Обзор водяного насоса “Гном”: устройство, характеристики и особенности эксплуатации

2.1 Ремонт и профилактика поломок центробежных насосов

Любой центробежный насос требует внимательности и тщательности при ремонте по причине сложности конструкции. Основное правило ремонта — это отключение аппарата от сети перед началом работы. Этапы ремонта центробежных насосов состоят из таких пунктов:

Профессиональный ремонт промышленного центробежного насоса

  • перед тем как отремонтировать прибор, его необходимо разобрать. Разборка осуществляется со снятия корпуса устройства. После разборки центробежного насоса своими руками его необходимо осмотреть;
  • осмотр и замер зазоров уплотнительных частей и ротора агрегата;
  • замена подшипников;
  • проверяется вал на наличие шероховатостей и трещин. При выявлении его меняют;
  • замер корпуса на наличие отклонение от нормы;

Такие мероприятия проводятся для поддержания аппарата в хорошем состоянии, поэтому частота таких ремонтов составляет раз в 4500 часов.

Для глобального ремонта при эксплуатировании 26000 часов необходимо производить такие манипуляции:

  • смена вала;
  • смена уплотнительных колец, втулок;
  • замена секционных частей устройства;
  • испытание на гидравлику.

Ремонт центробежных насосов и их техническое обслуживание задача сложная, поэтому при его выполнении возникают проблемы. К таким сложностям относятся:

  • снимание муфты. Для выполнения процедуры необходимо прибегнуть к помощи съемника;
  • снимание фланца нажимного;
  • снимание вкладышей;
  • разбор подшипников;
  • съем рабочих колес.

Шлифовка рабочего колеса центробежного насоса

После ремонтных работ и замены необходимых деталей необходимо собрать аппарат. Последовательность сборки такова:

  1. Проверка и подготовка деталей, которые будут устанавливаться.
  2. Подгонка деталей к местам их размещения.
  3. Шлифовка и притирка мест размещения сменных частей.
  4. При использовании диаметрического ключа и соблюдении силы винтовые крепления затягиваются.
  5. На валу происходит сборка рабочего колеса, соблюдая осевой зазор.
  6. При соблюдении перпендикулярности к торцевой стороне устанавливается разгрузочный диск.

После ремонтных работ механизм испытывается на специализированном стенде. Испытания состоят из нескольких пунктов:

  • кратковременный пуск и остановка;
  • прогрев устройства;
  • испытание рабочего режима.

При кратковременном запуске, длящемся около трех минут проверяют смазку подшипников, правильность показания приборов и правильность вращения ротора.

Прогреваются аппараты, предназначенные для работы с горячими жидкостями.

При испытании рабочего режима включают электродвигатель, открывают задвижку по достижению всей частоты вращения, устройство обкатывают на протяжении двух часов.

Для долгой службы свой агрегат необходимо периодически отдавать на плановый ремонт или же самому делать его. Это мероприятие повлечет уменьшение количества поломок. А производя своевременный ремонт, устройство прослужит длительное время.

Источники

  • http://sovet-ingenera.com/vodosnab/nasosy/remont-nasosa-gnom.html
  • http://NasosovNet.ru/repair/remont-tsentrobezhnogo-nasosa.html

Разновидности дренажных насосов

При выборе оборудования следует руководствоваться определенными характеристиками, которыми обладает дренажный насос. Зачастую подобное оборудование способно поднимать водные массы на высоту порядка 10 м, в то время, как горизонтально это расстояние измеряется 100 м. К основным видам относятся:

  • те, которые расположены над уровнем земли;
  • насосы погружные (ниже уровня земли).

При размещении поверхностного оборудования никаких проблем возникнуть не должно. В качестве обслуживания понадобится регулярное смазывания отдельных составляющих деталей и их постоянная чистка. Насосы понадобятся в случае, если уровень грунтовых вод на участке расположен достаточно близко к его поверхности. Не рекомендуется использовать их в скважинах и колодцах. В подобных случаях используются агрегаты погружного вида. Подобное оборудование в особом уходе не нуждается, к тому же его расположение не подразумевает частое вмешательство в его работу. При работе оно практически не издает шума, при этом остается достаточно компактным. Для проведения ремонтных работ понадобится его полное извлечение из колодца или скважины. А вот в случае очистки канализации и сточных труб рекомендуется использовать фекальные насосы, которые готовы работать с более крупными частицами отходов. Дополнительно в его комплектации может находиться измельчитель.

2 Как производят ремонт насоса Джилекс

Теперь рассмотрим непосредственно ремонт насосного оборудования. Стоит понимать, что ремонт погружного образца будет отличаться от ремонта поверхностного.

Для начала обратимся к моделям типа Водомет. Насос Водомет – это погружной образец, который выпускается в разных конфигурациях. Существуют модели линейки 40/50, 55/35, 110/110 и т.д. Однако отличаются они не столько конструкцией, сколько выбором конкретных комплектующих и размерами. В остальном же их конструкция предельно проста и повторяется постоянно.

Отсоединенные расходники, фильтры и водоприемники насоса Водомет

Ремонт насоса Водомет всегда начинается с его разборки. Для этого его нужно аккуратно вынуть из скважины, отключить от системы и просушить насос от воды.

Вынимаем и просушиваем устройство. Снимаем верхний корпус или крышку. Снимаем водозаборные механизмы, придется использовать тиски

Но помните, что внутри корпус полый, а потому важно не переусердствовать. Разбираем насосную часть, если поломка кроется там, то на этом этапе вы ее и устраните

В противном случае придется двигаться к движку

Снимаем штопорное пластиковое кольцо и вынимаем двигатель. Аккуратно вытягиваем провода и оцениваем их состояние. После завершения ремонта заливаем в движок нетоксичное масло и собираем насос в обратной последовательности

В противном случае придется двигаться к движку. Снимаем штопорное пластиковое кольцо и вынимаем двигатель. Аккуратно вытягиваем провода и оцениваем их состояние. После завершения ремонта заливаем в движок нетоксичное масло и собираем насос в обратной последовательности.

Важно заметить, что масло в движке должно быть безвредным. Идеально подойдет глицерин, так как он не вредит и не загрязняет окружающую жидкость. После разборки насоса устранить неполадку будет довольно легко

После разборки насоса устранить неполадку будет довольно легко

Проблемные контакты можно протереть спиртом или перепаять. Перебитые провода заменяют новыми или скрепляют кустарным способом

После разборки насоса устранить неполадку будет довольно легко. Проблемные контакты можно протереть спиртом или перепаять. Перебитые провода заменяют новыми или скрепляют кустарным способом.

Поврежденные расходные элементы или вращающиеся части только меняют. Их дешевле купить, чем ремонтировать. Ну а движок уже лучше отправить специалисту, который сможет его разобрать, почистить и отремонтировать, а также гарантировать вам положительный результат.

Как видим, разобрать и отремонтировать насос Водомет довольно легко. Причем не имеет значения, какой именно Водомет вы выбрали, так как принцип конструкции остается одним и тем же.

Насос Водомет, готовый к использованию в скважине

Немного по-другому действуют при ремонте поверхностных насосов и станций типа Джилекс Джамбо. Здесь уже нужно заниматься конкретным решением проблемы. Если барахлит насос, значит нужно снять корпус и проверить все системы.

  1. Отключаем оборудование от электричества, гидроаккумулятора и сливаем жидкость в шланге.
  2. Отвинчиваем заднюю часть корпуса.
  3. Снимаем подвижные части корпуса.
  4. Разбираем камеру насоса.
  5. Убираем крыльчатку уплотнители.
  6. Аккуратно вытягиваем двигатель.
  7. Разбираем с проводами.
  8. После завершения ремонта собираем насос обратно.

Как и в предыдущем случае решить проблему с поломкой можно на любой стадии. Плюс поверхностных насосов в том, что их корпус не цельный, и его легче снять. При этом детали можно непоследовательно вынимать и отключать.

Если проблемы с крыльчаткой или расходниками, то их просто меняют. К контактам придется залезать через камеру движка – это основная проблема, но и здесь ничего сложного быть не должно.

Гидроаккумуляторы разбирают с помощью отключения шланга и отвинчивания пластины. Затем оттуда вытягивают мембрану. Реле желательно самостоятельно не чинить, так как его очень легко повредить.

Насосная станция водоснабжения обеспечивает необходимые напор и давление воды в трубах перед санитарными приборами. Правильно подобранная и смонтированная станция будет работать долго, без поломок и замены дорогостоящего оборудования. Но рано или поздно рабочие части насосов ломаются, подвергаются коррозии, а вовремя выявленная причина поломки сэкономит время и средства на замену нового оборудования.

Многие неполадки в насосной станции устраняются самостоятельно, без обращения в сервисный центр. Прежде чем узнать о причинах поломки или некорректной работы насосной станции и способах их устранения, познакомимся с самим понятием «насосная станция», принципом ее работы, видах насосов и ее состав.

Преимущества перед аналогами

Если сравнивать «Гномы» с аналогами на российском рынке, то преимуществ много:

  • наличие фильтра, который легко снимается и чистится;
  • ремонтопригодность, доступность запчастей и их невысокая цена;
  • широкий выбор моделей, возможность выбрать оптимальный вариант;
  • простота использования и монтажа, для работы с электронасосом не требуется специальных навыков;
  • возможность отказаться от установки запорной и обратной арматуры;
  • отсутствие вибрации и шума;
  • наличие автоматического выключателя, защищающего от короткого замыкания и перегрузки, так что постоянный контроль во время работы не требуется.

Следует отметить, что среди насосов, которые можно использовать для перекачивания грязной воды, «Гном» практически не имеет аналогов.

Информация о лучших моделях и производителях дренажных насосов обсуждается в другой нашей статье.

Отличная производительность, высокое качество и доступная цена – причины высокой популярности этих насосов в России и странах СНГ.

Технические характеристики и маркировка

Электронасосы под брендом “Гном” выпускают российские и белорусские производители. Насосы линейки “Гном” относятся к классу одноступенчатых вертикальных погружных насосов моноблочной конструкции.

Они предназначены для откачки дренажных и грунтовых вод, содержащих по массе не более 10% твёрдых механических частиц, плотность которых не превышает 2,5 тыс.кг/м3.

Допускается перекачка фракций не более 5 мм. Температура откачиваемой жидкости – до +35 ºС, а для моделей с маркировкой “Тр” – до +60 ºС. Применяется агрегат в быту, промышленности, сфере ЖКХ, сельском хозяйстве.

Подробнее устройство и особенности дренажных насосов рассмотрены в другой нашей статье.

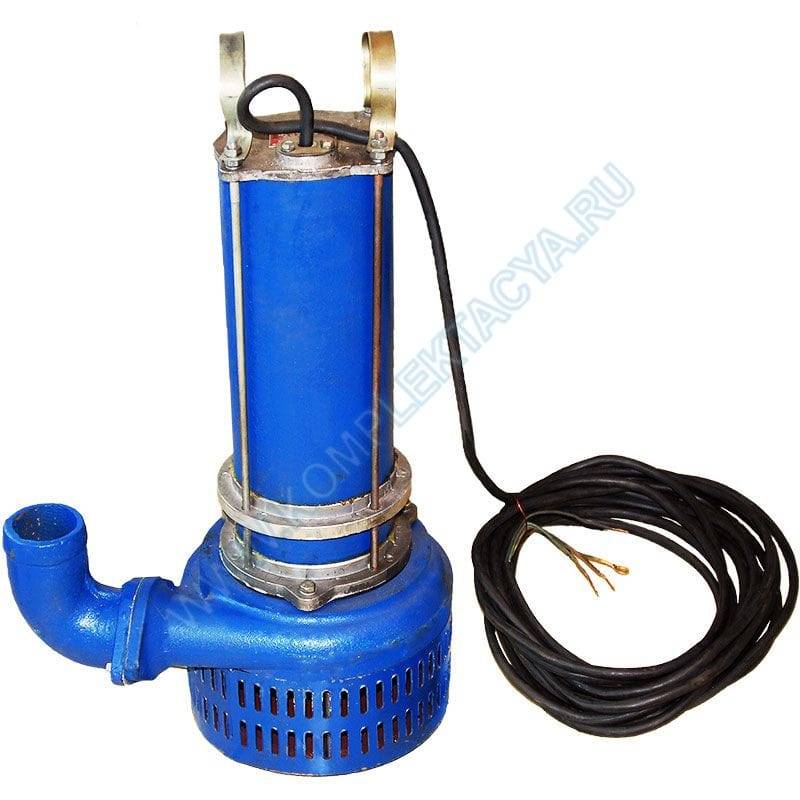

Корпус погружного электронасоса выполнен из пластика, чугуна или из стали. Рабочие колеса и кожух двигателя изготовлены из чугуна.

Оборудование выпускается с разными типами двигателя, в зависимости от которых определяется возможность питаться от электросети бытовой категории  с напряжением 220 В или от трехфазной промышленной с напряжением 380 В и частотой 50 Гц.

Производители центробежных насосов Гном предлагают широкую линейку продукции с разными техническими характеристиками, благодаря чему можно подобрать модель с необходимыми параметрами

В комплектацию электронасоса входит: шнур питания длиной 10 м для трехфазной или шнур и пусковое устройство для однофазной электросети. Большинство производителей за отдельную плату и по требованию покупателя включают в комплект автомат для защиты мотора работающего от сети 380 В.

Такие технические характеристика, как мощность, параметры энергопитания, производительность (скорость перекачки), максимальный напор, а также размеры и масса оборудования зависят от конкретной модели.

Сравнить технические характеристики моделей насосов “Гном” вы можете, используя таблицу:

Технические характеристики насосов указаны на номинальном режиме и могут отличаться не более чем на десять процентов для показателей напора и не более трёх процентов для КПД

Все насосы, выпускаемые под брендом “Гном” имеют маркировку. Зная, что скрывается за цифрами и обозначениями, можно легко понять какими характеристиками и особенностями обладает насос.

Само слово “Гном” является аббревиатурой и расшифровывается так:

Г – грязная вода;

Н – насос;

О – одноступенчатый;

М – моноблочный.

Первая цифра в маркировке обозначает производительность в м3/час, вторая – напор в метрах. Например, “Гном 10-10 Тр” – это насос, имеющий производительность 10 м3/час и напор 10 м.

Обозначение “Тр” говорит о том, что данное оборудование может перекачивать воду температурой до +60 С. Буква “Д” обозначает, что оборудование оснащено поплавковым выключателем (датчиком уровня).

Главное преимущество серии насосов Гном – простота конструкции. Разобрать для прочистки и собрать агрегат без проблем можно своими руками

Насосы маркированные аббревиатурой “Ех” относятся к группе взрывозащищённых. Такие агрегаты способны осуществлять откачку воды с примесями нефтепродуктов, в составе которых содержится не более 3% серы.

В аварийных случаях насос можно применять для работы в среде, содержащей до 100% сырых нефтепродуктов.

Галерея изображенийФото из Погружные насосы марки Гном предназначены для перекачки жидких сред с содержанием минеральных включений до 1250 кг/м3 Модификации этой марки используют как для перекачки воды из открытых водоемов, так и для осушения подвалов и котлованов Всасывание воды производится центробежным устройством, расположенным в нижней части корпуса, затем жидкость выталкивается к патрубку с подключенной к нему трубой Модели Гном могут перекачивать жидкости с минеральными частицами размером от 5 до 25 мм. Для того чтобы в систему не попадали более крупные частицы, всасывающую часть защищает фильтр Модели насосов марки ГномСфера применения насосов ГномПринцип работы центробежных агрегатовФильтр погружного насоса Гном

Ремонт деталей насоса “Гном”

Рассмотрев причины возникновения неисправностей насосов марки “Гном”, можно заметить, что практически все проблемы решаются при замене следующих деталей: подшипники, рабочее колесо, вал рабочего колеса. Также некоторые неисправности устраняются после регулировки зазора между рабочим колесом и диафрагмой.

Последовательность замены подшипников

При истирании подшипников насос может качать воду, но при этом издавать необычные звуки, возникающие из-за трения и раскачивания изношенных подшипников. Подшипники необходимо менять, если имеются зазоры более 0,1-0,3 мм. Обычно это происходит через 3-6 лет эксплуатации электронасоса “Гном”.

Процесс замены подшипников очень прост: насос разбирается, подшипники снимаются и заменяются на новые, взятые из специального ремкоплекта. Не стоит использовать самодельное подобие подшипников или из аналоги из ремкомплектов других модификаций, т.к. это может снова вывести оборудование из строя в самое ближайшее время.

Замена рабочего колеса

Для замены рабочего колеса необходимо произвести разборку электронасоса “Гном” и снять рабочее колесо. После чего установить новое рабочее колесо и собрать насос в обратной последовательности. При монтаже крышки с установочно-подвижным диском необходимо навернуть крепления на шпильки и закручивать их одновременно до достижения минимального зазора между лопастями рабочего колеса и крышкой с диском.

После сборки требуется произвести проверку на герметичность и, если она нарушена, то отказаться от использования окончательно поврежденного электронасоса.

В некоторых случаях, при наличии опыта и соответствующего оборудования, можно не производить замену рабочего колеса на новое, а попытаться исправить имеющиеся кольцевые выработки при помощи наплавки с последующей обработкой его на токарном станке.

Ремонт вала рабочего колеса и корпуса

При наличии повреждений рабочего вала (изгиб, трещина) лучше всего произвести его полную замену. Корпус “Гномов” теоретически подлежит ремонту, но на практике осуществить его правильно практически невозможно.

В девяти из десяти случаев будет нарушена герметичность корпуса, а исправить этот недостаток можно только на заводе-изготовителе или в сервисном центре.

Учитывая, что такие поломки встречаются у насосов отработавших значительной срок, а значит не подлежащих гарантийному обслуживанию, то необходимо задуматься о целесообразности ремонта. В большинстве случае быстрее, дешевле и проще приобрести новый погружной насос.

Регулировка зазора между рабочим колесом и диафрагмой

Основной причиной снижения напора и производительности электронасоса “Гном” является увеличение в процессе эксплуатации зазора между рабочим колесом и диафрагмой. Чтобы уменьшить зазор необходимо произвести его регулировку.

Для этого требуется снять дно фильтра и открутить верхнюю гайку. Затем подтянуть гайками, расположенными с разных сторон, части диафрагмы до её соприкосновения с рабочим колесом.

Потом нижние гайки открутить на пол-оборота. При такой регулировке зазор будет составлять 0,3-0,5 мм. Отрегулированное расположение диафрагмы относительно рабочего колеса закрепляется верхними гайками. После окончания регулировки необходимо проверить лёгкость вращения рабочего колеса, оно должно вращаться без приложения усилий.


диафрагмой и рабочим колесом

Ремонт электродвигателя насоса “Гном”

Насосы марки “Гном” оснащены надёжным асинхронным электродвигателем. Самостоятельно произвести ремонт электромотора очень сложно. Максимум, что можно сделать, не имея специальных стендов, это определить сопротивление обмоток электродвигателя при помощи бытового мультиметра.

Если показатель сопротивления стремиться к бесконечности, то это говорит о том, что обмотка повреждена и необходима её замена. Для замены обмотки потребуется сложная разборка электродвигателя и наличие перемоточного станка.

Но основная сложность кроется в процессе сборки – агрегат необходимо собрать таким образом, чтобы обеспечить безупречный барьер от проникновения воды в электродвигатель. Именно поэтому ремонт двигателя насоса “Гном” лучше доверить профессионалам.

Маленький агрегат на 220 вольт

Среди небольших моделей пользуется популярностью маленький водяной насос на 220 В. Такая помпа имеет несколько разновидностей.

Основные типы:

  1. Погружной – характеризуется полным или частичным погружением в перекачиваемую среду. Мощный и долговечный агрегат. Из недостатков можно отметить довольно сложный монтаж и обслуживание, а также стационарность применения.
  2. Поверхностный – устанавливается рядом с источником жидкости. Его мощность не такая большая, как у погружных моделей, но при этом он более мобильный и функциональный. Правда, не подходит для откачки воды из глубоких колодцев и скважин.

Существуют погружные насосы вибрационного типа. Их зачастую используют для перекачки чистой воды из колодца или скважины без технических примесей. Правда, следует иметь в виду, что из-за совершения колебательных движений такой электронасос может вызывать заиливание неглубокой скважины и способствовать со временем ее разрушению. Поэтому многие специалисты не рекомендуют слишком часто пользоваться такими приборами.

Центробежные микронасосы могут быть как поверхностными, так и погружными. Они работают за счет перепадов давления между рабочим механизмом и выводным патрубком. По сравнению с вибрационными приборами, они более мощные и продуктивные, способны обеспечить хороший напор воды, довольно экономичны.

Маломощные насосы циркуляционного типа

Циркуляционные насосы, устанавливаемые в системах отопления и горячего водоснабжения частных домов, отличаются небольшими размерами. Монтируются такие устройства непосредственно на трубопровод, в помещении самого жилого строения. Соответственно, для экономии места и исключения деформации элементов трубопроводной системы габариты и вес таких насосов должны быть как можно меньше.

Основная задача циркуляционных насосов для воды малой мощности состоит в том, чтобы откачиваемый ими из контура отопительного котла теплоноситель безостановочно перемещался по замкнутой трубопроводной системе под постоянным давлением. Решая такую задачу, маломощные циркуляционные насосы обеспечивают более эффективное функционирование отопительной системы, позволяя экономить на используемых энергоносителях.

Кстати, самые миниатюрные циркуляционные насосы используются в составе настенных газовых котлов

Почему в качестве циркуляционного используется насос малой мощности? Это определяется параметрами самой отопительной системы, по которой теплоноситель перемещается с невысокой скоростью.

Габариты современных моделей циркуляционного насосного оборудования в большинстве случаев не превышают значений 7х7 см, а циркуляционные насосы малой производительности, работающие от напряжения 12 и 24 В, отличаются еще меньшими размерами.

Малогабаритный циркуляционный насос в составе модуля теплого пола для небольших помещений
