Какие бывают гайки: разновидности, область применения

Болт

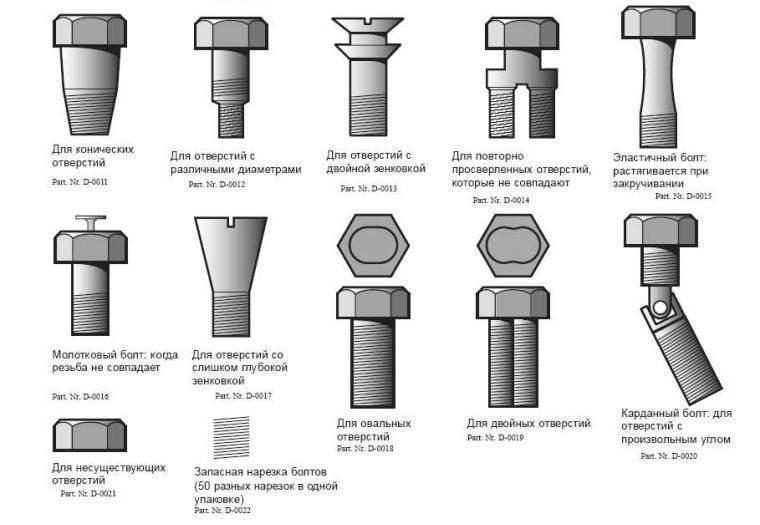

Ступенчатый болт отличается тем, что диаметр его резьбы меньше диаметра гладкой части. У фундаментного болта головка имеет особую форму, помогающую крепить оборудование прямо к основанию.

Самое большое распространение получил болт с головкой в форме шестигранника под гаечный ключ. Размеры болтов могут быть различными.

Такое крепежное изделие, как болт, обычно вставляют в заранее выполненное сквозное отверстие деталей, подлежащих скреплению, затем на резьбу навинчивается гайка, и происходит стягивание деталей гаечным ключом. Сила трения позволяет добиться фиксации соединения. Для перенесения на болт части нагрузки требуется максимальная точность изготовления стержня и отверстия под него в деталях. Чтобы детали не деформировались, под головку болта и гайку помещают шайбы. Размеры болтов позволяют найти подходящий крепеж для любой задачи.

Используемая маркировка

Различные аббревиатуры и сокращения используются изготовителями для конкретизации свойств того или иного образца слесарно-монтажного инструментария. Таким образом, взглянув на набор цифр и букв, возможно достаточно быстро подобрать нужную модель, согласно ее технических характеристик. В частности, для торцевых головок обозначаются следующие параметры:

• Размер модели;
• Вариант посадочного квадрата (сокета);
• Профильные данные;
• Необходимая глубина посадки;
• Примененный тип сплава;
• Наименование изготовителя.

Стоит обратить пристальное внимание на тот факт, что размер модели будет указан для той страны, для которой изготовлен инструмент, т.е. в дюймовой системе или метрической

В то же время, даже при наличии таблицы конвертации размеров из одной системы в другую, совсем уж полностью они никогда не совпадут. Таким образом, для головок, выполненных в дюймовой системе предпочтительнее использовать инструментарий, который также подготовлен для рабочих элементов с дюймовой системой. Соответственно, аналогичное правило будет касаться и метрических инструментов.

Гайка с нейлоновым кольцом или цельнометаллическая?

Существует множество видов самоконтрящихся гаек с преобладающим крутящим моментом, дизайн многих из них запатентован или отвечает требованиям определенных стандартов, но в целом их можно разделить на две категории:

• цельнометаллические
• с неметаллической вставкой

Стопорные гайки: цельнометаллическая и с нейлоновой вставкой Гайки с полимерной вставкой имеют не выпадающее нейлоновое кольцо, завальцованное в верхней части резьбы и создающее необходимый натяг при затягивании на болте для стопорения резьбовой пары. Они многоразовые, поскольку после демонтажа упругая нейлоновая вставка возвращается к своей первоначальной форме. Их можно устанавливать в местах, где температура достигает 120 градусов по Цельсию. При критически высоких температурах рекомендуется использовать полностью металлические контргайки.

Все цельнометаллические самостопорящиеся гайки обеспечивают блокирующее действие за счет некоторого изменения формы — чаще всего за счет деформированного участка гаечной резьбы, который врезается в сопрягаемую деталь при затяжке. Это означает, что нужно приложить большее усилие как для сборки, так и для разборки соединения. Кроме того, они полностью металлические, поэтому их можно использовать в местах, где есть воздействие определенных химических веществ и повышенных температур, вплоть до 750 градусов по Цельсию.

Таким образом, у каждого вида контргаек есть свои преимущества и недостатки, а именно:

• Цельнометаллические стопорные гайки имеют меньше ограничений по температуре и химическим веществам, но они склонны к истиранию резьбы и их трудно навинтить на длинные болты.
• Изделия с неметаллическим вкладышем имеют ограничения по температуре и не устойчивы к некоторым химическим веществам, но могут быть свинчены с длинными болтами без повреждения резьбы. Кроме того, поскольку неметаллический элемент плотно прилегает к сопрягаемой резьбе, он обеспечивает эффективное уплотнение соединения.

Деформированные цельнометаллические гайки

Международные стандарты не предъявляют строгих требований к конструктивному исполнению и размерам контрящих элементов, допуская разные варианты их исполнения. Этим и объясняется то обстоятельство, что цельнометаллические самоконтрящиеся гайки, выполненные по одному и тому же стандарту, могут отличаться формой и конструкцией контрящих элементов. Рассмотрим наиболее известные варианты исполнения:

Искаженный участок резьбы.

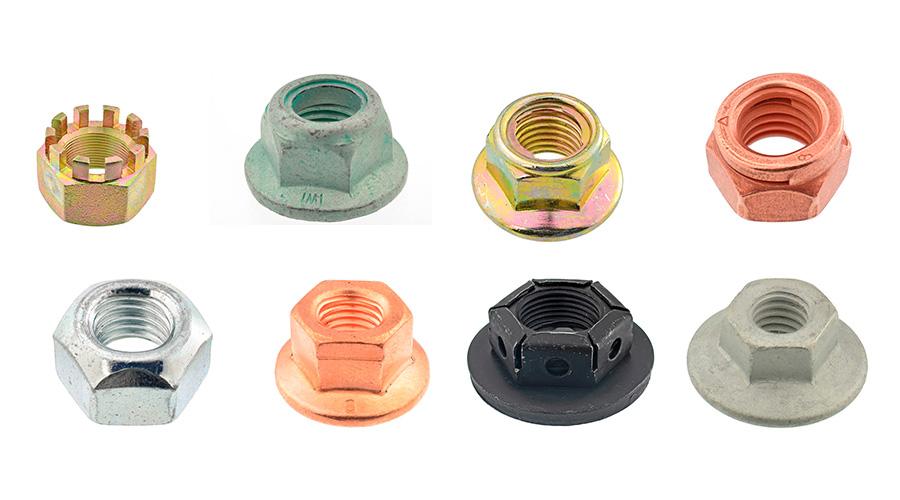

Это наиболее распространенная конструкция цельнометаллической гайки с преобладающим крутящим моментом, у которой резьба на некоторых участках намеренно сделана неправильной формы (перекошена). За счет этого обеспечивается устойчивая к вибрации фрикционная посадка крепежа, более надежная, чем у контргайки с нейлоновой вставкой.

Деформация на эллипс.

Это шестигранная гайка с коническим или цилиндрическим выступом, который пластически обжат, так что резьбовое отверстие в этой части имеет овальную форму сечения. Она вращается свободно до тех пор, пока ее деформированная верхняя резьба не войдет в зацепление с резьбой ответной части, затем она расширяется почти до круглой формы, создавая фиксирующее сжатие. Это односторонние стопорные гайки, то есть их можно установить только в одном направлении – обжатой стороной наружу.

Обжатие по торцу в трех точках.

Блокировка гайки с таким контрящим элементом происходит в верхней части, как и у эллиптически деформированной модели, за исключением того, что деформирована не вся секция верхней резьбы, а только два или три небольших участка. Этого вполне достаточно для надежной фрикционной посадки на болт.

Центральный замок.

Также известные как двусторонние контргайки, которые могут накручиваться на шпильку любой стороной. Они обжаты в радиальном направлении по граням или по ребрам в центральной части крепежа, в результате в этих местах диаметр резьбы уменьшается. Деформированный участок отлично препятствует свободному отвинчиванию крепежа. Одним из видов является гайка Biloc.

DIN 980 form M

Большим спросом в промышленности также пользуются цельнометаллические самоконтрящиеся гайки с металлической вставкой из пружинной стали (например, DIN 980 форма M). Дополнительный металлический упругий элемент в форме кольца, обжатого на эллипс или многогранник, обеспечивает надежную блокировку на резьбовом стержне за счет упругой деформации.

Виды гаек

Существует много видов этого изделия:

• • Корончатые — снабжены дополнительными выступами на одном конце.
  • Кузовные — это квадратная гайка с ответной пластиной, которая используется в автомобильной отрасли.
  • Барашковые — имеют как минимум две лопасти и предназначены для закручивания вручную.
  • Шлицевые — используются для закручивания «заподлицо» при помощи вилковидной отвёртки.
  • Нажимные — применяются в приборостроительной промышленности и закручиваются вручную.

Колпачковая гайка

• • Колпачковые — являются декоративными, так как наверху выполнены в форме колпачка.
  • Квадратные — предназначены для вкручивания болтов. Такой вид неподвижно фиксируется в гнезде до начала монтажа.
  • Торцевые — выполнены в виде буквы Т и применяются в станкостроительной отрасли.
  • Фланцевые — имеют насечки с одной стороны, которые заменяют шайбу.
  • Самоконтрящиеся — исключают самостоятельное раскручивание. Применяются при повышенных вибрационных нагрузках.

Рым-гайка

• Рым-гайка — соединение в форме кольца, которая применяется для такелажных работ.
• Заклёпочные — на одном конце имеют резьбовое соединение, на другом — напоминают обычную заклёпку.
• Соединительные — это обычная гайка удлинённой формы. В неё можно вкрутить два болта.
• Приварные — дополнительно имеют по краям излишки металла для сварки.
• Глухие — закрыты с верхней стороны.

Помимо вышеперечисленных видов, существуют различные формы: низкие и высокие, широкие и узкие.

Винты

Винты служат для соединения металлических конструкций. Головка винта способствует прижиму соединяемых деталей, а ее форма выбирается такой, чтобы винт легко было закрутить, используя гаечный ключ или отвертку. Головки винтов могут иметь шестигранную, полукруглую или потайную форму. На плоском торце винта имеется фаска для предохранения захода резьбы.

Винт – крепежное изделие, которое вкручивают в отверстие с резьбой. В ряде случаев на конце винта высверлено отверстие для использования шплинта – проволочного стержня с полукруглым сечением, согнутого почти пополам. Шплинт служит для предотвращения самопроизвольного отвинчивания крепежного изделия.

Часто между деталью и гайкой устанавливается шайба, внутреннее отверстие которой позволяет пройти в него стержню винта. Если винт проржавел, для его извлечения используется ударник или особые обжимки. Часто помощь в этом может оказать нагревание гайки газовой горелкой или паяльной лампой. Если открытый огонь применять по каким-либо причинам запрещено, можно использовать раскаленный железный прут или большой паяльник.

Оборудование для производства гаек

Основным оборудованием для производства являются станки для высадки и нанесения резьбы.

Большинство предприятий закупает оборудование на Тайване. Прессы должны обладать закрытой конструкцией для безопасной нарезки изделий. Формирующие матрицы желательно выбирать в круглой форме, так как она даёт отличные характеристики балансировки. Шатунный механизм должен быть из легированной стали

Важной особенностью является система фильтрования масла (как правило магнитная), которая позволяет снизить издержки

Станок для высадки гаек из Тайваня

Для нарезки резьбы рекомендуется использовать пневматические станки с несколькими шпинделями для высокой скорости работы. Такие шпиндели могут программироваться на разный вид работ, например, на длинную и короткую резьбу или на левую и правую. Также стоит позаботиться о предохранителях перегрузки и заклинивания.

https://youtube.com/watch?v=j0-GQJXEA0k%3F

Какие гайки нужны?

Чтобы сориентироваться в огромном многообразии гаек, лучше всего обратиться к справочной литературе или изучить вопрос в сети. Каждая разновидность крепежа имеет собственную технологию производства и требования к эксплуатации. Соответственно, для контроля качества существуют свои маркировки для каждого типа.

1. Шлицевые гайки — ГОСТ 11871 88.
2. Высокие гайки — ГОСТ 15523 70.
3. Низкие гайки — ГОСТ 5916 70.
4. Увеличенный крепеж — ГОСТ 22354 77.
5. Стандартная шестигранная гайка — ГОСТ 5927 70.

Какие классы прочности и точности, какой размер гаек — указанные нормативные документы смогут ответить на все основные вопросы, которые касаются этих метизов.

Что предлагает наша компания?

Также у нас вы найдете материалы для осуществления любого фронта работ, включая строительство под ключ и подготовку старого объекта к реконструкционным мероприятиям.

Все виды монтажных компонентов, включая разновидности гаек и другие элементы нашего ассортимента отличаются гарантированным качеством и подтвержденными техническими характеристиками. Мы сотрудничаем исключительно с проверенными производителями, а потому предоставляем вам высококачественные наименования для строительства, ремонта, монтажа любых конструкций как промышленных, так и бытовых.

Постоянным и оптовым клиентам предлагаем индивидуальные условия сотрудничества с выгодными ценовыми программами. Корпоративным заказчикам предоставляем отдельные предложения с дисконтной системой.

Обращайтесь прямо сейчас, и уже в кратчайшие сроки вы получите необходимые крепежные элементы по самой доступной цене.

Что такое гайка: виды и типы

Основные виды гаек определяют следующие:

• Шестигранная. Это наиболее распространённый тип крепежа. Достоинства – надежное соединение, разнообразие типоразмеров, широкий спектр применения. Отличительная особенность шестигранной гайки – наличие фаски. Фиксация выполняется при помощи шестигранного ключа.
• Корончатая. Это шестигранная гайка с прорезями на верхней части. По своей форме напоминает корону. Производится в низком и обычном вариантах. Обеспечивает соединение элементов на особенно ответственных участках.
• Гайка-барашек. Имеет своеобразные «ушки», похожие на рожки барана. Может устанавливаться при помощи рук без использования специнструментов.
• Шлицевая. По бокам гайки имеются специальные пазы для ключа. Такие пазы облегчают процесс установки крепежа. Обычно шлицевые гайки применяются в машиностроении и приборостроении.
• Квадратная. Это гайка с нестандартной формой головки, надежно удерживающая крепёж. Устанавливается в паз квадратной формы и остаётся неподвижной. Хорошо сопротивляется натяжению и ослаблению. Применяется для создания соединений повышенной прочности.
• С фланцем. Такая гайка с одной стороны имеет шестигранную форму, с другой – круглую полоску с отверстием (фланец). Позволяет снизить давление на поверхность.
• Рым-гайка. Имеет специальное кольцо для захвата элементов деталей. Используется в судостроении, строительстве, медицине, пищевой промышленности.
• Колпачковая. Снабжается колпачком сферического вида. Применяется в машиностроении, строительстве и в качестве декора. Колпачок может закрывать заусенцы и острые предметы.
• Самоконтрящаяся. Гайки самоконтрящаяся обеспечивает надёжное закручивания и подходят для многократной эксплуатации. Может закручиваться как стандартными ключами, так и гайковертами. Принцип действия основан на методе стопорения. Самоконтрящиеся гайки создают надежное соединение при значительной вибрации.
• Потайная. Метрическая часть располагается внутри рабочего материала. Крепёж характеризуется повышенной прочностью. Используется в мебельном производстве и при креплении листовых материалов.
• Антивандальная (отрывная). Изделие имеет гладкую поверхность, что обеспечивает надежную защиту от срыва. Используется в рекламе, дверных и сейфовых замках.
• Накидная. Это шестигранная гайка, используемая для муфтового стыка труб. Сфера применения – сантехника и системы вентиляции.

Материал изготовления

Для промышленного производства гаек используются следующие материалы:

• Сталь. Может быть нержавеющей, углеродистой и легированной. К достоинствам стального гаечного крепежа относятся высокая прочность, устойчивость к коррозии, жаропрочность, а также хорошая свариваемость.
• Латунь. Характеризуется высокой прочностью, антикоррозийными свойствами, влагостойкостью, стойкостью к агрессивным средам. Латунные сплавы могут содержать добавки железа, олова, никеля.
• Пластик. Пластиковый крепёж обладает меньшей прочностью по сравнению с металлическим. Он применяется для монтажа конструкций, не подвергающихся значительному давлению и повышенным нагрузкам.
• Медь. Редко используется при производстве гаек. Медный крепёж отличается высокой пластичностью и устойчивостью к коррозии, но имеет ограниченную прочность. Применяется при создании декоративного крепежа.

Особенности выбора детали соединения

При выборе гайки самоконтрящиеся din 985, следует обратить внимание на ряд параметров, определяющих пригодность детали к конкретным условиям:

• материал изготовления — сталь, нержавейка, латунь и иные сплавы;
• высота детали — по стандарту они могут иметь разные размеры и глубину резьбы;
• класс прочности для соединения под нагрузкой — при значительных вибрационных усилиях и повышенном давлении он должен соответствовать требованиям 8.8;
• аналогичные детали могут выпускаться по стандартам ISO 10511 и 10512, соответственно низкие и высокие.

При затягивании гаек можно использовать обычные и газовые (разводные) ключи, торцевой инструмент. Уплотнительное стопорное кольцо позволяет применять электрические гайковерты и другой электроинструмент, что делает гайку самоконтрящуюся наиболее удобным типом детали для надежного соединения в сложных условиях эксплуатации.

Мебельные гайки

В ассортименте ЦКИ имеется четыре очень непохожих друг на друга гайки, применяемых при производстве мебели.Гайка забивная устанавливается цилиндрической частью в предварительно подготовленное отверстие и забивается так, чтобы острые шипы по периметру «впились» в деревянную основу и препятствовали прокручиванию гайки в основании.

Гайка ввертная (она же  «муфта мебельная») ввертывается своей внешней крупной резьбой в предварительно подготовленное (в соответствии со специальной таблицей DIN) отверстие.

Затем ее внутреннее резьбовое отверстие работает как в обычной гайке (Рис. 15).

Рис. 15

Гайка декоративная (гайка Эриксона), как правило, устанавливается в сквозном отверстии совместно с ответным винтом.

Гайка потайная (иногда называют «бочонок»). Устанавливается в цилиндрическое отверстие в деревянной основе таким образом, чтобы резьбовое отверстие было совместимо с соответствующим винтом.

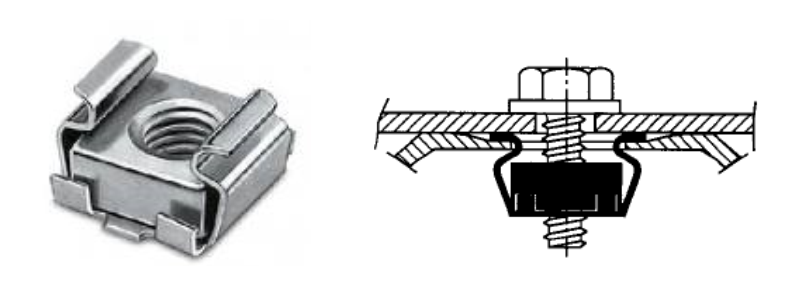

Гайка кузовная – скорее уже не деталь, а сборка. Она состоит из двух деталей: вкладыша и обоймы. Вкладыш – обычная квадратная гайка. Обойма изогнута особым образом из пружинной стали. Гайка используется при сборке кузовов автомобилей, организуя отверстия с резьбой в тонкой обшивке, направляющих электрических систем.

Гайка отрывная (иногда говорят срывная) антивандальная. Особый вид гайки, демонтаж который невозможен. Антивандальная гайка – это крепёжная деталь с нарезанной внутренней резьбой. Состоит из двух сочленённых частей: шестигранной, которая нужна для того, чтобы затянуть гайку целиком, и гладкой нижней, которая и остаётся после затяжки на месте монтажа. Подробнее посмотреть об особенностях работы можно в кратком обзорном ролике.

Понравился материал?

Особенности соединения с помощью резьбы

1. Надежность за счет использования специальной метрической резьбы и универсальности профиля. Многочисленные исследования подтверждают, что при правильно выбранном классе прочности болта, а также моменте затяжки такое соединение выдерживает большие нагрузки, а также надежно защищено от самооткручивания.
2. Выдерживание поперечных и осевых нагрузок. Изготовленные из специальных марок стали, болты хорошо противодействуют нагрузкам в любом направлении.
3. Несложный монтаж и демонтаж конструкций. Несмотря на то, что спустя некоторое время открутить резьбовое соединение бывает непросто (из-за коррозии металла), с помощью специальных растворителей это сделать вполне реально.
4. Небольшая стоимость работ, которая значительно ниже затрат на сварку. Многие конструкции возводятся сегодня с использованием болтов, поскольку это требует меньше времени и сил.

Нужно отметить, что небольшим недостатком резьбового соединения можно считать сильную концентрацию напряжения в месте впадины профиля самой резьбы. По этой причине маркировка болта должна быть подобрана правильно, в точном соответствии с нагрузкой, которую испытывает деталь. Это позволит уменьшить риск как самооткручивания при слабой затяжке, так и разрыва гайки / срезания резьбы вследствие экстремального напряжения.

Болт лемешный с потайной головкой

Особенности применения гаек в быту

Такие крепежные изделия используются и для решения множества бытовых задач:

• обустройство мест для сушки белья;
• при ремонте сантехнических устройств;
• для декора стен путём навешивания картин, гирлянд и прочих элементов;
• при устройстве подвесных потолков, монтаже светильников, люстр;
• при установке ворот, калиток, инженерных коммуникаций;
• при обустройстве лестничных конструкций и т. д.

Если вы хотите заказать качественные гайки напрямую от ведущих производителей, обращайтесь в . В каталоге представлен широкий выбор сертифицированной метизной продукции, которая порадует высоким уровнем изготовления, отличными рабочими характеристиками и большим эксплуатационным сроком, а также устойчивостью к большим нагрузкам. Менеджеры всегда помогут быстро оформить заказ.

Шестигранная гайка и её собратья

В этой статье мы расскажем про незаменимый крепёж – гайку и её виды, попробуем разобраться: какая гайка – высокопрочная, а какая – самая длинная.

Для начала, определим, что же это такое. Итак, гайка – это крепёж из металла, с резьбовым отверстием по центру и специальной формой, предусмотренной конструкцией для передачи крутящего момента специальным инструментом – гаечным ключом. Исключения составляют: гайка-барашек, которую можно закрутить пальцами и также быстро открутить, что удобно для закрепления временных конструкций, и гайка шлицевая, для крепежа которой понадобится вилочная отвёртка, так как при «утапливании» её в детали, исчезает всякая возможность подобраться к боковым граням.

Виды гаек

Самая распространённая гайка – гост 5915-70, она же шестигранная. Стоит знать, что гайка din 934– тот же самый предмет. Дело только в том, что din – международный стандарт, а ГОСТ – не совсем совершенная российская система. Гайка бывает удлинённой, высокой, низкой, колпачковой (декоративной). Закручивается гаечным ключом. Все работы в промышленности, производстве, строительстве ведутся с использованием этого маленького, но незаменимого крепежа. Что касается самой прочной гайки – это чёрная калёная din 934с классом прочности 12.

Бывает, что требуется гайка дин 933, однако, как ни странно, это означает, что требуется болт din 933. А вот правильная гайка к нему – din 934.

Гайка din 929тоже относится к семейству шестигранных, а называется приварной из-за того, что имеет в зависимости от размера приварные выступы или приварное кольцо.

Гайка стопорная или как называют в народе: “глухая” – полукруглый колпачок с одной стороны, а с другой – метрическая резьба. Отсюда ещё одно её название: гайка колпачковая. Используется она при соединении и монтаже деталей и различных конструкций с помощью винтов, болтов и шпилек. Класс прочности 6. Зачастую она играет роль аккуратной декоративной заглушки – отсюда ещё одно её название: декоративная. Колпачок гайки служит не только для красоты, но способен защитить соединение от повреждений механического характера и коррозии.

Гайка сфланцемиспользуется при создании разъёмных креплений. По сравнению с простой гайкой она, называемая по стандарту крепежа гайка din 6923, большей площадью прилегает к материалу, тем самым плотнее удерживая его. Это удобно при монтаже листового металла: такая гайка, соединяясь с другим крепежом, не деформирует закрепляемый материал. Также она может называться: «гайка с прессшайбой. Говоря техническим языком, это сложная совмещённая конструкция, состоящая из гайки и фланца. Если гайка высокая, то по системе стандарта крепежа она будет называться гайка din 6331. Изготавливают такие гайки из углеродистой стали и стали нержавеющей типа А2 и А4. Класс прочности равняется 8, 10 или 12.

Гайка din6334– самая длинная из всех гаек. Это неудивительно, ведь она – соединительная. Три размера диаметра резьбы – её длина.Используется для соединения и удлинения шпилек и штифтов подходящего размера резьбы. Для производства таких гаек используется углеродистая или нержавеющая сталь тип А2 и А4 латунь. Класс прочности 8 и 10. Часто гайки из углеродистой стали продаются оцинкованными.

Гайка din 439 – шестигранная низкая, может быть с фаской, двусторонней фаской, с крупной или мелкой резьбой, резьба может быть правой или левой.

«Резьбовая заклёпка» – такое название получила гайка накидная. Она удобна при создании неразъёмного соединения в труднодоступных местах.

Гайка низкая с добавленными витками резьбы становится гайкой высокой, однако, на практике видимого увеличении надёжности это не добавляет.

Шайбу! Шайбу!

В правильных конструкциях, при использовании болта и гайки не забывают про шайбу, которую размещают под головкой болта и под гайкой, что значительно снижает напряжение в местах взаимодействия с конструкцией, а также гайка с шайбой защищает от смятия. Кроме того, благодаря шайбе равномерно распределяется усилие сжатия поверхности вокруг закреплённого болта.

Покупая крепежи оптом, часто интересует вес изделий. Если рассчитать конкретно, взяв, например, изделие «гайка din 934», вес будет зависеть от размера крепежей. Так гайка М3 будет весить 300 гр – 1000 шт, а М4 – 700 гр. за 1000 шт., ну, а М6 2100 гр. за 1000 шт.

Статьи о продукции
12.06.2019 16:57:15

DIN 986. Гайка колпачковая самоконтрящаяся

В стандарте DIN 986 описана самоконтрящаяся колпачковая шестигранная гайка. Изделие находит широкое применение в машиностроении, станкостроении и других отраслях промышленности. Особенностью колпачковой гайки с самофиксацией является наличие внутренней нейлоновой вставки, которая при зажимании изделия ключом обжимает резьбу и создает стойкое к вибрациям соединение, не склонное к самоослаблению. Форма гайки, не имеющей сквозного отверстия, препятствует попаданию внутрь соединения загрязнений.

Размеры гайки

Колпачковые гайки DIN 986 имеют метрическую резьбу от М4 до М16. Рассчитан крепежный элемент для установки гаечными ключами рожкового типа от 7 до 24 мм. Высота шестигранной части изделия составляет 2,9-14,1 мм, а ее полная высота может быть от 9,6 до 27,5 мм.

Технические характеристики

Гайки DIN 986 производят из сталей с классом прочности 8 и 6, применяемых для изготовления гаек, подверженных средним и высоким нагрузкам. Сталь может иметь оцинкованное или никелевое покрытие, защищающее изделие от коррозии. Также в ассортименте многих производителей есть гайки такого типа из нержавеющих сталей А2 и А4. Допускается изготовление крепежных элементов из сплавов цветных металлов, например из латуни.

Материал

Шестигранные самоконтрящиеся гайки DIN 982 и DIN 985 изготавливают: из углеродистой конструкционной стали с цинковым покрытием или без покрытия; из нержавеющей стали А2 (AISI 304) и стали А4 (AISI 316). Классы прочности: 8, 10.

Свойства и преимущества

Особенно качественный крепежный металлический материал применяется в сочлененных конструктивных узлах при помощи гаечно-болтовых соединениях, где во время эксплуатации узла или механизма возникают большие вибрационные нагрузки. Для этих целей спроектирована и изготовлена гайка din 986. Для более эффективной работы в условиях повышенного вибрационного силового воздействия на крепеж, гайку выпускают с нейлоновой втулкой. Она призвана гасить частотные импульсные колебания, не передавая их на гайку.

Гайка DIN 986 нашла свое применение в машиностроении, приборостроении, при изготовлении мебели в конструкциях для завершенного вида в местах крепления. Имеет шестигранную форму и колпачок. Гайка DIN 986 имеет класс прочности 5, 6, 8, 10 (высокопрочная гайка). Покрывается цинком и никелем.

0,0014

M4

7

нерж. сталь A2

Сфера применения резьбовых соединений

Резьбовые элементы используют для:

• стыковки различных агрегатов (например, коробки передач с двигателем);
• сборки узлов (например, винты соединяют крышки с корпусом генератора);
• соединения металлоконструкций (наряду с заклепками и дуговой сваркой);
• сборки трубопроводов для подачи газа и воды (такое сопряжение имеет );
• крепления технологического оборудования к фундаментам (например, металлорежущие станки устанавливают на залитые в бетон анкеры).

Резьбы принято разделять на категории по назначению:

• крепежные (например, метрические);
• крепежные с одновременной герметизацией (конические);
• грузоподъемные (например, упорные).

Особенности болтов и гаек для различных автомобилей

Различие болтов по размерам

ДИАМЕТР РЕЗЬБЫ	ШАГ	ПРИМЕНЯЕМОСТЬ
М4, М5, М6	Основной	Все группы
	Основной	Все группы
Мелкий (1мм)	ГАЗ
М10	Основной (1,5мм)	ГАЗ
Мелкий (1,25мм)	ВАЗ-КамАЗ
Мелкий (1мм)	ГАЗ
М12	Основной (1,75мм)	ГАЗ
Мелкий (1,5мм)	Не примен. в российских автом.
Мелкий (1,25мм)	Все группы
М14, М16, М18, М20, …	Основной	ГАЗ
Мелкий (1,5мм)	Все группы

Различие крепёжных деталей по прочности

Прочность болта, как правило, указывается на головке цифрами, разделенными точкой. Чем выше класс прочности крепёжной детали (болта или шпильки), тем большую растягивающую нагрузку он выдерживает, и тем больший момент затяжки допускает. О прочности детали нельзя судить по виду и цвету покрытия.

Виды резьбы

Как уже отмечалось, все виды стыков этого класса стандартизированы. Например, ГОСТ 24705-2004 определяет размеры метрического профиля, в частности, угол в основании, шаг и пр. Всего к метрическому виду относят порядка 15 отечественных и иностранных стандартов.

Существует так же и классификация стыков этого типа. Ее выполняют на основании ее геометрических размеров, расположению на изделии и количеству заходов,  или исходя ее практического использования.

Ниже приведен перечень, в котором указаны типы конструкций разъемных соединений и их обозначения:

• метрическая (M);
• метрическая коническая (MK);
• цилиндрическая (MJ);
• трубная цилиндрическая (G);
• трубная коническая (R);
• круглая для санитарно-технической арматуры (Кр);
• трапецеидальная (Tr);
• упорная (S);
• упорная усиленная (S45°);
• эдисона круглая (E);
• метрическая (EG-M);
• дюймовая цилиндрическая (UTS: UNC, UNF, UNEF, 8UN, UNS);
• дюймовая (BSW);
• дюймовая коническая (NPT);
• нефтяной сортамент.

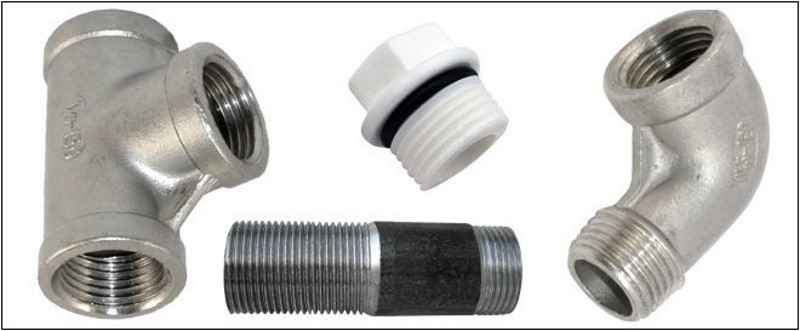

Трубная дюймовая резьба

Все эти конструктивные элементы используются во всех  отраслях промышленности, начиная от авиационной и закачивая пищевой.

Виды высокопрочных крепежей

Болты

Наибольшая доля высокопрочного крепежа приходится на болтовые соединения промышленных и строительных металлоконструкций.

Такие изделия имеют классическую форму с шестигранной головкой под ключ. Возможны исполнения:

• с классическим радиусным переходом от стержня к головке;
• с занижением стержня на гладкой части и выполнением короткой шейки под головкой;
• с выполнением опорного буртика под головкой болта;
• с выполнением опорного буртика, по диаметру большего, чем головка болта.

Бурт-подголовник служит для увеличения площади контакта болта с плоскостью опоры. За счет этого обеспечивают равномерное распределение усилий при затяжке и стабилизируют соединение под влиянием вибраций.

Болты получают методом горячей штамповки (высадки) из круглого прутка, причем формирование головки происходит в несколько этапов. В процессе деформации структура металла несколько меняется, и в зоне перехода от стержня к головке могут скапливаться дефекты и избыточные напряжения. Чтобы снизить этот эффект, после штамповки заготовку подвергают нормализации с нагревом свыше 830°С.

После нарезки резьбы крепеж упрочняют закалкой, добиваясь повышения исходного временного сопротивления разрыву в 1,4..2,8 раза. Для наиболее чувствительных к термообработке марок этот параметр можно поднять свыше 1600 МПа, что сопоставимо с улучшенной рессорно-пружинной сталью. Поверхностная твердость, которую достигают при этом, лежит в пределах 363..480 HB.

Шпильки

Высокопрочные шпильки используют преимущественно для сборки фланцевых соединений в трубопроводах высокого давления, сосудах и аппаратах сферы атомной энергетики.

В отличие от болта, шпилька имеет условно одинаковое сечение по всей длине профиля. Это позволяет снизить негативные последствия тепловых деформаций и растягивающих нагрузок под воздействием температур свыше 300..350°С.

Конструкция шпилек допускает несколько вариантов:

• одноступенчатый профиль, в котором гладкая промежуточная часть совпадает с наружным диаметром резьбовых концов;
• одноступенчатый профиль, в котором гладкая промежуточная часть идет с занижением ниже уровня впадин резьбы;
• двухступенчатый профиль, в котором с торцевой части гаечного конца предусмотрена граненая ступень под ключ.

Шпильки изготавливают из различных категорий сталей с назначением соответствующей термообработки — закалки, нормализации, аустенизации, искусственного старения. В результате получают предел прочности 736..981 МПа и твердость 269..352 HB.

Такие изделия также производят методом горячей высадки с последующей нарезкой резьбовых концов. Шаг резьбы может быть различным для гаечного и ввертного конца. На фланцевых соединениях используют преимущественно сквозное крепление на шпильках — с установкой парных гаек с обоих концов.

Гайки

Гайки для высокопрочного крепежа должны соответствовать параметрам прочности несущего элемента — болта или шпильки.

Зачастую стандарты предусматривают, чтобы механические характеристики гаек были слегка занижены — не более, чем на 2..6% от временного сопротивления разрыву у резьбовых стержней. На практике этого достигают, используя для штамповки крепежа один и тот же материал и назначая идентичные режимы термической обработки.

Геометрия гаек для высокопрочных болтов и шпилек соответствует обычным шестигранным изделиям машиностроения.

Можно ли повторно использовать самостопорящиеся гайки?

Существуют некоторые разногласия по поводу того, можно ли использовать гайки с нейлоновым кольцом повторно. Упругий и прочный полимерный вкладыш принимает свою исходную форму после отвинчивания, поэтому их можно использовать многократно с полной безопасностью и без ущерба для эффективности блокировки

Но каждый раз перед следующим применением важно определить степень износа полимерного кольца. При первых признаках потери упругости или разрушения, лучше отказаться от использования крепежа

Для некоторых особо ответственных креплений, например в авиастроении, повторное использование вообще не допускается.

Большинство видов цельнометаллических контргаек сохраняют работоспособность после нескольких сборок/разборок резьбового соединения. Но есть и один недостаток – каждое последующее снятие снижает «преобладающий крутящий момент», что снижает эффективность стопорного крепежа.

Всегда следуйте рекомендациям производителя относительно повторного использования самоконтрящихся гаек, смазочных материалов для резьбы и значений крутящего момента. Не применяйте стандартные значения моментов затяжки к крепежу с преобладающим крутящим моментом из-за дополнительного трения фиксирующего элемента.

Предупреждение:

Стопорные гайки с перекосом резьбы считаются необратимыми, то есть не подлежат повторному использованию, так как после первого применения в них нарезается новая резьба, и они теряют свою блокирующую способность.

Настоятельно рекомендуется устанавливать стопорящиеся металлические контргайки ближе к концу стержня сопрягаемой детали, поскольку, чем длиннее ее ход по ответной резьбе, тем выше вероятность снижения ее фиксирующей функции и повреждения резьбы болта.

Кроме того, не используйте высокопрочные цельнометаллические контргайки с преобладанием крутящего момента с сопрягаемыми деталями низкой прочности, потому что твердая гайка может повредить резьбу сопрягаемого стержня.
