Типы электрических розеток и выключателей: какие бывают и как грамотно подобрать

Винтовые или безвинтовые контакты

Современные и большинство старых моделей отличаются и технологией присоединения проводников. Новейшие розетки имеют безвинтовые зажимы, которые позволяют очень быстро как подключить, так и отсоединить жилы кабелей или проводов.

Среди электриков до сих пор идут жаркие споры, какие же из контактов надежнее. Якобы безвинтовые, уменьшают площадь соприкосновения с проводом.

Отсюда уменьшается токопроводящая способность и надежность. Однако такой спор напоминает извечный вопрос, что лучше Wago или скрутка?

Здесь многое зависит от качества исполнения и условий эксплуатации. Есть розетки, где достаточно мощная пружинка оказывает давление всего на одну точку – например у производителей Gira, Legrand, Schneider.

А вот у ABB пружинка меньшей упругости, но зато давит уже в двух точках одновременно.

Применяйте все изделия согласно норм и рекомендаций и проблем никогда не возникнет. Например, в некоторых странах Европы на законодательном уровне, еще с 60-х годов запрещено использование винтовых клемм.

Главное преимущество безвинтовых зажимов в том, что такое присоединение не требует дальнейшего обслуживания. Как уверяет производитель, после монтажа, при соблюдении номинальных нагрузок, вы больше не загляните в такую розетку многие десятилетия.

Во всех старых розетках используется винтовая технология. Зачищенные жилы проводов зажимаются традиционными винтами.

Причем усилие зажима также нормируется. Профессиональные монтажники пользуются для этого специальными динамометрическими отвертками.

У таких контактов гораздо выше трудоемкость при монтаже-демонтаже. Кроме того, эти зажимы желательно периодически подтягивать, то есть обслуживать. А это влечет за собой разбор почти половины конструкции всей розетки.

Поджатые винтом провода при колебаниях температур – нагрев при максимальной нагрузке и остывание при ее отключении, могут давать усадку. И соответственно контакт будет со временем ослабевать.

В качественных розетках, проводники в безвинтовых контактах, находятся в постоянном поджатом состоянии, хоть горячие, хоть холодные.

Кроме того, у них с обратной стороны имеется шаблон ограничитель, который показывает насколько точно миллиметров нужно снимать изоляцию с жилы.

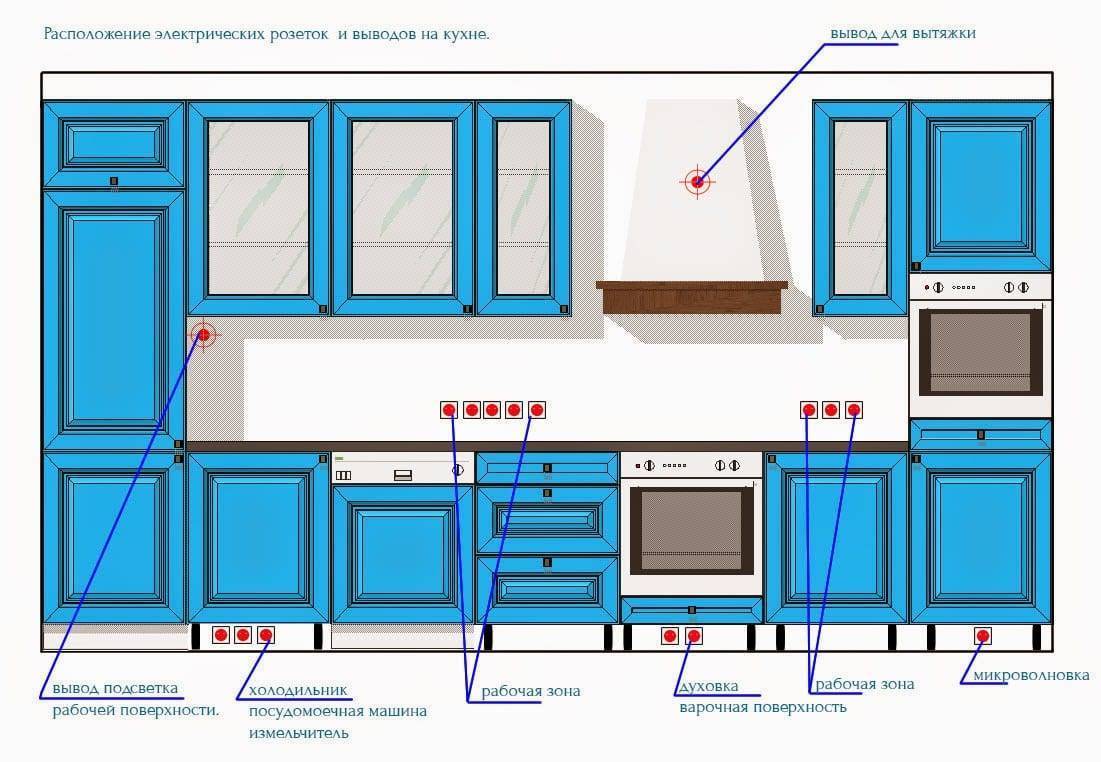

Лучший вариант размещения розеток

Многие спорят о том, на какой высоте нужно располагать розетки. Наиболее распространенными являются такие варианты: в уровень с бедром или же низкие, непосредственно возле плинтуса. Первый случай более подойдет для приборов, что будут располагаться на некотором возвышении. Второй же является оптимальным для торшеров напольного типа и периодически применяемой техники. Евростандарт предусматривает расположение розеток на 30-сантиметровой высоте, а выключателей на 90-сантиметровой.

Следует рассмотреть некоторые особенности, которых следует придерживаться, размещая розетки в доме:

  1. Коридор. В данной комнате уместной станет единственная розетка, которую лучше поместить снизу в углу, установив на высоте 15-20 см. Ее потребуется использовать для подключения сушилки электрического типа для обуви или зарядки телефона.
  2. Ванная комната. Необходимым количеством считается 1-2 розетки. Одну лучше поместить ближе к зеркалу, чтобы подключать фен или бритву, ее устанавливают на метровой высоте. Если в комнате присутствует стиральная машина, то розетку делают на 50-60 см от пола. Лучшим вариантом станет использование розеток, имеющих защиту от влажности.
  3. Гостиная. Для подключения телевизора необходимо иметь пару розеток, располагать их нужно на такой высоте, которая будет оптимальной. Также стоит установить еще по паре розеток на стенах, соблюдая высоту в 15-30 см. Это нужно для подключения различных приборов.
  4. Спальня. Для данного помещения оптимальным станет установка парных розеток с двух сторон от кровати. Они необходимы для светильников и прочих приборов. Следует позаботиться, чтобы возле дамского столика также имелась розетка, высота при этом будет около 60 см.

Современные разновидности розеток и выключателей

Накладные – ваш выбор, если вы видите провода, подходящие к месту крепления нужного изделия. На вид более толстые, сверху со временем может скапливаться пыль, но их легче крепить и менять.

Встроенные – под них в стене должно быть технологическое отверстие, куда выведены силовые провода. Вся основная часть электрофурнитуры будет в стене, снаружи останется красивы ободок и отверстия/кнопки.

Интерьерные – имеют экзотическую форму или цвет. Чаще всего используются в стилизованных помещениях, можно подобрать под цвет стены, или наоборот, чтобы выделялась как декоративный элемент.

С функцией таймер – название говорит само за себя. Станет хорошим помощником для тех, кто может распланировать свою жизнь по минутам. Однако, за удобство придется платить, стоимость их может быть в 10 раз выше обычных.

Для самых продвинутых пользователей современных технологий производители оснащают свои устройства системами GPS и WiFi. Это позволяет на расстоянии контролировать работу домашних приборов. Являются частью модного в последнее время направления — «Умный дом».

В некоторых комнатах вашего жилья есть необходимость подключать сразу несколько электроприборов – на кухне, в санузле, в таких случаях рекомендуется воспользоваться блоком розеток. Этот вариант легче монтировать, чем несколько разрозненных, к тому же намного красивее и безопаснее. Есть готовые наборы, а можно скомплектовать свой вариант.

Для детских – есть варианты с дополнительно защитой от проникновения, в виде общей шторки, или заглушек.

Если планируете часто пользоваться розеткой – можно приобрести вариант с механизмом выталкивания вилки. Такой механизм не только облегчит вам рутинное занятие, но и продлит срок службы вашей розетке.

Есть розетки и выключатели с дополнительным световым индикатором. Их легче находить в темноте, но нужно уесть, что они будут влиять на работу некоторых лампочек и электроприборов.

Самый экзотический вариант в нашей классификации – напольный. Если нет возможности монтажа на стену или хочется оригинальности – можете выбрать и такой вариант.

Какое количество розеток в ванной комнате оптимально?

Размещение розеток и их количество каждый хозяин определяет сам. Все зависит от того, какой электрический прибор будет использоваться в том или ином месте. Как правило, розетки устанавливаются для мелких бытовых приборов – фен, электрическая бритва, и, конечно же, стиральная машина. Если ванная или душевая кабина требуют подключения к сети, то для них устанавливается отдельная розетка. Двойную розетку с общей рамой стоит устанавливать только для мелких бытовых приборов.

Как правило, розетки монтируют компактно, все размещают рядышком. Уместно будет образование блока по подключению приборов в ванной комнате. К этому блоку можно провести датчики и систему управления теплым полом, если таковая имеется. Также можно монтировать дополнительную защитную систему – выключатель для розетки. Он обесточивает систему.

Монтировать розетку для стиральной машины и других приборов на определенном расстоянии от пола можно и самому, но только в том случае, если у вас есть знания и навыки в данной сфере. Незнание законов физики и основных нюансов установки розетки может привести к плохим последствиям, которые могут нести угрозу жизни проживающих в квартире. Что делать, если специальных знаний и инструментов нет? В таком случае стоит обращаться к специалистам, которые профессионально и быстро выполнят всю работу.

Способы размещения

Схему универсального расположения точек, при которой станет возможно переставлять мебель и изменять обстановку в спальной комнате без ущерба комфорту, составить весьма непросто, если не сказать – невозможно. Значит, надо действовать по обстановке.

Электророзетка у прикроватной тумбы

Задача «точки» возле прикроватной тумбочки очевидна – подключение маленького светильника либо бра, применяемого в роли ночника.

Пригодилась бы еще и третья «точка» – для портативного компьютера, электронных часов либо похожего электронного устройства с питанием от электросети 220 В. Конечно же, для 2-спальной кровати все упомянутое удваивается.

Розетки для телевизора

Телевизор в спальне сегодня – явление весьма распространенное. Только один он функционирует очень редко – число эфирных каналов и бедность их программ не удовлетворяют всем предъявленным требованиям даже в крупных мегаполисах. В основном телевизор функционирует в роли монитора, подключаемого к ТВ-тюнеру цифрового либо спутникового телевидения, а также для просмотра программных продуктов через интернет. Также нужно осуществить монтаж и подключение розетки для телеантенны.

Следовательно, и количество розеток для телевизионной зоны редко ограничивается одной. Как правило, монтируется 2 «точки» (телевизор + ТВ-тюнер), только и это неидеальное решение. Гораздо чаще в спальном помещении устанавливается полновесный «узел» из 4-5 розеток, дающий возможность без забот подключать не только телевизор, но и видео- и аудиоаппаратуру.

Рабочее место

В маленьких квартирах, а в них проживают подавляющее большинство наших сограждан, практически не выходит обособить индивидуальный кабинет для работы, потому рабочее место практически в каждой семье размещается в спальной комнате. А запитать здесь первым делом надо компьютер. Если вы имеете ноутбук – хватит одной розетки. А если стационарный персональный компьютер, то самое малое – 2 розетки для системного блока и монитора, а также еще одна для колонок. Также не забываем про Wi-Fi роутер и настольную лампу. В общем, понадобится 3-4 штуки.

Розетки общего назначения

Потребность в электророзетке около входной двери в помещение для сна не очень явственна, однако, время показало, что ее предназначение – подключение бытовых электрических приборов, обладающих большой мощностью типа обогревателя либо пылесоса.

Более того, в просторных комнатах необходимо иметь2 подобные розетки, находящиеся в противолежащих по диагонали углах помещения. Неплохо учесть еще и третью «мощную» электророзетку у окошка – к ней при потребности сможете подключить мобильный кондиционер либо обогреватель на случай морозов.

Розетка у туалетного столика

Розетка рядом с туалетным столиком нужна для подключения фена и иных нужных любой женщине электрических приборов. Одной розеткой дело практически не заканчивается – как правило, устанавливается блок из 2-4 устройств. Монтируются они на несколько сантиметров выше крышки столика.

Не пропустите: Что такое телефонная кабельная канализация: особенности устройства, инструкция как построить, правила и требования. Как прокладывают кабель в кабельной канализации и какие требования нужно учитывать

У дверного проема

Точка питания неподалеку от двери необходима для включения пылесоса. Согласно европейским стандартам она должна находиться в 30 см от пола, чтобы в нее не попадали во время уборки вода и моющие средства, а шнур электроприбора не свисал по стене.

Рядом с выключателем, расположенным у двери спальной комнаты, не лишним будет предусмотреть розетку для пылесоса

Для прочих приборов

В эту категорию можно отнести пылесос или обогреватель, которые эксплуатируются с небольшой частотой или в определенный период. Зачастую размещают розетки под данные устройства возле двери в доступном месте. Некоторые специалисты рекомендуют использовать несколько розеток общего назначения. Ставить их желательно в противоположных концах спальни, чтобы оптимизировать их применение

Обратите внимание, что такой подход совсем необязателен для маленьких комнат, где одна розетка может использоваться для решения различных задач

Еще следует отметить один небольшой нюанс. Если вы планируете установку кондиционера в спальне, тогда следует предварительно подготовить под него розетку. Размещаться она должна недалеко от места крепления конструкции. При этом изделие должно выдерживать большую электрическую нагрузку, так как практически все кондиционеры очень мощные.

Типы электрических выключателей

Как отмечалось ранее, электрический выключатель является ни чем иным, как размыкателем электрической цепи. Это очень простой механизм и тем не менее каждому мастеру-электрику необходимо знать его технические особенности. Зная их можно быть уверенным, что устройство будет безопасно работать в нормальном режиме длительное время.

В бытовых условиях применяются выключатели напряжения до 250 В с максимальным током до 10 А. Стандартный выключатель состоит из клавиши, рамки и цокольного механизма

Учитывая современные темпы развития электротехники, нынешние инженеры, специалисты и мастера по строительному ремонту выделяют значительное количество видов электрических выключателей, которые можно легко разделить на несколько групп.

Галерея изображений Фото из Выключатели, применяемые в обустройстве бытовых электролиний различаются по количеству управляемых веток и способу коммутации

В стандартных моделях бытовых выключателей имеется 1 — 3 клавиши. При необходимости в увеличении числа веток чаще всего монтируется группа выключателей

По типу коммутации розетки делятся на устройства с винтовыми и безвинтовыми зажимами. В винтовом варианте жила проводки зажимается между металлическими пластинами при завинчивании шурупа

В безвинтовом варианте проводящие ток жилы зажимаются пружинными устройствами, ускоряющими процесс электромонтажа и обеспечивающими более прочное соединение

Одноклавишный выключатель

Традиционное количество клавиш

Механизм с винтовыми зажимами

Вид с безвинтовыми клеммами

Достаточно определиться со следующим перечнем ответов на такие вопросы:

  • напряжение сети (для Восточной Европы характерно 220В/380В);
  • степень пыле-, влагозащищенности (пыль IP20, влагозащита IP44, IP54, IP64);
  • способ установки (скрытый, наружный);
  • метод коммутации (винтовой, клипсовый).

Дополнительно, выключатели можно ещё классифицировать по типу выключения/включения, для этого используются клавиши, кнопки, поворотные ключи, веревочные, сенсорные, беспроводные переключатели, с датчиком движения, диммеры и т.д.

О последних стоит рассказать отдельно, поскольку эти механизмы производят «переброс» электросети с одного контура на другой. В результате можно, например, в офисе иметь несколько отдельных систем освещения на одном многоклавишном переключателе: полное освещение, частичное, дежурное и т.д.

В бытовых условиях применяются переключатели на напряжение до 250 В с максимальным током до 15 А. Переключатель являет собой совокупность нескольких выключателей

С выбором цветовой палитрой накладки выключателя справиться наверное каждый! Очень изящно и стильно смотрятся накладки с матовой поверхностью в мягких пастельных тонах.

Виды электрических розеток в разных странах

Мало того что в разных странах бытовые сети имеют разное напряжение, во многих из них розетки имеют особую форму. Перед поездкой надо узнать, какой формы розетки в стране, чтобы купить соответствующий переходник. Они, конечно, есть там, но в незнакомом месте найти может быть непросто.

В нашей стране используются розетки Евростандарта

Во многих странах Европы розетки используются такие же, как у нас, вот только практически везде они с защитным заземлением. Розетки евростандарта используют в следующих странах:

  • Германия;
  • Испания;
  • Чехия;
  • Польша;
  • Болгария;
  • Бельгия;
  • Венгрия;
  • Литва;
  • Латвия;
  • Словения;
  • Швеция.

Тут никаких новостей: привычные для нас вилка с розеткой, никакие переходники не нужны. В других странах Европы электроустановочные изделия имеют свои собственные стандарты. Но в магазинах можно найти переходники на евростандарт, а в зданиях современной постройки зачастую установлены два вида розеток, так как используются приборы с вилками обоих видов.

Виды электрических розеток в разных странах

В некоторых странах Евросоюза установлены электророзетки другого вида. В основном у них в вилках по три штекера, соответственно в розетках по три отверстия. Штекер, к которому подведено защитное заземление, может быть той же формы что и фазные, или иметь другое сечение. В Италии в вилках три штекера (фаза, ноль и земля) — они имеют одинаковые размеры и форму и расположены в одну линию недалеко друг от друга, «земляной» штекер — средний. Такой тип розеток и вилок называется тип L.

Разные типы электрических розеток в странах мира

В Швейцарии тоже три круглых штекера, но средний земляной расположен ниже и все три контакта образуют треугольник — это тип розетки N.

Похожая картина в Индии, но заземляющий контакт имеет большее сечение и расположен немного ниже чем у швейцарских розеток — треугольник получается равносторонний (тип К).

Типы электрических контактов в странах мира

В США, Канаде, Филиппинах, Таиланде и Японии, в вилках установлены прямоугольные штыри для фазных проводов и полукруглый для подключения защитного заземления. Расположены они на вершинах треугольника. В Великобритании штыри тоже прямоугольные, но они более толстые и имеют другую ориентацию в пространстве (тип G). Прямоугольные, но более тонкие штыри в Австралии, Новой Зеландии и Китае. Там розетки одинаковые, типа I.

Декоративные и дизайнерские решения для электророзеток

Цвет устройства – далеко не самый важный параметр, который необходимо учитывать при выборе

Однако, если речь идет о дизайнерском проекте, то ему стоит уделить некоторое внимание. Как известно, классический белый цвет считается универсальным, и он подойдет для любых интерьеров

Немного труднее обстоят дела с кремовым цветом – его уместно применять в помещениях, в которых присутствуют красные, коричневые или желтые оттенки. В принципе, цвет корпуса можно поменять простой сменой цветных вставок, однако, на них краска со временем может слезть

Та же проблема есть и у самостоятельно окрашенных электророзеток – с одной стороны так можно добиться более оригинального визуального решения, а с другой стороны – к таким объектам нужно будет относиться более осторожно, дабы случайно не повредить нанесенный рисунок. В современном дизайнерском сообществе при реализации масштабных и дорогостоящих проектов большим спросом пользуются следующие модели:

  • Хромированные – они изготавливаются из металла, их формы характеризуются четкими и острыми углами (далеко не всегда правильными), главное – соответствовать заявленному стилю общего интерьера (обычно «хай-тек»). Рамки хромового оттенка придадут особую изысканность и прекрасно впишутся в модернистский стиль оформления.
  • Оригинальные – корпус розетки также может быть отделан под кожу, камень или дерево. Подобные устройства подходят для классических и традиционных интерьеров и в них преобладают закругленные и овальные формы. Также возможно использование матового стекла. Таким образом, устройству будет придан некий винтажный образ, дополнить который возможно выключателями из керамики или фарфора.

Подбор розеток для помещений

Заканчивая обзор типов розеток необходимо отметить, что за последние годы эмпирическим путем выработаны готовые решения для самых разнообразных помещений: жилых и не жилых. Монтированием розеток на заводах и фабриках занимаются единицы мастеров-электриков, а вот установкой и подключение розеток в жилых домах и квартирах может похвалится почти каждый уважающий себя хозяин.

И так, приводим несколько готовых соображений по оснащению комнаты розеткой(ами). В жилой комнате квартиры можно устанавливать стандартные розетки, но обязательно нужно на одной из стен установить розеточный блок 4-6 разъёмов. В ванной и санузле рекомендуем монтировать розетки с защитными крышками, которые имеют класс влагозащиты IP44.

Галерея изображений
Фото из
Розетки бытовой категории производятся для силовых электролиний, для слаботочных телефонных, телевизионных и интернет подключений

Для подключения нагревательного оборудования и технически сложных устройств необходимы розетки с заземлением

Большинство моделей розеток сейчас выпускают с контактами для заземления, но в продаже можно найти устройства и без них для подключения маломощных приборов

Изделия для обустройства силовых точек производят в формате всевозможных блоков: с выключателями или группой розеток для слаботочных и среднеточных линий

Для установки в помещениях с нестандартно высоким уровнем запыленности и увлажнения выпускают особые розетки с защитными крышками и степенью защиты IP

Для предотвращения поражения электротоком при некорректном обращении производят розетки со шторками, допускающими только введение вилки

Желающим автоматизировать активизацию и отключение электроприборов стоит обратить внимание на модели розеток с таймером

Отключать и включать электрооборудование на расстояние предоставят возможность смарт-розетки, принимающие команды по SMS сообщениям

Розетки для сетей среднего и слабого напряжения

Розетка с заземляющими контактами

Розетка без заземляющих контактов в основании

Розетка формате спаренного блока с выключателем

Изделия для влажных и пыльных помещений

Устройство с защитными шторками

Модель розетки с таймером

Умная розетка с управлением по СМС

В детских комнатах или квартирах, где есть маленькие детки, можно подключать розетки со внутренними шторками, что бы ребёнок не мог в неё всунуть какие-либо предметы. Потом эти розетки можно легко заменить на стандартные, поменяв накладную крышку.

Особенностью частных домов является то, что для ухода за приусадебной территорией всё чаще и чаще используются современные электрические приборы (газонокосилки, пилы, станки и другие садово-огородные инструменты). Для их электропитания необходимо наличие внешней наружной розетки. Это может быть розетка с крышкой, заземлением и выталкивателем.

Внешние розетки монтируются на тыльной стене дома или здания. Высота размещения такой розетки составляет 200-1000 мм от поверхности земли или бетонного отлива вокруг здания

Стоит отметить, что для офисов государственных структур и общественных организаций рекомендуется применять розеточные конструктивы, которые экономят пространство и предоставляют большое количество электрических разъёмов для компьютерной и офисной техники.

Конструктив предоставляет достаточное количество розеточных разъёмов для подключения электрических приборов в ограниченном пространстве. Конструктивы можно интегрировать даже в мебель

Кроме офисного варианта, конструктивы часто применяются для современных кухонь. В такие модули можно включить достаточное количество электрических устройств и приборов: блендеры, мясорубки, соковыжималки, кофеварки, комбайны, сушилки, мойки, плиты и т.д.

Как выбрать подходящую конструкцию

Критерии выбора у всех разные. При этом мало кто посмотрит в сторону бюджетного варианта, так как от столь «высококачественной» продукции зависит безопасность людей. Основные параметры, которые нельзя упускать из вида:

  1. Материал изготовления. Изделия не должны источать неприятный запах. В противном случае это негативно скажется на состоянии здоровья жильцов. Желательно отдать предпочтение керамике, так как она рассчитана на существенные нагрузки. Материал должен быть прочным и износостойким. Мягкое основание быстро деформируется и утрачивает первоначальные качества. Стоит внимательно ознакомиться с прилагаемой инструкцией. Там в обязательном порядке должно находиться описание химического состава товара.
  2. Тип проводки. Если в помещении уже проведена скрытая проводка, то стоит выбирать изделия со скрытым типом крепления. Они монтируются в коробочки и утапливаются в стены. Снаружи остается только декоративная рамка.
  3. Уровень безопасности. Ни в коем случае нельзя допустить, чтобы кого-то ударило током. Особенно это касается детей, любознательность которых может выходить за грани понимания. Для этого производитель оснащает некоторые модели защитными крышками или шторками. Если установка будет осуществляться в деревянные конструкции, то задняя стенка корпуса должна быть изготовлена из тугоплавкой пластмассы, керамики или металла. Легкоплавкие устройства устанавливать в дерево категорически запрещено, так как подобное решение может стать причиной возгорание.

Идеальная модель должна соответствовать таким критериям:

  1. Полное соответствие диаметру сечения и нагрузке проводов.
  2. Иметь качественную изоляцию.
  3. Соответствовать условиям окружающей среды.
  4. Осилить суммарную потребляемую мощность одновременно включенной электротехники.
  5. Выпускаться с учетом требований пожарной безопасности.
