Вентиляция в ванной комнате и туалете: принцип работы, типовые схемы и особенности монтажа

Какой должна быть правильная вентиляция в квартире и частном доме

Важно помнить, что в частном доме необходимо провести конструирование таким образом, чтобы приток свежего воздуха был во все комнаты, независимо от того жилые они или технические. При этом учесть функциональное назначение каждой площади и исходя из этого оборудовать естественную или принудительную вентиляцию

Нужно обеспечить приток свежего воздуха в размере 6-7 м3/час на каждый кубометр ванной комнаты и порядка 8-10 м3/час — для туалета или совмещенного санузла

Нужно обеспечить приток свежего воздуха в размере 6-7 м3/час на каждый кубометр ванной комнаты и порядка 8-10 м3/час — для туалета или совмещенного санузла.

В общем, необходимо учесть следующие особенности в частном доме:

Пространство, организуемое под полом (погреба, чуланы, кладовые комнаты) должны обязательно иметь вентиляцию. Это позволит избежать возникновения сырости при отсутствии солнечного света. Так же не будет скапливаться затхлый запах и прорастать плесень. При обустройстве этих площадей, необходимо организовать проемы для вентиляции – диаметр должен быть не менее 12 см. В случае прямоугольного отверстия габариты обеих сторон не должны быть менее 10 см. К тому же, они обязательно располагаются над уровнем пола не ниже чем на 30 см.
В частных домах при наличии двух и более этажей, проблематичным участком является лестница, которая служит естественным вентиляционным каналом. Но если воздух по ней будет двигаться беспрепятственно, с нижних этажей будет попадать на верхние, что будет способствовать резкому перепаду температур на разных этажах дома. Для этого рекомендуется каждую комнату на втором и последующих этажах снабжать закрывающейся плотно дверью. А вот в мансардном помещении ставят принудительную вентиляцию. Это необходимо сделать потому, что малая высота вентиляционного канала не обеспечит нужной силы тяги.
Для кухонного помещения обязательно необходимо делать отдельные вентиляционные каналы с выводной трубой, расположенной достаточно высоко над уровнем крыши

Это обеспечит достаточную интенсивность тяги, чтобы избавить помещение от всех накопившихся паров, продуктов распада газа и прочих вредных веществ, скапливаемых здесь.
Необходимо обратить внимание, что для кухни оборудуют вытяжку из стальной трубы. Причем, внутренняя поверхность должна быть предельно гладкой

Это будет способствовать меньшему оседанию сажи, копоти и других жирных паров.
Чтобы очистить кухню, как можно более эффективно, от всех неприятных запахов, паров и других взвешенных частиц, организуют принудительную вентиляцию в виде вытяжки

Ее эффективность, особенно в момент приготовления пищи, неоспорима.

Это будет способствовать меньшему оседанию сажи, копоти и других жирных паров.
Чтобы очистить кухню, как можно более эффективно, от всех неприятных запахов, паров и других взвешенных частиц, организуют принудительную вентиляцию в виде вытяжки. Ее эффективность, особенно в момент приготовления пищи, неоспорима.

Специалисты рекомендуют организовывать вентиляцию, производительность которой на 20% больше требуемого объема в м3/час.

Особенности оборудования вентиляций, как в частном доме, так и в квартирах:

  • Кухня – это то место, к оборудованию вентиляцией которого, необходимо подойти крайне ответственно. Причем, помимо вентканала необходимо учесть и кухонное оборудование. Кухня общим объемом 8 м3 допускает установку плиты с 2 конфорками.
  • При кубатуре 12 м3 можно уже использовать 3 конфорки.
  • И только с превышением 15 м3 можно позволить полноценную плиту с четырьмя конфорками.
  • Необходимо учесть, что в жилых комнатах в квартире не предусмотрены специальные вентиляционные шахты. Именно по этой причине, желательно, поставить пластиковые окна со специальным клапаном, позволяющим осуществить дополнительный приток воздуха.
  • На кухне при грамотном планировании, на этапе строительства, всегда будет предусмотрено два отверстия – один для естественной вентиляции помещения, второй для вывода трубы от газового котла или колонки.
  • Чаще всего ванную комнату, туалет или совмещенный санузел оборудуют специальным вентилятором соответствующей мощности. Без него здесь будет скапливаться влага, образовываться грибок и появляться затхлый запах.

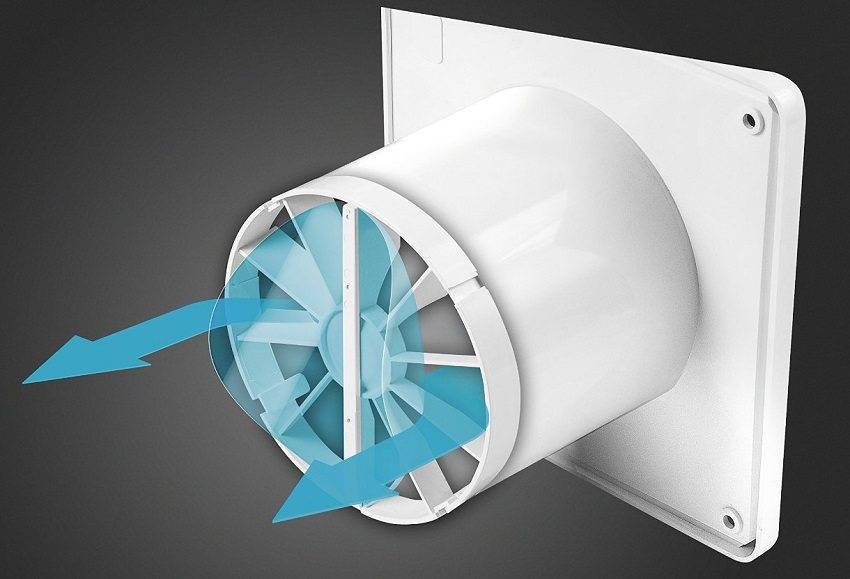

Организация принудительной вентиляции подразумевает установку вытяжного вентилятора.

Как выбрать?

Выбирать вентилятор для туалета следует, отталкиваясь от некоторых главных параметров, а именно:

  • от числа людей, проживающих в доме/квартире;
  • от квадратуры помещения, которое планируется дополнительно вентилировать;
  • от уровня мощности вентиляции в санузле (от этого параметра будет зависеть, какая мощность должна быть у выбираемого оборудования).

Если хочется сэкономить на электрической энергии, непременно следует отдавать предпочтение современным моделям, в которых предусмотрена регулировка мощности, а также дезактивация оборудования в случаях, когда это необходимо. Выключать самостоятельно туалетные вентиляторы рекомендуется только в том случае, если все домочадцы покидают жилище и дома никого не будет.

Неплохим решением станет модель, оснащенная специальным таймером. Подобная техника работает только в определенные временные промежутки. Популярны варианты с датчиками влажности, которые показывают влажностный уровень в санузле. Как только он поднимется, устройство автоматически включится.

Прежде чем покупать выбранное устройство, его надо внимательно осмотреть. Вентилятор для санузла не должен иметь никаких повреждений, сколов или царапин. Если целостность конструкции вызывает у вас подозрения, от покупки лучше отказаться.

Не последнюю роль играет дизайн выбираемого вентилятора. Современные производители выпускают не только функциональные, но и красивые варианты с дополнительными корпусами и решетками разных цветов. Если хочется, чтобы модель не привлекала к себе лишнего внимания, стоит выбирать такой товар, который будет сливаться с общей отделкой туалета, но этот фактор не является принципиальным.

Следует покупать только брендовые вентиляторы для санузла. Экономить не стоит, если хочется отыскать действительно надежную и долговечную модель.

Обзор вентиляторов для туалета смотрите в видео ниже.

Монтаж вентилятора

Перед тем, как начать монтаж вентилятора в ванной или туалете, считаем нужным донести до вас один факт.

На деле, штрафы за самовольно установленный вентилятор выписываются крайне редко, так что, выбирая между ароматом соседской канализации и монтажом вентилятора в туалете (ванной) большинство отдает предпочтение последнему варианту.

Монтаж осевого вентилятора по схеме «лампочка-вентилятор»

Эта схема заинтересует тех, кто хочет знать, как сделать вентиляцию в туалете быстро и без лишних «наворотов».

  1. Снимите вентиляционную решетку.
  2. Очистите канал вытяжки от мусора и пыли. Если вытяжку монтируют уже после отделочных работ, на стенку из плитки, то рекомендуем не прикручивать устанавливаемый вентилятор саморезами, а приклеить его с помощью полимерного клея или сантехнического силикона. Лучше всего покупать вентилятор с декоративной решеткой на защелках — так у вас не будут видны отверстия под крепеж.
  3. Наносим на фланец клей и на несколько секунд соединяем поверхность вентилятора и плитки. Отрываем, ждем около минуты, после чего окончательно приклеиваем.
  4. Делать открытую проводку в помещениях с повышенным уровнем влажности нельзя, поэтому перед подключением провод нужно спрятать в гофрорукав или короб.
  5. Вентилятор подключаем по самой простой схеме, предусматривающей одновременное включение света и вентилятора. Для этого: — отключаем напряжение в сети; — снимаем плафон со светильника, отсоединяем лампочку. Зачищаем выводы проводов, идущих на лампочку и вентилятор. Соединяем проводку через клеммник. Скрутки не рекомендуются. — подводим провода к клеммам вентилятора. Напрямую, если ваше оборудование запитывается от 220В или через блок питания, если вы купили модель с низковольтным электродвигателем.
  6. Закрываем провода декоративной решеткой. Если вы все правильно сделали, то при нажатии клавиши выключателя будет включаться свет и вентилятор.

Перед тем, как сделать вытяжку в туалете по этой схеме, вам нужно знать о ее «слабых местах». Так как подключение идет через лампочку, то вам придется использовать двухжильный кабель (фаза-ноль). Заземлить оборудование получится, только если вы кинете отдельный провод между «землей» вентилятора и «землей» розетки или выключателя.

Монтаж осевого вентилятора со встроенным таймером задержки

Тем, кто хочет сделать вентиляцию в ванной комнате, рекомендуем приобрести модель со встроенным таймером. Схема его работы следующая: при включении света начинает работать вытяжка. Когда человек уходит и гасит свет, то включается таймер задержки (от 2 до 30 минут) и вентилятор продолжает вытягивать влажный воздух.

Ниже — порядок монтажа, для тех, кто не знает, как установить вытяжку в ванной по этой схеме.

  1. Делаем штробы или если ванная уже отделана, прокладываем пластиковые короба для открытой проводки.
  2. Снимаем декоративную (лицевую) крышку устройства. Продеваем провода (ноль и фазу) через корпус вентилятора и отверстия встроенной клеммной колодки, но пока не закрепляем.
  3. Выставляем время задержки. Есть модели, где настройка производится с пульта, но в недорогих моделях этот параметр выставляется с помощью шлицевой отвертки на регуляторе TIME.
  4. Прикручиваем корпус саморезами к стене либо садим его на силиконовый герметик.
  5. Зажимаем провода в клеммах вентилятора. Соединяем зачищенные выводы проводов от вентилятора и лампочки через клеммную колодку. От лампочки тянем проводку на выключатель. До того как сделать вытяжку в ванной, определитесь, где будет находиться выключатель. Из соображений удобства мы рекомендуем перенести его на внутреннюю стенку ванной, но при этом степень защиты оболочки должна быть не менее IP44.
  6. Укладываем кабель в короба.
  7. Закрываем и крепим декоративную крышку вентилятора.

Расчет оптимальной производительности

Перед походом в магазин и покупкой оборудования для установки принудительной вентиляции в туалете и ванной комнате необходимо провести некоторые расчеты. Для выбора оптимального по производительности оборудования нужно знать точный объем и тип помещения.

Каждая комната имеет свою кратность воздухообмена. Эта характеристика показывает, сколько раз должен полностью обновиться воздух в комнате за единицу времени (обычно берется один час). Так как ванная и туалет считаются одними из самых влажных мест в любой квартире или доме, то рекомендуется максимальное значение кратности воздухообмена, равное 10.

Чтобы рассчитать оптимальную производительность вытяжной системы, необходимо подсчитать объем помещения. Для этого нужно площадь комнаты умножить на высоту потолков.

Далее полученное значение умножается на показатель кратности воздухообмена. Результатом вычисления является минимальная мощность вытяжной системы для ванной и туалета (м 3 /час).

А также следует сразу же предусмотреть отверстия для притока воздуха. Для этого можно оставить зазор до 2 см между полом и дверью, установить специальные решетки в нижней части дверей в ванную и туалет или просверлить отверстия самостоятельно. Но последний вариант выглядит не самым привлекательным образом.

Основные разновидности вентиляционных систем

Прежде чем начинать монтаж вентиляции в ванной или ее модернизацию, необходимо выбрать оптимальный вариант вытяжной системы для каждого отдельного случая. Сегодня различают несколько видов вентилирования, каждый из которых обладает своими преимуществами. Если отбросить технические подробности, то вне зависимости от типа, размера и назначения помещения в нем имеется один из следующих вариантов вытяжки:

  1. Естественная.

Распространённый для частных домовладений вид системы газообмена, который включает форточки, окна, двери. Приток свежего воздуха осуществляется за счет естественного движения атмосферы. Ключевое достоинство данного варианта – его наличие в проекте любого строящегося дома, что исключает острую необходимость дополнительных затрат.

  1. Принудительная.

Представляет собой модернизацию существующих воздуховодов, повышающую их рабочие характеристики. Распространенный пример: недостаточная естественная вентиляция в туалете или «глухой» ванной комнате многоквартирного дома качественно улучшается путем установки вентилятора в «отдушину». Данный вариант потребует некоторых вложений, но гарантированно решит проблему отсутствия чистого воздуха в помещениях, расположение которых не позволяет оборудовать оконный проём.

  1. Вытяжная.

Комбинированный тип проветривания, который в настоящее время является широко распространённым, подразумевает использование механического и естественного принципа стимуляции движения воздуха. Воздушные массы втягиваются шахтой и выбрасываются наружу, создавая разницу давления, которая компенсируется свежим воздухом. Нередко обозначенный тип совмещается в конструкции с обратным клапаном – специальным элементом, предотвращающим возврат плохой атмосферы из воздуховода из-за возникающей рабочей разницы давления.

  1. Приточная.

Чаще всего механический тип системы проветривания, при котором по специальному каналу принудительным или естественным путем подается чистый воздух, создаёт давление, благодаря которому отработанная атмосфера «выталкивается» из помещения.

  1. Смешанный вариант.

Представляет собой комбинацию из нескольких вышеупомянутых видов. Актуален для частной недвижимости, особенно если в нем имеется несколько отдельных санитарных помещений, связанных общим воздушным каналом.

Расчет оптимальной производительности

Перед походом в магазин и покупкой оборудования для установки принудительной вентиляции в туалете и ванной комнате необходимо провести некоторые расчеты. Для выбора оптимального по производительности оборудования нужно знать точный объем и тип помещения.

Каждая комната имеет свою кратность воздухообмена. Эта характеристика показывает, сколько раз должен полностью обновиться воздух в комнате за единицу времени (обычно берется один час). Так как ванная и туалет считаются одними из самых влажных мест в любой квартире или доме, то рекомендуется максимальное значение кратности воздухообмена, равное 10.

Чтобы рассчитать оптимальную производительность вытяжной системы, необходимо подсчитать объем помещения. Для этого нужно площадь комнаты умножить на высоту потолков.

Далее полученное значение умножается на показатель кратности воздухообмена. Результатом вычисления является минимальная мощность вытяжной системы для ванной и туалета (м3/час).

А также следует сразу же предусмотреть отверстия для притока воздуха. Для этого можно оставить зазор до 2 см между полом и дверью, установить специальные решетки в нижней части дверей в ванную и туалет или просверлить отверстия самостоятельно. Но последний вариант выглядит не самым привлекательным образом.

Рассчитываем подходящий диаметр устройства

Выяснить, какой прибор требуется для обеспечения качественного воздухообмена несложно. Для этого нужно последовательно выполнить несколько расчетов.

  1. Определить, какой объем воздуха находится в данном помещении. Для этого замеряют или выясняют другим способом геометрические параметры комнаты: длину, ширину, высоту. Умножают все эти данные и получают объем. Если произведение – не целое число, округляют его в большую сторону.
  2. Далее запоминают, что согласно СНиП, воздух в санузлах и ванных должен полностью обновляться 6-8 раз в час. Если помещениями пользуются не более трех человек, достаточно 6-кратного обмена. Если в квартире проживают 4 и более жильцов, необходим 8-кратный воздухообмен.
  3. Умножают полученный в п.1 объем воздуха на требуемую кратность его замены. Получают число, соответствующее требуемой производительности вытяжного устройства. В среднем, для типовых ванных комнат в многоэтажных домах требуются приборы с производительностью 95-100 м3/час.

Подключение вентилятора к электросети

Стоит обратить отдельное внимание на то, что установка вытяжного вентилятора в ванной своими руками требует ответственного отношения к процессу монтажа. Таким образом, к моменту установки все нюансы должны быть продуманы. В идеале, лучше всего составить план работ и руководствоваться инструкциями

Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам

В идеале, лучше всего составить план работ и руководствоваться инструкциями. Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам.

Подключение вентилятора в ванной обычно проходит в несколько этапов:

  • Прокладывание электрокабелей
  • Установка прибора
  • Закрепление вентилятора и обработка поверхности

На этапе проведения электрических кабелей, нужно уделить особое внимание технике безопасности. Необходимо полностью изолировать провода от возможного попадания влаги не только в процессе ремонта, но и при дальнейшей эксплуатации ванной комнаты. Перед началом работы нужно убедиться, что электричество в этом месте отключено

Перед началом работы нужно убедиться, что электричество в этом месте отключено.

К месту монтажа вытяжки нужно провести медную проводку. Легче и безопаснее всего это можно сделать, если в комнате еще нет облицовки. Если же установка ведется в уже готовой ванной, медные провода прокладываются поверх плитки. Их нужно обязательно обезопасить и скрыть пластиковыми коробами.

Теперь необходимо разобраться в схеме подключения прибора к электрокабелям. Для этого необходимо открыть решетку вентилятора – Вы увидите расположение проводов внутри прибора. Их назначение определяется цветовой маркировкой – ноль всегда синий, а фаза может быть белого или красного оттенка. После этого нужно воспользоваться инструкцией, в которой подробно описана схема подключения конкретного устройства к электропроводке.

При выведении электропроводки, необходимо знать технические характеристики вашего вентилятора. Главный вопрос заключается в расположении выключателей для прибора. Существует несколько способов того, как подключить вентилятор в ванной к выключателю:

  • Встроенный в прибор ручной выключатель
  • Вывод кнопочного выключателя на стену
  • Одновременное включение со светом
  • С использованием таймера или датчика

Вариант подключения следует выбрать уже при покупке вентилятора. Модели часто продаются со встроенным переключателем в корпусе. Как правило, его изготавливают в виде шнура, за который нужно потянуть для включения прибора (как на лампах-торшерах). Однако такая конструкция не очень удобна в использовании – ведь вентиляционная решетка располагается в труднодоступном месте под потолком и добраться до нее бывает сложно.

Если ремонт в ванной еще не завершен, шнур можно заменить электропроводом и установить привычный кнопочный выключатель в любом месте, закрыв кабели плиткой. При использовании вентилятора с ручным включением не стоит забывать отключать прибор после посещения санузла – иначе расходы на электроэнергию будут весьма существенными.

Современные вентиляторы имеют также возможность включения от света – когда Вы зажигаете лампочку в ванной, прибор автоматически начинает работать. Синхронизация устройств происходит через единый выключатель.

Такая установка вентилятора в ванной значительно экономит электроэнергию и освобождает пользователей от ручного управления прибором. Но такой вариант имеет и свои недостатки – при кратковременном посещении санузла, вентилятор не успевает проветрить воздух, пока в комнате горит свет.

Для полной автоматизации процесса проветривания можно приобрести вентилятор с таймером. Благодаря этому дополнению устройство продолжает работать в пределах заданных настроек времени, даже если в комнате никого нет.

Период работы может занимать до 20 минут – за это время ванная успевает полностью проветриться. Схема подключения вентилятора с таймером отличается лишь отсутствием отдельных кнопок для включения. Понадобятся два кабеля напряжения и один провод для соединения с освещением. Таймер в разных моделях может начинать отсчет от включения или выключения света.

Это наиболее удобный вариант для использования в ванной комнате – Вам не придется постоянно отслеживать работу прибора, а помещение будет хорошо проветриваться.

Также в вентилятор могут быть встроены датчики влажности воздуха – они автоматически включают устройство при проведении водных процедур и отключают после полного очищения воздуха. Современные модели оснащены и датчиками движения, однако они могут принести те же недоработки, что и вентиляторы, работающие лишь при включенном свете.

Как сделать вентиляцию в ванной и туалете ­

Сделать вентиляционную систему в ванной комнате или туалете можно без особых затруднений даже при выполнении работ своими руками. В первую очередь нужно приобрести оборудование, соответствующее размерам помещения

При этом важно учитывать и размеры воздуховода, чтобы не пришлось расширять вентиляционное отверстие в стене

На сегодняшний день строительный рынок переполнен самыми различными моделями принудительных вытяжек и аксессуаров к ним, и поэтому выбрать подходящее устройство будет легко. Также в случае если возникнут сомнения в той или иной модели вентиляции всегда можно проконсультироваться у продавца, который поможет определиться с правильным выбором.

После покупки необходимого оборудования выполняют подготовку вентиляционного канала естественной вентиляции. Для этого демонтируют старую решётку, а сам воздуховод очищают от мусора, скопившегося в нём за годы эксплуатации, который может препятствовать качественному отводу воздуха из туалета и ванной.

Непосредственно сам процесс установки вытяжного вентилятора может происходить несколькими способами. В первую очередь это обусловлено конструктивными особенностями устройства. Так, большинство вентиляторов крепятся при помощи дюбелей и саморезов, а некоторые просто садятся на силиконовый клей.

При этом наиболее сложным этапом монтажа считается подключение вентилятора к сети переменного тока. Здесь существуют некоторые нюансы в зависимости от предпочтений владельца квартиры.

  1. Подключение принудительной вентиляция можно сделать через шнурковый либо клавишный выключатель. Такой вариант считается самым простым и всё что для него понадобится это сам выключатель и соединительные провода, которые подсоединяются к вентилятору согласно инструкции, предоставленной, производителем.
  2. Вентилятор может синхронизироваться с выключателем света в туалете и ванной комнате. При этом желательно выполнять подключение во время ремонта в санузле, чтобы скрыть в штробах электрические провода, идущие от выключателя к вентилятору.
  3. Также более дорогие вентиляционные устройства могут снабжаться таймером или датчиком уровня влажности в помещении. При этом и в первом, и во втором случае всё, что нужно это подключить устройство к электрической сети переменного тока.

При использовании вытяжного устройства со встроенным датчиком уровня влажности весь процесс включения и выключения вентиляции будет происходить полностью в автоматическом режиме без вмешательства человека.

Особенности монтажа устройств естественной вентиляции

Решив обзавестись уличным туалетом, необходимо позаботиться и о его чистоте

Но, касается это не пыли и грязи (отсутствие которых также важно), а микроклиматических условий, которые имеются в нем

Наиболее целесообразно позаботиться о проветривании не только кабинки, но и выгребной ямы. Поэтому следует начать монтаж вентиляционной системы именно с «подполья». Для этого необходимо:

  1. В любом углу задней стенки уборной установить трубу в вертикальном положении. Один ее конец должен выходить в выгребную яму на расстояние, близкое к максимальному уровню заполняемости резервуара. Второй конец – выводится на крышу.
  2. Уличный отрезок воздуховода из трубы должен выступать над поверхностью кровли минимум на 7 см. Остаток следует обрезать.
  3. Воздуховод закрыть декоративным конусом (зонтиком), который будет защищать вентиляцию от попадания в нее осадков. Для усиления тяги специалисты рекомендуют устанавливать также дифлектор с функцией флюгера. Такое устройство в туалете является необходимостью, так как полноценный приток воздуха в резервуар отсутствует.

Нельзя забывать и про качество самих труб. Необходимо подобрать наиболее качественный материал, который не поддается влиянию агрессивных сред. Самый доступный для отечественного строителя – пластик.

Самые доступные трубы для отечественного строителя — выполненные из пластика

После того как вентиляция выгребной ямы построена, можно приниматься за монтаж устройств самого помещения. Для дачного туалета необходимо обеспечить качественный приток и вытяжку воздуха. Это сделать несложно. На одной из боковых стенок, необходимо просверлить сквозное отверстие, диаметром 11 и более сантиметров. Наилучшее место – 15 см от уровня пола.

Через это отверстие, чистый воздух будет проникать в туалет. Второе отверстие – вытяжное. Его располагают на противоположной стенке, но под потолком. В эти отверстия вставляются воздуховоды (трубы). Их следует располагать вертикально, уличные концы, закрывая «зонтиками».

Монтаж вытяжки своими руками

До того, как сделать вытяжку в ванной, нужно произвести соответствующие подготовительные мероприятия:

  1. Вначале надо проверить тягу в вентиляционной шахте, для чего подержать у отверстия зажженную свечу или спичку. Если пламя отклонится в сторону колодца, то это означает, что вытяжка работает естественным путем. В случае, когда пламя будет отклоняться обратно, необходимо будет прочистить вент. канал. Если же возникли подозрения, что канал засорился наглухо, необходимо вызвать специалистов. Они с крыши дома проверят весь колодец и устранят неисправность.
  2. Примерить купленное устройство. Если прибор не входит в вентиляционное отверстие, то можно его расширить, либо поменять в магазине на другую более подходящую модель.
  3. Снять с прибора внешнюю сетку и решеточку.

А также важно проверить приток воздуха в помещение при закрытых дверях в ванную комнату. Возможно, придется вмонтировать специальную решетку внизу дверного полотна или подрезать дверь, сняв ее с петель, чтобы оставить больше щель внизу

Эти варианты сделают приток из жилой комнаты в ванную постоянным.

Подготовка отверстия

Если отверстие не соответствует, и не удалось поменять вентилятор, то это можно исправить следующим образом. Когда дыра канала больше сечения прибора, то в отверстие нужно вставить пластмассовый или гофрированный патрубок, а вокруг щели заделать пеной. А после ее остывания, обрезать выступающие фрагменты наполнителя острым ножом.

Если же отверстие вытяжной шахты меньше диаметра вытяжного изделия, его нужно расширить с помощью перфоратора и шлямбура. Для этого нужно просверлить по намеченной окружности отверстия, а затем шлямбуром сколоть перемычки.

Выбор оптимальной схемы подключения

Есть несколько методов подключения вентиляции к электролинии. Вентилятор может включаться по настроенным датчикам, либо с включением лампочки в помещении ванной. В первом случае он включается после того, как влажность в помещении достигнет предельного значения.

Окончание работы прибора также может происходить в двух вариантах: по таймеру через определенное время или выключателем, размещенным в ванной.

Подключение вытяжки к лампочке обеспечивает начало его работы в момент включения света. Однако у прибора нужен индивидуальный выключатель, чтобы можно было разъединить эти две цепочки: вытяжку и освещение. Его устанавливают обычно на стене, если не предусмотрено размещения на самом корпусе изделия.

В последнем случае вентилятор отключается за счет натягивания цепочки. Выбирать модель по возможности нужно с длинным шнурком, чтобы он был доступен членам семьи с маленьким ростом.

Отключение по таймеру имеет свои плюсы и минусы. При выходе из ванной можно не беспокоиться об отключении прибора. Но в случае, если вентилятор не обеспечивает удаление сырости полностью, и надо увеличить время, то здесь возникают неудобства. Поэтому лучше приобретать изделие с выключателем, чтобы работу его можно было контролировать.

Порядок проведения монтажных работ

Перед тем как устанавливать вентилятор, нужно внимательно ознакомиться с инструкцией. Вынуть все принадлежности из коробки: крепеж в виде четырех дюбелей и шурупов. Если нет возможности или желания сверлить, то можно приклеить посадочное место прибора к стене. Но если придется менять его, то снимать вентилятор придется с затруднением.

Рассмотрим подробнее весь алгоритм действий монтажа вентилятора на вытяжку в ванной посредством саморезов:

снять облицовочную решетку с прибора, открутив болтик, или снятием защелки (в зависимости от модели);
вставить корпус изделия в дыру вытяжного колодца;
сделать разметку под крепежные отверстия, при этом надо учесть место вхождения кабеля;
изъять прибор из отверстия;
просверлить отверстия под дюбеля в размеченных местах (если это придется делать по плитке, то сверлить надо с осторожностью, чтобы ее не расколоть);
ввести пластиковые стержни в просверленные дыры;
завести в технологическое окно провод, совместить отверстия с дюбелями и закрепить вентилятор;
вскрыть клеммную коробку и установить провода по схеме;
уложить провода в специальные каналы, закрыть коробку;
проверить работу прибора, включая свет либо от своего выключателя.

Таким образом, принудительная вентиляция в ванной комнате настроена и готова к удалению сырого воздуха из ванной комнаты.

Подключение вентилятора в ванной

Для работы вентилятора необходимо электропитание и основной вопрос — как его подключить. Возможностей несколько:

Подключить параллельно с включением освещения. При включении света в ванной комнате или туалете, автоматически запускается вентилятор. Но выключается он тоже автоматически при выключении света. Для туалета такая ситуация нормальная, а для ванной — далеко не всегда. Например после принятия горячего душа весь пар не уйдет. Потому для ванных комнат можно использовать другой способ подключения вентилятора или установить задержку отключения (специальное устройство, на котором можно задать временной интервал, через который питание отключится).

https://youtube.com/watch?v=mz3NcHFO3to

  • Вывести на отдельную клавишу выключателя или поставить отдельный тумблер/кнопку.
  • Установить таймер, который будет автоматически по расписанию подавать питание.

Электрическая часть — самая сложная. Придется пробивать в стене штробу, в нее «упаковывать» кабель электропитания, выводить его в место установки выключателя и там подключать в зависимости от выбранного способа.

Как сделать душевую кабину с поддоном из плитки прочесть можно в этой статье.

Проверка вентканала

Установка вентилятора в ванной своими руками начинается после проверки состояния канала. Для этого снимите решетку, если она еще не демонтирована, и поднесите к отверстию пламя (свечу, зажигалку) или листок бумаги. Если пламя или листок стабильно вытягивается в сторону канала, тяга нормальная. Если он то тянется, то отгибается обратно — тяга нестабильна. В этом случае если вы живете в многоквартирном доме, запахи от соседей сверху или снизу могут попадать к вам. Тогда возможен запах в туалете из вентиляции. Необходимо тягу стабилизировать.

Если пламя или листок почти не отклоняются — канал забит или перекрыт. В этом случае плесень и сырость, а также неприятные запах гарантированы во всей квартире, а в ванной, так обязательно.

Насколько работоспособна вентиляция в ванной комнате и туалете проверяется при помощи пламени или листка бумаги

В случае ненормальной тяги жители многоэтажек сами чистят каналы или вызывают эксплуатационные службы. В частных домах в любом случае все ложится на плечи владельцев. Если канал нестабилен, возможно вы вывели его не учтя розу ветров и тяга периодически опрокидывается. Решить проблему можно передвинув выход, но это непросто. Для начала можно попробовать поставить дефлектор (если его нет) или немного увеличить/уменьшить высоту.

Особенности принудительной вентиляции в ванной

При установке вентилятора во время его работы количество выводимого воздуха значительно увеличивается. Но из-за того, что корпус перекрывает часть сечения канала, в другое время, когда вентилятор не работает, поток уменьшается в три раза. В результате общая производительность вентиляционной системы падает.

Чтобы этого не произошло, можно установить вентилятор с расположенной ниже воздухозаборной решеткой и таким образом поднять производительность до нормы. Второй вариант — при монтаже оставить между корпусом и стеной зазор в 1,5-2 см, т.е. сделать ножки. В щель будет заходить воздух и вентиляция будет нормальной в любом случае. Подробнее об этом смотрите в видео.

Выбрав способ установки и тип решетки можно приступать непосредственно к монтажу. Размеры у вентиляторов могут быть разными. Потому каждый случай индивидуален. Но основные шаги стандартны:

  • На плитке под корпус необходимо сделать отверстие. Проще всего — приставить вентилятор и обрисовать. Затем специальной насадкой на дрель или болгаркой вырезать соответствующего размера дыру.
  • Снять с вентилятора лицевую панель. Она крепится одним болтиком в нижней части. Болтик открутили, решетку сняли. Теперь видны отверстия под крепеж. Вставляем в таком виде вентилятор на место (в канал), отмечаем на плитке карандашом или маркером места, где будут болты.
  • Сверлом соответствующего диаметра делаем отверстия в плитке и стене под размер дюбеля.
  • В плитке делаем надрез, куда пропустим провод электропитания.
  • Вставляем дюбеля.
  • Протягиваем через специальное отверстие на корпусе вентилятора электрические провода (если отверстия нет, его сверлят).
  • Устанавливаем на место, закручиваем болты.
  • Подключаем провода.
  • Проверяем работоспособность и устанавливаем решетку.

Про выбор вентилятора и расчет его производительности читаем тут.

Для деревянных туалетов все это справедливо лишь отчасти. Читайте о том, как избавиться от запахов уличном туалете тут.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
