Вентиляция погреба с двумя трубами и система с одной трубой — освещаем тщательно

Рекомендации по выбору вентиляции

Есть несколько существенных моментов, которые нужно учитывать при проектировании системы. Работа вентиляции естественного типа во многом зависит от климата, характерного для данной местности, времени года, уличной температуры.

Она наиболее эффективна в зимнее время, поскольку в холодный сезон существует большая разница между внутренней и наружной температурой, за счет чего обеспечивается хорошая циркуляция воздуха.

Закладка вентиляционных отверстий в процессе строительства

Усиление вентиляции и формирование продух

Вентилятор в приточном отверстие

Вентилятор с вытяжной трубой

Но в то же время существует опасность чрезмерного увеличения воздухообмена, что не есть хорошо, т.к. морозный воздух может привести к промерзанию погреба, а соответственно, и хранящихся там продуктов. Поэтому необходимо следить за температурой и при существенном понижении, закрывать продухи.

В летний период, когда разница внутреннего и наружного температурного режима минимальна, циркуляция воздуха может полностью прекратиться. Поэтому приточно-вытяжная система, базирующая на принципе естественной вентиляции, не подходит для установки в регионах с жарким климатом.

В таких климатических условиях необходимо использовать комбинированную вентиляционную систему.

Для обустройства вентиляции небольшого погреба можно ограничиться одной трубой. Но чтобы она могла одновременно функционировать на вывод и прием воздуха, ее необходимо по вертикальной оси разделить на два канала.

Для каждого канала устанавливается своя задвижка, которая регулирует интенсивность и скорость притока и оттока воздушного потока.

Проверить функционирование такой вентиляции можно, приложив листок бумаги к каждому выходному отверстию.

При установке однотрубной вентиляции труба делится на два независимых канала, один из которых служит для приема уличного воздуха, а другой предназначен для отвода из помещения теплых воздушных масс

Обратная тяга в погребе. Правильная (рабочая) вентиляция погреба

Базовое условие хорошего обмена воздухом между атмосферой погреба и улицей — это наличие достаточно сильной тяги. Под тягой подразумевается процесс движения газов по вентиляционным каналам. Существует два вида каналов — приточные и вытяжные. Если говорить о том, как сделать вентиляцию в погребе эффективной, то здесь достаточно одной трубы на вытяжку и одной на приток свежего воздуха. При необходимости увеличить интенсивность подачи и оттока воздуха, в одну из труб (как правило вытяжную) дополнительно устанавливается вентилятор.

Устройство вентиляции может быть реализовано с естественной и принудительной циркуляцией (ЕЦ и ПЦ). В большинстве случаев нет смысла организовывать принудительную вентиляцию, так как он связан с рядом сложностей. На процесс покупки, установки и эксплуатации соответствующего оборудования уходит значительное количество времени и ресурсов. Кроме того, для неё необходимо производить подробный расчёт, который требует не только глубоких познаний в теме, но и наличия дополнительных измерительных приборов. Классическая вентиляция куда более простая и надёжная. Движение воздуха в ней проходит за счёт естественных законов физики.

Чтобы эти законы действовали согласно нашим нуждам, точки входа и выхода воздуха должны быть строго в определённых местах. Во-первых, труба притока размещается в нижней части помещения, на высоте не более 20 см от пола. Начало трубы — место входа воздуха с улицы — также должно быть расположено как можно ближе к земле. Делать вход воздуха в погреб из отапливаемого помещения дома крайне не рекомендуется. Влажный тёплый воздух из внутренних комнат дома будет проникать в прохладный погреб и оставлять там конденсат на стенах и потолке.

Оптимальная высота трубы подачи над уровнем грунта не ниже 1,2 метра. Именно на таком расстоянии воздух будет содержать минимально допустимое количество пыли для обеспечения комфортного дыхания человека в подвале или погребе.

Во-вторых, труба оттока (вытяжка) должна устанавливаться максимально высоко у потолка, в противоположном углу погреба, относительно приточного канала. Это обеспечит качественное перемешивание всех газовых масс внутри помещения и позволит избежать их застоя в отдельных местах. Точку выхода трубы на улицу следует поднимать насколько возможно выше над уровнем погреба. Чем больше будет перепад высот между точками входа и выхода воздуха, тем сильнее будет тяга.

Погребу площадью до 20 м² будет вполне достаточно одной трубы диаметром 110 мм на приток и одного канала такого же сечения на вытяжку. Воздуха будет не хватать только в том случае, если тяга будет слабой. А этот вопрос решается созданием большого перепада высот между точками входа и выхода. Если нет возможности создать достаточный перепад высот, то на верхний конец (тот, что на улице) вытяжки вместе с защитным зонтиком устанавливается специальный дефлектор.

Дефлектор — это устройство, которое увеличивает силу тяги в вентиляционном канале за счёт силы ветра. Потоки воздуха обдувают дефлектор, который, с помощью своей специально рассчитанной конструкции, создаёт разряженную атмосферу в вытяжном канале. За счёт этого воздух начинает активно «вытягиваться» из вентилируемого помещения. Здесь стоит сказать, что эффективность устройства во многом зависит от силы ветра, так что будьте внимательны при выборе подходящей конструкции. Наиболее распространённый и простой в изготовлении на данный момент — это дефлектор ЦАГИ. Его чертежи есть в открытом доступе.

Вытяжной канал обязательно должен быть утеплён. Как вариант, большую часть трубы можно протянуть по закрытым помещениям (будь то гараж или помещения частного дома), а утеплить только небольшой участок, который выходит на улицу. Утепление необходимо делать для того, чтобы зимой в трубе не образовывался конденсат. При значительных минусовых температурах он будет постепенно замерзать и со временем полностью перекроет вытяжной канал.

Схемы

Схем, по которым выполняется обустройство вентилирования подвала, три:

  1. стандартная система с одной трубой для вытяжки воздуха;
  2. установку двух труб — для отвода и поступления воздуха;
  3. принудительная аэрация.

Выбирают одну из схем в зависимости от типа подвального помещения, его расположения.

В яме

Для небольших погребов с отдельным выходом на поверхность вентиляция делается из одной трубы, которая позволяет устроить циркуляцию так, как это необходимо. Температура воздуха в погребе всегда плюсовая, даже зимой.

Более тёплые слои поднимаются вверх, по вытяжной трубе уходят наружу. На их место приходят холодные воздушные массы, поступающие через приточные клапаны в двери или люке, а затем, по законам физики, опускаются вниз, к полу. По мере прогревания воздух снова прогревается, устремляется вверх, и цикл повторяется.

Для подвала площадью не более 10 кв. м берут трубу не менее 16 см в диаметре, делают её двухканальной.

Совет Для эффективной циркуляции воздуха вентиляционный канал устанавливают на противоположной от входа стене, а воздушная среда в подвале полностью обновляется.

В гараже

Гараж нуждается в вентиляции так же, как любое помещение. Правильно организованная аэрация выводит из помещения вредные выхлопные газы, токсичные испарения, препятствует образованию конденсата на стенах и в смотровой яме. Автомобиль своевременно просушивается, металлические поверхности защищены от ржавчины.

Способы устройства вентиляции в гаражном помещении:

  • Естественная вентиляция. Перфоратором вырезаются отверстия в стене: одно для поступления свежего воздуха на расстоянии 10–15 см от пола. Другое — для вывода отработанного воздуха в 10 см от потолка на противоположной стороне. Заводится за крышу минимум на полметра.

    В проёмы вставляется асбестовая или пластиковая труба, щели заделываются цементным раствором. Снаружи отверстия труб прикрываются решётками для защиты от грызунов и мусора.

  • Принудительная вентиляция. Поступают по принципу естественной, но с установкой вентиляторов в проёмы. Такая система эффективнее, но дороже. Для подземных гаражей способ — единственно возможный.
  • Комбинированный способ, когда совмещают принудительную вентиляцию с естественной. Воздух подаётся приточной трубой, а отвод осуществляется вентилятором.

В яме гаража

Вентиляция в гаражном подвале выполняет непрерывную подачу свежего воздуха, выводит неприятные запахи, влагу и испарения, предупреждает появление конденсата, что препятствует порче техники.

Воздухообмен обеспечивается естественным и принудительным типом вентиляции. Оба способа имеют свои достоинства и недостатки:

  • Первая проста в установке, не требует больших расходов, но недостаточно эффективна, если помещение слишком большое.
  • Вторая более надёжная, но требует покупки вентилятора.

Правила обустройства естественной вентиляции:

  1. Трубы проводят в противоположных углах. Вытяжную трубу выводят сквозь пол и крышу гаража или вдоль любой стены протяжённостью не менее 3 метров. При этом край трубы находится на метр выше уровня гаража, дополнена дефлектором для улучшения тяги.
  2. Край входной трубы размещают на 35–55 см выше уровня пола подвала и на расстоянии не менее 2 метров от пола к потолку.

Предлагаем к просмотру видео о вентиляционной системе в яме гаража:

В частном доме

Обустраивая вентиляцию подвала, находящегося в доме, учитывают площадь помещения. Для небольшого пространства с отдельным выходом на улицу достаточно установить естественную вентиляцию с одной трубой.

Если в погребе нет отдельного входа, обеспечивают воздухообмен двумя трубами в противоположных углах. Они выводятся следующими способами:

  1. Вытяжную шахту проводят с наружной стороны здания, длина составляет 2 м от заборного отверстия. Край приточной трубы размещается на уровне цоколя.
  2. Если другие постройки мешают выводу, воздуховод прокладывается сквозь крышу, при этом край вытяжки находится выше конька.

Системы вентиляции

Их две: естественная и принудительная. Наиболее подходящей будет естественная, приточно-вытяжная. Физический принцип работы: температурная разница атмосферы и подземного помещения вызывает движение воздушных потоков. Между ними происходит воздухообмен.

Преимущества:

  • Возможность построить самостоятельно.
  • Небольшая стоимость.
  • Не используются энергоносители.
  • После определения оптимального режима работы не требует (за исключением особо морозных дней) постоянного контроля.

Естественная вентиляция имеет два варианта: с одной или двумя трубами.

Естественная вентиляция в погребе

Естественное проветривание погреба считается простым, так как подобные системы легко монтировать, а для их обустройства не требуется много материалов. Однако следует учитывать, что обеспечить стабильный микроклимат в помещении будет сложнее, чем при использовании приточно-вытяжной системы. Кроме того, если показатели температуры внутри погреба и снаружи будут совпадать, циркуляция воздуха может быть минимальной или полностью отсутствовать.

Поэтому, если вы планируете хранить в подвале продукты, которым требуется определенная температура, лучше приложить немного больше усилий и обустроить приточно-вытяжную систему.

Однотрубная

Вентиляция погреба с одной трубой – это устройство только вытяжки. Роль приточки выполняет входная дверь или люк. Такая схема применяется мало, в совсем небольших (до 6 м2) или старых погребах.

Диаметр тубы при такой схеме – не менее 200 мм. Её делят на два канала с задвижками и таким образом обеспечивают воздухообмен.

Двухтрубная

Вентиляция погреба с двумя трубами – универсальная схема, которая может работать как естественным образом, так и принудительно.

Основные элементы.

  1. Приточная труба – обеспечивает подачу воздуха.
  2. Зонтик (ещё лучше дефлектор), сетка для защиты от осадков, мусора и грызунов.
  3. Входной участок трубы располагается на высоте 20 – 30 см от пола.
  4. Вытяжная труба на расстоянии 0 – 10 см от потолка.
  5. Аналогично п. 2.

Устраивается вентиляция одновременно со строительством. Других вариантов просто нет. На фото не видно, как будет заходить приточка. Не рекомендуется делать повороты с углом 90°. Лучше использовать два отвода по 45°.

Расчет диаметра труб для вентиляции погреба

Если план помещения не имеет каких-либо нестандартных особенностей, то рассчитать диаметр трубы можно самостоятельно. Согласно стандартам, один квадратный метр подвала равен 26 квадратным сантиметрам вентиляционной трубы. Благодаря этому соотношению складывается алгоритм расчета диаметра:

  • измерить площадь подвального помещения;
  • разделить площадь на 26 см2;
  • умножить получившееся значение на 3,14;

Для удобства расчета предлагается таблица значений для небольших погребов:

Площадь помещения, м2
468910121518
Сечение воздуховода,

см2

104156208234260312390468
Диаметр трубы1114161718202225

Согласно правилам установки вентиляции в погребе, сечение трубы должно быть на 10-15% больше, чем рассчитывалось

Также важно брать в учет, что качественная система воздухообмена подразумевает наличие задвижек каналов

Принудительная вентиляция в погребе своими руками

Фактически принудительная вентиляция отличается от естественной только тем, что внутрь труб (вентиляционных каналов) устанавливают вентиляторы, которые обеспечивают более интенсивный приток и отведение воздуха

Принцип работы

Принцип действия принудительной вентиляции достаточно простой. В самом простом варианте вентилятор устанавливают только на вытяжную трубу. Таким образом создается более активное движение воздуха через приточное отверстие.

В больших помещениях есть смысл устанавливать вентиляторы и на вытяжную, и на приточную. В данном случае справиться самому будет сложно и лучше обратиться к специалисту, который поможет определиться подходящий диаметр труб и мощность вентиляторов.

Оборудование

Поскольку принудительное проветривание считается более надежным и современным, для его обустройства понадобится дополнительное оборудование. Конечно, в первую очередь нужно подготовить необходимое количество каналов подходящего диаметра. После этого следует купить вентиляторы подходящего размера и мощности.

Также необходимо предусмотреть гидроизоляцию приборов от влаги, которая может попадать в помещение снаружи или просачиваться сквозь стены.

Если в погребе нет вентиляции. Требования к обустройству подвала

Подвальное помещение, как правило, есть в каждом частном доме. Многие обитатели частного сектора оборудуют в нем хозяйственные помещения, погреб, устраивают сауны, спортзалы, комнаты для отдыха, что требует обустройства сложной системы принудительной вентиляции.

Однако чаще всего подвал применяется для хранения продуктовых запасов, которые хоть и нуждаются в определенном микроклимате, но не требуют устройства принудительной вытяжки.

В этом случае вполне достаточно будет сделать естественную приточно-вытяжную вентиляцию.

Отсутствие или недостаточная вентиляция погреба является главной причиной увеличения влажности и образования плесени

Тем не мене, чтобы обеспечить сохранность продуктов и правильное функционирование погреба, необходимо придерживаться некоторых правил в обустройстве этого помещения.

Рассмотрим их детальнее:

  1. Исключить попадание в подвал естественного освещения . В подвале не должно быть окон, допускается периодическое использование электрического освещения.
  2. Организовать благоприятный температурный режим. Для этого погреб обустраивают таким образом, чтобы одна из его сторон контактировала с наружной стеной дома.
  3. Обеспечить нормальный воздухообмен помещения , что обеспечивается наличием вентиляции.
  4. Поддерживать необходимую влажность помещения . Оптимальный показатель – порядка 90%. Этот параметр также зависит от вентиляции.
  5. Обустроить хорошую гидроизоляцию , чтобы исключить попадание в погреб грунтовых вод.

Из приведенного выше перечня требований к правильному обустройству подвала видно, что два из пяти необходимых условий обеспечивает вентиляция.

Но чтобы она эффективно функционировала и создавала оптимальный режим для хранения продуктов, нужно соблюдать определенные правила ее установки.

Самой элементарной системой вентиляции являются продухи, которые устанавливают в цоколе с противоположных сторон дома. Они подходят для подвалов малой площади с высотой потолка не более двух метров. Чтобы в погреб не попадал мусор, и не пролезли грызуны, отверстия закрывают решеткой

Недостаточное вентилирование помещения приводит к увеличению влажности и образованию плесени, избыточное может стать причиной излишней сухости подвала, что также неблагоприятно отразится на сохранности урожая.

Поэтому здесь нужно придерживаться правила золотой середины, но чтобы его соблюсти, важно сделать правильные расчеты, которые зависят от размеров и характеристики помещения

Дефлектор для вентиляции в погребе: как сделать устройство своими руками

Принцип работы дефлектора состоит в том, что воздушные потоки, рассекаясь о диффузор, создают в вентиляционной трубе повышенную тягу, за счет чего осуществляется циркуляция воздуха. Использование дефлекторов позволяет сэкономить на электроэнергии, а также увеличить эффективность работы принудительной системы вентиляции. Кроме того, такая конструкция может успешно использоваться и в системе естественного типа.

Различают несколько типов дефлекторов. Рассмотрим самые популярные из них.

ASTATO – дефлектор, который может работать от электродвигателя или от ветра. Конструкция устройства подразумевает наличие специального датчика, который автоматически отключает механическую тягу при достаточной силе ветра. Такой вариант устройства выгодно использовать в тех случаях, когда силы ветра не всегда хватает для обеспечения нормальной циркуляции воздуха. Электродвигатель в таких моделях является достаточно экономным, так что можно не переживать по поводу перерасхода энергии.

Дефлектор-флюгер – вращается исключительно за счет силы ветра, хорош тем, что может подстраиваться под любое направление воздушных потоков. К недостаткам можно отнести то, что входящие в состав конструкции подшипники нуждаются в регулярной смазке и периодической замене. Кроме того, если вы используете такой дефлектор в схеме вентиляции погреба, то учтите, что при низких температурах его механизм может замерзнуть.

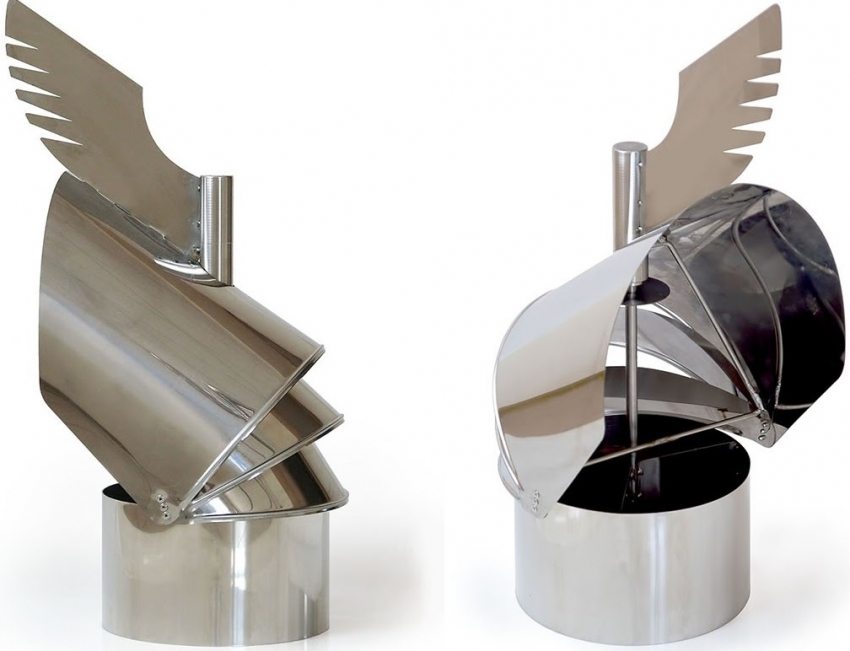

Дефлектор-флюгер

Статический дефлектор – относительно новая модель, которая характеризуется наличием эжектирующего вентилятора. При относительно высокой стоимости обладает такими преимуществами, как пониженный уровень шума при работе, высокая эффективность, отвод влаги из системы.

Ротационная турбина – устанавливает в местности со стабильным сильным ветром, поэтому такая конструкция не пользуется большой популярностью.

Кроме этого, существуют шарообразные и Н-образные дефлекторы, дефлекторы Григоровича и другие варианты. Выбор модели зависит от особенностей вентиляционной системы и местности, в которой располагается подвал.

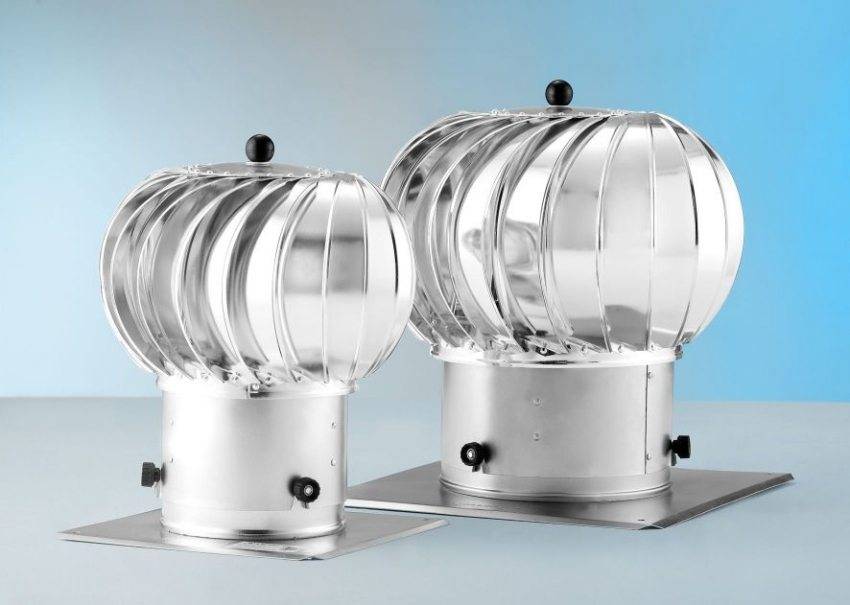

Ротационные вентиляционные дефлекторы

Изготовление дефлектора своими руками

Данное устройство чаще всего изготавливается из листов оцинкованной или нержавеющей стали, а также из пластика. Пластиковые модели дешевле, чем их стальные аналоги, и привлекательнее выглядят, но не могут похвастаться долговечностью. Кроме того, пластиковые дефлекторы очень чувствительны к высоким температурам, поэтому не стоит устанавливать их в том случае, если вентиляционная система совмещает в себе функции дымохода.

Перед тем как приступить непосредственно к изготовлению дефлектора, необходимо рассчитать его параметры. Высота дефлектора рассчитывается по формуле: H = 1,7xD, в которой D – это диаметр вентиляционной трубы. Ширина колпака равна диаметру, умноженному на 1,8, а ширина диффузора – диаметр, умноженный на 1,3.

Чертежи вентиляционного дефлектора своими руками выполняют на картоне или плотной бумаге, после чего по ним вырезают детали из металла или пластика. Для работы вам понадобятся следующие инструменты и материалы:

  • бумага или картон для чертежей;
  • ножницы по металлу для вырезания деталей;
  • лист металла или пластика;
  • маркер или строительный карандаш;
  • дрель со сверлами различного диаметра.

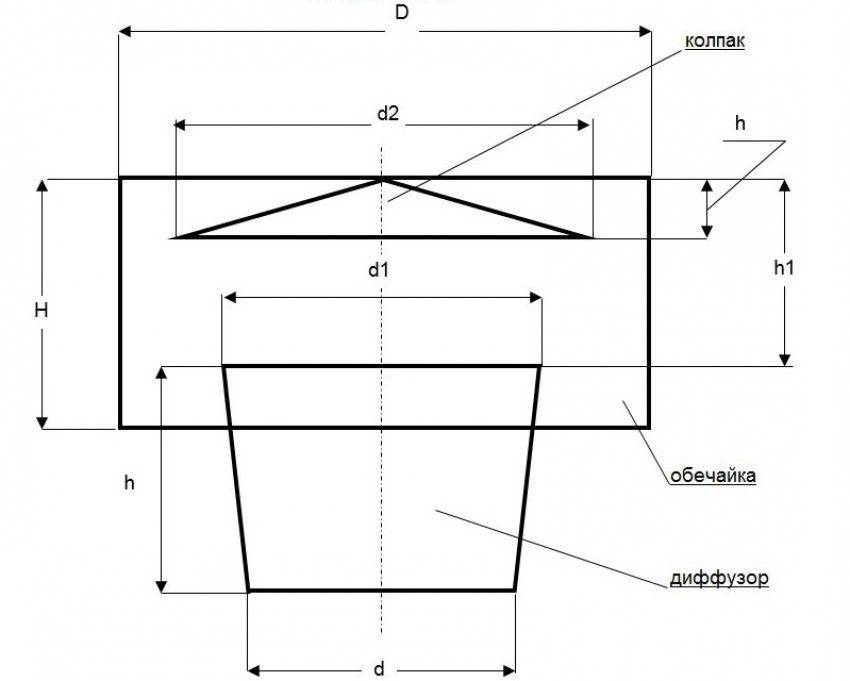

Эскиз дефлектора: d — диаметр трубы; d1 = d*1,26; d2 = d*1,7; h = d; h1 = d*0,7; h2 = d*0,25; D = d*2; H = d*1,2

Также рекомендуется при работе использовать средства индивидуальной защиты, то есть специальные очки и перчатки. Само изготовление дефлектора производится в следующем порядке:

  1. Контуры изделия переносятся с чертежа на лист металла. Сюда входят развертки колпака, внешнего цилиндра, стоек и диффузора.
  2. При помощи ножниц по металлу данные части вырезаются.
  3. Соединение частей между собой осуществляется при помощи заклепочного пистолета.
  4. Готовый дефлектор устанавливается на оголовке трубы и закрепляется хомутами.

При устройстве вентиляции в погребе, монтаж дефлектора является очень ответственным моментом. Установку устройства лучше всего производить вдвоем, так как работы обычно проводятся на высоте. Сначала на выходе вентиляционной трубы закрепляется нижний цилиндр конструкции. Делается это при помощи хомутов либо специальных болтов с дюбелями. После этого к цилиндру крепится диффузор, поверх которого устанавливается защитный колпак. Места соединения частей при помощи болтов рекомендуется дополнительно обработать специальным антикоррозийным составом.

На схеме вытяжки в погребе дефлектор занимает очень важное место, поэтому его сборке и монтажу необходимо уделять особое внимание

Конструкции различных дефлекторов вентиляционных труб

Виды систем вентиляции погреба

Существует несколько разных типов вентиляции подвала в зависимости от габаритов и возможностей. Ниже перечислены особенности, преимущества и недостатки каждого из них.

Естественная

Заключается в таком размещении трубопровода, чтобы обеспечить естественную циркуляцию воздушных потоков. В результате холодный и теплый воздух сменяют друг друга.

Необходимо качественно продумать схему расположения элементов конструкции, чтобы достичь требуемого результата.

Не рекомендуется размещать трубы для притока и оттока слишком низко. Из-за этого возможно скопление конденсата на потолке, что окажет негативное влияние на всю конструкцию дома.

Обратите внимание! Если помещение слишком больше, то такая система вентиляции может не сработать особенно при наличии дополнительных зон

Среди достоинств данной конструкции следует отметить следующие:

  • не требуется устанавливать дополнительное оборудование для вентиляции воздуха;
  • установка достаточно простая, поэтому не требуется помощи специалистов – это не займет много вашего времени;
  • для эффективной циркуляции воздушных потоков необходимо обеспечить оптимальный уровень перепадов температур – чем он выше и лучше, тем быстрее происходит смена воздуха в помещении;
  • невысокая стоимость конструкции;
  • при работе не возникает посторонних шумов, поэтому ничто не помешает спокойному отдыху;
  • долгий срок службы.

Для обеспечения оптимальной эффективности такой системе требуются две трубы, приточная и вытяжная.

Недостатки конструкции:

  • система перестает функционировать при одинаковой температуре снаружи и внутри здания;
  • в некоторых случаях может потребоваться установка дополнительного оборудования для обеспечения конвекции.

Принудительная

Для обустройство принудительных систем применяются вентилирующие установки – вентиляторы. Для правильного обустройства необходимо предварительно составить схему размещения всех приборов.

Существует несколько разных вариантов, которые применяются в зависимости от особенностей отдельного помещения.

Приточная

Простая система, которая заключается в размещении вытяжного отверстия на максимально высоком месте. Конструкцию размещают выше уровня пола, чтобы избежать порчи грызунами.

Подходит также для обустройства естественных систем вентиляции.

Отличается простотой установки и относительной дешевизной. Не требует особых усилий. Является дополнением к основным системам вентиляции.

Вытяжная

Заключается в обустройстве нескольких труб для притока и оттока воздуха. Одна из них предназначается для того, чтобы выводить из помещения застоявшиеся воздушные потоки. Другая используется для обеспечения поступления нового воздуха.

В самом простом варианте достаточно разместить вентилятор у вытяжного воздуховода.

Комбинированная

Заключается в использовании преимуществ перечисленных выше типов вентиляции. В трубах воздух искусственно охлаждается или нагревается, что позволяет сымитировать настоящие воздушные потоки. В зависимости от обустройства и используемых электрических приборов отличается коэффициент полезного действия. Обычно он достигает шестидесяти процентов.

Такая система характерна для обустройства домов нового поколения.

Требования к обустройству подвала

Подвальное помещение, как правило, есть в каждом частном доме. Многие обитатели частного сектора оборудуют в нем хозяйственные помещения, устраивают сауны, спортзалы, комнаты для отдыха, что требует обустройства сложной системы принудительной вентиляции.

Однако чаще всего подвал применяется для хранения продуктовых запасов, которые хоть и нуждаются в определенном микроклимате, но не требуют устройства принудительной вытяжки. В этом случае вполне достаточно будет сделать естественную приточно-вытяжную вентиляцию.

Отсутствие или недостаточная вентиляция погреба является главной причиной увеличения влажности и образования плесени

Тем не мене, чтобы обеспечить сохранность продуктов и правильное функционирование погреба, необходимо придерживаться некоторых правил в обустройстве этого помещения:

  1. Исключить попадание в подвал естественного освещения. В подвале не должно быть окон, допускается периодическое использование электрического освещения.
  2. Организовать благоприятный температурный режим. Для этого погреб обустраивают таким образом, чтобы одна из его сторон контактировала с наружной стеной дома.
  3. Обеспечить нормальный воздухообмен помещения, что обеспечивается наличием вентиляции.
  4. Поддерживать необходимую влажность помещения. Оптимальный показатель – порядка 90%. Этот параметр также зависит от вентиляции.
  5. Обустроить хорошую гидроизоляцию, чтобы исключить попадание в погреб грунтовых вод.

Из приведенного выше перечня требований к правильному обустройству подвала видно, что два из пяти необходимых условий обеспечивает вентиляция. Но чтобы она эффективно функционировала и создавала оптимальный режим для хранения продуктов, нужно соблюдать определенные правила ее установки.

Самой элементарной системой вентиляции являются продухи, которые устанавливают в цоколе с противоположных сторон дома. Они подходят для подвалов малой площади с высотой потолка не более двух метров. Чтобы в погреб не попадал мусор, и не пролезли грызуны, отверстия закрывают решеткой

Недостаточное вентилирование помещения приводит к увеличению влажности и образованию плесени, избыточное может стать причиной излишней сухости подвала, что также неблагоприятно отразится на сохранности урожая.

Поэтому здесь нужно придерживаться правила золотой середины, но чтобы его соблюсти, важно сделать правильные расчеты, которые зависят от размеров и характеристики помещения. Галерея изображений
Фото из
Независимо от статуса и назначения подвального помещения, в нем обязательно должен быть организован нормальный воздухообмен

Галерея изображений
Фото из
Независимо от статуса и назначения подвального помещения, в нем обязательно должен быть организован нормальный воздухообмен

В частично или полностью заглубленное в землю помещение должен поступать воздух в необходимом для осушения и проветривания объеме

Из подвалов и погребов должно беспрепятственно отводиться столько воздуха, сколько поступает через приточное устройство в единицу времени

По способу побуждения движения воздуха вентиляционные системы делятся на искусственные и естественные. В первом случае воздух перемещается под воздействием вентиляторов, во втором — за счет сил гравитации

Вентилирование погребов и подвальных помещений предотвратит намокание и постепенное разрушение строительных конструкций, которые в формате подвалов выполняют функции подземной части основания здания

В случае обустройства подвального или цокольного помещения для эксплуатации в качестве жилого или офисного пространства требуется сооружение искусственной, т.е. механической вентиляции

В погребах и подвалах, предназначенных исключительно для хранения заготовок и прочих запасов, достаточно устроить естественную систему

В механических системах вентилирования вентилятор может устанавливаться как на приток, так и на вытяжку. Но работает или только вытяжка, или приток

Вентиляция — обязательная система для погребов и подвалов

Приточное отверстие в цоколе дома

Вытяжная асбестовая труба из погреба

Приточные устройства механической вентиляции

Предотвращение разрушения строительных конструкций

Вентиляция эксплуатируемого подвала

Вентилирование погребов с продуктами

Система вентилирования с одной трубой

Виды

Все типы вентиляции делятся на несколько видов, в зависимости от ее назначения, сложности обустройства и принципа действия. Но принцип действия любой из них будет основан на законах физики о движении воздушных масс. Холодный воздух опускается вниз, а теплый поднимается вверх.

Естественная приточная вентиляция

Простейшая, система продухов в фундаменте или цоколе. Обустраивается на этапе строительства дома и представляет собой небольшие отверстия в верхней части подвального помещения.

Если подвал находится ниже уровня земли, то вытяжка обустраивается с помощью пластиковых или асбестоцементных труб диаметром 10-15 см. Они выводятся над поверхностью на высоту 30 см и прикрываются решетками от мусора и грызунов. Такой способ является естественным и зависит от колебаний уличной температуры, силы ветра, влажности.

При расчете ее пропускной способности берется 1/400 от общей площади подвального помещения – так получим суммарную площадь всех продухов.

Отверстия должны располагаться с подветренной стороны, наименее подверженной осадкам. Дома со сложной формой фундамента и расположенные в низменных местах могут иметь до одного отверстия на каждые 3-4 метра. Продухи закрываем решетками с наружной стороны.

Этот недорогой вариант хорошо подходит для вентиляции гаражей и нежилых подвалов или в качестве дополнительного средства к основной системе проветривания.

Естественная вытяжная вентиляция

Приточно-вытяжного типа. Для правильной работы потребуется установить две трубы для вентиляции, а устройство приточно-вытяжной вентиляции выглядит так.

  • Первая труба располагается под самым потолком подвала и предназначена для оттока теплого воздуха. Вытяжную трубу размещаем как можно выше, желательно на уровне конька крыши. Это необходимо для обеспечения хорошей тяги. Часть трубы, которая находится на открытом воздухе, обязательно должны быть утеплена, чтобы исключить обмерзание в зимний период и прикрыта козырьком от осадков.
  • Вторая труба для притока свежего воздуха располагается на высоте 30-40 сантиметров от уровня пола, а ее вход располагаем на улице в метре над землей и прикрываем решеткой. Конвекция будет происходить за счет разницы температур уличного и подвального воздуха. Эффективнее всего такая система будет работать при разнесении приточных каналов по разным сторонам подвала.

Недостаток у всех естественных вытяжных вентиляционных систем один – это зависимость от погодных условий и преобладающих ветров. Не будет она работать, если температура в подвале и на улице сравняется.

Принудительная

Применяется, если естественная приточная вентиляция не может справиться или нет физической возможности ее использовать. Обычно используется в следующих случаях:

  • Площадь подвального помещения от 40 м2 или имеет несколько изолированных друг от друга помещений;
  • Высокая влажность помещения, когда конденсат в вытяжном канале замерзает зимой и ухудшает проходимость воздушных масс;
  • Архитектура дома не предусматривает высоких вентиляционных труб;
  • В подвале оборудуется сауна, кафе, тренажерный зал, мастерская или другой источник неприятных запахов.

Устройство принудительной приточно-вытяжной вентиляции имеет систему каналов и вентиляторов, перегоняющих воздух.

Главное условие – это заставить воздух постоянно циркулировать, что обеспечивается синхронной работой вытяжных и приточных вентиляторов. Их количество рассчитывается в зависимости от объема погреба или подвала и пропускной способности воздуховодов.

Приточно вытяжная вентиляция с рекуперацией тепла

Для цокольного этажа, в котором планируется постоянное проживание недостаточно установить просто систему принудительного проветривания. Помещение в обязательном порядке утепляется и проводится его гидроизоляция. Также решается вопрос с отоплением и подогревом.

Все чаще в такие схемы встраивается приточно-вытяжная с рекуперацией тепла.

В вытяжную трубу поступает уже хорошо прогретый воздух, а чтобы не выбрасывать в атмосферу уже готовые калории воздух пропускают через специальный керамический рекуператор. Нагреваясь, он отдает тепло свежему воздуху. Воздушные потоки при этом не пересекаются. КПД такого устройства составляет 50-90% в зависимости от конструкции теплообменника. Все рекуператоры тепла очень надежны, не требуют дополнительного обслуживания и могут служить десятилетиями.

Оборудуется влагоуловителями, фильтрами от пыли, датчиками, контролирующими влажность и температуру воздуха. Для жилого помещения эти показатели лежат в пределах 50-65% относительной влажности и 18-220С . Такие системы чаще всего встречаются в «умных домах», а их монтаж сложен и должен проводиться только профессионалами.

Использование электроприборов для принудительной или комбинированной вентиляции

Поддерживать оптимальный микроклимат с помощью электрических осушителей, обогревателей – логичное решение, но…

Напряжение сети не должно превышать 42 В для сырых помещений и 12 В для особо сырых. Нелишне напомнить, что пол в погребе токопроводящий.

Вот что написано в ПУЭ.

«1.1.8. Сырые помещения – относительная влажность воздуха превышает 75 %.

1.1.9. Особо сырые помещения – относительная влажность около 100 % (потолок, пол, стены, предметы покрыты влагой)».

Исходя из этого установка выключателей, розеток, любых приборов, работающих от 220 В, запрещается. Это просто опасно для жизни. Если не вашей, то пользователей, незнакомых с особенностями высокого напряжения при высокой влажности.

Понижающий трансформатор на 12, 24, 36 В, установленный за пределами хранилища – единственное разумное решение.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
