Устройство вентиляции погреба с одной и двумя трубами: обзор важных технических аспектов

Виды систем вентиляции погреба

Существует несколько разных типов вентиляции подвала в зависимости от габаритов и возможностей. Ниже перечислены особенности, преимущества и недостатки каждого из них.

Естественная

Заключается в таком размещении трубопровода, чтобы обеспечить естественную циркуляцию воздушных потоков. В результате холодный и теплый воздух сменяют друг друга.

Необходимо качественно продумать схему расположения элементов конструкции, чтобы достичь требуемого результата.

Не рекомендуется размещать трубы для притока и оттока слишком низко. Из-за этого возможно скопление конденсата на потолке, что окажет негативное влияние на всю конструкцию дома.

Среди достоинств данной конструкции следует отметить следующие:

• не требуется устанавливать дополнительное оборудование для вентиляции воздуха;
• установка достаточно простая, поэтому не требуется помощи специалистов – это не займет много вашего времени;
• для эффективной циркуляции воздушных потоков необходимо обеспечить оптимальный уровень перепадов температур – чем он выше и лучше, тем быстрее происходит смена воздуха в помещении;
• невысокая стоимость конструкции;
• при работе не возникает посторонних шумов, поэтому ничто не помешает спокойному отдыху;
• долгий срок службы.

Для обеспечения оптимальной эффективности такой системе требуются две трубы, приточная и вытяжная.

Недостатки конструкции:

• система перестает функционировать при одинаковой температуре снаружи и внутри здания;
• в некоторых случаях может потребоваться установка дополнительного оборудования для обеспечения конвекции.

Принудительная

Для обустройство принудительных систем применяются вентилирующие установки – вентиляторы. Для правильного обустройства необходимо предварительно составить схему размещения всех приборов.

Существует несколько разных вариантов, которые применяются в зависимости от особенностей отдельного помещения.

Приточная

Простая система, которая заключается в размещении вытяжного отверстия на максимально высоком месте. Конструкцию размещают выше уровня пола, чтобы избежать порчи грызунами.

Подходит также для обустройства естественных систем вентиляции.

Отличается простотой установки и относительной дешевизной. Не требует особых усилий. Является дополнением к основным системам вентиляции.

Вытяжная

Заключается в обустройстве нескольких труб для притока и оттока воздуха. Одна из них предназначается для того, чтобы выводить из помещения застоявшиеся воздушные потоки. Другая используется для обеспечения поступления нового воздуха.

В самом простом варианте достаточно разместить вентилятор у вытяжного воздуховода.

Комбинированная

Заключается в использовании преимуществ перечисленных выше типов вентиляции. В трубах воздух искусственно охлаждается или нагревается, что позволяет сымитировать настоящие воздушные потоки. В зависимости от обустройства и используемых электрических приборов отличается коэффициент полезного действия. Обычно он достигает шестидесяти процентов.

Такая система характерна для обустройства домов нового поколения.

Также конструкция может обустраиваться дополнительными датчиками, системами контроля температуры и другими элементами.

Использование электроприборов для принудительной или комбинированной вентиляции

Поддерживать оптимальный микроклимат с помощью электрических осушителей, обогревателей – логичное решение, но…

Напряжение сети не должно превышать 42 В для сырых помещений и 12 В для особо сырых. Нелишне напомнить, что пол в погребе токопроводящий.

Вот что написано в ПУЭ.

«1.1.8. Сырые помещения – относительная влажность воздуха превышает 75 %.

1.1.9. Особо сырые помещения – относительная влажность около 100 % (потолок, пол, стены, предметы покрыты влагой)».

Исходя из этого установка выключателей, розеток, любых приборов, работающих от 220 В, запрещается. Это просто опасно для жизни. Если не вашей, то пользователей, незнакомых с особенностями высокого напряжения при высокой влажности.

Понижающий трансформатор на 12, 24, 36 В, установленный за пределами хранилища – единственное разумное решение.

Системы вентиляции

Их две: естественная и принудительная. Наиболее подходящей будет естественная, приточно-вытяжная. Физический принцип работы: температурная разница атмосферы и подземного помещения вызывает движение воздушных потоков. Между ними происходит воздухообмен.

Преимущества:

• Возможность построить самостоятельно.
• Небольшая стоимость.
• Не используются энергоносители.
• После определения оптимального режима работы не требует (за исключением особо морозных дней) постоянного контроля.

Естественная вентиляция имеет два варианта: с одной или двумя трубами.

Естественная вентиляция в погребе

Естественное проветривание погреба считается простым, так как подобные системы легко монтировать, а для их обустройства не требуется много материалов. Однако следует учитывать, что обеспечить стабильный микроклимат в помещении будет сложнее, чем при использовании приточно-вытяжной системы. Кроме того, если показатели температуры внутри погреба и снаружи будут совпадать, циркуляция воздуха может быть минимальной или полностью отсутствовать.

Поэтому, если вы планируете хранить в подвале продукты, которым требуется определенная температура, лучше приложить немного больше усилий и обустроить приточно-вытяжную систему.

Однотрубная

Вентиляция погреба с одной трубой – это устройство только вытяжки. Роль приточки выполняет входная дверь или люк. Такая схема применяется мало, в совсем небольших (до 6 м2) или старых погребах.

Диаметр тубы при такой схеме – не менее 200 мм. Её делят на два канала с задвижками и таким образом обеспечивают воздухообмен.

Двухтрубная

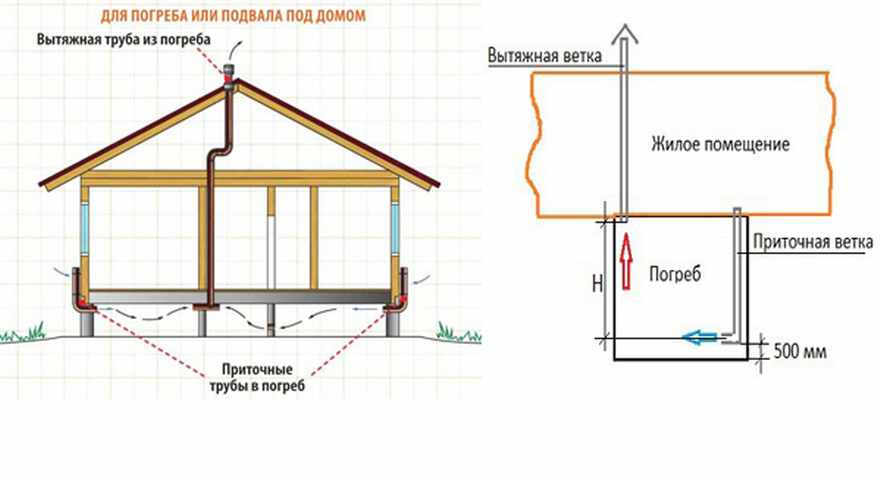

Вентиляция погреба с двумя трубами – универсальная схема, которая может работать как естественным образом, так и принудительно.

Основные элементы.

1. Приточная труба – обеспечивает подачу воздуха.
2. Зонтик (ещё лучше дефлектор), сетка для защиты от осадков, мусора и грызунов.
3. Входной участок трубы располагается на высоте 20 – 30 см от пола.
4. Вытяжная труба на расстоянии 0 – 10 см от потолка.
5. Аналогично п. 2.

Устраивается вентиляция одновременно со строительством. Других вариантов просто нет. На фото не видно, как будет заходить приточка. Не рекомендуется делать повороты с углом 90°. Лучше использовать два отвода по 45°.

Расчет диаметра труб для вентиляции погреба

Если план помещения не имеет каких-либо нестандартных особенностей, то рассчитать диаметр трубы можно самостоятельно. Согласно стандартам, один квадратный метр подвала равен 26 квадратным сантиметрам вентиляционной трубы. Благодаря этому соотношению складывается алгоритм расчета диаметра:

• измерить площадь подвального помещения;
• разделить площадь на 26 см2;
• умножить получившееся значение на 3,14;

Для удобства расчета предлагается таблица значений для небольших погребов:

	Площадь помещения, м2
4	6	8	9	10	12	15	18
Сечение воздуховода, см2	104	156	208	234	260	312	390	468
Диаметр трубы	11	14	16	17	18	20	22	25

Согласно правилам установки вентиляции в погребе, сечение трубы должно быть на 10-15% больше, чем рассчитывалось

Также важно брать в учет, что качественная система воздухообмена подразумевает наличие задвижек каналов

Принудительная вентиляция в погребе своими руками

Фактически принудительная вентиляция отличается от естественной только тем, что внутрь труб (вентиляционных каналов) устанавливают вентиляторы, которые обеспечивают более интенсивный приток и отведение воздуха

Принцип работы

Принцип действия принудительной вентиляции достаточно простой. В самом простом варианте вентилятор устанавливают только на вытяжную трубу. Таким образом создается более активное движение воздуха через приточное отверстие.

В больших помещениях есть смысл устанавливать вентиляторы и на вытяжную, и на приточную. В данном случае справиться самому будет сложно и лучше обратиться к специалисту, который поможет определиться подходящий диаметр труб и мощность вентиляторов.

Оборудование

Поскольку принудительное проветривание считается более надежным и современным, для его обустройства понадобится дополнительное оборудование. Конечно, в первую очередь нужно подготовить необходимое количество каналов подходящего диаметра. После этого следует купить вентиляторы подходящего размера и мощности.

Также необходимо предусмотреть гидроизоляцию приборов от влаги, которая может попадать в помещение снаружи или просачиваться сквозь стены.

Системы вентиляции

Их две: естественная и принудительная. Наиболее подходящей будет естественная, приточно-вытяжная. Физический принцип работы: температурная разница атмосферы и подземного помещения вызывает движение воздушных потоков. Между ними происходит воздухообмен.

Преимущества:

• Возможность построить самостоятельно.
• Небольшая стоимость.
• Не используются энергоносители.
• После определения оптимального режима работы не требует (за исключением особо морозных дней) постоянного контроля.

Естественная вентиляция имеет два варианта: с одной или двумя трубами.

Естественная вентиляция в погребе

Естественное проветривание погреба считается простым, так как подобные системы легко монтировать, а для их обустройства не требуется много материалов. Однако следует учитывать, что обеспечить стабильный микроклимат в помещении будет сложнее, чем при использовании приточно-вытяжной системы. Кроме того, если показатели температуры внутри погреба и снаружи будут совпадать, циркуляция воздуха может быть минимальной или полностью отсутствовать.

Поэтому, если вы планируете хранить в подвале продукты, которым требуется определенная температура, лучше приложить немного больше усилий и обустроить приточно-вытяжную систему.

Однотрубная

Вентиляция погреба с одной трубой – это устройство только вытяжки. Роль приточки выполняет входная дверь или люк. Такая схема применяется мало, в совсем небольших (до 6 м2) или старых погребах.

Диаметр тубы при такой схеме – не менее 200 мм. Её делят на два канала с задвижками и таким образом обеспечивают воздухообмен.

Двухтрубная

Вентиляция погреба с двумя трубами – универсальная схема, которая может работать как естественным образом, так и принудительно.

Основные элементы.

1. Приточная труба – обеспечивает подачу воздуха.
2. Зонтик (ещё лучше дефлектор), сетка для защиты от осадков, мусора и грызунов.
3. Входной участок трубы располагается на высоте 20 – 30 см от пола.
4. Вытяжная труба на расстоянии 0 – 10 см от потолка.
5. Аналогично п. 2.

Устраивается вентиляция одновременно со строительством. Других вариантов просто нет. На фото не видно, как будет заходить приточка. Не рекомендуется делать повороты с углом 90°. Лучше использовать два отвода по 45°.

Расчет диаметра труб для вентиляции погреба

Если план помещения не имеет каких-либо нестандартных особенностей, то рассчитать диаметр трубы можно самостоятельно. Согласно стандартам, один квадратный метр подвала равен 26 квадратным сантиметрам вентиляционной трубы. Благодаря этому соотношению складывается алгоритм расчета диаметра:

• измерить площадь подвального помещения;
• разделить площадь на 26 см2;
• умножить получившееся значение на 3,14;

Для удобства расчета предлагается таблица значений для небольших погребов:

	Площадь помещения, м2
4	6	8	9	10	12	15	18
Сечение воздуховода, см2	104	156	208	234	260	312	390	468
Диаметр трубы	11	14	16	17	18	20	22	25

Согласно правилам установки вентиляции в погребе, сечение трубы должно быть на 10-15% больше, чем рассчитывалось

Также важно брать в учет, что качественная система воздухообмена подразумевает наличие задвижек каналов

Принудительная вентиляция в погребе своими руками

Фактически принудительная вентиляция отличается от естественной только тем, что внутрь труб (вентиляционных каналов) устанавливают вентиляторы, которые обеспечивают более интенсивный приток и отведение воздуха

Принцип работы

Принцип действия принудительной вентиляции достаточно простой. В самом простом варианте вентилятор устанавливают только на вытяжную трубу. Таким образом создается более активное движение воздуха через приточное отверстие.

В больших помещениях есть смысл устанавливать вентиляторы и на вытяжную, и на приточную. В данном случае справиться самому будет сложно и лучше обратиться к специалисту, который поможет определиться подходящий диаметр труб и мощность вентиляторов.

Оборудование

Поскольку принудительное проветривание считается более надежным и современным, для его обустройства понадобится дополнительное оборудование. Конечно, в первую очередь нужно подготовить необходимое количество каналов подходящего диаметра. После этого следует купить вентиляторы подходящего размера и мощности.

Также необходимо предусмотреть гидроизоляцию приборов от влаги, которая может попадать в помещение снаружи или просачиваться сквозь стены.

Системы вентиляции подвала

Самый распространенный вариант устройства подвального помещения подразумевает расположение погреба под основными комнатами частного дома. В этом случае применяется два варианта устройства вытяжки:

1. двухканальный;
2. одноканальный.

Первый используется чаще всего. Он имеет ряд преимуществ в части обслуживания большего по площади помещения погреба.

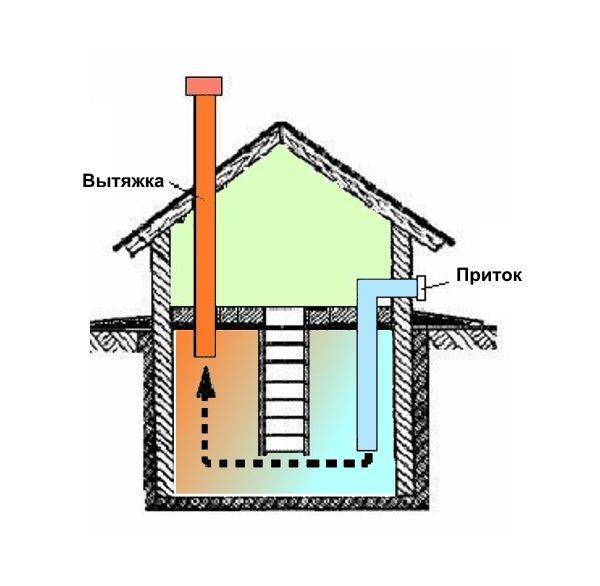

Устройство двухканальной вентиляции

Технология проветривания при двух точках притока и оттока не имеет сложностей в монтаже воздуховодов.

Вентиляцию подвала при идеальном развитии строительного процесса дома следует рассчитывать на этапе начала стройки. Так вы обойдётесь меньшими финансовыми и трудозатратами.

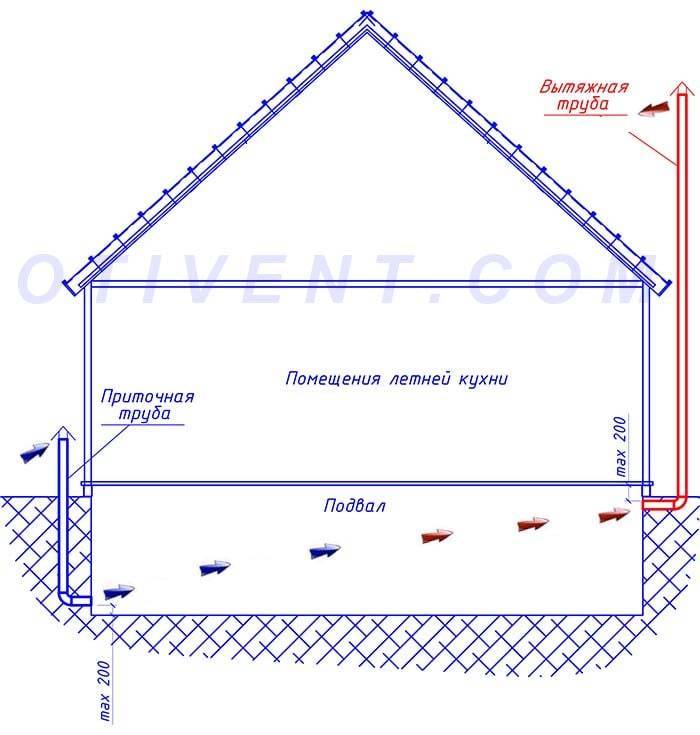

Приточная труба воздуховода.

Устройство притока обеспечивает поступление воздушных масс из окружающей среды, посредством забора воздуха через приёмное отверстие (продух). Продух располагают чаще всего у боковой стены основного здания – возвышение над уровнем домовой отмостки должно составлять 20-30 см.

Само отверстие в трубе закрывают вентиляционной решёткой. При необходимости решётку можно снабдить осевым вентилятором. Воздуховод прокладывают через основание дома, подвальное перекрытие и вводят в подвал. Выходное отверстие вентиляции протягивают почти до пола погреба, отступая 15-20 см. Благодаря такому расположению вентиляционного канала прохладный воздух с улицы попадает в воздуховод, проходит по нему и попадает в подвал у самого пола. После этого происходит его постепенное нагревание и вытеснение верхних слоёв теплого и увлажненного воздуха из подвального помещения через вытяжной трубопровод.

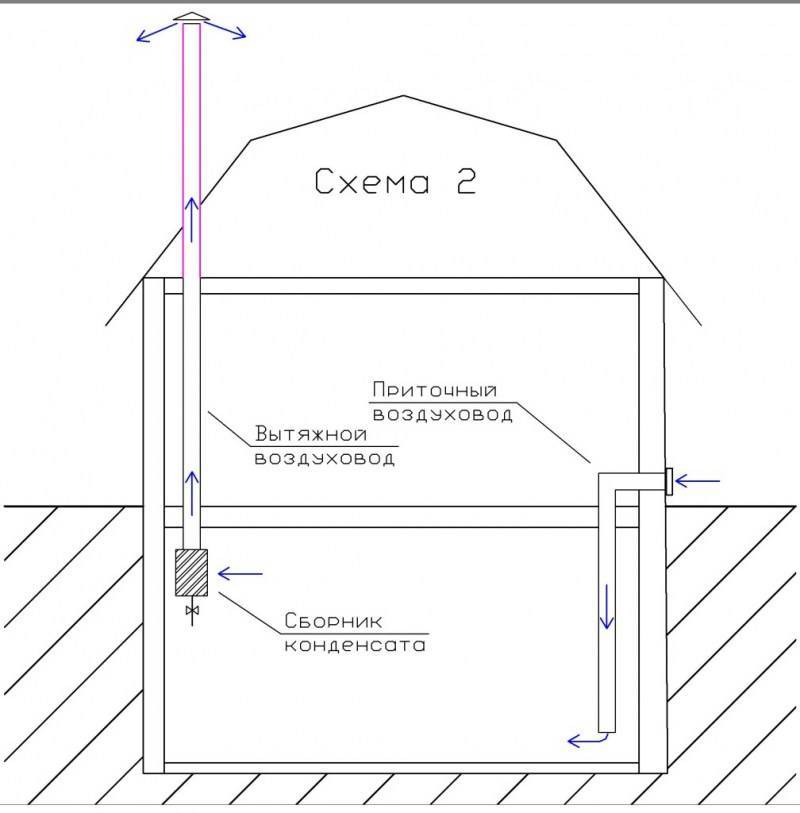

Система оттока загрязнённых масс.

Ее располагают в противоположном углу помещения погреба, по диагонали относительно приточной трубы. Главным принципом является необходимость захвата подогретого воздуха. Это достигается за счёт размещения входа трубы под самым потолком подвала (10-15 см от него). Далее канал вытяжки проходит через потолок основного здания, через чердак на крышу.

В зависимости от формы крыши и от преобладающей розы ветров необходимо добиться условий, при которых ветер будет направлен на установленный предварительно дефлектор над вытяжной трубой. Дефлектор нужен в любом случае, так как он защищает трубу от попадания в неё атмосферных осадков. Также он дополнительно создаёт отрицательное давление под крышкой, благодаря которому поток воздуха в трубе усиливается.

Вытяжной канал следует оборудовать в несколько слоёв для создания необходимого утепления. Для этого на стадии планирования помещений и инженерных сетей дома:

• монтируют кирпичный или деревянный колодец для трубы вентиляции погреба;
• выбирают место для прокладки утеплителя между колодцем и трубой;
• обертывают саму трубу специальным утеплителем, который не будет впитывать влагу.

Утеплять вытяжной воздуховод нужно для того, чтобы в холодный период времени не получить конденсацию воздуха за счёт резкого охлаждения.

 Одноканальная вентиляция

В редких случаях, когда площадь погреба меньше 5 кв.м., можно объединить каналы притока и оттока кислорода в одной трубе. Это основной принцип работы данной системы и главное отличие от двухканального расположения. Трубу разделяют перегородкой, посредством которой получается два канала циркуляции: один на приток, второй на вытяжку.

Рекомендации по выбору вентиляции

Есть несколько существенных моментов, которые нужно учитывать при проектировании системы. Работа вентиляции естественного типа во многом зависит от климата, характерного для данной местности, времени года, уличной температуры.

Она наиболее эффективна в зимнее время, поскольку в холодный сезон существует большая разница между внутренней и наружной температурой, за счет чего обеспечивается хорошая циркуляция воздуха.

Но в то же время существует опасность чрезмерного увеличения воздухообмена, что не есть хорошо, т.к. морозный воздух может привести к промерзанию погреба, а соответственно, и хранящихся там продуктов. Поэтому необходимо следить за температурой и при существенном понижении, закрывать продухи.

В летний период, когда разница внутреннего и наружного температурного режима минимальна, циркуляция воздуха может полностью прекратиться. Поэтому приточно-вытяжная система, базирующая на принципе естественной вентиляции, не подходит для установки в регионах с жарким климатом.

В таких климатических условиях необходимо использовать комбинированную вентиляционную систему.

Для обустройства вентиляции небольшого погреба можно ограничиться одной трубой. Но чтобы она могла одновременно функционировать на вывод и прием воздуха, ее необходимо по вертикальной оси разделить на два канала. Для каждого канала устанавливается своя задвижка, которая регулирует интенсивность и скорость притока и оттока воздушного потока.

Проверить функционирование такой вентиляции можно, приложив листок бумаги к каждому выходному отверстию.

При установке однотрубной вентиляции труба делится на два независимых канала, один из которых служит для приема уличного воздуха, а другой предназначен для отвода из помещения теплых воздушных масс

Общие требования к помещению

Полная температурная стабильность достигается на глубине около 3 м. Северо-восточное расположение входа также помогает сохранять нужные параметры. Надёжная гидроизоляция стен, пола, утепление потолка – аксиома.

Деревянные полки, контейнеры или стеллажи являются нормой, поскольку древесина проводит тепло и холод очень медленно, на ней не образуется конденсат. При использовании в подземных хранилищах её не пропитывают защитными составами, а покрывают олифой.

Циркуляция воздуха имеет решающее значение в борьбе с образованием плесени, поэтому полки, контейнеры должны находиться на расстоянии 3–8 см от стен и пола.

Для отдельно стоящих подземных погребов предпочтительный пол – утрамбованный грунт, естественный источник постоянной температуры и влажности. Бетон хорошо работает и практичен для подвала под жилыми помещениями. А также при высоком уровне грунтовых вод, в местностях, где наблюдается повышенное выделение газа радон.

Каждому погребу нужен термометр и гигрометр для измерения температуры и влажности. Крепится он посредине высоты помещения. Показания следует контролировать, если это возможно, ежедневно.
