Вентиляция гаража своими руками: обзор лучших вариантов обустройства системы воздухообмена

Условия работы и расчет естественной вентиляции

Чтобы самостоятельно построенная вентиляция в гараже работала, ее схема должна учитывать объем воздухообмена, сезонные перепады температур и розу ветров.

Естественная вентиляция гаража напрямую зависит от следующих параметров:

  1. Разница температур между внутренним и наружным воздухом. Атмосфера в гараже должна быть теплее и, следовательно, светлее, чем воздух снаружи. Тогда тяжелый прохладный воздух будет поступать в гараж через приточный воздуховод самотеком, пытаясь заменить менее плотный объем внутренней атмосферы.
  2. Перепад давления между вертикальными положениями входа и выхода. Между входом приточного воздуха и выходом отработанного воздуха требуется разница более 3 м.
  3. Давление движущейся воздушной массы (ветра). С наветренной стороны гаража устанавливается большее давление, с подветренной – пониженное. Расположите приточный воздуховод со стороны преобладающего направления ветра.

Игнорирование этих условий приведет к полной неэффективности естественной добычи. Поэтому зимой желательно установить температуру в гараже выше, чем у дороги, и уменьшить воздухообмен, регулируя степень открытия воздуховодов.

Летом необходимо полностью открывать приточные и вытяжные воздуховоды, опираясь на розу ветров.

Положение приточного воздухозаборника и выхлопной трубы относительно друг друга должно быть по длине коробки или по ее диагонали

Основным параметром воздухообмена является его кратность, то есть количество полных изменений объема атмосферы в гараже уличным воздухом.

Зная нормированный расход приточного и вытяжного воздуха (6-10 раз) и внутренний объем гаража, необходимо рассчитать расход воздуха в час:

L = n • Vg, где

  • L – расход воздуха в час, м3 / ч;
  • n – числовое значение эталона частоты воздухообмена;
  • Vg – воздушный объем гаража, м3.

Чтобы определить объем воздуха, который можно разместить в гараже, необходимо его внутренние размеры умножить на ширину, длину и высоту.

Например, ящик шириной 4 м, длиной 6 и высотой 2,7 м дома Vg = 4 • 6 • 2,7 = 64,8 м3. При выборе, например, смены воздуха семь раз в час такому гаражу потребуется L = 7 • 64,8 = 453,6 м3.

Зная расход воздуха и его скорость, можно вывести из этой диаграммы оптимальный диаметр круглого воздуховода для приточно-вытяжной системы гаража

Для выбора сечения приточного и вытяжного воздуховодов полученное значение L необходимо округлить в большую сторону, достигнув кратности 5.

Следовательно, полученное в нашем расчете значение расхода воздуха необходимо увеличить до 455 м3, так как это число делится без остатка на 5 – 455: 5 = 91.

Далее смотрим на картинку схемы диаметра воздуховодов и выбираем соответствующий параметр.

Учитывая, что скорость воздуха в каналах естественной вентиляции составляет примерно 0,5-1 м / с, для рассчитанного выше «чернового» гаража требуются воздуховоды круглого сечения диаметром 500 мм и более. Или профилированный, с внутренним сечением 450х500 мм.

Для улучшения обдува можно установить не воздуховод, а решетчатый дефлектор на высоте до полуметра от пола гаража. Кроме того, его сечение должно быть в два-три раза больше, чем у дымохода. Вентиляция улучшится, но зимой в гараже промерзнет.

приточную решетку и вытяжной колпак необходимо оборудовать сдвижными или съемными крышками, позволяющими при необходимости уменьшить сечение воздухозаборника.

Обратите внимание на последовательность частичного перекрытия выпускного и подающего отверстий: сначала подача, затем вытяжка. Чтобы выбрать подходящее сечение прямоугольного воздуховода, достаточно найти соответствующий ему диаметр круглой трубы

Чтобы выбрать подходящее сечение прямоугольного воздуховода, достаточно найти соответствующий ему диаметр круглой трубы

В этом случае важно, чтобы сечение выхлопной трубы было не больше сечения забора приточного воздуха – тяга перевернется. Поэтому при частичном закрытии приточного воздуховода обязательно уменьшить сечение выхлопной трубы

Вытяжной канал необходимо прокладывать строго вертикально и не менее чем на 500 мм выше уровня крыши гаража.

Над двускатной крышей вытяжка должна быть поднята на высоту, соответствующую близости к ней конька крыши (см. Схему на изображении).

При наличии смотровой ямы для ремонта и погреба для хранения продуктов в гараже потребуется установка отдельных приточно-вытяжных воздуховодов для вентиляции подземных помещений.

Поэтому нужна отдельная труба для подачи воздуха в погреб и вторая, вертикальная, в канализацию.

Самый простой вариант устройства вентиляции в гараже – установка настенного клапана, который помимо обеспечения воздухообмена может выполнять работы по обогреву и фильтрации потока

Как сделать естественную вентиляцию своими руками

Рассмотрим, как сделать вентиляцию в гараже без помощи профессионалов. Перед началом работ строение необходимо утеплить, чтобы не допустить скопления конденсата внутри гаража.

Правила обустройства сети:

  1. Приточное отверстие располагается не ниже 10 см от поверхности пола. Чтобы в него не попадал мусор, патрубок закрывается сеткой.
  2. Для защиты от снега выводной патрубок приточки делать на высоте от 30 см относительно грунта.
  3. Вытяжка располагается в верхней части строения напротив приточного отверстия. Лучше разнести точки по диагонали и как можно дальше друг от друга. Размещать вытяжку нужно на расстоянии в 10 см от кровли. Вывод минимум на 50 см выше горизонта крыши. Для защиты от осадков на выходной конец надеть грибок.
  4. Приток допустимо организовывать решетками, вмурованными в стены гаража, ворот. Эффективный воздухообмен поддерживается при условии, что размер решеток больше сечения трубы вытяжки в 3 раза.

Выбор схемы вентиляции и расчет

Схема вентиляции в гараже своими руками выбирается под каждое индивидуальное помещение.

Условия:

  • простота выполнения;
  • доступность ремонта;
  • максимальный воздухообмен;
  • сниженные потери тепла;
  • возможность переустройства сети.

Последний пункт обязателен, поскольку в летнее время хозяину может потребоваться установить вентилятор. В зимний период чаще всего надо перекрывать интенсивный доступ холодного воздуха.

Расчет диаметра вентиляционных каналов выполняется двумя способами:

  1. По формуле на 1м2 площади принимается по 15 мм сечения трубы. Получается, что для площади в 10 м2 выбирают трубу диаметром в 150 мм.
  2. По формуле: сумма сечения отверстий = 0,3% площади гаража. Такой расчет выполняется для одноканальной механической сети.

Естественная вентиляция в гараже особых расчетов не требует, важно выполнять правила:

  • приточное отверстие расположить с наветренной стороны;
  • выход приточки обустроить на расстоянии в 10 см от пола или в 30 см от грунта;
  • сверху патрубок защитить решеткой;
  • вытяжка располагается по диагонали как можно дальше от приточного отверстия;
  • обустройство вытяжного патрубка не ниже чем в 10 см от потолка;
  • вывод трубы воздуховода на расстоянии от 50 см выше горизонта крыши;
  • воздуховод защитить грибком и сеткой.

Инструменты и материалы

Конструктивно сеть состоит из ряда элементов, которые потребуются мастеру:

  • труба притока диаметром до 250 мм;
  • труба вытяжки диаметром до 250 мм;
  • емкость для сбора конденсата;
  • сетки и решетки для патрубков;

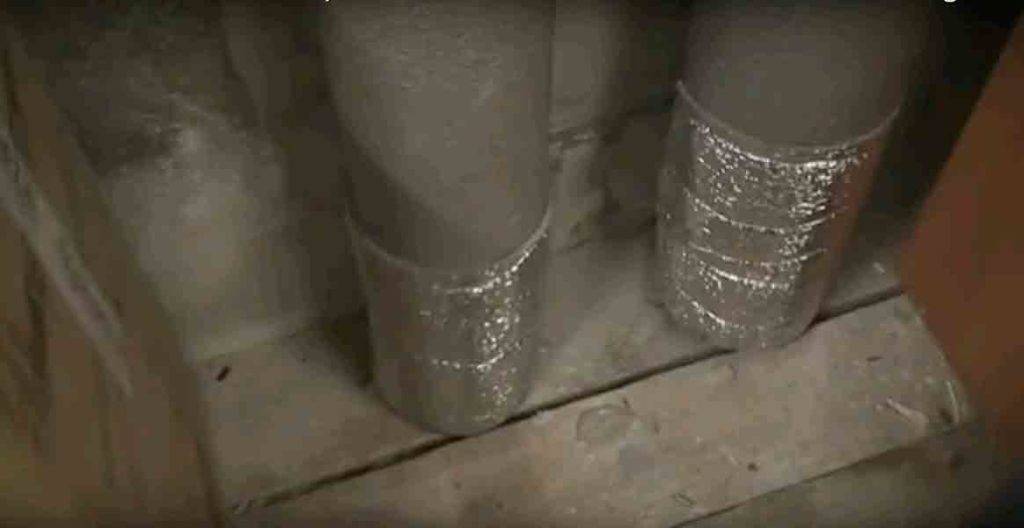

  • теплоизоляционный материал;
  • герметик;
  • перфоратор;
  • доборные элементы.

Трубы подбирают по материалу в зависимости от назначения помещения. В бытовых стандартных гаражах применяют ПВХ изделия с армированием. Они обладают низким линейным расширением и прочнее продукции без армирования. Для строений с повышенными температурами практичнее брать стальные трубы, но только с оцинковкой или из нержавейки. Стоит это дорого, зато прослужат трубы дольше, чем без защитного покрытия.

Монтаж и проверка вентиляции

Монтаж вентиляции в гараже начинается с подготовки инструментов и нарезки труб. Для разрезания пригодится ножовка по металлу или пластику.

Как обустраивается вентиляция в гараже своими руками поэтапно:

  1. Определить зоны размещения трубопроводов вытяжки и притока. Пробурить отверстия.
  2. Зафиксировать вытяжной воздуховод. Нижний конец расположить в 1,5 м от пола – тут все зависит от высоты подвала. Внешняя часть трубопровода выводится наружу на 0,5-1,5 м выше точки крыши.
  3. Установить вытяжную трубу. Можно сделать это сквозь пол гаража и кровлю. Допустимо выводить через стену. В этом случае устройство вентиляции в погребе гаража такое – нижняя часть выходного трубопровода расположена горизонтально. Она выходит через боковую стену за пределы строения, поднимается рядом со стеной гаража.
  4. Установить приточный воздуховод. Тут нижняя часть заводится в смотровую яму или погреб. Заводить надо так, чтобы конец располагался в противоположной от вытяжки стороне. Фиксируется труба на расстоянии в 0,5 м от пола. Другой конец вывести наружу за стену гаража, расположив в 30 см от уровня грунта.

Теперь все отверстия закрываются сетками, верхний конец на крыше дополняется грибком. Для сбора конденсата под выходным патрубком ставится емкость.

Проверить тягу поможет любой дымный прибор, например, пакля. Поднести к вытяжному патрубку дым, отследить, как среда вытягивается через трубопровод. Как правило, проблем с вытяжкой не бывает, а приточка организуется автоматически после удаления отработанной среды. Приточный воздуховод проверяется горящей свечой – поднести пламя к выходному патрубку, оно должно отклониться в сторону входящего потока.

Естественная вентиляция подвала в гараже

Естественное устройство вентиляции в подвале гаража – самый простой, наименее затратный из всех возможных способов. Данный вариант проветривания отличается преимущественно недостатками, нежели достоинствами. Но при определенных условиях может стать довольно хорошим решением организации воздухообменных процессов подземного хранилища.

Плюсы:

  • Легкость монтажа, простой принцип действия, основанный на законах физики.
  • Доступная стоимость.
  • Минимум усилий по установке.

Минусы:

  • Силы естественного воздушного потока может не хватить для хорошего проветривания подвального пространства. Особенно, если оно постоянно набирает влагу из земли.
  • Летом, когда температура воздуха высокая, тяга слабеет, иногда совсем прекращается, циркуляция воздуха останавливается.
  • Большая зависимость от атмосферных условий среды.
  • Сбой воздухообмена из-за сильного ветра с неподходящей стороны.

Естественная вентиляция может быть эффективной, когда:

Как сделать естественную вентиляцию своими руками

Рассмотрим, как сделать вентиляцию в гараже без помощи профессионалов. Перед началом работ строение необходимо утеплить, чтобы не допустить скопления конденсата внутри гаража.

Правила обустройства сети:

  1. Приточное отверстие располагается не ниже 10 см от поверхности пола. Чтобы в него не попадал мусор, патрубок закрывается сеткой.
  2. Для защиты от снега выводной патрубок приточки делать на высоте от 30 см относительно грунта.
  3. Вытяжка располагается в верхней части строения напротив приточного отверстия. Лучше разнести точки по диагонали и как можно дальше друг от друга. Размещать вытяжку нужно на расстоянии в 10 см от кровли. Вывод минимум на 50 см выше горизонта крыши. Для защиты от осадков на выходной конец надеть грибок.
  4. Приток допустимо организовывать решетками, вмурованными в стены гаража, ворот. Эффективный воздухообмен поддерживается при условии, что размер решеток больше сечения трубы вытяжки в 3 раза.

Выбор схемы вентиляции и расчет

Схема вентиляции в гараже своими руками выбирается под каждое индивидуальное помещение.

Условия:

  • простота выполнения;
  • доступность ремонта;
  • максимальный воздухообмен;
  • сниженные потери тепла;
  • возможность переустройства сети.

Последний пункт обязателен, поскольку в летнее время хозяину может потребоваться установить вентилятор. В зимний период чаще всего надо перекрывать интенсивный доступ холодного воздуха.

Расчет диаметра вентиляционных каналов выполняется двумя способами:

  1. По формуле на 1м2 площади принимается по 15 мм сечения трубы. Получается, что для площади в 10 м2 выбирают трубу диаметром в 150 мм.
  2. По формуле: сумма сечения отверстий = 0,3% площади гаража. Такой расчет выполняется для одноканальной механической сети.

Естественная вентиляция в гараже особых расчетов не требует, важно выполнять правила:

  • приточное отверстие расположить с наветренной стороны;
  • выход приточки обустроить на расстоянии в 10 см от пола или в 30 см от грунта;
  • сверху патрубок защитить решеткой;
  • вытяжка располагается по диагонали как можно дальше от приточного отверстия;
  • обустройство вытяжного патрубка не ниже чем в 10 см от потолка;
  • вывод трубы воздуховода на расстоянии от 50 см выше горизонта крыши;
  • воздуховод защитить грибком и сеткой.

Инструменты и материалы

Конструктивно сеть состоит из ряда элементов, которые потребуются мастеру:

  • труба притока диаметром до 250 мм;
  • труба вытяжки диаметром до 250 мм;
  • емкость для сбора конденсата;
  • сетки и решетки для патрубков;
  • теплоизоляционный материал;
  • герметик;
  • перфоратор;
  • доборные элементы.

Трубы подбирают по материалу в зависимости от назначения помещения. В бытовых стандартных гаражах применяют ПВХ изделия с армированием. Они обладают низким линейным расширением и прочнее продукции без армирования. Для строений с повышенными температурами практичнее брать стальные трубы, но только с оцинковкой или из нержавейки. Стоит это дорого, зато прослужат трубы дольше, чем без защитного покрытия.

Монтаж и проверка вентиляции

Монтаж вентиляции в гараже начинается с подготовки инструментов и нарезки труб. Для разрезания пригодится ножовка по металлу или пластику.

Как обустраивается вентиляция в гараже своими руками поэтапно:

  1. Определить зоны размещения трубопроводов вытяжки и притока. Пробурить отверстия.
  2. Зафиксировать вытяжной воздуховод. Нижний конец расположить в 1,5 м от пола – тут все зависит от высоты подвала. Внешняя часть трубопровода выводится наружу на 0,5-1,5 м выше точки крыши.
  3. Установить вытяжную трубу. Можно сделать это сквозь пол гаража и кровлю. Допустимо выводить через стену. В этом случае устройство вентиляции в погребе гаража такое – нижняя часть выходного трубопровода расположена горизонтально. Она выходит через боковую стену за пределы строения, поднимается рядом со стеной гаража.
  4. Установить приточный воздуховод. Тут нижняя часть заводится в смотровую яму или погреб. Заводить надо так, чтобы конец располагался в противоположной от вытяжки стороне. Фиксируется труба на расстоянии в 0,5 м от пола. Другой конец вывести наружу за стену гаража, расположив в 30 см от уровня грунта.

Теперь все отверстия закрываются сетками, верхний конец на крыше дополняется грибком. Для сбора конденсата под выходным патрубком ставится емкость.

Проверить тягу поможет любой дымный прибор, например, пакля. Поднести к вытяжному патрубку дым, отследить, как среда вытягивается через трубопровод. Как правило, проблем с вытяжкой не бывает, а приточка организуется автоматически после удаления отработанной среды. Приточный воздуховод проверяется горящей свечой – поднести пламя к выходному патрубку, оно должно отклониться в сторону входящего потока.

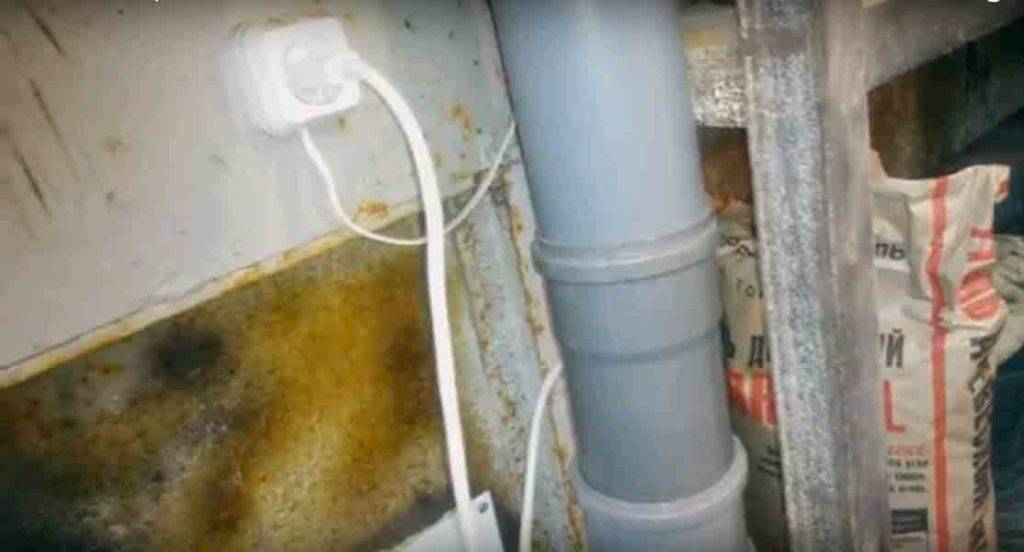

Вытяжка в погребе с одной трубой

Чтобы подвал был вентилируемым, сухим, хватит даже одной трубы. Положительную роль сыграют любые щели.

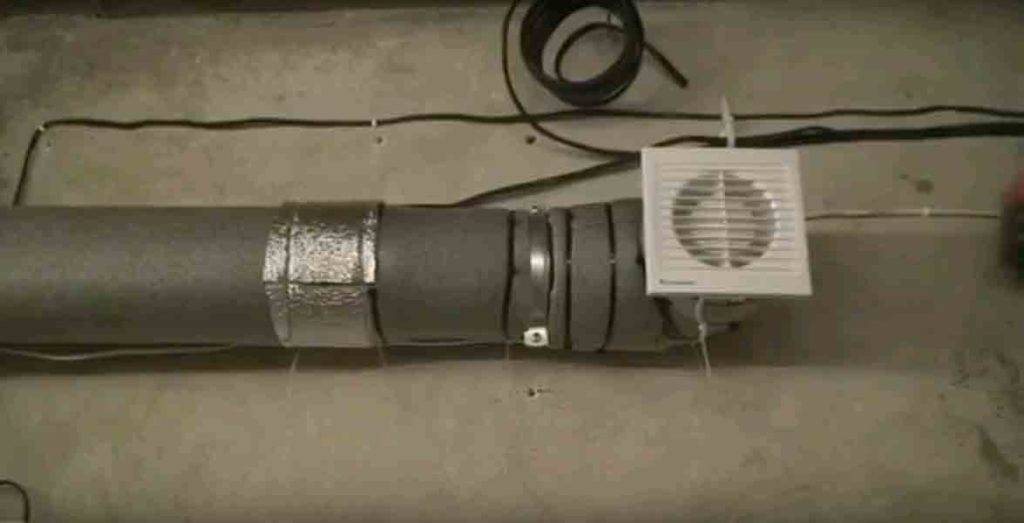

Вытяжка с вентилятором

Единственное, на что стоит обратить внимание, так это то, что диаметр трубки воздуховода обязан быть не более пятнадцати сантиметров. Если не получается наладить циркуляцию воздуха, рекомендовано организовать процесс с помощью механического пробуждения

Все предельно просто: установить вентилятор в вытяжной трубе.

Главная составляющая прекрасного микроклимата в погребе – влажность воздуха, которую можно регулировать с помощью вентилятора

Важно заметить, что слишком высокий уровень влажности ухудшает качество вентилирования. Такое случае в том случае, если в подвал проникают грунтовые воды, что бывает весной при таянии снега

В этот период погреб сыреет, а вентиляционная система не способна справляться с такими серьезными нагрузками.

Читайте еще: как сделать вентиляцию в гараже своими руками.

Решить вопрос можно следующим образом: взять жестянку, она должна быть больше на полтора миллиметра отверстия трубы.
У дна просверлить боковушку, аккуратно вырезать отверстие, а ниже прикрепить винт, чтобы снаружи осталась гайка и резьба. Получается балансировочная самодельная система, способная обиться ровного положения для ветроуловителя. В боковой части банки, а именно напротив отверстия, следует монтировать хвост трапециевидный, чтобы он выполнял функцию флюгера, а именно разворачивал прибор к ветру и ловил воздушные потоки.

Ветроулавливающую систему установить на трубку: поставить ось с резьбой, закрепить кронштейном. В центре просверлить дно, изнутри протянуть болт и навернуть ось с резьбой. Завершить процесс монтажа балансированием. С помощью подобного устройства можно существенно улучшить вентиляцию. Принцип деятельности хитрого прибора невероятно простой. Система поворачивается за счет флюгера таким образом, чтобы боковое отверстие направлялось против воздушного потока. Благодаря такой схеме, чистый воздух может легко проникать в трубу и поступать в подвал.

Рекомендуем полезную статью для дачников и огородников: Как сделать автомат для проветривания теплицы своими руками.

Подводя итоги, можно отметить, что грамотно обустроенная вентиляция показывает собственные приоритеты в течение нескольких недель. Воздух погреба очистится, слегка увлажнится, а продукты не будут промерзать и сохнуть. Что касается показателей температурного режима, то они смогут легко стабилизироваться.

Способы улучшения работы естественной вытяжки гаража

При организации естественной вентиляции своими руками можно добиться оптимального обновления атмосферы в гараже без помощи механических инструментов, например, путем нагрева вытяжной трубы и установки дефлектора. Прогреваемый воздух легче холодного, и, поднимаясь вверх, он будет быстрее выходить через вытяжной канал, заменяясь свежим наружным воздухом.

Для улучшения прогрева воздуха в неотапливаемом гараже достаточно покрасить вытяжной канал черной краской. Так стенки воздуховода будут поглощать больше солнечной энергии, нагревая воздух в канале и выталкивая его вверх. При планировании естественной вентиляции с дальнейшей покраской воздуховода пропадает необходимость в дополнительной теплоизоляции вентканала, поэтому столь простые и доступные меры также помогут снизить расходы на закупку и монтаж основных компонентов системы.

Холода, наступающие с осени, сами по себе не создают особых проблем для находящегося на хранении автомобиля, однако они способы серьезно нарушать работу всей приточно-вытяжной вентиляционной системы. Прогретый двигатель будет отдавать дополнительное тепло в течение часа после заезда автомобиля в гараж, но в дальнейшем в неотапливаемом гараже температура понизится практически до уличных значений, из-за чего перестанет действовать естественная вентиляция.

Для сохранения воздухообмена в помещении и предотвращения обледенения вытяжного канала, в котором будет неизбежно накапливаться конденсат, достаточно приобрести обычную 40-ваттную лампу накаливания. Ее следует установить под проемом вертикального вытяжного канала и оставить включенной. Лампа будет генерировать тепло, обеспечивая движение воздуха на скорости до 0,4 м/с. Дополнительно канал воздуховода необходимо укрыть теплоизоляционным материалом, убедившись, что в него не поступает влага. Недостатком подобного способа улучшения теплообмена становится повышение уровня пожароопасности в помещении, в связи с чем следует приобретать максимально надежные и безопасные лампы накаливания.

Необходимость вентиляции в гараже

Вентиляция гаража зимой очень важна. Из-за разницы температур на морозной улице и в тёплом герметично закрытом гараже, на поверхностях стен и мебели образовывается конденсат. Длительное влияние влаги пагубно сказывается на строении и всех предметах, расположенных в нем.

Деревянные полки и шкафы для инструментов начинают гнить, бетонные покрытия трескаться и покрываться плесенью, а корпус машины и ее детали страдают от коррозии. Часть влаги испаряется, но из-за герметичности строения влага не покидает его пределы. Именно поэтому открывая гараж в зимнее время, многие владельцы машин чувствуют сырость. Летом же – заметна влажная прохлада.

А при условии зимней непогоды со льдом и снегом, человек сам может навредить строению, автомобилю и самому себе. После поездок очень часто на колесах, капоте, и крыше транспортного средства остается снег, в этом случае лучше использовать трубчатые снегозадержатели на крышу. Попав в условия тёплого гаража снег начинает таять.

Поэтому целесообразнее создать качественный воздухообмен, затратив на это немного денег, чем через несколько лет проводить капитальный ремонт автомобиля. Разница стоимости этих работ отличается в несколько раз.

Требования, условия работы и расчет

Нормативы СНиП

По санитарным нормам в нашей стране подача свежего воздуха в гараж не должна быть менее 180 л/час. Если его поступает меньше, то возможно негативное влияние токсичных газов на организм. И этим не нужно пренебрегать. Ведь известно, что увеличение углекислого газа всего на 0,2% может привести к обмороку и дальнейшей остановке дыхания. Следовательно, становится очевидным, что установка соответствующей вытяжки становится не роскошью, а потребностью.

Удобнее рассчитывать вентиляцию в гараже без подвала, и он используется только для сбережения машины. В таком случае достаточно применить элементарные вычисления. Установлено, что для того, чтобы произвести вытяжку в гараже размером 10 м2, достаточно образовать отверстие в 15 см. Соответственно, если помещение в 20 м2, то расчет будет следующим: 15 × 20/10 = 30 см. Это и получится необходимый диаметр трубы для вытяжки.

Со временем требования к вентиляции в гараже меняются и, чтобы произвести правильные вычисления, например, для обеспечения покрасочной камеры, лучше обратиться к специалистам. А для решения бытовых проблем вполне хватит рекомендаций из этой статьи.

При этом нужно лишь учитывать, что усложняют задачу следующие аспекты:

  • смотровая и овощная яма;
  • присутствие помех на пути движения воздушного потока;
  • рядом стоящие жилые здания;
  • совмещение нескольких каналов.

В любом случае, нужно понимать достоинства вытяжки, как грамотно ее устроить, и лишь тогда можно сделать все работы по правилам.

Особенности принудительной вентиляционной системы

Принудительная вентиляционная система обеспечивается двумя вентиляторами, установленными на приточное и вытяжное отверстия. То есть, для ее монтаж начинается так же, как и при условии применения естественного проветривания.

Необходимо просверлить сквозные отверстия в стенах, установить в них трубы и защитные элементы от грызунов, птиц и осадков. Но, с внутренней стороны строения устанавливаются 2 вентилятора. Использование такой системы эффективно в больших гаражах, а также при имеющихся в них ямах.

Такие системы могут укомплектовываться автоматической системой включения и выключения. К тому же есть возможность дополнительного монтажа нагревательных элементов, которые не дают образовываться наледи в морозные зимние дни.

Особенности естественной системы вентиляции для гаража

При естественном воздухообмене, циркулирование воздушных масс осуществляется за счет разницы температурных режимов внутри гаража и за его пределами. Чтобы обеспечить самопроизвольное движение воздушных потоков потребуется установка двух вентиляционных отверстий: приточного — для подачи чистого воздуха и вытяжного — для вывода отработанных воздушных масс.Организация такого типа вентиляции производится при возведении несущих конструкций и заключается в монтаже труб с предварительно просчитанным диаметром.

Чтобы обеспечить правильный воздухообмен, нужно выполнить следующие правила:

  1. Приточное отверстие располагают на отметке не ниже 10 сантиметров от уровня пола. Чтобы не допустить попадания пыли и мусора, воздуховод закрывают специальной сеткой. Чтобы избежать попадания снега зимой воздуховод с уличной стороны должен быть не ниже 30 сантиметров от поверхности грунта.
  2. Отверстие под вытяжку монтируют в противоположном верхнем углу (по диагонали или просто максимально удаленно от притока по возможности), в 10 сантиметрах от верхнего перекрытия/линии пересечения кровли и стены. Трубу для отведения отработанного воздуха выводят над крышей на высоту 50 сантиметров и укрывают защитным «грибком».
  3. Роль приточных отверстий также могут исполнять решетки, которые вмонтируют в ворота. Эффективный воздухообмен в таком случае возможен, если сечение решеток будет вдвое — втрое больше диаметра вытяжной трубы.
  4. Ускорению процесса вывода загрязненных воздушных масс может поспособствовать дефлектор, вмонтированный в вытяжку. Благодаря ему происходит формирование зоны сниженного давления, отчего грязный воздух быстрее удаляется в отводящее отверстие. Чтобы не допустить образования конденсата на дефлекторе используют дополнительную теплоизоляцию.

 *Совет: чтобы предотвратить «опрокидывание» тяги в холодное время года, нужно следить, чтобы площади вытяжных и приточных устройств были равны между собой. Кроме того можно самостоятельно регулировать воздухообмен при помощи утепленных шиберов.  В сезон морозов следует последовательно закрывать сначала приточное, а затем и вытяжное отверстие.

Плюсом подобной системы вентиляции для гаража является ее дешевизна. В качестве недостатков можно отметить невозможность полноценно контролировать качество воздухообмена ввиду нестабильности погодных явлений (силу и направление воздуха, температуру, перепады давления).

Виды вентиляции

Какой бы у вас ни был гараж, есть ли у него подвал или смотровая яма – вентиляция необходима обязательно.

Существует несколько видов вентиляции такого помещения.

Естественная

Естественная вентиляция – самый бюджетный вариант

Свежий воздух в гараж поступает из-за разницы температур на улице и внутри помещения. Для естественной циркуляции воздуха необходимо предусмотреть 2 вентиляционных отверстия – приточное и вытяжное. Обновление воздуха поможет ускорить дефлектор, размещённый в вытяжном отверстии. Поблизости от этого устройства создаётся участок низкого давления, что позволяет быстро удалять воздух.

Воздушные потоки перемещаются благодаря обычным физическим законам:

  1. Разница в плотности холодного и нагретого воздуха.
  2. Воздействие потоков ветра.
  3. Перемещение воздушных масс в результате взаимодействия высокого и низкого давления.

При использовании естественной вентиляции не забывайте:

  1. В летнее время циркуляция воздуха заметно снижается.
  2. Из-за резкого изменения давления могут появляться сквозняки.
  3. Необходимо постоянно контролировать состояние вентиляционных отверстий и при необходимости их чистить.

Такая вентиляция в основном подойдёт тем, кто не хочет тратить много денег.

Принудительная

Принудительная вентиляция требует тщательного проектирования

Даёт возможность частично или полностью отказаться от дополнительного обогрева гаража, доводя температуру воздуха до 5 градусов тепла. Приточная часть содержит в своём составе фильтр, вентилятор и электрокалорифер. Воздух удаляется из помещения с помощью осевого или канального вентилятора, который установлен в воздуховоде. Перед поступлением воздуха в помещение он проходит фильтр и подогревается калорифером. Удаление отработанного воздуха производится при работе канальных вентиляторов.

Принудительный воздухообмен во время проектирования требует правильных расчётов по точному определению необходимому сечению воздуховода, мощности вентилятора и других рабочих параметров. Чаще всего создают вентиляционные каналы сечением 160-180 мм

Для такой конструкции важно правильно поместить отверстия в разных концах помещения по диагонали

Комбинированная

Комбинированная вентиляция отличается от естественной наличием дополнительного оборудования

Разновидность естественной вентиляции, она отличается только удалением отработанного воздуха – процесс происходит с помощью дополнительного оборудования. При этом способе на вытяжном отверстии ставят электровентилятор. Способ проветривания независим от изменений природы и требует меньших затрат, чем принудительная вентиляция. Минус этого метода в том, что поток воздуха не очищается и не подогревается, а за вентиляционными каналами нужно постоянно следить и очищать их от грязи и наледи.

Приточная

Приточная вентиляция не удаляет отработанный воздух, а обновляет его

В этом названии слово «приточно» сообщает, что основная функция вентиляции заключается не в удалении отработанного воздуха, а только в обновлении его объёма с помощью закачки свежего.

Конструкция такой вентиляции выставляет собственные требования:

  • Вентиляционные выходы, в отличие от вытяжной системы, должны находиться невысоко, в идеале – максимум на высоте 30-50 см от пола.
  • Выходы в этой системе нужно делать в 2 раза шире, чем при устройстве вытяжной вентиляции.
  • Каналы нужно размещать так, чтобы потоки ветра почаще задували в них. Поступление свежего воздуха в помещение удобней всего организовать, установив внизу ворот решётку. Если у вас длинный гараж, то лучше всего разместить вентиляционные каналы в длинной стене по центру гаража.

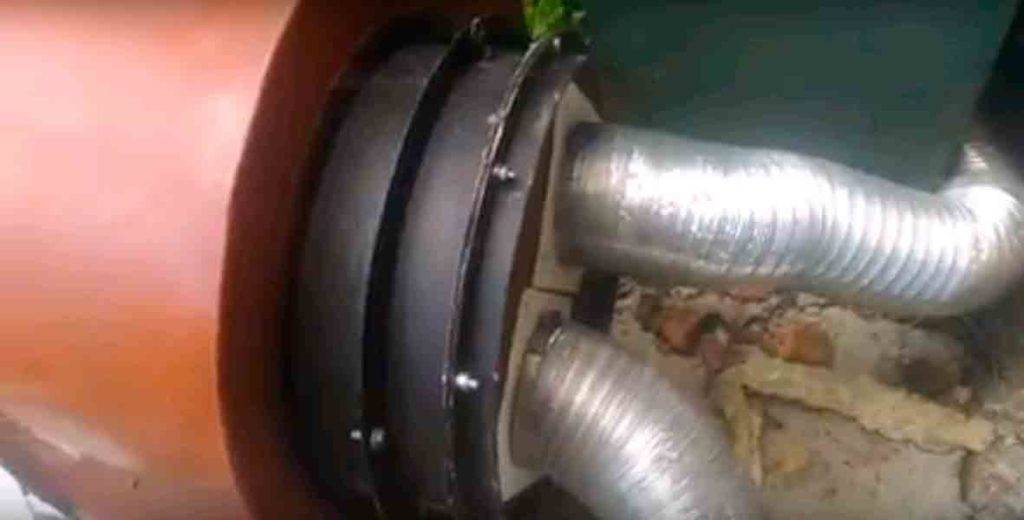

В стене в подходящем месте проделывают отверстия, а в них устанавливают гофрированные трубы. Учтите, что для хорошей производительности такой системы необходимо создать максимальную разность высот между каналами, для этого придётся найти длинную трубу. Но при низкой кровле гаража можно сделать гофрированную трубу выше, удлинив её пластиковой трубой. В результате мы сможет получить необходимую разность высоты.

Подготовка чертежей

Вентиляционной системой необходимо снабжать одно- и двухэтажные гаражные помещения, как и помещения жилые вне зависимости от наличия либо отсутствия в нем системы отопления с учетом равномерного вентилирования всех объемов.

Чтобы вентиляционные системы работали стабильно с расчетной производительностью, на стадии проектирования рассчитывают воздуховоды на пропускную способность и диаметр канала. Собственно, воздуховоды – это каналы, по которым проходит воздух. Они широко применяются в самых разных устройствах как в бытовой, так и в индустриально-технологической сфере, производстве химических препаратов и лекарств, на других промышленных предприятиях.

Рассчитать объем вентиляционной системы гаража довольно просто.

Главная цифра – это количество смен гаражных объемов воздуха на объем притока воздуха снаружи (кратность). Если их число равно 6-10 объёмам и известен общий объем гаражного бокса, надо высчитать расход воздуха в час: L=nхVг

Где:

L – потребление в час, м3/ч;

n – норматив смен объемов воздуха в гараже;

Vг – полный объем воздуха в боксе, м3.

Для определения объема гаража необходимо умножить ширину на длину и высоту по внутренним размерам бокса.

Например, гараж 4 на 6 и на 2,7 м по формуле Vг=4х6х2,7=64,8 м3. Если требуется количество смен гаражных объемов воздуха на объем притока воздуха снаружи, равное семи сменам в час, то этому боксу нужно L=7х64,8=453,6 м3. Соответственно, расход и скорость воздуха можно установить по этой диаграмме:

Чтобы подобрать сечение приточных и вытяжных воздуховодов, L округляем, увеличивая до числа, кратного 5. Соответственно, наше расчетное число увеличивается до 455 м3, так как оно кратно 5: 455: 5=91. Сопоставляя его с диаграммой и зная, что скорость воздуха в воздуховодах при применении вентиляции естественного типа равна приблизительно 0,5-1 м/с, для вышеуказанных объемов будут нужны каналы круглого сечения с диаметром более 500 мм или воздуховоды с другим сечением более 450х500 мм с изгибами или без.

Если принято решение улучшить приток воздуха, это можно достигнуть установкой воздухозаборника из решетки или сетки вместо трубы со сплошной стенкой. Диаметр его должен быть больше в 2-3 раза, чем у вытяжки. Это даст значительное улучшение вентилирования, но будет высока вероятность значительного промерзания гаража в холодное время года. Чтобы избежать этого, надо на приточку и вытяжку установить заслонки, которые при необходимости уменьшат проходимость воздуха.

Всегда следите, чтобы вытяжка не оказалась большей по сечению, чем воздухозаборник приточки, так как может произойти так называемое опрокидывание тяги, или обратная тяга. По этой причине, если вы частично блокируете приточный воздуховод, обязательно уменьшайте и диаметр вытяжки.

В случае изготовления системы вентилирования смотровой ямы или погреба для подземных помещений необходимы отдельные трубы на приток воздуха и еще одна, проходящая вертикально – для вытяжки. Вытяжные воздуховоды необходимо изолировать от основного помещения гаража – воздух в них не должен контактировать с основным объёмом воздушных масс внутри бокса.

Объем приточной воздушной массы обязан быть не менее 180 м3/ч при температуре внутри гаража не ниже 5°С выше нуля. Периодичность полного воздухообмена – 6-10 раз в сутки.

Функциональная схема воздуховодов составляется при создании проекта помещения, так как установка вентиляционной системы в уже готовом гараже повлечет за собой большое количество затруднений. Схема должна содержать места расположения вентиляционных отверстий, их количество. Также она должна предусматривать габариты гаража, прохождение трубопроводов и воздуховодов над и под поверхностью земли/пола, количество объемов циркулирующего воздуха.

Расчет диаметров вентиляционных отверстий выполняется следующим образом.

  • При диаметре трубки 15 мм = 1 м2. Соответственно, для бокса на 10 м2 потребуются 150-мм трубки.
  • При сумме всех вентиляционных отверстий, равной 0,3% всей площади гаража. Эта формула используется для схемы одного канала при механическом типе вентиляции.

Существует разница между российскими и зарубежными строительными нормами. Если российские нормативные документы устанавливают норму забора воздуха снаружи для гаража с одним легковым автомобилем в 180 м3/ч, то в зарубежных нормах этот показатель увеличен на 100%.

Кроме расчета нужной производительности воздухообмена, воздуховоды рассчитывают на потери напора и на жесткость. Такие расчеты удобны по причине использования для вентиляции в гаражах гибких воздуховодов из различного пластика, менее прочных и жестких в сравнении с металлоконструкциями, которые используются в большинстве случаев.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
