Вентиляция подкровельного пространства — устройство мансарды

Распространенные мифы о вентиляции

Через вентиляцию в зимнее время уходит тепло. Это самое распространенное мнение. Если на обогрев дома уходит много времени, а остывание происходит очень быстро, то воздухообмен на эту проблему никак не влияет. Это связано с недочетами при установке утеплительных материалов. А вот если изоляция будет некачественная, то она способна выводить влажный воздух в чердачное помещение. В результате появляется конденсат, и начинают гнить деревянные перекрытия. Вентиляция вальмовой или шатровой крыши необходима только летом. На самом деле если в зимнее время будет нарушен воздухообмен, то из-за этого нарастают сосульки, появляется плесень и грибок

Неважно, какую площадь будет занимать вентиляционное отверстие. Это мнение ошибочное и располагать отверстия на глазок не рекомендуется

Такая вентиляция будет плохо циркулировать воздух. Стоит придерживаться определенной схемы: на каждые 500 м2 приходится 1 м2 вентиляции.

Что нужно знать при обустройстве вентиляции ↑

При обустройстве вентиляции холодных и теплых чердаков важно понимать, что это делается не ради свежего воздуха, а ради создания приемлемых условий эксплуатации тех или иных материалов. Поэтому при монтаже следует ставить определенную цель для достижения конкретного результата

В каких случаях образуется конденсат ↑

Слово «конденсат» (от латинского «condensatus») означает переход вещества при определенных условиях из одного состояния в другое, в данном случае из пара – в воду. Это происходит из-за разницы в температуре воздуха внутри и снаружи помещения, и такое образование может произойти даже на неотапливаемых чердаках при отсутствии вентиляции.

Существенным фактором для образования конденсата является влажный воздух, который проникает сквозь перекрытие в чердачное помещение. Как бы там ни было, вред, который роса наносит стропильной системе и металлической кровле, обезвреживается воздушной циркуляцией.

Некоторые рекомендации по организации вентиляции ↑

Свесы подшиты виниловыми софитами

При обустройстве простых систем вентиляции чердака в частном доме следует придерживаться следующих правил:

решетка или крышная труба для циркуляции воздуха могут быть сорваны шквальным ветром, следовательно, важно уделить внимание прочности крепежа;
софиты на свесах закрываются алюминиевой или пластиковой (ПВХ) сеткой – материалами, не подверженными коррозии;
от образования инея (замерзшего конденсата) защищают продухи между стропилами. Позаботьтесь о том, чтобы они не забивались мусором;
при необходимости (временно или постоянно) можно установить вентилятор на расстоянии 8м от приточной системы;
заслонки, установленные на трубе или решетке, позволят регулировать не только интенсивность циркуляции, но и температуру воздуха на чердаке.

Три основных заблуждения и устранение последствий ↑

Принцип подкровельной вентиляции

Чтобы вентиляция чердака в частном доме была сделана правильно, помимо знаний основных требований необходимо избавиться от неверного понимания ее назначения. Можно выделить три основных заблуждения, ложно получивших статус правил и применяемых при проектировании и строительстве домов в частном секторе.

Заблуждение первое – о временах года ↑

Принято считать, что проточная циркуляция воздуха на чердаке нужна только в летнее (жаркое) время года:

• жаркая погода не единственный критерий для необходимости вентиляции чердачного помещения. Для неотапливаемых чердаков или для вентзазора теплых помещений необходимо выдерживать минимальную разницу между внутренней и наружной температурой;
• при похолодании на улице отсутствие проточной циркуляции воздуха приводит к образованию конденсата. Эта влага способствует образованию сырости и грибковой плесени, а зимой – инею;
• такая ситуация крайне опасна тем, что споры микроорганизмов могут проникнуть в жилое помещение через перекрытие. Бороться с последствиями будет крайне сложно.

Схема воздушных потоков

Заблуждение второе – в доме будет холодно ↑

Вентиляция на чердаке способствует охлаждению жилого помещения, так как теплый воздух расходуется на обогрев перекрытий:

• на самом деле причиной охлаждения комнат является недостаточная теплоизоляция стен, пола и потолка. Помещение, по большей степени, охлаждается не от потери теплого воздуха, а от проникновения холода;
• кроме того, при отсутствии гидроизоляции на перекрытии через него проходит не только тепло, но и влага, что служит дополнительной причиной для образования конденсата на чердаке.

Заблуждение третье – размер не имеет значения ↑

Размеры отверстий для циркуляции воздуха не имеют значения:

• это не так и если речь идет о вентзазоре под кровлей, то минимальное расстояние до утеплителя должно составлять 20мм. Его выставляют при помощи выбора сечения реек для контробрешетки;
• при обустройстве продухов для холодных чердаков следует придерживаться нормы – 1 кв. м вентиляционных отверстий (в сумме) на 500 кв. м общей площади помещения;
• если выдерживать эти требования (вентзазор или площадь продухов), то вы сможете избавиться от конденсата, избежав при этом критических потерь теплого воздуха.

Выход из положения при плохой вентиляции ↑

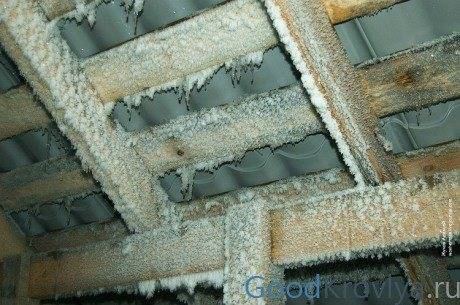

Замерзший конденсат на стропильной системе и обрешетке

Если вентиляция была сделана с учетом вышеперечисленных заблуждений, то в холодное время года будет образовываться конденсат, который замерзает зимой, как это показано на верхней фотографии. В таких случаях приходится исправлять ситуацию, но выход из положения есть, и он приводит к хорошим результатам при несложных действиях.

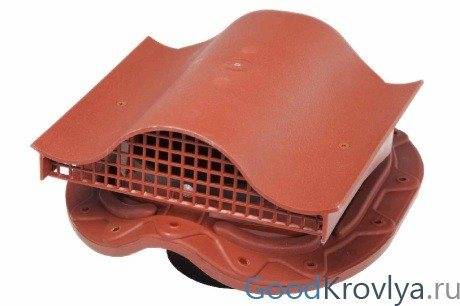

Самый простой кровельный аэратор

Можно сделать дополнительные продухи или слуховые окна, защитив их решетками, чтобы на чердак не залетали и не гнездились голуби (они также могут гнездиться и в продухах, если там есть место). Но удобнее всего, особенно если кровля сделана из металла (профнастил, металлочерепица или фальцевое покрытие) установить самый простой пассивный аэратор. При желании, конечно, можно приобрести и смонтировать электрическую или турбинную вытяжку такого типа.

В зависимости от кровельного материала выбирается основание вытяжки – оно может быть волнистым, под шифер или ондулин, либо плоским, под соответствующие кровельные материалы. Как правило, такие устройства комплектуются инструкцией по монтажу от завода-изготовителя, набором саморезов, а также уличным герметиком для крепежа.

Вентиляция чердачного помещения – это необходимость

Для установки такой вентиляционной системы на чердаке нужно вырезать отверстие в кровле, площадь которого не должна быть меньше отверстия в вытяжке, но не превышать при этом размеры крепежной подошвы. Для вырезания используют угловую шлифовальную машину (болгарку), а диск подбирают в соответствии с кровельным материалом (по металлу или с алмазным напылением).

Подводя итоги, можно сказать, что вентиляция в чердачном помещении, это не обустройство для элитных домов, а насущная потребность каждого здания, от которой зависит комфорт в комнатах. А доступность выполнения работ своими руками значительно снижает стоимость и позволяет быстро исправить ситуацию при плохой циркуляции воздуха.

Вентиляция проблемных зон

Помимо конька потребность в усилении вентиляции возникает на участках скопления влаги на крыше: ендовах, водосточных воронках, капельниках, особенно это ощущается на крышах с длинными скатами. Категорически не рекомендуется просверливать стропила, это не приведет к нужному эффекту и лишь снизит их несущую способность.

На крышах с большим углом наклона (выше 45°) вдоль ендовы устанавливаются специальные точечные аэраторы, на более пологих этот способ не подходит. В данном случае рекомендуется организация принудительной вентиляции (впрочем, как и для всех крыш со сложной формой).

Вне зависимости от расположения все вентиляционные отверстия защищаются специальными элементами от попадания мусора и периодически проверяются.

Вентиляционные аэраторы

Устройство кровельных аэраторов Кровельный аэратор – это современный и удобный вид продухов. Представляет собой трубу сверху прикрытую шляпкой. Аэраторы удаляют пар, влагу и застойный воздух, обеспечивая вентиляцию холодного чердака в частном доме. Аэраторы устанавливаются на скатах крыш, где движение воздуха обеспечивается разницей температуры и давления, заменяя коньковые продухи. Аэраторы бывают непрерывными и точечными. Точечные аэраторы оборудуются вентиляторами и гарантируют хорошее движение воздуха. Внешне они напоминают грибки.

Непрерывные аэраторы – это пластина вдоль конька с отверстиями. Будучи прикрытыми сверху кровлей, они практически незаметны и обеспечивают интенсивное движение воздуха благодаря большой площади отверстий.

Различные типы аэраторов создаются специально для кровли из:

• битумной черепицы;
• плоской кровли;
• металлокерамики;
• керамики.

Непрерывный аэратор Аэраторы устанавливаются только там, где предусмотрены карнизные продухи. Существуют и другие условия их установки:

• подходят лишь кровли с уклоном 15 – 45 градусов;
• от дымохода или стены выдерживается расстояние не менее 30 см;
• аэраторы выглядывают над прорезью на 25 см с обоих концов конька;
• точечные модели монтируют не дальше 50 см от конька.

Причины установки

Чердак в частном доме должен быть оборудован вентиляционной системой. Этот факт важен для помещения в любое время года.

Летом жар от раскаленной крыши переходит в помещение и нагревает его порой до 150 градусов. Основная доля тепла распределяется вверху, и кондиционер работает в усиленном режиме. А при его отсутствии владельцы дома вынуждены мучиться от духоты и жара.

В зимний период вентиляция способствует удалению скапливаемой влаги. По требованиям технической безопасности температура на чердаке и улице должна отличаться не более чем на 4 градуса, поскольку резкие температурные перепады создают благоприятные условия для накопления конденсата, который впоследствии образует сосульки. С наступлением оттепели они тают, и влага попадает на пол, что приводит к деформации и разрушению потолочной конструкции и крыши, на стропилах появляется опасная плесень.

Несмотря на важность вентиляции, многие владельцы опасаются ее устанавливать, так как думают, что через решетки на чердаке уходит теплый воздух, и помещение быстрее охлаждается. На самом деле, причина кроется в некачественной термоизоляции потолка и стен, к тому же, через плохо утепленные потолочные перекрытия на чердак проникает влага

Важно: вентиляция холодного чердака шатровой или вальмовой крыши нужна, чаще всего, только в летний период. Вентиляционные решетки чердака частного дома играют важную роль для терморегуляции

При грамотной установке они позволят сэкономить на обогреве, обеспечить нужную степень охлаждения и уберечь помещение от негативного внешнего воздействия. Помимо всех вышеперечисленных плюсов, чердачная вентиляция не позволяет зимним осадкам скапливаться на крыше здания

Вентиляционные решетки чердака частного дома играют важную роль для терморегуляции. При грамотной установке они позволят сэкономить на обогреве, обеспечить нужную степень охлаждения и уберечь помещение от негативного внешнего воздействия. Помимо всех вышеперечисленных плюсов, чердачная вентиляция не позволяет зимним осадкам скапливаться на крыше здания.

Зачем нужна кровельная вентиляция

Важность крыши переоценить трудно. Поэтому возводя здание, опытные строители с особой тщательностью обустраивают кровлю, обеспечивая её надёжной изоляцией, утеплением и вентиляционной системой

В процессе эксплуатации дома внутри помещений образуется пар, который по законам физики поднимается в подкровельное пространство. И если отсутствует грамотно налаженная вентиляция крыши, то пар оседает на кровельных конструкциях, приводя их в негодность и разрушая несущие элементы здания.

Крыша без вентиляции опасна. Повышенная влажность приведёт к образованию плесени и грибка на стенах, намоканию утеплителя, а значит, ухудшению теплопроводности и промерзанию дома. Избежать этого поможет хорошо налаженная система проветривания кровли, которая выведет конденсат наружу и не даст ему загубить всё строение.

Для того чтобы продлить жизнь кровле, её оснащают качественной системой вентиляции

Вентиляция дома бывает точечной и непрерывной, естественной и принудительной. К наиболее распространённым источникам циркуляции потоков воздуха относятся:

• слуховые окна;
• коньки скатных крыш;
• зазоры, предусмотренные в кровельном пироге и карнизных планках;
• вытяжные вентиляторы на крышах и другие штучные элементы вентиляционной системы с отверстиями.

Для небольших или средних кровель вполне хватает естественной вентиляции. Элементы принудительной вентиляции устанавливают на больших крышах, где естественного воздухообмена подкровельного пространства недостаточно.

Что останавливает владельцев домов

Некоторые собственники в частном секторе имеют распространенные заблуждения относительно целесообразности наличия вентиляции на холодном чердаке

Из-за этих мифов и неудачных советов, работы проводятся некачественно, поэтому заострим на них особое внимание:

• Чердачная вентиляция требуется только летом. Это неверное утверждение, так как зимой в мансарде происходит постоянный перепад температур. Вентиляция чердака сглаживает эту разницу и не дает повышаться влажности под крышей. Влажная среда излюбленная атмосфера для распространения грибка и плесени. А, как известно, вывести этих паразитов очень сложно, некоторые виды практически невозможно. Если вредители переползут в жилые комнаты об уюте и комфорте можно забыть.
• С наступлением зимы, вентиляция холодного чердака стимулирует выветривание тепла из жилой зоны дома. Если есть сомнения по поводу теплоизоляции дома, то вопрос тут скорее к способу ее установки, а не к системе вентиляции. При плохой теплоизоляции в мансарду попадает прохладный воздух, что тоже вредит чердачному помещению.
• Высота и ширина отверстий для вентиляции неважен. Когда схематически планируются места для монтажа вентиляционных отверстий, опытные мастера руководствуются формулой 1 кв. м. отверстия на 500 кв. м. чердачного помещения. Только при таких параметрах расчета, учитывается максимально эффективное прохождение теплого воздуха и достаточное проветривание помещения.

Есть несколько техник, которые позволяют достичь нужного результата.

Что советуют специалисты

Защитный козырек на трубе предотвращает попадание воды в вентиляцию

Ориентируясь на опыт эксплуатации разных вентиляционных систем, специалисты рекомендуют:

• Утеплять линии воздуховодов на неотапливаемых участках пенополиуретановыми утеплителями. При использовании минеральных ват проводить гидроизоляцию основы до и после укладки теплоизолятора.
• На длинных участках прохождения воздуховода по улице оборудовать его конденсатоотводчиками для вентиляции.
• Конец верхней трубы, возвышающийся над кровлей, оснащать защитным козырьком.
• Помещения с повышенной влажностью оборудовать местным вытяжным вентилятором.

Три основных заблуждения и устранение последствий ↑

Принцип подкровельной вентиляции

Чтобы вентиляция чердака в частном доме была сделана правильно, помимо знаний основных требований необходимо избавиться от неверного понимания ее назначения. Можно выделить три основных заблуждения, ложно получивших статус правил и применяемых при проектировании и строительстве домов в частном секторе.

Заблуждение первое – о временах года ↑

Принято считать, что проточная циркуляция воздуха на чердаке нужна только в летнее (жаркое) время года:

• жаркая погода не единственный критерий для необходимости вентиляции чердачного помещения. Для неотапливаемых чердаков или для вентзазора теплых помещений необходимо выдерживать минимальную разницу между внутренней и наружной температурой;
• при похолодании на улице отсутствие проточной циркуляции воздуха приводит к образованию конденсата. Эта влага способствует образованию сырости и грибковой плесени, а зимой – инею;
• такая ситуация крайне опасна тем, что споры микроорганизмов могут проникнуть в жилое помещение через перекрытие. Бороться с последствиями будет крайне сложно.

Схема воздушных потоков

Заблуждение второе – в доме будет холодно ↑

Вентиляция на чердаке способствует охлаждению жилого помещения, так как теплый воздух расходуется на обогрев перекрытий:

• на самом деле причиной охлаждения комнат является недостаточная теплоизоляция стен, пола и потолка. Помещение, по большей степени, охлаждается не от потери теплого воздуха, а от проникновения холода;
• кроме того, при отсутствии гидроизоляции на перекрытии через него проходит не только тепло, но и влага, что служит дополнительной причиной для образования конденсата на чердаке.

Заблуждение третье – размер не имеет значения ↑

Размеры отверстий для циркуляции воздуха не имеют значения:

• это не так и если речь идет о вентзазоре под кровлей, то минимальное расстояние до утеплителя должно составлять 20мм. Его выставляют при помощи выбора сечения реек для контробрешетки;
• при обустройстве продухов для холодных чердаков следует придерживаться нормы – 1 кв. м вентиляционных отверстий (в сумме) на 500 кв. м общей площади помещения;
• если выдерживать эти требования (вентзазор или площадь продухов), то вы сможете избавиться от конденсата, избежав при этом критических потерь теплого воздуха.

Выход из положения при плохой вентиляции ↑

Замерзший конденсат на стропильной системе и обрешетке

Если вентиляция была сделана с учетом вышеперечисленных заблуждений, то в холодное время года будет образовываться конденсат, который замерзает зимой, как это показано на верхней фотографии. В таких случаях приходится исправлять ситуацию, но выход из положения есть, и он приводит к хорошим результатам при несложных действиях.

Самый простой кровельный аэратор

Можно сделать дополнительные продухи или слуховые окна, защитив их решетками, чтобы на чердак не залетали и не гнездились голуби (они также могут гнездиться и в продухах, если там есть место). Но удобнее всего, особенно если кровля сделана из металла (профнастил, металлочерепица или фальцевое покрытие) установить самый простой пассивный аэратор. При желании, конечно, можно приобрести и смонтировать электрическую или турбинную вытяжку такого типа.

В зависимости от кровельного материала выбирается основание вытяжки – оно может быть волнистым, под шифер или ондулин, либо плоским, под соответствующие кровельные материалы. Как правило, такие устройства комплектуются инструкцией по монтажу от завода-изготовителя, набором саморезов, а также уличным герметиком для крепежа.

Вентиляция чердачного помещения – это необходимость

Для установки такой вентиляционной системы на чердаке нужно вырезать отверстие в кровле, площадь которого не должна быть меньше отверстия в вытяжке, но не превышать при этом размеры крепежной подошвы. Для вырезания используют угловую шлифовальную машину (болгарку), а диск подбирают в соответствии с кровельным материалом (по металлу или с алмазным напылением).

Подводя итоги, можно сказать, что вентиляция в чердачном помещении, это не обустройство для элитных домов, а насущная потребность каждого здания, от которой зависит комфорт в комнатах. А доступность выполнения работ своими руками значительно снижает стоимость и позволяет быстро исправить ситуацию при плохой циркуляции воздуха.

Советы специалистов

Вентиляция чердака в частном доме, спроектированная самостоятельно – это достаточный риск. Так, как только высококвалифицированный профессионал сможет создать систему, которая гарантировано обеспечит хорошее проветривание.

Однако если вы все же решили заняться ее созданием самостоятельно, то настоятельно рекомендуется следовать следующим советам от специалистов.

Нужно уделять тщательное внимание вентиляционным отверстиям, расположенным по периметру хребта кровли чердака

В большинстве случаев используется стандартный метод, который подразумевает их расположения как можно ближе к хребту.
Система вентиляции должна быть спроектирована таким образом, чтобы выдерживать любые возможные температуры и погодные условия вашего климата
Это будет являться гарантией долгой службы как самой вентиляции, так и всей кровли в целом.
Важное условие, без соблюдения которого создать проект вентиляции, обеспечивающей качественное проветривание помещения, является то, что внутри чердачного помещения между стропилами должны быть расположены продухи. Их необходимо размещать таким образом, чтобы полностью исключить шансы засорения или блокировки потоков воздуха.
В случае установки непрерывных софитов под карнизами, также нужно дополнительно устанавливать специализированную экранирующую сетку

Она изготавливается из алюминия или пластика. И тот, и другой материал абсолютно устойчивы к коррозии.
Если вы планируете устанавливать вентиляционную систему приточного типа, то ее нужно располагать в самой чистой зоне помещения.
Трубы системы в обязательном порядке нужно закрывать диффузорами или решетками.

Таким образом, обладая минимальными теоретическими знаниями и базовыми навыками работы, следуя вышеописанным советам, можно без особых проблем создать качественную вентиляционную систему, которая будет обеспечивать хорошее проветривание. При разработке проекта нужно внимательно рассчитать количество отверстий, для соблюдения их идеального соотношения с площадью.

Приточно-вытяжная вентиляция с рекуператором

Это самый простой, недешевый способ вывода вентиляции на чердак. Необходимо приобрести рекуператор – устройство, которое обеспечивает движение воздушного потока с одновременным подмесом свежей порции воздуха и подогревом его до комфортной температуры.

Вся система циркуляции замыкается на рекуператор, принцип его работы довольно прост. Тепло от обогревательных приборов, котельных часто пропадает впустую. Так почему бы его не использовать для частичного нагрева холодного воздуха?

Прохладный воздух, втянутый рекуператором с улицы, не только подготавливается путем смешивания с уже нагретой воздушной массой, но и очищается от взвешенных в воздухе вредных и неприятных примесей. Кроме того, рекуперирующее оборудование оснащается калориферами, обогревающими воздушные потоки.

Схематичное изображение вентиляционной системы с рекуператором на чердаке выглядит довольно просто. Надо только приобрести рекуператор, смонтировать и подключить к нему воздуховоды

Обязательным условием функционирования системы с интегрированным рекуператором является ее принудительность. Воздух поступает в помещение и выводится из него двумя постоянно работающими вентиляторами. Иначе рекуператор просто не будет работать, прибор оказывает слишком большое аэродинамическое сопротивление.

По всей длине воздуховодов для правильного распределения потоков устанавливаются клапаны и заслонки. На входе и выходе из рекуператора надо установить дополнительные сетки, препятствующие попадание в прибор пыли и жира. Выход на улицу закрывается дополнительными решетками от птиц, насекомых.

Рекуператор не может работать без вентиляторов. Таким образом, важнейшее значение приобретает наличие в доме постоянного источника энергии. Если электричество в частном доме пропадает регулярно и надолго, лучше не использовать эту систему

Современные рекуператоры можно программировать при помощи кнопок на панели управления. Стоят такие устройства еще дороже, но простота использования делает их привлекательным.

А что же с конденсатом, главной проблемой на чердаке? Конденсат скапливается не в рекуператоре, не оседает на стенках и балках чердака, а тихо-мирно стекает в поддон, расположенный под устройством.

В зимний период на неотапливаемом чердаке это может стать проблемой, так как при сильных морозах мощности рекуператора может не хватать. В таком случае можно установить рядом с коробом рекуператора еще одно обогревательное устройство.

Аэраторы для вентилируемой кровли

Вентилируемый контур должен быть непрерывным, иначе могут образовываться «застойные зоны», где будет скапливаться конденсат. Специально для обеспечения непрерывности вентиляционного зазора существуют специальные элементы, которые либо усиливают воздушный поток, либо создают вход или выход воздуху.

Входы для поступления воздуха (продухи), как правило, закрываются декоративными перфорированными металлическими или пластиковыми планками. Карнизный продух — это щель между верхней частью стены и самой кровлей. Его сечение должно быть минимум 50 мм. Аэроэлемент для обустройства карнизного свеса кроме функции обеспечения притока воздуха на карнизе выполняет роль «фильтра» от проникновения птиц в подкровельное пространство.

Выходы воздуха (аэраторы, аэроэлементы) бывают точечные и непрерывные. Точечные аэраторы устанавливают точечно на отдельных участках кровли или конька (скатные — на скатах кровли, коньковые — непосредственно на коньке). Непрерывные аэраторы обеспечивают непрерывную вентиляцию по всей длине конька.

	Скатные аэраторы монтируют там, где необходимо усиление воздушного потока (на конструктивно сложных, а также длинных скатах — ендова и хребты кровли). Если кровля выполнена из натуральной черепицы, специальные вентиляционные элементы устанавливаются с двух сторон по две штуки на погонный метр хребта и ендовы. Восстановление воздушного потока также требуется в местах прерывания вентилируемого контура (если установлено мансардное окно). В этом случае аэраторы устанавливаются до и после разрыва. Количество аэраторов зависит от площади и конструкции конкретной крыши.
Коньковые аэраторы устанавливают на коньке кровли так же, каки скатные, для создания и усиления воздушного потока.
	Непрерывные аэраторы (аэроэлементы) для конька и хребта изготавливают из пластика, алюминия, свинца или меди. Сверху эти элементы закрываются кровельным материалом, что делает их совершенно незаметными на кровле. Непрерывные аэраторы имеют встроенные фильтры, которые предотвращают попадание внутрь конструкции кровли насекомых, снега или дождя даже при сильных порывах ветра.

Вентиляция теплых чердаков

Если в частном доме планируется устройство теплого чердака, то крыша должна покрываться проветриваемым материалом. Если хочется покрыть гибкой черепицей или листовым металлом, необходимо предусмотреть пространство для циркуляции воздуха. Добиться такого эффекта просто, достаточно дополнительно установить на стропила контррейки. Металлические материалы требуют использования ветрозащитной пленки.

Шиферное покрытие не требует дополнительных приспособлений для вентиляции. Ведь воздух может циркулировать через подшивку и конек на крыше. Вентиляция теплого чердака должна происходить аналогично проветриванию помещения. Поэтому желательно предусмотреть наличие окон. Желательно, чтобы все моменты вентиляционные системы были предусмотрены в схеме проектирования дома.

Рекомендуется продумывать систему вентиляции чердака еще на этапе проектирования дома

Типология крыш и способы организации систем их вентиляции

Холодные (чердачные) крыши представляют собой помещения, не предназначенные для проживания, а значит и не утепленные, поскольку в этом нет необходимости. Такие чердаки были распространены еще несколько лет назад и являлись наиболее простыми в деле организации достаточной вентиляции. Большой воздушный объем подкровельного пространства таких крыш, а также отсутствие преград для циркуляции воздуха способствовали необходимому воздухообмену всего подкровельного пространства через отверстия на карнизе, коньке и хребте крыши, а также через фронтонные решетки. Именно поэтому о дополнительных вентиляционных элементах в данном случае заботиться не приходилось: срок службы стропильной конструкции в таких чердаках и без того достигал более 100 лет. Дело в том, что дерево, используемое для стропил, в условиях постоянного воздухообмена и циркуляции воздуха, на таких чердаках с годами становилось только прочнее.

Утепленные (мансардные) крыши – абсолютно иной вариант организации подкровельного пространства. Причем, на сегодняшний день один из самых популярных. В данном случае пустующие чердаки, путем их утепления и гидроизоляции преобразовывают в эксплуатируемые пространства, решая проблему увеличения дополнительной жилой площади без больших материальных затрат. Однако именно в таких крышах обеспечивать вентиляцию подкровельного пространства становится намного сложнее, а главное – намного важнее. Почему?
Рассмотрим конструкцию утепленной кровли. Как правило, она состоит из установленных в определенном порядке материалов (идем ИЗ помещения):

• пароизоляции, которая «отсекает» теплый влажный воздух из помещения и не допускает тем самым увлажнения им теплоизоляционного материала и стропил;
• стропильной конструкции;
• утеплителя, а точнее изоляционного материала с низким коэффициентом теплопроводности (изолирует помещение от холода зимой и жары летом);
• гидроизоляции, которая защищает утеплитель и стропильную систему от намокания водой или конденсата;
• контробрешетки и обрешетки (тип обрешетки зависит от типа кровельного материала);
• непосредственно кровельного материала.

Далее рассмотрим, каким образом протекают процессы теплообмена между домом и окружающей средой:

• В результате жизнедеятельности людей, теплый воздух внутри дома, как правило, насыщается водяными парами. Согласно законам физики, такой воздух стремится покинуть ограничивающее его пространство;
• Для того чтобы тепло не покинуло дом, мы ставим на его пути барьер – пароизоляционную пленку. Однако на рынке строительных материалов нет продукта, который был бы абсолютно паронепроницаемым, а это значит, что какая-то часть теплого воздуха вместе с водяным паром всё-таки пройдет пароизоляционный барьер и встретится с теплоизоляционным материалом;
• Теплоизоляционный материал, если это минеральный утеплитель (будь то стекло- или базальтовое волокно), является паропроницаемым («дышащим») материалом с высокой способностью паропропускания. Значит, та часть водяных паров, которая преодолела пароизоляционный барьер, свободно пройдет и через теплоизоляционный материал и теперь на его пути гидроизоляционный материал, который не должен быть барьером для влажного воздуха;
• Современные гидроизоляционные материалы являются мембранными или дышащими. Принцип их работы основан на том, что молекулы пара меньше молекулы воды, т.е они способны пропускать молекулы пара, но не пропустят молекулы воды, а это значит, что водяной пар, свободно преодолеет гидроизоляцию, если вы выбрали мембрану, конечно.
• А вот теперь теплый влажный воздух встретится с холодным воздухом и обратной стороной кровельного материала. При понижении температуры теплого воздуха, насыщенного водяным паром, воздух теряет способность «связывать» водяной пар, который тогда переходит из «газообразного» в «жидкое» состояние: это и есть тот самый конденсат, а другими словами вода, от которой мы хотим уберечь наши дорогие строительные материалы.

Пространство между гидроизоляцией и кровельным материалом и называется подкровельное пространство или вентилируемый зазор.

Комбинированный вывод вентиляции на чердак

Хорошим решением для простейшей вентиляционной системы является:

• отдельный вывод на чердак вытяжных труб кухни и санузла с принудительной вытяжкой;
• отдельный вывод на чердак с дальнейшим присоединением к фановому стояку (или без присоединения) вытяжных труб из остальных жилых помещений.

Это самый простой и эффективный способ обеспечить вентиляцию дома без приточно-вытяжной системы вентиляции с рекуператором.

В комбинированных схемах вентиляции устройство для принуждения движения воздуха устанавливается или в вытяжных, или в приточных отверстиях

Вентиляторы комбинированных вариантов систем вентилирования работают или на вытяжку, или на приток. В первом случае свежий воздух сам поступает, стремясь заполнить освобожденное пространство. Во втором случае – нагнетаемая с улицы порция вымещает отработанную воздушную массу из помещения.
