Вакуумные радиаторы отопления: обзор видов, правила выбора + технология монтажа

Определение местоположения радиаторов

Перед тем, как закрепить батарею отопления, необходимо определиться с ее точным расположением. При этом должны быть соблюдены следующие требования:

• расстояние от верхней поверхности радиатора до подоконника должно составлять не менее 5-10 см;
• расстояние от нижней поверхности радиатора до пола должно быть не менее 6-10 см;
• расстояние от задней поверхности радиатора до стены должно быть в пределах 3-5 см;
• рекомендуется предусмотреть уклон подводящей трубы в сторону радиатора. Величина уклона 0,5 см на 1 метр трубы.

Разметка и монтаж радиатора

Определившись с местом размещения батареи, необходимо выполнить разметку под кронштейны. Для разметки необходимо выполнить следующие действия:

1. Необходимо начертить вертикальную линию, которая отмечает центр радиатора. Длина линии должна быть не меньше высоты отопительного прибора.
2. Измеряется расстояние от промежутка первой и второй секции до промежутка последней и предпоследней секции.
3. Прочерчивается горизонтальная линия, отмечающая ось верхнего коллектора батареи. При этом должны быть учтены требования по минимальным расстояниям до подоконника и пола. Длина линии — не меньше измеренного в п.2 расстояния.
4. От точки пересечения вертикальной линии центра радиатора и оси верхнего коллектора вправо и влево откладывается по горизонтали половина расстояния, измеренного в п.2. В результате получаем 2 точки для установки верхних кронштейнов.
5. От точки пересечения вертикальной линии центра и оси верхнего коллектора по вертикали вниз откладывается длина, соответствующая межосевому расстоянию радиатора.
6. От точки, полученной в п.5, вправо и влево откладывается половина расстояния, измеренного в п.2. Полученные точки будут местами установки нижних кронштейнов.

Такая разметка применяется для алюминиевых радиаторов не более 12 секций, биметаллических и чугунных радиаторов не более 10 секций. При большем количестве секций устанавливаются дополнительные кронштейны в центральных точках на оси верхнего и нижнего коллектора.

После выполнения разметки остается только прикрепить радиатор. Для этого в отмеченных точках на соответствующую глубину пробуриваются отверстия, в которые вставляются дюбели. В дюбели вкручиваются кронштейны с резьбой, или забиваются кронштейны с гладким стержнем. На установленные кронштейны навешивается радиатор. При необходимости можно немного подогнуть крюки, чтобы отрегулировать его положение. После установки батареи выполняется ее подключение к подающей и обратной трубе.

Правила выбора вакуумного радиатора

Останавливая свой выбор на вакуумных радиаторах, покупатель гарантированно получает такие преимущества:

• существенное снижение объема теплоносителя в системе – примерно на 80%;
• естественное снижение расходов на отопление. В основе экономии лежит сокращение объема теплоносителя;
• исключение внутренней коррозии корпуса прибора. Коррозировать может исключительно нижняя трубка – и то, в случае использования некачественного теплоносителя;
• невозможность заиливания и засоров секций;
• низкое гидравлическое сопротивление;
• высокий КПД;
• отсутствие воздушных пробок в системе;
• минимальные расходы на монтаж оборудования;
• предельно быстрый обогрев воздуха в помещениях;
• простоту ухода за агрегатами;
• легкость и эстетическую привлекательность приборов;
• отсутствие необходимости в регулярном обслуживании оборудования.

А еще вакуумные радиаторы весьма долговечны: при надлежащих условиях эксплуатации срок их службы может достигать 25-30 лет. Максимальную эффективность данные агрегаты демонстрируют в автономной системе с низкой мощностью отопительного котла и в централизованной системе с установленными тепловыми счетчиками.

Вакуумные радиаторы и солнечный коллектор — отличный тандем для создания современной, высокоэффективной и экономной отопительной системы частного дома

Простота конструкции вакуумных радиаторов позволяет говорить о высокой безопасности оборудования. Приборы обладают всего двумя резьбовыми соединениями, служащими для подключения прибора к отопительной системе. Риск разгерметизации на них практически исключен. При выходе вакуумной батареи из строя «традиционного» для радиаторов водяного отопления «масштабного потопа» не происходит

Это еще один повод обратить свое внимание на эту уникальную разработку

Прежде чем приобрести вакуумный радиатор нужно обязательно убедиться (насколько это, в принципе, возможно для рядового покупателя) в надежности и соответствии агрегата установленным нормам:

проштудировать прилагающуюся к конструкции техническую документацию, убедиться в наличии всех необходимых сертификатов; покачать радиатор для оценки объема литиево-бромидной смеси

Очень важно, чтобы ее не было слишком много. В идеале должен раздаваться небольшой шелест. По выраженному звуку перетекания жидкости можно с большой долей вероятности предположить плохое качество батареи; внимательно осмотреть сварочные швы

Хорошие, ровные швы – верный признак заводского происхождения изделия. проверить, не страдает ли порошковая окраска прибора при контакте с растворителем

По выраженному звуку перетекания жидкости можно с большой долей вероятности предположить плохое качество батареи; внимательно осмотреть сварочные швы. Хорошие, ровные швы – верный признак заводского происхождения изделия. проверить, не страдает ли порошковая окраска прибора при контакте с растворителем.

Основным недостатком оборудования можно назвать его цену – такое «удовольствие» однозначно обойдется дороже аналогичных решений.

Вакуумные радиаторы — высокотехнологичный продукт, являющийся настоящим инновационным прорывом в сфере производства отопительного оборудования. Поэтому не удивительно, что на рынке появилось немало низкопробных подделок данных изделий. Покупателям рекомендуется быть предельно бдительными, совершая свой выбор

Плюсы и минусы вакуумных радиаторов отопления

Производители вакуумных радиаторов утверждают, что их продукция способна значительно снизить расходы на отопление, не ухудшив при этом уровень обогрева. В условиях растущих цен на энергоресурсы и, соответственно, повышающихся сумм в квитанциях ЖКХ, это довольно сильный аргумент. Действительно, небольшое количество вторичного теплоносителя при пониженном давлении довольно быстро нагревается и закипает, но нагрев помещения зависит не только и не столько от этого факта.

Важно! Стоимость вакуумных радиаторов довольно высока, а статистических данных или грамотных научных выкладок, подтверждающих эффективность приборов, пока недостаточно. Одно из преимуществ вакуумного радиатора – для прогрева ему хватает 10-15 л теплоносителя. Для автономной системы отопления это может иметь значение и даст реальную экономию

Котел не должен работать постоянно, набранной температуры хватит на период, зависящий от характеристик системы и обогреваемой площади. За счет периодического отключения котла энергии на разогрев уйдет меньше

Для автономной системы отопления это может иметь значение и даст реальную экономию. Котел не должен работать постоянно, набранной температуры хватит на период, зависящий от характеристик системы и обогреваемой площади. За счет периодического отключения котла энергии на разогрев уйдет меньше

Одно из преимуществ вакуумного радиатора – для прогрева ему хватает 10-15 л теплоносителя. Для автономной системы отопления это может иметь значение и даст реальную экономию. Котел не должен работать постоянно, набранной температуры хватит на период, зависящий от характеристик системы и обогреваемой площади. За счет периодического отключения котла энергии на разогрев уйдет меньше.

Количество тепла зависит только от возможностей системы отопления. Обогрев дома включает в себя прогрев воздуха, стен, перекрытий, мебели и других предметов в помещении. Этот процесс не может быть мгновенным. Скорость набора тепла в комнате останется прежней, так как вся обстановка остается без изменений. То есть, скорость прогрева самого радиатора мало влияет на обогрев помещения.

Если уменьшить температуру основного теплоносителя, придется увеличивать количество радиаторов

Самое «больное» место вакуумного прибора — узкий диапазон использования. При слишком низкой температуре первичного теплоносителя жидкость не будет испаряться, при слишком высокой – не успеет сконденсироваться. То есть, температурное колебание в системе подачи тепла негативно скажется на работе прибора. А такие колебания зависят не только от температуры воды в системе, но и от скорости ее прохождения по трубам.

Вакуумное отопление может иметь преимущества в автономной отопительной системе, например, в частном доме или на даче, где мощность котла довольно низкая. Еще один вариант практичного использования вакуумного радиатора – временный обогрев. Небольшой домик на дачном участке, который посещают время от времени, проще и быстрее прогреть именно таким прибором.

Несомненные плюсы вакуумного прибора:

• отсутствие внутренней коррозии (при условии хорошего качества герметизации);
• нет угрозы засоров и заиливания, в радиаторе циркулирует только вторичный теплоноситель, несвязанный с основной системой;
• не образуются воздушные пробки;
• низкие расходы на установку радиатора;
• не нужен насос большой мощности, так как принцип работы батареи не требует прокачки первичной рабочей жидкости по всем секциям прибора;
• безопасность (даже при разгерметизации масштабного потопа не будет);
• долговечность за счет качественных материалов.

Еще одно бесспорное достоинство вакуумного радиатора – возможность работать от разных источников тепла. Прибор можно встроить в автономную отопительную систему с газовым котлом, солнечными батареями, электрическими источниками и даже с печным отоплением. В централизованной системе тоже можно использовать вакуумный радиатор, но не стоит надеяться на чудо экономии.

Вакуумный радиатор хорошо впишется в большинство стилей оформления благодаря своему эстетичному внешнему виду

Важно! Ни один обогревательный прибор не производит тепло, он только его транслирует. То есть, нагрева будет ровно столько, сколько способна обеспечить магистральная система, автономный котел или электрические ТЭНы

Положительные и отрицательные качества приборов

В пользу применения радиаторов, не содержащих в полости газов, обычно приводят следующие аргументы:

• гарантированное отсутствие такого явления, как завоздушивание системы;
• низкое гидравлическое сопротивление;
• полное отсутствие или минимальная коррозия;
• стабильная теплоотдача, т.к. на внутренней поверхности корпуса не оседает грязь;
• минимальное число резьбовых соединений, что делает маловероятными случаи возникновения протечек;
• широкий выбор теплоносителя: антифриз, вода, пар и др.

Если сравнить эти изделия и привычные водяные, то в квартирах, отапливающихся централизованно, воздух будет нагрет не одинаково. Во втором случае вода, поступающая в систему, нагревает все тело радиатора напрямую. В вакуумном вода с центральной магистрали греет только нижнюю часть.

Применение вакуумных радиаторов дает экономию теплоносителя до 80%. Кроме того, при отключении батареи нагретые частицы газа замедляют движение, поэтому она остывает длительное время

Остальные секции батареи получают тепло от испарившейся жидкости. Из-за того, что трансформатор тепла имеет как температуру, так и теплопроводность ниже, чем у воды, стенки вертикальных секций радиатора прогреются меньше.

Чтобы обеспечить такой же температурный режим, как и при наличии водяных батарей, вакуумный радиатор должен иметь большую площадь.

Производители утверждают, что секции изделия прогреваются моментально. При небольшом объеме воды в 0,5 л один фрагмент имеет теплоотдачу в 300 Вт. Здесь следует отметить, что каждая секция, ставшего классикой, чугунного радиатора содержит 4 л жидкости.

Экономия особо заметна при применении антифриза. Затраты на его приобретение снизятся существенно. Незначительное количество теплоносителя, отсутствие потребности в дорогом оборудовании — главные преимущества от использования вакуумных радиаторов.

Достоинством этих приборов является и тот факт, что комната более плавно прогревается по вертикали. Согласно замерам, на каждый метр высоты разность составляет около 0,5 °C. В комнате с высотой потолка 2,5 м между прибором и полом это будет приблизительно 1,25 °C.

Эффективность вакуумных радиаторов проявляется при применении альтернативных ресурсов получения энергии, таких как тепловой насос, солнечные батареи.

Тогда как чугунные батареи смогут нагреть помещение при достижении теплоносителем температуры минимум 65 °C, для вакуумных приборов достаточно 35 °C

Следует знать, что если произойдет из-за каких-то обстоятельств разгерметизация секции, вакуумный радиатор работать не будет. Причина — показатели давления внутри и за пределами корпуса сравняются.

Такая поломка несет угрозу самочувствию и здоровью обитающих в доме людей, т. к. жидкость, находящаяся внутри, ядовита.

Расчет

Для секционных

Если требуемая комната нестандартных размеров, то лучше выбрать секционный прибор отопления. Количество сегментов нужно правильно рассчитать, чтобы не было лишних затрат, или нехватки тепла.

По объему. Производится он в следующей последовательности:

Определение потребности тепла по нормам. По строительным нормам, количество тепла, необходимое для помещения, равно 41 ватт на метр кубический, однако эти расчеты относятся к утепленным зданиям. Если здание утеплено плохо, тогда показатель нужно повысить до 50 Вт/м3. Если на стенах помещения есть слой утеплителя, а еще установлены пластиковые окна – показатель снижают до 30 – 34 Вт/м3.
Рассчитайте необходимое количество секций. Первым делом вычисляют объем помещения, которому необходимы отопители.
Будем считать на примере комнаты шириной 4 м, длиной 5 м и высотой потолка 3 м. Перемножаем значения и получаем объем в 60 м3.
Определение потребности тепла для квартиры. Квартира – со средним утеплением без дополнительного слоя. Значение для нее приближается к 41 Вт/м3. Перемножаем показатель с объёмом помещения, в результате получается 2460 Вт

Такое количество энергии надо, чтобы обеспечить теплом вашу комнату.
Обратите внимание на количество тепла, выделяемое одной секцией выбранной вами батареи. Современные образцы выдают мощность в следующем диапазоне – 80-212 Вт

Берем для расчета среднее значение в 170 Вт. Количество необходимого тепла делится на это значение, а после полученная сумма округляется в большую сторону. Получаем 15. Именно такое количество секций надо для отопления приведенного помещения.

Так же существует более простой способ, он применяется для помещений, потолки в которых – 2.6 метра.

Расчет по площади. При таком расчете требуется знать только длину стен помещения. Рассмотрим на примере комнаты, похожей на предыдущую, однако потолки там будут менее 2.6 метров. При таком расчете берется потребность в 100 Вт/м3, независимо от условий.

1. Вычисляем площадь помещения. Она составляет 20 м2.
2. Определение количество тепла, требуемого для отопления. Умножаем потребность на площадь, в итоге выходит 2000 Вт.
3. Теперь необходимо узнать, какой теплоотдачей обладает одна секция батареи. Как и в прошлом расчете, принимаем значение в 170 Вт. На него делится потребность помещения, а результат округляется в большую сторону. По расчетам получили, что для комнаты, приведенной в примере, необходимы 12 секций.

Для цельных

Расчёт тепла для цельных батарей не отличается от секционных до этапа вычисления количества тепла, необходимого помещению. Если в предыдущих примерах вы делили полученное значение на теплоотдачу секции, то здесь вы сравниваете показатели тепла. Необходимый для помещения и тот, которому соответствует выбранный вами отопительный прибор.

Если число вырабатываемых батареей ватт ниже, необходимо установить дополнительный климатический прибор, который позволит перекрыть нехватку необходимого тепла.

Оба вида расчёта предполагают, что высота потолков в помещении не превышает 3-х метров, поэтому при большей высоте они не подойдут. В таких помещениях количество секций определяют уже инженеры-теплотехники.

Правила выбора изделия

С ростом популярности этого высокотехнологичного оборудования на рынке встречается все больше контрафакта низкого качества.

При покупке следует проверить, приложили ли к прибору соответствующие сертификаты и другую техническую документацию. Следует запомнить, что основное правило эффективной работы агрегата — полная герметичность.

Важен для радиатора и такой параметр, как количество теплоносителя в вертикальных секциях — литиево-бромидной смеси. Большой объем может грозить перетеканием жидкости.

Чтобы оценить соответствие объема нужно ориентироваться на звук, возникающий при покачивании агрегата. Он должен напоминать негромкий шелест. Если же четко различим звук перетекающей жидкости, радиатор, с большой долей вероятности, может оказаться кустарной подделкой.

На большинство своих моделей европейские производители дают гарантию до 5 лет. Цены на них прямо пропорциональны числу секций и они выше, чем на водяные аналоги

На изделиях, изготовленных по заводской технологии, сварочные швы не имеют никаких изъянов в отличие от агрегатов неизвестного происхождения.

Производители с хорошей репутацией покрывают корпуса изделий качественной порошковой краской. Поэтому целостность окрасочного слоя трудно нарушить даже при соприкосновении с растворителем. Нельзя упускать и такой момент, как герметичность заправочного клапана.

Обзор производителей

Представленный ассортимент радиаторов трубчатого типа довольно большой. С положительной стороны зарекомендовали себя модели, изготовленные российскими производителями, поскольку подобные проборы выпускаются с учетом специфики качества воды, перепадов давления и ряда других нюансов, присущих нашему региону.

В перечне товаров иностранного производства, стоит остановить свой выбор на радиаторах немецкого, турецкого или же итальянского производства.

Отопительные конструкции от чешских компаний примечательны невысокой стоимостью, а также высоким уровнем качества реализуемых товаров. Отличительной чертой продукции считается специальная система, предполагающая установку в радиаторы термостатических вентилей, за счет которых осуществляется настройка температуры, значения которой были указаны ранее. Стоит отметить весьма популярный чешский бренд радиаторов Isan Atol.

В специализированных магазинах можно встретить продукцию турецких производителей, которые специализируются на выпуске стальных радиаторов. Продукция имеет доступную стоимость, кроме того, большая часть компаний осуществляет свою деятельность по лицензии популярных европейских фирм, благодаря чему выпускаемые отопительные приборы полностью соответствуют европейским стандартам качества, что ставит их в один ряд с устройствами российского производства.

Батареи, которые изготавливаются в Польше, относятся к продукции средней ценовой категории, производственные мощности, которые специализируются на выпуске отопительных устройств, в ходе работ используют новейшее оборудование, а также многолетний опыт, что положительно сказывается на качестве готовой продукции. Большая часть радиаторов, выпускаемых польскими компаниями, представлена на рынке именно биметаллическими моделями. Среди популярных брендов можно выделить компанию Termica.

Компании Dia Norm и Zehnder – популярные немецкие производители трубчатых стальных радиаторов.

Кроме того, именно немецкие организации активно занимаются изготовлением и реализацией приборов, которые стоит отнести к модельному ряду нестандартных радиаторов. Например, продукция Zehnder представлена на рынке в более чем 700 цветовых решениях. Однако к недостаткам таким изделий стоит отнести их высокую стоимость.

Существует отопительная продукция совместного производства, например, большой популярностью пользуются товары компании Arbonia. Как отмечают потребители, швейцарско-германские радиаторы имеют привлекательное внешнее оформление, неплохие эксплуатационные характеристики для России, а также вполне доступную стоимость товаров.

В списке лидеров, относительно технических характеристик отопительных устройств, стоит выделить итальянскую продукцию для систем обогрева помещений. Единственным минусом этой продукции является ее полное соответствие европейским нормам эксплуатации, что не всегда приемлемо для российского потребителя. Однако простота монтажа и высокий уровень эффективности отопительных приборов, делают их очень популярными.

Среди востребованных итальянских брендов стоит выделить продукцию компании Royal Thermo, которая имеет положительные характеристики, которые касаются качества, ухода и эксплуатационного срока приборов. К недостаткам все же стоит отнести дороговизну итальянской отопительной продукции.

Purmo – радиаторы из Финляндии, которые изготавливаются в большом ассортименте размеров, а также вариантов подключения и монтажа. Кроме стандартных моделей, компания занимается изготовлением устройств по индивидуальным размерам и эскизам, цена на такие приборы будет немного выше, чем на обычную продукцию.

Трубчатые радиаторы китайского производства относятся к продукции экономкласса. Однако небольшая стоимость никак не отражается на качестве товаров, поскольку батареи отличаются устойчивостью к агрессивным веществам, которые содержатся в воде, а некоторые фирмы специализируются на выпуске приборов, которые адаптированы под нужды российских потребителей.

Расположение радиаторов

Выбор места для установки отопительных радиаторов осуществляется главным образом в зависимости от конкретных особенностей здания. В частности, нужно учитывать расположение окон – в большинстве случаев установка батарей отопления в частном доме выполняется именно под ними. Отсутствие батарей в данных участках приводит к беспрепятственному проникновению холодного воздуха на нижний уровень помещения.

В нормативах указано, что наиболее эффективная защита от попадания холода через окна достигается в том случае, если ширина батареи составляет минимум 70% от ширины самого окна. Несоответствие размеров радиатора не позволяет ему демонстрировать высокую теплоотдачу и позволит холоду поступать в помещение, где он станет причиной образования конденсата.

Выполняя монтаж радиаторов в частном доме, нужно также обратить внимание на то, чтобы подоконник не закрывал их полностью – чтобы движение разогретых воздушных масс было возможным, им необходимо создать подходящие условия. Самым лучшим вариантом будет своевременное проектирование отопительной системы с учетом особенностей установки радиаторов и использование защитных экранов, обеспечивающих эффективную теплоотдачу и защищающую жильцов от случайного контакта с батареей.

Поправки, вносимые в расчет и советы

Рассмотренные выше методы расчёта количества секций радиатора прекрасно подходят для помещений, высота которых достигает 3-х метров. Если этот показатель больше, необходимо увеличивать тепловую мощность прямо пропорционально росту высоты.

Если весь дом оснащен современными пластиковыми окнами, у которых коэффициент тепловых потерь максимально снижен – появляется возможность сэкономить и уменьшить полученный результат до 20%.

Считается, что стандартная температура теплоносителя, циркулирующего по отопительной системе – 70 градусов. Если она ниже этого значения, необходимо на каждые 10 градусов увеличивать полученный результат на 15%. Если выше – наоборот уменьшать.

Помещения, площадь которых более 25 кв. м. отопить одним радиатором, даже состоящим из двух десятков секций, будет крайне проблематично. Чтобы решить подобную проблему, необходимо вычисленное число секций поделить на две равные части и установить две батареи. Тепло в этом случае будет распространяться по комнате более равномерно.

Если в помещении два оконных проема, радиаторы отопления нужно размещать под каждым из них. Они должны быть по мощности в 1.7 раза больше номинальной, определенной при расчетах.

Купив штампованные радиаторы, у которых поделить секции нельзя, необходимо учитывать общую мощность изделия. Если ее недостаточно, следует подумать о покупке второй такой же батареи или чуть менее теплоемкой.

Очень многие факторы могут оказывать влияние на итоговый результат. Рассмотрим, в каких ситуациях необходимо вносить поправочные коэффициенты:

• Окна с обычным остеклением – увеличивающий коэффициент 1.27
• Недостаточная теплоизоляция стен – увеличивающий коэффициент 1.27
• Более двух оконным проемов на помещение – увеличивающий коэффициент 1.75
• Коллекторы с нижней разводкой – увеличивающий коэффициент 1.2
• Запас в случае возникновения непредвиденных ситуаций – увеличивающий коэффициент 1.2
• Применение улучшенных теплоизоляционных материалов – уменьшающий коэффициент 0.85
• Установка качественных теплоизоляционных стеклопакетов – уменьшающий коэффициент 0.85

Количество вносимых поправок в расчет может быть огромным и зависит от каждой конкретной ситуации. Однако следует помнить, что уменьшать теплоотдачу радиатора отопления значительно легче, чем увеличить. Потому все округления делаются в большую сторону.

Если необходимо произвести максимально точный расчёт количества секций радиатора в сложном помещении – не стоит бояться обратиться к специалистам. Самые точные методы, которые описываются в специальной литературе, учитывают не только объем или площадь комнаты, но и температуру снаружи и изнутри, теплопроводность различных материалов, из которых построена коробка дома, и множество других факторов.

Безусловно, можно не бояться и набрасывать несколько ребер к полученному результату. Но и чрезмерное увеличение всех показателей может привести к неоправданным расходам, которые не сразу, порой и не всегда удается окупить.

Классы отопительных радиаторов

Классификацию отопительных радиаторов можно обозначить следующим перечнем:

• секционные;
• трубчатые;
• панельные;
• пластинчатые.

Секционные

Конструкция этого класса батарей представляет собой сочленение полых проточных сосудов (секций) от двух штук и более в одном радиаторе. Количество секций варьируется в зависимости от теплотехнического расчёта помещения. Они бывают, как алюминиевыми, так и чугунными моделями.

Плюсы

Преимуществом таких отопительных приборов заключается в том, что всегда можно увеличить или уменьшить их теплоотдачу (смотрите таблицу), добавляя или снимая секции. Для сборки секций батареи понадобятся фитинги с внешней резьбой (ниппели), кольцевые прокладки, соединительные патрубки и специальный ключ. Секционные приборы отопления могут быстро, как разбираться на отдельные секции, так и собираться в надёжное изделие.

Минусы

Конструкция, состоящая из нескольких элементов, имеет множество стыковочных узлов. Неплотно выполненные соединения могут обернуться возникновением протечек батареи.

Трубчатые

Трубчатые радиаторы начали ставить ещё в 30-х годах прошлого века. Они всегда считались приборами штучного изготовления. То есть их поставляют заказчику по индивидуальному заказу. Этот класс батарей пользуется наибольшим успехом у дизайнеров. Стальные радиаторы могут быть, как с горизонтальным, так и с вертикальным расположением трубок.

Плюсы

Как и все изделия индивидуального изготовления, стальные трубчатые приборы пользуются спросом у владельцев дорогостоящих загородных особняков.

Применение любых смелых дизайнерских решений дают возможность ставить трубчатые батареи не только, как приборы обогрева, но и делать их одними из ярких акцентов в интерьере любых помещений. Теплотехнические характеристики стальных изделий отличаются высокими показателями.

Минусы

К недостаткам трубчатых обогревателей автономной системы отопления можно отнести малодоступность для большинства потребителей по причине высокой цены изделий, «капризность» по отношению к качеству теплоносителя (нужно ставить фильтры грубой и тонкой очистки).

Также следует отметить, что этот класс батарей относится к неразборным приборам, и частичная замена отдельных сегментов невозможна.

Панельные

Экранные обогреватели тоже являются неразборными приборами. Вид цельных панелей, окрашенных в основном в нейтральные тона, пользуется довольно высоким спросом у рядовых потребителей.

Стальные радиаторы прямоугольной формы представляют собой 2 сваренные друг с другом параллельные стальные плоскости, внутри которых расположены трубки п-образного профиля. По периметру торцы батареи ставят стальные планки. Панели могут быть, как с боковым, так с нижним подводом теплоносителя.

Плюсы

Панельные стальные радиаторы имеют высокие характеристики теплоотдачи, они компактны и своим внешним видом гармонируют с любым интерьером помещения. Особой популярностью пользуются панельные приборы в частных домах с большими оконными проёмами.

Экранные обогреватели большой длины ставят в нишах или просто под окнами, чтобы они отсекали холодный приток внешней атмосферы от проникновения внутрь помещений.

Минусы

Панели, подвергшиеся гидроудару или механическим повреждениям с разрывом стальной поверхности, ремонту не подлежат. Батареи нельзя разбирать и корректировать их размеры. Приборы по своему внешнему виду выглядят довольно однообразно.

Пластинчатые

Их можно, в некоторых случаях, отнести к биметаллическим видам батарей и конверторным приборам. Идея конструкции состоит в том, что стальная трубу с теплоносителем ставят сквозь набор тонких стальных, алюминиевых или медных пластинок.

Плюсы

Чем больше лепестков, тем больше площадь теплоотдачи. Поэтому небольшой с виду прибор в частном доме будет так же эффективно обогревать комнату, как и его панельные, секционные или трубчатые аналоги гораздо больших размеров. Срок безаварийной службы составляет 20 лет и более.

Минусы

Основным недостатком пластинчатых обогревателей является то, что пластины своей площадью увеличивают не только теплоотдачу прибора, но и притягивают большое количество пыли.

Скопления легко взвешенных частиц в частном доме могут стать причиной возникновения аллергических реакций у присутствующих людей в помещении. Поэтому батареи такого типа нужно регулярно чистить пылесосом.

Как выбрать вакуумный радиатор

Литиево-бромидная смесь достаточно ядовитая, поэтому перед тем, как покупать вакуумный радиатор, следует проверить степень его надежности и соответствие техническим нормам. О хорошем качестве прибора свидетельствуют несколько признаков:

• в батарее не должно быть слишком много литиево-бромидной смеси— при раскачивании не слышно перетекание, слышен только шелест;
• сварочные швы должны быть ровные (от них зависит герметичность);
• полимерная порошковая краска не смывается растворителем;
• заправочный вентиль загерметизирован ;
• продавец может показать сертификат.

Основное предложение на рынке — приборы, которые производит компания «EnergyEco». Модельный ряд позволяет подобрать батарею практически для любого помещения:

Отопительные приборы от «EnergyEco» изготовлены из углеродистой стали толщиной 1,5 мм. Теплоотдача одной секции 169 кВт, рабочая температура 110оС, рабочее давление 0,6 — 1,3 МПа (испытывается при давлении 2 МПА, разрушается при 5 МПа), резьба для монтажа в систему ¾ дюйма, производитель рекомендует использовать воду с pH 7−8.

Хотя эти приборы эффективны, но у них имеется один недостаток — высокая стоимость: 300 у.е. батарея из 6-и секций и 550 у.е. батарея из 12-и секций. Несмотря на это обстоятельство, спрос на вакуумные радиаторы увеличивается. Их используют не только в частных домах и квартирах, но и в офисах и на производстве.

Практика свидетельствует, что при использовании в автономном отоплении твердотопливного котла расходы на отопление снижаются на 50%, электрического котла — в 2,5−3 раза. Эти приборы стали отличной заменой для старых чугунных радиаторов, позволяющей экономить тепловую энергию.

В Интернете приводятся следующие примеры:

• в Тюмени в коттедже с площадью 200 м² экономия по сравнению с алюминиевыми батареями составила 30%;
• в Екатеринбурге в частном доме установили вакуумные батареи для дублирования печного отопления. Вторичный теплоноситель нагревался электрическим нагревательным элементом, ежемесячная плата за электроэнергию 1 500 рублей;
• в Екатеринбурге в коттедже с площадью 370 м² при температуре -21оС потреблялось 8 кВт в час;
• в торговом павильоне (100 м2) температура +20оС поддерживалась при расходе электроэнергии 25 кВт в час.

Детали, необходимые для правильной установки

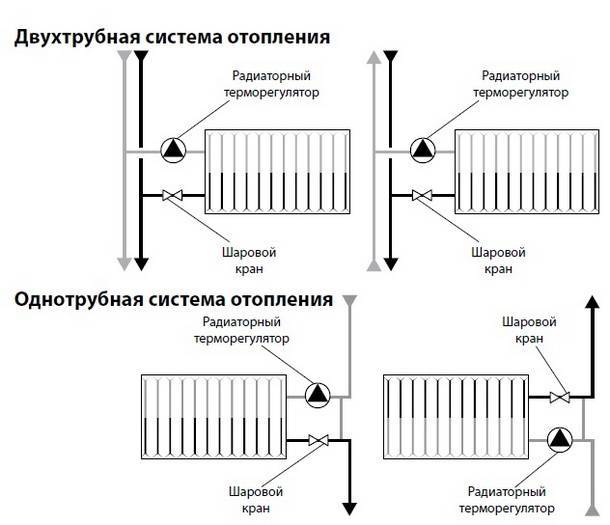

Детали, которые требуются для установки батарей своими руками, покупают, исходя из особенностей устройства системы теплоснабжения. Например, если радиатор будет задействован в однотрубном отоплении, тогда нужен байпас. Благодаря данному элементу, в случае необходимости проведения ремонта или замены батареи отопления своими руками. обогрев в помещении не надо отключать. Этот момент очень важен, поскольку в зимнюю стужу нежелательно перекрывать теплоснабжение дома.

Когда выполняется установка радиатора отопления своими руками, чтобы присоединить его к трубопроводу, нужны сгоны, имеющие резьбу, соответствующую размерам батареи отопления и труб. На сгоны также накручивают втулку, которую потом скручивают и вставляют в батарею. С помощью сгонов, изображенных на фото, легче подключать радиатор к контуру и нет необходимости пользоваться сваркой для соединения стыков между подводкой и трубопроводом.

Если планируется выполнять установку чугунных батарей отопления. в первую очередь следует убедиться, что кронштейны, входящие в комплект, соответствуют материалу, из которого построены стены помещения. Правила установки радиаторов отопления регламентируют, что из прибора необходимо удалить попавший туда воздух, а для этого обычно его оснащают краном Маевского. Как правило, он входит в заводскую комплектацию, в противном случае его нужно приобрести.

Принцип работы вакуум-водогрейных котлов BOOSTER

Перед началом работы в вакуумную камеру котла единственный раз заливается очищенная и химически подготовленная вода и создается вакуум.

В результате сгорания топлива вода закипает при температуре 80 °С и превращается в пар, который конденсируется на U-образных теплообменниках из нержавеющей стали, расположенных в верхней части котла. По теплообменникам в этот момент проходит вода, предназначенная для отопления или горячего водоснабжения. Таким образом, теплообменник нагревается не прямо, горелкой, а косвенно — вакуумным паром.

Котел серии BOV снабжен вакуумным насосом для откачки воздуха, работающем в автоматическом режиме.

Схема теплообменного цикла:

Теплоноситель — Вакуумный пар — Теплообменник — Конденсат

Горелочное устройство котла просто и надежно, его работа регулируется автоматически.

Также котел снабжен панелью управления, с помощью которой можно менять температуру нагрева теплоносителя и отслеживать работу котла.
