Монтаж систем вентиляции — правила организации и проектирования

Основные этапы проектирования

Типовые схемы жилых и бытовых помещений отсутствуют из-за архитектурного и функционального разнообразия построек.

Для принятия решения о создании оптимальной системы воздухообмена необходимо придерживаться общих принципов вентиляции, баланса воздуха, правил разработки технического задания и рекомендаций по его практической реализации (+)

Разработка технического задания

Разработка технического задания – это первый этап проектирования вентиляции. Здесь необходимо прописать требования к объему и типу воздухообмена для всех комнат в доме.

Пример технического задания (в части воздухообмена) на разработку системы вентиляции дома. Вы можете составить такой документ самостоятельно

Для каждого отдельного помещения в зависимости от его назначения определяются параметры воздухообмена.

Итак, для квартир и частных домов вентиляцию следует применять следующим образом:

• Гостиные, гостиные, тренажерные залы. Установившееся течение. Объем зависит от среднесуточного количества людей в помещении. Возможны требования к температуре и влажности входящего потока.
• Ванная, туалет, прачечная. Постоянная естественная тяга. Работа механических устройств при использовании помещения.
• Кухня. Постоянная естественная тяга. Включение принудительной тяги при интенсивном использовании газа или в случае значительных выбросов паров в атмосферу при открытых способах приготовления пищи.
• Коридор и коридор. Свободная циркуляция воздуха.
• Хранение продуктов. Естественная вытяжная вентиляция.
• Бойлер или духовка. При расчете баланса воздуха необходимо учитывать наличие вытяжной вентиляции за счет отвода продуктов сгорания через дымоход.
• Рабочие помещения (мастерская, гараж). Автономная вентиляция в зависимости от назначения помещений.

Техническое задание может быть разработано самостоятельно или сторонними специалистами. В последнем случае при заключении контракта проектировщики должны будут соблюдать российские нормы, регулирующие скорость воздуха в воздуховоде и частоту смены воздуха.

Выберите лучшую схему вентиляции

На основании технического задания создается схема системы вентиляции. План его элементов необходимо согласовать перед внутренней отделкой помещения. В противном случае, в случае установки после ремонта, будет дополнительная задача поставить их в домашний интерфейс.

Циркуляция воздуха в доме. Отдельный слив из бассейна необходим для уменьшения объема конденсата в рекуператоре. Отдельный цикл в котельной – требования пожарной безопасности. Раздельный цикл в гараже – техническая простота решения

Обычно любой план вентиляции можно реализовать несколькими способами.

Лучшее решение должно полностью соответствовать требованиям технического задания и учитывать следующие пожелания:

• содержать минимальное количество узлов и элементов, подверженных поломке;
• регулярное обслуживание должно быть простым и по возможности выполняться жильцами;
• использование вентиляции при регулировании микроклимата должно быть понятным для людей, не обладающих специальными знаниями технических нюансов системы;
• наличие резервных решений при выходе из строя одного из узлов;
• система должна незаметно интегрироваться в квартиру или дом.

В финансовых расчетах необходимо учитывать как разовые вложения средств на покупку элементов системы и их установку, так и регулярные затраты на периодическое обслуживание и затраты электроэнергии на обогрев и увлажнение системы.

Современные решения систем вентиляции дома содержат компактный электронный блок управления, с помощью которого можно легко настроить микроклимат любого помещения в доме

Состав проекта вентиляции

В основной комплект входит общая информация по чертежам с указанием ведомости рабочих схем и планов, а также перечень прилагаемых расчетов, технических документов и ссылок на определенные источники. Приводится список комплектов исполнительных чертежей.

Общие указания включают перечень оснований для составления документации, например, задание на проект, ТЭО, утвержденные обоснования вложений в возведение несложных строений. В описании приводятся строительные правила и нормы, обязательные для выполнения.

Исходные данные

Проект вентиляции для частного дома: исходные данные — количество комнат

Проектирование проходит на основе инженерного задания, архитектурных схем и дизайнерского проекта строения. Согласовывается проект с государственными органами надзора и контроля, строителями и другими службами.

В состав исходной информации включаются сведения:

• месторасположение и соседние строения;
• климатические данные региона, температура, скорость ветра;
• информация об эксплуатации строения (график работы, нахождения жильцов).

Приводится конструктивное описание здания, его расположение относительно сторон света. Дается список помещений в форме таблицы с указанием объема и площади пола.

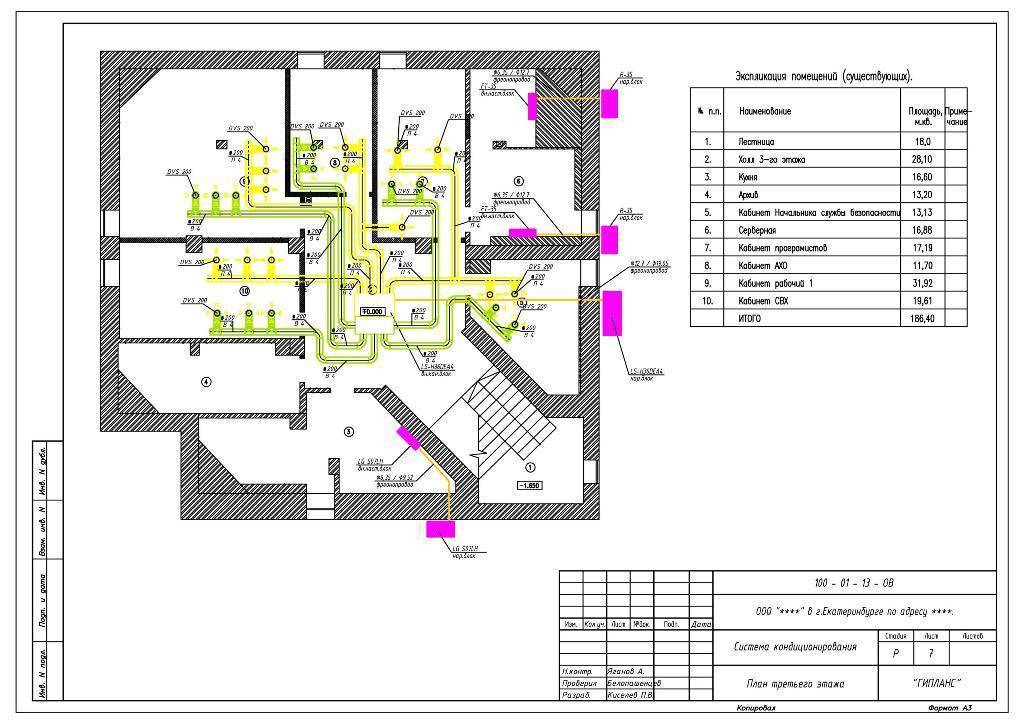

Графическая часть

Чертежи разрабатываются на стадии рабочего проектирования и дополнительно к основному комплекту включают деталировку пересечений и узлов основного оснащения с вычерчиванием обвязки устройств. Первостепенное подающее и удаляющее оборудование подается в чертежах в виде структурного изображения.

Схематически показывается оборудование окончания вентиляционных оголовков на кровле. На чертежах приводятся таблицы с указанием габаритов вентиляционных коробов, обозначаются зоны профилактического обслуживания. На каждом чертеже пишутся особые примечания.

Описательная часть

В пояснительной записке приводятся сведения о расходе энергии и мощности электрического вентилятора и другого оснащения. Описываются характеристики и свойства вентиляционной системы, например, размеры, форма трубопроводов, энергопотребление.

Составляется таблица показателей расчетов магистрали по помещениям,и приводятся основы проектирования автоматических модулей для управления системой. Добавляются спецификации оборудования, вставляются схемы вентиляционной магистрали в аксонометрии.

Составление проекта

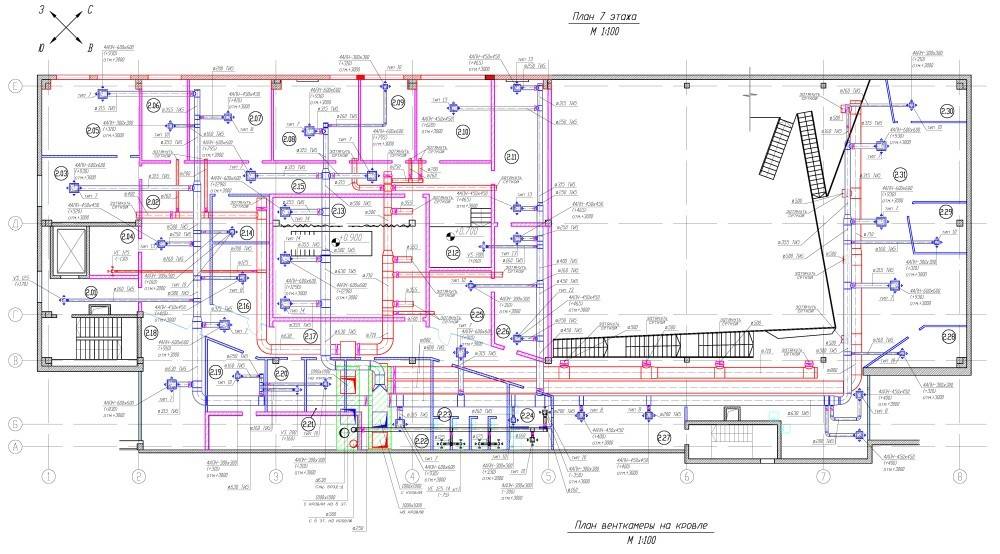

Графически оформленный проект приточно-вытяжной вентиляции

Проектирование можно выполнить своими руками или позволить это сделать специалистам. В любом случае стоит ознакомиться с основными принципами выполнения такой задачи.

Техническое задание

Проектирование приточно-вытяжной вентиляции начинается с составления технического задания, в котором необходимо учесть:

• количество всех комнат;
• площадь каждого помещения;
• архитектуру всего здания;
• функции, выполняемые каждой комнатой;
• количество и местонахождение всех дополнительных объектов, которые оказывают существенное влияние на движение воздушных масс: санузлы, кондиционеры, печи, камины и другие подобные инженерные конструкции.

Обязательно учитывайте камин при размещении вытяжных отверстий

Проведение расчётов

Теперь давайте рассмотрим, как рассчитать приточно-вытяжную вентиляцию. Для этого нам понадобиться найти приемлемую мощность системы, измеряемую пропускаемым через неё количеством кубометров воздуха в час, для каждого помещения в отдельности и всего здания в целом.

Зависит же данный показатель от двух следующих параметров:

1. Кратность воздухообмена отдельно взятой комнаты. Эта величина не имеет размерности и определяет интенсивность замены воздушных масс в зависимости от функционального назначения помещения. Так, например, для жилых зон она равна 1, но не менее 30 м3/ч на одного человека, а для более загрязняемых санузлов и кухонь – 1,5, но не менее 60 м3/ч. Таким образом, расчет приточно-вытяжной вентиляции выполняется по формуле:

L=n×V, где

L – требуемый мощностной показатель, n – нормированная кратность воздухообмена, V – объём комнаты.

Для примера возьмём гостиную площадью 6 на 4 м и высотой потолков 2,5 м: 1×60=60 м3/ч.

Гостиная комната площадью 24 м2

1. Максимальное количество одновременно находящихся человек. От того, сколько людей может собраться в помещении, также зависит проектирование вентиляции, и инструкция нахождения такой зависимость выглядит следующим образом:

L=N×LN, где

L – требуемый мощностной показатель, N – наибольшее количество людей, которые могут одновременно располагаться в помещении, LN – нормированное потреблении воздуха одним человеком в зависимости от функциональности комнаты. Согласно СНиПу последний параметр может принимать такие значения:

Вид помещения	Нормативное потребление воздуха в проветриваемой зоне	Нормативное потребление воздуха в непроветриваемой зоне
Производственное	30	60
Муниципальное	40	60
Жилое	30	60

То есть, если взять проветриваемую гостиную в доме, где проживает 3 человека, то получим: 3×30=90 м3/ч. Так как это значение превышает, то которое мы вывели в предыдущем примере, используя кратность воздухообмена, то его и берём за основное для дальнейших расчётов.

Проведя все необходимые вычисления, обычно выходит, что:

1. Для квартир многоэтажных домов необходима вентиляция мощностью от 100 до 500 м3/ч.

Вытяжное отверстие в квартире

1. Для частных домов – от 1000 до 2500 м3/ч.

Приточно-вытяжная вентиляция загородного коттеджа

1. Для производственных зданий – от 1000 до 15000 м3/ч. Расчет вытяжной вентиляции производственных помещений является наиболее сложным и ёмким.

Заводская вентиляционная система

Особенности проектирования вентиляции для помещений, площадь которых превышает 1000 м2

Чем сложнее проект и чем большее количество узлов он включает, тем выше его цена. Это следует учитывать при его заказе у специалистов.

Также нужно позаботиться о наличии таких элементов, как:

1. Вентиляционная камера. Это специально предусмотренное отдельное помещение, в котором размещается вся необходимая для осуществления эффективной принудительной вентиляции аппаратура. Температура в нём должна быть примерно на одном уровне в течение всего года.

Венткамера частного дома

1. Качественная шумоизоляция. Если днём вам звуки, доносящиеся из вентиляционной системы, могут показаться приемлемыми, то ночью, когда вокруг царит тишина, они могут доставлять колоссальные неудобства.

Звукоизоляция вентиляционного канала – залог хорошего сна

1. При использовании водяного калорифера в качестве элемента нагрева потребуется также осуществить подвод воды и позаботиться о гидроизоляции помещений.

Проточная вентиляция с водяным калорифером

Этапы проектирования

• Проектирование системы вентиляции начинается с составления ТЗ, в котором заказчик указывает характеристики объекта и требования к конечному результату.
• Изучение технической документации на обслуживаемый объект и (если объект готов) замерные работы.
• Выбор предпочтительного типа вентиляции.
• Расчет воздухообмена в соответствии с действующими на территории РФ методиками и СНиПами.
• Подбор оборудования вентиляционной системы (вентиляторы, воздуховоды, воздухораспределители и пр.).
• Проведение аэродинамического и акустического расчетов.
• Окончательная расстановка вентустановок и трасс воздуховодов.
• Составление планов-схем, чертежей, сметы на монтаж.
• Согласование проекта.

Нормы для определения параметров воздухообмена

Так как система вентиляции влияет на качество жизни человека, то ее допустимые параметры прописаны в нормативных документах. Исполнение этих требований обязательно в случае коммерческого использования помещений, а также при приемке многоквартирных зданий.

При проектировании собственником вентиляции внутри квартиры или для частного дома их можно принять на уровне рекомендаций.

Документы и акты Российской Федерации

Российским законодательством установлены различные нормы к вентиляции и кондиционированию в зависимости от типа и предназначения помещений. Они включены в своды правил (СП), государственные стандарты (ГОСТ) и санитарные правила и нормы (СанПиН).

Согласно правилам, помещения жилого и бытового назначения вентилируют для достижения следующих целей:

• Поддержание кислородного режима. Снижение его концентрации ухудшает самочувствие человека. Эту проблему проще всего решить при помощи притока уличного воздуха.
• Удаление нежелательных газов и аэрозолей. Скопление углекислого газа, продуктов горения или пыли опасны для здоровья.
• Регулирование параметров микроклимата. Поддержание влажности в заданном диапазоне при помощи вентиляции – распространенный и эффективный метод, который часто используют не только в жилых, но и в складских и подвальных помещениях различного назначения.

В российских стандартах расчет расхода приточного воздуха определяется по многим параметрам, после чего берут максимально высокий показатель. На практике часто используют не все из них, поэтому этот подход вызывает много вопросов у специалистов.

Существует 8 документов, регламентирующих нормы воздухообмена, допустимые параметры микроклимата, а также правила установки и функционирования систем вентиляции

Зарубежные стандарты качества вентиляции

При установке системы вентиляции для коттеджа или собственной квартиры не обязательно использовать действующие российские нормативные документы. В качестве альтернативы можно применить в расчетах положения зарубежных стандартов, которые регулируют качество воздуха в помещении.

Основанное в 1894 году сообщество инженеров ASHRAE имеет большой научно-практический опыт и множество наработок в области вентиляции и кондиционирования

Организацией ASHRAE разработаны следующие документы:

• ASHRAE 62.1 – требования к системам вентиляции и кондиционирования воздуха;
• ASHRAE 55 – требования к микроклимату и тепловому комфорту помещения.

Исследования этого американского общества инженеров часто используют для расчетов стандартов качества международного и национального уровней.

Для определения минимальных показателей вентиляции стандарт 62.1 использует методики, основанные на следующих показателях:

• кратность воздухообмена (VRP), где регламентируют положения приточных и вытяжных устройств и варьируют мощность потоков в зависимости от показателей микроклимата;
• качество внутреннего воздуха (IAQP), где предлагают способы сокращения концентрации нежелательных аэрозолей путем их фильтрации;
• размеры и положение отверстий для естественной вентиляции (NVP).

Комплексное использование всех трех подходов позволяет значительно уменьшить эксплуатационные расходы.

Также есть работы Европейского комитета по стандартизации (CEN), посвященные вентиляции зданий:

• стандарт EN 13779 – требования к системам вентиляции и кондиционирования воздуха;
• стандарт EN 15251 – требования к параметрам микроклимата;
• акт CR 1752 – критерии расчета вентиляции зданий.

Оба набора стандартов касаются непосредственно здоровья и комфорта пользователей. Необходимый объем приточного воздуха определяют по эмиссии углекислого газа, так как другие значительные источники загрязнения отсутствуют.

Для технических помещений, таких как газовая котельная, расчет объема воздухообмена производят с позиции обеспечения безопасности, а не качества жизни

Можно заказать расчет параметров вентиляции квартиры или дома по американским или европейским нормам. Это будет резонно, учитывая длительный зарубежный опыт и более строгие требования к качеству жизни.

Это интересно: Стеллажи сборные металлические: рассказываем развернуто

Проектирование в «ЕвроХолод» — это:

• Оптимизация расходов
• Энергоэффективность
• Квалификация
• Комплексный подход

• Подбор оборудования: оптимально подобранные характеристики вентустановок и не самый дорогой бренд производителя в соотношении цена – качество, значительно уменьшают стоимость оборудования и не влияют на необходимые параметры.
• Оптимизация воздуховодов: правильно рассчитанные и оптимально расположенные трассы воздуховодов снижают необходимый объем жестяных изделий, следовательно уменьшаются расходы.
• Предотвращение переделок: вам не потребуется изменять архитектурные и инженерные решения по сопутствующим коммуникациям, не предусматривающие наличие систем вентиляции на стадии проектирования, что избавит вас от бессмысленных расходов на переделки, доработки и замену оборудования.

• Возможно существенно уменьшить эксплуатационные расходы электричества и горячей воды, учитывая это в проектировании систем вентиляции и кондиционирования.
• Для этого используются системы с рекуперацией тепла, рециркуляция приточного воздуха и оборудование с оптимальным электропотреблением.

• Практический опыт: наши проектировщики имеют не только теоретические знания, но и опыт ведения объектов и сдачи государственным службам.
• Готовые решения от 2 дней: планы для помещений в рамках 2000 м2 будут готовы в течение 2 — 5 дней, в зависимости от сложности объекта.
• : в большинстве случаев проект необходимо дорабатывать из-за изменений архитектурных, дизайнерских и технологических решений.
• В наличии все необходимые документы: сертификаты проектного СРО и ISO-9001, лицензия МЧС и др.
• У нас множество выполненных объектов и реальные отзывы клиентов.

• Проектируем комплексное решение, в котором все разделы инженерных систем согласованы между собой.
• «ЕвроХолод» также организует подбор оборудования, монтаж и дальнейшее обслуживание.
• Мы гарантируем качество своих услуг и выполняем их в сжатые сроки.
• Учитываются все пожелания заказчика и вносятся необходимые правки.

• Стоимость монтажа кондиционирования
• Стоимость монтажа вентиляции

Санитарно-гигиенические требования к воздухообмену в помещении

Вентиляция в помещении обеспечивает комфорт проживания, а ее грамотно рассчитанная (согласно нормам СНиП) пропускная способность гарантирует безопасность и здоровье проживающих.

Причем это не только вопрос комфорта, а жизненно важная система, без которой невозможна эксплуатация конкретного помещения и нормальная жизнь в доме как таковом.

Достаточно привести пример кухни: что было бы, если б в данном помещении отсутствовала возможность удаления испарений и дыма, образующихся в результате приготовления пищи?

Очевидно, что это место довольно быстро стало бы источником зловония в доме.

Но если плита на кухне установлена газовая, то в таком помещении вообще было бы трудно и опасно находиться: сгорающая смесь метана и пропана довольно быстро насыщает атмосферу углекислым газом и парами воды.

И для того, кто занимается в таком помещении приготовлением пищи, существует реальная опасность потери сознания вследствие кислородного голодания.

Точно такая же опасность существует и в помещениях котельных – в общем, во всех местах, где присутствует открытый огонь. Помимо выжигания кислорода из атмосферы помещения, в процессе горения может образовываться ряд других опасных для жизни газов (к примеру, угарного), а кроме того, может произойти утечка природного газа (если он используется в качестве топлива).

Единственным способом противодействия наполнению пространства непригодными для дыхания и даже ядовитыми газами является проветривание и наличие эффективной, постоянно действующей вытяжки.

Составление проекта

В этом случае нельзя говорить, что качественный проект легко создать собственноручно. Типовых схем также не существует, причина проста, это большое разнообразие зданий, особенности расположения помещений в них. Проектирование состоит из 2 этапов: первый — разработка технического задания, второй — выбор оптимальной схемы вентиляции.

Техническое задание

На этом этапе определяют требования к воздухообмену: к его объему и типу. Причем для каждого помещения дома (квартиры) существуют определенные параметры. Учитывать их необходимо всегда.

1. Жилые помещения, комнаты, превращенные в спортивные залы. Им необходимо постоянное поступление свежего воздуха. Объем его целиком зависит от количества жильцов, находящихся в помещениях. Часто требуется учитывать не только объем воздухообмена, но и температуру, влажность приточного воздуха.
2. Комнаты, «мокрые» всегда: ванная, туалет, санузел, прачечная. Оптимальным вариантом станет «тандем» — естественная вытяжка и принудительная. Первая будет работать все время, а вспомогательное оборудование только тогда, когда в этом есть необходимость. Например, при включении освещения.
3. Кухня — помещение, где регулярно скапливается влага, копоть, жир. Ей также нужна комбинация естественной и принудительной вентиляции. Вытяжка, установленная над варочной поверхностью, должна включаться в работу в то время, когда работает прибор, когда при приготовлении пищи происходит значительное образование пара.
4. Бойлерная, топочная. В этом случае предусматривают сооружение дымохода.
5. Коридор, кладовка. Они подразумевают естественный вид вентиляции.
6. Гараж, мастерская. Им необходима автономная система.

Разработку технического задания можно сделать самостоятельно, или пригласить опытных специалистов. Они сами будут придерживаться всех нормативов, касающихся скорости и кратности воздухообмена, а значит, хозяевам не придется заниматься обязательными расчетами.

Выбор оптимальной схемы

Какой должна быть идеальная система? Удобной, функциональной, максимально эффективной. Качественная вентиляция обязана отвечать нескольким требованиям.

1. Хорошая система — та, которая понятна и дает возможность хозяевам, не имеющим специальных знаний, легко и просто регулировать микроклимат.
2. Предписанное обслуживание вентиляционного оборудования не может создавать непреодолимые трудности, с которыми не смогут справиться сами жильцы.
3. Минимальное число сложных элементов приветствуется. В этом случае хозяевам не придется ожидать выхода из строя какой-либо части системы.
4. Присутствие подстраховки. Если поломка узла все-таки случилась, то резервное решение сможет гарантировать дальнейшую работу вентиляции.
5. Незаметность. Это требование относится к самым важным условиям, так как любая система не должна портить интерьер комнат.
6. Магистраль обязана иметь минимальную протяженность, а значит, не слишком большое количество воздуховодов, изгибов.

Выбор схемы вентиляции зависит и от других факторов. Ими являются:

• площадь помещений;
• материалы стен, перекрытий:
• чистота либо загрязненность наружного воздуха;
• финансовые возможности будущих хозяев вентиляции.

Владельцам недвижимости лучше сразу учитывать все средства: как единовременное вложение на покупку всех элементов системы, так и суммы, которые будут необходимы на обслуживание вентиляции. В этот список также идут затраты на электроэнергию, расходуемую на поддержание оптимального микроклимата.

Что включает проект

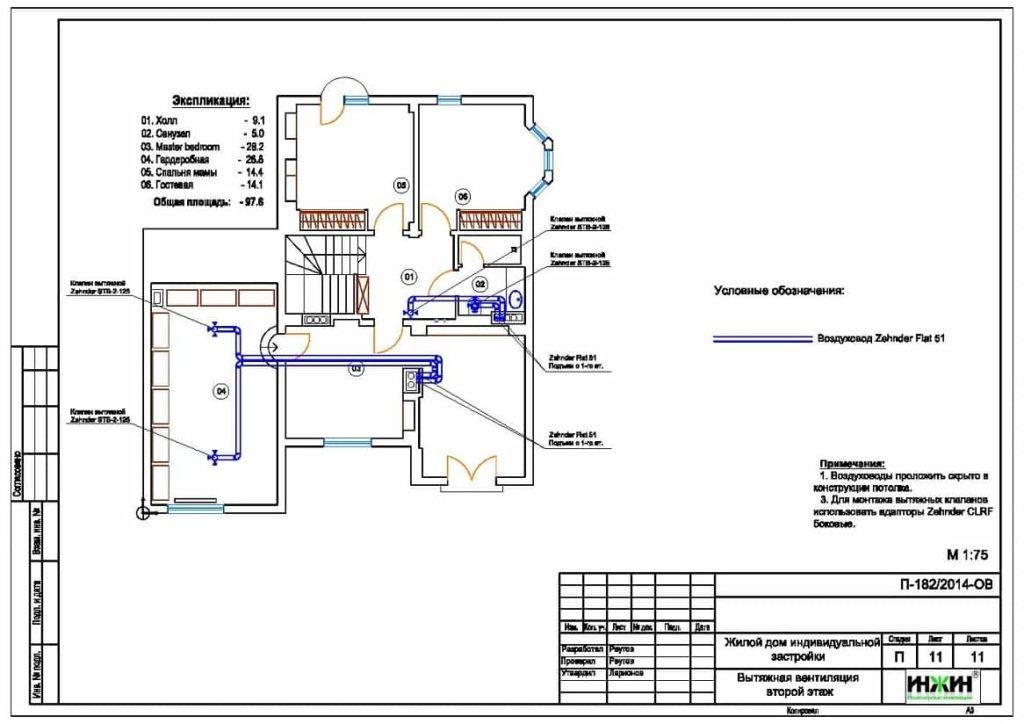

пример проекта вентиляции частного дома

Расчет вентиляции предусматривает определение того, хватит ли производительности систем для забора воздуха извне и пропускной возможности естественных воздуховодов для обеспечения пространства требуемыми по нормативу объемами свежего воздуха.

Проект должен составляться квалифицированными специалистами, так как для этого нужны специфические знания и навыки. Для определения интенсивности перетоков воздушных масс требуется не только расчет сечения воздуховодов, но и учет периметра у воздуховода.

Этапы проектирования

Формула расчета необходимого воздухообмена

Первым этапом расчета системы вентиляции помещения является определение необходимых объемов поступающего воздуха. На данном этапе необходимо знать, для приточной системы следует в дальнейшем закупать оборудование или же для монтажа вытяжки. Также требуется составить схему конвекции воздуха в помещениях.

На втором этапе проектирования вентиляции нужно определить диаметры воздуховодов с обоснованием, сможет ли требуемый расход воздуха пройти сквозь совокупное сечение патрубков.

И наконец, следует определить необходимую мощность вентиляции, от которой и зависит  интенсивность замены воздушных масс в помещениях. Этот показатель как раз и характеризуется коэффициентом кратности.

Расчет естественной вентиляции

Естественный конвекционный воздухообмен в доме происходит из-за наличия в помещениях обогревательных элементов, из-за чего холодный воздух, нагреваясь, поднимается к потолку, заставляя более холодный (остывший) воздух ниспадать к полу. Там он снова нагревается, и цикл повторяется.

Если в комнате открыть окно, то более теплый верхний слой воздуха выйдет в атмосферу, а его место займет более холодный уличный. Таков обычный механизм проветривания. Кроме того, воздух циркулирует и между помещениями дома, перетекая в комнаты с большей интенсивностью конвекции.

Дома, в которых предусмотрена конвекционная система вентиляции, обязательно должны быть оснащены шахтами естественной вытяжки (согласно нормативу – минимум 1 шахта на 72 м2 общей площади квартиры или одного этажа дома, кроме санузлов).

Рассчитать вентиляцию в данном случае означает правильно определить размеры межкомнатных отдушин или даже площади щелей под дверями, через которые будет циркулировать воздух по дому/квартире.

Грамотно рассчитанная система естественной конвекции никогда не приведет к появлению сквозняков в доме, а в комнатах всегда будет свежий воздух и нормальная влажность. Добиться этого можно только при помощи высококвалифицированных специалистов-разработчиков и использовании специальных программ.

Расчет вытяжной и приточной вентиляции

Главным отличием приточной вентиляции от вытяжной является неспособность первой качественно проветрить помещение, удалив из него, к примеру, остатки ядовитых газов. Расчет вентиляции, в которой воздух принудительно только подается в помещение, а наружу он выходит уже в пассивном режиме, например, через капитальную вентиляционную шахту, строится на определении объемов воздуха, которым требуется снабдить все помещения дома или квартиры.

Для этого нужно учесть количество человек, которые пользуются каждой комнатой, а также площадь самих помещений.

Вытяжная вентиляция удаляет использованный воздух из помещений. Методика расчета такой системы подразумевает определение объемов и интенсивности межкомнатных перетоков воздуха, то есть расчет совокупного сечения отдушин и щелей, чтобы воздушные массы, которые затягиваются в помещение извне, перед тем, как попадут в вытяжной вентилятор, смогли бы сначала обновить атмосферу во всех комнатах.

И наконец, расчет приточно-вытяжной вентиляции. Как рассчитать систему вентиляции, обеспечивающую и искусственное нагнетание воздуха, и искусственное отведение? В сущности, это и не нужно.

Главное, чтобы объем поступающего во все комнаты воздуха был равен объему выводимого. А это легко сбалансировать подбором мощности и производительности вентиляторов. И если площадь сечения воздуховодов будет одинаковой, то проект можно считать исполненным.

Однако здесь возникают проблемы изменения этой самой производительности вентиляторов. Со временем все агрегаты, которые работают непрерывно, изнашиваются. Во всех вращающихся узлах, к примеру, выходят из строя подшипники.

Поэтому именно при монтаже приточно-вытяжной вентиляции крайне важно использовать высококачественное нагнетающее оборудование и обеспечить его сервисным обслуживанием. Только так можно сохранить баланс притока свежего и отведения отработанного воздуха

Стадия Р:

1. Титульный лист;
2. Общий состав рабочей документации (Не всегда прикладывается к документации. Если он требуется – его опять же выдаёт главный инженер проекта);
3. Содержание тома проекта по вентиляции;
4. Общие данные (основные отличия от пояснительной записки, выполняемой на стадии П – наличие план-схемы здания с указанием положения систем, большего количества монтажных указаний);
5. Планы систем вентиляции (в сложных проектах могут дополняться разрезами нагруженных участков и/или венткамер);
6. Аксонометрические схемы систем вентиляции;
7. Различные узлы (узлы обвязки воздухонагревателя приточных вентиляционных систем, узлы проходов воздуховодов через ограждающие конструкции, узлы крепления воздуховодов, узлы установки вентиляторов и тд);
8. Спецификация изделий, оборудования и материалов;
9. Таблица воздухообменов (в проектах с технологическими процессами дополнительно прикладывают таблицу местных отсосов);
10. Характеристика отопительно-вентиляционных систем (иногда данную характеристику требуют внести в раздел «Общие данные»);
11. Прочие приложения (сюда могут входить расчёты воздухообменов на определённые сложные помещения, расчёты противодымной вентиляции, технические подборки оборудования и прочие документы, которые по каким-либо причинам требуется предоставить вместе с проектом).

Состав проекта

• разработка общей схемы: общие данные и характеристики оборудования
• выполнение расчёта теплопритоков и параметров воздухообмена
• пояснительную записку и технико-экономическое обоснование
• чертежи с нанесенными на них элементами
• аксонометрические схемы вентиляции и кондиционирования воздуха
• спецификации вентиляционного оборудования
• результаты программы подбора оборудования и спецификацию

При подборе оборудования используются компьютерные программы подбора оборудования, предоставляемые компаниями — производителями, что позволяет подбирать оборудование с оптимальным соотношением цены и качества, а также обеспечивать гибкость и технологичность внедрения.

Подготовительные работы при монтаже воздуховодов

Перед монтажом воздуховодов изучают рабочие и монтажные чертежи вентиляционных систем, затем проверяют строительную готовность объекта под монтаж.

До начала монтажа воздуховодов должны быть подготовлены: 1) отверстия в стенах, перегородках и перекрытиях для прохода воздуховодов; 2) монтажные проемы для такелажа воздуховодов; 3) закладные детали для крепления воздуховодов (в случаях, предусмотренных проектом) ; 4) проходы и проезды к месту монтажа; 5) оштукатуренные стены и потолки в местах прокладки воздуховодов; 6) подготовка под чистые полы.

Рис. XVIII .11. Строповка скруббера

Строительная готовность объекта фиксируется актом приемки помещения или захватки под монтаж. Одновременно выясняют возможность выполнения монтажных работ и прокладки воздуховодов по проекту. Затем на монтажном чертеже делают разбивку вентиляционной системы на укрупненные узлы. Для каждого узла определяют его длину и массу, устанавливают последовательность I—XIII монтажа узлов и составляют комплектовочную ведомость узлов. Кроме того, определяют и привязывают на плане к строительным конструкциям места размещения креплений воздуховодов, а также сверяют по ППР и согласовывают со строителями места расположения и способы крепления грузоподъемных средств.

Рис. 2. Монтаж скруббера одной лебедкой (а), двумя лебедками (б) 1 — лебедка; 2 — отводной блок; 3—оттяжка; I—IV — положения скруббера при монтаже

В период подготовки к монтажу выполняют следующие работы: а) доставляют на объект необходимые инструмент, приспособления, механизмы и проверяют их исправность и состояние; б) проверяют качество доставленных с заготовительного предприятия деталей воздуховодов, комплектуют их по системам; в) оборудуют в местах производства работ в соответствии с ППР сварочные посты, посты для подключения к электросети механизмов и электрифицированного инструмента, площадки для промежуточного складирования и укрупнения узлов воздуховодов.

Источник

Рабочая документация (рабочий проект вентиляции, стадия «Р»)

для получения полного пакета проектной документации, т.е. создания рабочего проекта вентиляции, дополнительно разрабатываются: добавляются в основной комплект чертежей:

• деталировка узлов основного вентиляционного оборудования (обвязка вентиляционных установок);
• структурная схема основного вентиляционного оборудования;
• деталировка узлов системы оконечного вентиляционного оборудования;
• габаритные размеры и зоны обслуживания вентиляционных трасс;
• примечания для монтажа системы вентиляции;

добавляются в пояснительную записку:

• расход тепла и установочную электрическую мощность вентиляционного оборудования;
• характеристики системы вентиляции (габариты, энергопотребление и т.д.);
• таблица расчетов воздухообмена по помещениям;
• проектирование автоматики системы вентиляции;

задание смежным системам (таблица интеграции); аксонометрические схемы системы вентиляции; спецификацию вентиляционного оборудования с деталировками; лицензии и сертификаты на проектные и монтажные работы; согласование проектных решений по вентиляции с архитекторами и дизайнерами.

Объем рабочего проекта вентиляции позволяет полностью реализовать спроектированную вентиляционную систему.

Основные ошибки в организации естественной вентиляции

О первой ошибке мы сказали чуть ранее: экономия на проекте вентиляции – самая большая ошибка! Её трудно исправить. А всё, что трудно исправить, как правило, стоит немалых денег. Другими наиболее распространёнными ошибками являются:

• отсутствие вентиляции на втором и последующих этажах дома. Многие отчего-то считают, что в вентиляции нуждается только первый этаж, соседствующий с подвалом. Но это не так. В вентиляции одинаково нуждаются все этажи дома!
• неправильное расположение вентиляционных отверстий (слишком высоко или, наоборот, слишком низко) замедляет воздухообмен, отчего в доме ощущается постоянная нехватка воздуха
• пренебрежение вентиляцией на кухне, в подвале и ванной комнате – причина появления и распространения плесени в доме и, как следствие, ухудшения здоровья домочадцев
• неправильно выбранный (и сделанный) скат крыши, в результате чего через трубу с улицы в помещение поступает холодный воздух и отработанный к тому же не выводится.

Это, пожалуй, самые распространённые ошибки, допускаемые тогда, когда вентиляция организуется своими руками. Избежать их можно. Если довериться специалистам. Так вы сэкономите и деньги, и время.

Выводы и полезное видео по теме

Это видео — своеобразный ликбез о вентиляции. Здесь подробно рассмотрено само понятие вентиляции и охвачены все вопросы касающиеся ее грамотного проектирования:

Как руководители предприятий, так и частные застройщики должны понимать, что от эффективности вентиляции зависит нормальная жизнедеятельность тех‚ за кого они отвечают. Иногда под вопросом оказывается и жизнь людей. Упускать этот момент и экономить на нем нельзя.

Появились вопросы по теме статьи, нашли недочеты или есть ценные сведения которыми вы могли бы поделиться с нашими читателями? Оставляйте, пожалуйста, , делитесь опытом, участвуйте в обсуждениях.
