Устройство типовой посудомоечной машины: принцип работы и назначение основных узлов ПММ

Что делать, если посудомойка плохо работает?

Если вам всё же удалось запустить агрегат, однако очевидно, что работает он неправильно или не выполняет свои функции, самое пристальное внимание следует обратить на следующие моменты:

  1. Стуки и другие посторонние звуки при работе техники

Следует проверить целостность подшипников распылителей. Также могут стучать подшипники основного или сливного насосного блока. Первый работает периодически, закачивая воду в систему, второй – в конце каждого цикла.

  1. Вода не поступает в рабочую камеру

Если фильтр и шланг подачи воды ни при чём, скорее всего, виновником неисправности является сломавшийся впускной клапан, который нужно заменить.

Впускной клапан посудомойки

  1. Не работает выключатель давления

С этой детали нужно снять клеммы и прочистить патрубок, к которому подходит пластиковая трубка давления – исправный выключатель, срабатывая, издаёт негромкий щелчок.

  1. Машина останавливается посреди цикла

Причиной тому чаще всего бывает неисправный насос. Но прежде следует проверить рециркуляционные фильтры, тракт забора воды, водонагреватель или термореле.

Циркуляционный насос посудомоечной машины

  1. Посуда моется холодной водой

Скорее всего, в вашей машине нет термодатчика, поэтому её программатор не заметил того, что ТЭН или автоматика нагрева вышли из строя. В этом случае придётся заменить сломавшуюся электронику, что рекомендуется делать в сервисном центре.

Нюансы работы посудомойки

Если вы только приобрели машину, то лучше провести тестовый запуск устройства. Он поможет избавиться от смазочных материалов, которые могли остаться на изделии. К тому же это поможет проверить качество установки конструкции посудомоечной машины. Проверить скорость, с которой поступает вода, как она нагревается и не выливается ли жидкость из устройства. Все неполадки можно убрать вот именно на этом этапе.

Для того чтобы его провести, надо использовать специальную соль или моющее средство, которое обычно идёт в комплекте. Для начала надо узнать, какая жёсткость вашей воды. Это не составит труда для работающей посудомоечной машины Бош. Они укомплектованы специальными полосками, которые помогут определить жёсткость воды. Просто опускаете одну из них в жидкость и сверяетесь с табличкой, которая тоже есть в комплекте. Жёсткость влияет на то, какой расход соли надо установить в устройстве.

Отсек с солью надо заполнить полностью водой. Её туда надо залить один раз, как раз перед тестовым запуском. Для того чтобы поместить соль в этот отсек, надо воспользоваться специальной лейкой. Надо, чтобы её было видно через отверстие. Если выльется оттуда немного воды, то это не страшно. Когда закроете отсек крышкой, просто вытрите её.

Для эффективной работы устройства надо обзавестись специальным ополаскивателем, таблетированным или порошковым моющим средством и солью, которая смягчает воду (это именно та соль, которая нужна для тестового запуска). Можно покупать все эти средства по отдельности. Но лучше брать готовые наборы одного производителя. Как правило, в этом случае они имеют компоненты, которые прекрасно сочетаются и дополняют друг друга в процессе работы.

Сколько времени занимает мытьё посуды

Время работы посудомоечной машины зависит от того, какой режим вы выбрали, и от модели устройства. К примеру, если вы выбрали программу с замачиванием и предварительным полосканием, то будьте готовы к тому, что агрегат будет работать на 20 минут дольше. Подбирать режим следует в зависимости от того, насколько грязную посуду вы ставите мыться.

Также на время работы агрегата влияет температура воды, необходимая для мойки. Например, если вы выбираете режим, для которого нужна вода 70 градусов, то придётся ждать ещё на 20 минут дольше. Посудомоечная машина может работать от получаса до трёх часов.

Приведём несколько самых популярных режимов и время, за которое вы получите чистую посуду:

  1. Интенсивный режим применяется для мытья очень грязной посуды с использованием воды температурой 70 градусов. Мойка длится 60 минут.
  2. Нормальный режим предполагает сушку и дополнительное полоскание. В этом случае мойка будет длиться 100 минут.
  3. Быстрая мойка нужна, чтобы справиться с лёгкими загрязнениями, и длится полчаса.
  4. Экономичный режим используется для экономии ресурсов и мойки стандартных загрязнений. Длится этот режим 120 минут.

Это самые стандартные режимы. В большинстве устройств их намного больше с дополнительными функциями. К примеру, довольно распространённым дополнительным режимом является деликатный. Он нужен, чтобы мыть хрупкую посуду из хрусталя, стекла или фарфора. Как правило, длительность работы устройства в этом режиме практически два часа. Но если названий этих режимов на устройстве не найти, то ориентируйтесь по температуре. Режим на 35-45 градусов будет работать полтора часа, на 45-65 градусов – 165 минут, на 65-75 градусов – 145 минут, быстрая мойка – немного больше получаса, предварительное полоскание – 15 минут.

Определяем степень загруженности прибора

Машины рассчитаны на определённое количество комплектов посуды. Для каждой машины он разный. Может быть на 6 или 12 комплектов. Эта информация написана в техническом паспорте устройства.

Однако не всегда вам надо помыть именно столько посуды, и загрузить устройство полностью просто нечем. Поэтому производители агрегатов позаботились о том, чтобы домохозяйкам не приходилось копить грязную посуду и мыть только определённое количество комплектов посуды.

Современные посудомойки, например, марки Электролюкс, имеют принцип работы, при котором можно выбирать режим не только исходя из времени и температуры воды, но и степени загруженности агрегата. Очень популярна функция половинной загрузки. Она помогает, если вам вместо, к примеру, 12 комплектов надо загрузить всего лишь 6. Устройство рассчитает необходимое количество воды, моющего средства и электроэнергии именно для этих шести комплектов. То есть, будет работать лишь наполовину возможной мощности.

Устройство посудомоечной машины

Конструкция посудомойки состоит из главных и второстепенных элементов. При этом каждый узел имеет свое предназначение. От их слаженной работы зависит то, насколько чистыми станут ваши тарелки по завершению цикла.

Основные элементы

Главные узлы посудомоечной машины – это детали, которые принимают непосредственное участие в работе устройства:

  1. Плата управления. Руководит всеми процессами.
  2. Дисплей, панель управления.
  3. Нагревательный элемент, оснащенный термостатом (проточный водонагреватель).
  4. Насосы. Циркуляционный – для подачи чистой воды, сливной (дренажный) – для откачки использованной воды в канализацию.
  5. Шланги. Для залива и слива воды.
  6. Камера мойки. Содержит несколько корзин для загрузки различной посуды.
  7. Датчики. Первый следит за температурой, второй – за уровнем жидкости и давлением.
  8. Фильтры. Не пропускают внутрь грязную воду и очищают стоки от остатков еды.
  9. Ионообменник. Содержит специальные смолы, которые снижают жесткость воды.
  10. Разбрызгиватели. Верхнее и нижнее коромысла, подающие воду непосредственно в камеру.
  11. Отделения для соли и моющего средства.

Панель управления посудомойкой, дисплей либо индикаторы состояния находятся спереди корпуса.

Камера, в которой происходит процесс мойки, изготавливается из нержавеющей стали. Лотки можно вынимать, наполнять различной посудой и устанавливать на место. Для снижения уровня шума устройства дверца оснащена резиновым уплотнителем.

Дополнительные элементы

Перечень второстепенных узлов представляет собой различные модули и средства, которые направлены на улучшение качества работы посудомоечной машины. К ним относятся следующие элементы:

  1. Теплообменник. Служит для постепенного остывания воды, более быстрой сушки посуды и увеличения энергоэффективности ПММ.
  2. Вентилятор и электронагреватель. Отвечают за процесс ускоренной сушки путем генерации горячего воздуха и его распределения внутри камеры.
  3. Датчик загрязненности жидкости. Анализирует состояние рабочей воды, процент моющего средства в ней, расход и т.п. Автоматически выбирает оптимальную программу для мытья посуды.
  4. Сенсор жесткости воды. Подбирает режим мытья на основе уровня жесткости.
  5. Сенсор количества соли. Проверяет, соответствует ли нормам объем регенерирующей соли.
  6. Sensor Dry (в моделях с функцией сушки). Датчик отслеживает температуру воды, воздуха и подбирает программу сушки.
  7. Индикация в виде красного или зеленого светового луча. Удобная функция для встраиваемых ПММ. Луч направлен на пол и отображает текущее состояние машины (в моделях первого поколения луч меняет цвет по завершении цикла мойки, а в ПММ второго поколения работает, как проектор – проецирует на пол время до конца цикла).
  8. Специальный держатель посуды для напитков. Позволяет зафиксировать в камере бокалы, стаканы и прочие емкости. Подобные держатели можно приобрести отдельно.
  9. Разбрызгиватели для нестандартных предметов. Коромысло для мытья противней, подносов, тазов.
  10. Цеолит. Минерал, который улучшает качество мытья посуды. Впитывает много влаги и сокращает процесс сушки.

Материал конструкционных элементов может отличаться в зависимости от производителя и ценовой категории посудомоечной машины. Например, корзины бывают металлические и пластиковые. Разбрызгиватели преимущественно пластмассовые, поэтому загрузку и выгрузку посуды нужно проводить аккуратно.

3 Дополнительные устройства, детали и вещества

Для усовершенствования агрегатов и облегчения их использования фирмы, производящие подобные аппараты, улучшают существующие функции и разрабатывают новые. Это возможно путем установки в ПМ дополнительных модулей и применением других химических веществ:

НазваниеПредназначение и особенности
Электронагреватель и кулерУстанавливаются для обеспечения режима «Турбо» — ускоренной сушки содержимого камеры
Датчик загрязненности рабочей жидкостиСенсор следит за водой в бытовом приборе и по степени ее чистоты автоматически подбирает программу или функцию для мытья. Он помогает определить процентное содержание (соотношение) жидкости и моющего состава, их расход, температуру внутри камеры и прочее
Сенсор для определения количества солиКроме своей основной функции, сигнализирует о наличии в ПМ ополаскивающего вещества
Датчик сушки Sensor DryЭтот элемент устанавливают в современных машинках высокого класса, в которых есть такая функция. Он служит для измерения температуры окружающего воздуха, набранной воды и автоматического выбора программы или метода сушки
Сенсор жесткости жидкостиОт показаний этого узла, который ставится лишь в дорогие ПМ, зависит выбор метода (программы) стирки
Держатель посуды для напитков

Создан для мытья бокалов, фужеров или рюмок, бывает двух видов:

  1. 1. Вилка из пластика или металла.
  2. 2. Подвес с прорезями.

Для старых типов машинок этот элемент покупают отдельно. Сейчас многие производители современных моделей начали выпуск такого модуля, поэтому держатель есть в некоторых новых агрегатах. Он укрепляется на корзину или под потолок рабочей камеры

Коромысло для нестандартных предметовОно было специально разработано для установки и мытья противней. Но на нем можно укрепить и другие предметы, подходящие по размеру (подносы, тазы и прочее)
Красный или зеленый лучСлужит для высвечивания номера или названия программы, включенной на аппарате и операции, которую он делает в данный момент. Этот индикатор направлен вниз и отображает информацию на поверхности пола. На новых моделях этот луч дополнительно указывает процент выполнения программы и время, оставшееся до завершения процесса
Минерал цеолитНеобходим для улучшения качества мытья. Это вещество обладает свойствами быстрого впитывания влаги, отдавая взамен тепло, за счет чего уменьшается время сушки влажной посуды

Этапы работы и процессы, происходящие в посудомойке

Алгоритм работы машинки приведен в инструкции, прилагаемой к каждому устройству. В нашей статье мы рассмотрим все этапы и постараемся объяснить их наиболее доступным языком. Все начинается с того, что ПММ необходимо подключить на кухне к электрической сети, водопроводу и канализации. При определенных навыках эти операции можно проделать самостоятельно или же вызвать мастеров.

Когда подключение завершено, можно начинать работу:

  • Заполните бункеры посудомойки расходными материалами: специальной солью, моющим средством и ополаскивателем. Можно использовать таблетки, в которых последние компоненты совмещены, но соль все равно следует засыпать отдельно – она смягчает воду.
  • Загрузите в корзины грязную посуду. Как это правильно делать, рассказано в нашей статье.
  • Запустите посудомоечную машину и выберите программу, которая будет соответствовать степени загрязнения загруженной посуды.
  • По нажатию кнопки «Пуск» начинается рабочий процесс – вода из водопровода начинает поступать через впускной клапан в емкость, расположенную внутри ПММ.
  • Смешиваясь с солью, жидкость становится более мягкой. Мягкая вода намного эффективнее моет посуду. Кроме того, предотвращается образование большого количества накипи. Параллельно идет процесс нагрева воды до температуры, заданной программой мойки (в случае, если аппарат подключен только к холодной воде). Некоторые модели посудомоечных машин (Bosch, Siemens и других известных брендов) имеют возможность подключения к холодной и горячей воде, которые смешиваются до нужной температуры.
  • Если загружена очень грязная посуда с засохшими остатками пищи, ее очистка должна начинаться с процесса замачивания. Вода смешивается с моющим средством, и циркуляционный насос подает ее мелкими порциями на сопла разбрызгивающих крыльчаток, расположенных в верхней и нижней части камеры. Вращаясь под давлением воды, крыльчатки распространяют моющий состав на поверхность посуды до тех пор, пока вся засохшая грязь не раскиснет. Затем включается режим ополаскивания. Насос подкачивает жидкость к соплам крыльчаток в полном объеме. Основные омывающие струи распыляются с нижней разбрызгивающей крыльчатки, смывая с посуды большинство пищевых отходов.
  • Во время ополаскивания происходит фильтрация и сбор жидкости в емкости ПММ. Она не сливается в канализацию, а используется еще раз. Для этого в собранную жидкость добавляется дополнительная порция моющего вещества и происходит повторный процесс ополаскивания, чтобы вымыть остатки пищи с посуды.
  • Как только тарелки и чашки вымыты, отработавшая жидкость откачивается сливным насосом в канализацию. Затем открывается впускной клапан и происходит ополаскивание емкости изнутри чистой водой, которая затем также удаляется в канализацию. Чистый резервуар вновь заполняется свежей водой для заключительного этапа – ополаскивания вымытой посуды.
  • Вода смешивается с ополаскивателем и подается циркуляционным насосом в сопла крыльчаток под сильным давлением. При этом с поверхностей смываются все остатки пищи и моющее вещество. Параллельно происходит удаление грязи из камеры, в которой происходит весь процесс. По окончании происходит слив всей жидкости в канализацию.
  • Заключительный этап работы – сушка. В зависимости от модели ПММ, посуда может сушиться под действием принудительного нагнетания горячего воздуха либо естественным путем (конвекционная сушка), с применением теплообменника.

Процессы мытья и ополаскивания посуды могут повторяться несколько раз, в зависимости от выбранной программы. Таким образом, несмотря на наличие множества этапов, принцип действия посудомоечной машины довольно прост. Но в то же время бытовой прибор имеет конструктивные особенности, которые нужно знать пользователям, чтобы эксплуатировать его правильно.

Это интересно: Как в стиральной машине покрасить джинсы и другую одежду

Описание процессов происходящих в посудомоечной машине

На первый взгляд, посудомоечная машина сложна в управлении и содержит много непонятных функций. На деле же, это достаточно незамысловатый прибор, использовать который легко и просто. Достаточно просто поверхностного изучения функциональности посудомойки, чтобы понять систему. Также необходимо выяснить, как правильно включить посудомоечную машину в первый раз.

Управляется посудомоечная машина при помощи кнопок. Сперва следует нажать кнопку выбора режима мойки, затем — кнопку «пуск». Далее машина сама выполнит поставленные перед ней задачи. Вы же можете уйти по своим делам, поскольку отключается она сама, как только подходит время завершать цикл.

Итак, машинка включена. Теперь аппаратура работает строго по заложенным в ней инструкциям. Блок управления самостоятельно переключает команды и циклы, после чего открывается водозаборный клапан и в бак начинает поступать водопроводная вода.

Как только забор воды произведён, начинается смешивание со специальной солью. Эта процедура необходима для снижения жёсткости воды и препятствования образования накипи на трубах. Кроме того, смягчённая вода отмывает посуду боле эффективно. В это же время активируется водонагревательный элемент. Пользователь может самостоятельно задать нужную ему температуру и силу пара.

Теперь всё зависит от того, какую программу вы установили. От типа программ и циклов зависит длительность мойки и интенсивность пара. Предположим,  вставляем лотки и размещаем посуду. Например, при включении режима замачивания, начинается вращение циркулярного насоса. В процессе этого постепенно, маленькими порциями, насос разбрасывает смешанную с щёлочью воду на поверхность загруженных тарелок, кастрюль и ложек. Всё это необходимо, чтобы в процессе вступления в химическую реакцию, за счёт постепенного нагревания, присохшая грязь откисала. После этого посуду уже будет куда легче отмыть.

Следующим этапом идёт режим первичного ополаскивания. Это один из главных элементов любого цикла посудомоечных машин. Насос теперь подаёт смешанную со средством воду в распылитель, после чего начинается смывание откисших частиц с посуды. Разбрызгиватель имеет форму винта, и в процессе вращения заполоняет мелкими частицами воды всю полость посудомоечной машины. Благодаря этой системе, все загруженные предметы получают смесь. Это помогает окончательно смыть всю оставшуюся на поверхности посуды грязь. Отныне тарелки чистые, осталось только их ополоскать и высушить.

Далее идёт фильтрация воды. Она не сбрасывается, а идёт обратно в резервуар, после чего вся посуда ополаскивается и заново обрабатывается средством для мытья посуды. Это контрольный этап.

Следующим этапом машина начинает самоочищение. Вся грязная вода спускается в канализацию, а система повторно закачивает некоторое количество воды для промывки резервуара и ополаскивания посуды. Это необходимо для смывания остатков средства.

Последний этап — сушка. Специальный винт разгоняет воздух, нагревая его до нужной температуры, что позволяет ему успешно высушить все тарелки и кастрюли.

По такой схеме работает посудомоечная машина. Возможно, кому-то такое описание показалось тяжеловесным и сложно усваиваемым. В таком случае, вы можете найти наглядные пособия в виде видеоинструкций по эксплуатации посудомоечных машин. В этом случае вы можете ещё дополнительно узнать правила техники безопасности, выяснить причины неисправностей посудомоечной машины и как избежать поломки на ранних этапах.

Схема работы посудомоечной машины

Теперь рассмотрим, как все вышеперечисленные элементы и узлы взаимодействуют между собой.

После загрузки в корзину посуды, закрытия двери и выбора программы мойки, агрегат начнет набирать холодную (если нет подключения к горячей) или горячую воду. Она набирается, проходя через заливной шланг и автоматический клапан. Далее жидкость проходит через ионообменник, в котором происходит ее смягчение (за счет ионов смолы и натрия), после чего наливается в водосборник, расположенный на дне посудомойки.

После наполнения водосборника до определенного уровня, прессостат подает сигнал на закрытие клапана, после чего подача жидкости останавливается. Теперь в работу включается нагревательный элемент и нагревает воду до запрограммированной температуры. Как только необходимая температура набралась, включается циркуляционный насос. Он начинает нагнетать под давлением воду во вращающиеся разбрызгиватели (коромысла).

Попадающая в бак вода стекает по стенкам вниз, проходит через фильтр в водосборник и используется повторно. Во время этого процесса циркуляции жидкость наполняется моющими средствами, проходя через отсек для них, и снова подается насосом в разбрызгиватели. Через определенное программой время завершается первый этап мытья посуды и начинается откачка отработанной воды сливным насосом. После завершения откачивания, начинает набираться чистая вода и запускается холодный цикл ополаскивания.

Второй и последний цикл полоскания будет проходить уже теплой водой с добавлением ополаскивателя. Когда процесс закончится, машина сольет отработанную жидкость, и с нагретых водой тарелок начнется испарение влаги естественным путем (такой вид сушки называется – конденсационным, и применяется в недорогих моделях). Либо включается турбосушка, при которой вентиляторами нагнетается горячий воздух.

Теперь вы имеете начальное представление об этом полезном в хозяйстве агрегате. Понимание принципа работы и минимальные знания об устройстве позволяют качественней производить уход и обслуживание посудомоечной машины, что в свою очередь продлевает “жизнь” аппарата.

Строение посудомоечной машины

Чтобы понять, как работает посудомойка, нужно представлять себе, как она устроена. При необходимости разборки машинки, лучше всего запечатлеть процесс на фото либо видео, чтобы потом правильно её собрать. Перечислим основные части:

  • Циркуляционный насос, он же электродвигатель – нагнетает воду в коромысла, заставляя её циркулировать.
  • Коромысла – в рабочую камеру через них поступает вода.
  • Фильтр – необходим для процеживания воды и фильтрации её от поступающего мусора – в двигатель она поступает очищенной.
  • Сливная помпа – для отвода грязной воды в канализацию.
  • Нагревательный элемент – тэн либо проточного типа. Нагревает воду до рабочей температуры.
  • Корзины для посуды – предназначены для укладки в них столового прибора, под корзинами располагаются вращающиеся коромысла.

Полезные статьи

Уход за посудомоечной машиной – статья о правилах и рекомендациях по уходу за посудомойками, профилактика поломок и информация о средствах по уходу и чистке.

Ремонт посудомоечных машин своими руками – статья рассказывающая о самостоятельном ремонте посудомоек, проверке и ремонте некоторых ее частей (поплавковые выключатели, фильтры, распылители, клапана). Показана схема устройства посудомойки.

Как выбрать посудомоечную встраиваемую машину? – статья о том как выбирать встраиваемую посудомойку, обзор характеристик популярных встраиваемых моделей, цены.

Подключение посудомоечной машины самостоятельно, своими руками – о там как устанавливать посудомойку самостоятельно, показана схема подключения, наглядное видео о подключении машины своими руками.

метки страницы: Посудомоечные машины, посудомойка, устройство и принцип работы

Разновидности машин

В основном такое оборудование различают по типу установки и форм-фактору. Так, на рынке можно найти встраиваемые и отдельностоящие модели. Первый вариант интегрируется в рабочую кухонную тумбу и практически не занимает лишнего пространства. Этот тип машин хорош компактными размерами, но могут возникнуть проблемы с установкой. К тому же инфраструктура с водоподачей с большей вероятностью будет скрыта, что не лучший вариант в плане безопасности эксплуатации. Впрочем, современные программы посудомоечной машины при выявлении нарушений в процессах снабжения водой могут подавать соответствующие сигналы через индикаторы. Что касается отдельностоящих машин, то они располагают крупными размерами, хотя и не всегда. Этот агрегат практически не требует выполнения грязной работы в ходе установки и позволяет за один подход обслуживать большие объемы посуды.

Проблемы в работе посудомоечной машины, пути их решения

Часто случается такое, что запускается программа, индикатор горит, в машинку наливается вода, она работает нужное время. Но потом оказывается, что посудомоечная машина не моет посуду, а просто жужжит. Это может случиться из-за засора в фильтре на дне или форсунок. Просто промойте фильтр или зубочисткой прочистите форсунки. Также это может быть спровоцировано поломкой циркуляционного насоса. Для того чтобы его починить, надо разобрать устройство. Лучше для этого вызвать специалиста. Крыться проблема может и в обмотке двигателя. Надо проверить агрегат с помощью мультиметра на наличие замыкания или обрыва сети.

  • Если в машинке переливается вода, то у неё сломан датчик воды. Он находится на дне. Его надо обязательно заменить на новый.
  • А если вода наливается, когда машинка выключена, то нужна замена электромагнитного клапана.
  • В случае если в машину наливается слишком холодная вода, а об этом сообщает специальный датчик, надо проверить исправность ТЭНа, правильность давления в камере и работу самого датчика.
  • Если из устройства не сливается вода, то может быть сломана сливная помпа. А если часть воды уходит, а часть остаётся, то надо разобраться с подключением шланга. Также убедитесь, что нет засора в сливном насосе.
  • Посудомойка может бить вас током при наличии трещин и повреждений тэна. Осмотрите его и при надобности замените.
  • Если посудомоечная машина не забирает моющее, то надо очистить форсунки и проверить напор воды.
  • В том, что устройство начало сильно шуметь, виноваты подшипники и электродвигатели. Также надо проверить и сальник.
  • Протечку воды могут вызывать повреждения соединений, патрубка, шлангов, бокового бачка или уплотнителя дверцы.

Схема устройства посудомоечной машины

Однажды любому предмету бытовой техники потребуется ремонт. Для этого надо, в первую очередь, понять, как устроена посудомоечная машина. Изучим её внутреннее устройство. В этом случае вы будете чётко знать, что и где надо сменить или отремонтировать. Посудомоечная машина включат в себя:

  • Лотки для посуды
  • Доводчик, регулирующий скорость закрывания дверцы
  • Планка распылителя
  • Термометр
  • фильтр грубой очистки
  • Сливной шланг
  • Клапан для регуляции давления
  • Сливная помпа для грязной воды
  • Резервуар
  • Система аварийной защиты от течи
  • Блок управления
  • Циркуляционный насос
  • Блокировщик
  • Отделение для «таблетки»
  • Клапан для закачивания чистой воды
  • Бойлер
  • Шланг для закачки воды
  • Рычаги для управления лотками

Рано или поздно вы столкнётесь с такими явлениями, как технические неполадки или даже поломка машины. Для этого случая лучшее заранее изучите схему внутреннего и внешнего устройства посудомоечной машины.

Среди наиболее распространённых неполадок отмечаются такие, как слишком высокое или слишком низкое давление в клапанах. В этом случае от машинки идёт подозрительный гул. Часто случается, что при спуске воды машинка издаёт звуки, похожие на скрип или писк. Это значит, система слива повреждена и есть высокая вероятность того, что однажды всё протечёт. Не игнорируйте сигналы опасности и принимайте соответствующие меры, когда появился один из признаков поломки.

Подключение Electrolux к водоводам и электричеству

К монтажу приступают по завершении подготовительных работ. Рекомендуемая очерёдность подсоединений – сначала обеспечить водосток, подачу воды, а включение в розетку и пробный пуск сделать после.

Привязка к канализации

Стыковка сливного шланга машины к отводу сифона – операция ответственная: неправильное присоединение может привести к затоплению соседей снизу

Важно, чтобы длины было достаточно, чтобы обеспечить свободный провис рукава. Последовательность монтажа:

  1. Снять заглушку с резервного патрубка сифона.
  2. Проложить слив так, чтобы от точки выхода потока шланг уходил вверх – это защитит бункер ПММ — посудомоечная машина. «>ПММ от сбрасываемой жидкости.
  3. Сделать нижний изгиб. Он выполняет функцию водяного затвора – не допускает проникновения ароматов канализации в рабочую камеру машины.
  4. Надеть шланг на отвод, при необходимости – использовать герметик.
  5. Зафиксировать соединение хомутом из комплекта поставки устройства.

Если длины рукава недостаточно, его заменяют купленным дополнительно стандартным шлангом «Электролюкс» большего размера. Идея организовать слив отработанной воды в раковину не приветствуется по нескольким причинам: это ни эстетично, ни надёжно. Сточный насос вынужден работать в тяжёлом режиме – подача жидкости на большую высоту. Избыточная нагрузка сокращает ресурс времени безаварийной эксплуатации помпы, приводит к быстрой её поломке.

Подсоединение к воде

Если резервный кран для подключения посудомойки под раковиной не предусмотрен, его нужно установить. Для этого используется приготовленный заранее тройник с вентилем. Последовательность монтажа:

  1. Отключить подачу воды в квартиру с помощью крана на стояке.
  2. Разъединить холодную трубу в месте примыкания гибкого рукава смесителя.
  3. Установить в разъём тройник с вентилем, восстановить проток в затвор на раковине.
  4. Подключить шланг посудомойки к отводу нового крана.
  5. Открыть затвор на стояке, проверить герметичность соединений.

Мнение эксперта

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

Если качество воды сомнительное, на стыке крана-тройника и заливного шланга машины встраивают очистительный фильтр. Некоторые модели посудомоек могут . Присоединение выполняется в той же последовательности, что и к холодной трубе.

В чём состоит принцип работы посудомоечной машины?

Что из себя представляет посудомоечная машина, её устройство и принцип работы? Чтобы разобраться в этом вопросе, нужно для начала узнать о составных частях посудомойки, потом следует разобраться, как работает каждый узел, и какую роль играет его работа в целой системе, и только потом можно будет представить себе, как работает посудомоечная машина.

Внутреннее устройство посудомоечной машины состоит из:

  • Шланга, по которому поступает вода в машину.
  • Контроллера подачи воды в машину.
  • Электромагнитного клапана подачи воды.
  • Электромагнита.
  • Воздушного дренажа.
  • Конденсатора.
  • Солевого обменщика (обменника).
  • Резервуара для соли.
  • Датчика и реле давления воды.
  • Датчика уровня воды с трубкой.
  • Циркуляционного насоса.
  • Нагревательный элемент.
  • Дренажного насоса
  • Обратного клапана (дренажной системы).
  • Шланга отвода грязной воды.

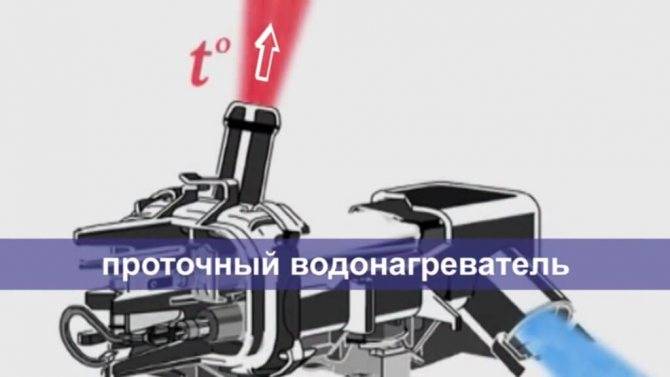

Так нагревается вода в посудомоечной машине.

Зачем нужен магнит?

Если почти все элементы интуитивно понятны, то поясним, для чего нужен электрический магнит в машине. Это магнит направленного действия. Включается он только тогда, когда вода поступает в посудомоечную машину из водопровода.

Магнитная индукция способна воздействовать на химические примеси в воде, и вода становится более мягкой. Это улучшает как само качество мойки посуды, так и позволяет сберечь внутренние элементы машинки. В частности, на внутренних элементах и ТЭНе образуется куда меньше накипи и прочих отложений, если воду предварительно намагнитить.

Зачем нужна соль и солевой обменщик (обменник)

Специальная соль для посудомоечной машины – это не обычная столовая соль. Столовую сыпать в посудомоечную машину запрещено. Специальная соль также улучшает моющие свойства воды, помогает разрушать загрязнения, предотвращает образование биологических отложений внутри посудомоечной машины. Также соль убивает бактерии, которые могут быть на посуде.

Так как соль не поступает в танк посудомойки в чистом порошковом виде, а в виде раствора, то этот раствор сначала нужно приготовить.

В резервуаре для соли вода смешивается с солью и растворяет её. Получается сильно обогащённый раствор соли. Такой раствор не должен попадать в танк, и посему он попадает в обменщик. Там он размешивается с большой порцией воды, достигает допустимой концентрации и отправляется в танк. На этом работа обменщика завершается.

Что такое солевой обменщик (обменник)

Его называют обменщик или обменник. Это маленький резервуар, встречается в более дорогих машинах. Идёт сразу после контейнера для посудомоечной соли внизу машины. В дешёвых машинах соль обменивается в самом резервуаре. В дорогих машинах этот маленький контейнер смешивает обогащённый солевой раствор с водой до такой меры, которая необходима. Блок управления меряет жёсткость воды, и определяет какой концентрации должен быть раствор.

В дешёвых машинах его нет и соль хранится и смешивается в одном месте. Естественно, никакого слежения за концентрацией – нет.

Для чего нужен обратный клапан?

Тут всё просто. Так как клапан работает в дренажной системе и по своей сути завершает процесс откачивания отработанной воды в канализацию, он призван не пропускать поток грязной воды обратно в машину. Во время работы дренажного насоса клапан пропускает воду в канализацию, а обратно нет.

Отличительные особенности некоторых моделей посудомоек

Некоторые посудомоечные машины имеют отличительные черты. Например:

  1. Наличие теплообменника. Это существенно снижает затраты энергии при сушке, но занимает время.
  2. Наличие датчика. Он определяет, насколько чистая вода, поступающая в машинку.
  3. Наличие сенсора, который определяет, есть ли моющее средство.
  4. Наличие датчика сушки. Он определяет уровень сухости и влажности вымытой посуды.
  5. Наличие крепежа для хрупкой посуды и стаканов.
  6. Наличие системы турбосушки. Она обеспечивает сверхбыстрое высушивание посуды.
  7. Наличие подсветки при открывании дверцы.
  8. Прочное прозрачное стекло. Используется как декоративный элемент.
  9. Проектирование на пол информации об оставшемся времени.

В посудомоечной машине дополнительно можно мыть корнеплоды, не используя моющего средства. Возможно мытьё различных расчёсок, обуви из резины, детских игрушек и даже приготовление пищи с помощью томления или на пару.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
