Установка УЗО: правила безопасности, монтажа
Подключение приборов требует неукоснительного соблюдения правил безопасности и подключения.
Требования безопасности
Основные требования при установке любых приборов в электросеть одинаковы.
- Перед работой всегда отключают напряжение. Чтобы убедиться, что это условие выполнено, его отсутствие проверяют индикаторной отверткой, контрольной лампочкой (220 В) либо мультиметром.
- Любой провод, который подключают к устройствам, должен быть проверен на надежность соединения. Проводник обязан оставаться на месте, его слабое крепление тоже запрещено.
- Для удобства монтажа подключенные провода советуют маркировать. Эту операцию делают с помощью разноцветной изоленты, или термоусадочных трубок, также различных цветов.
- Самодельные скрутки при установке оборудования использовать нельзя. Для наращивания и соединения проводов используют только заводские клеммники.
- Поскольку при подаче питания возможны взрывы, короткие замыкания, лучше заблаговременно позаботиться о защите глаз, незащищенных участков тела.
- Для страховки при работе с электричеством рекомендовано присутствие ассистента. Второй человек может быть не участником, а выступать в роли наблюдающего.
- После завершения монтажа, после возобновления питания необходимо проверить УЗО. Для этого нажимают на кнопку «Тест».
Как правило, устройство защитного отключения устанавливают на монтажную рейку (DIN-рейку). Если в щите для нее не предусмотрены держатели, то их тоже придется приобрести. При покупке прибора учитывают номинальный ток, который он способен пропустить. Для квартиры будет достаточно 16-32 А.
Другой важнейший параметр — ток срабатывания (утечки, IDn, где «n» означает номинал). Когда УЗО приобретают для защиты жильцов, то подойдут устройства, рассчитанные на 10-30 мА. Если главное предназначение защита от пожара, то потребуется оборудование другого номинала — 100-300 мА.
Правила установки
Когда запланирована не только покупка, но и самостоятельный монтаж устройства, то будет нелишним познакомиться с самыми главными правилами установки.
- При монтаже необходимо иметь перед глазами схему, так как все провода подключают, ориентируясь на цифровую и буквенную маркировку.
- Устройство защитного отключения всегда устанавливается после вводного автомата. Использование такого выключателя в сети обязательно.
- Соответствие характеристик электросети и прибора обязательно. Для сети с токами от 20 до 25 А необходимо покупать устройство как минимум 32 А.
- В качестве заземления запрещается использование труб отопления или водоснабжения. Эта преступная халатность может стоить соседям жизни.
О том, как работает УЗО с заземлением, узнать нетрудно, понять принцип действия тоже не чрезвычайно сложно. Однако если нет опыта подобной работы, то лучше все-таки доверить ее профессионалам. В этом случае ее качество, а значит, безопасность людей и бытовой техники будет гарантирована.
С ценами на прибор можно ознакомиться здесь:
Следующий видеоролик покажет и расскажет, как работает УЗО с заземлением и без него, какие трудности могут ждать мастера на пути к поставленной цели:
Технические характеристика наиболее популярных устанавливаемых в Санкт-Петербурге УЗО (устройство защитного отключения)
Устройство защитного отключения ABB
ABB, один из крупнейших мировых производителей электротехнического оборудования. Шведский концерн имеет производство и представительства во многих странах мира. Качество продукции очень высокое, цена вполне доступная. Компания ООО Ск «Элит-Сервис» выполняет монтаж и установку УЗО (устройство защитного отключения), других комплектующих фирмы более десяти лет. За все время монтажа электропроводки нам не разу не попадалось некачественное оборудование.
Параметр | Значение |
Номинальное напряжение Un, B | 220, 380 |
Рабочая частота fn, Гц | 50 |
Номинальный ток нагрузки In, A | 16 |
Номинальный отключающий дифференциальный ток IDn, мА | 30 |
Максимальный условный ток короткого замыкания А Inc | 6000 |
Время отключения при номинальном дифференциальном токе Тn, не более, мс | 25 |
Максимальное сечение подключаемых проводов, мм2 | 25 |
Количество циклов электрических | 6000 |
Количество циклов механических | 10000 |
Устройство защитного отключения Legrand
Международный концерн Legrand является крупнейшим производителем электроустановочных изделий. Наша компания достаточно давно работает с комплектующими французского изготовителя. Установка УЗО (устройство защитного отключения), наравне с монтажом другого электротехнического оборудования фирмы Legrand, является приоритетом обеспечения безопасности при проведении электромонтажных работ. Хорошее соотношение цена – качество.
Параметр | Значение |
Номинальное напряжение Un, B | 220, 380 |
Рабочая частота fn, Гц | 50 |
Номинальный ток нагрузки In, A | 16 |
Номинальный отключающий дифференциальный ток IDn, мА | 30 |
Максимальный условный ток короткого замыкания А Inc | 6000 |
Время отключения при номинальном дифференциальном токе Тn, не более, мс | 25 |
Максимальное сечение подключаемых проводов, мм2 | 25 |
Количество циклов электрических | 4000 |
Количество циклов механических | 10000 |
Устройство защитного отключения Schneider electric
Всемирно известный производитель Schneider electric , выпускающий широкий ассортимент электрооборудования относительно недавно появился на рынке Санкт-Петербурга. Зарекомендовал себя с хорошей стороны. Монтаж и установку УЗО (устройство защитного отключения) изготовителя ООО Ск «Элит-Сервис» проводит более пяти лет. Электротехническое оборудование Schneider electric очень доступно в недорогих сериях.
Параметр | Значение |
Номинальное напряжение Un, B | 220, 380 |
Рабочая частота fn, Гц | 50 |
Номинальный ток нагрузки In, A | 16 |
Номинальный отключающий дифференциальный ток IDn, мА | 30 |
Максимальный условный ток короткого замыкания А Inc | 6000 |
Время отключения при номинальном дифференциальном токе Тn, не более, мс | 30 |
Максимальное сечение подключаемых проводов, мм2 | 25 |
Количество циклов электрических | 4500 |
Количество циклов механических | 10000 |
Устройство защитного отключения IEK
Компаний IEK – крупнейший российский производитель электротехнической продукции. Основным плюсом является невысокая стоимость. Продукция сертифицирована по российским стандартам, очень распространена в новом строительстве массового жилья, бюджетных промышленных объектах. Устанавливается УЗО (устройство защитного отключения) на вводах в квартиры, влажные помещения, обеспечивают защиту недорогого производственного оборудования.
Параметр | Значение |
Номинальное напряжение Un, B | 220, 380 |
Рабочая частота fn, Гц | 50 |
Номинальный ток нагрузки In, A | 16 |
Номинальный отключающий дифференциальный ток IDn, мА | 30 |
Максимальный условный ток короткого замыкания А Inc | 6000 |
Время отключения при номинальном дифференциальном токе Тn, не более, мс | 30 |
Максимальное сечение подключаемых проводов, мм2 | 25 |
Количество циклов электрических | 4500 |
Количество циклов механических | 10000 |
Устройство защитного отключения DEK
Компания DEKraft является очень молодым российский производителем электротехнической продукции. Оборудование сертифицирована по российским стандартам, очень распространена в новом строительстве массового жилья, бюджетных промышленных объектах. Устанавливается УЗО (устройство защитного отключения) на вводах в квартиры, влажные помещения, обеспечивают защиту недорогого промышленного оборудования. Основным плюсом является невысокая стоимость.
Параметр | Значение |
Номинальное напряжение Un, B | 220, 380 |
Рабочая частота fn, Гц | 50 |
Номинальный ток нагрузки In, A | 16 |
Номинальный отключающий дифференциальный ток IDn, мА | 30 |
Максимальный условный ток короткого замыкания А Inc | 6000 |
Время отключения при номинальном дифференциальном токе Тn, не более, мс | 30 |
Максимальное сечение подключаемых проводов, мм2 | 25 |
Количество циклов электрических | 4500 |
Количество циклов механических | 10000 |
Когда нужны розетки с УЗО
Возгорания в частных домах, квартирах и административных зданиях случаются часто, и причиной половины из них становятся неисправности электрической проводки. Нередко при использовании бытовых приборов человек получает удар током, по силе не совместимый с жизнью. Избежать подобных опасностей можно при помощи электрической цепи, связанной с устройством защитного отключения.
Принцип действия оборудования построен на постоянном вычислении разницы между нейтральным и фазным токами. Когда их значения существенно отличаются, не вписываясь в заложенный диапазон, срабатывает автоматика, прекращающая подачу электроэнергии.
Розетка на ток утечки до 30мА
Ток величиной 10 мА и выше является пороговым. При таком значении мышцы человека прекращают функционировать, поэтому при соприкосновении с оголенными проводами он не может их отпустить. На такой ток следует ориентироваться при настройке розетки с УЗО. Качественные автоматы срабатывают моментально, поэтому, взявшись за кабели под напряжением, человек даже не чувствует удар током, ведь прибор мгновенно отключает цепь от питания.
Пробои электропроводки внутри стен — нередкий случай. Кабель не доступен для визуального осмотра, поэтому представляет высокую пожарную опасность. С течением времени изоляция любого провода истончается, повышается сила тока, действующая на стены. Одной из второстепенных задач УЗО является определение подобных утечек и размыкание цепи прежде, чем произойдет нагрев кабеля.
Помимо опасности для жизни пробои становятся и финансовой проблемой. Электрическая энергия уходит в стены, что повышает потребление и выставляемые счета. Таким образом, УЗО необходимо как для улучшения безопасности, так и для экономии энергопотребления.
Что такое УЗО, принцип работы
Самый часто задаваемый вопрос «для чего нужно УЗО?». Большинство обывателей полагают, что устройство защитного отключения предназначено только для защиты человека от удара током. На самом деле это не совсем так. Да, оно конечно защищает от человека от поражения током, но к сожалению не всегда.
Согласно ПУЭ, установка УЗО обязательна для всех влажных и детских помещениях. Это правило создано как раз для защиты человека от поражения током. НО на практике, при ударе током УЗО срабатывает не всегда. Почему? Есть ряд причин, про которые мы расскажем ниже.
На сегодняшний день, главная функция и самая важная функция УЗО – это противопожарная профилактика. Поэтому сегодня УЗО устанавливается не только в помещениях с повышенной влажностью, а повсеместно (кроме уличных розеток и освещения).

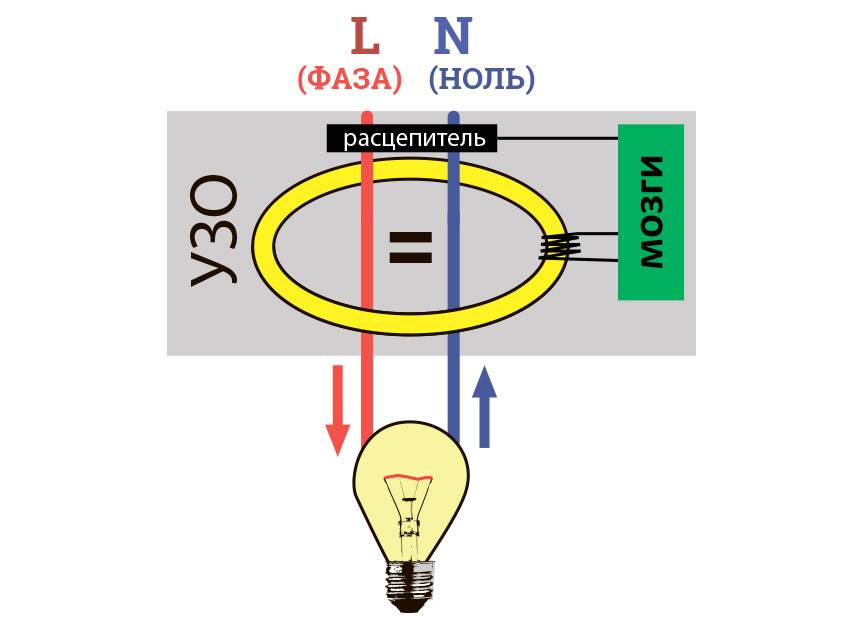

Принцип по которому работает УЗО, это сравнение входящего и выходящего токов. Как известно, ток бежит по двум проводам (3 фазы здесь не рассматриваются) — по фазе и нулю. Если ток потечёт куда-нибудь в сторону, кроме этих двух проводов — УЗО обязано сработать. То есть при возникновении тока утечки определенного номинала, УЗО моментально расцепит контур.
Схема подключения трехфазного УЗО: 4 варианта для частного дома
Ниже рассматриваю случаи использования противопожарного и обычного модуля в разных ситуациях.
Противопожарное УЗО для частного дома: как правильно выбрать и установить
Фрагмент схемы подключения четырехполюсного противопожарного УЗО на вводе в частный дом поясняет главный принцип его выбора по дифференциальному току.
Его ставят на вводе в здание для защиты:
- входного кабеля;
- линий к потребителям, на которых не используются индивидуальные устройства защитного отключения;
- выполняющей роль резерва в случае отказа основного модуля.
Противопожарное УЗО подключают в схему электропитания дома с обязательным соблюдением селективности его срабатывания. Она достигается комплексно двумя настройками:
- троекратным запасом уставки по дифференциальному току в сравнении с любым групповым или индивидуальным модулем, расположенным ниже;
- замедлением на срабатывание по времени минимум в 3 раза.
Фрагмент приведенной выше схемы включения показывает, что дифференциальный ток противопожарного модуля IΔns трижды превышает уставку утечки IΔn1 или IΔn2 у любой группы потребителей.
Противопожарные УЗО создаются для срабатывания от токов утечки на 100, 300 либо 500 мА, а модули защиты человека от дифференциального тока производятся на уставки 30, 10 или 6 миллиампер.
Возможность выставления уставки времени для селективного срабатывания обозначается на корпусе модуля латинской буквой “S”.
Правильный выбор уставок противопожарного, группового и индивидуального УЗО по дифференциальному току и времени отключения возникшей аварии — обязательный принцип надежной ликвидации защитой поврежденного участка с оставлением под напряжением исправного оборудования.
Подключение трехфазного УЗО: схема на 4 полюса с использованием нейтрали
Упрощенно схему подключения четырехполюсного УЗО в трехфазную сеть можно представить следующим образом: на выходе рабочего нуля используется шинка для разводки потенциалов нейтрали N по подключенным потребителям (схема с нейтралью).
Потребители могут питаться от всех 3 фаз или какой-то одной. Эта же схема позволяет выполнять защиту одновременно трех разных однофазных цепей при условии использования общей нейтрали.
При этом стараются построить работу оборудования с соблюдением равномерного распределения токов нагрузок по всем фазам.
Подключение трехфазного УЗО: схема на 4 полюса без использования нейтрали
Отказаться от работы нейтрального провода и упростить конструкцию позволяет случай использования симметричной нагрузки, у которой все токи в фазах всегда равны.
Пример такого подключения — защита трехфазного асинхронного электродвигателя. Обмотки его статора могут быть собраны по схеме звезды или треугольника, которые обеспечивают одинаковые сопротивления между фазами.
Потенциал рабочего нуля заводится на вводной контакт четырехполюсного УЗО, а на выходной ничего не подключается. Выходная клемма потенциала N остается пустой.
Этот прием позволяет экономить средства за счет подключения двигателя к цепям питания кабелем с четырьмя, а не пятью жилами: три для фазных потенциалов и одна — защитного РЕ проводника.
Его монтируют на специальный болт заземления корпуса.
Подключение трехфазного УЗО: схема для однофазной сети
Предлагаемый вариант не является типичным.
Он используется как исключение в трех случаях:
- У владельца имеется лишний модуль защиты, который необходимо пристроить в работу. Иначе оно просто пылится без дела.
- Собираемую однофазную проводку планируется в ближайшем времени переводить на три фазы.
- Временная замена модуля, вышедшего из строя при возникновении аварии.
Во всех трех случаях необходимо потенциал фазы пускать через те клеммы, к которым подключена обмотка кнопки “Тест”. Иначе она не станет срабатывать при ручных проверках.
В этой короткой статье я постарался дать самый необходимый материал. Видеоролик владельца Заметки электрика наглядно дополняет, как подключить УЗО правильно и выбрать его по номинальному току и току утечки. Рекомендую посмотреть.
О фильтрах
Один из главных источников сбоя в работе УЗО — помехи от бытовой техники. И бороться с ними помогают ферритовые поглощающие фильтры.
Важно: Ферритовые кольца для таких фильтров продаются в отделах радиоэлектроники. На одном кольце фильтр вставляется в «шумящую» установку, поближе к сетевому вводу. Но выполнить это качественно по силам только квалифицированному специалисту
Заниматься самодеятельностью в этом вопросе не стоит
Но выполнить это качественно по силам только квалифицированному специалисту. Заниматься самодеятельностью в этом вопросе не стоит
На одном кольце фильтр вставляется в «шумящую» установку, поближе к сетевому вводу. Но выполнить это качественно по силам только квалифицированному специалисту. Заниматься самодеятельностью в этом вопросе не стоит.
Все, что можно сделать своими руками, это надеть несколько колец на сетевой шнур. А чтобы не резать для этого фирменный литой кабель, достаточно будет приобрести вилку и гнездовую колодку, а также взять небольшой отрезок провода на три жилы. Или купить готовый сетевой шнур, оснащенный ферритовыми насадками, поглощающими помехи. Будет дороже, но надежнее.
Схемы подключения розеток с УЗО
Способы подключения розеток со встроенным УЗО могут быть разными. Они зависят от количества подключаемых устройств, расположения проводов и наличия шины заземления
Важно подключить розетки в доме так, чтобы обеспечить максимальную безопасность жильцов и соблюсти все электротехнические нормы
Единственная розетка с заземлением
Наиболее простая схема встраивания розетки с УЗО в домашнюю электросеть включает всего лишь одно устройство. К нему подходит не только фаза и ноль, но и провод заземления. Такая схема позволяет обеспечить двойную защиту человека.
Схема с единственной розеткой является наиболее простой и дешевой. При необходимости в неё через удлинитель можно подключить любую бытовую технику
Заземление служит пассивным способом обезопасить человека от удара током при контакте находящимся под напряжением бытовым прибором. При этом основной поток электронов уходит в землю, но человек все равно подвергается опасности. А устройство защитного отключения позволяет исключить практически все риски для здоровья в вышеописанной ситуации.
Главным достоинством схемы с заземлением является возможность для тока беспроблемно стекать в землю, что приведет к мгновенному срабатыванию УЗО. При отсутствии такой утечки проводником будет выступать человек, который соприкасается с поверхностью под напряжением. Это может привести к чувствительному удару током.
Система подключения розетки через дифавтомат
Двухуровневая система УЗО и дифавтомата является оптимальной с точки зрения удобства. Общий дифавтомат обеспечивает дополнительную защиту всей квартиры не только от тока утечки, но и от сетевых перегрузок и коротких замыканий. Такую схему рекомендуется использовать в жилых помещениях с сильно разветвленной проводкой.
Дополнительное УЗО в виде розетки целесообразно устанавливать при частом отключении электроэнергии при срабатывании общеквартирного дифавтомата из-за одного бытового устройства
При срабатывании электромеханизма розетки произойдет её отключение без обесточивания всей квартиры, при этом остальные комнаты останутся под резервной защитой.
Дифавтомат может иметь такой же пороговый ток, как у розетки с УЗО, а может и больше (100 мА). При его одинаковом значении могут одновременно выбивать оба соединенных последовательно аппарата. Преимущества подключения розетки к заземлению остаются такими же, как и в предыдущей схеме без дифавтомата.
Одноуровневая система нескольких розеток
При подключении к сети нескольких розеток с УЗО принцип их работы не изменяется. Каждый прибор обеспечивает безопасность использования подключенной к нему бытовой техники.
Розетки с УЗО, безусловно, повышают безопасность пользования бытовой техникой, но с финансовой точки зрения такая схема является нецелесообразной
Такая схема монтируется довольно просто и не требует установки общего дифавтомата или УЗО. Плюсы подключения заземления остаются те же, что и в предыдущих рассмотренных вариантах. Единственным минусом системы из нескольких розеток является их стоимость, ведь за каждый прибор придется платить немалую цену. Альтернативой такому варианту является установка одного УЗО на всё помещение.
Нерекомендованная схема без заземления
Принципиальная схема подсоединения розеток с УЗО при отсутствии заземления почти не отличается от предложенных выше двухуровневых и одноуровневых вариантов. Разница состоит только в отсутствии провода, который обеспечивает съем тока с корпуса бытового прибора при повреждении его электроизоляции.
Схема подключения розетки с УЗО без заземления может применяться и при наличии общего дифавтомата, и при его отсутствии
Фактически подавляющее большинство домов и многоэтажек до 2000 года не оборудовалось заземлением, поэтому эта схема подключения является наиболее распространенной. Однако в ней существует скрытая опасность – отсутствие контакта корпуса бытового прибора с «землей».
Этот факт представляет собой не только проблему для здоровья людей, но и оказывает негативное влияние на работоспособность микросхем в бытовой технике. Поэтому наличие шины заземления в домашней электропроводке крайне необходимо и желательно.
Ошибки при выполнении монтажа УЗО
Пример неправильного подключения УЗО
Чтобы обеспечить стабильную и безопасную работу электросети, необходимо избегать следующих ошибок:
Входные клеммы УЗО подключаются к сети после специального автомата. Прямое присоединение категорически запрещено.
Необходимо правильно подключить и не перепутать нулевые и фазные контакты
Для облегчения этой задачи на корпусе устройств присутствуют специальные обозначения.
При отсутствии заземляющего проводника категорически запрещено заменять его проводом, накинутым на водопроводную трубу или радиатор.
При покупке устройств обращают внимание на их основные рабочие характеристики, величины токов. Если линия рассчитана на 50 А, прибор должен иметь минимум 63 А.
Принцип работы УЗО: как правильно подключать УЗО
Бытовые электроприборы работают с большими нагрузками и часто выходят из строя. Одной из неисправностей вполне может быть повреждение изоляции на сетевом шнуре. При этом появляется потенциал сети на корпусе прибора. Он остается в исправном состоянии и может работать, но уже представляет опасность для человека. При одновременном прикосновении к металлической части корпуса и водопроводной трубе или другой металлической конструкции, связанной с землей, происходит замыкание электрической цепи через тело, приводящее к удару током. Для предотвращения подобных явлений было создано устройство защитного отключения.
Подключение устройства защитного отключения
Принцип работы УЗО – это отключение нагрузки коммутационным механизмом при достижении током утечки заданной величины. Устройство является надежной защитой от поражения поверхностями, находящимися под напряжением, и от возникновения пожара при утечке тока через неисправную изоляцию. Проще говоря, механизм аппарата мгновенно отключает питающую сеть от потребителя, если возникает непредвиденная утечка тока в «землю».
Чтобы выбрать нужные устройства, надо знать их различия, классифицирующиеся по следующим признакам.
По реакции на ток утечки
- АС – прибор размыкает цепь при медленном или быстром увеличении переменного тока утечки;
- А – реагирует на постоянный или переменный ток;
- В – применяется в промышленности.
Главным параметром устройства является значение тока утечки. Отсчет идет от 30 мА. При большей величине тока устройство срабатывает для защиты от пожара, но для человека удар током представляет опасность. При меньших значениях болезненное воздействие остается, но опасности для жизни здорового человека нет. В жилых домах выбирают УЗО с током отключения не выше 30 мА, за исключением входного.
По принципу работы
Различают электромеханические (УЗО-Д, УЗО-ДМ) и электронные устройства (УЗО-ДЕ). Последние – применяются преимущественно в качестве дополнительных: для повышения надежности защиты в помещениях с высокой влажностью. В них может содержаться устройство сравнения со встроенным источником питания вместо магнитоэлектрического элемента. При этом сигнал необходимо усиливать и преобразовывать, что существенно снижает надежность защиты. Аппараты ограничены по возможностям, но от большинства неприятностей выручают. Устройства с электронным разрывом цепи чаще применяют в связи с тем, что они дешевы, и быстрота срабатывания (0,005 с и менее) позволяет избежать удара током. Электромеханические УЗО более надежны, благодаря независимости от колебаний напряжения сети и отсутствия необходимости во внешнем питании.
По скорости реагирования
Устройства бывают неселективные, реагирующие на неисправность быстрее, чем за 0,1 с, и селективные – с задержкой срабатывания от 0,005 с до 1 с. Она создается специально для того, чтобы системы защиты разных уровней успели сработать раньше. В этом случае поврежденный участок отключается, а все остальные продолжают работать. Селективные УЗО предназначены для защиты от пожара. После них обязательно надо устанавливать защитные устройства с безопасными порогами токов утечки на низших ступенях подключений.
В лечебных, детских и учебных учреждениях применяют сверхбыстродействующие электронные УЗО (менее 0,005 с), поскольку они защищают от ударов даже небольшого тока.
По числу полюсов
В однофазной сети УЗО имеет 2 полюса и применяется в квартирах. В трехфазной сети устанавливаются аппараты с четырьмя полюсами. Они могут защищать несколько однофазных сетей или приборы с трехфазным питанием.
