LED-телевизоры
Это телевизоры со светодиодной подсветкой, а не светодиодные, как их иногда называют маркетологи. Являются разновидностью ЖК. Вес – до 3-4 кг, глубина корпуса – 2-3 см. Потребляют на 40% меньше энергии, чем ЖК-собратья. Широкий угол обзора – 170 градусов. Размеры варьируются от 19 до 60 дюймов.
Способны выдавать высококачественное изображение, за счёт отсутствия мерцания и улучшения (по сравнению с ЖК) динамической контрастности. Стоимость моделей этих устройств высока. На сегодняшний день — это самый технологичный и дорогой вид телевизора для массового покупателя.
Подсветка может быть размещена по всей поверхности матрицы (ковровая) и располагаться только по краям экрана(боковая). Боковая, присутствует на тонких и лёгких корпусах. Ковровая создаёт более равномерное свечение и её можно регулировать, для каждой области экрана отдельно.
В подсветках LED дисплеев используются белые и трёхцветные (RGB-триады) светодиоды. Первые экономичны в потреблении энергии, вторые дают насыщенность света и контрастность в изображении.
Какую матрицу выбрать?
Перед тем, как покупать плазменную панель нужно обратить внимание на 2 фактора: стоимость изделия и собственные требования. На рынке имеется огромное количество ТВ с разными матрицами
После того, как ценовая политика была определена, решите, где и для чего нужен телевизор:
- Для дачи, кухни или офиса отлично подойдёт ТВ с матрицей TN. Они имеют небольшие размеры (около 32 дюймов). TN матрицу можно выбрать, если экран будет использоваться в качестве монитора для игр.
- Для домашнего кинотеатра лучше отдать предпочтение IPS и VA. Телевизоры с такими технологиями хорошо отображают видеозаписи любого формата независимо от угла обзора. Использовать IPS и VA можно для презентаций, где важна чёткость фото.
- Для частного просмотра каналов в кругу семьи, подойдёт VA. Телевизоры стоят недорого. Качество изображения не высокое.
Устройство, принципы работы черно-белых моделей (аналоговых)
Все черно-белые телевизоры, относящиеся как к ламповым, так и полупроводниковым моделям, имеют схожую структурную компоновку.
Как видно из представленного рисунка, добавлены следующие устройства:
- Метровый селектор каналов (СКМ).
- Дециметровый селектор каналов (СКД).
- Усилитель промежуточной f изображения (УПЧИ).
Сигналы звука и картинки, усиленные и преобразованные в блоке, переключающем каналы телевизора (ПТК), поступают в УПЧИ.
С учетом того, что частота колебаний гетеродина отличается по значению от f поступающего импульса (выше), как уже указывалось, разница между промежуточной i картинки и звука составляет 6, 5 МГц.
Для получения изображения самого высшего качества, требуется точно настроить гетеродин на входе на нужную частоту, которая обеспечивает четкость видеоизображения и чистоту звукового сигнала, а также отсутствие искажений по фазе.
Все подобные телевизоры имеют функцию как ручной, так и автоматической подстройки
Ручная настройка помогает обеспечить правильную подстройку при приеме тестовой таблицы.
Автоматическая настройка крайне необходимо при различных коммутациях, таких как включение и прогрев самого устройства (меняется частотная составляющая гетеродина), скачка напряжения в электросети, внешних помехах или переключении требуемых каналов.
АПЧГ (автоматическая частотная подстройка гетеродина)
АПЧГ выполняется с ОС и содержит в себе различитель и элемент управления.
Различитель представляет собой не что иное, как дискриминатор фаз, где на вход идет U промежуточной частоты. Таким образом, если телевизор подстроен точно, U на выходе будет равняться нулю.
При имеющемся отклонении частоты гетеродина (от 38 МГц, номинальной), на выходе появляется управляющее U расстройки.
U расстройки идет на устройство, называемое варикапом, который соединено с контуром гетеродина в ПТК. Таким образом, данное U меняет f гетеродина ту сторону, которая противоположна расстройке.
Но полностью устранить имеющуюся расстройку АПЧГ не в состоянии, потому в наличии всегда имеется ее остаточные значения. При этом, чем выше коэффициент автоподстройки, тем меньше будет значение остаточной расстройки.
Зачастую, стандартным решением в устройствах подобного типа является использование АПЧГ по промежуточной f и УПТ (усилителем постоянного I). При такой схеме остаточная расстройка составляет порядка 50 кГц (изначально присутствует в 1,2 МГЦ).
Также многие модели первого поколения комплектуются следующими блоками:
- Автоматической регулировкой усиления (АРУ), обеспечивающим постоянное поддержание каких-либо значений.
- Автоматической постройкой по f и фазе (АПЧиФ).
В данных моделях за счет АПЧиФ в ГСР предусмотрена частотная и фазовая автосинхронизация с подобными параметрами синхроимпульсов от телецентра. Также обеспечивается надежная синхронизация строчной развертки сигнала на входе, если он ослаблен или присутствуют импульсные помехи, что актуально для моделей с большой диагональю экрана.
Далее, на выходе ФД (фазового детектора), который в обязательном порядке имеется в подобных моделях, будет присутствовать постоянное U, при этом его полярность и значение будут находиться в прямо пропорциональной зависимости от угла сдвига фаз импульсов.
Если данный угол будет нулевым, напряжение на выходе ФД также будет иметь нулевое значение. При других его величинах, данное U идет на управляющую сетку ЗРГ (задающий релаксационный генератор) через фильтр низких частот (НЧФ).
Если напряжение начинает меняться, происходят изменения также и в частоте собственных колебаний ЗРГ. Таким образом, данные колебаний затухнут лишь тогда, когда их расхождение с углом сдвига фаз и f синхроимпульсов также сведется к нулю.
В зависимости от схемы построения, АПЧиФ не всегда способен компенсировать все возможные отклонения f ЗРГ. Во избежание подобной проблемы в таких телевизорах с простой схемой АПЧиФ устанавливается ручная регулировка.
Что касается моделей первого класса, за счет правильного выбора схемы АПЧиФ с широким диапазоном полосы, захватывающей f ЗРГ, отпадает необходимость в установке возможности ручной подстройки. Это достигается за счет контроллера, фазового дискриминатора, который запоминает последнюю величину пикового U разностной f.
Цифровой DVB-T2
DVB (цифровое видеовещание) – это совокупность стандартов цифрового телевидения, которые были разработаны международным консорциумом DVB Project.
Различают три типа стандартов:
- DVB-T; стандарт эфирного телевидения.
- DVB-C; стандарт кабельного телевидения.
- DVB-S; стандарт спутникового телевидения.
Чтобы телевизор мог принять, «понять» и воспроизвести видео и аудио, переданное в соответствии с одним из этих стандартов вещания, в нём нужен установленный, соответствующий стандарту, декодер (тюнер).
DVB-T, точнее, его усовершенствованная модификация – DVB-T2 встраивают в свои модели телевизоров многие производители. Делают они, это руководствуясь высоким спросом среди покупателей. Ведь купив его не нужно платить за кабельное или спутниковое телевидение раз в месяц или год. Достаточно подключить, и пользоваться бесплатным телевидением, без дополнительного оборудования. DVB-T2 тюнер принимает цифровой сигнал посредством обычной антенны и декодирует его в видео HD-качества.
Преимущества от установки:
- Большое количество транслируемых каналов (от 20 до 100, в зависимости от зоны вещания);
- Цифровой сигнал более устойчив к искажениям, чем аналоговый;
- Высокое качество изображения и звука(HD-качество).
Принцип работы кинескопного телевизора
Кинескоп выпускает особый электронный луч, рисующий картинку на экране. Сам электронный луч похож на световой, но в его основе лежат не фотоны света, а электроны. То есть по сути электронный луч это куча электронов, несущихся из точки А в точку Б. Если пункт А, это кинескоп, выпускающий луч, то пункт Б представляет собой анод, находящийся на обратной стороне экрана. Помимо этого экран с внутренней стороны вымазан особым веществом – люминофором. Люминофор при столкновении с электронами выпускает видимый свет, чем большой была скорость электрона, тем ярче будет свет. То есть люминофор преобразует невидимый для человеческого глаза электронный луч в видимый – световой. Именно на основе светового сигнала, формируемого люминофорами и электронным лучом, рисуется необходимая картинка на экране. А с изменением сигнала, идущего от кинескопа, меняется конфигурация летящих электронов, а значит, меняется картинка на экране, так происходит магия кино…
Плазменные панели в телевизоре
Такие устройства состоят из двух стеклянных панелей, где в центре находится ячеистая матрица с ионизованным газом.
Электричество к ячейкам подают прозрачные электроды. Газ, преобразованный в плазму, отличается характерный свечением.
Именно он начинает излучать ультрафиолет. Люминофор преобразует его в красный, зеленый и синие цвета. Остальные оттенки получаются за счет сочетания этих трех цветов.
Так чем отличается телевизор ЖК от плазмы? Большинство фирм по-прежнему занимаются выпуском плазменных телевизоров, но с каждым годом их количество уменьшается.
Эта технология считается устаревшей, техника должна иметь большую диагональ экрана, поскольку на маленьком невозможно добиться высокого разрешения картинки. Подобные устройства имеют свои достоинства и недостатки.
Разберем положительные качества плазменного телевизора:
- Долгий срок эксплуатации — до 30 лет.
- Лучшая контрастность и детализация картинки благодаря широкому углу обзора (160-170 градусов).
- Поддержка 3D-технологии.
- Удобство — плазменные панели, размер экрана которых составляет не более метра, будут иметь толщину от 10 до 12 см.
- Плазменные телевизоры абсолютно безвредны как для человека, так и для домашних животных. Они не создают магнитных полей и не имеют рентгеновского излучения.
Несмотря на все плюсы, есть и недостатки:
- Большой расход электричества.
- Высокая стоимость.
- Плазменные телевизоры, имеющие вентилятор, будут шуметь во время работы.
- Выгорание пикселей на статичном изображении.
ЖК-телевизоры: принцип работы, преимущества технологии
Дисплей аппарата состоит из стеклянных пластин, между которыми помещен слой жидких кристаллов. Под воздействием разного уровня электрического напряжения вещество пропускает определенную часть светового потока, что позволяет передавать любые оттенки цвета. Чтобы изображение на экране было видно, в жидкокристаллических моделях устанавливают флуоресцентные (LCD-дисплеи) либо диодные (LED-технология) лампы подсветки.
К достоинствам ЖК-панелей относятся:
- экономичное потребление энергии;
- качественная цветопередача;
- тихая работа без посторонних шумов;
- отсутствие нагрева при длительном использовании;
- компактность, легкость;
- большой выбор размера дисплеев;
- широкий угол обзора, правильная геометрия картинки;
- средний срок службы 60000–75000 часов (у плазмы 30000–60000), при выработке ресурса есть возможность замены отдельных ламп, а не всего экрана;
- доступная цена.
Использование светодиодов в LED-панелях позволяет снизить потребление электричества, упрощает проблему утилизации, так как в лампах не используется ртуть. Единственный недостаток аппаратов – высокая стоимость по сравнению с бюджетными LCD-телевизорами. Однако производители продолжают совершенствовать технологию, и есть вероятность, что в ближайшем будущем телевизоры нового поколения займут оставленную плазмой нишу на рынке.
Разница межу плазмой и ЖК телевизорами
Теперь рассмотрим, в чем отличие плазмы от жк телевизора. Еще три – четыре года назад плазменные ТВ стоили намного дешевле, чем LCD. На данный момент последние стали очень популярными. Это связано из-за того, что у большинства пользователей нет в наличии отдельного оборудованного помещения, где можно проводить киносеансы. Массовость обеспечила более экономное их производство.
К списку, в чем разница плазма, можно отнести размеры и габариты. С помощью LCD можно реализовать небольшие телевизоры для кухни и огромные рекламные табло. Плазменные ТВ с диагонально более 65 дюймов не производятся.
Вес LCD телевизоров намного меньше. Это связано с установкой у них пластиковых экранов, а в плазме устанавливаются стеклянные. Данная особенность влияет на сокращение расходов на доставку и уменьшает стоимость товара. Сам процесс установки осуществляется проще и дешевле.
Задумываясь, что лучше взять, плазму или жк телевизор, учитывайте и показатели расхода электроэнергии. Телевизоры LCD отличаются тем, что потребляют значительно меньше электроэнергии. Модели, имеющие пометку Eco, демонстрируют яркость, подобную плазменным телевизорам, но используют электричества в 2 раза меньше.
Какой телевизор лучше жк или плазменные варианты, можно рассматривать и с точки зрения гарантированного срока нормальной работы. Для LCD телевизоров данный параметр составляет 7 лет непрерывной работы или 60 тысяч часов. В ранних версиях плазмы ресурс составлял приблизительно 20 тысяч часов, после чего яркость телевизионной картинки падала вдвое. На данный момент подобный недостаток ликвидирован, обе версии телевизоров работают приблизительно одинаковое время. Поэтому данный фактор при выборе изделия можно не учитывать.
После 18-ти лет популярности этой технологии, мир движется к отказу от нее. Теперь вы знаете все показатели, которыми отличаются два вида телевизоров. Для многих вышеприведенная информация не стала шокирующей новостью.
Производство плазменных телевизоров становится более дорогой, чем LCD. Лидерами рынка активно рекламируются именно жидкокристаллические модели, которые набирают все большую популярность.
В 2013 году компания Panasonic прекратила выпускать плазменные ТВ. Компания LG отказалась от производства плазмы в 2014 году. В данный момент только Samsung продолжает производство, но по слухам, и данная компания скоро откажется от плазменной технологии. Тогда и придется забыть про такую разновидность телевизоров, а вопросы про их сравнение с ЖК потеряют актуальность.
Любители кинофильмов будут утверждать, что при отказе от плазменной технологии в пользу телевизоров LCD, мир потеряет многое. Будем надеяться, что со временем ЖК сможет догнать плазму по качеству картинки.
Дополнительные возможности
DVB-T. Стандарт цифрового телевидения. Позволяет, кроме аналогового кабельного и эфирного телевидения, подключать спутниковое.
Объемное 3D изображение. С помощью этой опции можно просматривать объемные картинки с активным или пассивным 3D. Необходимо позаботиться о специальных очках.
Смарт ТВ. Разрешает подключить и использовать интернет. Подключение происходит через модуль WiFi. Возможно подключение через сетевой кабель. Некоторые телевизоры позволяют встраивать роутер дополнительно. Со Smart T. V. можно проигрывать ролики с интернета, играть, слушать музыку, осуществлять поиск информации.
ЭЛТ телевизоры
ЭЛТ или кинескопные телевизоры долгое время были единственным видом видеоприёмников доступных пользователю. Имели широкую популярность, из-за отсутствия технологических альтернатив. Из всех ныне доступных видов телевизоров – самые тяжёлые (до 40 кг). Размер экрана от 12 до 38 дюймов. До полуметра в глубину. Время эксплуатации – до 20 лет. Угол обзора – 160 – 180 градусов.
Потребляет энергии от 60 до 150 Вт/ч (в зависимости от размеров экрана).
Достоинства ЭЛТ телевизоров:
- Длительный срок эксплуатации;
- Широкий угол обзора;
- Невысокая стоимость.
Недостатки ЭЛТ телевизоров:
- Большой вес, огромные размеры;
- Низкое качество изображения;
- Мерцание экрана, которое повышает утомляемость глаз;
- Чувствительность к магнитным полям;
- Высокое энергопотребление;
- Сигнал только аналоговый.
Принцип работы ЭЛТ телевизоров Формирование изображения на дисплее кинескопного телевизора происходит под действием электронно-лучевой трубки, которая выстреливает электронные лучи по слою люминофора определённого цвета (красного, зелёного или синего), от этого люминофор светится – на экране создаётся пиксель на 1 мс.
Блоки кадровой и строчной развёртки принятые блоком радиосигнала делят изображение на строки и электролуч по очереди «вырисовывает» каждую на экране. Когда строка кончается, луч переходит в начало следующей строки аналогично и с вертикальной прорисовкой. Весь этот цикл повторяет 25 раз в секунду (25 кадров в секунду).
Для эфирного вещания характерна чересстрочная развёртка: электролуч сначала «прорисовывает» все нечётные линии, а затем все чётные. В результате вместо 25 кадров получается 50 полей. Поле создаётся на 20 мс, и люминофорный пиксель светится 1 мс, поэтому пока «рисуется» одна строка, другая начинает «гаснуть» и пользователь видит на экране бегущую сверху вниз строку.
Изображение кажется целостным из-за устройства нервной системы, которая неосознанно запоминает предыдущую строку и в мозге воссоздаётся целостная картинка. На больших экранах мерцание отчётливо видно.
Чтобы увеличить частоту мерцания используют технологию удвоения развёрстки: 50х2= 100 Гц.
ЭЛТ телевизоры не поддерживают высокие разрешения из-за сложностей с прорисовкой геометрически правильного изображения, отчего они не популярны в век DVD и FullHD. Стекло кинескопа легируют свинцом, для защиты от рентгеновских лучшей, которые создаются при замедлении электронов при столкновении с люминифором.
Как работают плазменные телевизоры

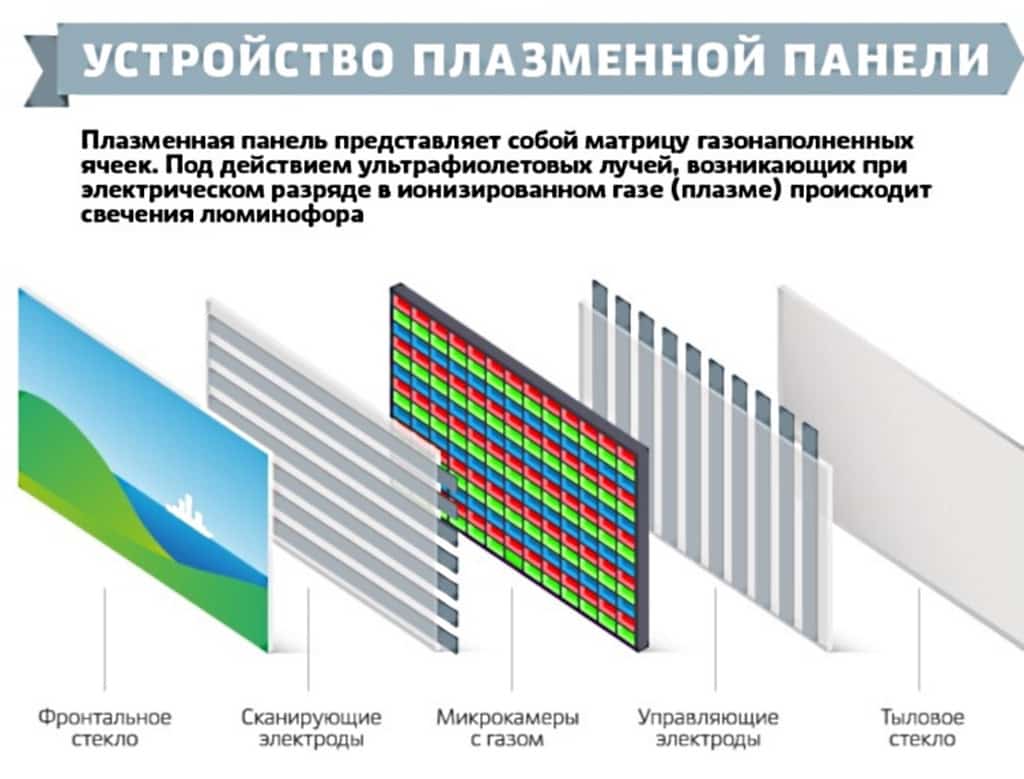

В основу работы плазменного телевизора положен принцип управления разрядом инертного газа, находящегося в ионизированном состоянии между двумя расположенными на небольшом расстоянии друг от друга плоскопараллельными стеклами ячеистой структуры. Рабочим элементом (пикселем), формирующим отдельную точку изображения, является группа из трех пикселей, ответственных, соответственно, за три основных цвета.
Каждый пиксель представляет собой отдельную микрокамеру, на стенках которой находится флюоресцирующее вещество одного из основных цветов. Пиксели находятся в точках пересечения прозрачных управляющих электродов, образующих прямоугольную сетку. При разряде в толще инертного газа возбуждается ультрафиолетовое излучение, которое, воздействуя на люминофоры первичных цветов, вызывает их свечение. Изображение последовательно, точка за точкой, по строкам и кадрам развертывается на экране.
Яркость каждого элемента изображения на панели определяется временем его свечения. Если на экране обычного кинескопа свечение каждого люминофорного пятна непрерывно пульсирует с частотой 25 раз в секунду, то на плазменных панелях самые яркие элементы светятся постоянно ровным светом, не мерцая. Плазменные панели выпускается форматом изображения 16:9. Толщина панели размером экрана в 1 м не превышает 10-15 см, что позволяет использовать их в настенном варианте. Надежность плазменных панелей превышает надежность традиционных кинескопов.
4K телевизоры
По мнению Алана Криспа, аналитика корпорации NSR, за 4K – будущее. Производительные панели способные воспроизводить видео в формате UltraHD уже доступны на рынке.
Согласно минимальным требованиям, принятым в октябре 2012 года Ассоциацией Потребительской Электроники (CEA) все 4K (UltraHD) телевизоры обязаны соответствовать следующим характеристикам:
- Разрешение дисплея — не менее 8 миллионов пикселей, 3840 по горизонтали и 2160 по вертикали.
- Соотношение сторон — 16:9.
- Повышающий преобразователь — способность масштабирования изображения HD видео и отображение его с разрешением UHD.
- Цифровой вход — один и более HDMI входов с поддержкой контента с разрешением 3840×2160 с частотой кадров 24p, 30p и 60p кадров в секунду.
- Колориметрия — способность обрабатывать видео 2160p с цветовым пространством ITU-R BT.709 и поддержка стандартов с более широким цветовым пространством.
- Глубина цвета — не менее 32 бит
Два фактора, которые мешают широкому распространению 4K видеоприёмников – это высокая цена, и недостаток контента.
Пока нет 4k Blu-ray дисков и телевизионных каналов с вещанием в ультравысоком качестве, подобное устройство останется диковинкой, а не полезным девайсом.
Но уже сейчас видео на панели 4K в FullHD выглядит чётче, чем на любой другой, благодаря увеличенному в четыре раза количеству пикселей.
Экраны с ультравысоким разрешением подходят:
- чтобы просматривать фотографии, сделанные цифровыми фотоаппаратами, снимающие при высоком (3200х2400) разрешении;
- для компьютерных игр и максимального эффекта присутствия;
- просмотра 4K фильмов;
Кинескопный
Телевизионный кинескоп имеет вид стеклянной колбы, на одной ее стороне расположена электронная трубка, на другой — экран. Экран кинескопа обеспечивают специальным фосфорсодержащим покрытием. По нему электронная трубка выстреливает потоком электронов. При достижении электроном фосфорной панели, начинает светиться задействованный пиксель. В первых черно-белых кинескопах ставили одну трубку, после в цветных приемниках установили сразу три, разделенные по цвету. Одна из них была красная, другая – синяя, а третья – зеленая.
Электронный луч, перемещаясь слева направо, очерчивает линию, состоящую из пикселей, а затем движется вниз, создавая вертикальную линию. Происходит это непрерывно с большой скоростью, а тем временем глаз видит цельную картинку. Частоту колебаний измеряют в специальных единицах, называющихся герцы. Первые кинескопы всегда имели выпуклую поверхность, позже стали выпускать более удобные модели с совершенно плоским экраном. Таким образом, устройство экрана телевизора всегда считалось сложным и важным элементом. А модели, обладающие плоским экраном, ценились дороже.
Плазменная панель
Что ценит в плазменном телевизоре потребитель, прежде всего? Исследования показали, что больше всего он ценит отличное качество картинки. Нравится потребителю и глубина цветопередачи.
Объяснить, за счет чего получается такое качество, нетрудно. Дело в том, что для плазменной технологии изображения присуще, что в каждой ячейке есть свой собственный цвет. И он действует в качестве самостоятельного микроскопического кинескопа.
Основу телевизора составляет пара стеклянных пластин высокой прозрачности. Между этими пластинами есть пространство, в котором находятся особые сосуды. Именно в них сосредоточены электрически заряженные газы. При воздействии электрического заряда газ начинает светиться.
Поверхность каждого сосуда покрывается флуоресцентным составом люминофора. Каждый пиксель плазменного телевизора состоит из трех сосудов, которые наполняются красным, зеленым и синим люминофором.
Обращаем внимание, что, если контролировать уровень трех цветов, то можно добиться воспроизведения любого цвета. Для того, чтобы управлять уровнем электрического заряда, воздействующего на сосуд, необходим компьютер
В настоящее время есть много оценок плазменных панелей. Причем они весьма противоречивы. С точки зрения некоторых, технология уже отжила свое. И в качестве аргумента приводится тот факт, что не так уж много сейчас производителей, которые продолжают выпуск плазмы.
ВАЖНО!
Однако что бы кто ни говорил, такая технология – это всегда высочайшее качество. И надо признать, что другим технологиям такое качество недоступно
ДОСТОИНСТВА
таких моделей
В контрастности и ярких интенсивных цветах;- в четком изображении высокого качества;- в поддержке 3D;- в широком угле обзора; – в широком ассортименте больших телевизоров, с диагональю до 80 дюймов.- большом размере экрана;- в реалистичном изображении.
ВАЖНО!
Каждый кадр плавно сменяется другим, отсутствует мерцание и неприятные цветовые «волны». В среднем плазменный телевизор служит примерно двадцать лет
НЕДОСТАТКИ
Поверхности уязвимы к повреждениям;
Поверхность сильно отражающая, а потому антибликовое покрытие не всегда справляется;
За покупку плазменного телевизора придется заплатить дорого. Тот, кто не может позволить себе лишние расходы, конечно, не сможет купить такой телевизор.
Устройства, которые действуют по плазменной технологии, в некоторых случаях могут потреблять очень много энергии. В частности, расход энергии моделью, у которой диагональ составляет 42 дюйма, может составить около 350 Вт.
В том случае, когда на экране долго находится статическая картинка, отдельные пиксели выходят из строя. Они могут совсем перестать гореть. Или же могут гореть постоянно. И одно, и другое не доставит удовольствия зрителю.
Есть и такие модели плазменных телевизоров, у которых большой вес. Порой он составляет 90 кг. Без мощного кронштейна никак не обойтись, если собираешься надежно закрепить телевизор на стене.
Упрощенная электрическая принципиальная (структурная) схема телевизора
Согласно представленной в предыдущем подпункте структурной схеме, становится понятным расположение и взаимодействие отдельных блоков между собой.
С учетом развития технологий, принципы построения схем и работы значительно видоизменились, так как с течением времени телевизоры с черно-белым экраном сменились вначале цветными, а затем и ЖК и плазменными.
В связи с этим, в классическую структурную схему в связи с переходом на цветное вещание были добавлены новые элементы, такие как:
- БЦ – блок цветности.
- БДУ – блок, обеспечивающий управление на расстоянии.
- БКВУ – блок, обеспечивающий коммутацию всех внешних устройств.
Что касается современных, ЖК и плазменных панелей, количество различных блоков в них значительно больше.
Диагностика неисправности LED подсветки
Ремонт LED подсветки матрицы телевизора LG начнем с подготовки рабочего места, так как при разборке телевизора нам понадобиться отдельный стол, на который будем слаживать такие хрупкие детали как матрица и светофильтры. Всегда с трепетом ремонтирую такие телевизоры, так как одно неверное движение может отправить матрицу в утиль.
Уложив телевизор, отвинтил все болты по периметру крышки.
Телевизор после разборки
Сняв крышку, решил измерить напряжение на LED драйвере в момент включения.
Разъем на LED светодиоды
В момент включения напряжение поднималось до 130 вольт, после чего потихоньку упало до нуля. Такое поведение драйвера является нормальным, так как при отсутствии нагрузки, тот переходит в защиту и выключает питание.
