Устройство арматуры для сливного бачка унитаза с боковым подводом воды

Особенности регулировки арматуры

После приобретения готового комплекта установка на место унитаза и бачка особых проблем не вызывает, но иногда возникают ситуации, требующие применения приемов настройки арматуры.

Механизм спуска воды в бачке

Установка высоты, оптимальной для эффективной работы сливного клапана:

освобождается тяга от переливной трубы;
отжимается осторожно фиксатор стакана;
до нужной высоты перемещается стойка в вертикальном направлении.

Нормирование уровня воды:

перемещается по направляющей стакан в нужном направлении и фиксируется с таким расчетом, чтобы от его верхней поверхности до кромки бачка вверху оставалось минимум 45 мм.
проверяется положение переливной трубки и при необходимости она устанавливается на 2,0 см выше плоскости воды при максимальном наполнении бачка и ниже на 7,0 см верхней поверхности стойки.

Настройка интенсивности смыва предполагает перемещение поплавка или заслонки. Для снижения потребления воды арматура бачка для унитаза подвергается несложным манипуляциям. Можно слегка изогнуть рычаг, если он латунный. Степень кривизны отслеживается по положению поплавка. У современных пластиковых разновидностей запорных элементов регулируется фиксирующая трещотка или крепежный винт.

Протекает бачок: меры, устраняющие эту проблему

Появление раздражающего слух непрерывного монотонного журчания с визуальным обнаружением протекания воды через перелив говорит о том, нужно срочно предпринять меры, аналогичные приемам настройки уменьшенного смыва. Если эти действия не помогли, то причиной неисправности является износ груши.

Можно попытаться привязать гайки, чугунную муфту, чтобы придать дополнительный вес, способствующий плотному прилеганию груши к закрываемому отверстию. Самым надежным в этой ситуации станет ее замена. К приобретению новой груши следует отнестись серьезно, так как в ассортименте магазинов наличествуют разные формы и габариты этого изделия. Для большей уверенности целесообразно для сравнения взять старую деталь с собой на рынок или в специализированный салон.

Обнаружив подтеки, есть смысл спокойно установить, в каком состоянии находится арматура бачка унитаза, так как иногда достаточно, сняв крышку, поправить перекосившийся запорный клапан или поплавок. Конденсат под бачком становится сигналом для замены большой прокладки, установленной между ним и полкой унитаза. Откручиваются гайки, снимается бачок, очищаются металлической щеткой следы ржавчины на всех поверхностях. На протертую досуха плоскость фиксируется новая прокладка и собирается вся конструкция.

Установка

Итак, вы распечатали коробку и достали содержимое.

2. Бачок унитаза

4. Запорная арматура (поплавок)

5. Винты крепления бачка

6. Сливная арматура

Так же в комплекте имеется комплект метрики (дюбель и саморез со шляпкой) для крепления чаши к полу и унитазная крышка. Условно разделим этапы работы на сборку сливного бачка и на монтаж бачка на чаше. Для примера возьмём компакт Lotus, фирмы Colombo.

Бачок на своё дне имеет отверстия. Каждый слот отвечает своей позиции

На сливное отверстие устанавливается сливная арматура (6).

Отверстие подачи, предусматривает установку запорной арматуры (4), а отверстие креплений, соответственно использование их для монтажа бачка на чаше с помощью винтов (5).

Но обо всём по порядку. Сливная арматура, представляет собой механизм, который обеспечивает слив воды. Так же она позволяет регулировать максимальное количество сливаемой воды за одно нажатие и вмещает в себя аварийную систему перелива, которая в случай чрезмерного наполнения бачка, например, из-за поломки поплавка, сливает лишнее в чашу. Понимание работы и строение арматуры, поможет обеспечить быструю установку и отстройку системы, а также провести при необходимости ремонт.

В зависимости от размещения элементов арматуры относительно самого бачка, вся система состоит из: верхней, основной и нижней части

1. Нажимная кнопка (верхняя часть, размещается в крышке бачка)

2. Нажимной стержень

4. Нажимной механизм

5. Труба перелива

6. Стержень регуляции слива воды

8. Запорное кольцо

9. Гнездо клапана (нижняя часть, размещается в дне бачка и служит «платформой» для всей арматуры)

Соберём нижнюю часть, это уже даст возможность монтировать бачок на чаше.

Гнездо клапана (9), выглядит так:

Как видно из рисунка, необходимо вставить резьбу в сливное отверстие и зажать снизу гайкой. При этом прокладка должна находится в середине бачка. Часто даже мастера путают эту прокладку с той, которая находится между бачком и унитазом. Но их надо различать. Зажимать гайку надо до тех пор, пока прокладка (выполненная из поролона), полностью не сплющится. Так же стоит смотреть за тем, чтоб не передавить гайку, иначе может возникнуть микротрещина, которая будет давать течь.

Необходимо отметить, что надо быть осторожным, чтоб не сточить грани пластиковой гайки, если используются инструменты. Может возникнуть ситуация, когда слизав грани, будет просто не за что зацепиться, чтоб дожать гайку.

Закрутили, проверили, клапан держится и не проворачивается в отверстии. Теперь можно монтировать бачок. Для этого поставим прокладку (3) в паз на чаше и поставим бачок на место, так чтоб отверстия в бачке совпадали с отверстиями на чаше.

Не лишним будет напомнить, что необходимо бачок ставить лицевой стороной, часто при установке это путается, особенно если это не новый, а снимался старый бачок. Отверстия совпадут в любом случае, но внешний вид и остальные элементы не будут соответствовать, а обнаружите вы это когда скрутите всё винтами.

Берём винты крепления (5), вставляем в отверстия,

далее фиксируем конусную прокладку в отверстие, с помощью прокладки и гайки, после чего пропускаем винты сквозь чашу унитаза и скручиваем всё вместе с помощью пластиковой гайки, как на рисунке.

Внимание, поскольку сила закручивания винта крепления достаточно большая, следует два винта подкручивать одновременно, чтоб избежать перекоса, иначе бачок может лопнуть!

Какие бывают механизмы слива

Все, что необходимо сделать для смыва унитаза после посещения туалета – нажать кнопку на бачке. Далее весь механизм работает самостоятельно: открывается задвижка спуска воды посредством сливного клапана. После этого содержимое бачка вытекает в чашу, смывая своим потоком все фекалии и нечистоты.

Механизм слива для унитаза может активизироваться несколькими способами:

Через нажатие на кнопку.
Упором на рычаг.
Дерганьем за цепочку.

Простейшей разновидностью сливных сифонов являются грушеобразные изделия, похожие на обычные вантузы из резины. Когда на них начинает давить вода, изделия плотно ложатся поверх сливного отверстия. Как результат, движение воды через трубку прекращается. После активации рычага «вантуз» поднимается под воздействием механического усилия. После этого слив открывается, и вода вытекает в унитазную чашу. В опустошенную емкость начинает набираться жидкость, что утяжелят сифон: он снова опускается в нишу, перекрывая движение воды. И так по кругу.

Как выполнить крепление бачка к унитазу – варианты и способы установки

Конструкция спуска воды в унитазе бывает двух видов:

Горизонтальная. Самый распространенный вариант, где вода поступает сплошным потоком с одного отделения емкости. Горизонтальный механизм относится к бюджетным вариантам. Однако расход воды при его использовании достаточно большой, а уровень обмыва чаши – средний.
Круговая. Данный способ подачи воды имеет улучшенные характеристики, т.к. жидкость во время выхода в чашу образует потоки по окружности ее обвода. Из недостатков круговой системы можно выделить небольшой диаметр сливного отверстия. Если в магистралях данной местности подается очень жесткая вода, это грозит закупоркой слива и уменьшением количества струй.

Принципы работы

Для правильной установки арматуры и ремонта в случае поломки важно понимать, как работает сам механизм слива

При нажатии кнопки слива появляется тяга, под действием которой открывается сливной клапан.
При этом перекрывается сток в сливной механизм, происходит слив.
Когда вода в бачке достигает минимума, выпускной механизм закрывается, перекрывая слив.
После этого открывается поплавковое отверстие.

Вертикальный клапан становится на место, перекрывая проход для спуска.
При уменьшении уровня воды опускается поплавок, открывая проход, по которому наполняется сливная емкость.
Когда уровень воды достигает максимума, а вместе с ним и поднимается поплавок, поплавковый кран перекрывается, ограничивая поступление воды.

В устройстве сливного механизма разобраться достаточно просто. Для наглядности можно снять крышку сливного бачка.

Что делать, если залипает кнопка бачка унитаза

Большинство современных унитазов оснащены сливными механизмами кнопочного типа. Они удобны в использовании и достаточно практичны.

Однако в процессе интенсивной эксплуатации любой механизм может выйти из строя и начать работать некорректно.

Как правило, это выражается в виде постоянных подтеканий (затвор перестает держать воду в бачке) и заклинивания/залипания кнопки смыва. Причин возникновения подобных неприятностей может быть две.

Во-первых, некоторые элементы сливного механизма изнашиваются и приходят в негодность.
Во-вторых, в процессе эксплуатации унитаза настройки арматуры смывного бачка могут сбиваться, из-за чего весь механизм начинает работать с перебоями.

Если после нажатия кнопки бачка унитаза сливной клапан не всегда встает на свое место, это вовсе не означает, что придется вызывать сантехника или покупать новый комплект арматуры.

О том, как самостоятельно отремонтировать систему слива унитаза, подробно расскажем в данном обзоре.

Для начала в двух словах расскажем об устройстве «начинки» сливного бачка любого современного унитаза — так называемой арматуры.

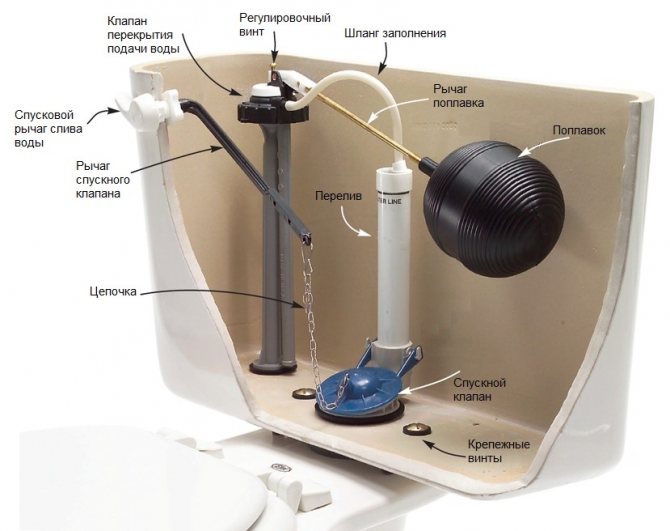

Устройство современной системы сливного бачка унитаза

Сама система заполнения резервуара может быть с нижней или боковой подачей (наиболее распространенный вариант), однако в любом случае механизм работает по принципу поплавкового клапана: когда вода в бачке поднимается до заданного уровня, поплавок перекрывает клапан, и подача воды прекращается.
При нажатии на кнопку поднимается спускной клапан, открывая сливное отверстие.
Если по какой-то причине поплавок заклинит, предотвратить потоп поможет система перелива — лишняя вода по трубке будет стекать в унитаз.

Инструкция — как починить залипшую кнопку унитаза

Для устранения причины неисправности необходимо:

Снять крышку бачка . В большинстве случаев она не имеет дополнительных креплений и удерживается непосредственно пластмассовым корпусом кнопки смыва, который необходимо выкрутить (против часовой стрелки). Чтобы открутить кнопку сливного бачка унитаза специальный ключ не нужен — это делается от руки.
Провести осмотр. Получив доступ к «начинке» бачка, следует внимательно осмотреть привод сливного механизма на предмет наличия повреждений и перекосов . Нередко проблема с залипанием кнопки возникает из-за случайного смещения нажимающего штока. Спровоцировать сдвиг механизма регулировки может и чрезмерное усилие при нажатии на кнопку.
Отрегулировать механизм слива . Если кнопка бачка провалилась, возможно, требуется регулировка высоты сливного устройства (смывного клапана). Во многих современных моделях унитазов с кнопочным управлением используется система двухуровневого сброса воды — в этом случае необходимо настроить малый и полный слив. Для этого нужно переместить фиксатор на штоке на несколько положений вверх или вниз (это определяется логически в зависимости от конкретной модели арматуры).
Нередко причиной поломки слива становится ржавчина и прочие механические взвеси, которые откладываются со временем на рабочих деталях арматуры, затрудняя ее нормальное функционирование. В данном случае проблема устраняется банальной очисткой рабочих узлов от этих отложений .

Вынимающиеся кнопки слива унитаза

Если неисправность вызвана механическими повреждениями (поломкой) деталей сливной арматуры, самым простым и верным решением станет полная замена арматуры (склеить пластмассовые детали вряд ли получится).

Главное правильно выбрать способ подводки воды (нижняя подача или боковая). Если и возникнут какие-то вопросы в процессе замены, то достаточно обратиться к инструкции, которая есть в каждом комплекте. Не стоит покупать дешевые китайские сливные механизмы, качественный комплект стоит от 600 рублей.

ВИДЕО ИНСТРУКЦИЯ » alt=»»>

Ответ на частый вопрос — зачем нужны две кнопки на сливном бачке унитаза?

Смывной бачок унитаза является одним из самых активных потребителей воды в доме. При нажатии на кнопку каждый раз в канализацию уходит вся накопившаяся в бачке вода.

В целях экономии производители сантехнического оборудования разработали двухкнопочную сливную арматуру, которая призвана минимизировать расход воды. Такая система предполагает два варианта слива: малый и большой.

При нажатии одной (небольшой) кнопки сливается часть воды из бака (объем подачи воды регулируется), при нажатии второй кнопки выпускается вся вода.

Боковой бачок унитаза и его устройство

При подаче жидкости в унитаз сбоку арматура подключается в специальное отверстие на бачке, расположенное справа или слева, выше уровня наполнения.

Устройство бачка с верхним подводом:

чаша бачка;
клавиша спуска;
два отверстия сбоку с разных сторон для подключения наполнительной арматуры;
наполнительная арматура с мембранной заслонкой;
два отверстия снизу для крепления с чашей.

Плюсы и минусы подвода воды сбоку

Достоинства бокового наполнения туалета:

легкий доступ к деталям конструкции при ремонте;
отсутствие необходимости дополнительного уплотнения в месте соединения шлага со сливной чашей;
низкая стоимость.

Недостатки:

шланги, подходящие к унитазу сбоку, портят внешний вид конструкции.

Важно! В более ранних представителях унитазов с боковой подводкой жидкости, набирающаяся в бачок вода, создавала шум. Но эта проблема была решена с помощью отводного патрубка, идущего от входного клапана до дна бачка

Сложности при ремонте сливного бака с верхней подводкой

При ремонте современных импортных унитазов могут возникнуть трудности с ремкомплектом, например, финские модели работают исключительно с запчастями собственного производства. Поэтому для того, чтобы починить такую модель, придется заказывать комплектующие из-за границы и ожидать их прибытия.

Фото 1. Туалет с боковой подводкой, немного портит интерьер, но имеет легкий доступ к деталям при ремонте.

Но такое правило распространяется далеко не на все унитазы, подключенные к системе водоснабжения сбоку, ко многим из них можно без проблем докупить необходимые запчасти в любом магазине сантехники.

Замена сломанных деталей или прочистка забитых шлангов также чаще всего не отнимает много времени и сил.

Для того чтобы отремонтировать и не испортить изделие, стоит для начала разобраться в причине поломки. Как правило, проблема заключается в недостаточной герметизации или спусковом механизме.

Важно! Если вам не удалось самостоятельно найти причину поломки, доверьте это дело мастеру. Иногда лучше заплатить профессионалу, чем потом покупать новое изделие

Распространенные проблемы:

Подтекает бачок. Для устранения неполадки достаточно отрегулировать поплавок.
Жидкость не задерживается в бачке. Скорее всего, дело в поплавковом механизме либо в неисправности груши.
Жидкость не поступает из шланга. Очевидно, причина в засоре, который находится в промежутке между патрубком и шлагом, либо в неисправности самого шланга.
Жидкость переливается через границы бачка. В таком случае стоит отрегулировать поплавок для того, чтобы определить границы, до которых бачок должен заполнятся.

Виды арматуры и их особенности

Современная запорная арматура для унитаза бывает двух видов:

с нижней подводкой;
с боковой подводкой.

Арматура с нижней подводкой

Составляющими элементами нижней арматуры являются:

поплавок, регулирующий уровень воды в бачке;
направляющая, по которой происходит движение поплавка;
впускной клапан;
спусковое устройство;
уплотнительные кольца, позволяющие установить арматуру максимально герметично.

Арматура бачка с нижней подводкой

Основными преимуществами нижней арматуры являются:

бесшумность наполнения бака водой;
простота конструкции, влияющая на долговечность сантехнического оборудования;
возможность спрятать наливной шланг.

Нижняя подводка очень часто подвергается образованию течи, поэтому при установке арматуры рекомендуется особое внимание уделить уплотнительным элементам.

Арматура с боковой подводкой

Арматура для унитаза с боковой подводкой включает в себя следующие элементы конструкции:

впускной клапан для воды, соединенный рычагом с поплавком (4), определяющим максимальный уровень воды (5);
спусковой механизм;
рычаг управления спусковым механизмом.

Арматура для туалета с боковой подводкой

К положительным качествам боковой арматуры относятся:

простота конструкции, позволяющая осматривать и ремонтировать отдельные элементы системы;
отсутствие необходимости сильного уплотнения в месте присоединения наливного шланга;
невысокая стоимость.

Единственным негативным фактором является возникновение шума при наполнении бачка водой.

Многие производители удлиняют наливной шланг, чтобы вода поступала не с боку, а снизу. Таким способом компании избавляются от проблемы лишнего шума.

Установка новой арматуры

Монтаж новой арматуры выполняется в обратном порядке. Пошаговая инструкция.

В корпус в первую очередь ставят сливную колонку. Для этого с устройства свинчивают пластиковую гайку, надевают на патрубок уплотнительную прокладку.
Колонку вставляют в сливное отверстие и закрепляют пластиковой гайкой. Затягивают до упора, но только руками, чтобы пластик не лопнул.
Если от старой арматуры на унитазе осталось уплотнительное кольцо, его лучше выбросить. Затем отверстие под бачок очищают от ржавчины и грязи, выбирают и ставят новую прокладку.
Внутрь бачка вставляют в монтажные отверстия болты с прокладками. Устанавливают емкость на полочку так, чтобы болты вошли в отверстия на унитазе, а сливное отверстие совпадало с отверстием на чаше. На болты закручивают гайки и утягивают ключом. Затягивать нужно поочередно: пару оборотов слева, пару оборотов справа, чтобы не перекосить конструкцию.
На сливное отверстие ставят пластиковый или латунный патрубок для подачи воды и фиксируют гайками. Под внутреннюю гайку ставят уплотнитель. К внешнему отверстию подключают водопроводный шланг.
Устанавливают другие элементы: поплавок, рычаг, переливную трубку, если она представляет собой отдельную деталь.

После монтажа необходимо проверить работу сливного бачка. Нужно несколько раз спустить воду в разном режиме, если это двухкнопочный механизм. Оценивают шум, возникающий при спуске, напор, скорость опорожнения и заполнения бачка. Тогда же производят окончательную регулировку отметки минимума и максимума.

Сборка арматуры в бачке с боковым выпуском ничем не отличается. В некоторых моделях она проще и «нагляднее», так как сливной клапан, если его не разбирали до базовых элементов, представляет собой готовую конструкцию из клапана, рычага и поплавка.

Какие могут быть виды

Прежде чем решать вопрос, каким образом выбирать арматуру для унитаза, попробуем понять, что следует понимать под словом «арматура». Под данным словом следует понимать все составляющие элементы, которые направлены на обеспечение работы сантехники, в неё входит, в том числе, унитаз.

В соответствии с выполняемыми функциями, можно выделить несколько следующих видов:

арматура, перекрывающая поток воды после того, как бачок будет наполнен;
арматура, обеспечивающая спуск жидкости.

Каждый из видов составляет обособленные механизмы, которые, тем не менее, тесно связаны между собой. Последнее обстоятельство приводит к тому, что при поломке одного из них, работать перестаёт и второй..

Течет сливной бачок что делать?

По мере эксплуатации унитаза могут, при износе основных частей запорных механизмов, могут возникнуть различные течи, доставляющие неудобства.

Благодаря специальным техническим мерам производители унитазов исключили возможность переполнения унитазного бачка, чтобы предотвратить его протекание на пол. Практически все унитазы имеют специальные дренажные отверстия, куда попадает вода в том случае, если какой-то из элементов механизма наполнения выходит из строя. В этом случае унитаз, как бы, находится в постоянном режиме смыва, вода течет без остановки.

В случае, если течь сливного бачка незначительная, то основным неудобством будет только звук воды и следы подтеков внутри самого унитаза. В том случае, когда утечка значительная, возникают дополнительные траты на воду – расход воды становится значительным.

Ремонт унитазного бачка необходимо начать с диагностики, чтобы выяснить какой узел смывного механизма вызывает течь.

Запорный клапан бачка. Чаще всего запорный клапан бачка представляет собой пластиковый клапан с резиновой окантовкой, который закрывает горловину бачка и под давлением воды запирает течение воды. Чаще всего начинает подтекать именно сливная горловина бачка, и проблему нужно искать либо в прокладке горловины, либо в окантовке клапана.

Прежде чем производить замену запорного клапана или прокладки горловины, нужно проверить их на наличие грязи. Поскольку водопроводная вода не является полностью очищенной, внутренние части унитаза, все механизмы сливного бачка могут покрываться налетом ржавчины или грязи. Иногда достаточно просто протереть резиновую прокладку унитаза, либо окантовку сливного клапана, и он снова будет работать.

Другой причиной выхода из строя сливного клапана является разрушение резиновой его части в следствие физического износа. Тогда все резиновые части сливного отверстия и клапана бачка подлежат замене.

Запорный водопроводный клапан. Данный тип клапана также может выйти из строя при активной эксплуатации унитаза. На сегодняшний день есть несколько типов клапанов – прямого типа – когда механизм открытия и закрытия клапана напрямую связан с поплавком, либо обратного типа, когда открытие клапана происходит из-за снижения давления внутри блокирующей мембраны. Когда давление воды внутри блокирующей мембраны уменьшается, происходит открытие второй мембраны – впускной.

Именно в этом блоке чаще всего происходит износ резиновой мембраны, за счет чего клапан начинает либо протекать, либо перестает закрываться. Данный тип клапанов получил наибольшее распространение за счет высокой скорости наполнения унитазного бачка, однако ремонт его наиболее затруднителен. Чаще всего, подлежит замене либо резиновая мембрана, либо весь запорный механизм целиком.

Арматура сливного бачка унитаза — водосливное приспособление

Рекомендации по подбору арматуры бачка
