Установка сифона на кухне — схема сборки и установка для мойки

Способы устранения течи

Как правило, починка сифона является несложной задачей. А необходимые для этого материалы обнаруживается в кладовке практически любого жилища. Ниже будет приведено несколько рекомендаций по поводу того, что делать, если протекает сифон.

Необходимые инструменты

Пластиковые сифоны разбираются руками, поэтому какие-либо специальные инструменты не нужны. Хотя в некоторых случаях все же могут пригодиться отвертка, трос для прочистки сливных труб (также подойдет металлическая щетка на длинной ручке или даже самая обычная поволока), ну и желательно запастись тряпкой и емкостью для воды. Чтобы восстановить герметичность запчастей и места их соединения пригодятся силиконовый клей или герметик, состав типа «жидкие гвозди», а иногда даже и обычный медицинский бинт.

Протечку сифона можно ликвидировать при помощи “жидких гвоздей”

Если предстоит разбирать металлический сифон, особенно тот, который эксплуатируется уже долгое время, то могут понадобиться такие инструменты как болгарка и дрель. С их мощью можно будет разобрать сифон, отпилив у болтов шляпки, а затем, высверлив то, что осталось. Для того, чтоб не повредить металлический сифон при разборке, рекомендуется воспользоваться электроинструментами.

Восстановление герметичности прокладок

Стирание или другие изменения состояния прокладок могут привести к тому, что сифон начнет подтекать. Затвердевшие в процессе эксплуатации резиновые части лучше всего заменить. Обычно они есть в любом специализированном магазине. Для того, чтобы приобретенные детали служили дольше, их смазывают жидким мылом или вазелином, что облегчает процесс установки.

Однако не всегда есть желание или возможность приобрести новые прокладки. В этом случае можно попробовать восстановить старые. Для восстановления их необходимо смазать силиконовым клеем, герметиком или составом, называемым жидкие гвозди, а затем поставить на место. Когда нанесённый состав высохнет, сантехнику можно использовать. Данная мера продлит срок эксплуатации резиновых прокладок ещё на несколько лет.

Устранение трещин

Если труба треснула по шву, то отремонтировать ее довольно просто. Для начала место раскола зачищают наждачной бумагой, а затем смазывают предварительно разведенным эпоксидным клеем. При желании в используемый состав можно добавить красители.

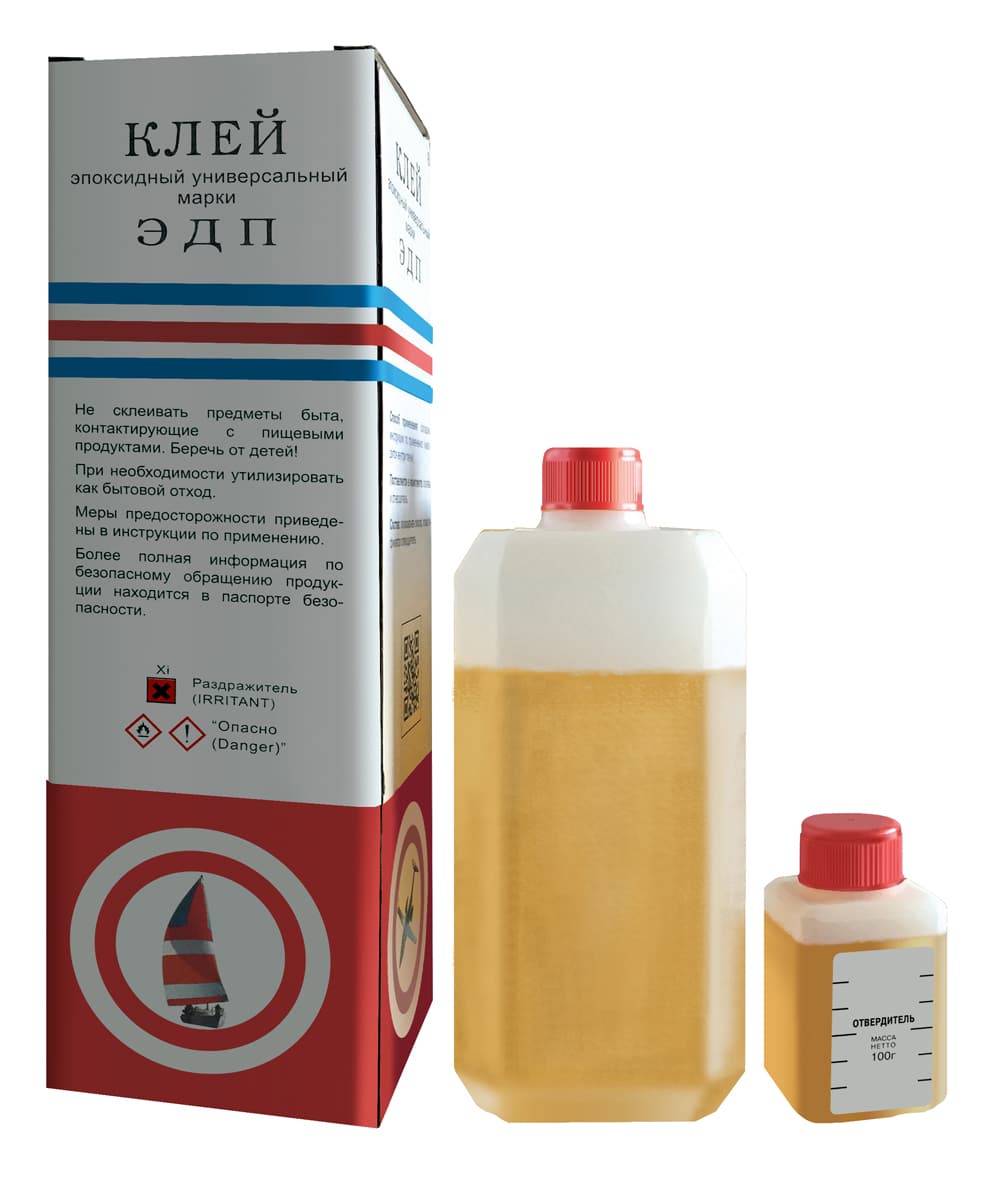

Для устранения трещин понадобится эпоксидный клей

Когда поверхность смазана, ее оборачивают медицинским бинтом. Данное мероприятие выполняется два или три раза. Таким образом, на трубе получается несколько слоев эпоксидного клея и бинтов. Время высыхания такой конструкции составляет около шести часов. После высыхания сифон можно ставить на место и использовать сантехнику. Труба, укрепленная таким способом, становится гораздо прочнее той, что покупалось изначально.

Уплотнение соединений

Герметизация соединений может понадобиться при фабричном браке или в процессе эксплуатации. Иногда возникает необходимость дополнительно загерметизировать места сочленения деталей сифона. Например, стершаяся резьба мешает плотно прижать резиновую прокладку к отверстию. В данном случае для уплотнения используют паклю или силиконовую ленту

Важно убрать излишки уплотнителя после закрепления гайки. В некоторых случаях при серьезном повреждении резьбы можно применить холодную сварку, однако, это продлит срок эксплуатации совсем ненадолго, так как хрупкий пластик вскоре продолжит крошиться

В данном случае лучше озаботиться приобретением нового сифона.

Подготовка

Сначала необходимо установить раковину на её место и подключить к водопроводу. Подсоединение раковины к канализации производят только после этого.

Начинать следует с измерений и расчётов. Необходимо произвести замеры расстояния от слива раковины до канализационного стояка (по вертикали и горизонтали). Затем нужно определиться с типом и материалом сифона и труб.

Выбор сифона важен по единственной причине: он определяет дальнейшую простоту или сложность эксплуатации и чистки. Трубные сифоны выполнены в форме букв U или S и служат отличными гидрозатворами. В бутылочных сифонах скапливается много вязких стоков и твёрдых частиц. Особенно это касается кухонных систем. Но и вычистить такой сифон довольно легко.

От сифона до канализации сточные воды идут по трубам. Здесь на выбор два варианта. Пластиковая гофротруба для канализации более универсальна, её можно растянуть до нужного размера и по-разному изогнуть. Такая труба идеальна, если приходится делать подключение раковины к канализации по какой-либо сложной или нестандартной схеме.

Гладкие канализационные трубы ПВХ для наружной канализации придётся тщательно и точно отмерять, к ним потребуются различные фитинги (соединители и переходники). Придётся как следует продумать трассу от сливного отверстия раковины до выпуска канализации. Зато будет гораздо меньше проблем со сточными массами.

Важно! «Гармошка» гофрированной трубы засоряется куда быстрее, чем это происходит с гладкими трубами. Если сливные элементы будут скрыты, то особая красота не требуется

В этом случае обычно останавливаются на конструкциях из пластика. При открытых системах хозяевам часто хочется большей эстетики. Для таких случаев производятся металлические трубы с различными покрытиями. И даже здесь существуют дизайнерские решения, подчас весьма дорогие

Если сливные элементы будут скрыты, то особая красота не требуется. В этом случае обычно останавливаются на конструкциях из пластика. При открытых системах хозяевам часто хочется большей эстетики. Для таких случаев производятся металлические трубы с различными покрытиями. И даже здесь существуют дизайнерские решения, подчас весьма дорогие.

Различные модификации бутылочных сифонов

В зависимости от модели вашего устройства оно может иметь такие дополнительные детали, как:

• несколько приемных патрубков;
• переливной патрубок;
• клапан автослива.

Переливной патрубок устанавливается на мойку, конструкция которой изначально предусматривает переливное отверстие. Во избежание потопа на кухне производители раковин для ванной и кухни в последнее время стали оснащать их переливным отверстием, а производители сифонов свои изделия — переливным патрубком.

Сифон с переливом

Автослив является очень удобной функцией современных моделей. Когда есть необходимость набрать в мойку воды, достаточно простым нажатием закрыть клапан на стоке. Потом, когда вода в мойке будет вам больше не нужна, клапан открывается и сток продолжает осуществляться в обычном режиме.

Автослив

На изображении, представленном ниже, показана одна из модификаций бутылочного сифона. В целом же все они имеют похожее устройство, а на какой именно модификации сифона для раковины в ванной остановиться, решать только вам исходя из конкретных условий.

Сифон с пробкой

Существуют также модели сифонов для двойных моек. Удобство такой модели заключается в том, что вам не придется выполнять монтаж сифона для раковины дважды. А это существенно сэкономит ваше время и силы. Но не только

Модель с двумя приемными патрубками более компактная, что немаловажно для продуктивного использования пространства под мойкой. Устанавливая 2 отдельных сифона на раковину с двумя чашами, вы создаете паутину труб и шлангов под мойкой

Это не только не позволит вам поместить там мусорное ведро, например, но и сделает канализационный узел сложным в обслуживании.

Сифон для двойной мойки

Как раковину подключить к канализационной системе?

После окончания работ по подведению раковины к водопроводу можно производить подключение умывальника к канализации, таким же образом будет выполняться подключение других сантехнических приборов.

подключение спаренной раковины к одному сливу

Сначала требуется установить сифон

Важно обратить внимание на присутствие специального отверстия в сантехническом устройстве, которое используется с целью защиты от перелива воды. При наличии этого отверстия нужно выбирать тот сифон, который оснащен дополнительным водоотводом

Чаще всего в продаже можно встретить сифон бутылочного вида или в виде английской буквы S. Если требуется установить мойку в кухне, то целесообразнее использовать именно второй вариант изделия, поскольку в первом случае возрастает вероятность засорения сифона.

Чтобы произвести правильное подключение мойки к канализационной системе, нужно выполнить определенную последовательность действий:

• сначала в раковину нужно подвести выпуск сифона, который в дальнейшем надежно закрепляется;
• далее к сифону нужно прикрутить трубу, лучше выбирать жесткое изделие с углом или гофрированную трубу;
• прикрученную трубу следует вставить к канализационному выпуску. Если диаметр этого выпуска больше чем у трубы, идущей от сифона, то целесообразнее использовать переходник, который называется манжетой для уплотнения. Только после этих действий можно производить скрепление труб;
• по окончанию работ обязательно производится проверка соединений на предмет наличия протечки.

Как определить некачественное подключение сифона?

При некачественном подключении сифона может ощущаться неприятный запах из раковины. Также может наблюдаться повышенная влажность трубы, идущей к сифону, и появление луж под раковиной.

При подключении мойки к канализационной системе специалисты не рекомендуют чересчур затягивать соединения ключом, так как из-за этого может повредиться уплотнительная прокладка из резины.

подключение перелива и слива с раковины

Если в процесс проверки плотности между трубой и резиновой манжетой будет протекать струя воды, то второй элемент нужно снять и просушить область соединения. Далее просушенную манжету требуется обработать герметиком и поставить на место.

Особые замечания

Перед тем как подключить раковину к канализации, нужно учесть некоторые замечания, а именно:

• при подключении мойки на кухне к канализации не нужно чересчур затягивать соединительные элементы ключом. Если не учитывать такой особенности, может повредиться уплотнительная резиновая прокладка, тогда её нужно будет поменять и закрутить снова;
• при проверке плотности соединения области между трубой и манжетой может просачиваться струйка воды. Если это происходит, тогда нужно извлечь манжету и просушить поверхность области соединения. Далее герметиком смазывается сухая манжета и осуществляется повторное соединение элементов;
• если планируется произвести подключение к канализации сразу двух раковин, то рекомендуется купить специальный сифон, оснащенный двумя выводами для канализационных труб.

Выполняя простые правила в процессе монтажа, можно быстро и без проблем подключить раковину к канализации своими руками без помощи сантехника. Также просто производится и подведение водопровода к сантехническому прибору.

Подключение слива к канализации

Чтобы решить задачу, вам нужно придерживаться такой последовательности действий:

Подключение мойки к канализцации

• подсоединить к мойке сифон. Для кухни лучше использовать изделие S-образной формы, а для ванной – бутылочной. Последний вариант больше подвержен засорам, поэтому для кухни не подойдет;
• подсоединить к сифону сливную трубу. Для кухни следует использовать гофрированную, для ванной – жесткую;
• вставить свободный конец трубы в канализационный выпуск. Если труба узкая, то следует использовать специальный резиновый переходник – манжету;
• проверить соединения на предмет протечек, спустив определенное количество воды в раковину.

Подключение пластикового сифона и гофры мойки

Так подключение мойки к канализации можно считать завершенным.

Прежде, чем приступать к работе, вам также следует узнать, что слишком плотно затягивать соединения труб не рекомендуется.

В этом случае есть риск повреждения уплотнительной резиновой прокладки.

Подключенная мойка к канализации выглядит так

Если при проверке соединений обнаружена протечка, следует вынуть манжету и хорошо ее просушить.

Далее нужно смазать изделие герметиком, выполнить его соединение с канализационной трубой повторно. Герметик следует использовать санитарный.

Он устойчив к влаге, застывает всего через несколько часов, что позволяет по истечении этого времени начинать использование раковины.

Так выглядит двойной сифон

Когда нужно подключить к канализации две мойки, вам следует приобрести двойной сифон. Он имеет выходы на две трубы.

Это позволит справиться с задачей на порядок быстрее и проще.

Подключение мойки профессионалами

По сути работа не предполагает выполнения сложных действий.

Но, если вы сомневаетесь в том, что сможете справиться с нею самостоятельно, лучше обратитесь за помощью к профессионалам.

Мастера установят и подключат мойку за считанные минуты, исключат любые ошибки при монтаже.

Инструкция по сборке

Пластиковое устройство намного легче собрать и зафиксировать в области слива раковины, т.к. в данном случае используется пластиковый крепеж (гайки). Металлический элемент всего один — это винт, с помощью которого выполняется монтаж патрубка.

Если рассматривается вариант установки устройства из металла, то при этом важно правильно поставить трубы. Необходимо выполнить измерения пространства под мойкой: от сливного отверстия до стены и пола

Это позволит определить, можно ли установить сифон внутри тумбы кухонного гарнитура. Для сравнения, при фиксации пластикового устройства не нужно производить дополнительные измерения. Он оснащен гибкой трубкой, способной принять нужную форму.

Сифон достаточно легко можно собрать своими силами, поскольку производитель предоставляет подробную инструкцию по монтажу. Все детали пронумерованы, изображены последовательно. Кроме того, принцип их крепления друг с другом максимально простой. Отсутствуют сложные соединения, для фиксации деталей используется резьба или метод установки изделия меньшего размера в отверстие большего диаметра. Для крепления сантехнического устройства понадобится только отвертка, чтобы затянуть винт в сливном отверстии.

При использовании пластикового сифона важно правильно установить уплотнители на участках стыковки трубок и отводов, патрубков колбы. Прокладки конусообразные, что упрощает процесс монтажа

Это обусловлено тем, что уплотнители намного легче насаживаются на отводы. В результате обеспечивается герметичность соединения.

Сборка бутылочного сифона

Устройство устанавливается после окончания работ по обустройству системы канализации и установки кухонного гарнитура и мойки. Сифон крепят на последнем этапе ремонта, т.к. пластик может деформироваться. Материал не выдерживает воздействие давления, но при расположении прибора под мойкой этот минус не важен, т.к. здесь устройство не подвергается влиянию механических нагрузок.

После распаковки проверяют комплектность товара. Для этого нужно разложить детали последовательно — в порядке сборки сифона. Это позволит определить, на каком участке не хватает комплектующих и каких (крепежа, прокладки).

Он представляет собой цельный гибкий шланг с пластиковыми гайками на концах.

Основные элементы бутылочного сифона:

• колба с отводом — поставляется в разобранном виде;
• гибкий шланг;
• пластиковые гайки;
• уплотнители;
• патрубок для установки в сливное отверстие;
• решетка;
• винт.

Бутылочный сифон в процессе сборки.

Последовательность действий при сборке:

1. Соединяют части колбы. Она состоит из 2 элементов, на края которых нанесена резьба. Для фиксации дна колбы на него надевается прокладка. Затем выполняется соединение 2 частей стакана.
2. На патрубок надевают накидную пластиковую гайку — резьба должна быть со стороны узкой части этого элемента. Широкая часть этой детали будет находиться в сливном отверстии.
3. Следом за гайкой надевается прокладка. Затем отводящий элемент конструкции соединяется с колбой, и гайка затягивается.
4. Трубке придают нужную форму.
5. На отвод сифона надевается пластиковая гайка, уплотнительное кольцо.
6. После соединения отвода и колбы гайка затягивается.

Если планируется подключение бытовой техники (стиральной машины или посудомоечной машины), нужно использовать второй патрубок и шланг от прибора. Принцип монтажа сохраняется: на отводящий конец надевают гайку, затем — прокладку. После этого труба и отвод сифона соединяются.

Модели с переливом

Принцип установки данного устройства такой же, что и в случае со стандартным бутылочным аналогом. Крепление выполняется посредством пластиковых гаек. Дополнительная гофрированная трубка фиксируется с помощью металлического винта на участке, где располагается отверстие перелива.

При этом нужно учесть, что сначала выполняется монтаж гофры на участке, где располагается отверстие перелива. После этого переходят к фиксации бутылочного узла, последовательность действий при этом описана выше. Эта модель проверяется на герметичность по-другому: закрывают сливное отверстие пробкой, наливают полную раковину, чтобы вода достигала отверстия перелива. Устройство готово к эксплуатации, если на трубке и других элементах конструкции не появились капли воды.

Дополнение – установка сифона с переливом

Если ваша раковина с переливом, то установка сифона будет проводиться примерно в той же последовательности, что описана выше. За исключением того, что на этапе сборки устройства (см. шаг №2) потребуется дополнительно собрать сам перелив, как показано на фото ниже. Принцип соединения перелива с отводом патрубка точно такой же, как в предыдущей инструкции – сначала накидываем гайку, потом кольчатую прокладку тупым концом к переливу, затем вставляем перелив в отвод и затягиваем гайку.

Теперь нужно соединить раковину с переливом с помощью винтика и отвертки. Дальше действуем согласно инструкции в шаге №3 и №4.

Установка бутылочного сифона

Делая покупку в магазине, прежде, как собрать для раковины на кухне сифон данного типа, обратить внимание следует на то, что модели, произведенные из пластика, бывают двух видов:

• недорогими, состоящими из десяти и более деталей;
• брендовыми, укомплектованными интегрированными прокладками.

В отличие от брендовых изделий обычные устройства комплектуются не менее, чем из 10 элементов, которые следует поставить в определенное место, не перепутав между собой уплотнители.

На кухне монтаж сифона для раковины начинают в последнюю очередь только после того, как полностью обустроена канализационная система, установлен кухонный гарнитур.

Процесс, как собрать сифон для мойки недорогой модели из множества деталей, состоит из следующих этапов:

1. Распаковывают комплект и проверяют наличие всех элементов. Нужно убедиться, что трубки и бутылочная часть герметичны и имеют гладкую поверхность, а гофра эластичная, прокладки – целые и плотные.
2. Далее берут плоскую тонкую прокладку определенного диаметра и натягивают ее аккуратно на место резьбового соединения «стакана», не допуская перекосов. Прикручивают его крышки.
3. На патрубок надевают накидную гайку и конусную прокладку.
4. Соединяют «стакан» с патрубком.
5. На гофрированную трубу устанавливают гайку и прокладку.
6. Соединяют гофру со «стаканом» и распределяют оставшиеся детали.

После завершения сборки приступают к тому, как установить сифон на кухне под мойкой. Его необходимо расположить по направлению к сливному отверстию, а гофру – в сторону раструба канализации. Бутылочную часть нужно располагать внизу – в ней создается гидрозатвор.

Когда крепление сифона к раковине выполнено, следует оформить сливное отверстие:

1. Металлическую решетку и белый уплотнитель помещают на место расположения и вставляют длинный крепежный винт.
2. Под мойкой монтируют горловину.
3. Подтягивают накидные гайки.

Разновидности сифонов

Перед началом проведения основных работ следует определиться с подходящим видом сифона для кухни. Различают следующие типы сифонов для кухонной мойки:

• трубный сифон – это гибкая жесткая труба, образующая водяную пробку. Некоторые разновидности трубных сифонов имеют на нижней стороне удобную втулку, которую можно открыть для прочистки. При выборе такого сифона для кухни следует правильно соединить слив раковины и впускное отверстие в канализацию. Чтобы его прочистить, не нужно осуществлять демонтаж сифона: необходимо всего лишь снять нижнее колено. Трубные сифоны пользуются спросом, поскольку занимают минимум места и имеют симпатичный внешний вид. Но чистить их придется достаточно часто, к тому же, при нечастой эксплуатации небольшая величина гидрозатвора приведет к испарению воды и появлению стойкого запаха;

можете выбрать бутылочный сифон для мойки на кухню. Именно его используют чаще всего. Такой сифон имеет форму, напоминающую бутылку, там, где размещен водный затвор. Подключение к канализации обеспечивается с помощью прямой или гибкой трубки. К преимуществам можно отнести и цену сифона такого типа, а также небольшие размеры и простоту снятия. Но в зоне выведения потока из чаши такого сифона быстро накапливается мусор, так что не забывайте его чистить;

гофрированный кухонный сифон – третья разновидность. Это гибкий материал, которому будет просто придать нужную траекторию и уклон. Благодаря особой конструкции такой модели вы сможете соединять мойку со входами в нестандартную систему канализации. Монтируется этот сифон очень просто и не вызывает сложностей в работе. А благодаря тому, что промежуточных креплений в нем нет, вы можете не переживать о возможных протечках воды. Но есть у гофрированной модели и минусы: например, чтобы вычистить засоры, вам придется полностью снять сифон.

Внимание! Выделяют еще и скрытый тип сифона, представляющий собой форму колбы, установленной в стене. Он имеет высокую стоимость, зато способствует маскировке коммуникаций и отлично экономит свободное пространство

Колбовые системы легко чистятся, поскольку их можно откручивать – и быстро выбрасывать все лишнее.

Некоторые бутылочные модели имеют вмонтированный в колбу патрубок. Их намного проще установить на кухне. Многие предпочитают использовать гладкие трубы, подсоединяемые к канализационной системе, поскольку их проще чистить от загрязнений.

Такие составляющие могут отличаться и по другим характеристикам. Например, вы можете установить сифон для двойной кухонной мойки или для тройной.

Главное отличие сифона для двойной раковины заключается в наличии двух подсоединений к ее основанию, переходящих в один канализационный слив. Само собой, стоимость сифона для кухонной мойки с двумя чашами будет дороже. Как выглядит сифон на две раковины, смотрите на фото.

Также существуют модели плоского сифона для мойки на кухню. Его используют, если пространство под сливом ограничено. Еще одна разновидность — сифон для раковины на кухню с переливом. Перелив представляет собой трубу, по которой будет вытекать вода при достижении определенного уровня в мойке. Такая конструкция позволит предотвратить случайное перетекание воды за границы кухонной мойки.

При установке сифона на кухне следует учесть еще одну особенность, а именно – размеры кухонных сифонов, поскольку существует несколько вариаций таких приспособлений. Ориентируйтесь на величину сливного и канализационного отверстия, а также на наличие свободного места под мойкой.

Конечно, какой сифон лучше для кухни, нельзя сказать однозначно. Поэтому будет правильнее, если перед тем как купить сифон для кухонной мойки, вы ознакомитесь с имеющимися возможностями, изучите их структуру, а также разберетесь с нюансами монтажа, о чем мы и расскажем далее.

Составные элементы

Разные типы сифонов имеют различную конструкцию, поэтому подробно рассмотрим устройство сифона бутылочного типа, наиболее популярного для установки под кухонными мойками.

Конструктивно такое устройство состоит из следующих элементов:

• корпус, обычно разборный;
• отводной патрубок с рельефными кольцами, подсоединяемый к мойке снизу;
• защитная сетка с диаметром ячеек не более 1 см;
• соединительный винт, связывающий между собой сетку и патрубок;
• гофрированная или жесткая трубка для отвода воды в канализацию;
• конусные прокладки, предназначенные для обеспечения плотного контакта между патрубками и корпусом сифона;
• широкая резиновая прокладка для крепления отводного патрубка к мойке;
• резиновая прокладка, предназначенная для герметизации защитной решетки;
• гайки пластиковые накидные. Ими крепятся патрубки к корпусу устройства.

Составные части сифона бутылочного типа

Подготовительный процесс

Чтобы выбрать подходящий и качественный сифон, необходимо знать, как он выглядит, из чего должен состоять. Правильная укомплектованность и качество изделия помогут быстро и надежно заменить сифон самостоятельно за минимальное количество времени и сантехника здесь вызывать совершенно не обязательно. Итак, перед началом процесса установки сифон стоит разобрать на детали, проверить на наличие брака, отсутствие какого-либо мусора, на прочность резьбы. Также должны быть промазаны все резиновые прокладки и резьба специальной силиконовой смазкой. Это необходимо для исключения возможности протекания. Чтобы не запутаться, нужно раскладывать сифон очень внимательно, желательно, в том же порядке, в котором он был собран.

Для работы понадобятся следующие инструменты:

• отвертка;
• переходная манжета;
• фонарик;
• пластиковая изолента.

Все это можно приобрести в обычном строительном магазине. Также стоит позаботиться о выборе качественной смазки – герметика, который понадобиться в процессе работы.

Сборка и подключение слива ванны к канализации

Сборка и монтаж сифона.

Схема монтажа сифона.

Когда устройство слива в соответствии с рекомендациями по выбору приобретено, можно приступать к его монтажу. Собирая и монтируя устройство по прилагаемой к нему инструкции, следует соблюдать некоторый порядок. Сначала собирается в одно целое система гидрозатвора, состоящая из частей слива и перелива, так как в установочном комплекте она идет в виде отдельных фрагментов

При этом необходимо обратить внимание на наличие, качество и состояние прокладок, а также фиксационных гаек системы

При проведении монтажа гайки следует наживлять аккуратно и без перекоса и затягивать руками без применения инструментального усилия, чтобы не повредить материал конструкции и не сорвать резьбу при затяжке. На ванне монтируют перелив, закрепляя его в отверстии чаши с помощью декоративной накладки и винта. После чего на перелив закрепляют пластиковую трубку, свободный конец которой будет крепиться к соответствующему отводу слива.

Далее в корпусе чаши размещают уплотнительное кольцо на сливное отверстие, на него сверху устанавливают металлическую сливную горловину. Снизу к горловине подводят собранный слив и соединяют крепежным винтом. Следующий шаг — стыковка перелива и слива посредством пластиковой трубки от перелива, которая присоединяется и крепится к сливу

При проведении указанных работ следует обратить внимание на то, как расположена каждая уплотнительная прокладка на отверстиях слива и перелива чаши. Кроме того, необходимо тщательно проверить правильность всех выполненных соединений во избежание возможных протечек

Подключение слива к канализации

Схема подключения слива к канализации.

После того как слив сантехники смонтирован и проверен, его можно подключать к канализационной сети посредством отрезка жесткой или гибкой гладкой пластиковой трубки (если выполнение такого соединения невозможно, то применяется гофра). Если канализационная система устроена с применением чугунных труб, то для состыковки с ней и уплотнения ввода слива следует применить переходную резиновую муфту 73/40.

Если в здании канализация выполнена пластиковыми трубами диаметром 50 мм, то ввод слива рекомендуется осуществлять через переходную резиновую муфту 50/40 или с применением соответствующего переходника с 40 на 50 мм. В последнем случае для герметизации стыка на трубу слива, вводимую в канализацию, рекомендуется надеть уплотнительную прокладку толщиной 1,5 мм, чтобы верхняя часть ввода была дополнительно заделана водостойким герметиком. Аналогично рекомендуется выполнить ввод слива, если диаметр трубы канализации равен 40 мм.

Для того чтобы убедиться в нормальной работе смонтированного слива и перелива чаши, нужно наполнить ее водой до уровня перелива и, сливая воду, проверить все нагруженные соединения на протечки. Если соединения сифона остаются сухими, то можно заключить, что работа сделана хорошо.

Особенности установки слива с переливом

Информация о сборе слива присутствует в инструкции, прилагающейся к сифону. Для работы понадобится:

• плоская отвертка;
• изолента;
• сифон;
• ведро;
• герметик;
• разводной ключ;
• салфетка из бумаги или ткани.

Сборка системы

Сначала соединяют слив с раковиной. Под нее помещают конструкцию и предварительно проверяют соответствие габаритов. В дальнейшем откручивают пробку снизу устройства и осматривают его на наличие повреждений, проверив тем самым надежность конструкции.

До сборки осматривают резьбу на корпусе

Если на ней имеются заусеницы, то их осторожно срезают. Если этот недостаток не устранен, при монтаже может произойти повреждение кольцевого уплотнения

Перед установкой проверяют все соединения с резьбой, гайки, стыковочные узлы и прокладки.

Чтобы собрать колбу прибора, потребуется:

Процесс сборки сифона

• надеть прокладку на резьбу верхнего участка конструкции;
• прикрутить дно сифона;
• поместить на трубку-слив резиновое уплотнение соответствующего диаметра и одеть 2 натяжные гайки;
• вставить сливную трубу в отверстие внизу сифона, насадить его на нужную высоту и затянуть гайку неплотно;
• установить в крышку приспособления прокладку и прикрутить слив к корпусу.

Резиновое уплотнение, помещенное в паз, покрывают небольшим количеством герметика. Для обеспечения надежности веществом смазывают нижнюю область резьбы пробки, которую вкручивают в корпус. Для герметичного соединения деталей используют подмотку, чтобы снимать элемент, когда это необходимо. До сбора подбирают длину трубки, высоту которой определяют по глубине раковины.

Основной патрубок подсоединяют к трубке с фиксаторами. В дальнейшем деталь монтируют к раковине, помещая прокладку между элементами. Участок между патрубком и переливом с отводом фиксируется гайкой. Детали из пластика рекомендуется закручивать руками, чтобы избежать их поломки.

Монтаж конструкции

Сначала нужно перекрыть воду, соединить защитную решетку и сливное отверстие раковины, поместив между ними уплотнение из резины толщиной не больше 5 мм. Если габариты решетки больше отверстия, используют герметик, а не прокладку. На один край отводного патрубка помещают резиновое уплотнение, а с другого края убирают фаску, улучшая вхождение патрубка в сифон.

Для соединения раковины и патрубка потребуется винт, диаметр которого составляет 6 мм. Деталь вставляют в защитную решетку и закручивают. Затем проводят состыковку трубы водоотвода с выходным патрубком. При этом необходимо следить за местами соединений. Для надежной герметизации можно применять сантехническую подмотку.

Схема монтажа сифона к двухсекционной раковине

Собранный сифон нужно соединить с выпускной трубой, которую предварительно подключили к сливу. После этого проводят соединение канализации со сливом. Перед установкой манжеты в патрубок на нее наносят слой герметика и помещают в деталь выпускной конец отводящей трубы. Для подключения применяют жесткую сборку, соединяя отвод канализации и трубу конусной прокладкой и гайкой.

Если используется гофра, то длина мягкого шланга должна быть такой, чтобы он не провисал во время использования. При несовпадении габаритов отвода и канализационной трубы потребуется переходник из пластика. Избежать попадания запаха в квартиру можно, используя манжету из резины, которую помещают в раструб.

Проверка работоспособности

Для проверки герметичности необходимо включить воду. В отсутствии протечек убеждаются, поместив под систему тканевую или бумажную салфетку.

Если протечек в области соединений нет и жидкость поступает в канализацию, система установлена и работает правильно.
