Установка распашных ворот: нюансы выбора + советы по установке ворот и настройке автоматики

Как подготовить дверной проём

Выбранная модель секционных ворот должна соответствовать фактическим параметрам величины притолоки, заплечников и глубины помещения. В идеальном варианте данные параметры продумываются на стадии проектирования здания.

Если конфигурация ворот и система управления требует электропитания — в гараж необходимо подвести электрическую сеть требуемой мощности, установить розетки и выключатели.

Конструкцию следует монтировать на крепкую надёжную основу — бетон или полнотелый кирпич. В случае пустотелого кирпича для ворот целесообразно сварить опору из стального уголка. Для более надёжной фиксации крепежа рекомендуется применить химические анкеры.

Необходимо проверить, что притолока, боковые стенки и проём выполнены в одной плоскости, без впадин и наплывов. Точность вертикали и горизонтали проёма выверяется строительным уровнем. Проём рекомендуется предварительно оштукатурить по маякам. Это улучшит прилегание и повысит термоизоляцию.

Монтаж откатных ворот

Работы по установке откатных ворот можно начинать только после того, как фундаментные основания опорной рамы и столбов достигнут необходимой прочности. Монтаж ворот проводится следующим образом.

1. Сборка створки

Если створки откатных ворот были поставлены в разобранном виде, на первом этапе необходимо собрать их, подготовив к монтажу. Процесс сборки начинается с рамы. Формирующие периметр балки фиксируются с помощью угловых соединителей. В результате этого получается прямоугольная конструкция. Плотно прикручивать соединители не нужно — это делается после окончательной сборки рамы. Далее на нее устанавливаются импосты и верхняя балка, а также другие комплектующие (если предусмотрено).

После выравнивания конструкции, места соединений окончательно фиксируются, все болты плотно затягиваются. При выравнивании необходимо контролировать прямые углы, а также диагонали конструкции. Если диагонали равны друг другу, значит, рама собрана правильно и не имеет перекосов.

Далее в собранную раму устанавливается наполнение, которое фиксируется с помощью болтов и штапиков. Места примыканий наполнения к раме могут закрываться планками. Если створка имеет тросовую растяжку, она монтируется на кронштейны, фиксируемые на импостах.

2. Установка роликов

Створка откатных ворот перемещается, прокатываясь на роликах. Ролики являются частью роликовой опоры, которая устанавливается после того, как створка собрана. При установке откатных ворот роликовый блок заводится в специальную полость в раме ворот. После того, как ролики установлены, на краю этой полости монтируется упор. Он ограничивает ход створки и необходим, чтобы ролики не выскакивали из рамы.

3. Монтаж зубчатой рейки

Выполняется в случае, если будет устанавливаться автоматика для откатных ворот. Рейка устанавливается в нижней части рамы по всей ее длине.

4. Монтаж створки на раму

Створка устанавливается на опорной раме, смонтированной на этапе подготовительных работ. До монтажа на опорную раму крепятся шпильки для роликовых опор. Места крепления шпилек выбираются так, чтобы обеспечить устойчивое положение створки. После этого роликовые опоры располагаются в соответствии с положением шпилек, створка выставляется на раму. Роликовые опоры фиксируются на шпильках.

5. Монтаж опорных столбов и укосов

Столбы устанавливаются строго вертикально на предназначенных для них площадках на опорной раме. Для крепления также используются шпильки. После того, как фиксация столбов выполнена, устанавливаются укосы. Они опираются одним концом на площадки на опорной раме, а другим — на боковины опорных столбов. В том случае, если конструкция откатных ворот не предусматривает использования опорных столбов, дополнительная фиксация створки выполняется с помощью кронштейнов. Кронштейны могут крепиться к несущим столбам, а также к дополнительным столбам забора. При использовании кронштейнов желательно применение поддерживающих роликов. Они устанавливаются в верхней части створки.

6. Установка притвора

Для обустройства притвора может использоваться дополнительный, специально установленный столб. Другой вариант — монтаж элементов притвора на несущем столбе.

На первом этапе выполняется установка кронштейнов. Их располагают там, где предполагается монтаж улавливателей. Улавливатели крепятся на кронштейны и при необходимости регулируются.

Инженеры “Мастер Компани” рекомендуют определять точки крепления улавливателей следующим образом: закрыв створку ворот, улавливатели размещаются таким образом, чтобы при закрывании створка фиксировалась между «лапками» улавливателя. Такие элементы устанавливаются парой: в верхней и в нижней части притвора. В боковой части притвора устанавливается профиль, ограничивающий движение створки.

Схема подключения датчиков безопасности к шлагбауму

Пример подключения сканеров к шлагбауму продемонстрируем на модели Professional 306.

Блок управления шлагбаума расположен внутри тумбы. Открываем дверцу и подключаем фотоэлементы к плате.

Фото ниже показывает узел с клеммами, которые отвечают за подключение датчиков безопасности.

Схема подключения ближнего (Приемник) и дальнего (Передатчик) фотоэлементов выглядит следующим образом:

Важно: Фотоэлементы подключаются после того, как другое воротное оборудование установлено и проверено в работе

При возникновении дополнительных вопросов по подключению фотоэлементов или иных аксессуаров можно обратиться за бесплатной консультацией к нашему инженеру.

Источник

Монтаж механизма передачи с приводным роликом

Это более надежный привод, однако, его не так просто собрать своими руками. Главное преимущество данного решения – отсутствие дополнительных конструкционных элементов, которые обычно закрепляют на подвижную створку (зубчатая рейка).

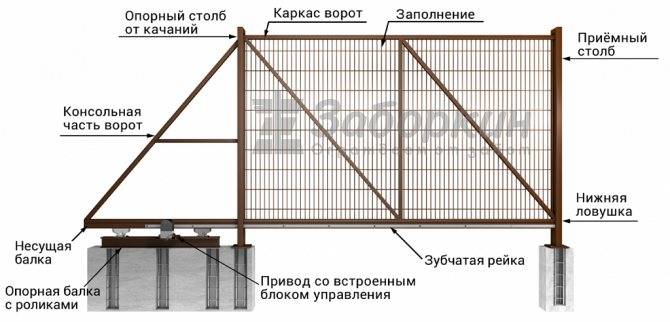

Особенности конструкции

Схема установки электропривода

Несущая балка подвергается давлению ролика, наружная часть которого закрыта резиновой покрышкой. Данный элемент располагается на оси, прочно закрепленной на П-образном кронштейне. Именно на этот элемент оказывает воздействие пружина, установленная на шпильке толкателя. И она же создает прижимное усилие. А удерживает ее резьбовой крепеж.

С целью компенсации нагрузочного усилия с противоположной стороны крепится еще несколько роликов с той разницей, что их устанавливают по месту.

Важно:Выбор комплектующих

Если было решено своими руками собрать привод с роликовой передачей для откатных ворот, необходимо правильно подобрать основные элементы механизма. Можно сделать заказ из ассортимента продукции для тележек промышленного целевого назначения.

Основные критерии при выборе: скрытые подшипники, обслуживание которых не производится; металлическая основа. Уровень нагрузки должен лежать в пределах 300-360 кг. Также ограничивается и прижимное усилие, создаваемое пружинами: не меньше 3,5 кН и не более 4 кН.

Дополнительные элементы для расширения функционала

Каждый покупатель может дополнить конструкцию ворот на свое усмотрение, чтобы использование стало еще более комфортным. Один из таких дополнительных элементов – калитка.

Калитки открываются только наружу и могут комплектоваться линейными доводчиками, вмонтированными датчиками положения, козырьками для защиты от дождя, антивандальными ручками из металла, устройствами для исключения провисания створок. Калитка может быть с плоским порогом (высота 20 м), высоким или в стандартном исполнении (145 и 100 мм соответственно). От попадания пыли внутрь помещения надежно защитит двойная щетка, установленная в нижней секции калитки.

Секционные ворота с калиткой

Калитка с высоким порогом

«Умная» автоматика не позволит открыть ворота, если будет распахнута дверь калитки. Это гарантирует дополнительную безопасность и надежность всей конструкции в целом.

Калитка в гаражные ворота

Калитка позволяет экономить ресурсы секционных ворот (у каждой заводской конструкции есть определенный запас прочности, выражающийся в гарантированном числе подъемов и опусканий створки). Если необходимо просто попасть внутрь гаража, не обязательно приводить в движение подъемный механизм ворот. Таким образом не только экономится электроэнергия, но и тепло остается внутри помещения.

Гараж на два автомобиля. Ворота с калиткой и без

Обрамление калитки обычно предлагается в двух оттенках: серебристом и сером. Впрочем, всегда можно заказать окрашивание в любимый цвет.

Встроенная калитка, вид изнутри

Не нравится калитка? Смело устанавливайте боковую дверь. Входная конструкция монтируется в отдельный проем рядом с воротами. Выгодные преимущества двери:

  • многообразие типов монтажа;
  • широкая цветовая палитра дверей, коробок, фурнитуры;
  • возможность дополнить дверное полотно классическими или панорамными окнами, доводчиком, вентиляционными решетками.

Тандем ворот и двери дополнит и украсит фасад здания.

Секционные ворота и боковая дверь

На заметку! Стоит приобретать ворота и дверь у одного производителя. В противном случае поверхности конструкций могут различаться по оттенку и текстуре, плохо гармонируя и невыгодно выделяясь на общем оформлении фасада.

В классическом варианте секционное полотно глухое, но если необходимо снизить расходы на освещение гаража в дневное время, то стоит выбрать ворота с окнами.

Так, например, компания «Алютех» предлагает круглые (диаметр 322 мм), квадратные (322х322 мм) и прямоугольные (522х322 мм) окна с акриловым однокамерным стеклопакетом толщиной 18 мм.

Дополнительные декоративные элементы для прямоугольных окон:

  • комплект вставок «рассвет»;
  • вставка «прямой крест».

Оконные рамы и вставки изготавливаются белого и коричневого оттенков.

Декоративные накладки на окна

Воротное полотно и дополнительная дверь оснащены окнами. Для декорирования применены вставки «рассвет»

Не стоит забывать о замках. Элемент, который часто входит в базовую комплектацию – задвижка. Актуально при наличии дополнительного входа в гараж, так как задвижку можно закрыть и открыть только изнутри помещения.

Задвижка для запирания ворот изнутри

Замок «Антипаника» для калитки позволит открывать ее изнутри простым нажатием ручки, даже если снаружи замок был закрыт на все обороты.

Устройство экстренного открывания дверей для секционных ворот

Чтобы открывать и закрывать ворота, находясь на улице, лучше выбрать замок ригельного типа или установить комплект автоматики. Например, комплект автоматики Alutech An-Motors серии ASG обойдется в 9360 – 10 490 рублей.

Замок ригельного типа

Привод AnMotors ASG 600 3KIT-L

Современная автоматика работает даже при температуре минус 20 градусов.

Если в регионе наблюдаются частые перебои с электроснабжением, рекомендуется установить внешнюю разблокировку электропривода (например, «Алютех» предлагает комплект механизма разблокировки в качестве дополнительно опции всего за 915 рублей). Установив этот элемент, можно быть полностью уверенным, что ворота не будут заблокированы при очередных перебоях электроэнергии. Впрочем, если в гараж есть дополнительный вход, то открыть ворота будет легко с внутренней стороны.

Механизм разблокировки электропривода

Размеры проема

Основными габаритами гаража, которые необходимо учесть для установки секционных ворот, являются:

a) Ширина проема

Для комфортного въезда в гараж проем должен быть на 60-80 см шире кузова автомобиля (с учетом боковых зеркал).

  • для легкового автомобиля – оптимальная ширина ворот 2,4 – 2,7 метра;
  • для джипа или микроавтобуса – оптимальная ширина 2,8 – 3 метра;
  • для двух легковых автомобилей – оптимальная ширина от 5 метров;

Для удобства посадки и высадки пассажиров ширина гаража должна быть на 20-30 см больше ширины автомобиля с открытыми дверьми.

Если вдоль стен планируется размещение стеллажей для хранения инструмента и инвентаря, то ширина гаража должна быть увеличена на ширину стеллажей.

b) Высота проема

Высота проема должна быть на 20-30 см больше высоты автомобиля.

Обратите внимание, что в воротах с ручным управлением имеется свес нижней воротной панели в проем, в результате чего высота проезда уменьшается на 15-20 см. Поэтому для ворот с ручным управлением высота проема должна быть больше высоты автомобиля на 35-50 см

При расчете высоты проема не забудьте учесть возможность установки антенны или багажника на крыше автомобиля.

c) Глубина гаража

Очень часто на эту величину не обращают внимание, а это может привести к серьезным трудностям на этапе монтажа секционных ворот. Если глубины гаража недостаточно, то ворота упрутся в заднюю стенку и не смогут полностью открыться, либо может не хватить места для установки электропривода

Глубина гаража = Высота проема + 100 см для монтажа электропривода

d) Высота перемычки (притолоки)

Перемычка (притолока) – это расстояние от верхнего края проема до потолка. Она необходима для установки направляющих профилей и пружинного механизма секционных ворот.

Если площадь ворот будет менее 8 м2, рекомендуем установить высоту перемычки в пределах от 130 мм до 500 мм.

Для изделий площадью более 8м2 и для ворот со встроенной калиткой минимальный размер перемычки должен быть не менее 210 мм.

Это позволит установить ворота без дополнительной наценки за нестандартный тип монтажа.

e) Ширина пристенка справа и слева от проема

Боковые пристенки – расстояния от границ проема до боковых стен помещения. Они нужны для крепления вертикальных направляющих, по которым движется полотно при подъеме и опускании.

Боковые пристенки должны быть не менее 125 мм.

В противном случае придется серьезно дорабатывать проем, что потребует дополнительного времени и ресурсов.

Монтаж и регулировка зубчатой рейки

На качественных заводских изделиях ее монтаж можно сделать вообще без сварочных работ. Там в комплекте идет специальный С-профиль.

Его по уровню крепите через саморезы в нижней части ворот, а уже в пазы вставляете бобышки.

Передвигаете их каждый на свое место и затягиваете болты.

Если у вас нет такого технологического крепежа и все приходится делать по старинке на сварке, тогда следуйте следующей инструкции.

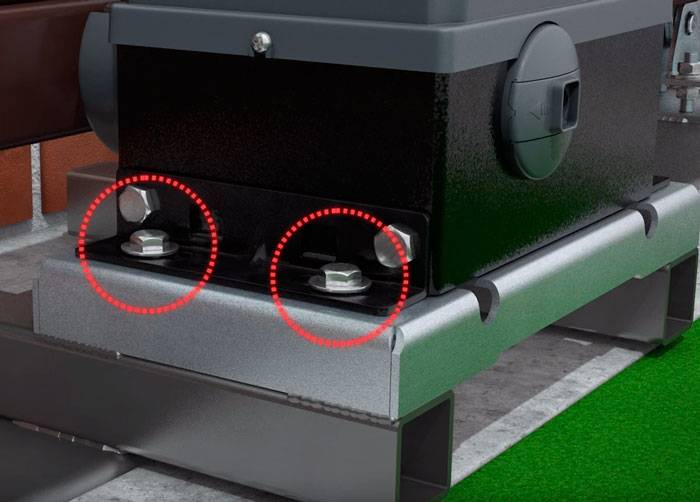

Первым делом выставляете сам привод на швеллер фундамента и смотрите по высоте, где будет находиться звездочка. Может вам даже придется нарастить высоту площадки, чтобы все идеально совпало.

Только после этого закрепляете привод на болты, но не затягивайте через чур сильно.

Зубчатые рейки идут длиной по 1м. У каждой из них имеется овальное отверстие.

В него и вставляются эти самые бобышки – широкой стороной к рейке, узкой к воротам.

Первоначально выставляете их посередине и затягиваете. Далее разблокируете привод, максимально открываете ворота и примеряете рейку так, чтобы между ее концом и шестерней, впоследствии поместился концевик.

В этом положении сваркой прихватываете первую бобышку.

Сдвигаете ворота, чуть-чуть не доходя до последней бобышки, и прихватываете ее. При этом контролируйте, чтобы первая и последняя находились на одном уровне.

В последнюю очередь привариваете среднюю бобышку. Все это время рейка лежит на шестерне.

Прокатываете ворота дальше и ставите следующую рейку.

Ошибка №9 Здесь самое главное правильно состыковать две рейки между собой.

Для точной регулировки зубьев между двумя верхними, подкладываете снизу еще одну свободную рейку или кусок от нее, тогда все зубцы будут совпадать идеально и никаких щелчков и стуков при движении ворот не будет.

Процесс повторяется со всеми отрезками рейки. После того, как все прихватили, и покатали туда-сюда ворота, можно все это дело окончательно обваривать.

Ошибка №10 Делать это строго по порядку расположения бобышек не рекомендуется.

Сначала завариваете первую, затем ту, что посередине всей воротины, потом последнюю. И так далее. В этом случае меньше шансов на то, что металл поведет.

При этом некоторые советуют приваривать рейку к нижнему профилю ворот, а не к направляющей, которая бегает по роликам. В противном случае, при недостатке опыта, у вас все выгнется дугой, и направляющая примет форму банана.

Кроме того, профиль ворот живет гораздо дольше нижней балки и при ее замене, вам не потребуется переделывать крепеж нижней рейки. Чаще всего балка “умирает” в конце зимы или начале весны.

Главный враг сдвижных ворот – снег. Поэтому всегда убирайте его со стороны отката. При температуре +-1С, снег перемерзает и раздавливает балку изнутри.

Она в свою очередь начинает ломать ролики. Лучшее средство от снега – сделать пенал, внутрь которого будет заезжать воротина. Ну или разориться на теплый пол для улицы.

Многие говорят про правильный зазор между шестерней и зубчатой рейкой. Как он регулируется и выставляется? Очень просто.

Открываете ворота и ослабляете первый болт на бобышке, дабы он самостоятельно принял свое положение. После этого смазываете резьбу и затягиваете его.

Без смазки, резьба через 5 лет ржавеет и болт отламывается на этом самом месте.

Далее сдвигаете воротину до конца первого участка рейки, ослабляете и затягиваете третий болт. После этого, тот, что посередине.

То же самое проделываете со второй и другими рейками, постепенно сдвигая ворота. А в самом конце капитально протягиваете крепеж мотора, который до этого был затянут не слишком сильно.

В итоге у вас и получится тот самый рекомендуемый производителями зазор между зубчатой рейкой и самой шестеренкой. Самое главное, чтобы рейка не давила на шестерню. Если при этом никакого видимого зазора нет, но она просто свободно лежит на шестеренке, тоже нормально.

На этом механическая часть закончена, приступаете к монтажу и настройке электропривода.

Установка фотоэлементов безопасности

Их монтаж осуществить несложно. Фотоэлементы представляют собой 2 аппарата – один из них посылает луч света, а второй принимает его. Откатные ворота будут нормально двигаться, пока есть сигнал света. При появлении заслонки для луча (человек, машина, животное), ворота перестают закрываться.

Монтаж фотоэлементов для ворот можно произвести разными способами.

Все, что требуется – это закрепить их друг против друга для попадания светового сигнала и подключить. Можно сделать специальные столбики, или постаменты, приварить к ним. Еще один простой способ – сделать столбики из остатков профильной трубы и сделать монтаж фотоэлементов. Как видите, вариантов много, а ваша задача – выбрать оптимальный вариант.

Для подключения проводов делаем в трубе отверстия и проводим их под проезжей частью. Для избегания обрывов прячем провод в гофрированный шланг. Фотоэлементы можно закрепить при помощи обычных саморезов.

Плюсы и минусы автоматических распашных ворот

По конструкционному типу автоматические ворота бывают четырех видов:

  • подъемно-поворотные;
  • откатные;
  • секционные;
  • распашные.

Каждый из них обладает достоинствами и недостатками.

Распашной вариант с автоматикой отличается от стандартных только наличием автоматической системы, с которой они могут открыться и закрыться посредством управления пультом. Плюсы распашного варианта:

  • для установки могут использоваться ограниченные пространства: ворота занимают много места, но со стороны дороги конструкция не вызывает трудностей с въездом или выездом транспортных средств благодаря минимуму необходимой территории с фасадной части;
  • при сравнении с остальными типами обходятся недорого;
  • допускается открывание во внутреннюю и наружную стороны;
  • разнообразие технических «начинок» (которые интегрируются с учетом каждого нюанса в конструкциях построений);
  • есть возможность использования любых отделочных и декоративных материалов, чтобы получить в итоге оригинальные ворота;
  • при желании может быть установлена подсветка, которая будет освещать территорию;
  • скорость открытия и закрытия лежит в интервале от 12 до 15 секунд;
  • электрический привод обеспечивает хорошую фиксацию;
  • низкий уровень шума при работе;
  • створки блокируются, это обеспечивает дополнительную меру безопасности;
  • если отсутствует электричество, возможна работа в ручном режиме посредством перевода специальным ключом;
  • являются надежными, универсальными, долговечными.

Такие системы не лишены из изъянов – отрицательные стороны все же присутствуют:

  • вариант конструкции является устаревшим;
  • с течением времени имеют свойство провисать: необходим систематический мониторинг состояния столбов и петель, или же в результате провисания откажет автоматический привод;
  • система, отвечающая за запирание, – недолговечна;
  • очень чувствительны к появляющимся препятствиям и легко могут быть деформированы;
  • установка автоматических распашных ворот требует очень большого внимания, терпения, не приемлет ошибок;
  • схема установки и подключения к электрическому обеспечению должна в мельчайших деталях соответствовать характеристикам приборов и электросети;
  • требуются профилактические работы для хорошей работы долгие годы.

Уход и профилактика механизма ворот

Распашной вариант ворот при наличии автоматической системы закрытия и открытия очень чувствителен к преградам, поэтому наличие любых посторонних элементов может сказаться на их работе. Проведение диагностик и систематических осмотров поможет избежать такого рода неприятностей.

Необходимо также регулярное проведение профилактических мер, которые включают:

  • очистку;
  • смазку.

С помощью этих действий получится снизить нагрузку и предотвратить стирание деталей.

Прикладывать усилия для закрытия воротных полотен недопустимо. Это наиболее часто заканчивается поломкой механизма и требует профессионального вмешательства.

Особенности установки и настройки автоматики

В комплект систем управления воротами входит значительное количество элементов, обеспечивающих их эффективную и безопасную эксплуатацию:

  • Электроприводы различных видов (рычажные, линейные). Каждая створка оборудуется одним таким приспособлением.
  • Блок управления.
  • Фотоэлементы. Они не являются обязательным элементом конструкции, то есть автоматика и без них легко справится с закрыванием/открыванием ворот. Фотоэлементы позволяют моментально выявить препятствие – ребенка, животное, неудачно подъехавший автомобиль. Затем отдать команду на прекращение перемещения створок.
  • Провода.
  • Пульты управления.
  • Распределительные коробки.

Автоматика ворот работает от напряжения 220 В.

На фото изображен электропривод линейный. В его верхней части виден ключ с помощью которого происходит разблокирование створок при отсутствии электричества. При этом кронштейн привода приварен к накладной пластине, а она таким же образом прикреплена к стальному сердечнику столба

Если владелец планирует самостоятельно осуществить установку автоматики, то следует выбрать модель электропривода, на которую не будет утеряна гарантия после монтажа своими руками.

Автоматика распашных ворот не должна быть дешевой, так как малоизвестные производители нередко экономят на качестве. К примеру, стальные шестерни электропривода (изображены на фото) часто заменяются на пластиковые

Требования к размещению электропривода

Важным моментом при настройке элементов конструкции системы управления створками ворот является их правильное размещение:

Фотоэлементы должны располагаться строго друг напротив друга. Это необходимо, чтобы ничего не мешало приемнику получать командный сигнал от передатчика. Во время монтажа электроприводов следует учитывать требования и рекомендации производителя. Практически всегда следует строго соблюдать требования в отношении расстояния между петлями и углом опорного столба

Критично важно, чтобы кронштейн электропривода находился на нужном удалении (значение указывается в инструкции) от угла столба. Если перечисленные требования игнорировать, то ворота просто не будут открываться

Если перечисленные требования игнорировать, то ворота просто не будут открываться.

При креплении кронштейна электропривода к закладной пластине с помощью сварки изначально выполняется прихватывание. После чего производится измерения, а также пробное открытие/закрытие створки и только потом осуществляется обваривание. В таком случае, если выявлены какие-то недочеты, то кронштейн можно перенести на новое место без особых сложностей и потерь.

На фото изображен электропривод, размещенный в верхней части створки, а это может привести к его досрочной поломке. Причина: когда створка уже упрется в фиксатор, мотор еще будет пытаться перемещать ее. В результате при недостаточной жесткости возникнет скручивание

Шток электропривода должен крепиться к каркасу створки, а не к полотну, даже, если оно жесткое. Блок управления размещается на вертикальной поверхности, причем не ниже, чем в полуметре от грунта, а желательно выше. Этот элемент системы является герметичным, но правильно, если резиновая прокладка периодически будет заменяться. Что позволит снизить вероятность поломки дорогостоящей платы, аккумуляторов, трансформатора, находящихся внутри.

Нюансы подключения и настройки

Подключение автоматики к питанию осуществляется после того, как все элементы системы установлены. Изначально провода подводятся к блоку управления. А далее на мотор привода и остальные устройства.

Для подключения автоматики желательно использовать медные ПВС-провода. Их следует защищать с помощью гофротруб. Если кабель будет проходить под проезжей частью дороги, тогда лучше взять пластиковые водопроводные трубы, что исключит повреждение даже при существенной нагрузке.

Прокладка проводов должна осуществляться скрыто, то есть их следует прятать внутри опорных труб, в заборе и т.д. Если такой возможности нет, то для изоляции нужно применять материалы, устойчивые к воздействию ультрафиолета.

На схеме изображено то, как должна быть размещена автоматика, управляющая створками распашных ворот. Для обеспечения достаточного уровня безопасности необходимо использовать 2 комплекта фотоэлементов

Для уменьшения нагрузки на электропривод следует использовать фиксаторы крайних положений створок. Они снижают негативное воздействие на мотор-редуктор во время ветра, раскачивания створок людьми. Что значительно увеличивает срок их службы.

Разблокировать ворота при отсутствии электричества можно с помощью специального ключа. Он прилагается к каждому электроприводу.

Устройство откатных ворот

Створка, удлиненная «противовесом» с направляющей балкой, приваренной к стальному каркасу, движется по двум роликам (за пределами проема). Длина «противовеса», который и опирается на ролики, принимается равной половине ширины проема. Например, для изделий 4 м, общая длина каркаса будет равна 6 м, где 2 м – это и есть противовес.

Ролики держат навесу всю конструкцию, испытывая при этом основные нагрузки. Поэтому им необходимо надежная опора – прочный железобетонный фундамент, в который при заливке закладывается стальной швеллер. Остальные комплектующие не несут силовых нагрузок, они не дают полотну раскачиваться. Для того чтобы изготовить и смонтировать консольные откатные ворота своими руками, нужно все работы выполнить поэтапно.

Сколько места нужно для установки привода?

Для монтажа основных элементов электромеханического привода между проемом ворот и потолком должен быть достаточный запас свободного пространства.

Wlad363 Пользователь FORUMHOUSE

Я строю гараж. Проем ворот будет представлять собой прямоугольник из швеллера — 100 мм. Итоговые габариты проема планирую такие: ширина 3 м и высота 2,25 м. Вопрос: какой размер ворот нужно заказывать, и какие еще параметры указывать, чтобы потом без проблем установить ворота и автоматику?

Подобными вопросами озадачено большинство пользователей, планирующих приобретать автоматические ворота. Заказными параметрами ворот являются исходные размеры проема. В данном случае следует указать следующие габариты изделий: 3000х2250 мм. Следует отметить, что размер полотна несколько больше, чем размер проема. Делается это для более плотной герметизации проема и улучшения теплоизоляции помещения.

Что касается дополнительных данных, представляем вашему вниманию основные параметры, которые помогут определиться и с необходимыми размерами ворот, и с моделью автоматического привода:

  • RM — высота проема ворот;
  • LDB — ширина проема ворот;
  • Н — высота притолоки (расстояние от верхней границы гаражного проема до потолка);
  • SL и SR — расстояния от краев гаражного проема до боковых стен.

Edis Пользователь FORUMHOUSE

Если сначала планируете установить только ворота, а автоматику докупить позже, то до момента заказа конструкций нужно как минимум проверить значение перемычки. Перемычка — это расстояние от верха проема до потолка. Она должна быть достаточной не только для установки ворот на первом этапе, но и для их последующей автоматизации. И, конечно же, лучше приобретать ворота и автоматику сразу в комплексе. В таком случае можно и на более выгодную цену рассчитывать (за выезд монтажников платим 1 раз) и все нюансы по установке предусмотреть. Например, наличие розетки для включения привода в сеть, аккуратный монтаж всей проводки и т.д.

В целом, по словам специалистов, для установки автоматизированных ворот, как правило, достаточно высоты притолоки 130-210 мм и бокового расстояния 125 мм. Но эти цифры могут меняться в зависимости от производителя, серии ворот, типа монтажа и т.д. Поэтому лучше уточнить требования к этим параметрам при заказе.

Автоматические ворота: особенности, достоинства и недостатки

Если не брать во внимание чересчур оригинальные конструкции, то все существующие ворота можно разделить на три группы:

  • откатные;
  • распашные;
  • гаражные.

Распашные конструкции имеют самую богатую историю и знакомы всем по двум створкам, которые при помощи петель крепятся к боковым опорным столбам. Такие ворота отличаются простотой и надёжностью, но требуют места для открывания перед въездом на участок или во двор. Распахивающиеся створки являются незаменимым вариантом для узких проездов и в сравнении с другими конструкциями обладают максимальной надёжностью. Самый большой минус ворот этого типа заключается в повышенных требованиях к устойчивости боковых столбов. Недостаточная жёсткость стоек со временем приводит к их наклону, а это, в свою очередь, вызывает заклинивание створок. Недостатком является и то, что для их автоматизации потребуется пара синхронно работающих приводов, в то время как другие системы нуждаются лишь в одном исполнительном механизме.

Для автоматического открывания распашных ворот потребуется пара синхронно работающих приводов

Откатные ворота имеют полотно, которое можно отодвинуть в сторону буквально вплотную к забору. В зависимости от опорной поверхности, откатные системы делятся на три вида:

  • консольные — полотно опирается на ролики, установленные на бетонном фундаменте за пределами площадки для проезда. Из всех откатных систем ворота с верхней направляющей и нижними роликовыми тележками сегодня считаются наиболее надёжными и практичными;

    Система «ролик-направляющая» для откатных ворот консольного типа

  • рельсовые — створки опираются на ролики, которые передвигаются по установленной на проезжей части направляющей. Сегодня практически не используются, поскольку требуют идеально ровной площадки и постоянного ухода за рельсом;
  • подвесные — с верхней направляющей, по которой на роликах передвигается створка. Их устанавливают там, где требуется полотно высотой более 2 м, а также при больших перепадах высот и на въездах для рельсового транспорта. При нехватке пространства по бокам от проезда подвесные ворота могут состоять из двух полотен.

Сдвижная система является наиболее практичной, поскольку не зависит от наличия места перед въездом.

Откатные ворота сегодня используются как в частных домовладениях, так и для оснащения автостоянок, открытых площадок и различных промышленных объектов

Что же касается минусов, то к ним можно отнести необходимость в обустройстве фундамента и более сложную, чем у распашных ворот, конструкцию. Кроме того, сдвигающееся в сторону полотно на узком участке не поставить — потребуется не менее 5 дополнительных метров в сторону от проезда. Несмотря на это именно откатные ворота легче всего поддаются автоматизации и отличаются самим высоким удобством и надёжностью в работе.

Хоть для обустройства гаража и подходят все описанные выше конструкции, «истинно гаражными» считаются подъёмно-поворотные, секционные и роллетные механизмы. Такие системы являются наиболее сложными для изготовления в кустарных условиях, поэтому домашними мастерами практически не используются.

Это интересно: Регулировка откатных ворот — познавайте с нами

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
