Установка подрозетников: пошаговый инструктаж по монтажу подрозетников в бетон и гипсокартон

Классификация подрозетников

Подрозетники классифицируются по нескольким признакам.

По материалу:

пластмассовые. Наиболее распространены. Стоят недорого, достаточно долговечны;
металлические. Превосходят предыдущий вариант по прочности и надежности, но применяются мало, поскольку качеств пластика для крепления розетки вполне достаточно. К тому же при использовании металлического подрозетника возрастает вероятность короткого замыкания в нем. Применение этих изделий, благодаря их негорючести, оправдано при устройстве скрытой проводки в стенах из бревен или бруса. Их устанавливают, обмотав базальтовым картоном или иным негорючим теплоизолятором.

Конструктивно:

для установки в полнотелые стены. Конструктивные элементы имеются только внутри — отливы для крепления розетки;
для установки в каркасную стену. Помимо отливов внутри, имеют снаружи прижимные планки и отбортовку на торце. При вращении связанных с планками винтов обшивка стены зажимается между ними и отбортовкой.

По способу установки:

встраиваемые. Имеют вид стакана, устанавливаются в отверстие в стене;
накладные. Это пластина, прикручиваемая к стене дюбелями. Накладные розетки устанавливаются не только в помещениях с низкими требованиями к эстетике (гаражи, хозпостройки), но иногда и в жилых. Например, над плинтусом, если провод проложен за ним.

По форме:

круглые. Самый распространенный вариант;
овальные. Применяются для установки двух устройств, например, розетки и выключателя;
квадратные. Встречаются редко. В основном такую форму имеют накладные подрозетники.

Подрозетник для каркасной стены можно установить в полнотелую — необходимо только откусить плоскогубцами прижимные планки. Установить подрозетник для полнотелой стены в каркасную нельзя.

Назначение и функции подрозетников

Конструктивно большинство подрозетников изготавливается в виде коробок или стаканов различной формы. Материалом служит прочный огнеупорный пластик, реже используется металл. Внешнюю сторону покрывают специальные выступы, обеспечивающие крепление и сцепление со стеной после высыхания раствора. Внутренние стенки, наоборот, отличаются гладкой поверхностью.

На корпусе в определенных местах установлены заглушки, закрывающие отверстия для подводки проводов. В процессе монтажа, когда выполняется установка розетки в подрозетник, они прорезаются или выдавливаются там, где это необходимо. В конструкцию также включены шурупы или саморезы, предназначенные для фиксации подрозетника и розетки. Среди электриков эти изделия называются еще монтажными или установочными коробками.

Основное предназначение подрозетников заключается в следующем:

Надежное удерживание розеток на своем месте за счет прочной фиксации в стене монтажной коробки, которую нужно вмазать в отверстие.
Обеспечение электробезопасности. Подрозетник в бетонную стену, а также из кирпича и гипсокартона, изготавливается из материалов, обладающих диэлектрическими свойствами. Электрический потенциал, образующийся на контактах розеток, уже не сможет свободно попасть на металлоконструкции в бетоне.
Защита установленных розеток от проникновения внутрь корпуса влаги, пыли и мелких посторонних предметов.
Противопожарная защита. Герметичное соединение огнеупорного корпуса установочных коробок предотвращает распространение горения от воспламенившейся розетки.
Правильно смонтированные скрытые коробки смотрятся аккуратно и эстетично. Расстояние верхнего края изделия выдерживается вровень с поверхностью стены. В дальнейшем и сами розетки встают на свое место ровно, без каких-либо перекосов.

Монтаж одиночного подрозетника

Для того чтобы закрепить одну коробку в стене потребуется:

Уровень,
Карандаш, кисточка/пульверизатор, маленький шпатель,
Зубило,
Молоток,
Дрель с круглой насадкой, имеющая диаметр 68 мм,
Алебастр, вода.

Для начала отмечаем по горизонтальному уровню линию, затем от провода вниз чертим еще одну, это будет левая крайняя точка подрозетника. Ориентируясь на вертикальную полоску, горизонтальную линию, обводим заднюю часть элемента, для ориентира.

Диаметр обода 68 мм,установочная внешняя глубина 45 мм, это следует учесть при выборе насадки. Делаем метки, по ним просверливаем отверстия, смачивая насадку водой, чтобы она не перегревалась.

В коробке есть 2 стороны: одна немного уже второй, устанавливаем широкой частью по горизонтали, узкой – по вертикали, иначе коробка может не влезть. Также удаляются «ушки» переходы для монтажа блока подрозетников, они абсолютно не нужны при монтаже одиночного элемента. Если мы их не удалим, коробка не войдет в отверстие и нам придется его расширять.

Мы отметили линию вниз от провода, это наш левый край. Нам необходимо, чтобы провод зашел в диагональное отверстие, не в прямое, а диагональное, потому, что винт для крепления расположен прямо над вертикальным отверстием, он повреждает провод.

После того как мы примеряли подрозетник, убедились что диаметр подходит, нам осталось смочить отверстие и наш элемент для крепления розеток водой, чтобы алебастр лучше держался. Мешаем алебастр с водой в пропорции 1:4, где одна часть воды и четыре алебастра и наносим его на стенку, боковые грани, на дно подрозетника, примыкающее к поверхности.

После установки коробку нужно поправить, добиться строго одного уровня со стеной, чтобы она не выпирала и не была глубоко посажена, все крайние точки имели одинаковое расстояние до стены. Весь лишний алебастр использовать на маскирование провода, идущего к будущей розетке.

Рейтинг лучших подрозетников для гипсокартона

С3Е2 для полых стен

Отличное изделие по доступной цене, которое продается во многих строительных магазинах. Изготовлено из прочных материалов, которые показывают высокую устойчивость к различным воздействиям. Срок работы – 240 месяцев.

подрозетник С3Е2 для полых стен

Достоинства:

Небольшая цена;
Качественный пластик;
Долговечность.

Недостатки:

Не выявлено.

GUSI С3Е3 Нг

Качественный короб, выполненный из негорючих материалов. Отличается приятным цветом, а также хорошей степенью защищенности. Кабель-канал человеку придется выпиливать самостоятельно.

Средняя цена – 25 рублей.

подрозетник GUSI С3Е3 Нг

Достоинства:

Универсальность;
Оптимальные размеры;
Небольшая цена.

Недостатки:

Не выявлено.

Schneider Electric D65

Надежная модель европейского производства, которая подойдет для гипсокартонных стен. Корпус изготовлен из качественного пластика, который не портится от длительного воздействия. Для удобства есть отверстия для проводки.

подрозетник Schneider Electric D6

Достоинства:

Фирменный производитель;
Небольшая цена;
Есть специальные отверстия.

Недостатки:

Не выявлено.

Gusi Electric С3E3

Более дорогой вариант, который обеспечит человека надежностью и прочностью на весь период эксплуатации. Корпус изготовлен из полипропилена. Способ монтажа – скрытный.

Средняя цена – 42 рубля.

подрозетник Gusi Electric С3E3

Достоинства:

Качественный материал;
Отверстия для проводки;
Хорошая фиксация.

Недостатки:

Цена.

Штробление стен под проводку

Теперь нужна штроба для провода. Нанесите горизонтальные и вертикальные линии от сотворенного вами углубления до того места, где предполагается подключить новый провод. В данном случае – это прежняя розетка, от которой решено избавиться. По правилам, не следует делать штробу диагонально. Так легче запомнить расположение спрятанного под слоем шпаклевки или штукатурки провода. Если верить Пифагору, то по диагонали значительно короче, и если вы не предполагаете впоследствии сверлить стену в этом месте, то делайте так, как подсказывает вам разум. На всякий случай, штробы с проводами можно сфотографировать, добавив на фото расстояния от угла и от уровня пола.Штробить бетон также можно насверлив отверстий глубиной 10 мм. и такого же диаметра по разметке штробы, то есть нанести перфорацию перфоратором. После чего, тем же буром проштробить все перегородки между отверстиями, сделав сплошную штробу. Проще, конечно, штроборезом, но вряд ли он у вас есть.
Отштробившись под провод, не забудьте насверлить в штробе отверстий, диаметром 6 мм. под дюбель хомут, фиксирующий провод. После чего, необходимо вымести всю пыль из ниши и штробы и загрунтовать. После того, как грунтовка высохнет, можно приступать к креплению провода.

Монтаж розеток и выключателей

Отверстие под установку розетки

Итак, проводка проложена, места для размещения розеток выбраны – самое время разобраться, как установить розетку в гипсокартоне. Приведенная ниже инструкция довольно проста, и следуя ей, вы сможете надежно установить розетку своими руками.

Для начала нам потребуется проделать отверстие в гипсокартонной обшивке стены. В это отверстие мы будем вставлять специальный пластиковый подрозетник, на котором и будет крепиться наша розетка.

Фреза для гипсокартона

Отверстие в гипсокартоне делаем таким способом:

Вначале находим по нарисованной нами схеме место, в котором будет установлена розетка. С помощью рулетки отмеряем необходимое расстояние от пола и отмечаем нужную точку на гипсокартоне.
Используя уровень, размечаем будущее отверстие для установки розетки, рисуя крестик.
Для проделывания отверстий, в которых будет проводиться монтаж розеток в гипсокартон, используем дрель со специальной насадкой-фрезой. Как выглядит такая насадка, вы можете увидеть на фото в данной статье.
Установив острие фрезы в центр отмеченного нами крестика, аккуратно проделываем отверстие. Более подробно этот процесс описывает видео, а увидеть его можно на нашем сайте.

Выводим провода наружу

Если нужно провести установку нескольких розеток в одном месте – разметку лучше сделать до просверливания первого отверстия. Так проделанные гнезда получатся боле аккуратными.

Установка подрозетника

Далее монтаж розетки в гипсокартон предполагает установку в проделанное отверстие специального пластикового гнезда – так называемого подрозеткника.

Подрозетники для гипсокартонных стен оснащаются четырьмя винтами. Два из них отвечают за фиксирующий механизм, а еще два – за крепление наружной металлической накладки.

Подрозеткника монтируем следующим образом:

Перед тем как вставить розетку в гипсокартон, прорезаем в днище подрозеткника отверстие под проводку. В это отверстие протягиваем проложенный в обшивке провод, оставляя снаружи небольшой запас.
Вставляем подрозетник в проделанное отверстие, следя за тем, чтобы он не пережимал электропроводку.

Подрозетники в гипсокартонной стене

Установленный подрозетник проверяем с помощью уровня, и если он выставлен горизонтально – затягиваем с помощью отвертки винты, отвечающие за крепление.

Подключение розетки

Подрозетник установлен, осталось только подключить к проводам саму розетку. Но перед тем как установить розетку в гипсокартон, нужно выполнить еще одну обязательную операцию, а именно проверить отсутствие напряжения на выведенных проводах. Сделать это можно с помощью специальной индикаторной отвертки.

Если напряжения нет – переходим к подключению розетки:

Разбираем розетку, снимая с нее пластиковые декоративные части.
Отвинчиваем винты на клеммной части розетки, вставляем в них провода и фиксируем их. Если мы используем трехжильный кабель – то провод заземления присоединяем к среднему контакту.
Розетку с подключенными контактами вставляем в подрозетник. Закрепить розетку можно будет либо с помощью распорных “лапок”, либо с помощью крепежных винтов на подрозетнике.

Перед тем как закрепить розетку в гипсокартоне окончательно, проверяем надежность соединения проводов с клеммной частью.
Накладываем рамку розетки, а затем – надеваем защитную крышку. Затягиваем отверткой крепежный винт, следя за тем, чтобы не повредить пластик розетки.

Подключение выключателя

Подключить выключатель так же просто, как сделать розетку в гипсокартоне. Для этого:

Проделываем в нужном месте отверстие, устанавливаем в него пластиковый “стакан и выводим наружу провода.
Разбираем выключатель, снимая с него все пластиковые части. У нас должна остаться только металлическая рамка с клеммной колодкой.

К клеммной колодке подключаем провода, после чего – фиксируем металлическую рамку выключателя крепежными винтами на стене.
На закрепленный выключатель надеваем пластиковые клавиши и рамку.

На самом деле установка розеток и выключателей в гипсокартон не представляет сложности даже для новичка. С первой розеткой, может, и придется попотеть, а дальше вы сможете монтировать розетки буквально “на автомате”. И сами удивитесь тому, насколько быстро вы справитесь с монтажом электрической сети вашего дома!

Монтаж подрозетника в бетонное основание

Если вы уже решили, где у вас будут находиться розетки, можно приступать к монтажным работам, которые состоят из нескольких этапов.

Перед тем как установить подрозетник в бетон, делается разметка, затем проделывается отверстие в стене и готовится гипсовый раствор.

Шаг 1 – выполнение разметки на стене

Последовательность работ по разметке выглядит следующим образом:

отмерьте при помощи рулетки расстояние от пола до предполагаемого места установки подрозетника;
если напольное покрытие еще не постелено, то необходимо прибавить еще 5 см;
используя строительный уровень, проведите две линии: горизонтальную и вертикальную с точкой пересечения в месте, где будет установлена коробка;
приложите стакан к стене и обведите его карандашом.

Если предстоит установка двух и более подрозетников, то сначала с помощью строительного уровня проводится горизонтальная линия. Она должна располагаться на том расстоянии от пола, на котором будут размещены розетки.

Найдите центр первой коробки и проведите через него вертикальную линию. Затем отложите ровно 71 мм и проведите вторую вертикаль. В этом месте будет находиться центр второго стакана. Разметка следующих подрозетников производится аналогично.

Шаг 2 – пробивание отверстия в бетоне

Сделать отверстия в кирпичной или бетонной стене можно несколькими способами. Самый простой из них – при помощи коронки по бетону с победитовыми зубьями, которыми она, врезаясь в стену, делает круг нужного размера.

В центре коронки имеется сверло из победита для проделывания центрального отверстия.

Поскольку стандартные подрозетники имеют наружный диаметр 67-68 мм, для работы подойдет коронка диаметром 70 мм. Насадку надевают на перфоратор или дрель, устанавливают на размеченную линию и проделывают отверстие.

Затем насадка вытаскивается, и из отверстия зубилом и молотком выбивается весь оставшийся там слой бетона.

Если нет коронки по бетону, то проделать дырку можно дрелью с победитовым сверлом. Сначала на всю глубину насадки высверливается центральное отверстие, а затем тем же сверлом делаются дырки по линии окружности.

Чем их больше, тем легче будет выдолбить отверстие нужного диаметра и глубины зубилом с молотком или перфоратором.

Еще один способ – проделать квадратное отверстие при помощи болгарки с насадкой в виде алмазного диска. Сначала прорезаются центральные линии, а затем – по всему периметру подрозетника. Процесс как всегда завершается зубилом с молотком.

Шаг 3 – установка коробки в стену

После того, как отверстие сделано, его нужно хорошо вычистить и вставить в него подрозетник для примерки. Он должен свободно входить по ширине, а по глубине должен оставаться запас примерно 5 мм для раствора.

Если все получилось как надо, то теперь необходимо от верхней или нижней части отверстия (в зависимости от места расположения в помещении электропроводки) сделать проход для прокладки провода.

Подрозетник также нужно подготовить. Переворачиваем его нижней стороной, где находятся прорези для проводов и прорезаем одно из них ножом. Заводим туда провод и вставляем коробку в стену для проверки.

Для закрепления стакана готовим раствор из гипса или алебастра, который должен иметь консистенцию сметаны. Стоит учесть, что раствор из этих материалов очень быстро твердеет, и у вас есть не больше трех-четырех минут, чтобы завершить процесс установки подрозетника. Через пять минут смесь будет уже непригодна.

За две минуты до укладки коробки в стену отверстие смачивается водой. После того, как жидкость впитается, на его стенки накладывается шпателем слой гипса. В стакан продевается провод, задняя его часть также намазывается раствором, и подрозетник вставляется в отверстие.

Отрегулируйте положение коробки таким образом, чтобы ее край находился вровень со стеной, а винтики располагались горизонтально.

Шаг 4 – объединение нескольких подрозетников

Как выполняется разметка двух и более подрозетников, было описано выше. Проделывание отверстий производится теми же способами, как и для одинарной коробки. Единственное отличие – необходимость объединения отверстий между собой. Это можно сделать зубилом или болгаркой.

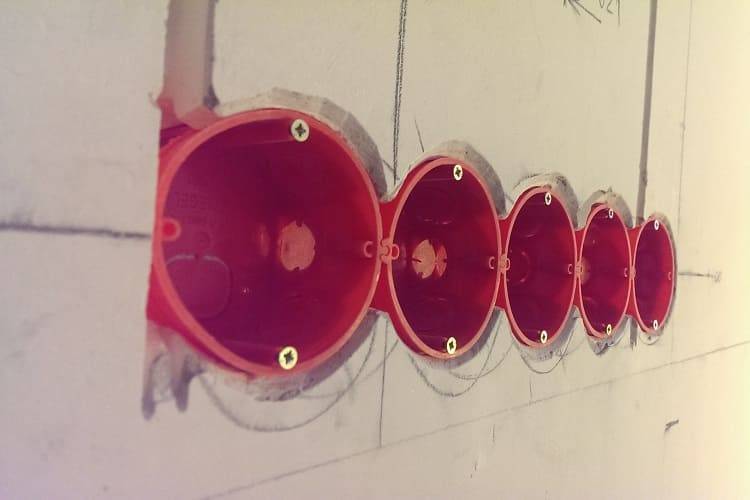

Перед монтажными работами, подрозетники нужно состыковать друг с другом при помощи бокового крепежного элемента. Монтаж в стену выполняется аналогично установке одинарного стакана.

Важным моментом, на который нужно обязательно обратить внимание при креплении блока коробок, является строгое выставление подрозетников по горизонтали во время их фиксации в стене гипсовым раствором. Необходимо эту часть монтажа производить только с помощью строительного уровня

Встраивание подрозетника в бетон

Лучшим способом для закрепление подрозетников, является встраивание их в лунку, с помощью алебсатра — строительного гипса. Небольшой лайфхак, — чтобы гипс не застывал слишком быстро, необходимо смешать его с штукатукой (например ротбандом). Тогда появятся лишние несколько минут, чтобы раствор не застыл, пока вы устанавливаете подрозетник.

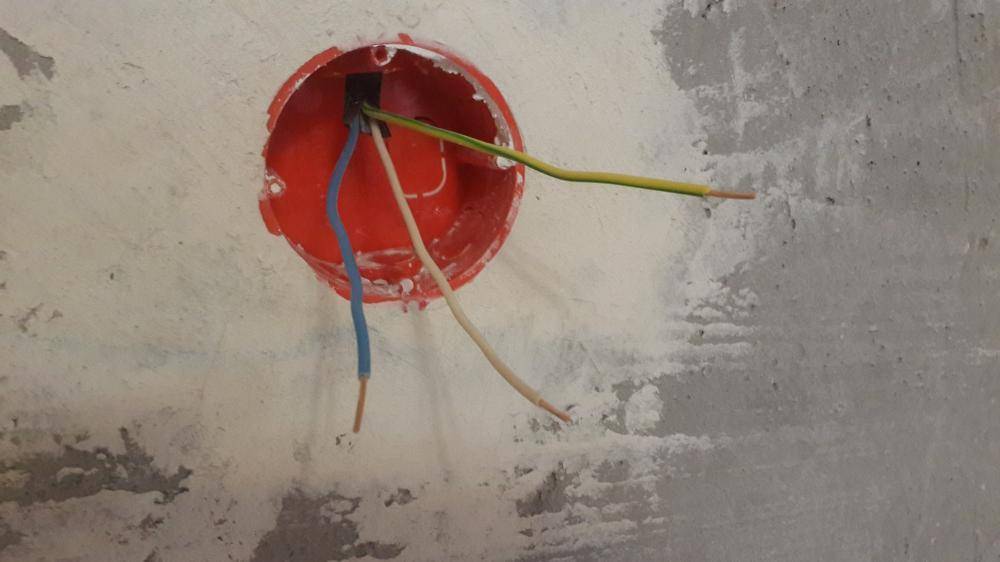

В начале, с помощью пылесоса удаляем всю пыль из отверстия, смачиваем лунку водой. И только после этого, маленьким шпателем наносим раствор, размазывая его по внутренним стенкам лунки. Раствор должен быть достаточно густым, чтобы не вытекать из лунок

Важно понимать, что площадь соприкосновения раствора с подрозетником, должна быть максимальной! Раствор будет обволакивать подрозетник со всех сторон, и хорошо схватываться с основанием стены, только тогда можно сказать, что подрозетник установлен качественно!

Большим шпателем, убираем излишки раствора, одновременно выравнивая поверхность стены. Перед этой процедурой необходимо вытащить все саморезы из подрозетника.

Закладка кабеля в подрозетникЛучше всего закладывать кабель уже в установленный подрозетник, окошки для кабеля легко выбиваются отверткой, а каналы для протаскивания кабеля между подрозетниками, лучше сделать заранее. Когда раствор подстынет, можно спокойно вставлять кабель в заранее проделанные отверстия или углубления.

На каком этапе ремонта (отделки) лучше закладывать подрозетник?Это один из самых насущных вопросов, о которых не все задумаются в начале, но понимают как это важно в конце. В идеальном случае нужно соблюдать ПРАВИЛО №1, но так получается не всегда. Поэтому заранее необходимо знать, на сколько будет выступать слой штукатурки или другого слоя (гипсокартон, плитка и т.д), прежде чем монтировать подрозетник

В крайнем случае, можно нарушить это правило, и установить подрозетник заподлицо с голой бетонной стеной. Но в этом случае при отшукатуривании стен, подрозетники окажутся утопленными в стену, на глубину слоя штукатурки. Качественно установить розетки в такой подрозетник будет не легко, но наши электрики знают как это сделать правильно

Поэтому заранее необходимо знать, на сколько будет выступать слой штукатурки или другого слоя (гипсокартон, плитка и т.д), прежде чем монтировать подрозетник. В крайнем случае, можно нарушить это правило, и установить подрозетник заподлицо с голой бетонной стеной. Но в этом случае при отшукатуривании стен, подрозетники окажутся утопленными в стену, на глубину слоя штукатурки. Качественно установить розетки в такой подрозетник будет не легко, но наши электрики знают как это сделать правильно.

Монтаж подрозетников

Владелец может установить розетку в бетонную стену самостоятельно или обратившись в организации, занимающиеся строительством и отделкой жилых помещений. Специалисты помогут проложить электрические кабели, врезать распределительные коробки, розетки и выключатели.

Стоимость работ зависит от места расположения жилого или офисного помещения, например, в Москве обустройство одной розетки в стене из литого бетона обойдется в сумму 600-700 руб. (без прокладки кабеля и отделки стены).

При самостоятельной установке владельцу помещения потребуется подготовить инструмент и выполнить 3 этапа:

разметить стены в зоне предполагаемого монтажа;
высверлить посадочные отверстия в необходимом количестве;
закрепить подрозетники в отверстиях;
выполнить окончательную отделку поверхности стены;
смонтировать механизмы и подключить кабели питания;
установить внешнюю крышку, а затем протестировать работу приборов.

Разметка

Установка подрозетников в бетонную стену начинается с определения места расположения изделий. На поверхности стены проводятся горизонтальные и вертикальные линии, позволяющие найти центр установки коробки.

Если планируется установка модуля или нескольких отдельностоящих коммутационных узлов, то между осями выдерживается расстояние в диапазоне от 70 до 72 мм (зависит от производителя изделий). Для определения габаритов модуля рекомендуется собрать пластиковые коробки в единый блок, а затем проверить корректность разметки.

Делаем отверстия

Чтобы установить подрозетник в бетонную стену требуется выполнить отверстие алмазной коронкой, которая устанавливается в патрон перфоратора. Диаметр канала составляет 70-75 мм, глубина отверстия зависит от типа монтажной коробки. С целью снижения затрат на инструмент допускается выполнения отверстия при помощи бура.

Отверстия сверлятся по периметру будущего посадочного гнезда, центральная часть выбивается зубилом. Глубина отверстия должна обеспечивать посадку подрозетника заподлицо с поверхностью стены (с учетом слоя штукатурки).

Установка коробочек

Установка подрозетника в бетон начинается с изготовления лекала, которое позволяет выдержать корректное положение блока монтажных коробок или расположенных рядом элементов. Лекало изготавливается из куска металлического профиля для гипсокартона, длина элемента превышает размеры модуля.

Подрозетники, собранные в блок, прикручиваются к направляющей планке штатными винтами. Затем конструкция размещается в выполненном ранее отверстии для проверки параллельности поверхности торца подрозетников и стены.

Перед тем как закрепить подрозетник в бетонной стене, необходимо обработать отверстия грунтовкой, удаляющей частицы пыли и улучшающей адгезию строительных материалов. Для фиксации деталей используется гипсовый раствор или аналогичные материалы. В каналы шпателем вводится материал, а затем вставляется лекало с собранным модулем. Излишки смеси выдавливаются в зазор между боковыми стенками подрозетника и стенками канала.

Кабель питания просовывается через технологическое отверстие в коробке и укладывается внутри бухтой. После выставления узла по горизонтали производится заделка щелей фиксирующим материалом.

Раствор втирается в зазоры шпателем до удаления воздушных пустот, после окончательного заполнения производится контрольная проверка положения элементов гидравлическим уровнем. Лекало фиксируется распорными клиньями или винтами, которые вкручиваются в дюбели (предварительно установленные в бетонной поверхности).
