Основные параметры для выбора насоса
Итак, про высоту, на которую нужно поднимать воду, мы уже писали
На что еще нужно обратить внимание при выборе? Нам нужно точно знать, удаление скважины от дома, и объем перекачиваемой жидкости, который будет зависеть от общего объема водопроводной сети и максимально возможного расхода воды ежемоментно. Банальный пример: открываем кран, ближайший к точке входа в здание – получаем хороший напор, открываем второй — напор падает, причем на удаленной точке ток воды будет самым маленьким
Расчеты тут, в принципе не сложны, их вы можете сделать самостоятельно, воспользовавшись онлайн калькулятором, или просто изучив инструкцию от производителя.
От чего зависит давление в системе? От мощности насоса и объема гидроаккумулятора – чем он больше, тем стабильнее среднее давление в водопроводе. Дело в том, что при включении насос не работает постоянно, так как ему требуется охлаждение, и при достижении рабочего давления он не должен продолжать его увеличивать. Система устроена таким образом, что он нагнетает воду в гидроаккумулятор, в котором установлен обратный клапан, не дающей воде стекать обратно при отключении насоса. Когда значение давления в баке достигнет установленного порога, насос останавливается. Если при этом продолжается водоразбор, оно постепенно упадет, достигая минимальной отметки, что является сигналом для повторного включения насоса.
То есть, чем меньше гидроаккумулятор, тем чаще насос вынужден включаться и отключаться, тем чаще давление будет то расти, то падать. Это приводит к ускоренному износу пусковой аппаратуры двигателя – в таком режиме насосы не служат долго. Поэтому, если вы планируете пользоваться водой из скважины постоянно, покупайте для насосной станции бак с большей емкостью.
При обустройстве скважины, в нее устанавливается обсадная труба, по которой вода поднимается вверх. Труба эта может быть разных диаметров, то есть у нее может отличаться пропускная способность. По сечению обсадной трубы тоже можно правильно подобрать оборудование для своего дома.
Вся необходимая информация будет в инструкции к покупаемому насосу. Также вы можете получить рекомендации от специалистов, которые бурят вам скважину. Они будут точно знать оптимальные рабочие параметры. Не будет лишним также сделать некоторый запас по мощности агрегата, чтобы давление в системе быстрее поднималось до комфортного порога, иначе вода будет постоянно вяло течь из крана.
Автоматика: основные узлы и их назначение
Перед тем, как подключить погружной насос для скважины или колодца, монтируют водопроводную магистраль с необходимой автоматикой. Автоматические системы управления одинаковы для любого вида электронасосов, отличие состоит только в настройках управляющих приборов и объеме гидроаккумулятора. Основных узлов всего несколько, при подключении они размещаются в одном месте и выполняют следующие функции.
Реле давления
Основной прибор, осуществляющий автоматическое управление работой электронасоса. Внешне устройство имеет вид небольшой коробочки со штуцером для подключения к водопроводной линии. Принцип работы реле давления довольно прост: если напор в системе превышает допустимое значение, вода давит на клапан, размещенный внутри корпуса за штуцером, и связанная с клапанной диафрагмой металлическая пластина с толкателем размыкает контакты внутри прибора.
Рекомендуем: Утепление балкона и лоджии пеноблоками своими руками (видео)
Кабель питания электронасоса при работе проходит через реле давления, одновременно происходит разрыв питающей цепи и насосное оборудование отключается. Предусмотрена настройка реле давления в определенном диапазоне двумя регулировочными винтами – один устанавливает верхний порог срабатывания, второй винт регулирует разницу между запускающим и отключающим прибор давлением.
Рис. 2 Автоматика для глубинного насоса
Гидроаккумулятор и преимущества его использования
При включении и отключении электронасоса вода в водопроводной системе резко останавливается или моментально приходит в движение – это вызывает гидроудары, при которых трубопровод и оборудование испытывают повышенные нагрузки.
При потреблении воды, если не существует некоторого запаса, насос будет включаться и отключаться через незначительные интервалы времени – это приведет к повышенным нагрузкам на систему и оборудование и ускорит износ электронасоса.
Для устранения вышеприведенных негативных факторов в водопроводную систему устанавливают гидравлический аккумулятор. Устройство представляет собой цилиндрический металлический бак, внутри которого размещена резиновая мембрана. При закрытых кранах резиновая колба бака наполняется водой, при этом давление в гидроаккумуляторе должно быть равным или чуть ниже давления в системе. При пользовании водой она поступает в трубы из аккумулятора, увеличивая время нахождения электронасоса в отключенном состоянии.
Понятно, что чем больше объем гидробака на один насос, тем больший запас воды в системе и более длительное время оборудование будет находиться в состоянии покоя между запуском и остановкой, следовательно, увеличится ресурс его работы.
Стандартное минимальное значение объема гидробака не меньше 10 литров, верхняя граница может доходить и до 100 литров.

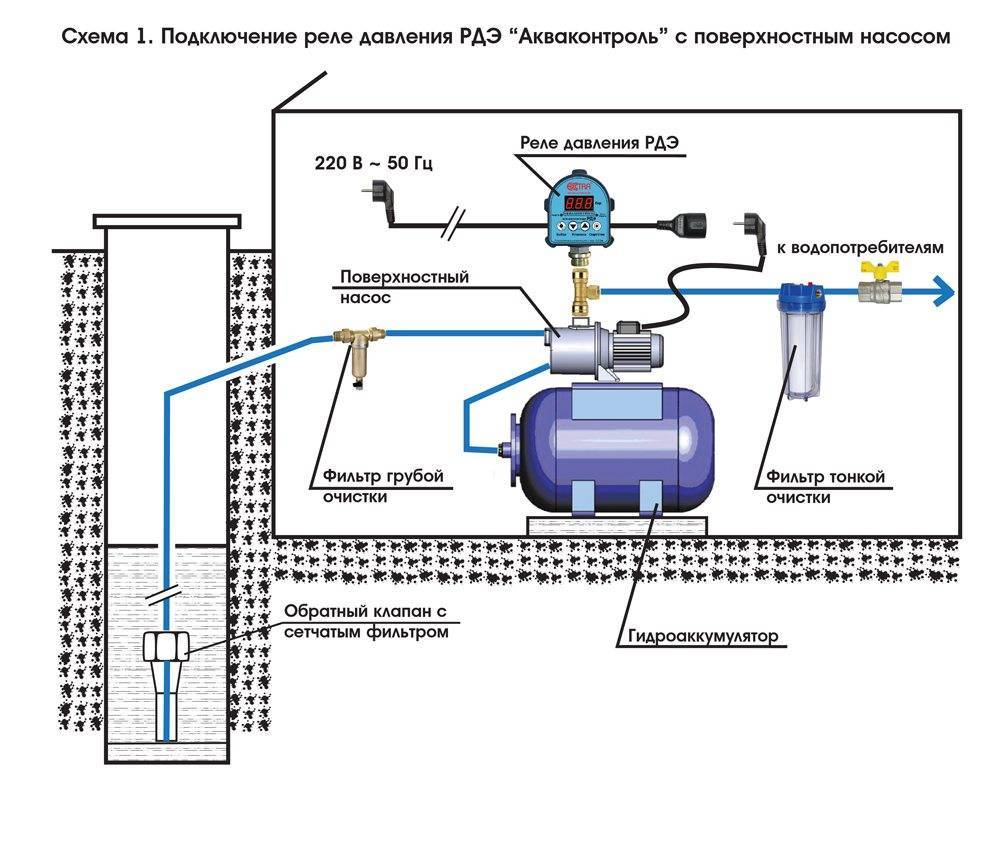

Правила установки поверхностного варианта
На глубоких гидротехнических сооружениях поверхностные помпы устанавливать нецелесообразно. При погружении ниже 8 м такие устройства выходят из строя. На мелких скважинах их монтаж оправдывается благодаря более низкой цене, чем у погружных вариантов.
Процедура установки состоит из следующих поочередных действий:
- Для размещения оборудования подготавливается отдельное помещение. Можно для поверхностной помпы выделить место в кессоне.
- На всасывающий патрубок надевается резиновый рукав. Его длины должно хватить для соединения с водоносным слоем.
- С противоположной стороны шланга фиксируется обратный клапан. Он выполняет функции прекращения слива жидкости при отключении механизма.
- Поверх клапанного устройства монтируется сетчатый фильтр. Он отсеивает фрагменты ила и гранулы песка.
- Конец эластичного рукава опускается в воду.
Завершается процесс пробным запуском.
Какой насос подходит для скважины
Выбор насосного оборудования начинают с определения типа модели. Все насосные установки делятся на поверхностные и погружные: первые устанавливаются в непосредственной близости к источнику воды, а вторые во время работы должны быть полностью погружены в жидкость. Поверхностные модели удобны в обслуживании и стоимость их несколько ниже, однако большинство таких агрегатов рассчитано на глубину всасывания в пределах 7-9 метров. Кроме обычных поверхностных насосных станций производятся установки эжекторного типа, которые способны поднимать воду с глубины до 25-40 метров. Их конструкция требует погружения в скважину не одной, а двух труб — всасывающей и напорной.
Для глубинных скважин более подходящим вариантом считаются погружные модели
При выборе электронасоса необходимо обращать внимание на принцип работы оборудования. Не рекомендуется опускать в шахту вибрационные устройства
Установка такого насоса в скважину приведет к размыванию и заиливанию источника.
В тех случаях, когда в воде присутствует значительное количество абразивных примесей, следует остановить свой выбор на винтовых или шнековых насосах. Они не отличаются высокой производительностью, однако устойчивы к воздействию песка, глины и извести. Если же вода содержит не более 0,15% твердых частиц, лучше всего приобрести центробежный агрегат. Устройство центробежного скважинного насоса позволяет осуществлять подачу больших объемов жидкости на высоту напора до 100 и более метров.
Многие производители выпускают модели, специально предназначенные для эксплуатации в глубинных скважинах. Они отличаются меньшими размерами корпуса, имеют защиту от перегревания двигателя, зачастую дополнительно комплектуются электрокабелем и тросом, длина которых соответствует максимальной глубине погружения.
Поверхностные насосы проще в монтаже и дешевле, чем погружные модели, но они эффективны только для скважин глубиной до 8 метров
Важным параметром при выборе модели является диаметр корпуса. Он должен быть на 15-20 мм меньше, чем внутренние размеры обсадной трубы. В противном случае оборудование может работать со сбоями и выйдет из строя намного раньше срока, заявленного производителем
Следует также обращать внимание на особенности электропитания агрегата. Для бытового снабжения вполне достаточно мощности однофазных установок
Демонтаж глубинного насоса
Необходимость в демонтаже, выполняемом из-за выхода насоса из строя, может возникнуть по ряду причин, наиболее распространенными из которых являются:
- неправильно выполненная установка насоса погружного типа в скважину;
- неправильно подобранные элементы автоматического управления насосным оборудованием;
- неправильный выбор самой гидромашины по ее мощности.
Так, если насос, изначально рассчитанный на обслуживание скважин глубиной не более 50 м, используется для подъема воды на высоту порядка 80 м, то ремонт такому оборудованию может потребоваться уже через несколько месяцев его эксплуатации. Автоматика данного насоса, настроенная на определенное давление перекачиваемой жидкой среды, просто не будет периодически отключать устройство, в результате чего оно будет работать с постоянными перегрузками и, соответственно, быстро выйдет из строя.
Извлеченный из скважины глубинный насос
Когда сломавшийся глубинный насос требует демонтажа, для осуществления этой процедуры лучше пригласить квалифицированных специалистов. Если же вы изучили теоретический материал на данную тему и просмотрели видео, которыми в интернете делятся пользователи насосных устройств погружного типа, вы можете выполнить демонтаж своими руками.
Преимущества обращения к квалифицированным специалистам
Основным и наиболее важным преимуществом привлечения для технического обслуживания и демонтажа погружного насоса квалифицированных специалистов является наличие у них необходимых знаний, навыков и опыта работы с гидромашинами. Это позволит таким специалистам быстро диагностировать неисправное оборудование, определить причину его выхода из строя или некорректной работы, оперативно устранить ее и выполнить пусконаладочные работы.
Кроме того, серьезные компании, занимающиеся установкой и ремонтом насосного оборудования, обслуживающего скважину или колодец, предоставляют гарантии на все выполняемые ими работы.
Демонтаж глубинного насоса своими руками
Браться за самостоятельный демонтаж погружного насосного оборудования, если в этом возникла необходимость, следует только в том случае, если вы уверены, что сможете справиться с такой непростой процедурой.
Необходимые материалы
Если насос застревает в осадочной трубе, то хозяину придется изрядно попотеть для исправления этой ситуации. Вытащить его возможно посредством отдельного троса
Если установка изначально оборудована полимерным шнуром, то важно удостовериться в его качестве и размерах. Иногда оптимальнее приобрести эту деталь отдельно
Принято считать, что высококачественный трос или шнур обязан переносить нагрузку, в 5 раз превышающую массу зафиксированного на нем устройства. Нужно убедиться, что он нормально работает при повышенной влажности, так как его большая часть располагается в водной среде
Если аппарат подвешивается на незначительной глубине (не больше 10 м), то важно обеспечить дополнительную амортизацию. Для этого используется гибкая резина или медицинский жгут
Для электропитания потребуется электрический кабель, длина которого должна обеспечивать не натянутое положение.
Для настройки водной подачи понадобятся трубы из пластика или металла, диаметр которых составляет не менее 32 мм (при меньшем показателе будет наблюдаться слабый напор). Существует множество споров по поводу соединений труб из металла: некоторые высказываются против них, ссылаясь на меньшую надежность. Лучше всего отдавать предпочтение фланцам. Также болт должен располагаться сверху для предотвращения случайного попадания внутрь.
Кроме насосного аппарата, труб и шланга, важно приготовить эти инструменты:
- Хомуты для крепежа кабеля.
- Обратный клапан.
- Манометр.
- Запорный кран.
- Крепежный узел из стали.
- Электрокабель и прочее.
MBFT-75 Мембрана на 75GPD
SF-mix Clack до 0,8 м3/ч
SF-mix Runxin до 0,8 м3/ч
Перед крепежом трубы потребуется присоединить ниппельный переходник. Как правило, базовая комплектация современных моделей уже оснащена этим элементом. Если его нет, то нужно приобрести узел отдельно.
Как правильно подобрать насос для скважины
Решая, как выбрать насос для скважины, обращают внимание на ряд факторов, которое можно разбить на несколько групп:
Место расположения. Все виды насосов для скважин делятся на две большие группы: устанавливаемые на поверхности земли или погружаемые в воду. В первых моделях охлаждение обмотки электродвигателя происходит естественным путем за счет большой массы или вентилятора, размещенного на задней стенке, погружные модели охлаждает водная среда.
Принцип работы. Подавляющее большинство бытовых электронасосов для забора воды работают по центробежному принципу – такие агрегаты имеют высокую производительность и наивысший коэффициент полезного действия. Для работы с загрязненной водной средой широко применяет винтовые и вибрационные модели, последние пользуются широким спросом у населения ввиду низкой стоимости. Намного реже на рынке можно встретить вихревые виды, предназначенные для эксплуатации только в чистой воде без примесей.
Технические характеристики. Параметры электронасоса являются важнейшим критерием выбора, основные из них: объем перекачиваемой жидкости, напор и глубина погружения под зеркало воды, размер пропускаемых частиц
Иногда полезно обратить внимание на мощность насоса, класс защиты от проникновения влаги и грязи (стандартное значение IP 68), наличие внутри агрегата реле отключения электропитания в случае перегрева обмотки
Рис. 5 Электронасос поверхностного типа на даче
- Конструкция. Модели от ведущих мировых производителей могут существенно отличаться по конструктивному исполнению от бюджетных российско-китайских аналогов, при разработке их основных узлов (геометрия рабочих колес, исполнение уплотнений и т. д.) использованы инновационные технологии.
- Размеры электронасосов. В отличие от обычной техники, где основными размерными параметрами являются высота (мм) ширина (мм) и толщина, для погружных электронасосов основным размером служит наружный диаметр. Его измеряют в дюймах, типовые значения у бытовых приборов 3, 3 1/2, 4 дюйма.
- Материалы изготовления. В подавляющем большинстве распространенных центробежных скважинных моделей корпуса и основные узлы выполнены из нержавеющих материалов или высокопрочных полимеров, наиболее часто детали из некачественных материалов встречаются в бюджетных вибрационных моделях.
- Производитель и цена. Основные и взаимосвязанные параметры выбора, среди большого количества фирм, поставляющих на отечественный рынок свою продукцию, есть две категории с существенной разницей в ценах: это европейцы и российско-китайские производители. Лидером по качеству, применению инновационных технологий и стоимости среди электронасосов, представленных на отечественном рынке, является насосное оборудование датского концерна Grundfos, немного уступают ему в цене известные итальянские поставщики Pedrollo, DAB, Speroni. Неплохо зарекомендовали себя на рынке относительно недорогие российские и российско-китайские бренды: Aquario, Джилекс, Водолей, Belamos, Вихрь, Unipump.
Рис. 6 Электронасос вихревой Pedrollo – конструктивное устройство
Виды поверхностных насосов
Насосы поверхностные бывают трех типов – центробежные, эжекторные и вихревые. Они отличаются друг от друга особенностями конструкции и рабочими качествами.
Таблица. Виды поверхностных насосов.
| Вихревой | Внутри корпуса такого насоса находится специальная ось, на ней закрепляется так называемое рабочее колесо, на котором располагаются лопасти. Именно они и будут передавать воде энергию движения во время вращения основной оси. Это небольшие по размеру установки, стоят они недорого. Глубина всасывания у них небольшая, поэтому чаще их используют не для закачивания воды в гидроаккумулятор, а для регулировки показателей давления в водопроводной системе, полива, откачки воды из подвала во время паводков весной. КПД – всего около 45%. Не рекомендуются для использования в качестве насоса для заполнения гидроаккумуляторов. |
| Центробежный | Такой насос еще называется самовсасывающим и внутри имеет специальные колеса, которые во время работы устройства и создают необходимое давление. Вращаются они за счет рабочего вала, опирающегося на подшипники. Мощность выше, чем у вихревого насоса, а потому воду он может закачать с большей глубины и может быть использован для организации системы водоснабжения жилого дома. Это более дорогой, но в то же время надежный и крепкий тип устройства с КПД до 92%. Может применяться для создания насосной станции в доме. |
| Эжекторный | Такой насос состоит из двух циркуляционных контуров: в одном из них жидкость подается в эжектор, где образуется разность давлений благодаря эффекту Бернулли, а из второго контура поступает вода. Такая конструкция позволяет опустить насос на глубину, что решит вопрос с небольшой высотой всасывания. Но в последнее время такие установки спросом не пользуются, так как есть более эффективные погружные насосы. |
Принцип работы самовсасывающих насосов
Исходя из выше написанного, можно отметить, что лучше всего приобретать именно центробежный насос. Это самый оптимальный вариант. Ознакомимся с его устройством поближе: на имеющемся внутри механизма редукторном валу установлена пара дисков. В одном из них сделано небольшое отверстие, соединенное со свободным пространством между этими деталями. В этом промежутке есть пластины, наклоненные под определенным углом – они создают специальные канальца от центра свободного пространства к краю. Эти «ходы» соединены с диффузором, соединенным, в свою очередь, с подающим водоводом. А всасывающий шланг подключается к дисковому отверстию.
Горизонтальный поверхностный насос центробежный
Междисковое свободное пространство и шланг всасывания заполняются водой, затем запускается редуктор, а пластины-лопатки начинают вращаться и выталкивать воду. Этот процесс происходит за счет центробежной силы. В итоге в центре создается разряженное пространство, а по краям и в диффузоре, напротив, давление повышается. Чтобы выровнять этот «перекос», система будет стремиться выровнять показатели и начнет качать воду. Таким образом и работает эта установка.
Электронасос автоматически подаст воду в дом, что весьма удобно и практично
Как самостоятельно опустить насос в скважину: порядок работ
Чтобы правильно опустить устройство в скважину, необходимо выполнить следующие операции.
Подготовительные работы
Очищаем скважину от мелких частичек загрязнений и песка, прокачиваем. Внимательно осматриваем насос. Нам нужно убедиться в бесперебойной работе клапана, эффективности вращения вала и надежности всех креплений. Обязательно контролируем целостность кабеля и электрической проводки. Уточняем величину зазора между обсадной трубой и рабочей частью насоса. Если он меньше более чем на 5 мм, монтаж прибора производить нельзя.
Устанавливаем треногу или автомобильный кран, которые обычно используются при опускании насоса в скважину. Прежде чем опустить прибор, нужно его подготовить. Подготовка заключается в закреплении троса, электрического кабеля и водопроводной трубы, соединенных с насосом, в единый рукав. Это предотвратит заклинивание оборудования внутри скважины. Скрепляют элементы пластиковыми хомутами с шагом 75-130 см.
Первое крепление делаем в 20-30 см от патрубка насоса. Участки кабеля, которые соприкасаются с хомутом, лучше всего обернуть листовой резиной. При этом нужно следить, чтобы хомут надежно фиксировал резину, но не был чрезмерно затянут, иначе он может повредить изоляцию.
Удобнее всего опускать насос при помощи автомобильного крана или треноги
Спуск оборудования
Процедура проводится очень плавно и осторожно, без резких движений. Стараемся не ударять оборудование о стенки обсадной трубы. Если это невозможно, то придется еще до начала спуска прибора дополнительно защитить его корпус
В процессе опускания устройства оно может наткнуться на преграду и остановиться. В этом случае немного поднимаем насос, а затем продолжаем спуск, слегка поворачивая его в обсадной трубе по часовой стрелке
Если это невозможно, то придется еще до начала спуска прибора дополнительно защитить его корпус. В процессе опускания устройства оно может наткнуться на преграду и остановиться. В этом случае немного поднимаем насос, а затем продолжаем спуск, слегка поворачивая его в обсадной трубе по часовой стрелке.
Достигнув нужной глубины, закрепляем водопроводную трубу на адаптере. Конец стального троса запаиваем при помощи термомуфты, чтобы он не распушился. Через полтора часа после спуска оборудования в воду, проводим контрольный замер сопротивления обмотки двигателя насоса и изоляции кабеля. Если монтаж проведен правильно, показатели будут соответствовать нормативным.
Пробный запуск
Проводим пробный пуск. Используем для этого специальную автоматическую станцию, которая нивелирует негативное влияние на обмотку электродвигателя возможных перегрузок или короткого замыкания. После пуска измеряем подаваемую нагрузку, которая должна соответствовать параметрам, указанным в технической документации к прибору. Если показатели больше нормативных, задвижку на выходе скважины закрываем и выполняем добавочный отпор, доводя тем самым показатели до оптимальных значений.
Если насос уперся в препятствие, его необходимо немного поднять вверх, затем продолжить спуск, вращая оборудование по часовой стрелке
Спуск насоса в скважину – сложное и ответственное мероприятие. Оно требует большой точности, аккуратности и мастерства. Можно, конечно, внимательно прочитать инструкцию и попытаться сделать все самостоятельно, однако риск столкнуться с проблемами очень высок. Если насос застрянет в обсадной трубе, а это случается достаточно часто, извлечь его будет крайне сложно, что повлечет за собой дополнительные расходы и потерю времени. Поэтому тем, кто не имеет опыта проведения таких работ, лучше обратиться к профессионалам, которые быстро и качественно выполнят все необходимые манипуляции.
Вопрос, оказывается, актуальный: попытки монтажа насоса как можно ближе ко дну скважины предпринимают в тех случаях, когда после откачки определенного объема воды высоты водяного столба становится недостаточно, чтобы не срабатывал клапан холостого хода. По рекомендациям производителей насосного оборудования для , минимальное расстояние от нижней точки насоса до дна обсадной трубы не может быть меньше 80 см. Но при малом дебите скважины уровень воды в ней может критически снизиться, и становится понятно желание опустить насос ниже.
Каким должен быть хороший насос?
Сначала нужно выбрать и приобрести подходящий насос, а также ряд материалов, необходимых для его успешного монтажа. Насос обычно берут погружной, при этом очень желательно, чтобы он был центробежным.
В отличие от центробежных моделей, вибрационные насосы вызывают в скважине опасные колебания, которые могут привести к разрушению грунта и обсадной трубы. Особенно опасны такие модели для скважин “на песок”, которые менее устойчивы, чем артезианские аналоги.
Мощность насоса должна соответствовать производительности скважины. Кроме того, следует учесть глубину погружения, для которой рассчитан конкретный насос. Модель, предназначенная для работы на глубине 50 м, может подавать воду и с 60-метровой глубины, но насос вскоре сломается.
Погружной центробежный насос – оптимальный выбор для скважины. Следует соотнести его производительность, размеры и другие показатели с характеристиками собственного источника воды
Еще один фактор риска – уровень качества бурильных работ. Если бурила опытная бригада, скважина будет лучше переносить разрушающее воздействие. А для скважин, созданных своими руками или усилиями “шабашников”, рекомендуется использовать не просто центробежный насос, но специальные модели для скважин.
Такие устройства лучше переносят нагрузки, связанные с перекачиванием воды, обильно загрязненной песком, илом, частичками глины и т.п. Еще один важный момент – диаметр насоса. Он должен соответствовать размерам обсадной трубы
Важно учесть и особенности электропитания насоса. Для скважин используют как однофазные, так и трехфазные устройства
Для четырехдюймовых труб найти технику проще, чем для трехдюймовых. Хорошо, если этот момент учтен еще на этапе планирования скважины. Чем больше будет расстояние от стен трубы до корпуса насоса, тем лучше. Если насос проходит в трубу с трудом, а не свободно, нужно поискать модель меньшего диаметра.
