Чтобы прочитать и понять содержание электрической схемы
Нужно хорошо изучить все элементы, входящие в ее состав и принцип действия устройства в целом. Обычно, вся информация находится либо в справочниках, либо в прилагаемой к схеме спецификации. Позиционные обозначения характеризуют взаимосвязь элементов, входящих в комплект устройства, с их обозначениями на схеме. Для того, чтобы обозначить графически тот или иной электрорадиоэлемент, применяют стандартную геометрическую символику, где каждое изделие изображается отдельно, или в совокупности с другими. От сочетания символов между собой во многом зависит значение каждого отдельного образа.
Изображение электрооборудования на планах
Согласно ГОСТ 21.210-2014 — документу, регламентирующему условные графические изображения электрооборудования и проводок на планах, есть четкие условные обозначения для каждого вида электрических устройств и связующих их звеньев: проводок, шин, кабелей. Распространяются они для каждого вида оборудования и недвусмысленно определяют его на схеме в виде графического или буквенно-численного условного обозначения.
В документе приведены представления для:
- Электрооборудования, электротехнических устройств и электроприемников;
- Линий проводок и токопроводов;
- Шин и шинопроводов;
- Коробок, шкафов, щитов и пультов;
- Выключателей, переключателей;
- Штепсельных розеток;
- Светильников и прожекторов.
Электрооборудование, электротехнические устройства и электроприемники
К категории электрооборудования относятся: силовые трансформаторы, масляные выключатели, разъединители и отделители, короткозамыкатели, заземлители, автоматические быстродействующие выключатели и бетонные реакторы.
Таблица УГО для электрооборудования
К электротехническим устройствам и приемникам относятся: простейшие электротехнические устройства, общие электрические аппараты с двигателями, электроустройства, работающие на электроприводе, приборы с генераторами, приборы представляющие собой двигатели и генераторы, трансформаторные устройства, конденсаторные и комплектные установки, аккумулирующая аппаратура, нагревательные элементы электрического типа. Их обозначения представлены на картинке ниже.
УГО для электротехнических устройств
Линии проводок и токопроводов
К данной категории относятся: линии проводки, цепи управления, линии напряжения, линии заземления, провода и кабеля, а также их возможные виды проводки (в лотке, под плинтусом, вертикальная, в коробе и т.д). В таблицах ниже представлены основные обозначения для этой категории.
Первая таблица обозначений для линий проводок
Линии проводок представляют собой кабеля и провода, способные передавать электроэнергию на достаточно большие расстояния. Токопроводами же чаще всего называют электротехнические устройства, способные передавать электричество на небольшое расстояние. Например, от генератора тока к трансформатору и так далее.
Вторая таблица обозначений для линий проводок
Третья таблица обозначений для линий проводок
Четвертая таблица обозначений для линий проводок
Шины и шинопровода
Шинопроводы представляют собой кабельные устройства, которые состоят из проводниковых элементов, изоляции и распределителей, которые передают и распределяют электроэнергию в производственных помещениях. Условные обозначения шин и шинопроводов представлены на картинке ниже.
Обозначение шин и шинопроводов
Коробки, шкафы, щитки и пульты
Среди коробок можно выделить ответвительные, вводные, протяжные, зажимные. Щитки бывают лабораторными, освещения обычного и аварийного освещения, автоматы. Все эти элементы нужны для распределения электроэнергии между отдельными участками цепи и приборами. Условие обозначения этих элементов представлены на картинке.
УГО щитков и пультов управления
Выключатели, переключатели и штепсельные розетки
Сюда входят и штепсельные розетки.

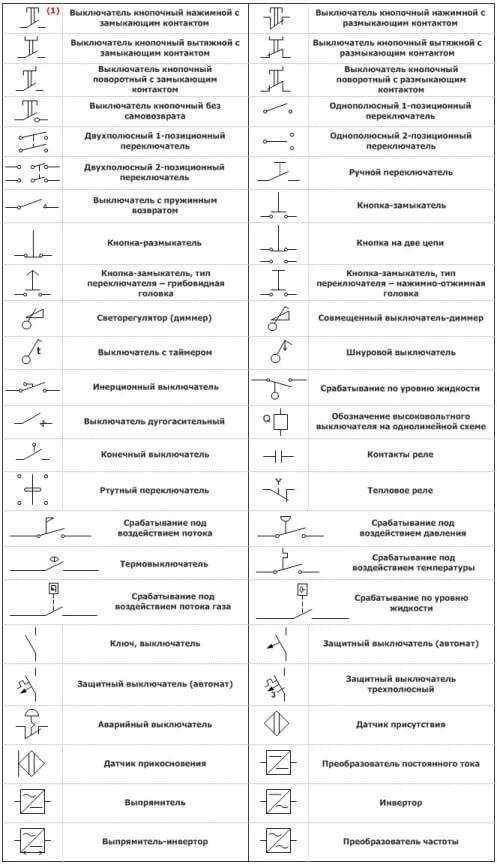

Первая таблица обозначений для переключателей
Все эти элементы используют для переключения, включения и отключения электрических цепей.
Вторая таблица обозначений для переключателей
Это может быть освещение или изменение напряжения. Следующие таблицы содержат основные обозначения для такого типа электроэлементов.
Третья таблица обозначений для переключателей
Светильники и прожектора
Множество цепей имеют в наличии светильники, прожекторы и другие осветительные элементы. Они нужны не только для сигнализации определенных состояний цепи, но и для освещения некоторых случаях.
УГО светильников
Аппаратов контроля и управления
К таким устройствам относятся счетчики, запрограммированные устройства, измерительные приборы, манометры, терморегуляторы и реле времени. Их основным элементом являются чувствительные к определенным факторам датчики.
Условные обозначения аппаратов управления
Обозначения они имеют следующие.
Условные обозначения аппаратов управления продолжение
В статье нельзя уместить графические и буквенно-числовые обозначения всех электрических приборов и элементов, но самые часто используемые были подробно рассмотрены. Также была описана документация ГОСТ схематического графического обозначения электрических элементов на схемах различных видов и типов, а также их расшифровка.
Графическое обозначение электроэнергетических объектов на схемах
Графические обозначения Для каждого типа графического документа предусмотрены свои обозначения, регулируемые соответствующими нормативными документами. Чтобы на схеме понимать о каком именно типе выключателя идет речь, это надо помнить.
Для некоторых устройств управления источниками света обозначений нет — например, для кнопочных устройств и диммеров. Буквенные обозначения элементов на схемах: основные и дополнительные В таблице выше приведены международные обозначения.
Последний ГОСТ, который вышел, дополнен многими новыми обознвачениями, актуальный на сегодня с шифром 2. Большая часть обозначений — графические. Это и будет полная принципиальная схема.
Обычно они представляют собой однолинейную схему с обозначением УЗО , автоматических выключателей, контакторов и другого защитного оборудования. D — Символ заземления. Рассмотрим проектную информацию с точки зрения электромонтажника-любителя, желающего своими руками поменять проводку в доме или составить чертеж подключения дачи к электрокоммуникациям. Следует заметить, что чаще в домашней практике используются всего три типа электросхем: Монтажные — для прибора изображается печатная плата с расположением элементов при четком указании места, номинала, принципа крепления и подведения к другим деталям.
Парные галочки при изображении розеток — это количество проводов. В настоящее время у населения и в торговой сети находится в эксплуатации значительное количество разнообразных электронных приборов и устройств, радио- и телевизионной аппаратуры, которые изготавливаются зарубежными фирмами и различными акционерными обществами. Вся информация представлена блоками с подписями — наименованиями устройств.
Как изображают выключатели, переключатели, розетки На некоторые виды этого оборудования утвержденных стандартами изображений нет. Рядом с буквенным обозначением элемента часто стоит его порядковый номер. Виды и типы. Импульсное реле — тоже довольно легко отличить по характерной форме знака. Вид и номер являются обязательной частью условного буквенно-цифрового обозначения и должны быть присвоены всем элементам и устройствам объекта.
Нормативные документы
Зато все другие типы выключателей имеют свои условные обозначения в электрических схемах. Есть отдельные обозначения для двухклавишных и трехклавшных выключателей.
Например, светильники с лампами накаливания изображают в виде кружка, с длинными линейными люминесцентными — длинного узкого прямоугольника. В — значок электричества, отображающий переменное напряжение. Характерная особенность такой схемы — минимальная детализация. Ко всем этим мелочам надо присматриваться и запоминать. Она состоит из устройств, преобразующих неэлектрические величины в электрические, куда не входят генераторы и источники питания.
Условные графические обозначения радиоэлементов
Как соединяются радиоэлементы в схеме

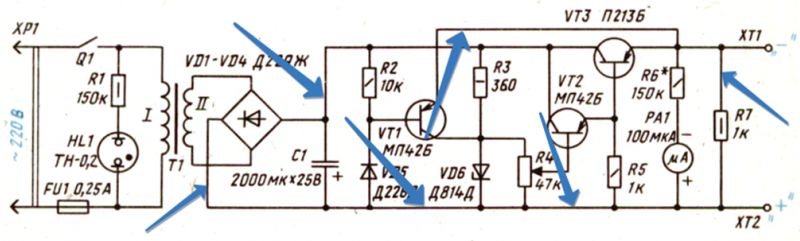

Итак, вроде бы определились с задачей этой схемы. Прямые линии — это провода, либо печатные проводники, по которым будет бежать электрический ток. Их задача — соединять радиоэлементы.

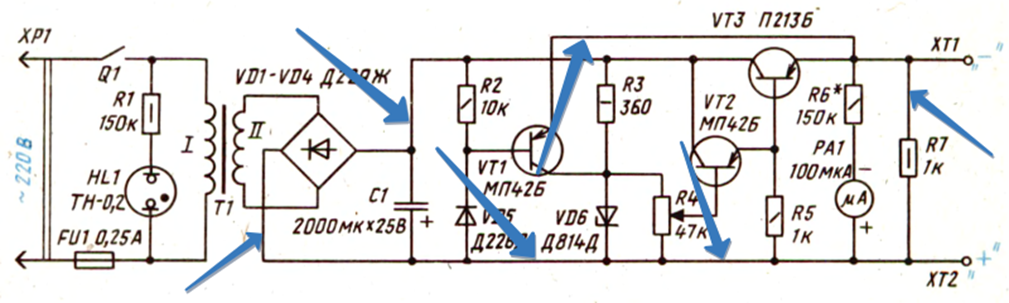

Точка, где соединяются три и более проводников, называется узлом. Можно сказать, в этом месте проводки спаиваются:
Если пристально вглядеться в схему, то можно заметить пересечение двух проводников
Такое пересечение будет часто мелькать в схемах. Запомните раз и навсегда: в этом месте провода не соединяются и они должны быть изолированы друг от друга. В современных схемах чаще всего можно увидеть вот такой вариант, который уже визуально показывает, что соединения между ними отсутствует:
Здесь как бы один проводок сверху огибает другой, и они никак не контактируют между собой.
Если бы между ними было соединение, то мы бы увидели вот такую картину:
Графические обозначения
Продолжим тему условно-графических изображений электрических элементов на схемах, чертежах и планах. Выше мы разобрали общие моменты. Сейчас же приведём наглядные изображения таких элементов как розетки, выключатели, электрощиты и многое другое.
Для указания типа ламп используются буквенные обозначения:
Буквенно-цифровые обозначения зажимов и проводов
Присоединительный зажим электрического устройства переменного тока:
Переменный ток — обозначение проводов:
Постоянный ток – обозначение проводов:
Цветовые обозначения электропроводки
Обозначение фазного проводника (L) – цвет изоляции:
Белый, красный, коричневый, черный, оранжевый, серый, фиолетовый, бирюзовый, розовый.
Обозначение нулевого и защитного проводников:
Метки голубого цвета наносятся при монтаже на концах линии.
Нормативная база
Разновидностей электрических схем насчитывается около десятка, количество различных элементов, которые могут там встречаться, исчисляется десятками если не сотнями. Чтобы облегчить распознавание этих элементов, введены единые условные обозначения в электрических схемах. Все правила прописаны в ГОСТах. Этих нормативов немало, но основная информация есть в следующих стандартах:
Нормативные документы, в которых прописаны графические обозначения элементной базы электрических схем
Изучение ГОСТов дело полезное, но требующее времени, которое не у всех есть в достаточном количестве. Потому в статье приведем условные обозначения в электрических схемах — основную элементную базу для создания чертежей и схем электропроводки, принципиальных схем устройств.
Нормативные документы
Учитывая большое количество электроэлементов, для их буквенно-цифровых (далее БО) и условно графических обозначений (УГО) был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты.
Таблица 1. Нормативы графического обозначения отдельных элементов в монтажных и принципиальных электрических схемах.
| Номер ГОСТа | Краткое описание |
| 2.710 81 | В данном документе собраны требования ГОСТа к БО различных типов электроэлементов, включая электроприборы. |
| 2.747 68 | Требования к размерам отображения элементов в графическом виде. |
| 21.614 88 | Принятые нормы для планов электрооборудования и проводки. |
| 2.755 87 | Отображение на схемах коммутационных устройств и контактных соединений |
| 2.756 76 | Нормы для воспринимающих частей электромеханического оборудования. |
| 2.709 89 | Настоящий стандарт регулирует нормы, в соответствии с которыми на схемах обозначаются контактные соединения и провода. |
| 21.404 85 | Схематические обозначения для оборудования, используемого в системах автоматизации |
Следует учитывать, что элементная база со временем меняется, соответственно вносятся изменения и в нормативные документы, правда это процесс более инертен. Приведем простой пример, УЗО и дифавтоматы широко эксплуатируются в России уже более десятка лет, но единого стандарта по нормам ГОСТ 2.755-87 для этих устройств до сих пор нет, в отличие от автоматических выключателей. Вполне возможно, в ближайшее время это вопрос будет урегулирован. Чтобы быть в курсе подобных нововведений, профессионалы отслеживают изменения в нормативных документах, любителям это делать не обязательно, достаточно знать расшифровку основных обозначений.
Виды электрических схем
В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три:
Функциональная, на ней представлены узловые элементы (изображаются как прямоугольники), а также соединяющие их линии связи. Характерная особенность такой схемы – минимальная детализация. Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Это могут быть различные части изделия, отличающиеся функциональным назначением, например, автоматический диммер с фотореле в качестве датчика или обычный телевизор. Пример такой схемы представлен ниже.
Пример функциональной схемы телевизионного приемника
Принципиальная. Данный вид графического документа подробно отображает как используемые в конструкции элементы, так и их связи и контакты. Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы.
Пример принципиальной схемы фрезерного станка
Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то – полной.
Если на чертеже отображается проводка квартиры, то места расположения осветительных приборов, розеток и другого оборудования указываются на плане. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.
Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов.
Графические обозначения в электрических схемах
В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:
- ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
- ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
- ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».
Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.
Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.
Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).
Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:
с использованием девяти функциональных признаков:
| Наименование | Изображение |
| 1. Функция контактора | |
| 2. Функция выключателя | |
| 3. Функция разъединителя | |
| 4. Функция выключателя-разъединителя | |
| 5. Автоматическое срабатывание | |
| 6. Функция путевого или концевого выключателя | |
| 7. Самовозврат | |
| 8. Отсутствие самовозврата | |
| 9. Дугогашение | |
| Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах. |
Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:
| Наименование | Изображение |
| Автоматический выключатель (автомат) | |
| Выключатель нагрузки (рубильник) | |
| Контакт контактора | |
| Тепловое реле | |
| УЗО | |
| Дифференциальный автомат | |
| Предохранитель | |
| Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле) | |
| Выключатель нагрузки с предохранителем (рубильник с предохранителем) | |
| Трансформатор тока | |
| Трансформатор напряжения | |
| Счетчик электрической энергии | |
| Частотный преобразователь | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс) | |
| Контакт замыкающий с замедлением, действующим при срабатывании | |
| Контакт замыкающий с замедлением, действующим при возврате | |
| Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
| Контакт размыкающий с замедлением, действующим при срабатывании | |
| Контакт размыкающий с замедлением, действующим при возврате | |
| Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
| Катушка контактора, общее обозначение катушки реле | |
| Катушка импульсного реле | |
| Катушка фотореле | |
| Катушка реле времени | |
| Мотор-привод | |
| Лампа осветительная, световая индикация (лампочка) | |
| Нагревательный элемент | |
| Разъемное соединение (розетка):гнездоштырь | |
| Разрядник | |
| Ограничитель перенапряжения (ОПН), варистор | |
| Разборное соединение (клемма) | |
| Амперметр | |
| Вольтметр | |
| Ваттметр | |
| Частотометр |
Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.
| Наименование | Изображение |
| Линия электрической связи, провода, кабели, шины, линия групповой связи | |
| Защитный проводник (PE) допускается изображать штрихпунктирной линией | |
| Графическое разветвление (слияние) линий групповой связи | |
| Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных | |
| Линия электрической связи с одним ответвлением | |
| Линия электрической связи с двумя ответвлениями | |
| Шина (если необходимо графически отделить от изображения линии электрической связи) | |
| Ответвление шины | |
| Шины, графически пересекающиеся и электрически не соединенные | |
| Отводы (отпайки) от шины |
2.3. Принципиальные электрические схемы автоматизации
Благодаря небольшому корпусу устройство можно сделать малогабаритным Схемы светоавтоматов Первый светоавтомат подключается вместо имеющегося выключателя освещения квартиры. Схема терморегулятора и термостата Часто появляется необходимость поддерживать температурный режим какого-либо помещения.
На схеме изделия в прямоугольники, изображающие устройства, допускается помещать электрические схемы этих устройств. Принципиальные электрические схемы электропитания выполняют, как правило, отдельно для питающей и распределительной сетей. Например, на рис.
В схемах постоянного тока участки цепей положительной полярности маркируются нечетными числами, а участки отрицательной полярности — четными числами в порядке их нарастания. Правильное взаимодействие всех элементов автоматики и нормальная работа всей системы возможна только при соединении их в соответствии со схемами подключения внешних проводок. Линии связи должны состоять из горизонтальных и вертикальных отрезков и иметь наименьшее число изломов и взаимных пересечений. Все это позволяет установить вид и тип данной схемы, ее построение и связь с другими документами.
Принадлежность изображаемых контактов, обмоток и других частей к одному и тому же аппарату устанавливается по позиционным обозначениям, проставленным вблизи изображений всех частей одного и того же аппарата. Схема в целом состоит из ряда электрических цепей, расположенных горизонтально или вертикально; электрические цепи следует располагать в соответствии с последовательностью работы отдельных элементов во времени.
Принципиальная схема автоматизации
Дистанционное управление четырьмя объектами. На принципиальной схеме изображают все электрические элементы и устройства, необходимые для осуществления и контроля в изделии заданных электрических процессов, все электрические связи между ними, а также электрические элементы, которыми заканчиваются входные и выходные цепи разъемы, зажимы и т.
Управление магнитным пускателем одной кнопкой При нажатии на кнопку на тиристор поступает положительный импульс. В этом случае последовательность чисел допускается устанавливать в пределах функциональной цепи. Эти схемы дают детальное представление о работе системы и служат также для изучения принципа действия системы, они необходимы при производстве наладочных работ и в эксплуатации. Внешние электрические проводки выполняют отдельными сплошными толстыми линиями. Во всех случаях помимо полного удовлетворения требований, предъявляемых к системе управления, каждая схема должна обеспечивать высокую надежность, простоту и экономичность, четкость действий при аварийных режимах, удобство оперативной работы, эксплуатации, четкость оформления.
Требования к уровню надежности схем регулирования, управления и сигнализации определяются оценкой последствий отказов их действия для конкретных участков технологического процесса. На принципиальной схеме изображают все электрические элементы и устройства, необходимые для осуществления и контроля в изделии заданных электрических процессов, все электрические связи между ними, а также электрические элементы, которыми заканчиваются входные и выходные цепи разъемы, зажимы и т. Так, в табл. Вопрос о методах разработки принципиальных электрических схем в процессе проектирования систем автоматизации технологических процессов следует рассматривать в общем комплексе вопросов, связанных с контролем, управлением и регулированием данного объекта. Как читать электрическую схему РЗА.
Обозначения на электрических схемах. Общие сведения.
Здравствуйте, дорогие друзья. В этой статье мы разберём обозначения на электрических схемах. Чтение электрических схем является крайне важным умением специалистов КИПиА, электромехаников, электрослесарей, конструкторов электрических приборов, цепей и сетей. Тем не менее, человеку без специальной подготовки, зачастую, даже самая простая электрическая схема (особенно ее элементы) является совершенно непонятным продуктом чьей-то профессиональной деятельности.
Обозначения на электрических схемах имеют давнюю историю — еще в эпоху СССР развитие приборной базы и электротехники представляло одно из военно-стратегических направлений и ему придавалось огромное значение. В связи с этим требовалось единое понимание значения элементов цепей. Следовательно, необходимо было создать единое графическое обозначение электрических элементов, правил составления электрических схем. Такая работа была проведена Госкомстандартом СССР в рамках Единой системы конструкторской документации (ЕСКД) и ГОСТ.
В рамках данной статьи невозможно рассмотреть все тонкости обозначений, правил, принципов построения электрических схем, поскольку ГОСТ является достаточно объемным документом с обилием графических обозначений и примечаний.
Схема подключения однофазного электросчетчика индукционного
Во-первых, особенность индукционного счетчика, это наличие в конструкции токовой обмотки
Важно, чтобы фаза проходила через эту токовую обмотку
Во-вторых, согласно ПУЭ (1.5.36) электрический счетчик должен быть защищен со стороны ввода (подключения) и со стороны потребителей (вывода) автоматами защиты или предохранителями, если последние предусмотрены. Хотя установка защитных аппаратов со стороны нагрузки в ПУЭ (гл. 1.5) явно не прописаны, есть ссылка на гл. 2.1, 3.4 и установка автоматов зашиты или предохранителей для групп электропроводки должна быть произведена.
Клеммы подключения счетчика, закрыты крышкой. Обычно клеммы подключения счетчика соответствуют маркировке на представленной схеме и фото, однако, большое количество производителей заставляют дать совет: читайте схему подключения счетчика на крышке закрывающей клеммы или в паспорте к счетчику.
