Усилитель звука для колонок своими руками: инструкция по созданию

↑ Пассивный упрощенный регулятор тембра

На практике, пожалуй, большее распространение получила еще одна схема пассивного регулятора тембра, с упрощенным регулятором верхних частот (рис. 6) .

Рис. 6. Схема упрощенного пассивного мостового регулятора тембра

Расчет такого регулятора с помощью таблиц и номограмм предложен Л. Ривкиным . Я переложил методику Л. Ривкина на язык табличного процессора Microsoft Excel, позволившего обойтись без номограмм, не совсем удобных в использовании и снижающих оперативность расчетов. Скриншот листа таблицы Excel с примером расчета показан на рис. 7. Здесь действуют все соглашения, приведенные выше.

Рис. 7. Расчет упрощенного пассивного мостового регулятора тембраКонтрольный пример №2. Рассчитаем регулятор тембра с пределами регулировок ±17 дБ, R2=R5=47 кОм, fнр=30 Гц, fвр=18000 Гц. Получаем: R1=4,673 кОм, R3=470 Ом, R4=4,7 кОм, C1=0,114 мкФ, C2=1,133 мкФ, C3=1916 пФ, C4=0,019 мкФ. Выбираем из стандартного ряда Е24: R1=4,7 кОм, R3=470 Ом, R4=4,7 кОм, C1=0,1 мкФ, C2=1,0 мкФ, C3=2000 пФ, C4=0,022 мкФ.

Следует напомнить, что для обеспечения расчетной глубины регулировки тембра необходимо, чтобы сопротивление нагрузки регулятора тембра было намного больше его выходного сопротивления Rнрт≥(5…10)Rвыхрт≈(5…10)[R1R3/(R1+R3)+R4], а внутреннее сопротивление источника сигнала намного меньше входного сопротивления регулятора: Rвыхис≤(0,1…0,2)Rвхрт≈(0,1…0,2)(R1+R3).

Простой аудио усилитель своими руками

Простейший усилитель звука своими руками собирается на микросхеме TDA7231. Представленная схема обеспечивает выходную мощность до 1,5 ватт на четырёхомную нагрузку. Микросхема имеет большой допустимый диапазон по питанию, поэтому УНЧ может применяться в батарейных конструкциях. Ток покоя устройства не превышает 8 mA. Потребляемый ток при максимальной мощности достигает 1,5 А. К устройству можно подключить любую динамическую головку с сопротивлением 4 Ом. Для качественного воспроизведения музыки эта конструкция не подходит из-за большого процента искажений, который при максимальной громкости достигает 8%. Устройство может быть использовано в электронных игрушках с автономным питанием или системах охранной сигнализации.

Простой аудио усилитель звука для дома легко собирается на микросхеме 4069, которая содержит 6 инверторов. Система пригодна для подключения наушников при прослушивании музыкальных файлов с компьютера, телефона или планшета. Простая схема обеспечивает удовлетворительные параметры.

Изменяя сопротивление резисторов R2 и R3 можно менять коэффициент усиления устройства. Для этого УНЧ не обязательно делать печатную плату. Подойдёт стандартная макетная плата с металлизированными отверстиями.

Существует много простейших конструкций, которые доступны для повторения радиолюбителями с небольшим опытом. Для изготовления таких устройств потребуется только тестер для проверки основных цепей. После того, как в процессе изготовления и наладки простых схем появится опыт, можно переходить на более сложные системы.

Устройство для наушников

Усилители для мобильного телефона питаются в основном за счет батареек, поэтому важно собрать прибор с низким потреблением энергии

Представленная далее инструкция соответствует этому требованию

Если владельцу не так важно портативность, можно встроить разъем для питания от электросети

Не рекомендуется использовать импульсные детали, так как они могут создавать помехи и ухудшать качество звука.

Для создания самодельного устройства лучше выбрать следующие элементы:

  • медный кабель 30-40 см;
  • вход для адаптера;
  • микросхема KA2209;
  • вход для штекера;
  • 4 конденсатора 100 мкФ.

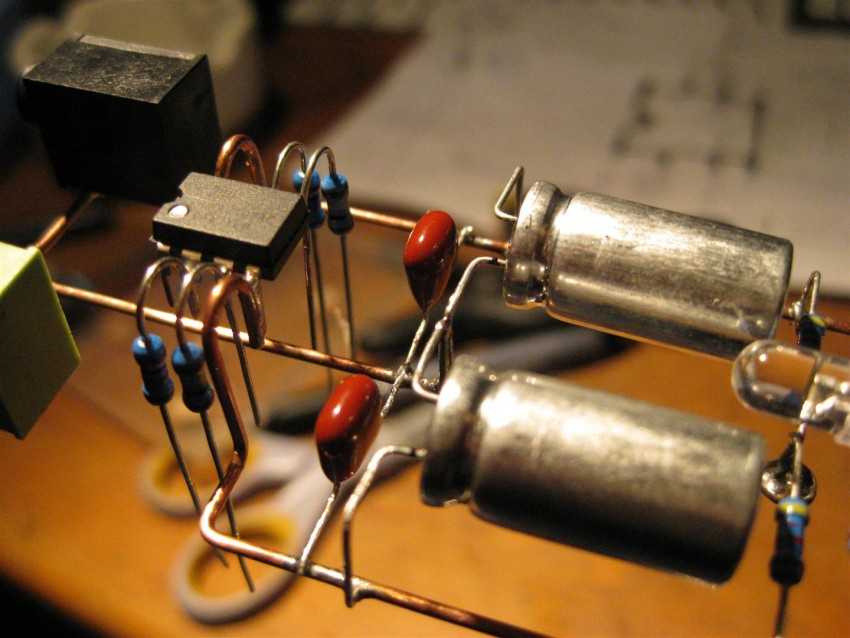

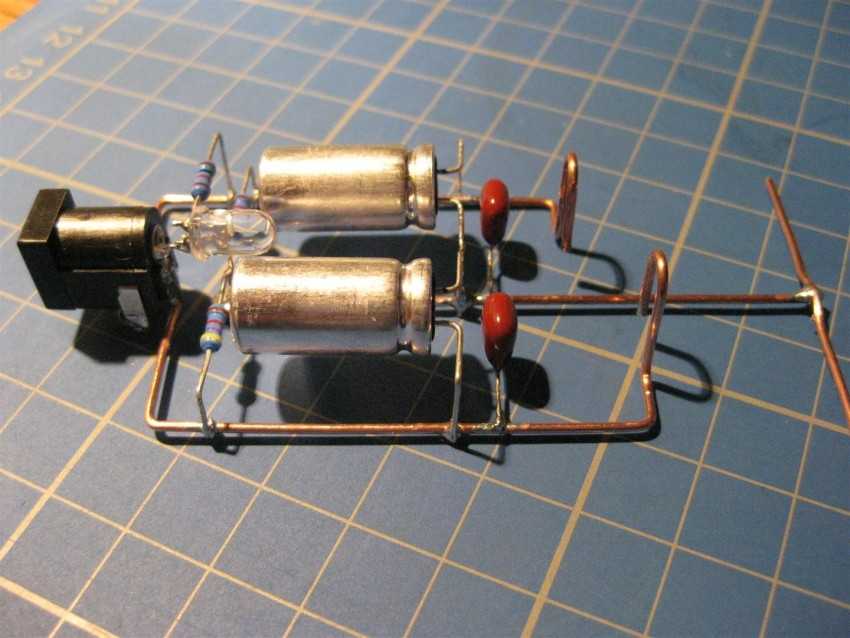

Схемой для сборки можно пользоваться от аналогичной платы TDA2822. От использования радиатора можно отказаться, выполнив устройство навесным монтажом.

Дополнительные советы

Чтобы не запутаться, рекомендуется пользоваться программой Sprint Layout. Она обладает следующими функциями:

  • проектирование схем слабой и средней степени сложности;
  • проектирование разводки;
  • просмотр моделей в трехмерном изображении;
  • возможность создания библиотеки деталей.

Можно скачать и установить русифицированную программу с дополненным функционалом бесплатно. Для этого следует искать 6 версию ПО (не официальную, а именно переведенную). Она совместима со всеми версиями англоязычной вплоть до пятой.

Программа поможет создать наглядные планы, куда более полезные в деле, чем фото самодельных усилителей звука и их схем.

Инструменты и материалы

Для моделей, собираемых «с нуля», используют:

  • комплект динамиков для стереосистемы;
  • готовый mp3-плеер;
  • готовый радиоприёмник (желательно подобрать профессиональную модель);
  • компьютерный (или самодельный) блок питания;
  • готовый предварительный усилитель с эквалайзером (подойдёт устройство от любой музыкальной техники, например: электрогитары, диджейского семплера, микшера и т. д.);
  • радиодетали для усилителя – согласно выбранной схеме;
  • охлаждающие радиаторы или вентиляторы для усилителя;
  • эмальпровод для фильтров многополосных колонок;
  • сетевой провод ШВВП (2*0,75 кв. мм.);
  • кабель негорючий КСПВ (КССВ, 4*0,5 или 2*0,5);
  • разъёмы 3,5-jack для подключения колонок.

В качестве готового корпуса подойдёт пассивная колонка – как правило, сабвуфер – которую легко разобрать и переделать, возможно, заменив верхнюю, нижнюю и боковые стенки на более длинные. Ориентируйтесь по чертежу. В «сателлиты» (высокочастотные динамики) установить усилитель и блок питания будет затруднительно – много места займёт радиатор или охлаждающие вентиляторы. Если центр небольшой – используйте корпус и несущие конструкции от автомагнитолы. Для изготавливаемого самостоятельно корпуса нужны:

  • доска ДСП, МДФ или из натуральной древесины (последний вариант наиболее предпочтителен – в отличие от МДФ, где нередко бывают пустоты);
  • мебельные уголки – позволят сделать конструкцию легко разбираемой;
  • герметик или пластилин – ликвидирует щели, делая конструкцию непроницаемой для давления воздуха, производимого динамиком;
  • демпфирующий материал для колонок – устраняет эффект резонанса;
  • эпоксидный клей или «Момент-1»;
  • противоплесневая пропитка, водостойкий лак и декоративная краска;
  • саморезы, болты и гайки, шайбы подходящих размеров;
  • канифоль, паяльный флюс и припой для паяльника.

Вместо краски можно использовать и декорирующую плёнку. Из инструментов потребуются:

  • классический набор монтажника (дрель, болгарка и шуруповёрт), набор свёрл и отрезной диск по дереву, шлифдиск по металлу и набор бит прилагается;
  • набор слесаря (молоток, пассатижи, бокорезы, плоская и фигурная отвёртки, ножовка по дереву), возможно, потребуются и шестигранники разных размеров;
  • для облегчения и ускорения пиления потребуется и электролобзик;
  • паяльник – желательно использовать устройство с мощностью не более 40 Вт, для безопасности проводимых работ потребуется подставка к нему;
  • наждачка – нужна в местах, где не подступиться с болгаркой.

Автомобильный усилитель

Что нужно для изготовления усилителя звука в данном случае:

  • кулер или радиатор для охлаждения;
  • фильтр от помех, которые создаются от электромагнитного излучения машины;
  • микросхема TDA8569Q.

Приобрести указанную микросхему можно в любом радиомагазине по доступной цене. Фильтр рекомендуется делать самостоятельно – это дополнительная экономия.

По схеме, которая прилагается к микросхеме, следует создать плату и протравить хлорным железом. Микросхема припаивается толстым слоем в районе путей питания.

Фильтр изготавливается из кольца из феррита D=20 мм и кабеля сечением 1,5 мм с 5 витками. Это дополнение защищает от любых типов помех.

Как собрать усилитель звука

Начинающим радиолюбителям нет смысла браться за повторение сложных транзисторных схем с высокими параметрами. Для регулировки таких конструкций потребуется сложная измерительная аппаратура. Самым простым вариантом для начинающих будет повторение схем, выполненных на интегральных компонентах. Для начала можно своими руками собрать простой усилитель звука небольшой мощности.

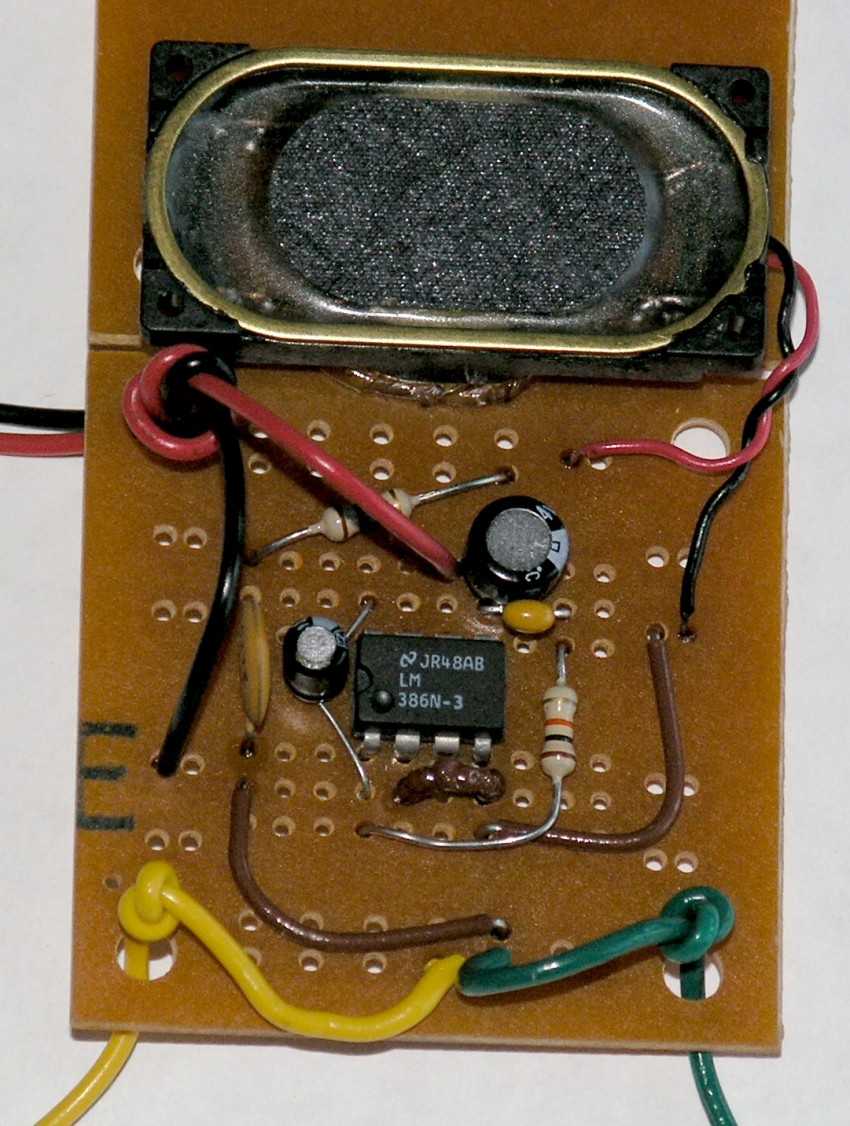

Микросхема LM386 работает в широком диапазоне питающего напряжения и обеспечивает мощность до 1,2 ватта на нагрузку 8 Ом. Коэффициент искажений сигнала не превышает 0,2%. Переменный резистор 4,7 кОм позволяет изменять коэффициент усиления от 20 до 200. Самодельное устройство можно собрать на макетной плате или навесным монтажом.

Самая простая схема усилителя звука

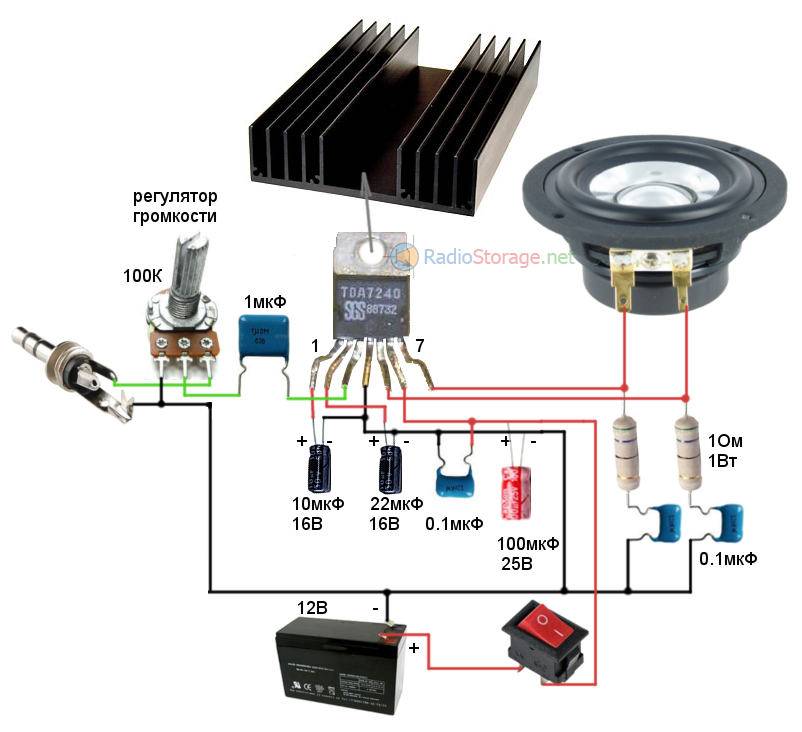

Простейшее устройство состоит из интегральной микросхемы и двух конденсаторов. Один из них разделительный, а второй работает как фильтр по питанию. Устройство не нуждается в наладке и при правильной сборке начинает работать сразу после включения. Схема включения усилителя звука допускает питание от автомобильного аккумулятора.

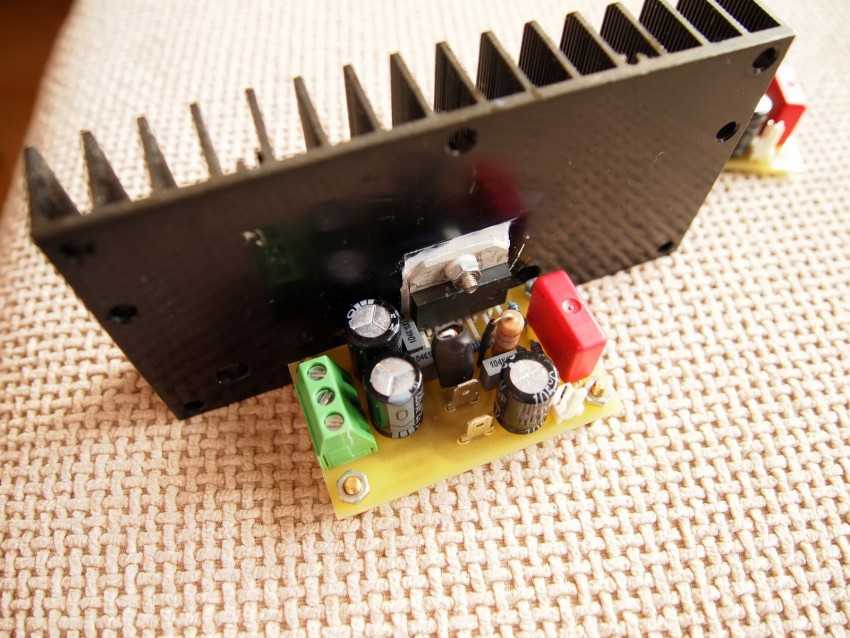

Схема оконечника выполнена на микросхеме TDA7294. Номинальная мощность, отдаваемая на нагрузку 4 Ом, составляет 70 ватт, а максимальная – 100 ватт. Микросхема применяется для широкополосных акустических систем или сабвуфера. Для получения такой мощности потребуется двухполярный источник питания с напряжением 35 вольт.

Сборка громкоговорителя.

При установке динамической головки в трубу, будьте внимательны, во избежание повреждения диффузора. Не подносите к центру диффузора металлические предметы, так как они могут быть притянуты магнитной системой динамика.

Во внутренний паз трубы вставляем резиновый уплотнитель.

В паз резинового уплотнителя вставляем пластмассовое кольцо.

Фиксируем положение уплотнителя отрезком провода подходящего диаметра.

Сначала просто наживляем крепёж и закрепляем конец кабеля в скобе.
Затем припаиваем к громкоговорителю кабель. Если вы уже припаяли к кабелю специализированный разъём для подключения к усилителю, то сразу сфазируйте динамик. «Плюс» на динамике может быть отмечен, как знаком «+» (плюс), так и маркировочной точкой или даже пупырышком, выдавленном на корпусе. Подробнее о фазировке громкоговорителей можно прочитать здесь.

Кабель обязательно закрепляем на корпусе динамика при помощи стальной скобы или другим надёжным способом. Если этого не сделать, то первый же рывок кабеля выведет динамик из строя.

Теперь, когда кабель припаян, можно вставить динамик в паз резинового уплотнителя. Когда динамик займёт своё место в пазу уплотнителя, нужно затянуть крепёжные винты.

На картинке изображено положение одной из четырёх шайб, обеспечивающих центровку динамика в уплотнительном кольце, до и после затяжки крепёжного винта.

Схема усилителя мощностью 100 Вт

Схемы усилителей звука мощностью 100 Вт разработаны с применением микросхемы TDA7294 DMOS. Для получения громкого и глубокого звука мы используем схемы усилителей с более высокой мощностью. Следующая в статье конструкция усилка даст вам лучший результат в 100 ватт от двухполярного источника питания 35 В.

Представленная здесь схема 100-ваттного усилителя звука проста в разработке и имеет опции отключения звука/режима ожидания. Кроме этого, TDA7294 обладает очень низким уровнем искажений, малым уровнем шума, снабжена защитой от короткого замыкания на выходе.

Также, в чипе предусмотрена функцию теплового отключения в случае превышения температурной составляющей в выходном каскаде. Для усилителей звука предназначенных для работы в диапазоне 100 ватт, как правило требуется много силовых транзисторов в оконечном каскаде, здесь же, всего одна микросхема TDA7294V дает 100 ватт на выходе без каких-либо сложных компонентов.

Микросхема TDA7294

TDA7294 — это интегральная схема, поставляется в 15-ваттном монолитном корпусе. Она предназначена для использования в качестве усилителя звука класса AB в устройствах Hi-Fi. Микросхема имеет очень высокий диапазон рабочего напряжения +/- 40 В и большую выходную мощность.

Необходимые компоненты (спецификация)

ОбозначениеНоминалКоличество
1C7, C8220 мкФ2
2C2, C922 мкФ2
3C3, C410 мкФ2
4C11 мкФ1
5C5, C6100 нФ2
6R3, R722 кОм2
7R4, R510 кОм2
8R11 кОм1
9R233 кОм1
10R6680 Ом1
11D11N41481
12IC1TDA7294V1
13J2Аудио ВХОД1
14J3ВЫХОД на динамик1
15J1+ 35 В GND -35 В постоянного тока1

Конструкция и принцип работы

TDA7294 имеет биполярный входной каскад крутизны, ступень усиления и сдвига уровня mos, выходной каскад mos и защиту от короткого замыкания, внешние компоненты предназначены только для смещения и фильтрации. Пороговое напряжение включения этой ИС в режиме ожидания падает до 1,5 В, а пороговое значение при отключении снижается до 3,5 В.

Кстати, пороговое напряжение при отключении звука составляет 1,5 В, а напряжение, которое отключает звук находится в пределах 3,5 В, следовательно, оба контакта смещены выше 3,5 В от цепи источника питания +35 В. Применяйте динамик 8 Ом мощностью 100 Вт в качестве устройства нагрузки, чтобы получить ожидаемую мощность. Используйте резисторы в диапазоне до 1 Вт, а все конденсаторы должны быть с номинальным напряжением не менее 60 В.

Печатная плата усилителя мощностью 100 Вт. 100-Watt-Amplifier-Circuit-Gerber

Простая схема усилителя звука

Любой низкочастотный каскад, предназначенный для воспроизведения музыки, состоит из предварительного блока, регуляторов тембра или эквалайзера и оконечного каскада. Если устройство предназначено для работы с несколькими источниками звука, следует предусмотреть селектор входов. Так как уровень сигнала с различных устройств отличатеся друг от друга, то в селекторе учитывается возможность выравнивания входных напряжений за счёт усиления или ограничения. Самым чувствительным является микрофонный вход, а самым «грубым» является вход, предназначенный для подключения линейного выхода магнитолы или тюнера. Принципиальная схема предварительного каскада может быть собрана на транзисторах или операционных усилителях.

Простая схема усилителя звука с регулировками звука и регуляторами тембра реализована на одном транзисторе обратной проводимости. В схеме рекомендуется использовать КТ315 или КТ3102 с любым буквенным индексом. Резистором R8, на коллекторе транзистора, устанавливается напряжение 6 вольт, а резистор R1 можно заменить на постоянный. Его величина подбирается в зависимости от уровня входного сигнала.

Своими руками схему аудио усилителя легко собрать на операционном усилителе, который обладает высоким входным сопротивлением, широкой полосой обработки и малым уровнем собственных шумов.

В этой схеме используется микросхема К1401УД2, которая содержит 4 отдельных узла с общим питанием. На этой микросхеме собирается предварительный канал для стереофонического тракта. 2 ОУ работают в правом канале и 2 в левом. В монофоническом варианте можно использовать только два элемента. Устройство состоит из канала предварительного увеличения уровня с коррекцией входного напряжения и активного трёхполосного регулятора тембра, который работает по низким, средним и высоким частотам. Существенным недостатком предварительных каскадов на операционных схемах сводится к тому, что им требуется двухполярный источник питания, что заметно усложняет конструкцию.

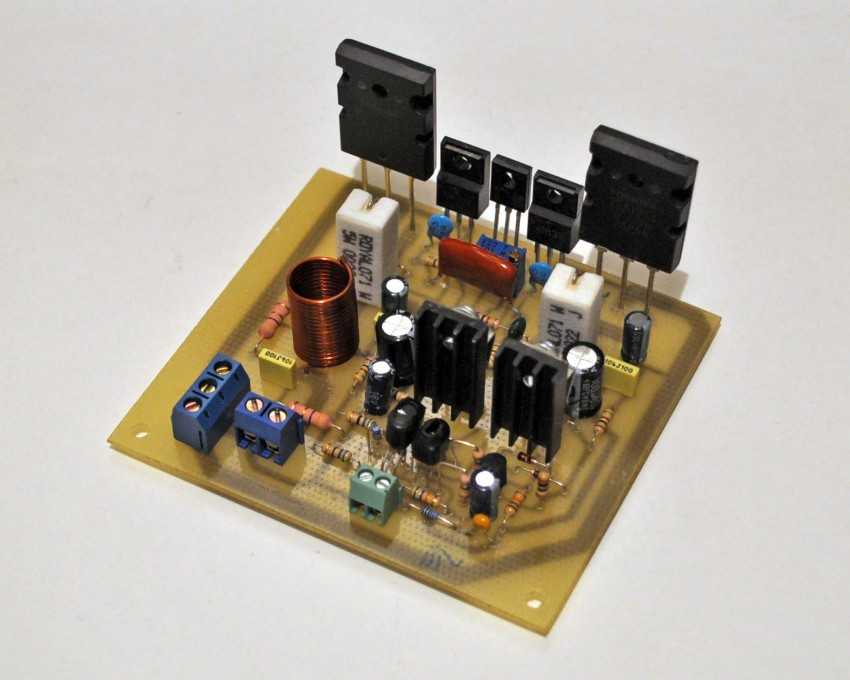

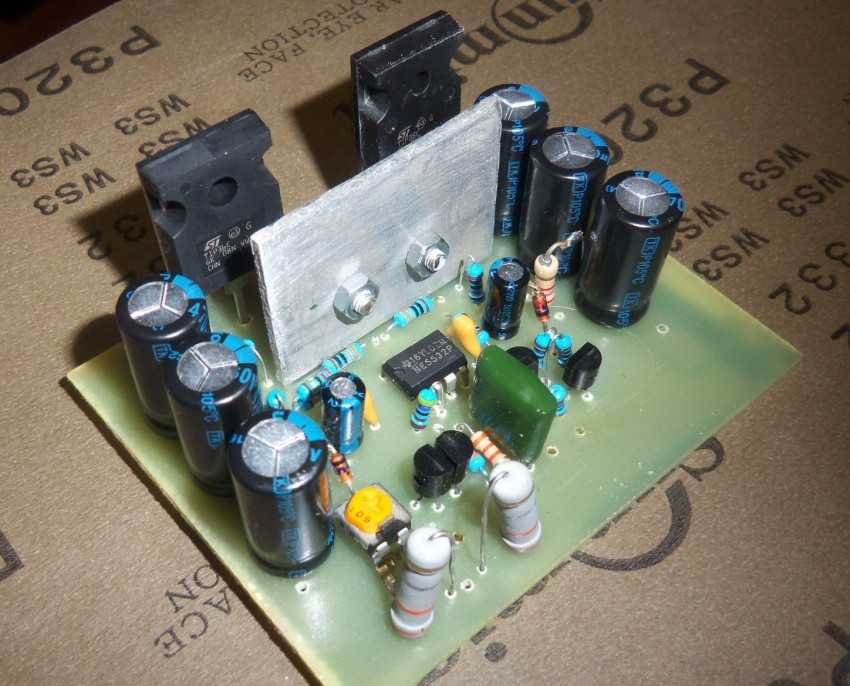

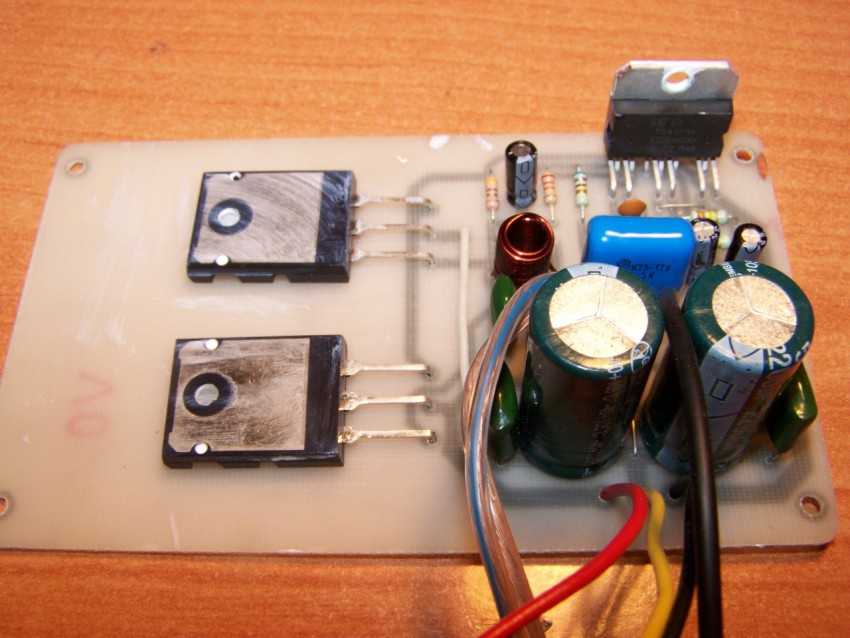

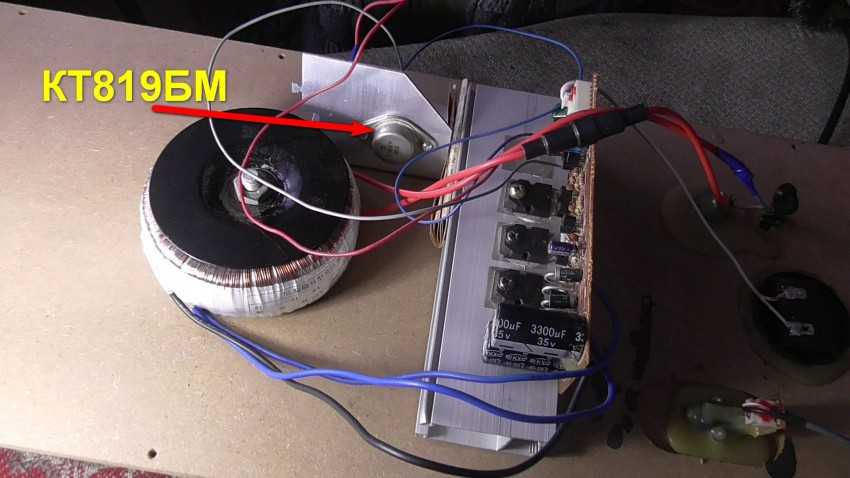

Усилитель мощности звука так же может быть выполнен на различной элементной базе. Чаще всего для этой цели используются комплементарные пары транзисторов разной проводимости или специализированные интегральные микросхемы. Простой каскад собран на маломощных кремниевых транзисторах. Вместо пары КТ315-КТ361 можно использовать пару КТ3102-КТ3107.

Перед подачей питания динамик следует отключить, а вместо резистора R1 поставить цепочку из, соединённых последовательно, постоянного резистора на 33 кОм и потенциометра на 270 кОм. Включить питание и вращая движок потенциометра выставить в контрольной точке указанный ток коллектора. Затем замерить полученное сопротивление цепочки и заменить её на, ближайший по номиналу, постоянный резистор. Далее подбором резистора R3 нужно установить в той же точке половину питающего напряжения. Далее подключается динамик и на вход подаётся низкочастотный сигнал с источника звука. Схема не имеет регулятора громкости и тембра, поэтому к нему можно подключить любой предварительный каскад, имеющий эти функции.

Из чего можно сделать?

Усилитель для одной, двух и более колонок в домашних условиях может быть изготовлен на базе любого из устройств, в том случае, если его электронная плата умещалась по длине и ширине. Корпус может быть как самой активной колонкой, в которой она установлена ​​в отдельном закрытом пространстве вместе с блоком питания, так и мощным зарядным устройством 0.

Альтернативным решением является корпус старой магнитолы, из которой была извлечена кассета, или дисковода компакт-дисков, у которого истек срок службы. Часто от старых автомагнитол остается только мощный стереоусилитель — в этом случае ничего менять не нужно. Если готовых корпусов нет, то сам корпус изготавливается самостоятельно из фанеры небольшой толщины (до 1 см), алюминиевой фольги, двустороннего пленочного стеклопластика и других материалов.

Блок фильтров

Схем фильтров, также, при желании можно найти множество, так как публикаций на тему многополосных усилителей сейчас достаточно. Для облегчения этой задачи и просто для примера, я приведу здесь несколько возможных схем, найденных в различных источниках:

— схема, которая была применена мной в этом усилителе, так как частоты раздела полос оказались как раз такие, которые и нужны были «заказчику» — 500 Гц и 5 кГц и ничего пересчитывать не пришлось.

— вторая схема, попроще на ОУ.

И ещё одна возможная схема, на транзисторах:

Как уже писал ваше, выбрал первую схему из-за довольно качественной фильтрации полос и соответствии частот разделения полос заданным. Только на выходах каждого канала (полосы) были добавлены простые регуляторы уровня усиления (как это сделано, например, в третьей схеме, на транзисторах). Регуляторы можно поставить от 30 до 100 кОм. Операционные усилители и транзисторы во всех схемах можно заменить на современные импортные (с учётом цоколёвки!) для получения лучших параметров схем. Никакой настройки все эти схемы не требуют, если не требуется изменить частоты раздела полос. К сожалению, дать информацию по пересчёту этих частот раздела я не имею возможности, так как схемы искались для примера «готовые» и подробных описаний к ним не прилагалось.

Как продлить срок службы конструкции

Важно понимать, как правильно сделать усилитель своими руками, чтобы он прослужил даже дольше покупных устройств

Достаточно соблюсти несколько правил:

  • Обеспечить полноценное охлаждение детали. Без радиаторной решетки не обойтись. Она должна соответствовать микросхеме по размеру.
  • Не перегружать усилитель, то есть не подавать сигнал постоянно. Одного часа работы будет вполне достаточно, чтобы насладиться музыкой, а микросхема за это время не полетит от перегрева.
  • Выключать устройство из сети, если на него не подается сигнал. Микросхемы рассматриваемого типа потребляют большое количества тока покоя, даже если фактически не включены. Из-за этого корпус нагревается, а срок службы сокращается.

Бриг-001-стерео


0 Смотреть все фото в галерее

Данный интегральный усилитель с 1975 года выпускали два завода — Ленинградское объединение «Океанприбор» и Кировский . В нем были входы для ММ-головок звукоснимателя, а также линейные входы для подключения магнитофона, тюнера и других источников. Присутствовал встроенный темброблок для высоких и низких частот, предусмотрена система мягкого включения, а также защита от короткого замыкания на выходе. Номинальная выходная мощность на 8 Ом составляла 50 Ватт на канал, вес усилителя – 15 килограмм. Стоила модель от 550 до 625 рублей и производилась, в том числе, в корпусе из лакированной ДВП.

2.

↑ Делаем «правильный» регулятор тембров

На практике могут быть использованы все приведенные выше схемы пассивных регуляторов тембра, что открывает простор для творчества. Для выбора «своего» регулятора тембра были проведены субъективные прослушивания, в ходе которых выяснилось, что регуляторы с небольшим (от ±6 до ±10 дБ) пределами регулирования практически не ухудшают качество звучания. Небольшой диапазон регулировок вполне достаточен для устранения мелких огрехов фонограмм и в то же время не допускает «накручивания» тембров, которым грешат многие любители. В итоге я выбрал схему темброблока с пределами регулирования ±8 дБ, показанную на рис. 10 со следующими значениями пассивных элементов: R1=15 кОм, R2=R6=50 кОм, R3=4,02 кОм, R4=5,1 кОм, R5=2,4 кОм, R7=2 кОм, C0=1 мкФ, C1=0,1 мкФ, C2=0,33 мкФ, C3=3300 пФ, C4=0,01 мкФ.

Автомобильный усилитель

Что понадобится для изготовления усилителя звука в этом случае:

  • кулер или радиатор для охлаждения;
  • фильтр от помех, создаваемых электромагнитным излучением машины;
  • микросхема TDA8569Q.

приобрести указанный чип можно в любом радиомагазине по доступной цене. Фильтр рекомендуется изготовить самостоятельно — это дополнительная экономия.

По схеме, которая прилагается к микросхеме, должна быть изготовлена ​​плата и нанесена гравировка хлорным железом. Микросхема спаяна толстым слоем в области силовых трактов.

Фильтр состоит из ферритового кольца D = 20 мм и кабеля сечением 1,5 мм на 5 витков. Это дополнение защищает от любого рода помех.

Изготовление блока питания

Подготовив перечень приборов, радиодеталей, инструментов и расходных материалов, следует перейти к созданию самодельного блока питания.

Для изготовления устройства на десять вольт – подобные блоки могут быть использованы только в том случае, если усилитель пропускает сильные падения по напряжению – предстоит выполнить некоторую работу, а именно последовательно соединить выводы зарядных устройств по 5 вольт каждый.

Таким образом, создается биполярный источник питания с характеристикой в 10 вольт, который может быть заземлен в нулевую точку

Обратите внимание на то, что минус и плюс соединяются последовательно

Изготавливаем усилитель своими руками

При изготовлении усилителя было поставлено условие в использовании динамиков с мощностью в 4 Вт. Именно поэтому питание микросхемы с напряжением 12 В было невозможно, так как колонки попросту сгорят от подобной мощности. С помощью специальных дополнительных микросхем и нескольких транзисторов удалось понизить напряжение микросхемы до 8 В.

Для повышения мобильности работы усилителя использовались два аккумулятора, каждый из которых имел напряжение в 4 В. Общая ёмкость аккумулятора составила 2000 мА в час. Также требовалось решить проблему регулировки громкости усилителя. Дело в том, что даже при малейшем изменении регулятора громкости звук резко увеличивался. Именно поэтому были установлены специальные переменные резисторы, которые имели сопротивление 47 кОм.

Что и позволило решить проблему. Включение в работу данного усилителя и регулировка громкости колонок не представляет какой-либо сложности. Тут имеется минимум настроек, но при этом сам усилитель для колонок отличается функциональностью и обеспечивает великолепное качество звука. При изготовлении усилителя следует помнить о том, что вам необходимо решить проблему перегрева.

Для этого подойдёт радиатор от компьютерного процессора. Купить такой радиатор вы можете в большинстве компьютерных магазинов. Стоимость его минимальна. Крепить радиатор к печатной плате рекомендуется с помощью термопасты, которая улучшит передачу тепла, а, следовательно, решит проблему перегрева.

Внутри корпуса плата усилителя мощности и аккумуляторы фиксируются при помощи клея, саморезов или герметика. В первую очередь данная модификация усилителя предназначена для использования с миниатюрными компьютерными колонками. Также его можно применять с двухполосными стереосистемами для домашнего кинотеатра.

Монтаж усилителя

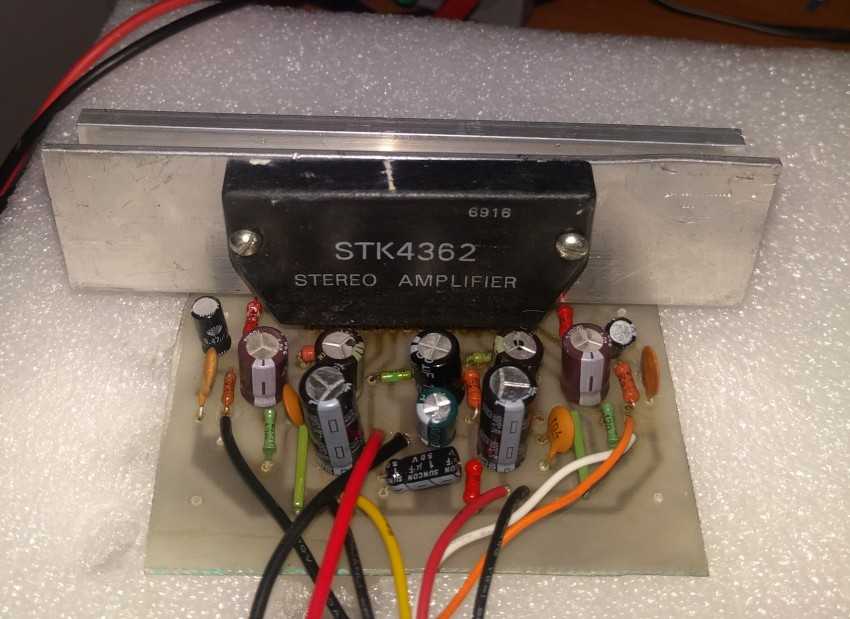

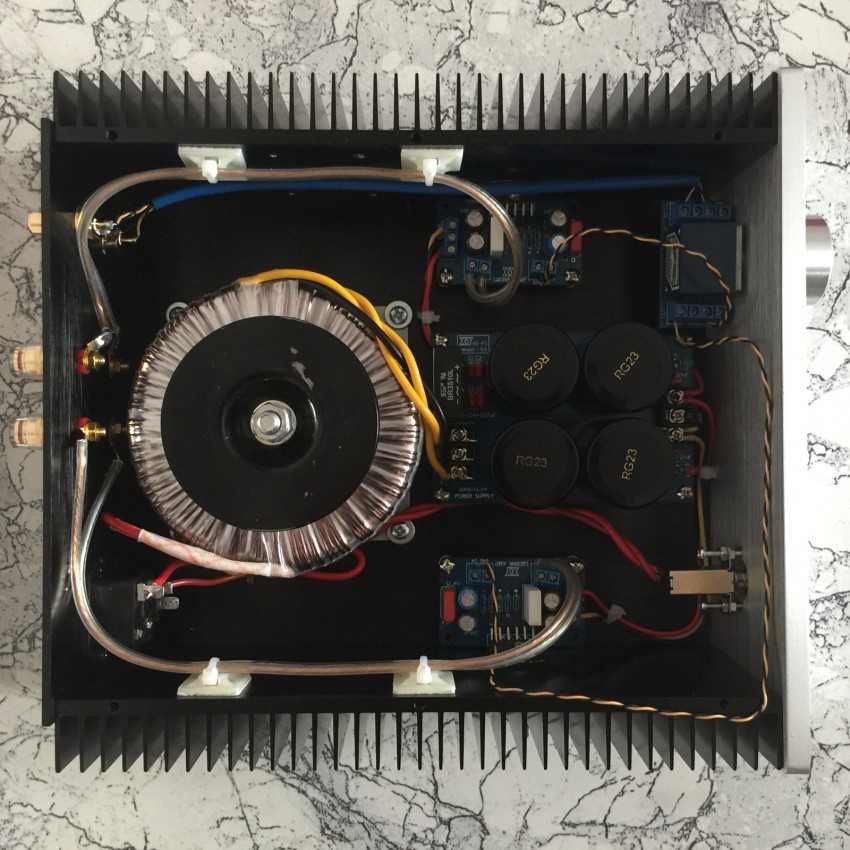

Чтобы ничего не перепутать, с обратной стороны наносим по такой же технологии монтажную схему. После просверливания необходимых отверстий в плате, начинаем монтаж всех деталей. На фотографии готовая плата с деталями  установлена в подготовленный корпус.

На торцевые панели, прежде чем крепить их на корпусе, необходимо нанести разметку — для этого можно использовать программу Фотошоп, где несложно нарисовать любую композицию, где будут названия гнезд и все нужные обозначения. Затем делаем распечатку рисунков при помощи принтера на тонкую с глянцевой поверхностью фотобумагу, которую наклеиваем на панели с уже проделанными технологическими отверстиями и обработанные ацетоном для обезжиривания. Клей используем столярный.

Панели необходимо положить под мощный пресс массой около 20 кг на 24 часа, чтобы качество склеивания было идеальное. Затем ламинируем поверхность панелей специальной термической пленкой, используя домашний утюг и лист чистой бумаги.

Осталось только установить на корпус крышку и боковые панели — и усилитель готов для эксплуатации. Проверка изделия показала, что усиление звучания отменное: звук довольно чистый, а если прослушивать качественные записи, то его можно даже охарактеризовать как хрустальный, что для самопального устройства весьма неплохо. Слышны все инструменты, басы отличные без дребезжания, а величина громкости такая, что можно оглохнуть.

Схема музыкального центра

Напряжение блока питания от компьютера отлично подходит для сборки, +5/12 Вольт. К +5 подключается микросхема, от +12 – подряжается аккумуляторная батарея (необходимо купить). При отсутствии электричества аудио система может работать автономно.

Микросхема LM 7805 преобразует ток в необходимый формат. Конденсаторы установлены для фильтра гармоник. Электролитические конденсаторы с пробивным напряжением 30 В, другие – 55 В. Самое главное правильно соблюдать полярность элементов. Также не рекомендуется подключать микросхему при высоком напряжении, так она будет перегреваться.

Справка! Лучше всего делать отдельные тумблеры питания для низкочастотного усилителя, провести jack к каскаду усилителей. Так можно использовать коробку усилителя от электрогитары. Не запрещено одновременно оборудовать систему разъемом aux.

Не забывайте, что во время эксплуатации низкочастотный усилитель сильно нагревается. Микросхема обязана находиться на алюминиевом радиаторе значительных размеров. По такому же признаку необходимый элемент можно использовать из старого музыкального центра: нужно отыскать самый нагруженный ключ.

От него выходят провода на колонки. Дорожки по микросхеме можно проследить невооруженным глазом. Теперь нужно определить, какое напряжение было использовано в старом устройстве, чтобы собрать в общую конструкцию:

  1. Скорей всего, заводское оборудование было спроектировано с учетом общепринятых правил.
  2. При перенапряжении это можно услышать по образуемым меандром искажениям звука. Любое музыкальное произведение в этом исполнении похоже на трэш-рок, это можно легко определить на слух.
  3. Элементная база современных устройств может поддерживать практически все диапазоны сигналов.

Блок фильтров

Схем фильтров, также, при желании можно найти множество, так как публикаций на тему многополосных усилителей сейчас достаточно. Для облегчения этой задачи и просто для примера, я приведу здесь несколько возможных схем, найденных в различных источниках:

— схема, которая была применена мной в этом усилителе, так как частоты раздела полос оказались как раз такие, которые и нужны были «заказчику» — 500 Гц и 5 кГц и ничего пересчитывать не пришлось.

— вторая схема, попроще на ОУ.

И ещё одна возможная схема, на транзисторах:

Как уже писал ваше, выбрал первую схему из-за довольно качественной фильтрации полос и соответствии частот разделения полос заданным. Только на выходах каждого канала (полосы) были добавлены простые регуляторы уровня усиления (как это сделано, например, в третьей схеме, на транзисторах). Регуляторы можно поставить от 30 до 100 кОм. Операционные усилители и транзисторы во всех схемах можно заменить на современные импортные (с учётом цоколёвки!) для получения лучших параметров схем. Никакой настройки все эти схемы не требуют, если не требуется изменить частоты раздела полос. К сожалению, дать информацию по пересчёту этих частот раздела я не имею возможности, так как схемы искались для примера «готовые» и подробных описаний к ним не прилагалось.

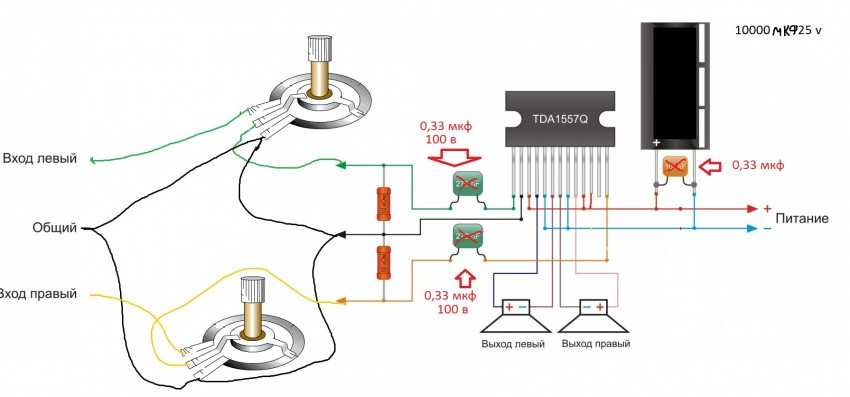

Как собрать стереоусилитель для колонок своими руками 12в

Все кто решается на создание усилителя для колонок, прежде всего интересуется компонентами, которые нужны для сборки. Подобные устройства работают благодаря микросхемам и транзисторам, хотя есть и случаи, когда используются лампы.

Рекомендации

Созданный вручную усилитель звука, основанный на микросхемах типа TDA и ему подобных, очень быстро нагревается. Для того чтобы предотвратить перегрев необходимо устанавливать радиаторные решётки. Размеры и типы решёток зависят от вида микросхем и мощности создаваемого устройства. Поэтому, необходимо предварительно в корпусе оставить для неё место.

Что вам понадобится в процессе

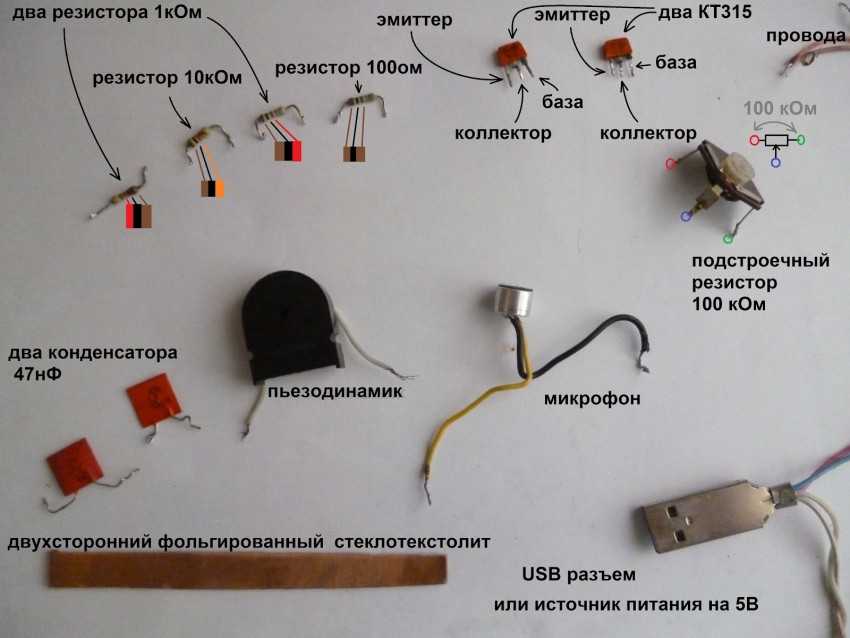

Чтобы приступить к изготовлению устройства, понадобится:

  • корпус;
  • штекер;
  • блок питания;
  • микросхема;
  • кнопка-выключатель;
  • проводки;
  • охладительный радиатор;
  • шурупы;
  • термоклей с термопастой;
  • паяльник и канифоль.
  1. Бур — расширитель. Он необходим для бурления отверстий в пластике или металле. Это очень удобный и точный инструмент, при помощи которого можно легко собрать корпус.

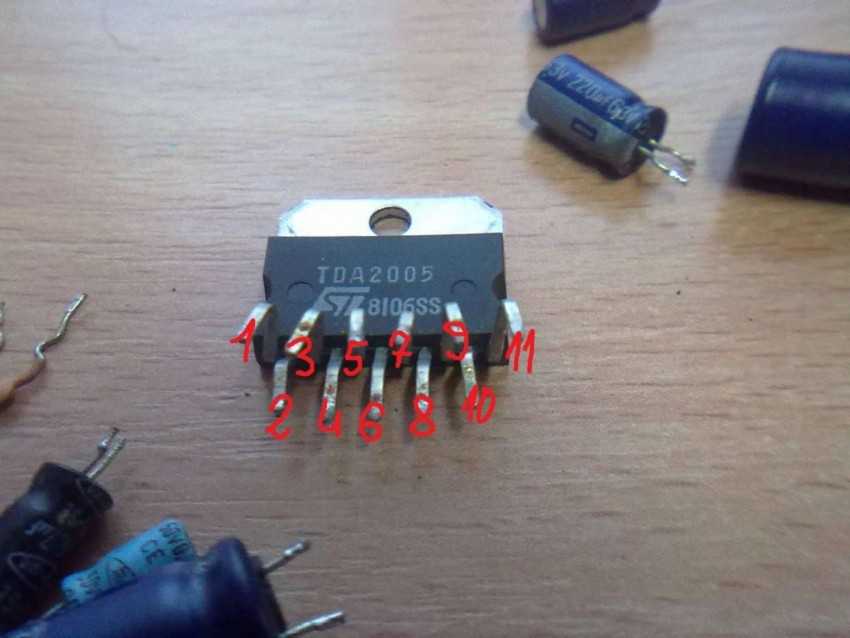

  2. Микросхемы. Необходимые микросхемы типа TDA легко можно найти на прилавках магазинов. В качестве альтернативы можно разобрать старый телевизор, и изъять оттуда нужную микросхему.
  3. Транзисторы. Транзисторы удобны своим маленьким потреблением энергии и тем, что их легко вмонтировать в любое устройство. Они отлично передают звук и его не нужно настраивать.

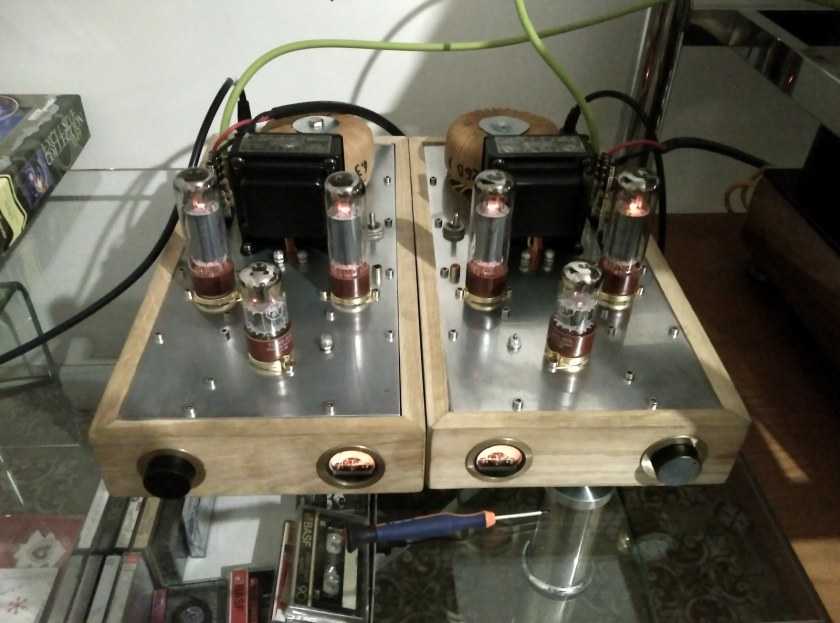

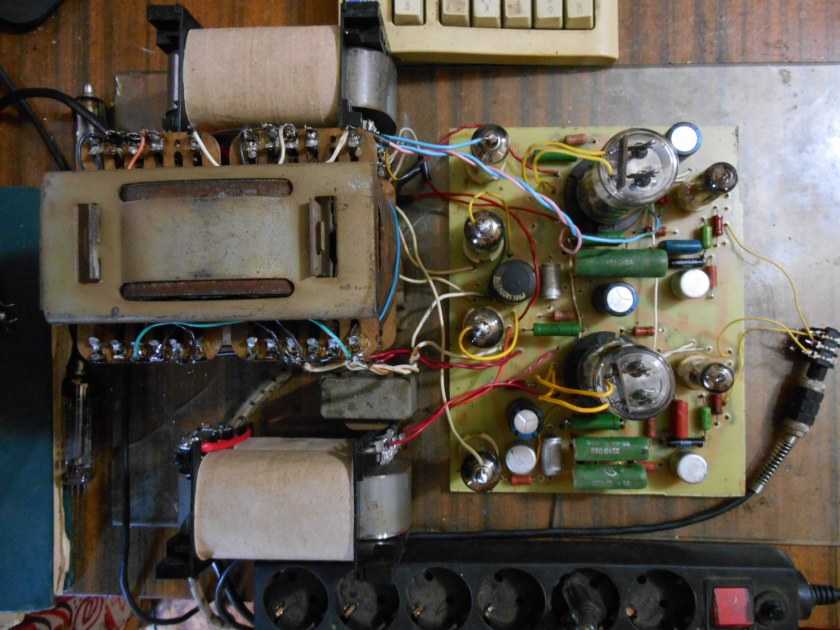

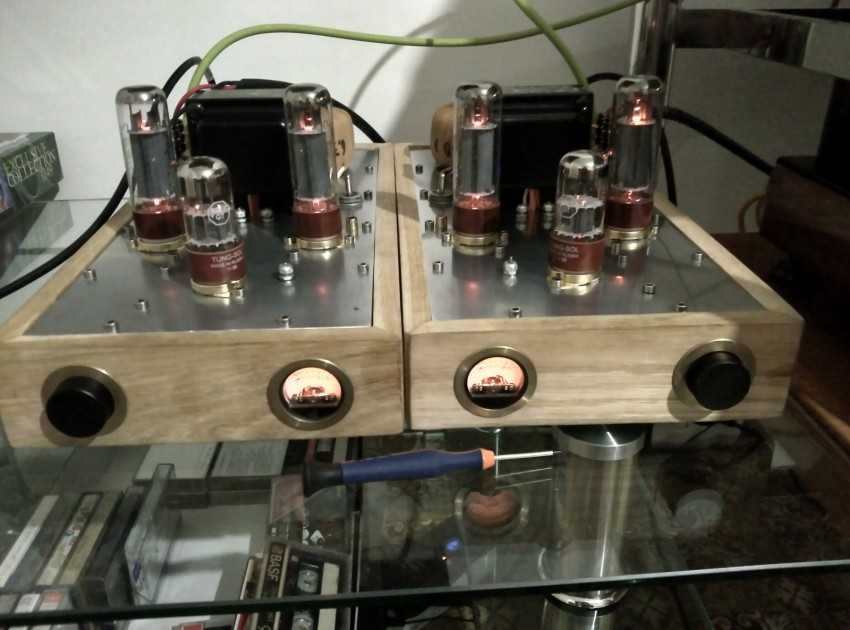

  4. Лампы. Уже мало кто создаёт устройства основанного на лампах. Но, тем не менее, такие устройства обладают отличными параметрами звука. Такие устройства имеют большой ряд недостатков: употребляют много энергии, занимают много места, тяжелее обычных, дорогие.

Разобравшись с необходимыми компонентами можно приступать к сборке устройства.

Схемы и инструкции по сборке

Существует множество схем по сборке усилителей. Они в первую очередь зависят от того старая или цифровая техника будет создана, размера и источника питания устройства. Собираются схемы на печатной плате, которая в итоге сделает устройство компактным. Также для сборки следует иметь в наличии паяльник.

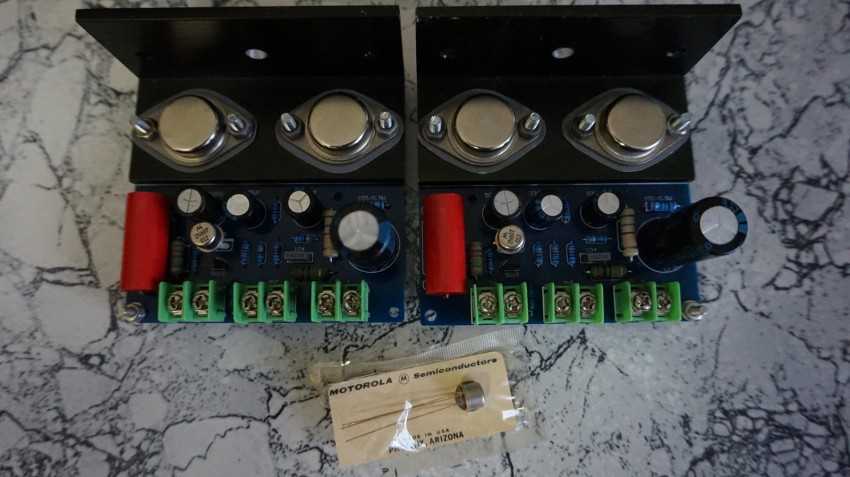

Схема, которая, была разработана британцем Джоном Линсли-Худом, базируется на использовании четырёх транзисторов без использования микросхем. Такая схема позволяет с точностью воспроизводить форму входного сигнала, что даёт в итоге качественное усиление и синусоиду.

Только профессионалы могут создавать собственные схемы. Для новичков существует программа Sprint Layout, где можно посмотреть схемы и выбрать нужную.
