Управление газовым котлом через смартфон: суть новаторских схем координации работы оборудования на расстоянии

Осуществление контроля стационарно, а также при помощи SMS команд

Чтобы своевременно включать нагреватели нужно поместить в модуль классическую SIM карту. С любого смартфона передается необходимая команда, после чего устройство свяжется с блоком управления и уже по радиосигналу произойдет настройка конвекторов. Также можно установить универсальную программу, благодаря которой можно указывать следующие параметры: время включения и выключения, температура в помещении. В удаленном режиме можно полностью перенастроить работу системы. Вдобавок к этому агрегат укомплектован выходами для соединения с датчиками сигнализации.

Доступный и понятный в использовании прибор

Как работает узел контроля и управления

Основой системы является специальный электронный блок, имеющий 1 или несколько слотов (гнезд) для установки обычных SIM – карт сотовой связи. Более совершенные модели оснащены и разъемом LAN, куда подключается кабель интернет-соединения. Также к прибору присоединяются различные датчики – температуры, давления, пожарной сигнализации и так далее. Отдельными кабелями электронный блок стыкуется с котлом и другими домашними системами отопления или сигнализации.

Электронный узел управления отоплением работает следующим образом. После первичной настройки процессор «знает» о нормальных рабочих условиях отопительной системы. Когда какой-либо из датчиков фиксирует нарушение этих условий, например, снижение температуры в загородном доме, то процессор дает команду GSM модулю отправить информирующее СМС на телефонный номер домовладельца. Последний может и сам в любой момент проверить показания всех датчиков, отправив на SIM – карту блока управления СМС соответствующего содержания.

В обычном режиме автоматизированный узел управления системы отопления действует как выносной пульт с терморегулятором исследит за поддержанием в помещениях установленной температуры. Хозяин дома может с помощью СМС дать команду поднять или опустить эту температуру, тогда процессор блока управления передает команду контроллеру газового котла на включение или выключение горелки. Кстати, управлять можно котлами на любом топливе, оборудованными контроллером.

Управление через интернет происходит таким же образом, только по другому каналу связи между домовладельцем и электронным блоком в доме. Для работы системы на смартфон устанавливается специальное приложение, отслеживающее все параметры в режиме реального времени. Также эта информация доступна с любого компьютера, нужно только авторизоваться на сайте производителя. Подобными системами управления отоплением могут опционально комплектоваться котлы европейских производителей.

К примеру, теплогенераторы VIESSMANN оснащаются «родным» блоком Vitocom 100, совместимым с контроллерами Vitotronic. В Российской Федерации наиболее распространены модули удаленного GSM управления КСИТАЛ и MASTERSENSOR отечественного производства. Они довольно надежны и находятся в доступной ценовой категории.

Что такое gsm модули для котлов отопления

Это небольшой прибор, при помощи которого осуществляется управление с телефона газовым котлом.

Своеобразный портативный компьютер с определенным набором функций:

  • контроль температуры окружающего пространства и теплоносителя;
  • оповещение владельца при помощи смс сообщений о работе системы и возможных сбоях;
  • повышение или понижение температуры транспортируемой по системе жидкости;
  • установка системы на работу в экономном режиме;
  • дистанционное включение/отключение котла;
  • удаленные корректировки со смартфона ранее установленных параметров.
  • отопительные радиаторы отдельно в каждом помещении;
  • систему теплый пол;
  • подачу горячей воды.

Что входит в комплект gsm и основные принципы работы

Сам прибор с дисплеем компактных размеров, не требующий много места при монтаже поставляется комплектом, в который входит:

  • контролер с модулем и блоком питания;
  • антенна для передачи сигнала;
  • аккумулятор, обеспечивающий работу в случае отключения электрической сети;
  • устройство для считывания ключей;
  • датчики температуры.

При необходимости заказчик может оформить еще несколько опций:

  • дополнительные датчики;
  • информатор, способный сигнализировать об утечке газа, датчик на движение или взлом, оповещение о пожаре;
  • комплект для открытия ворот;
  • мастер-ключ;
  • микрофон и многое другое, что значительно расширяет функциональные возможности прибора.

Особенности управления

Каждая модель ограничена по функциональности. Но этого достаточно, чтобы иметь возможность осуществлять контроль над работой отопительной системы из любой точки земли, где есть связь с интернетом.

В самом контролере имеется сим-карта, которая настроена на принятие/отправку сообщений. Для того чтобы активизировать основную опцию, на блоке управления устанавливается необходимая температура теплоносителя. Например, 40 градусов. Когда температура достигнет установленных параметров, на телефон владельца поступит сообщение.

Преимущество удаленного управления в том, что установить оптимальный параметр можно еще задолго до своего возвращения в дом. Все происходит в автоматическом режиме.

Особенности эксплуатации отопительного прибора с GSM контролем

Интерфейс устройства прост и понятен, с его помощью можно задавать такие рабочие режимы:

  • отключен;
  • комфорт;
  • эконом.

Пользователь gsm модуля при смене погоды может удалённо менять температуру воздуха во всём доме, используя специальное приложение на планшете (телефоне)

В особенности, пользователи отмечают удобство включение котла и повышение температуры рабочей жидкости за некоторое время до прихода домой. Чтобы сделать это, необходимо:

  • отправить СМС-сообщение с требуемой командой (то есть нужно включить котел);
  • задать нужную температуру.

Все нужные команды будут переданы контроллером с учетом полученных установок и данных термодатчиков.

Что собой представляют GSM-модули для котлов отопления

GSM-модуль – это небольшой прибор (контроллер), по сути представляющий альтернативу органам управления и автоматике котла. Он принимает сигнал по сотовой связи и передает команду котлу или же в обратную сторону: информирует о состоянии и параметрах работы котла и системы отопления в целом.

Для чего он нужен и как применяется

Обычно первичной целью покупки устройства является экономия и повышение комфорта эксплуатации отопительной системы. Любой GSM-модуль позволяет:

  • включать или полностью выключать котел отопления;
  • управлять температурой, например, снижая температуру на время отсутствия в целях существенной экономии и восстанавливая комфортный режим еще до приезда в дом;
  • управлять параметрами температуры контура ГВС;
  • идущие в комплекте практически с любым современным модулем внешние термодатчики позволяют более точно поддерживать температурный режим за счет измерения температуры воздуха в помещении, а не температуры теплоносителя. Также возможно организовать погодозависимую работу котла.

Но не менее важной, по нашему мнению, и действительно более приоритетной для некоторых покупателей целью приобретения является безопасность. GSM-модуль способен оповещать:

  • о достижении нижнего или верхнего заданного предела температуры;
  • об отключении котла отопления по причине отсутствия электроэнергии или газоснабжения, проблем с отводом продуктов сгорания, ошибок автоматики, разгерметизации системы и т.д. Часто это довольно недооцененная функция, позволяющая находиться в спокойствии при длительном отъезде и в случае неисправности своевременно принять меры для предотвращения замерзания и повреждения системы отопления;
  • возможна настройка оповещений о температуре и прочих параметров котла с определенной периодичностью.

Пример SMS-отчета о состоянии системы отопления модуля EctoControl. Оповещения и управление с телефона можно осуществлять с помощью SMS и уже в зависимости от функционала конкретной модели: через специальное приложение, веб-интерфейс или голосовые команды. GSM-модуль можно подключить к любому котлу, имеющему возможность подключения внешнего управления (имеющего соответствующие клеммы), как к газовому, электрическому или жидкотопливному, так и к твердотопливному.

Сообщение о сбое в работе котла на примере приложения модуля ZONT H-1V.

Практически все современные модели позволяют привязать к контроллеру минимум 2, но обычно до 5 или 10 номеров и отчитываться на каждый из привязанных. Современные устройства, за счет возможности подключения к ним других модулей, позволяют организовать еще более широкий функционал: контроль уровня жидкого и даже твердого топлива (например, пеллет в бункере автоматической подачи), отслеживание состояния датчиков протока и угарного газа, контроль давления в контурах.

Устройство и принцип работы

Основным элементом является контроллер (электронная плата управления). В нем есть слот под SIM-карту, без нее устройство работать не будет. В зависимости от планируемого метода управления и контроля, необходимо выбрать наиболее выгодного сотового оператора и тариф, постоянно поддерживать работу SIM-карты пополняя счет. Вне зависимости от метода передачи команды, контроллер принимает ее по сотовой связи и преобразует в команду для котла, являющуюся приоритетной над работой штатной автоматики.

Для улучшения качества связи контроллер может дополняться антенной. Для обеспечения бесперебойной работы при отключении электричества большинство моделей оснащаются встроенным аккумулятором, поэтому могут без проблем отправить оповещение о проблеме. Практически ко всем современным моделям прилагаются внешние датчики температуры (проводные и беспроводные), информация с которых является приоритетной над измерениями датчиков котла.

Как грамотно выбрать и подключить генератор для газового котла

Дистанционное управление газовым котлом

Вся современная техника предусматривает возможность дистанционного управления, причем не только с пульта, а и со смартфона. Это очень удобно и дает возможность перед приездом хозяев включить в доме более комфортный режим.

Схема электронного устройства дистанционного управления газовым котлом предполагает наличие следующих составляющих:

  • GSM-модуль, установленный в агрегате;
  • комнатные или уличные датчики;
  • антенна для принятия сигналов;
  • аккумулятор, который обеспечивает питание, если нет напряжения в сети.

Чтобы управлять своим газовым котлом со смартфона, нужно установить на него специальное приложение. Оно подходит для версий ОС более iOS 4.3 и Android 2. После установки соответствующего приложения появляется возможность управлять агрегатом посредством отправки СМС со смартфона.

Посредником между смартфоном и газовым агрегатом является GSM-модуль. Он передает заданные режимы и в случае чего сообщает об аварийных ситуациях. Существуют модули разной степени сложности: с простейшими функциями бюджетных котлов, позволяющие работать с несколькими агрегатами.

Автоматическое управление позволяет контролировать множество характеристик. Их количество зависит от типа модуля и модели смартфона. Стандартные действия, которые можно произвести с телефона – это включить или выключить котел, установить желаемую температуру, получить код ошибки.

Самые современные устройства дают возможность передавать отопительному агрегату множество действий:

  • переход на летний, зимний, экономный режимы;
  • регулирование температуры ГВС;
  • задание температуры для каждого помещения;
  • отчет о расходе энергоносителя;
  • программирование по времени суток.

Контроль за состоянием газового котла осуществляется с помощью множества датчиков:

  • давления газа;
  • температурные сенсоры воды на входе в котел и на выходе из него;
  • температуры в помещении и на улице;
  • сенсор пламени;
  • фиксатор силы тяги.

Дистанционное управление позволяет оперативно вносить корректировки в отопление дома, что существенно экономит топливо.

Электрическая схема газового котла включает блоки электронных плат и их радиоэлементов. Можно рассмотреть пример схемы типичного агрегата Ariston UNO 24MFFI, которая отображает расположение элементов котла.

А – регулятор температурных режимов.

А11 – датчик пламени.

В – кнопка, позволяющая сбросить ошибку и осуществить перезагрузку устройства (Reset).

С – включение/выключение (Power).

D – переход в режим «Комфорт».

Е – регулятор температуры горячего водоснабжения.

F, G, H, I – светодиоды, которые показывают неисправности или определенные рабочие режимы.

J – разъем для подключения термостата.

K – реле подачи питания насоса.

L – реле питания трехходового клапана.

M – реле управления вентилятором.

N – реле газового клапана.

O – разъем управления пульта ДУ.

P, Q, R, S – перемычки, отвечающие за искрообразование, воспламенение, выбор температуры и плавного воспламенения с максимальной мощностью.

T – двухпроводной разъем внешнего термостата и управление заданной температурой.

U – блок питания электронной схемы.

Особенности устройства газового котла

Регулятор температуры газового котла – назначение и виды

Соединение CN301 контактной колодки, к которой подключается газовый клапан, циркуляционный насос, трансформатор и привод трехходового клапана.

К разъему CN201 подводятся термодатчики воды на подаче и «обратке», датчик дымохода, сенсор протока воды.

Разъем CN102 в положении А отвечает за настройку мощности воспламенения горелочного устройства. В процессе настройки красный сенсор будет моргать.

Перемычка CN101 на А выключает задержку возгорания, в положении В – включает опоздание на 2 мин.

CN104 – устанавливает работу в различных температурных диапазонах: А – 35-45ºC, В – 43-82ºC.

CN100 отвечает за настройку максимальной мощности агрегата.

Как работает система GSM управления котлом

Приборы дистанционного контроля работы газовой котельной через мобильный телефон, по-другому, называемые системой GSM — оповещения, по сути, являются управляющим контроллером газового оборудования. Модуль подключается к автоматике котла. Прием сигнала осуществляется через SIM карту, устанавливаемую в специальный разъем.

Функциональными возможностями модуля удаленного управления являются:

  • Удаленный контроль за оборудованием на расстоянии – команды отсылаются с помощью СМС оповещений. На смартфон поступает вся необходимая информация и рабочие показатели: температура теплоносителя и интенсивность нагрева горячей воды системы ГВС. С помощью специальных приложений для Android или iOS, появляется возможность дистанционно регулировать температуру.

Запуск и остановка оборудования – посредством смартфона, можно включить и выключить котел при аварии. Время включения/отключения программируется. Дистанционный запуск котла выполняется по SMS команде с удаленного сотового телефона. Отправляются кодовые команды. При использовании приложения, необходимое кодовое слово преобразовывается автоматически и отправляется на контроллер, после нажатия.
Оповещение об аварийных ситуациях – автоматика безопасности подаст сигнал оповещения в следующих случаях: остановка котла, закипание теплоносителя или превышение показателей нагрева помещения, и ряде других нештатных ситуаций. GSM сигнализация и диспетчеризация газовых котельных повышает безопасность работы оборудования и обеспечивает надлежащий удаленный контроль.

Газовый котел с GSM управлением, работает в полностью автономном режиме. В систему входит следующее оборудование:

  1. Микропроцессор.

Радио модуль. Аварийные датчики, срабатывающие на перегрев теплоносителя, заливание, распространение угарного газа в помещении, скачков давления и т.п.

Управление котлом при аварийной ситуации, возможно посредством любого телефонного номера, указанного при регистрации модуля в сети. СМС – оповещение будет разослано каждому пользователю. Допускается обслуживание газового котла с возможностью дистанционного управления. Смартфон запускает программу самодиагностики и автоматического исправления ошибок в работе.

Возможность подключения GSM модуля к котлу, описана в инструкции по эксплуатации. Минимальным условием для монтажа удаленного управления, является наличие программируемой автоматики.

Дистанционное управление котлом при помощи многофункциональных терморегуляторов

Когда в доме стоит устаревшая система подачи тепла без всякого намека на возможность подключения электронных блоков, не имеется трехходовых клапанов и прочего автоматического оборудования – на рынке можно приобрести универсальные терморегуляторы, которые легко объединяются в разветвленную систему на много зон с возможностью выполнять управление отоплением через интернет.

В комплект такого оборудования входит электронный контроллер, где происходят все настройки по каждой зоне.

Он по совместительству является WI-FI передатчиком-приемником и посредством этого канала «общается» с электронными термостатами, установленными на каждую батарею.

Дистанционное управление котлом с помощью программатора Vaillant

Отдельным каналом он имеет связь с блоком отключения котла. Параметры обогрева можно менять как на самом контроллере вручную, так и через канал интернета.

Источники

  • https://oteple.com/upravlenie-gazovym-kotlom-rabota-sxemy-i-stykovka-so-smartfonom/
  • https://domsgazom.ru/gazovye-kotly/upravlenie-gazovym-kotlom-cherez-smartfon
  • https://delta-instrument.ru/kotly/upravlenie-gazovym-kotlom-cherez-smartfon.html
  • https://mastack.ru/utilities/heating/blok-upravleniya-gazovym-kotlom-kontroller-chto-eto-za-ustroystvo-i-kak-ono-rabotaet.html
  • https://sovet-ingenera.com/otoplenie/kotly/upravlenie-gazovym-kotlom-cherez-smartfon.html
  • https://ProUteplenie.com/otoplenie/upravlenie-kotlom-po-gsm-cherez-smartfon-i-cherez-internet-wi-fi-podklyuchenie
  • https://expo-sib.ru/upravlenie-gazovym-kotlom-cherez-smartfon-kak-pravilno-organizovat-distancionnyj-kontrol/
  • https://teplowood.ru/gsm-upravlenie-kotlom-otopleniya.html
  • https://future2day.ru/gsm-upravlenie-gazovym-kotlom-s-telefona/
  • https://allremont59.ru/inzhenerka/otopl/kak-upravlyat-kotlom-cherez-internet.html

Возможности GSM-систем дистанционного управления температурой дома.

          Новшеством контроллеров дистанционного управления системой отопления на расстоянии, являются системы удаленного контроля, использующие для связи стандарт GSM связи и интернет. GSM-системы удаленного контроля обеспечивают, автоматическую и дистанционную регулировку температуры системы отопления, позволяют контролировать температуру в доме, а также управлять котлом, предоставлять общую информацию сработки сигнализации, затоплении котельной, а также  управлять дополнительными устроййствами. Все эти операции можно производить непосредственно с телефона или смартфона. Управление можно осуществлять
посредством SMSкоманд или прямой контроль с помощью мобильного приложения. Представителем такой системы является контроллер GSMClimate компании “ЭВАН”. Вообще существует множество аналогичных контроллеров, среди них можно отметить контроллеры ГАЛАН-GSM компании “ГАЛАН”. Этот контроллер позволяет дистанционно контролировать, посредством SMS команд и имеет небольшой функционал охранной системы. А вот представитель контроллеров TeplocomGSM от компании “БАСТИОН” позволит организовать простую автоматическую регулировку температуры системы отопления в доме, а также сможет известить о затоплении котельной и срабатывании сигнализации или просто открытии двери. Управление также осуществляется посредством SMSкоманд.

GSM-системы  являются удобными устройствами для владельцев загородных домов и мы считаем, что жизненно необходимы тем, кто бывает в своих домах нерегулярно, наездами, особенно в холодное время года. Благодаря GSM контроллерам дистанционного управления Вам больше не нужно будет приезжать в холодный дом, включать отопление вручную и пол дня ожидать пока прогреется дом. Вам потребуется только заранее отправить вашему котлу сигнал о включении или поднятии температуры, и Вы приедете уже в теплый дом. Дополнительным плюсом установки системы удаленного контроля является функция оповещения об отключении электричества. Получив сообщение о пропадании питания, Вы успеете среагировать достаточно быстро, чтобы спасти вашу систему водоснабжения и отопления от промерзания.

Лучшие устройства по соотношению цена-качество

Учитывая возросший спрос на модули для газовых котлов, не стоит ориентироваться только на их стоимость. Большой спрос всегда активизирует мошенников. Увеличивается вероятность того, что дешевый аналог производился в одном из подвалов Поднебесной.

Существует множество известных брендов, а также компаний с менее звучными именами, которые поставляют на рынок качественное, сертифицированное оборудование. Наличие сертификата и гарантии – залог надежности оборудования высокого качества.

Среди наиболее надежных компаний, предлагающих модульные системы по доступной цене, можно выделить лидеров:

  • Vaillant;
  • Micro Line;
  • Viessmann;
  • Buderus;
  • Протерм;
  • Телеметрика;
  • Кситал;
  • Эван.

Zont h 1v

Среди популярных бюджетный моделей можно выделить модуль GSM zont h1, произведенный компанией Vaillant. Это термостат небольшого размера для подключения к котлу отопления.

Оборудован собственным слотом для сим-карты, пультом управления. Воспринимает команды с любого смартфона, планшета или стационарного компьютера. Имеется система антизаморозки на тот случай, если жильцы дома уезжают на длительное время. Весь период их отсутствия система находится под надежной защитой, ее размораживание исключено даже при высоких морозах.

Protherm

Еще одна востребованная модель для котла – Protherm. По стоимости модули данной марки даже ниже предыдущих. Совместим с одноименными котлами. Может работать с моделями других производителей. Имеет фиксированные режимы – эконом и комфорт. Самостоятельно следит за температурными показателями. Корректирует работу отопительной системы на основании заданных ранее параметров. Оповещает владельца в случае возникновения опасных или нестандартных ситуаций. Совместим с другими датчиками. Осуществляет контроль на движение, задымленность или утечку газа. О чем моментально оповещает владельца.

КотелОк

Бюджетная, но достаточно функциональная модель. Модуль дистанционного управления предоставляет возможность настроить систему всего за одну минуту. Для настройки достаточно совершить всего один звонок на сим-карту, которая имеется в модуле. В комплекте всего один термодатчик с возможностью подключения одного или нескольких аналогов. В автоматическом режиме сохраняет заданные параметры на протяжении недели и оповещает владельца в случае непредвиденных сбоев для своевременного удаленного решения задач любой сложности.

Эван gsm climate

Модуль предназначен для дистанционного управления котлами и отопительной системой. Есть возможность с его помощью создавать комфортную температуру для каждого помещения в отдельности, регулировать систему теплого пола. Удаленная недельная настройка для оптимального потребления газа и электричества. Также осуществляет контроль над техническим состоянием котла, всей системы, оповещая владельцев о возможных проблемах и методах их устранения.

Телеметрика т3

Модель позволяет осуществлять дистанционное управление котлом при помощи смартфона. Для его оптимальной работы достаточно одного датчика для помещения и одного наружного. В случае нарушений со стороны работы котла или сбоях/отключениях электросети, владелец мгновенно получает сообщение с предлагаемыми вариантами для устранения.

Умный часовой 4

Портативный, с приятным дизайном модуль предназначен для дистанционного управления котлом, теплым полом. Поддерживает оптимальный температурный режим по заранее заданным параметрам. Управление осуществляется дистанционно при помощи собственного смартфона. Оснащен системой экстренного оповещения в случае возникновения непредвиденных ситуаций. Встроенный микрофон позволяет контролировать ситуацию в собственном доме в момент отсутствия владельцев.

Кситал gsm 4т

Готовое решение для постоянного контроля над температурой, напряжением, давлением системе отопления. Настраивается быстро при помощи смс оповещений. Совместим с различными газовыми и электрическими котлами.

GSM модуль ИПРО Котёл ОК в Москве

Вы всегда можете сделать заказ и оплатить его онлайн на официальном сайте Леруа Мерлен в России. Для жителей Московской области у нас не только низкие цены на такие товары, как “GSM модуль ИПРО Котёл ОК”, но и быстрая доставка в такие города, как Москва, Балашиха, Подольск, Химки, Королёв, Мытищи, Люберцы, Красногорск, Электросталь, Коломна, Одинцово, Домодедово, Серпухов, Щёлково, Орехово-Зуево, Раменское, Долгопрудный, Пушкино, Реутов, Сергиев Посад, Воскресенск, Лобня, Ивантеевка, Дубна, Егорьевск, Чехов, Дмитров, Видное, Ступино, Павловский Посад, Наро-Фоминск, Фрязино, Лыткарино, Дзержинский, Солнечногорск, Истра и Жуковский.

Устройство и принцип работы GSM-модуля для котла

По сути, GSM-модуль представляет собой вариацию мобильного телефона, поскольку использует тот же протокол связи.

Принцип работы прибора выглядит следующим образом:

  • с помощью SIM-карты устройство подключается к сети GSM;
  • затем оно соединяется со смартфоном;
  • с гаджета можно подать сигнал на прибор;

модуль после получения сигнала изменяет настройки котла (повышает или понижает температуру, включает, выключает).

Сам модуль состоит из следующих конструктивных элементов:

  • Термостат. Управляет температурой котла и подает сигнал на смартфон владельца о ее изменении. Многие модели позволяют задействовать и другие способы оповещения (световые, звуковые сигналы).
  • Крепеж. База для монтажа приспособления. Обычно предназначена для установки на вертикальной стене.
  • Блок питания. Элементы модуля не рассчитаны на работу со стандартным напряжением бытовой электрической сети. Поэтому им необходим блок питания. Обычно рабочее напряжение прибора составляет 9 В или 12 В.

  • Антенна. Позволяет принимать сигналы в диапазон GSM, с помощью которых осуществляется управление модулем.
  • Датчик. Определяет температуру котла и передает полученную информацию на термостат для дальнейшей обработки и уведомления владельца. Большинство датчиков способны работать при t от -50 о С до +99 о С. Это позволяет использовать их практически в любых условиях.
  • Резервный источник питания. Представляет собой батарею или аккумулятор. Предназначен на случай отключения подачи электрической энергии или поломки блока питания. Обеспечивает продолжительную автономную работу устройства с полным сохранением функционала.

Мнение эксперта

Гребнев Вадим Савельевич

Монтажник отопительных систем

Еще один необъемлемый элемент GSM-модуля для управления котлом – SIM-карта. Ведь именно с помощью нее прибор подключается к мобильной сети. Но ее придется приобретать отдельно. Некоторые производители кладут SIM-карту с подходящей тарификацией в комплект, но это редкость.

Режимы работы

Большинство существующих моделей устройств имеют два режима работы:

  • Автоматический. Владелец прибора задает необходимые настройки, а девайс работает в соответствии с ними. Например, можно задать отключение котла при достижении определенной температуры и повторное включение после остывания.
  • Ручной. В этом случае управление осуществляется полностью вручную. Для этого используют смартфон.
  • Тревожный. По сути, это тот же автоматический режим. Но с одной оговоркой – система оповещает пользователя в случае чрезвычайных ситуаций (например, неожиданного повышения температуры сверх допустимых значений или самопроизвольного отключения котла).

Алгоритм управления отоплением в отдельной зоне

  • Измеряем температуру воздуха в управляемой зоне.
  • Сравниваем измеренную температуру с уставкой для данной зоны. Если измеренная меньше уставки , то открываем привод контура зоны и отправляем котлу запрос тепла, иначе — закрываем привод контура зоны и снимаем запрос тепла для котла.

Это самый простой способ управления (on/off). Вместо него может быть реализован PID-регулятор с дискретным выходом (так называемым медленным ШИМом). Надо иметь в виду, что среднее время открытия и закрытия термоэлектрического привода составляет около трех минут. Поэтому частота ШИМ должна быть меньше 10 тактов в час (обычно период следования 10 минут).

Элементы схемы управления газового котла

Электрическая схема газового котла включает блоки электронных плат и их радиоэлементов. Можно рассмотреть пример схемы типичного агрегата Ariston UNO 24MFFI, которая отображает расположение элементов котла.

А – регулятор температурных режимов.

А11 – датчик пламени.

В – кнопка, позволяющая сбросить ошибку и осуществить перезагрузку устройства (Reset).

С – включение/выключение (Power).

D – переход в режим «Комфорт».

Е – регулятор температуры горячего водоснабжения.

F, G, H, I – светодиоды, которые показывают неисправности или определенные рабочие режимы.

J – разъем для подключения термостата.

K – реле подачи питания насоса.

L – реле питания трехходового клапана.

M – реле управления вентилятором.

N – реле газового клапана.

O – разъем управления пульта ДУ.

P, Q, R, S – перемычки, отвечающие за искрообразование, воспламенение, выбор температуры и плавного воспламенения с максимальной мощностью.

T – двухпроводной разъем внешнего термостата и управление заданной температурой.

U – блок питания электронной схемы.

Соединение CN301 контактной колодки, к которой подключается газовый клапан, циркуляционный насос, трансформатор и привод трехходового клапана.

К разъему CN201 подводятся термодатчики воды на подаче и «обратке», датчик дымохода, сенсор протока воды.

Разъем CN102 в положении А отвечает за настройку мощности воспламенения горелочного устройства. В процессе настройки красный сенсор будет моргать.

Перемычка CN101 на А выключает задержку возгорания, в положении В – включает опоздание на 2 мин.

CN104 – устанавливает работу в различных температурных диапазонах: А – 35-45ºC, В – 43-82ºC.

CN100 отвечает за настройку максимальной мощности агрегата.

ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ ГАЗОВЫМ КОТЛОМ

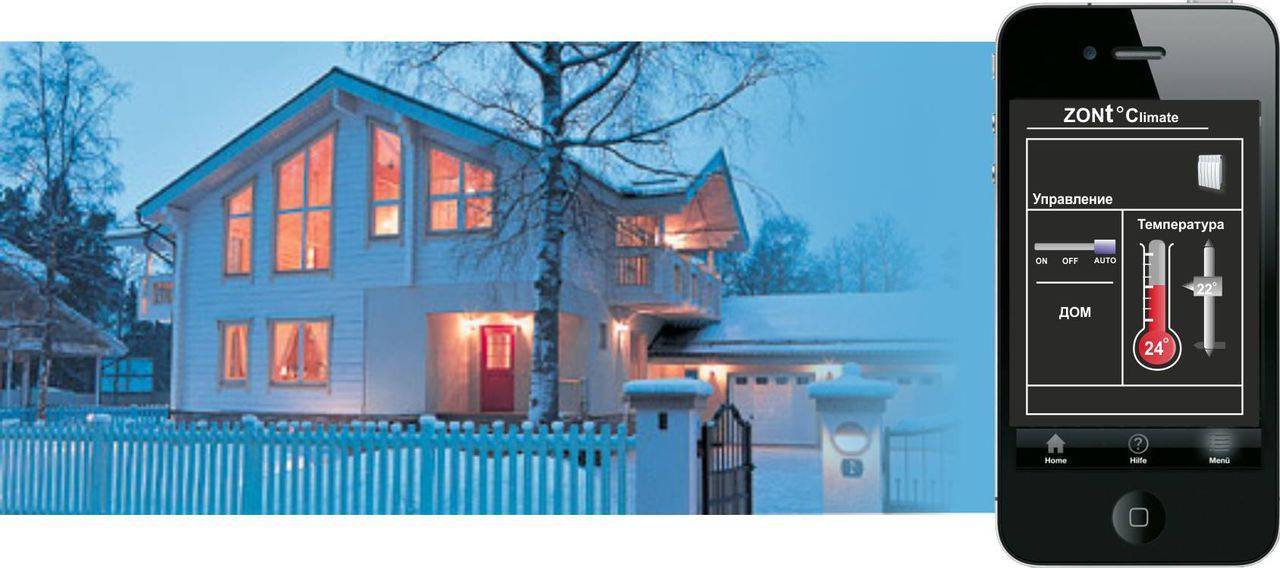

Современный газовый котёл – сложный агрегат, особенно двухконтурный с закрытой камерой горения. Все модели интегрируются в систему «умный дом» с дистанционным управлением, предусматривают подключение нескольких десятков телеметрических датчиков:

  • давления газа;
  • температуры теплоносителя на входе и выходе, в отдельных помещениях и на улице;
  • пламени (способный фиксировать его проскок или отрыв);
  • анализа газовой среды в дымоходе.

Полученная информация передается исполнительным устройствам.

Главные из них – запальное устройство, регулятор давления газа как на горелке, так и в магистрали. При раздельной регулировке температуры помещений дополнительно потребуется отсечный клапан радиатора. Это устройство за счёт регулировки потока горячей воды обеспечит запрограммированный режим.

Интеллектуальное управление не только поддерживает заданную температуру, но и коррелирует интенсивность горения с температурой за окном. В сочетании с высоким КПД газовых котлов оперативное реагирование на потепление существенно экономит голубое топливо. При резком похолодании система заблаговременно поднимет температуру теплоносителя.

Наличие термостата в системе дистанционного управления позволяет добиться дополнительного снижения потребления газа за счёт сокращения количества включений горелки. Это наиболее расходный режим, экономия составляет до 5%, зависит от модели котла.

Дистанционное управление требует от газового котла наличия автоматики с возможностью её программирования.

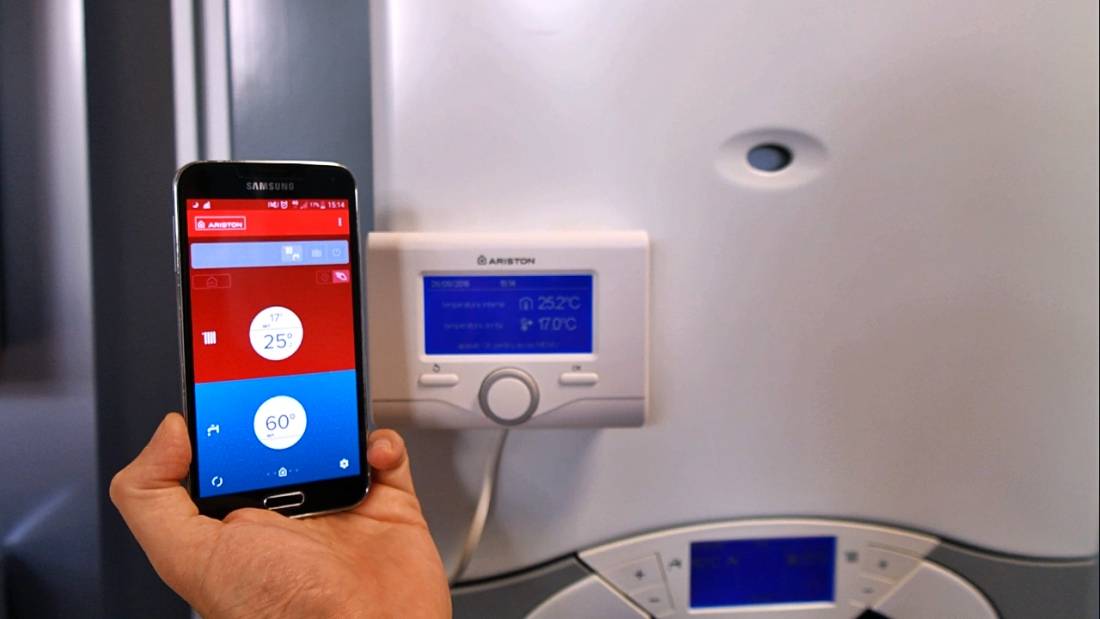

Инструкция детально описывает порядок установки GSM-модуля. Многие модели предлагаются с уже установленным модулем. В последнем случае производитель предлагает программное обеспечение, которое свяжет всю систему. Удобный интерфейс, на экране смартфона понятные обозначения в виде пиктограмм и цифровых значений, пояснения на русском языке.

При самостоятельном приобретении модуля надо придерживаться рекомендаций производителя газового оборудования. В инструкции обязательно указывается приложение, с которым надо работать. Скачать его можно на Google Play или App Store. При управлении с помощью SMS дополнительного ПО не требуется.

Потребителю – как правило, единственному компетентному лицу – остаётся только подключить модуль к контроллеру котла, установить SIM-карту оператора с устойчивой связью в районе установки оборудования, пополнить счёт, ввести номера телефонов, на которые будет передаваться информация. Первый звонок с проверочным кодом активизирует управление: ответом будут параметры котла.

Обязательное условие – тестирование системы со смартфона или телефона рядом с котлом. Проверка всех режимов и программ, быстрота и точность отклика контроллера на дистанционные команды. Не лишним будет удалённое тестирование.

Корректную работу дистанционного управления обеспечивает правильная установка датчиков, терморегуляторов.

Они не должны быть скрыты под портьерами или декоративными панелями. Если они имеют автономное питание от батареек – удалённый контроль над их состоянием обязателен.

При отоплении газом датчик о его утечке более чем необходим. Он устанавливается рядом с котлом, контролирует наличие в атмосфере именно того газа, который используется для отопления (метана или пропана).

Многофункциональный датчик просигнализирует и о превышении концентрации угарного газа. Одновременно с оповещением происходит отсечка подачи топлива.

Выбор газового котла с автоматикой не представляет сложности. Основной параметр – мощность, которая зависит от обогреваемой площади. Отечественные или зарубежные модели надёжны, долговечны, сертифицированы. Импортные котлы обладают более широким функционалом и, соответственно, имеют высокую стоимостью.

Выводы и полезное видео по теме

О возможностях бюджетных GSM модулей:

Технические нюансы удаленного управления:

Практическое применение гаджета для регулировки работы газового котла:

Дистанционное управление удобно и повышает степень комфорта, но оно не защищено на 100 % от разрыва связи. Всегда нужно иметь страховку на случай отключения интернет-соединения или электроэнергии.

Продвинутые теплотехники предлагают внедрять только проверенные системы удаленного управления, пользоваться лицензионным оборудованием, продумывать способы резервного питания и дублировать каналы связи с газовым котлом.

В расположенном под текстом блоке вы можете поделиться собственным опытом в освоении и использовании прогрессивных схем управления домашними коммуникациями. Оставляйте комментарии, задавайте вопросы, размещайте фото по теме статьи. Не исключено, что ваши рекомендации пригодятся посетителям сайта.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
