Турбодефлектор для вентиляции: принцип работы и сравнение видов ротационных дефлекторов

Разновидности

Многие пользователи постоянно задаются вопросом: какой дефлектор лучше на дымоход? Чтобы ответить на этот вопрос нужно изучить существующие модели и исходя из их характеристик подобрать наиболее оптимальный вариант.

Сегодня существует несколько разновидностей дефлекторов, которые обрели популярность благодаря своей практичности и надежности.

Тарельчатый Astato. Данный дефлектор — открытый, но при этом он очень эффективен. Главная его отличительная особенность заключается в том, что он способен обеспечить хорошую тягу, вне зависимости от того, в каком направлении дует ветер. Материал изготовления — оцинкованная/нержавеющая сталь.

Дефлектор для дымохода тарельчатый Astato

Дефлектор ЦАГИ. Данная модель признана одной из самых популярных и востребованных. Она выполнена в форме цилиндра. В качестве материала изготовления выступает нержавеющая или оцинкованная сталь. Тип соединения — фланцевый.

Круглый Волпер. По конструктивным особенностям эта модель напоминает предыдущую. Главной отличительной особенностью является верхняя часть устройства. Обычно изготавливают такие дефлекторы из нержавейки или меди. Чаще всего их приобретают для монтажа на дымоход бани.

Дефлектор Григоровича. Этот вид является более современным и усовершенствованным вариантом исполнения ЦАГИ. Он устанавливается в местах, где ветра в основном не очень сильные.

Н-образный. Данная модель отличается высокой прочностью и надежностью, независимо от направления движения ветра — эффективна. Выполняется Н-образный дефлектор из нержавеющей стали. Соединение осуществляется посредством врезки на патрубке устройства.

Дефлектор-флюгер. Представляет собой вращающийся корпус, сверху которого расположен флюгер. Выполняется из нержавейки или углеродистой стали.

Виды дефлекторов для дымохода

В основном дефлекторы для дымохода различаются по форме и составляющим элементам. Как видно из примеров, изготавливаются изделия обычно из нержавейки и оцинкованной стали. Модели бывают круглыми, квадратными, в виде цилиндра открытого и закрытого типа. Также разной бывает и «верхушка» устройства. В одних она имеет форму зонта, в других крышка может быть двухскатной или вальмовой, а в третьих и вовсе она плоская или с декоративными фигурными элементами.

Диаметр дефлектора на трубу дымохода может составлять 100-500 мм, ширина диффузора варьируется в пределе от 240 до 1000 мм, высота устройства 140-600 мм.

С дымоходом дефлектор соединяется при помощи кронштейнов, болтов и уплотнительной ленты. Изготавливается из стали, толщина которой составляет 0,5-1 мм. Также можно установить искрогаситель. Обычно оборудование оснащают такой детали, в случае риска возможного возгорания кровли.

Что нужно учесть при подготовке вентиляции?

1) Первый момент при проектировании вентиляции – обязательный приток воздуха. Часто думают только про вытяжку. Без притока воздуха ни одна из систем вентиляции не будет работать полноценно. Приточный клапан – обязательно использовать в любом помещении

2) Вентиляция должна происходить от чистого помещения к грязному помещению. Для примера, в жилом доме вентиляция начинается в спальнях и заканчивается на кухне и санузле, где и должны быть расположены выходы в вентшахту.

3) При проектировании вентиляции необходимо учитывать тип помещения (для овощехранилища и курятника требуется разная вентиляция) и количество пользователей (число жильцов для дома, на фермах число голов скота и их вес).

4) Площадь и кубатура помещения. Высота шахты и особенности вентканала (наличие изгибов и разветвлений). На основании этих данных просчитывается сколько кубатуры воздуха должно вентилироваться из этого помещения и какого объема должны быть вентшахты и вентканалы, а также производительность оборудования, необходимого для вентиляции.

Что такое принудительная вентиляция?

Немного теории. Как вы уже догадались из самого понятия, принудительная вентиляция предполагает, что воздух из помещения будет силой выкачиваться каким-то устройством. В этом плане замечательно себя показали так называемые дефлекторы – специальные аэродинамические приборы. Их главная задача – нагнетать тягу, усиливать ее механическим способом, одновременно противостоя сильному ветру.

Классические дефлекторы работают обычно только над тягой, а если необходима еще и ветровая защита, используется турбовентилятор или флюгарка. А вот к электричеству уже подключают дымососы – так называемые дымовые вентиляторы.

Все эти устройства объединяет то, что их устанавливают на оголовок дымовой трубы. И без них не обойтись, если ветра в вашей местности довольно сильные, либо дымоход расположен недалеко от высоких строений. А одним из самых производительных по праву считается турбодефлектор, в основе работы которого лежит принцип отражения воздушного потока от диффузора.

Если говорить проще, здесь действуют простые законы физики. Благодаря вращению из-за ветра дефлектор разрежает и вытягивает воздух из помещения или подкровельного пространства. Турбинная головка у него всегда вращается только в одном направлении, независимо от направления или силой ветра. Так в трубе создается частичной вакуум, и воздух немного подсасывается изнутри дома. Вот почему в этом случае никогда не бывает обратной тяги, и внутрь трубы не попадают дождевые капли. Вот так совсем небольшое устройство решает сразу несколько жизненно важных проблем:

Согласно официальным исследованиям, наличие турбодефлектора на вентиляционной трубе повышает ее производительность минимум на 20%. Что интересно, такие приспособления существовали еще в XIX веке, причем не только на зданиях, но даже на трубах пароходов!

Сегодня же турбодефлектор устанавливают там, где нужен повышенный воздухообмен – жилые дома и помещения, у которых нет, но необходима механическая вентиляция, как погреб или гараж. Особенно ценны такие элементы при устройстве жилой мансарды. Также турбодефлектор станет выходом из ситуации, когда сложно обеспечить нормальную тягу при помощи обычного дефлектора (например, ввиду капризных погодных условий).

Вот интересное сравнение этого вида вентилятора с другими:

Единственная энергия, которая питает турбодефлектор – это энергия ветра. В жаркое время его работа хорошо разряжает воздух в доме, и при этом не перегревает его. На кондиционерах получается неплохо сэкономить!

Что предлагает рынок

Турбовент

Модельный ряд роторных дефлекторов этой торговой марки представлен моделями разных геометрических форм, в части недвижимого основания:

  • А – круглая труба;
  • В – квадратная труба;
  • С – квадратное плоское основание.

Маркировка изделий в сортаменте представлена, как ТА-315, ТА-355, ТА-500. Цифровой индекс указывает на диаметр круглого или параметры прямоугольных оснований. Именно по ним можно судить о габаритах механизма, а также сфере его применения. К примеру, ТА-315 и ТА-355 актуальны при организации воздухообмена в подкровельном пространстве. А вот ТА-500 – это устройство универсальное и может интегрироваться в вентиляцию жилого дома.

На схемах указаны параметры, которые нужно учитывать при выборе модели

Производят ротационный дефлектор «Турбовент» в России – в Нижегородской области, в городе Арзамасе.

Rotowent

Дефлекторы из нержавеющей стали польского производства. Применимы для крыш любых конфигураций. Изделия изготавливаются из высококачественной нержавеющей стали. Устройства универсальные – подходят и для вентиляционных систем, и для дымоходов. Граничный показатель рабочей температуры – 500 С.

Турбомакс

Ротационный дефлектор, выпускаемый компанией из республики Беларусь. Производитель позиционирует свою продукцию, как вращающийся дымоотводной колпак Turbomax1. Но подходит он и для вентиляций также. Без опасений можно применяться на территориях с II и III зонами ветровой нагрузки

Компания акцентирует внимание потребителей на том, что готовы изготовить изделие под заказ по параметрам для конкретного объекта

Плюсы и минусы турбодефлекторов для вентиляции

Устройство не требует подключения к электроэнергии, так как работает под действием ветра

Устройства помогают повышать воздухообмен, предотвращают появление конденсата в пространстве между элементами кровли.

Турбовентилятор на вытяжную трубу имеет преимущества в применении:

  • не требует подключения к электричеству;
  • отличается большим сроком службы, в зависимости от материала работает от 10 до 15 лет;
  • каналы, где стоит ротационный дефлектор, реже чистятся из-за исключения случайного попадания предметов;
  • компактные и легкие устройства не оказывают нагрузки на трубу;
  • для монтажа не нужны специальные навыки;
  • оборудование почти не обледеневает в мороз из-за постоянной подвижности.

Есть некоторые недостатки в использовании турбодефлектора. Из-за сильной тяги в канале иногда задуваются горелки газового котла. Турбина останавливается в полностью безветренную погоду, при повышенной относительной влажности воздуха до предела или сильных морозах.

Особенности подбора

Конструкция колпаков не сложная, но, несмотря на это, покупателям стоит обратить внимание на такие моменты:

  • материал, из которого дефлектор изготовлен;
  • как работает;
  • учесть все особенности прибора.

Так же выбор осуществляется с учетом:

при наличии небольшой тяги или ее полного отсутствия следует выбирать насадки ротационные или в виде флюгера;
приобретая крутящуюся насадку стоит знать, что недорогие устройства работают с применением открытой втулки, которая в зимний период замерзает, рекомендуют обращать внимание на те, что имеют закрытый шарнир;
колпаки в виде буквы Н, прекрасно подойдут для местностей, в которых присутствуют сильные ветра.

Динамические колпаки подходят для всех видов местности, но их необходимо с периодичностью обслуживать.

Установка

Процесс монтажа несложен, но следует помнить, что не все действия осуществляются непосредственно на крыше, так как соединить колпак и основание устройства следует заранее, для удобства. Итак, монтаж состоит:

  • из установки прибора на входной парубок и его закрепления на нем, делается это специальным крепежом или болтами. Во втором случае потребуется просверлить входные отверстия для них;
  • закрепления хомутами или кронштейнами воронки диффузора;
  • размещения колпака на диффузор.

Два последних действия проводятся до установки устройства на вентиляционный ход.

Специалисты в области монтажа подобных конструкции, рекомендуют следовать некоторым советам:

  • Устанавливается устройство как на прямую, так и на скатную поверхности крыши, дымоходы и вентиляцию. Выбор места зависит напрямую от цели, для которых будет использоваться.
  • Если поверхность скатная, то устанавливать необходимо на самой верхней точке, на плоской перед монтажом учитывают возможную высоту снежного покрова и размещают выше. Рекомендуют устанавливать уровень не менее 18 см.
  • Во избежание потерь тепла в холодный период, возможно установить специальные задвижки для жилых помещений и регулируемые воздухозаборы для нежилых объектов.

Устанавливая прибор на дымоход следует помнить, что он автоматически удлиняет его высоту.

Особенности монтажа прибора и полезные советы по правильной установке

Чтобы правильно выполнить расчет дефлектора, нужно замерить диаметр вытяжного ствола. Если же присутствует прямоугольная вытяжная шахта, следует подобрать прибор круглого сечения, значение которого эквивалентно размеру канала. То есть нужно рассчитать поперечное сечение прямоугольника и взять круг, имеющий аналогичную площадь. Необходимо также помнить, что в таком случае для монтажа потребуется дополнительно применить адаптер.

Что касается установки дефлектора, здесь ориентируются на нормы СНИПа, регулирующие правила монтажа

Итак, в первую очередь нужно уделить внимание высоте вентиляционной трубы и колпака, которая определяется в зависимости от расположения на кровле:

  1. Высота 50 см, в случае если воздуховод располагается ближе, чем на 1,5 метра от края кровли.
  2. На одном уровне с коньком или немного выше, когда расстояние от парапета до вентиляционной шахты варьируется от 1,5 до 3 метров.
  3. В случае если труба удалена более чем на 3 метра, высота подбирается таким образом, чтобы верхушка дефлектора не была ниже линии отклонения, проведенной от конька вниз к краю кровли под углом 10°.

Оптимально, когда установка дефлектора производится еще на этапе монтажа кровли.

Дополнительные моменты, которые нужно учитывать при монтаже:

  1. Нельзя крепить дефлектор в зоне, закрытой аэродинамической тенью других построек.
  2. Устройство должно монтироваться там, где присутствует свободный обдув. Лучше всего, когда колпак – это высшая точка кровли.

При организации системы вентиляции не нужно забывать также о том, как правильно устанавливать вентиляционную решетку – вверх или вниз

Большинство мастеров акцентируют внимание на том, что воздух при наличии принудительной вентиляции так или иначе попадет в шахту, поэтому при установке лучше ориентироваться на то, как будет выглядеть стена после монтажа и будут ли щели решетки бросаться в глаза

Производительность турбодефлектора

Существует достаточно большое количество оценок эффективности и производительности турбированного дефлектора, от рекламных заявлений об увеличении тяги трубы в 4-6 раз, до минималистичных оценок в 20-30%.

В реальности увеличение тяги с помощью турбодефлектора в идеальных условиях и при среднем ветре составляет 150-250%.

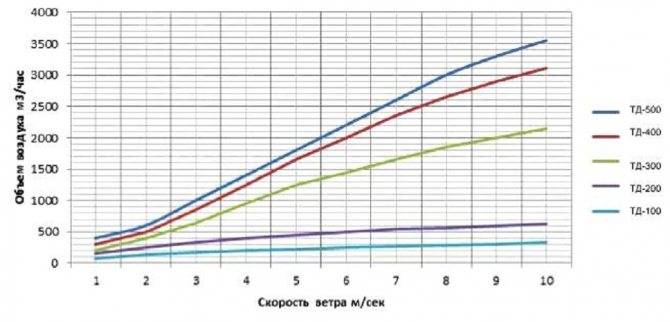

Как видно из графика, теоретическая производительность устройства растет практически линейно с увеличением скорости ветра над трубой. На практике такой рост возможен только в случае, если удалось поставить турбодефлектор в наиболее удачное место на крыше.

Как самому сделать дефлектор

Мы выбрали самый простой вид дефлектора (агрегат Григоровича), его можно сделать самостоятельно. Такая конструкция увеличивает тягу на 20–25%, что вполне устраивает большинство пользователей. Найдите чертеж устройства, ознакомьтесь с рекомендованными размерами и перечнем отдельных элементов. Для изготовления дефлектора понадобится небольшой кусок оцинкованной жести, ножницы для резки металла, приспособление для установки специальных заклепок.

Пример эскиза дефлектора для самостоятельного изготовления

Как рассчитать размеры дефлектора

Шаг 1. Перенесите размеры составных частей устройства на металл. Для этого начертите на поверхности два круга и две дуги указанных диаметров. Делать это лучше с помощью специального циркуля жестянщика. Если его нет – не проблема. Вбейте по центру металла гвоздь, привяжите к нему ниткой фломастер или карандаш, длина нитки равняется радиусу круга. Такое элементарное приспособление отлично работает, проверено практикой. Ножницами по металлу вырежьте заготовки.

Выполняют разметку на куске жести, вырезают заготовки

Шаг 2. Соберите корпус дефлектора. Для этого на краях его развертки высверлите отверстия под диаметр заклепок. Вначале следует высверливать с одной стороны, затем временно согнуть корпус и сделать метки на другой стороне. Они должны точно совпадать, в противном случае возникнут большие проблемы во время установки заклепок.

По краю высверливают отверстия и соединяют корпус заклепками

Шаг 3. Рассчитайте сектор, который надо вырезать для загиба круглых элементов. Но удалять его не стоит, лишний металл необходим для соединения заклепками загиба. Можно пользоваться формулами и узнавать угол загиба, а можно сделать разрез по одному радиусу и на практике подбирать оптимальный вид элемента. Второй вариант намного быстрее, а на эффективности функционирования устройства никак не отражается.

На круглых заготовках делают разметку и разрезают по линии

Шаг 4. Согните круги, просверлите отверстия и закрепите их заклепками. Расстояние между заклепками 3–4 см, чаще нет необходимости, никаких механических нагрузок в этих местах нет.

С помощью заклепок соединяют края выреза

Цены на ручные заклепочники

Шаг 5. Нарежьте небольшие полоски металла для фиксации тарелок, длина каждой примерно 2 см, ширина один сантиметр.

Из жести нарезают небольшие полоски и сверлят в них отверстия

Шаг 6. Скрепите две тарелки между собой. Герметичность стыков обеспечивать нет надобности, главное добиться устойчивости дефлектора.

Получившиеся тарелки соединяют между собой теми же заклепками

Шаг 7. Соберите все элементы в единую конструкцию. Длина и количество полосок фиксации указаны на рабочих чертежах. Проверьте прочность крепления, если есть слабые узлы, то усильте их.

С помощью полосок крепят тарелки к корпусу

Шаг 8. Примерьте агрегат на трубе, при обнаружении отклонений по размерам исправьте их. Внимательно соблюдайте все параметры, они играют важную роль в изменении скорости движения воздушных потоков. В противном случае эффективность работы устройства значительно понизится.

Готовый дефлектор примеряют на трубу

Шаг 9. Изготовьте металлический хомут и прочно закрепите дефлектор на трубе дымохода.

Для надежности нижнюю часть конструкции укрепляют хомутом

При желании можно проверить эффективность функционирования устройства. Сделайте самодельные пропеллеры и определите примерную скорость воздушного потока в дымоходе с дефлектором и без него. Если все сделано правильно, то разность будет заметной на глаз, ничего подсчитывать нет надобности.

Установка дефлектора на дымоход

Эксплуатация турбодефлектора

Конструкция турбонасадки получается достаточно неприхотливой и надежной. Если вращающийся колпак установлен на трубе по всем правилам, то турбосистема может прослужить без обслуживания несколько лет кряду.

Специалисты рекомендуют после монтажа турбодефлектора и каждые два года снимать колпак, проверять и смазывать подшипник. Для быстроходных малоразмерных турбонасадок можно использовать моторное масло, остальные модели смазываются Литолом или любой другой качественной консистентной смазкой.

Наиболее неприятный казус, который случается с турбодефлектором, связан с обмерзанием конденсирующейся влаги по кромке трубы. Конструкция от этого не пострадает, но эффективность турбонасадки уменьшается до нуля.

Виды и характеристики

В наше время есть много разновидностей дефлекторов для вентиляции, среди них выделяют основные:

  1. Дефлектор Цаги;
  2. Дефлекторы Григоровича;
  3. Н — образные дефлекторы.

Существуют открытые конструкции, которые разделяют по форме:

  • бывает плоский;
  • полукруглый;
  • с открывающейся крышкой или двускатный.

По принципу работы бывает:

  • ротационный дефлектор;
  • турбинный.

По типу флюгера.

Далее мы разберём самые популярные типы вентиляционных дефлекторов.

Дефлектор на дымоход

Очень часто дефлекторы устанавливают на дымоход, его устанавливают для того чтобы обеспечить хорошую тягу для выведения дыма. Таким образом, дефлектор увеличивает работу оборудования на двадцать процентов, это увеличивает лучшее прогорание топлива и улучшает теплоотдачу.

Так же установка дефлектора предотвращает попадание осадков атмосферы и различного мусора в дымоход.

Дефлектор для кондиционера

Такие конструкции почти ни чем не похожи на классические  дефлекторы. Они представляют собой экраны – отражатели, которые перераспределяют воздушные массы, производимые кондиционером.

Поэтому воздушные массы направлены не на человека, а в пол или параллельно потолку, рассеиваясь, не теряя свой напор.

Ротационный дефлектор

Такого вида дефлекторы увеличивают работу естественной приточно – вытяжной системы в четыре раза и при этом такой дефлектор не требует подключения к электричеству.

Ротационный дефлектор состоит из подвижной головки с лопастями, которые установлены на основание и прикреплены при помощи подшипников.

Принцип работы ротационного дефлектора следующий:

Ветер попадает в лопасти и за счёт этого начинает двигаться головка, тем самым воздух разряжается, и тяга увеличивается.

Благодаря подшипникам головка вращается с неизменной скоростью, даже при сильном ветре.

Флюгер

Дефлектор —  флюгер является специальным устройством, корпус которого двигается вместе с изогнутыми козырьками, они соединены с подшипниковым креплением.

Сверху конструкции располагается флюгер, он даёт всему устройству всегда быть «по ветру».

Работает это устройство так: воздушные массы проходят между козырьками, ускоряются и делают зону разрежения, за счёт этого идёт усиление тяги, топливо прогорает лучше и происходит улучшение воздухообмена.

Такие конструкции хорошо применять, чтобы предотвратить обратную тягу, затухание пламени и искрообразование.

Такую конструкцию можно сделать самостоятельно, для этого необходимо конструкцию установить на срез трубы дымохода, креплением будет служить подшипниковый узел и кольцо.

Цокольный дефлектор

Такие дефлекторы предназначены для проветривания цокольных этажей и помещений, а так же для удаления влаги. Такие устройства могут использоваться как в принудительной, так и в естественной системе вентиляции.

Ещё цокольный дефлектор, препятствует попадание в подвальные помещения различных мелких животных, грязи, метеорологических осадков.

Длину трубы дефлектора легко регулировать и если будет необходимость, то её можно будет нарастить или отпилить до нужной высоты.

Правила подбора

Подобрать оптимальный дефлектор можно исходя из целей и задач, которые на него возлагаются. А также стоит учитывать условия, в которых он будет функционировать.

Простой дымник представляет собой колпак на дровяную печную трубу, изготавливается в виде обычного зонтика, и имеет такие достоинства:

  • держит необходимую тягу как в условиях штиля, так и на движении воздушных масс мощностью до 10 баллов;
  • не формирует чрезмерного давления на трубу, благодаря чему даже в условиях сильного шторма дымоход остается на своем месте, скорее может сорваться и улететь сам зонтик;
  • имеет простую и понятную конструкцию;
  • практически не закоксовывается и не засоряется, довольно просто очищается;
  • по причине несовершенства аэродинамической структуры нечувствителен к форме зонта; если здание расположено в заветрии, то дымник можно выполнить в форме шатра, это существенно упрощает его использование и открывает большие возможности для реализации дизайнерских задумок.

В то же время существуют и серьезные недостатки, такие как:

  • при слабом ветре снижает тягу, причем она тем слабее, чем сильнее работает отопительный элемент. Это довольно опасно, поскольку в холодную зимнюю погоду при отсутствии ветра печь может «захлебнуться» и пыхнуть угаром в жилые помещения;
  • на сильном ветру, напротив, создает слишком сильную тягу. Это существенно снижает эффективность работы комнатных печей и каминов;
  • при порывистом ветре может вызывать задувание в трубу и создание эффекта обратной тяги.

Аэродинамическая открытая модель при любом ветре поддерживает тягу в достаточных пределах для эффективной работы печей и котлов на жидком топливе и газе. Такие дефлекторы могут обмерзать, они легко замусориваются и довольно быстро покрываются сажей и копотью, однако, их легко чистить.

К минусам можно отнести следующие:

  • сложное тело вращения;
  • в результате нагрузки, создаваемой воздушными массами, сам зонтик может легко слететь с дымохода, а при этом непосредственно механизм действия устройства может свернуть саму трубу;
  • при сильных порывах ветра от 8 баллов существенно увеличивается боковое давление на конструкцию и далее увеличивается в соответствии со степенным законом;
  • открытые конструкции довольно плохо сбивают сильную динамическую нагрузку, возникающую вследствие порывов ветра, именно поэтому ни в коем случае нельзя ставить такую модель на трубы, выполненные из кирпича;
  • модификация не может использоваться для пиролизных теплообразующих механизмов, в противном случае при возникновении ветра все пиролизные газы будут высосаны и печь или котел попросту потухнет;
  • не подходит для создания дизайнерских элементов, так как непригоден для украшения, всевозможные нашлепки и фигурки лишь ухудшают общий аэродинамический статус конструкции в целом.

Кстати, интересное исследование было проведено в США. Там одно время изучали вопросы, связанные с открытыми дефлекторами, и устанавливали их на паровозах, чтобы проверить степень возрастания КПД на низком ходу. При этом результат был самый удручающий – на среднем ходу из трубы начинали вырываться огонь и ни один поезд так и не смог развить свою максимальную скорость. В общем, открытый вариант дефлектора стоит рекомендовать для любых типов отопительных приборов, за исключением пиролизных. При этом он должен в обязательном порядке проверяться и очищаться как минимум один раз в квартал. Он оптимален для дымохода с малой силой тяги, максимально эффективен для банных дровяных печей, не было зарегистрировано ни одного случая угорания людей из-за вентиляционного дефлектора в банях.

Закрытый или как его называют «совершенный» тип имеет такие преимущества, как:

  • обуславливает стабильную тягу, которой хватает для печей и котлов любого типа;
  • не склонен к обмерзанию и засорению изнутри;
  • образовавшиеся на внешней стороне пыль и наледь существенно не изменяют работу устройства.

Есть и минусы, правда, пользователи уверяют, что они не столь значительны, а именно:

  • при воздействии сильного ветра дает максимальное давление на трубу, а далее растет линейно, поэтому дымоход под дефлектором стоит дополнительно укрепить при помощи оттяжек;
  • имеет довольно сложные конструктивно-технологические параметры;
  • не может использоваться в качестве дизайнерского элемента, так как любые дополнительные элементы существенно снижают общий уровень аэродинамики.

Модели могут различаться по внешнему виду, назначению и материалу исполнения. Чаще всего для производства дефлекторов используют пластик, нержавейку или алюминий. В редких случаях сырьем для производства может стать медь. Многие пользователи предпочитают сендвичную модель.

Внутреннее устройство и принцип работы

Дефлектор состоит из двух основных частей:

  1. Вращающаяся головка — это активная часть, которая непосредственно вращается и создает разряжение в корпусе. Состоит из основания, к которому крепятся специальной формы лопасти из легких материалов, толщина которых обычно не превышает 0,45-1,00 мм. Среднее количество лопастей — 20. Головка крепится к неподвижному корпусу с помощью подшипника с нулевым сопротивлением. Именно они придают одинаковую скорость вращения даже при ветряных порывах.
  2. Неподвижное основание. Это та часть дефлектора, которая является основанием для головки и в тоже время имеет крепление непосредственно к трубе вентиляционного выхода. Имеет толщину стенок материала 0,7-0,9 мм.

Механизм начинает свою активную работу при силе ветра от 0,5 м/с благодаря применению легких лопастей и качественных подшипников. Воздушный поток, попадая в лопасти, заставляет вращаться верхнюю часть. Чем выше будет скорость ветра, тем быстрее будет вращаться головка, повышая общий КПД вентиляционной системы.

Выпускаются изделия несколькими фирмами и имеют разное обозначение. В маркировке часто указывают посадочный диаметр или размеры в случае прямоугольной шахты вентиляции.

Часто используемые диаметры: от 100 мм до 200 мм – с шагом через каждые 5 мм, а также 250, 300, 315, 355, 400, 500, 600, 680, 800 мм.

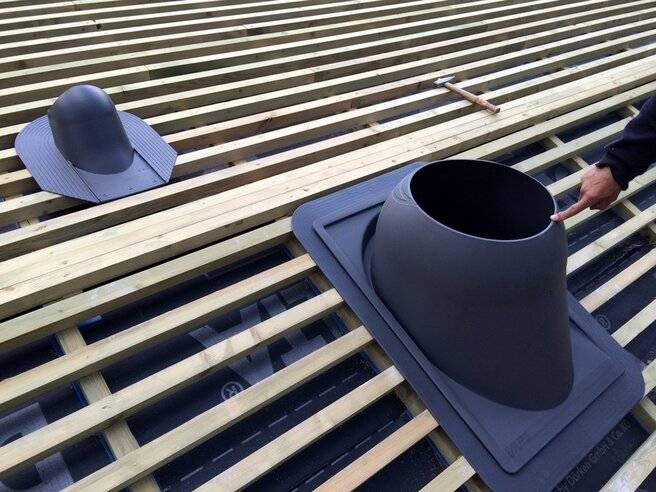

В комплекте поставки может быть и кровельный проход, под уровень ската от 15° до 30°.

Маркировка и обозначение турбодефлекторов у каждого производителя индивидуальные, например:

  1. Производство в Карачаево-Черкесской республики. Производится из нержавеющей стали. Имеет обозначение, как АВТ-ххх. Более подробно смотрите в таблице ниже.
  2. Производство из г. Арзамас, Нижегородская область. Имеет три маркировки буквенного обозначения – ТА (под круглую трубу), ТВ (квадрат) и ТС (плоское квадратное основание). Далее обычно указывается посадочный диаметр или размер прямоугольного канала.

Материалы изготовления

Основная масса готовых изделий изготавливается из трех основных материалов:

  1. Оцинкованная или хромоникелевая тонколистовая сталь. Имеет матовый оттенок. Самый дешевый вариант.
  2. Нержавеющая сталь. Стоит в 1,5-2 раза дороже оцинковки. Может быть окрашен порошковой краской под распространенные цвета кровли (зеленый, синий, коричневый и красный).
  3. Конструкционная сталь с нанесением защитного полимера. Этот вариант подходит для коттеджей, так как механизм может быть подобран в цвет кровли или фасада здания.

Выбор материала будет зависеть в основном от Вашего бюджета и личных предпочтений.

Подбор устройства

Подбирать требуемое по размеру изделие можно во-первых по диаметру основания (зависит от используемого воздуховода), а во-вторых по его производительности. Каждый завод-изготовитель представляет характеристики своих изделий. Рассмотрим их на примере графиков:

Как видим, требуемая производительность зависит от скорости воздушных масс. Зная эту скорость в вашем месторасположении, выбирайте подходящий тип устройства.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
