Монтаж поливной системы
Для прокладки поливной системы могут использоваться полиэтиленовые или полипропиленовые трубопроводы диаметром 20-40 мм (обычно основная магистраль имеет больший диаметр, а отводные магистрали меньший). Соединение труб ПНД с элементами системы осуществляется посредством компрессионных фитингов. Такая работа не требует наличия инструментов. Полипропиленовые изделия стыкуются с помощью паяльника, поэтому наличие электричества на даче является обязательным. Обе разновидности труб обладают достаточной жесткостью и долговечностью, позволяя эксплуатировать систему полива без демонтажа на зимний период.
Рассмотрим, как проложить трубы на даче для полива правильно. Такая прокладка может быть поверхностной или глубинной:
1. Поверхностный монтаж предполагает размещение всех трубопроводов на поверхности почвы. Такая система собирается очень быстро, а в случае возникновения поломок устранить их можно очень быстро и удобно. Но имеются и недостатки. Поверхностное расположение труб повышает вероятность их случайного повреждения. Передвигаться по участку также становится сложнее. Да и для злоумышленников трубопроводы могут стать легкой добычей, если вы бываете на даче лишь изредка.

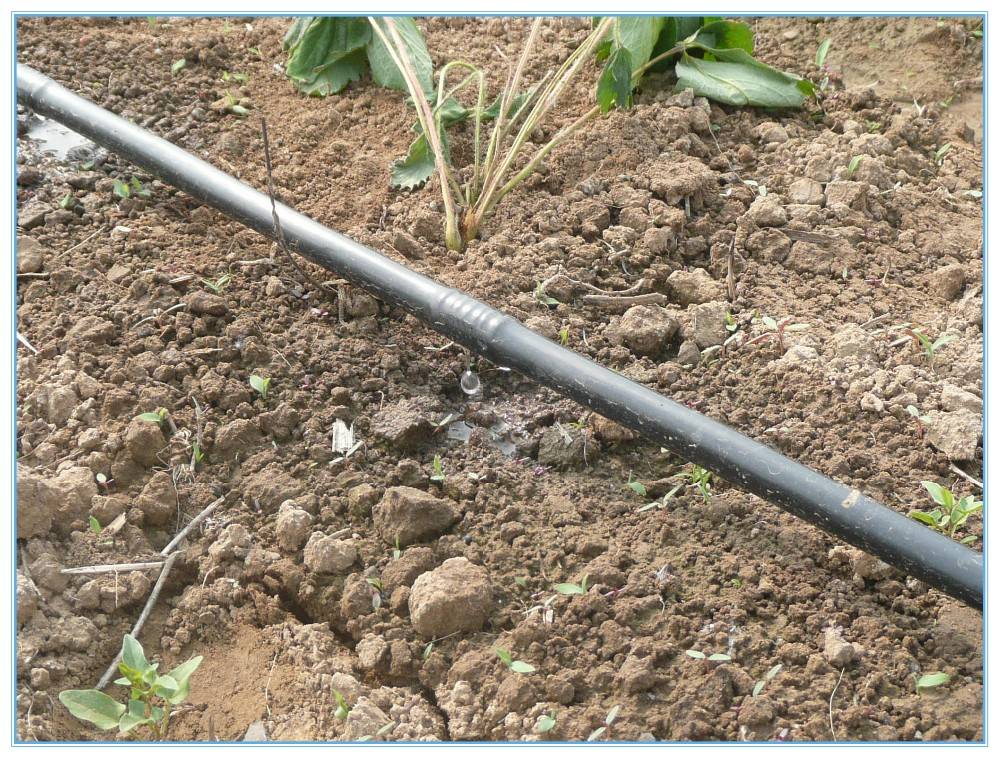

Пример поверхностной укладки труб для корневого полива
2. Глубинный монтаж пластиковых труб для полива на даче. Этот вариант является более предпочтительным, поэтому именно его рассмотрим более подробно:
- По намеченной схеме прокапываются траншеи от 30 до 70 см глубиной. Обеспечивается небольшой уклон в сторону наиболее нижней точки участка. Это необходимо для слива воды из трубопроводов в конце поливного сезона (можно укладывать трубы и без уклона, если есть возможность продуть их в конце сезона с помощью компрессора);
- Производится разводка труб на даче для полива. Трубы размещают в траншеях;
Укладка труб ПНД в траншеи
- Выполняется врезка отводков в основной трубопровод. Для этого используются тройники или крестовики. Каждый отводок рекомендуется оснастить вентилем для более точного контроля увлажнения конкретного участка;
Вариант подключения пластиковой трубы к магистрали из металла
- В качестве отводков от основной магистрали можно использовать трубопроводы меньшего диаметра или гибкие шланги;
- На концах отводков крепятся дождеватели или капельницы;
- Выполняется подключение собранной системы полива к напорной магистрали и автоматике (если это предусмотрено проектом);
- Проводятся испытания собранной системы. При обнаружении протечек производится устранение проблем;
- Траншеи закапываются. Система полива считается готовой к использованию.
Статья по теме: Укладка трубы пнд в траншею
Собранная своими руками из пластиковых труб система полива будет долгие годы обеспечивать ваш участок влагой, избавив вас от монотонной и рутинной ручной работы.
Как сделать полив на даче из пластиковых труб видео расскажет подробно с указанием всех необходимых элементов системы.
Монтаж своими руками
Монтаж следует начинать с составления схемы, где учесть расположение участка по отношению к водозабору, определить число и место нахождения точек раздачи воды. По имеющемуся эскизу считают количество расходного и арматурного материала.
Число точек потребления воды зависит от расположения на участке бани, душевой, грядок, бассейна. Рациональное решение — устроить от 5 до 10 выводов трубы, а уже к ним подсоединить резиновые шланги, чтобы был удобный доступ воды к каждой зоне.
Монтаж летнего разборного водопровода на даче
Для монтажа водопровода на дачном участке потребуется стандартный набор инструментов и материала:
- Трубы ПНД в количестве, зависящем от схемы разводки. Для основного водопровода берут трубы большего диаметра, а для разводки на точки подачи — меньшего.
- Различные фитинговые соединения.
- Режущий инструмент: конусовидный торцовый нож, ножовка для металла.
- Соединительные элементы, чтобы стыковать ПНД трубы с кранами, установками для полива, душем.
- Лотки водопроводные пластиковые, решетки накрывающие.
Работы выполняют по такой технологии:
- Подсоединяют дачный водопровод к источнику. Будь это общая труба или колонка, используют для этого специальный переходник. Соединение делают под уклоном.
- Выполняют разводку по территории участка, путем прокладки труб диаметром 20 или 25 мм к точкам забора воды.
- Соединяют отрезки труб при помощи цанговых фитингов, предварительно проверив правильность сборки. Фитинг перед этим разбирают, вынимают прокладку, зажим. Снова плотно вставляют прокладку на место, а за ней помещают зажим со специальными фиксирующими выступами. Навинчивают зажимную гайку, но только слегка.
- Подготавливают к установке торцы полиэтиленовых труб. Сначала обрезают торец ножом, затем вставляют его в фитинг и закручивают зажимную гайку.
- Подсоединяют трубы к кранам, системе полива и т.д.
Если сезонный водопровод проложить по поверхности, то он станет помехой и для техники, и для людей. Лучше сделать траншею с применением специальных лотков из пластика, а затем накрыть ее решетками, входящими в комплект.
Вполне возможно трубы ПНД заменить на резиновый шланг, армированный волокнами из капрона. Этот материал также прочный и достаточно долговечный.
Монтаж водопровода в дачном доме
Монтаж водопровода в доме выполняется по несколько другой технологии:
Отмеряют нужный отрезок трубы, отмечают ее край маркером.
На месте отметки по окружности наклеивают малярный скотч таким образом, чтобы точно совместились его края.
Обрезают трубу максимально ровно перпендикулярно оси трубы, ориентируясь на край скотча. Снимают вспомогательный материал.
На обрезанном торце делают ровный скос шириной 2-3 мм при помощи фаскореза или обычного напильника, просто сточив им край под 20 градусов.
Накручивают накидную гайку с зажимным и стопорным кольцами, надевают на край фаски уплотнительное кольцо. Освобождают край трубы, немного сдвинув в сторону ранее установленные детали, смазывают его сантехнической смазкой.
Вставляют свободный край в фитинг до упора. Притягивают ближе гайку накидную с кольцом и наворачивают ее на резьбовую часть фитинга. То же самое проделывают и с противоположной стороны фитинга
Важно, чтобы труба уперлась не в прокладку, а в бурт, тогда соединение получится герметичным.
Испытывают трубопровод, запустив в систему воду. Если есть протечки, подтягивают соединения.
Если все соединения выполнены правильно, то никаких неожиданностей в виде подтеков не
будет. Если трубы ПНД стыкуются с металлом, то лучше перестраховаться, подмотав фумленту.
1. Принцип работы и преимущества системы капельного полива
Капельную систему полива можно использовать для увлажнения грунта как в теплицах, так и на открытой местности. Принцип ее работы очень прост – к источнику воды подсоединяются очистительные фильтры и отводные трубки, которые располагают по всей длине грядок, и через специальные отверстия по всей длине шланга вода равномерно поступает к корням растений. Источником воды может служить центральный водопровод, колодец или скважина, которые оснащены насосом, накопительный резервуар, или водоем, который расположен вблизи вашего участка.
специальной капельной лентыусловии
При подаче воды самотеком расход будет меньше. Это необходимо знать для того, чтобы не совершать одну из самых распространенных ошибок многих, кто впервые берется за монтаж системы своими руками. Если вы осознаете, что не сможете обеспечить нужное давление или применение насоса на вашем участке не является возможным с технической точки зрения, ни в коем случае не думайте, что время полива будет таким же, как при соблюдении требований. Чтобы увлажнить грунт на необходимую глубину вам может потребоваться и полдня, зато растения будут получать воду постоянно.
При капельном поливе культурам не грозят солнечные ожоги даже в обеденное время, ведь их стебли и листья остаются абсолютно сухими. Полив может начинаться ранним утром и заканчиваться ближе к вечеру без малейшего вреда для растений. А если систему дополнительно оборудовать таймером, парой датчиков (например, датчиком дождя и датчиком влажности почвы), то ваше присутствие на участке и вовсе необязательно. Таймер либо будет включать и отключать подачу воды в заданное время, либо делать это по необходимости. Об этом будут сигнализировать датчики влажности. А если вдруг пойдет дождь во время полива, система среагирует и отключит подачу воды.
Важным условием для нормальной работы системы является использование очистительных фильтров. Техническая вода имеет множество примесей и мелкого мусора, которые быстро забивают отверстия. В таком случае шланги придется чистить очень часто.
Чемхорош капельный полив:
- Из-за того что вода попадает максимально близко к корням, коэффициент испарения практически отсутствует;
- Экономный расход воды;
- Равномерный полив;
- Возможность регулировать интенсивность полива для каждой группы растений индивидуально;
- Экономия вашего личного времени и сил;
- Свободный доступ кислорода к корневищам;
- Отсутствие тяжелой воздухонепроницаемой корки на поверхности земли;
- Затраты, связанные с покупкой полиэтиленовых труб, капельных шлангов и всевозможных соединительных элементов окупятся очень быстро, ведь срок службы подобной системы достигает 10 лет;
- В холодное время года систему легко демонтировать;
- Благодаря гибкости шлангов они компактно складываются и занимают мало места при хранении;
- Полив холодной водой является стрессом для растений, который может замедлить их рост. Такое часто происходит при поливе из шланга напрямую от источника воды. При капельном поливе вода успевает прогреться до температуры окружающей среды пока находится внутри шланга. Такие условия являются наиболее благоприятными для растений, а коэффициент впитывания влаги при этом возрастает;
- В связи с тем, что регулярное увлажнение будет получать лишь почва под растениями, вскоре вы заметите, что количество сорняков на участке уменьшится.
Неудивительно, что эта система полива используется практически повсеместно, особенно если вы приезжаете на дачу лишь по выходным. Далее мы рассмотрим способы организации капельного полива своими руками, начиная от элементарной схемы до монтажа автоматизированной линии.
Полипропиленовое решение
Свойства полипропилена близки к свойствам полиэтилена. Он такой же прочный и эластичный и по ряду параметров даже лучше полиэтилена. Длительность эксплуатации большая, хорошая прочность, выдерживает и низкие и высокие температуры, вес небольшой, не подвержен разрушению коррозией. Эти изделия используются в любом варианте — наземном, подземном. Из этих же материалов легко осуществить подвод воды вместе с системой полива.
Преимущества:
- Они более универсальны, чем полиэтиленовые. Рабочая температура в них может быть до 95 градусов. Горячую воду по ним можно транспортировать.
- долговечность 50 лет и выше.
- Стойкость к воздействию агрессивных жидкостей.
- Безопасны. Материал экологически чистый. Не меняют свойства протекающей воды. Не токсичны.
- Монтаж и обслуживание просты и удобны.
- Не боится размораживания. Даже если замерзнет вместе с водой, то при размораживании сохранит целостность.
- Полипропиленовый материал не передает вибрацию и звуки, поэтому не шумный.
Трубы и фитинги соединяются с помощью высокотемпературной сварки. Это позволяет получить цельное однородное соединение. Помимо сварки трубы из полипропилена можно соединять с помощью комбинированных фитингов с резьбовыми вставками из латуни. Это позволяет соединять системы водоснабжения и полива с другими типами труб. Есть фитинги «вварные седла», с их помощью можно осуществлять врезку в водоводы большего диаметра.
Преимущества капельного полива
Существует ряд очень важных моментов, о которых следует знать и четко помнить, тогда успех задуманного – обязателен.
Экономия ресурсов.При капельном орошении значительно уменьшается расход воды, что немаловажно на участках с нормированной подачей влаги. Капельный полив не требует установки электрического насоса, что экономит электроэнергию
Показания водяного счетчика незначительны, а растения в меру увлажнены.
Не нарушается структура грунта.Почва у корней растения остается такой же рыхлой и воздухопроницаемой, не уплотняется и не трескается. Частоту произведенных рыхлений можно значительно сократить.
Увлажнение исключительно прикорневой зоны.Через отверстия в системе вода попадает именно к корням, не собирается на листьях, что положительно влияет на растение. Нет переувлажнения и застоя влаги – нет грибковых болезней.
Равномерность и легкость внесения питательных веществ.Возможность осуществлять простые и эффективные прикорневые подкормки не только облегчат труд огородника, но и позволят сэкономить водный раствор удобрения. Стоит только добавить в емкость для забора воды, с подсоединенной капельной системой, разведенный раствор питательной смеси, как вода быстро и равномерно разнесет его к корням всех растений на грядке.
Капельный полив – защита от сорной травы.Если учесть, что при капельном орошении вся грядка не увлажняется и верхний слой земли в междурядье остается сухим, то под палящими лучами летнего солнца без влаги даже сорняки плохо прорастают.
Незаменимое сооружение для садовых теплиц.Очень утомительно и сложно производить поливы в закрытых помещениях при не больших размерах строения. Гораздо легче разложить оросительную систему, подключить ее к емкости с водой еще до нарастания у саженцев стеблей и листьев. Тепличным растениям нужен более интенсивный полив и подкормка, что позволит произвести уложенная оросительная система.
Возможность орошения теплой водой.Очень важный момент в уходе за овощными культурами. Растения плохо переносят холодную воду, быстрее начинают болеть и сохнуть. Оптимальный показатель температуры воды для полива должен приближаться к температурным показателям грунта.
Преимущества и недостатки капельного полива
К положительным качествам капельного орошения причисляют следующее:
- Процесс можно полностью автоматизировать и задать напор воды, время включения и отключения.
- Грядки не нужно поливать, что экономит много времени.
- Если в систему орошения добавить удобрения, то растения несложно подкрамливать для повышения урожайности.
- Экономный расход жидкости из-за точного поступления влаги под корень растения.
- Это универсальные системы, подходящие для разных климатических систем, растений и условий эксплуатации.
- В почву поступает подогретая на солнце вода, что благоприятно для выращиваемых культур. Нагрев жидкости происходит во время ее движения по трубкам.
- Благодаря постоянной влажности почвы растения надежно защищены от грибковых заболеваний и других болезней.
- Подкорневое орошение защищает листья растений от термических ожогов.
- Простые устройства несложно собрать собственноручно.
К недостаткам причисляют высокую стоимость готовых оросительных систем. Также минусом считают повышенную вероятность засорения капельниц. Ленты и шланги подвержены механическим повреждениям и выходят из строя в течение одного или нескольких сезонов. Из-за скопления влаги в одном месте корни у растения очень плотные.
В каких случаях требуется капельный полив?
Устройства капельного орошения применяют как в засушливых регионах, так и на любых других дачных участках. Сфера их применения не зависит от климатических условий. Особенно удобно использовать подобные оросительные системы на дачах, где люди не могут находиться постоянно. Благодаря таймеру растения будут ежедневно получать определенную порцию живительной влаги в одно и то же время, даже при отсутствии хозяев.
Вариант №1. Капельная лента
Сначала рассмотрим вариант с лентой. Толщина ее стенок и шаг расположения отверстий выбирается в зависимости от того, какую сельскохозяйственную культуру планируется снабжать влагой.
Подключенные через старт-коннекторы капельные ленты
Таблица №3. Шаг расположения отверстий на капельной ленте в зависимости от выращиваемых культур.
| Шаг, сантиметры | Для каких с/х культур подходит |
| 10 | Морковь, лук, чеснок |
| 20 | Огурцы, клубника и земляника |
| 30 | Огурцы, помидоры, картошка, баклажаны |
| 40 | Бахчевые |
Капельная лента и фитинги с кранами
Последовательность действий выглядит следующим образом.
Схема сборки капельного полива своими руками, фото
Шаг 1. К тройникам перпендикулярно основной магистрали установите старт-коннекторы с кранами.
Установка крана и капельной ленты
Шаг 2. Капельную ленту разделите на части, по длине равные протяженности грядок (с небольшим запасом).
Шаг 3. Один конец капельной ленты зафиксируйте в старт-коннекторе.
Шаг 4. Второй конец капельной ленты закройте заглушкой или сверните и перевяжите изоляционной лентой.
Подключение тройника для отвода с капельной лентой
Капельная лента не лучшим образом подходит для тех участков, где во множестве встречаются птицы и грызуны, которые могут легко повредить ее тонкие стенки.
Выбор рукавов для подземного полива
Для подземного полива не годятся водоводы с форсунками, фоггерами и другими устройствами, подающими воду струей. Они размывают почву и могут навредить корневой системе. При данном способе орошения жидкость подается по специальным трубкам — увлажнителям, через которые вода выливается очень медленно. Увлажнители делятся на постоянные и временные, а по конструкции — на трубчатые и кротовые.
Постоянные трубчатые увлажнители делают из пористых рукавов, перфорированных пластиковых или коротких гончарных труб с зазорами в местах соединения. Они рассчитаны на длительную эксплуатацию.
Основные характеристики постоянных увлажнителей:
- Диаметр — 50-75 мм;
- Длина — 50-200 м;
- Глубина закладки — 0,4-0,5 м.
- Расстояние между ветками — 0,7-2 м
- Уклон — 0,002-0,004.
Временная система подземного полива собирается из микропористых полиэтиленовых трубок. Они укладываются перед каждым посевом, и после уборки урожая их обычно выкапывают.
Основные характеристики временных увлажнителей:
- Диаметр — 16-20 мм;
- Длина — до 100 м;
- Глубина закладки — 0,15-0,3 м.
- Расстояние между ветками — 0,3-0,6 м.
- Уклон — 0,002-0,004.
Кротовые увлажнители укладываются в полости, проделанные специальными машинами.
Основные характеристики кротовых увлажнителей:
- Диаметр — 30-50 мм.
- Длина — 50-200 м;
- Глубина закладки — 0,15-0,3 м.
- Расстояние между ветками — 0,7-2,0 м.
- Уклон — 0,002-0,004.
В системе подземного капельного полива часто применяют сочащиеся шланги. В этих изделиях поверхность имеет пористую структуру с микроотверстиями, через которые вода проходит в почву.
Рукава для подземного полива можно сделать самостоятельно из перфорированных пластиковых труб для подземного использования диаметром не менее 16 мм с толщиной стенок не менее 0,4 мм. Можно также купить обычные пластиковые изделия и проделать в них отверстия диаметром до 3 мм или прорезать перфорацию длиной до 10 мм, шириной 0,5 мм с шагом 200-250 мм. Для предотвращения засорения отверстий на них надевают женские капроновые колготки.
Большой популярностью пользуются специальные трубы подземного полива с защитой от повреждения корнями или засорения почвой:
- Капельные трубки с защищенными эмиттерами, произведенными по технологии ROOTGUARD. Такая методика подразумевает эксплуатацию системы подземного полива с добавлением в воду препарата TREFLAND, который препятствует врастанию корней в изделия. Он эффективен только в сочетании с капельницами особой конструкции, разработанной этой же компанией. Технологию ROOTGUARD применяют многие компании для разработок собственных модификаций подземного полива.
- Шланги подземного полива Гардена. Изделия одноименной компании, выпускающей высококачественные аксессуары для полива сада и огорода. Эти многослойные армированные изделия большой прочности производятся в широком диапазоне размеров для любых типов почвы и видов растений.
- Трубы XFS от компании RainBird. Изделия изготавливаются с использованием самой современной на сегодняшний день технологии Copper Sheild, предотвращающей проникновение корней в капельницы. Такие качества капельницы приобрели благодаря наличию медных пластин, которые не допускают зарастание отверстий. Рукава отличаются гибкостью, что снижает количество фитингов для их соединений.
- Капельный шланг для подземного полива Eco Mat от компании Hunter. Представляет собой стандартный капельный шланг, обернутый во флиссовую оболочку. Можно применять для полива участков с небольшой толщиной плодородного слоя (до 10 см).
Сравнительные характеристики рукавов для подземного полива:
| Модель | Шаг капельниц, см | Расход воды через капельницу, л/час | Давление рабочее максимальное, Бар |
| Hunter Eco-Mat | 33 | 2,2 | 0,4-1 |
| Rain Bird XFS Dripline | 33 | 2,3 | 0,59-4,14 |
| Verdi HMB-1207 (сочащийся шланг) | Вода проходит по всей поверхности | 1-10 | 0,5-2 |
Правила монтажа пластиковых труб для полива на даче
Список необходимых инструментов и деталей зависит от того, из какого материала изготовлены выбранные для проведения поливочного водопровода трубы. Работа с пластиковыми трубами предполагает наличие:
- пластиковых труб нужной длины диаметром от 25 мм до 30 мм;
- фитинга или муфты для соединения с источником водоснабжения (достаточно 1 штуки);
- заглушки водопровода на участке (необходима для того, чтобы в несезонное время в систему не попадал мусор);
- шарового вентиля – понадобится как минимум 2 штуки, один будет подсоединен к началу водопровода, другой – к концу;
- тройник – если требуется разветвление на несколько поливных шлангов;
- уголки – если система монтируется из негибких (полипропиленовых) труб, а в конструкции имеются поворотные сегменты;
- переходник-насадка – в том количестве, в котором имеются шланги.
Также для установки дачного водопровода из пластиковых труб может понадобиться труборез – специальный инструмент, позволяющий быстро и ровно нарезать трубы на отрезки требуемой длины. При отсутствии данного инструмента нарезку можно провести остро заточенной ножовкой, а края изделия зачистить. Для герметизации резьбовых соединений понадобится льняная пакля или ФУМ-лента.
Для создания поливочной системы понадобятся соединительные детали различной конфигурации и назначения
Установка поливочных труб и шлангов может проводиться человеком, не имеющих специальных навыков и знаний в данной области. Какой бы ни был материал труб, главное условие для оптимальной работоспособности водопровода – правильное подключение шлангов к центральной системе и установка их в месте, где требуется полив.
Рассчитываем отверстие для огорода
Правильно выполненный монтаж системы капельный полив — существенный момент дальнейшей эксплуатации. Можно воспользоваться несколькими способами, дача и другие придомовые территории этого требуют. Для участков, которые имеют различную площадь, следует учитывать большое количество даже самых мелких нюансов, для которых необходимо проложить качественный полив.
Полипропиленовые трубы разного диаметра
За устойчивость давления отвечает диаметр трубы для капельного полива. Следует учитывать, что труба, диаметр которой, равен 1.6 см, способна выдать до 600 л/ч. Такого количества будет достаточно для орошения 30 м2 участка, а далее соответственно, следует рассчитывать необходимое количество на 100 мм 3. При условии значительно большей территории участка, необходимо остановить выбор на трубах с более крупным диаметром. Так, следует запастись трубой, диаметр которой 25 мм (пластиковые трубы), что позволяет получить на выдаче около 1800 л/ч. Таким образом получится эффективно полить участок около 100 м2.
Сверление отверстий в трубах
Диаметр трубы для полива на даче размером 32 мм способен отдать на выходе около 3м³ воды, чего вполне будет достаточно для полива участка площадью до 5 соток, а устройства с диаметром трубы около 40 мм – 4,2м³ и соответственно подойдет для 7 соток. Если диаметр трубы будет меньших габаритов, орошение может быть недостаточным. А это как говорится только напрасная работа.
Схема капельного полива
Разводящие трубы чаще размещаются от точки водопровода по краю тропинок до самого конца участка. А уже от основной трубы на расстоянии 45 см друг от друга осуществляют укладку ленты с отверстиями для орошения по траектории насаждений, которые необходимо оросить.
Какой диаметр для капельного полива выбрать — зависит от хозяев участка, так как такие нюансы должны учитываться индивидуально, дача — это изюминка. Капельный полив лучше организовать при диаметре трубы 400 мм, но для более тонкой трубы неудобно использовать ленту и раздаточные краны.
Когда диаметр трубы для полива огорода подобран, осталось заняться только монтажными работами. Для начала рассчитать отверстие соответствующего диаметра и на расстоянии 45 см проделать отводящие краны для подключения ленты. сделать отверстия, к которым и будут подключаться ленты. Проложить рукава в две стороны и зафиксировать края трубы.
Благодаря современным технологиям есть возможность обеспечить растениям необходимый уход, выполнять качественный капельный полив, увеличивая рост культур, качественно ухаживая за дачным участком, огород того же требует. Рассчитать схему создания не составит труда, но результаты приятно удивят даже заядлых скептиков.
Данный способ, при котором происходит капельный полив, подойдет тем кто ценит своё время, и свои труды. Именно для этого был придуман регулярный капельный полив. Перед эксплуатацией системы, потребуется включить воду, наблюдать за тем, как лента расправляется. Если наполняется водой без затруднений, а растения получают влагу — диаметр трубы для полива огорода выбран грамотно.
Выводы и полезное видео по теме
Представленные видеоролики демонстрируют системы полива в полевых условиях. Их просмотр поможет лучше понять процессы монтажа, эксплуатации и автоматического контроля капельных труб.
Монтаж слепой капельной трубы:
Работа с трубкой капельного полива:
Автоматизированная капельная система:
В умелых руках капельный полив превращается в мощное орудие по экономии финансов и личного времени с одновременным улучшением динамики роста и самочувствия растений.
Указанные системы не требуют специального оборудования и навыков для установки, поэтому собрать их может любой человек. А определенные финансовые расходы многократно окупятся уже через пару лет.
