Плёночный теплый пол: монтаж под линолеум, инструкция по установке

Подключение терморегулятора

Безошибочно установить терморегулятор для пленочного пола под линолеум поможет подробная инструкция от производителя. Датчик, который фиксирует температуру нагрева, следует разместить на черной полосе шины и закрепить его битумной лентой. Недопустимо располагать его над поверхностью пола, в этом случае он будет фиксировать температуру помещения.

Для того, чтобы детали датчика и провод не выступали, допустимо проделать специальные канавки с помощью монтажного ножа. В эти углубления спрячутся элементы датчика, а зафиксировать их положение можно изолентой.

После этого терморегулятор устанавливают в стену, предварительно сняв монтажную панель. Нельзя допускать неплотного прилегания к стене.

К терморегулятору подсоединяется кабель инфракрасного пола. Если мощность конструкции составит 2 кВт, то необходима установка дополнительного автомата.

Терморегулятор для подключения

Сведения о системе теплых полов

Системы обогрева полов, делятся на две большие группы:

• Водяные;
• Электрические.

В водяной системе нагрева, теплоносителем выступает горячая вода, которая циркулирует по автономному контуру. Водяная система обладает большой инерционностью, сложностью монтажа и дороговизной оборудования. В квартирах встречается крайне редко. Для сбора системы, требуется провести целый комплекс работ, по объёму сравнимый с капитальным ремонтом здания.

Электрические системы обогрева делятся по нагревательным элементам на:

• Кабельные;
• Плёночные (инфракрасные).

Такие градации как «стержневые» или «на матах», лишь степень проявления тех или иных эксплуатационных характеристик, которые влияют на технологию монтажа. Главная разница между ними заключается в доминирующем способе переноса тепла. Для плёночных материалов, это инфракрасное излучение. А для кабельных систем, это теплопроводность при прямом контакте.

Но инфракрасная плёнка, тоже нуждается в защите от постоянного воздействия сверху. Особенно это актуально для мягких напольных покрытий: линолеума и ковролина.

Отдельно следует сказать про разные виды плёнки. Она бывает полосатой и сплошной. Такое определение, описывает вид нанесённого нагревательного состава, на полиэстеровую основу. При выборе, этот фактор является определяющим.

Для линолеума, самым выгодным нагревательным элементом будет плёнка со сплошным покрытием. У неё есть ряд весомых преимуществ:

1. Практическое отсутствие «мёртвых зон» на самом материале;
2. Нагрев происходит по всей площади одновременно;

Оба вышеприведённых довода, обеспечивают отсутствие «эффекта зебры», при котором ногами ощущается разница температур, между тёплыми и холодными участками покрытия.

1. Срок эксплуатации до 50 лет.

В принципе, эти факторы могут служить убедительным доводом для использования инфракрасной плёнки со сплошным нагревательным слоем, под любым напольным покрытием.

Для комфортного пребывания в комнате с тёплыми полами, температура последних, не должна превышать 27˚C. Этот параметр довольно легко поддерживать в системах с электрическим нагревом, и практически невозможно на водяных тёплых полах. Вот где проявляется их инерционность.

Но даже у электрических нагревательных элементов, заданную температуру более точно удаётся регулировать при использовании плёночной технологии, ибо она не укрывается стяжкой.

В случае превышения указанных температурных параметров, будет происходить деформация напольного покрытия, его выгорание и вполне возможно появится стойкий химический запах. Кроме того, на более горячей поверхности некомфортно даже стоять.

Производители и цены

В настоящее время рынок плёночных полов насыщен изделиями самых разных производителей, среди которых можно выделить следующих:

1. Caleo grid. Российский производитель, уже более 12 лет занимающийся производством и продажей инфракрасных плёночных полов. Предлагает тёплые полы мощностью от 130 до 230 Вт на 1 кв. м по ценам от 1500 до 2500 руб. за 1 кв. м.

2. Heat plus. Южнокорейский производитель. Выпускает широкую линейку товара всех размеров и мощностей (до 250 Вт). Цены на обычные пленочные полы составляют порядка 720 руб. за 1 кв. м вне зависимости от выделяемой мощности. Товар класс премиум, со специальной защитной плёнкой стоит несколько дороже – до 2000 руб. за 1 кв. м.

3. Rexant. Китайский производитель бюджетного ценового сегмента. Поскольку в Китае часто любят экспериментировать с характеристиками товара, среди тёплых полов можно встретить как стандартные решения, так и экстремальные. Мощность инфракрасного плёночного пола около 400 Вт на 1 кв. м является явно излишней, но и такой товар присутствует в ассортименте. Цена – от 1000 до 2000 руб. за 1 кв. м.

Инфракрасный пленочный теплый пол – что это такое

ИК теплый пол популярен благодаря уникальному принципу
работы. Несмотря на то, что он является разновидностью электрического теплого
пола (поскольку для его функционирования необходимо электричество),
инфракрасный пол гораздо экономичнее и безопаснее своего предшественника.

Принцип действия ИК теплых полов основан на выделении
тепловой энергии в инфракрасном диапазоне. Длинные волны излучения нагревают
человека и поверхности окружающих предметов: мебели, стен. А они, в свою
очередь, являясь вторичным источником тепла (отражателями) нагревают воздух в
помещении. Такой подход к обогреву дома позволяет субъективно ощутить тепло до
того, как прогреется воздух.

Классификация линолеума

Главная задача пола — сохранить функциональное назначение помещения

В первую очередь обратим внимание на классификацию линолеума по задачам, которые он призван выполнять

Выделяют три группы напольного покрытия:

• бытовой — для эксплуатации жилых помещений, с относительно небольшим потоком людей и незначительной нагрузкой;
• полукоммерческий — предназначен для использования в коммерческих помещениях, где уровень нагрузки определяется как «средний»;
• коммерческий — отвечает задачам общественных зданий и обладает значительной толщиной и прочностью.

Выделяют три типа линолеума, и для жилых помещений, как правило, используют бытовой линолеум

Важная характеристика — химический состав, структура линолеума.

По составным компонентам различают пять видов линолеума.

Вид	Описание
Натуральный линолеум	Натуральный материал изготовлен из древесной муки, известняка, коры пробкового дерева. Скрепляют состав льняное масло, смола сосны. В производстве линолеума используют красители натурального происхождения. Органические компоненты обеспечивают экологичность материала, отсутствие токсического воздействия на организм человека и домашних животных в процессе эксплуатации. Производители отмечают антибактериальные свойства покрытия за счет входящего в состав льняного масла. Привлекает потребителей и безопасность использования натурального продукта — антистатические свойства и высокая огнестойкость. Износостойкость и индифферентность к воздействию химических веществ обеспечивают долговечность его эксплуатации. Среди недостатков — хрупкость при транспортировке, требование ровного чернового пола, относительно низкая устойчивость к повышенной влажности, высокая стоимость. Натуральный материал окрашен в однотонные цвета.
ПВХ-линолеум	ПВХ-линолеум по структуре может отличаться основой: тканевой, вспененной, нетканой. Такой линолеум может быть изготовлен и без основы. Производители предлагают материалы, состоящие из 1-5 слоев. Недостатки изделия: деформируется от перепадов температуры, издает резкий неприятный запах, не отличается стойкостью к химическим веществам. ПВХ-линолеум не безопасен с точки зрения пожарных требований. При возгорании материал легко воспламеняется и активно поддерживает горение. Специалисты не советуют использовать такой материал для монтажа «теплого пола». При высоких температурных значениях он может выделять токсичные вещества.
Глифталевый (алкидный) линолеум	Изготовлен из алкидных смол, пигментов и наполнителей. Процесс производства включает использование натуральных масел (льняное, хлопковое, подсолнечное и другие). Это повышает конечную стоимость продукции и ограничивает предложения на рынке строительных товаров. Продукция относится к покрытиям с тканевой основой. Она отличается хорошей теплоизоляцией, созданием акустического комфорта. Технология изготовления алкидного линолеума дает возможность получать материалы разного цвета, рисунка. В процессе эксплуатации может деформироваться по длине и ширине, давать трещины, изломы. Плохо реагирует на перепады температуры, что объясняет повышенную хрупкость при транспортировке в холодное время года.
Резиновый линолеум	В основе резинового линолеума — каучук. Продукцию производят из вторичного сырья. Покрытие состоит из двух слоев и отличается пластичностью и водостойкостью. Преимуществом перед другими видами линолеума является противоскользящий эффект. Свойства материала используют в отделке общественных помещений, зданиях спортивного и даже медицинского назначения. Широкое применение возможно благодаря антистатичности, устойчивости к низким температурам, минимальной степени скольжения.
Коллоксилиновый линолеум (нитролинолеум)	Коллоксилиновый линолеум является однослойным. Он изготавливается на основе технической нитроцеллюлозы. Небольшая толщина материала объясняет плюсы и минусы его эксплуатации. Тонкость линолеума обеспечивает его пластичность, гибкость, малый вес. Однако это же приводит к низкой тепло- и звукоизоляции. Монтаж такого линолеума возможен только на идеальный черновой пол и включает этап наклеивания материала на основу. Покрытие отличается повышенной воспламеняемостью, чувствительностью к кислотной среде.

Потребители отмечают устойчивость материала к воздействию солнечного света и приятный блеск.

Как видно, каждая продукция имеет ряд важных характеристик. Выбор необходимо производить, внимательно изучив предложения строительного рынка.

Подключение ИК пленок к регулятору

Все кабели должны сойтись около регулятора температуры. Недопустима скрутка кабелей при подключении к терморегулятору нескольких участков теплого пола. Для соединения следует использовать сертифицированные клеммы.

Для обустройства системы обогрева необходимо взять гибкий провод с негорючей изоляцией. Сечение его рассчитывается исходя из мощности (разделить мощность на напряжение).

При общей мощности системы в 4,1 кВт достаточное сечение кабеля – 2 мм. При мощности 8,3 кВт необходим кабель сечения 4 мм.

Основные действия при подключении теплого пола:

1. К блоку регулятора кабели подключаются в соответствии с технической документацией на пленочный утеплитель. L — соответствует проводу фазы, N – нулю. Вместе с обозначением резистора обычно указывается допустимая величина нагрузки.
2. После коммуникации провода убираются в специальные пазы, а терморегулятор закрепляется на заранее предусмотренное место.
3. Все соединения еще раз тщательно проверяются, и производится пробный запуск системы.
4. Перед монтажом ламината необходимо повысить безопасность инфракрасной пленки, защитить ее от прорывов и других повреждений. Также нужно обезопасить пленочный обогреватель от попадания влаги. Для этих целей укладывают поверх листов пленки полиэтилен толщиной 200 мкм, через который инфракрасные лучи смогут проходить беспрепятственно. Пленку располагают внахлест и для герметизации закрепляют скотчем.
5. Ламинат монтируют традиционным способом в зависимости от рекомендаций для конкретного типа панелей.

Следует отметить, что при подключении следует предусмотреть установку автоматического выключателя. Он выключит питание системы отопления, если возникнет хоть малейшая утечка тока.

До укладки финишного покрытия пола следует проверить, как функционирует система. Все листы ИК ленты должны быть одинаковой температуры. Холодные участки говорят об отсутствии контакта. Следует убедиться, что в узлах нет перегрева или заметного искрения.

Выбор линолеума для теплого пола

Традиционный линолеум представляет собой материал, произведенный из синтетических смол. Его можно стелить на любую поверхность, при этом он имеет различную фактуру и расцветку. Однако, при воздействии температуры от 25C, материал начинает коробиться, терять форму и как следствие, долговечность. Кроме того, этот вид линолеума пожароопасен, потому его применение для полов с обогревом недопустимо.

Линолеум для теплого пола обычно обозначается такими значками

Другим вариантом напольного покрытия является мармолеум. По своей сути он схож с линолеумом, но для его производства используется натуральная древесная мука и льняное масло. Благодаря этому материал обладает следующими особенностями:

• огнестойкость: материал не горит и не дымит;
• износоустойчивость: не истирается, устойчив к воздействию грязи, срок службы до 30 лет;
• антибактерицидные свойства: микроорганизмы не размножаются на этом виде покрытия;
• эксплуатация при температуре до 28С.

Золотой серединой станет многослойный ПВХ линолеум, который так же подходит для полов с обогревом. Правда, экологичность этого материала значительно ниже, чем у мармолеума.

Если говорить о ценах, то примерная стоимость следующая: линолеум – от 150 р/кв.м, многослойный РВХ материал – от 400 р/кв.м, мармолеум от 800 р/кв.м. Зная примерные расценки вы можете приобрести материал согласно вашим финансовым возможностям.

Принцип действия и конструктивные особенности

В природе тепло передается двумя путями:

• Конвекцией, когда тепло передается непосредственно от тела к телу воздухом;
• Лучами (так Земля получает тепло от Солнца). Здесь задействован физический принцип, основанный на способности нагретых свыше 60 градусов по Цельсию тел испускать волны длиной 0,75-100 мкм, имеющие электромагнитную природу. В основе ИК-излучателей и лежит способность тел излучать волны в заданном диапазоне (от 5,6 до 100 мкм).

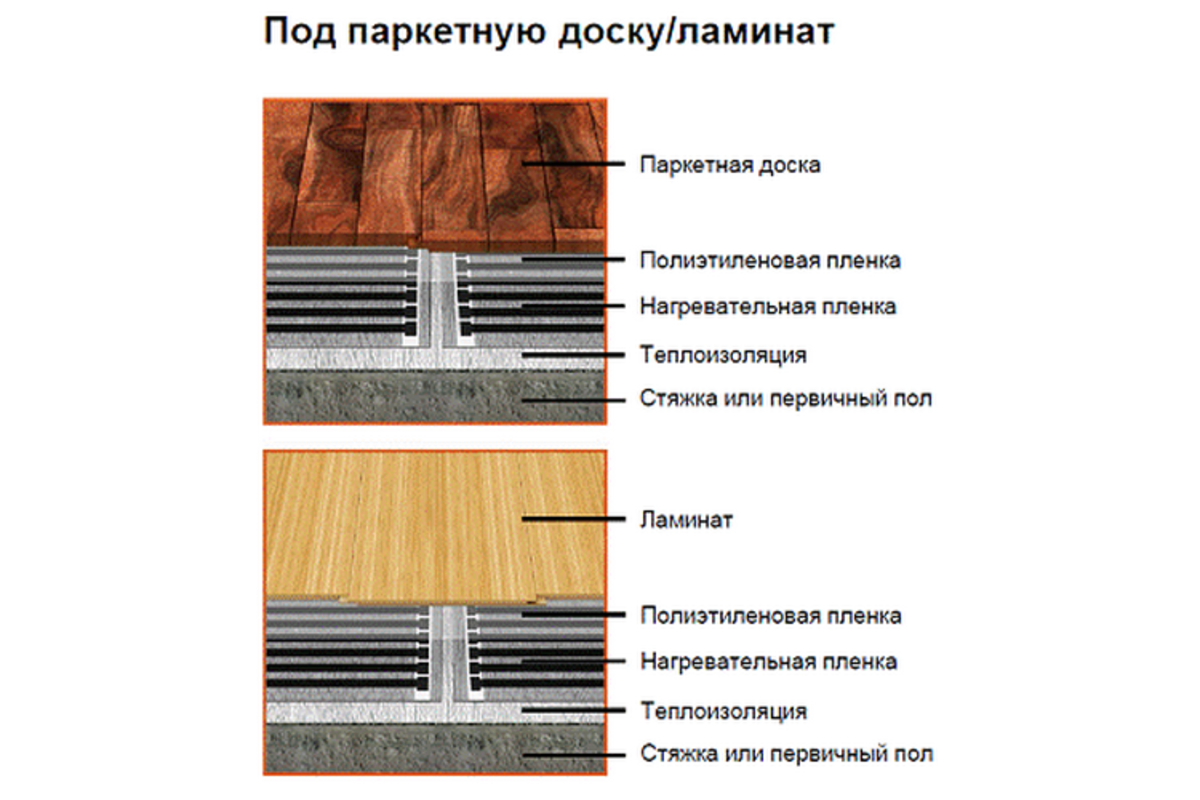

Инфракрасный «теплый пол» состоит из основного слоя, токопроводящих полос (медная и серебряная), карбонового излучателя и ламинирующей пленки. Под воздействием тока карбоновая паста начинает испускать лучи, которые, достигнув плотного тела, начинают его нагревать.

В случае с теплым полом нагрев ведется непосредственно ламината, который уже конвекционным путем прогревает помещение. Так как лучи имеют разную длину, часть из них проходит через пол и нагревает окружающие предметы. Именно поэтому запрещено над нагревательными элементами размещать мебель во избежание перегрева ИК-пленки.

Состав ИК-пленки.

Пленочные обогреватели выпускаются мощностью от 150 до 440 Вт/м2 (для ламината предельная мощность не должна превышать 150 Вт/м2). Стандартная ширина пленки может быть 4 размеров — 50, 60, 80 и 100 см. Длина любая — выпускается рулонами. Однако через определенные промежутки предусмотрены специальные полосы, по которым пленка отрезается любой длины — шаг 20 или 25 см.

Инфракрасная пленка.

Подготовка к укладке теплого пола

Перед началом монтажа нужно тщательно подготовиться к работам. На обычном листе бумаги следует составить план комнаты, отметив на нем места, в которых будут установлены стационарные предметы мебели или крупной бытовой техники, плотно прилегающие к полу. Здесь укладывать инфракрасную пленку не имеет смысла.

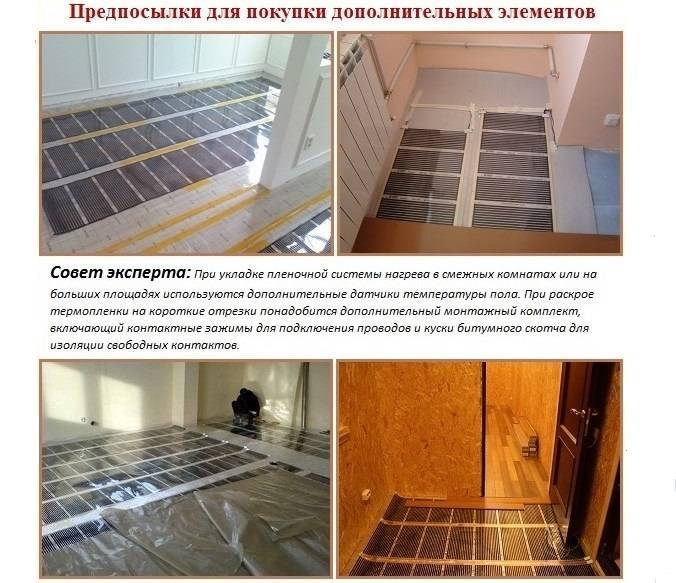

Полосы инфракрасной пленки укладывают встык по длине помещения. Это позволит сократить количество соединений отдельных полос и облегчит монтаж теплого пола

Затем составляют план укладки полос пленки. Чем меньше будет линий разреза, тем меньше понадобится соединений, и тем проще будет монтаж. Поэтому полосы пленки укладывают вдоль длинной стороны комнаты. Когда план составлен, можно просчитать длину пленки и количество соединителей, которые необходимы для монтажа. На плане также следует отметить места установки термодатчиков и терморегулятора.

В комплект поставки пленочного теплого пола под линолеум обычно входит инфракрасная пленка и соединители, которые комплектуются по две штуки, температурные датчики и терморегулятор, а также битумный скотч, который выполняет роль изолятора.

Дополнительно придется приобрести:

• электрокабель;
• теплоизоляционный материал;
• пленку для гидроизоляции основания;
• контакторы (для работ с системами большой мощности).

Для подключения пленочного пола обычно используют медный кабель с сечением не менее 1,5 кв. мм. В качестве гидроизоляционного материала можно положить слой полиэтилена не менее 0,1 мм. Список теплоизоляционных материалов, которые подходят для пленочного пола довольно обширен.

Чтобы выполнить монтаж инфракрасного пола самостоятельно, понадобятся самые обычные инструменты: пассатижи, отвертка, монтажный нож, скотч, рулетка, ножницы и т.п.

Можно использовать экструдированный пенополистирол, пробковые материалы, жидкие композиты и т.п. Под линолеум успешно применяют вспененный полиэтилен или ламинированный изолон.

В любом случае следует изучить маркировку теплоизолятора, чтобы убедиться, что материал разрешается использовать с теплыми полами. Недопустимо применение теплоизоляционного материала с металлическим фольгированным покрытием.

Самый сложный инструмент, который понадобится при монтаже – это специальное приспособление, чтобы выполнять обжим контактных соединителей. Но при определенной сноровке для этого подойдут обычные пассатижи.

Кроме того, нужно приготовить отвертку и кусачки, ножницы и монтажный нож для разрезания пленки, а также изоляционных материалов, молоток и т.п. Таким образом, устройство теплого инфракрасного пола под укладку линолеум можно выполнить с помощью самых обычных строительных инструментов.

Как устроена ИК-система

Инфракрасный теплый пол представляет собой довольно сложную систему, изготовить которую самостоятельно в домашних условиях не получится.

Система создана на основе уникальной наноструктуры, которая способна генерировать инфракрасное излучение, невидимое человеческому глазу.

В зависимости от типа исполнения нагревательных элементов ИК-системы делятся на два основных вида: стержневые и пленочные

Пленочные системы выполнены из полос карбоновой пасты – высокопрочного углепластика, которые скрыты под термостойкой полиэтиленовой пленкой. Все полосы, толщина которых не превышает и десяти миллиметров, расположены на равноудаленном расстоянии в 10-15 мм и параллельно соединены между собой защищенными серебряным покрытием плоскими токоведущими шинами.

Под действием электротока, подаваемого на шины, карбоновые элементы начинают излучать ИК-излучение, длина волн которого в биорезонансном диапазоне варьируется в пределах 9-20 мкм

Основу стержневых систем составляют графитово-серебряные стержни, внутри которых проложен карбоновый материал. Они соединены между собой многожильными проводами и запаяны в защитную медную оболочку. Системы выпускаются в виде отдельных кабелей или готовых бухт.

Инфракрасные лучи в таких системах действуют прямолинейно, а потому вызывают нагрев не окружающего воздуха, а расположенных внутри помещения предметов: напольного покрытия, мебели, стен и потолка. Благодаря этому свойству скорость ИК-обогрева значительно выше традиционных аналогов – электрической и водяной систем.

К числу неоспоримых достоинств инфракрасного пленочного теплого пола стоит отнести:

• Экологичность. Инфракрасные лучи по воздействию схожи с солнечным светом и потому оказывают благоприятное влияние на все живые организмы. Они не имеют побочного эффекта.
• Простота монтажа. Конструктивные особенности системы позволяют при минимальных затратах и усилиях произвести качественный монтаж, владея лишь базовыми навыками строительных работ.
• Сочетаемость с разными видами покрытия. Укладку инфракрасного теплого пола допускается выполнять сразу «на сухую» под ковролин, паркетную доску, линолеум или ламинат.

Благодаря тому, что нагревательные элементы в пленочной системе плотно заламинированы полимерным слоем, им не страшны случайные вмятины и проколы, а также воздействие влаги. Но даже в случае повреждения одной из карбоновых полос за счет параллельной схемы подключения остальные элементы будут продолжать работать.

Галерея изображений

Фото из

Самая простая в укладке система

Преимущества пленочных полов

Укладка на деревянное основание

Возможность укладки на открытых площадках

Раскрой пленочной системы для монтажа

Укладка ламината по инфракрасным полам

Укладка линолеума на инфракрасный вариант

ИК система под ковровыми покрытиями

Толщина термопленки не достигает и 5 миллиметров, а потому практически не «съедает» высоту комнаты. Благодаря этому ее смело можно устанавливать практически под любое покрытие. К тому же такую пленку допускается размещать на вертикальных поверхностях, фиксируя к стенам и потолку, обеспечивая зональный обогрев комнаты.

Уязвимым местом системы является боязнь «запирания», при которой обогреваемые участки могут выходить из строя под тяжестью установленных на них крупных предметов

По этой причине пленочный материал укладывают только в тех зонах, где не будет стоять крупногабаритная техника и мебель

С осторожностью стоит использовать ИК-системы во влажных помещениях, поскольку есть риск поражения электротоком

Расход электроэнергии на эксплуатации инфракрасного теплого пола напрямую зависит от режима работы системы и рабочей площади помещения.

Какую подложку выбрать под ламинат?

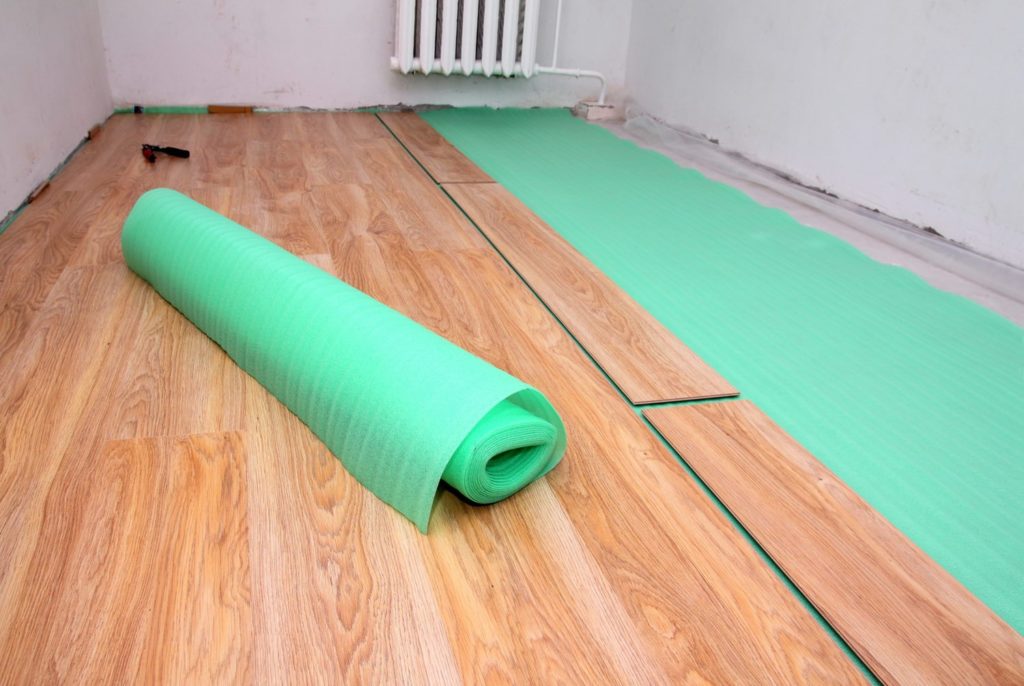

Ламинат рекомендуется класть на подложку. Подложка должна хорошо проводить тепло, быть толщиной 1,5-3 мм и обладать средней плотностью, такой, как у специальной подложки с перфорацией.

Основные функции подложки:

• Подложка убирает стук и скрипы, появляющиеся при ходьбе.
• Делает пол теплее. Подложка обладает теплопроводной функцией, при покупке подложки нужно учитывать ее показатели, чтобы тепло не уходило под пол. Суммарный КТС (коэффициент теплового сопротивления) состоит из показателей коэффициента ламината и подложки, он должен быть не более 0,15 м2 К/Вт
• При укладывании пластин ламината подложка выравнивает поверхность пола, так как способна сжиматься и растягиваться в нужных местах. Она амортизирует внешнее давление, учитывая то, что в местах крепления пластины ламината могут немного двигаться.
• При помощи 3-миллиметрового полиэтилена можно снизить гулкость ламината от 15 до 17 Дб, при помощи войлока и полистирола – на 20 Дб.
• Подложка обеспечивает влагоизоляцию с помощью специальной пленки из поливинилхлорида, полиизобутилена или полиэтилена толщиной 200 мкм. В современных моделях эти материалы включены в структуру ламината, иногда их покупают отдельно.

Виды подложки

Для жилых помещений подходят подложки таких видов:

• Полиэтиленовые (дешевые, применяют, если пол ровный).
• Пенополистирольные (с высокой теплоизоляцией, влагоустойчивостью, невосприимчивостью к температурным колебаниям и механическим нагрузкам).
• Пробковые (не плесневеет, не сминается, хорошо сохраняет тепло и поглощает шум). Однако имеют высокую цену и может пропускать влагу, если не положить под нее полиэтиленовую пленку.
• Битумно-пробковые и комбинированные подложки, состоящие из нескольких материалов, обладают хорошими характеристиками, но есть недостаток — пожароопасность, поэтому в жилых домах применяются редко.

Монтаж пленочного пола

Познакомимся подробнее с процессом монтажа ИК пленки под ламинат.

Таблица. Монтаж ИК полов своими руками — пошаговая инструкция.

Шаги, фото
Описание действий

Шаг 1

Производится снятие мерок со всего пола в помещении, где будет осуществляться монтаж. Также при помощи уровня рекомендуется проверить и ровность чернового основания.

Шаг 2

На стене выбирается место, где будет располагаться терморегулятор.

Шаг 3

Поверхность чернового пола закрывается теплоотражающим материалом. Полосы материала укладываются стык в стык блестящей поверхностью вверх. В качестве теплоотражателя можно использовать изолон.

Шаг 4

Теплоотражающий слой закрепляется на основании при помощи скотча или степлером.

Шаг 5

Стыки теплоотражателя проклеиваются скотчем.

Шаг 6

ИК пленка располагается на теплоотражателе так, чтобы  медная полоса была внизу.

Шаг 7

Производится раскрой пленки. При этом все разрезы производятся ножницами по строго обозначенным линиям.

Шаг 8

Полосы пленки укладываются таким образом, чтобы между ними и стеной было расстояние не менее 25 см, а между отдельными полосами – 5 см. Также пленка не стелется там, где будет стоять крупногабаритная мебель, чтобы не было перегрева полов в дальнейшем.

Шаг 9

Места, где был произведен разрез медной шины, в обязательном порядке изолируются при помощи полосок битумной изоляции. Она должна по всему срезу закрывать контакты из серебра.

Шаг 10

Там, где будут подсоединяться провода, на полоски из меди устанавливаются зажимы для контактов. Они располагаются таким образом, чтобы одна их часть находилась внутри ИК пленки, а вторая – снаружи.

Шаг 11

Клемма зажимается плоскогубцами.

Шаг 12

Полосы пленки фиксируются на поверхности теплоотражателя и между собой при помощи скотча, чтобы материал не сдвигался в процессе эксплуатации.

Шаг 13

Провода вставляются в клемму и фиксируются при помощи плоскогубцев.

Шаг 14

Все места подсоединения проводов к ИК пленке изолируются. На каждое место контакта используется по два кусочка изоляционного материала. Один закрепляется снаружи пленки, другим закрывается внутренняя сторона пленки

Важно следить, чтобы серебряные контакты по краям пленки были также заизолированы. Шаг 15

Датчик температуры монтируется под ИК пленку на черную графитовую полосу нагревателя и фиксируется при помощи кусочка изоляции

Шаг 16

Для датчика в теплоизоляционном слое при помощи ножа делается небольшой разрез. Датчик должен поместиться в него при опускании пленки.

Шаг 17

Вырезы на теплоотражателе делаются также под контакты и провода.

Шаг 18

Все провода в углублениях заклеиваются скотчем.

Шаг 19

На поверхности стены в выбранном месте устанавливается регулятор температуры, к которому подключаются провода согласно инструкции и схеме подключения, приложенным к терморегулятору.

Шаг 20

Производится тестирование системы. Система обогрева включается, температура пола устанавливается на показатель, не превышающий 30 градусов. Проверяется нагрев всех полос термопленки.

Шаг 21

ИК маты закрываются пленкой из полиэтилена для дополнительной защиты. Монтаж системы подогрева завершен.

Шаг 22

Производится укладка финишного покрытия для пола. Ламинат укладывается по обычной технологии поверх пленки. Работы производятся аккуратно, чтобы не повредить термопленку.

Монтаж теплого пленочного пола

Монтаж инфракрасного теплого пола под линолеум можно провести самостоятельно. Следуя пошаговой инструкции ИК пол укладывается в довольно короткие сроки. Этапы монтажных работ:

• подготовка поверхности, которая послужит основанием для инфракрасного пленочного пола;
• проведение замеров и планировка расположения нагревательного элемента;
• укладка термоизолятора;
• электромонтажные работы и установка терморегулятора;
• укладка линолеума.

Структура

Если производится монтаж теплого пола под линолеум своими руками на бетонное основание, то сначала проводят выравнивание плоскости. На ней не может быть выступов и щелей. Можно сделать под теплый пол стяжку из цементно-песчаной смеси.

На просохшую поверхность укладывается гидроизоляционный слой. Им может служить обычная пленка или слой битумной мастики. Поверх гидроизоляции накладывается клееная фанера или листы ОСП, которые скрепляются с основанием с помощью дюбелей. Крепления располагают поочередно.

Далее нужно провести замеры и подготовить план-схему расположения пленки в зависимости от расположения мебели. Например, прокладывать пленочное покрытие в той части, где расположится шкаф, нецелесообразно. Поскольку там, где будет находиться низкая мебель, конвекция воздуха очень слабая, и отопление этих частей комнаты неэффективно.

Если по поверхности пола расположена проводка, ИК пленку следует разместить в 50 мм от нее и хорошо изолировать. Нагревательные приборы (камины, духовки, печи) должны находиться не ближе, чем в 200 мм от пленки.

Необходимо рассчитать потребление электроэнергии, которое будет зависеть от площади обогрева. Данные о потреблении указываются изготовителем в инструкции к инфракрасному пленочному покрытию. Обычно эти показания составляют 200 Вт на 1 квадратный метр. В тех случаях, когда мощность подогрева превышает 3 кВт, необходимо монтировать дополнительную силовую проводку.

Схема

В случае сомнений можно проконсультироваться со специалистом электромонтажа. Он сможет оценить состояние проводки в помещении и при необходимости провести замену защитных устройств повышенной мощности. На этом этапе следует определить где будет находиться терморегулятор, к которому будет подводиться кабель.

Следующий шаг в работе — укладка термоизолятора с алюминиевой фольгой. Это необходимо для уменьшения потерь тепла. Термоизолятор толщиной в 5-6 мм укладывается максимально герметично, а стыки его полотен скрепляются скотчем.

Далее можно стелить пленочный теплый пол. Изготовитель наносит специальную маркировку, которая указывает как это сделать правильно. Пленка укладывается нижней стороной к термоизолятору.

2 этап – выбор оборудования и строительных материалов

Пленочный теплый пол продается комплектом, в который входит:

• инфракрасная пленка для теплого пола;
• соединительные клипсы;
• скотч;
• терморегулятор;
• датчик температуры.

Примечание. Комплектация зависит от производителя. Например,
системы heat plus, caleo содержат всё необходимое для работы.

Дополнительно нужно купить:

провод электрический (желательно медный, многожильный,
сечением 1,5-2,5 мм);

теплоизоляционный материал. Электрический инфракрасный
теплый пол допускает использование любого типа утеплителя: фольгированная
пленка (с полимерным напылением), вспененный полиэтилен, натуральная пробка и
т.п.

пленка гидроизоляции;

Инструмент: монтажный нож, ножницы, плоскогубцы, отвертка,
кусачки, скотч, молоток, тестер, буровая коронка (насадка для дрели), перфоратор,
угольник, карандаш.
