Тепловой насос вода вода — принцип действия, ход сооружения

Типы тепловых насосов

В зависимости от принципа работы тепловые насосы подразделяются на компрессионные и абсорбционные.

Компрессионные тепловые насосы всегда приводятся в действие с помощью механической энергии (электроэнергии), в то время как абсорбционные тепловые насосы могут также использовать теплоту в качестве источника энергии (с помощью электроэнергии или топлива).

В зависимости от источника отбора теплоты тепловые насосы подразделяются на:

1) геотермальные (используют теплоту земли, наземных либо подземных грунтовых вод);

2) воздушные (источником отбора теплоты является воздух);

3) использующие производную (вторичную) теплоту (например, теплоту трубопровода центрального отопления). Подобный вариант является наиболее целесообразным для промышленных объектов, где есть источники паразитной теплоты, которая требует утилизации.

Геотермальный тепловой насос может быть:

– замкнутого типа (горизонтальным, вертикальным или водным);

– открытого типа;

– с непосредственным теплообменом.

Рис. 1. Геотермальный тепловой насос

Рис. 2. Воздушный тепловой насос

Геотермальные тепловые насосы имеют такое устройство.

а) замкнутого типа:

– горизонтальные:

Коллектор размещается кольцами или извилисто в горизонтальных траншеях ниже глубины промерзания грунта (обычно от 1,2 м и более). Такой способ является наиболее экономически эффективным для жилых объектов при условии отсутствия дефицита земельной площади под контур.

– вертикальные:

Коллектор размещается вертикально в скважины глубиной до 200 м. Этот способ применяется в случаях, когда площадь земельного участка не позволяет разместить контур горизонтально или существует угроза повреждения ландшафта.

– водные:

Коллектор размещается извилисто либо кольцами в водоёме (озере, пруду, реке) ниже глубины промерзания. Это наиболее дешёвый вариант, но есть требования по минимальной глубине и объёму воды в водоёме для конкретного региона.

– с непосредственным теплообменом (DX – сокращенно от английского «direct exchange» – «прямой обмен»).

В отличие от предыдущих типов, хладагент компрессором теплового насоса подаётся по медным трубкам, расположенным:

– вертикально в скважинах длиной 30 м и диаметром 80 мм;

– под углом в скважинах длиной 15 м и диаметром 80 мм;

– горизонтально в грунте ниже глубины промерзания.

Циркуляция хладагента компрессором теплового насоса и теплообмен фреона напрямую через стенку медной трубы с более высокими показателями теплопроводности обеспечивает высокую эффективность и надёжность геотермальной отопительной системы.

б) открытого типа:

Подобная система использует в качестве теплообменной жидкости воду, циркулирующую непосредственно через систему геотермального теплового насоса в рамках открытого цикла, то есть вода после прохождения по системе возвращается в землю. Этот вариант возможно реализовать на практике лишь при наличии достаточного количества относительно чистой воды и при условии, что такой способ использования грунтовых вод не запрещён законодательством.

Рис. 3. Схема компрессионного теплового насоса: 1 – конденсатор; 2 – дроссель; 3 – испаритель; 4 – компрессор

Промышленные модели тепловых насосов по виду теплоносителя во входном и выходном контурах насосы делят на восемь типов: «грунтвода», «вода-вода», «воздух-вода», «грунт-воздух», «вода-воздух», «воздух-воздух» «фреон-вода», «фреон-воздух». Тепловые насосы могут использовать теплоту выпускаемого из помещения воздуха, при этом подогревать приточный воздух (рекуператоры).

Преимущества и недостатки тепловых насосов

К преимуществам тепловых насосов в первую очередь следует отнести экономичность: для передачи в систему отопления 1 кВтч тепловой энергии установке необходимо затратить всего 0,2-0,35 кВтч электроэнергии. Так как преобразование тепловой энергии в электрическую на крупных электростанциях происходит с КПД до 50 %, эффективность использования топлива при применении тепловых насосов повышается. Упрощаются требования к системам вентиляции помещений и повышается уровень пожарной безопасности. Все системы функционируют с использованием замкнутых контуров и практически не требуют эксплуатационных затрат, кроме стоимости электроэнергии, необходимой для работы оборудования.

Рис. 4. Схема использования теплоты от теплового насоса в доме

Рис. 5. Схемы тепловых насосов

Ещё одним преимуществом тепловых насосов является возможность переключения с режима отопления зимой на режим кондиционирования летом: просто вместо радиаторов к внешнему коллектору подключаются фэн-койлы или системы «холодный потолок».

Тепловой насос надёжен, его работой управляет автоматика. В процессе эксплуатации система не нуждается в специальном обслуживании, возможные манипуляции не требуют особых навыков и описаны в инструкции.

Важной особенностью системы является её сугубо индивидуальный характер для каждого потребителя, который заключается в оптимальном выборе стабильного источника низкопотенциальной энергии, расчете коэффициента преобразования, окупаемости и прочего. Тепловой насос компактен (его модуль по размерам не превышает обычный холодильник) и практически бесшумен

Тепловой насос компактен (его модуль по размерам не превышает обычный холодильник) и практически бесшумен.

К 2012 году в Японии работали более 3,5 миллионов установок, в Швеции около 500 тысяч домов обогревается тепловыми насосами.

Недостатки геотермальных тепловых насосов, используемых для отопления, – большую стоимость установленного оборудования, необходимость сложного и дорогого монтажа внешних подземных или подводных теплообменных контуров. Недостаток воздушных тепловых насосов – более низкий коэффициент преобразования теплоты, связанный с низкой температурой кипения хладагента во внешнем «воздушном» испарителе. Общий недостаток тепловых насосов – сравнительно низкая температура нагреваемой воды, в большинстве не более +50 °С ^ +60 °С, причём, чем выше температура нагреваемой воды, тем меньше эффективность и надёжность теплового насоса.

Классификация тепловых насосов по характеристике сред

Классификация теплонасосов достаточно объемна. Устройства делятся по роду рабочего тела, принципу изменения его физического состояния, использованию устройств преобразования, характеру необходимого для работы энергоносителя. Если учесть, что на рынке представлены модели с разнообразными комбинациями классификационных критериев, становится понятно, что достаточно трудно перечислить все. Однако можно рассмотреть основные принципы группового деления.

От параметров источника тепла и среды-получателя зависит монтаж, конструкция, а также конечные характеристики теплового насоса. Сегодня предлагается несколько типов инженерных решений.

Воздух-воздух

Теплонасосы воздух-воздух — самые распространенные устройства. Они компактны и достаточно просты. На механике такого типа работают бытовые кондиционеры с режимом отопления. Принцип действия прост:

  • уличный теплообменник охлаждается ниже температуры воздуха и отбирает тепло;
  • после сжатия поступающего фреона в радиатор его температура сильно возрастает;
  • вентилятор внутри комнаты, обдувая теплообменник, обогревает помещение.

Отбор энергии окружающей среды не обязательно производится внешним теплообменником. Для этой цели воздух может нагнетаться в расположенный в комнате блок. Именно так работают некоторые канальные системы.

Если в кондиционере происходит сжатие и расширение фреона, то в вихревых теплонасосах используется простой воздух. Механика работы аналогична: до поступления во внутренний теплообменник газ сжимается, а отдав энергию — задувается интенсивным потоком в камеру отбора тепла.

Вода-вода

Теплонасос типа вода-вода работает по тому же принципу, что и другие установки. Отличаются только среды передачи энергии. Оборудование оснащается погружными зондами, чтобы даже в условиях жесткой зимы добраться до горизонта грунтовых вод с положительной температурой.

В зависимости от потребностей отопления, теплонасосные системы вода-вода могут быть совершенно разного размера. К примеру, начиная от нескольких скважин, пробуренных вокруг частного дома, заканчивая расположенными непосредственно в водоносном слое теплообменниками большой площади, которые закладываются на этапе строительства здания.

Теплонасосы вода-вода отличаются большей производительностью и эффективной мощностью отдачи. Причина — в повышенной теплоемкости жидкости. Слой воды, в котором расположен зонд или теплообменник, быстро отдает энергию, а благодаря огромному объему незначительно снижает свои характеристики, способствуя стабильной работе системы. Также оборудование вода-вода отличается повышенным КПД.

Совет! В определенных условиях схема вода-вода может обойтись без промежуточных узлов в виде накопительных баков отопительной сети. Правильно оценивая существующие климатические условия и выбирая мощность установки, в доме устанавливается водонагреватель с тепловым насосом и организуется эффективная система теплый пол.

Вода-воздух, воздух-вода

Комбинированные системы нужно выбирать особенно внимательно. При этом тщательно оцениваются существующие климатические условия. Например, цикл теплового насоса класса вода-воздух имеет хорошую эффективность для отопления в регионах с сильными морозами. Система же воздух-вода в связке с теплым полом и накопительным бойлером вторичного нагрева способна показать максимальные результаты экономии на территориях, где температура воздуха редко падает ниже -5…-10 градусов.

Расплав (рассол)-вода

Теплонасос данного класса — своеобразный универсал. Он может применяться буквально везде. Показатели его полезной тепловой мощности постоянны и стабильны. Принцип работы рассольно-водного устройства основан на отборе тепла, прежде всего, из почвы, имеющей нормальные показатели влажности или заболоченной.

Расчет теплового насоса класса рассол-вода делается по уровню потребности в энергии для отопления. Методик ее количественного определения предостаточно

Можно произвести максимально четкий расчет, принимая во внимание материал стен дома, конструкции окон, характер почвы, средневзвешенную температуру воздуха и многое другое

Производители рассольно-водных систем предлагают различные варианты моделей, отличающихся мощностью потребления узла преобразования, конструкцией и габаритами внешних теплообменников, параметрами выходного контура. Выбрать оптимальный теплонасос по заранее сформированному списку требований несложно.

Что такое тепловой насос для отопления частного дома? Как работает?

Специальное устройство, которое способно извлекать тепло из окружающей среды называется тепловой насос.

Применяются такие приборы в качестве основного или дополнительного метода обогрева помещений. Некоторые устройства также работают на пассивное охлаждение здания — при этом насос применяется как для летнего охлаждения, так и для зимнего обогрева.

В качестве топлива используется энергия окружающей среды. Такой обогреватель извлекает тепло из воздуха, воды, грунтовых вод и так далее, поэтому это устройство относят к классу возобновляемых источников энергии.

Важно! Для работы таких насосов требуется подключение к электросети. В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан

В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло).

Большинство приспособлений работают как при положительных, так и при отрицательных температурах, однако КПД устройства напрямую зависит от внешних условий (т. е. чем выше температура окружающей среды, тем мощнее будет устройство). В общем случае прибор работает следующий образом:

  1. Тепловой насос вступает в контакт с окружающими условиями. Обычно аппарат извлекает тепло из земли, воздуха или воды (в зависимости от типа устройства).
  2. Внутри прибора установлен специальный испаритель, который заполнен хладагентом.
  3. При контакте с внешней средой хладагент закипает и испаряется.
  4. После этого хладагент в виде пара поступает в компрессор.
  5. Там он сжимается — благодаря этому серьёзно повышается его температура.
  6. После этого разогретый газ поступает в систему отопления, что приводит к нагреванию основного теплоносителя, который и используется для отопления помещений.
  7. Хладагент понемногу охлаждается. В конце он превращается обратно в жидкость.
  8. Потом жидкий хладагент поступает в специальный клапан, который серьёзно понижает его температуру.
  9. В конце хладагент вновь попадает в испаритель, после чего цикл нагрева повторяется.

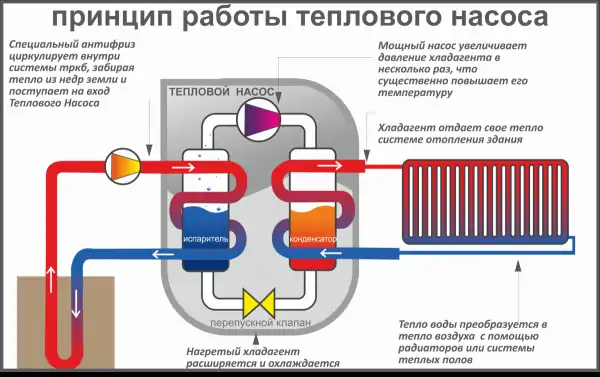

Фото 1. Принцип работы теплового насоса типа грунт-вода. Синим цветом показан холодный теплоноситель, красным – горячий.

Преимущества:

  • Экологичность. Такие устройства относятся к возобновляемым источникам энергии, которые не загрязняют атмосферу своими выбросами (тогда как в случае использования природного газа образуются вредные парниковые испарения, а для производства электроэнергии часто применяется сжигание угля, из-за чего также загрязняется воздух).
  • Хорошая альтернатива газу. Тепловой насос идеально подойдёт для отопления помещений в случаях, когда использование газа затруднительно по тем или иным причинам (например, когда дом находится вдали ото всех основных инженерных сетей). Насос также выгодно отличается от газового отопления тем, что для установки такого прибора не требуется получать государственное разрешение (но при бурении глубокой скважины его все же придётся получить).
  • Недорогой дополнительный источник тепла. Насос идеально подойдёт в качестве дешёвого вспомогательного источника питания (оптимальный вариант — применение газа зимой и насоса — весной и осенью).

Недостатки:

  1. Тепловые ограничения в случае использования водяных насосов. Все тепловые аппараты хорошо функционируют при положительных температурах, тогда как в случае работы при отрицательных температурах многие насосы перестают работать. В основном это связано с тем, что при этом вода замерзает, что делает невозможным её применение как источника тепла.
  2. Могут появиться проблемы с устройствами, которые в качестве тепла используют воду. Если для нагрева применяется вода, то потребуется найти её стабильный источник. Чаще всего для этого следует пробурить скважину, благодаря чему расходы на монтаж устройства могут возрасти.

Внимание! Насосы обычно стоят в 5—10 раз дороже газового котла, следовательно использование таких приборов в целях экономии в ряде случаев может быть нецелесообразно (чтобы насос окупился, потребуется подождать несколько лет)

Тепловые насосы и устройства геотермального кондиционирования

Почти четверть энергии, вырабатываемой в мире сегодня, является экологически чистой, а одну восьмую часть получают без сжигания биологических масс. Наиболее эффективным и практически неисчерпаемым источником энергии можно по праву считать ресурс, скрытый в недрах нашей планеты — геотермальную теплоту. Примечательно, что направление передачи энергии можно обратить: в жаркое время года почва может эффективно поглощать теплоту. Этот двухсторонний процесс принято называть геотермальным кондиционированием.

Для сбора и преобразования тепловой энергии применяются специальные установки — так называемые тепловые насосы. Благодаря высокому КПД и незначительным энергозатратам при работе они приобретают все большую популярность.

Сама идея работы таких установок далеко не нова. В 50-х годах XIX века уже был сконструирован и запатентован первый прототип, ориентированный на массовое производство. Идея лорда Кельвина в то время не получила практического применения из-за того, что понятие энергетического кризиса было еще неведомо, но спустя почти одно столетие Роберт Вебер (Robert C. Webber) начал успешно применять такие системы в быту и промышленности. Поразительно, что еще в далеком 1931 году в знаменитом небоскребе Эмпайр-Стейт-билдинг была применена технология геотермального отопления, основанная на работе тепловых насосов. В России и на постсоветском пространстве геотермальные источники энергии используются еще со времен СССР, а производственные комплексы позволяют выпускать необходимое оборудование без привлечения иностранных партнеров.

Преимущества тепловых насосов и целесообразность их установки

Как заявлено в рекламе, главное преимущество тепловых насосов — экономичность отопления. В какой-то мере все работает именно так. Если теплонасос имеет среду отбора энергии, обеспечивающую оптимальные показатели температуры, установка работает эффективно, расходы на отопление снижаются примерно на 70-80%. Однако всегда есть случаи, когда теплонасос может быть нерациональным вложением средств.

Эффективность работы теплового насоса обуславливается следующими технологическими характеристиками:

  • параметр граничного предела снижения температуры рабочим телом;
  • минимальная разница в температурах внешнего обменника и окружающей среды, при которой отбор тепла крайне мал;
  • уровень потребления энергии и отдачи полезной тепловой мощности.

Целесообразность применения теплонасоса зависит от нескольких факторов.

  1. Территории, где такое оборудование не показывает хороших результатов — регионы с морозными зимами и низкими среднесуточными температурами. В этом случае, теплонасос просто не способен отобрать достаточно тепла из окружающей среды, вплотную приближаясь к зоне нулевой эффективности. В первую очередь, это касается систем воздух-воздух.
  2. При росте объемов отапливаемого пространства технологические параметры теплонасоса увеличиваются почти в геометрической прогрессии. Становятся габаритнее теплообменники, размер и количество зондов погружения в воду или землю увеличиваются. В определенной точке стоимость теплонасоса для отопления, необходимые траты на его монтаж и обслуживание, а также оплату потребленной мощности становятся просто нерациональными вложениями. Гораздо дешевле создать классическую газовую схему отопления с котлом.
  3. Чем сложнее система, тем дороже и проблематичнее ее ремонт в случае поломки. Это негативное дополнение к размеру отапливаемой площади и характеристикам климатической зоны.

Совет! В целом, использование теплового насоса в качестве единственного источника тепла для дома может рассматриваться только в ограниченном числе ситуаций. Всегда разумно применять систему комплексного обеспечения. Здесь количество возможных комбинаций ограничено только доступными источниками энергии и финансовыми возможностями владельца.

Классика — это тепловой насос и газовый/твердотопливный котел, работающие в связке. Идея проста: продукты сгорания топлива выводятся по широкой трубе. В ней располагается обменник теплонасоса. В системе отопления и горячего водоснабжения устанавливаются накопительные емкости и бойлер косвенного нагрева. Оборудование (котел и насос) активируется одновременно при падении температуры жидкости в распределительной сети. Работая в паре, они практически полностью утилизируют энергию сгорающего топлива, показывая близкие к максимуму показатели эффективности.

Система с адаптацией к характеристикам окружающей среды построена на термонасосе, вентиляторном блоке, тепловой пушке любого класса. При достаточно высокой температуре воздуха на улице (до -5…-10 градусов Цельсия) теплонасос работает в штатном режиме, обеспечивая достаточную отдачу мощности для отопления. Особенность конструкции системы — расположение его внешнего теплообменника в отдельном вентиляционном канале. При падении температуры на улице ниже оптимальной отметки подаваемый воздух нагревается тепловой пушкой (дизельной, электрической или газовой).

Специфика применения и работы

Тепловой насос продуктивно работает исключительно в температурном диапазоне от -5 до +7 градусов. При температуре воздуха от +7 система будет вырабатывать больше тепла, чем необходимо, а при показателе ниже -5 – недостаточно для обогрева. Это связано с тем, что концентрированный фреон, находящийся в конструкции, закипает при температуре -55 градусов.

  • При устройстве теплового насоса воздух вода на фасаде дома появится небольшой по размерам аккуратный прибор.
  • Как и любой тепловой насос, система воздух-вода состоит из двух взаимосвязанных частей: внешней и внутренней.
  • Расположенный внутри дома блок оборудования перерабатывает заимствованную у воздуха энергию, нагревая воду для контуров отопления и ГВС.
  • При необходимости увеличить производительность системы внешний комплекс дополняется необходим количеством модулей.
  • Тепловые насосы воздух-вода отлично справляются с нагревом воды, задействованной в системах отопления.
  • Тепловые установки воздух вода обеспечат теплой водой санузлы и кухни частных домов с автономными инженерными системами.
  • Один из самых распространенных потребителей энергии тепловых насосов воздух-вода — водяной теплый пол.
  • К тепловому насосу как к источнику энергии подключают низкотемпературные контуры.

Теоретически система может вырабатывать тепло и в 30-градусный мороз, но его будет недостаточно для обогрева, ведь теплопроизводительность напрямую зависит от разности температуры кипения хладагента и температуры воздуха.

Поэтому жителям Северных регионов, где холода наступают раньше, эта система не подойдет, а в домах Южных областей она сможет эффективно прослужить несколько холодных месяцев.

Также само помещение должно быть хорошо утеплено снаружи, обладать встроенными многокамерными окнами, обеспечивающими лучшую теплоизоляцию, чем обычные деревянные или пластиковые.


Тепловой насос лучше всего взаимодействует с водяной системой «теплый пол», не требующей нагрева теплоносителя свыше 40 – 45º С

Устройство домашней сборки идеально подойдет для снабжения теплом гаража, теплицы, подсобных помещений, небольшого частного бассейна и др. Система обычно используется в качестве дополнительного обогрева.

Электрокотел или иное традиционное оборудование для отопительного сезона потребуется в любом случае. Во время сильных морозов (-15-30 градусов) тепловой насос рекомендуется выключать, чтобы избежать растрат электроэнергии, ведь в этот период его эффективность составляет не больше 10%.


Тепловые насосы поставляют достаточное количество энергии для обогрева воды в крытых частных бассейнах (+)

Почему тепловой насос?

длительным сроком работы

Все виды энергоносителей с каждым сроком дорожают, поэтому рачительные хозяева готовы установить дорогостоящее оборудование, которое окупится за счет работы без использования искусственного топлива. Приобретение жидкого, газообразного или твердого топлива не требуется для эффективной работы теплового насоса.

В частных домах большой площади применение теплового насоса совместно с резервным способом отопления позволяет окупить вложенные затраты на шестом году эксплуатации. При этом на 1 кВт затраченной электроэнергии выделяется около 6 кВт тепловой. Тепловой насос позволяет получить температуру воды в системе до 70ºС.

В доме с установленным тепловым насосом не придется пользоваться услугами кондиционера, так как в летний период по контуру циркулирует теплоноситель, который охлаждается в земле до температуры 6ºС. По стоимости это дешевле, чем использование отдельных систем охлаждения воздуха. Чтобы сделать работу насоса еще более эффективной, к нему подключают дополнительные ветки обогрева бассейна, а летом используется энергия из солнечных батарей.

Тепловой насос в действии

Под твердой корой и мантией планеты находится раскаленное ядро. Еще долгие годы, на протяжении жизни многих поколений землян, ядро не изменит своей температуры, и будет подогревать наш общий дом изнутри. В зависимости от климатических условий на глубине уже около 50– 60 м температура земли находится в пределах 10–14ºС. Даже в вечной мерзлоте пользование тепловым насосом возможно, только глубину заложения труб придется увеличить.

Как это работает

Оборудование предназначается для сбора низкой температуры окружающей среды на глубине, преобразования ее в высокотемпературную энергию и переноса в систему отопления дома. Планета постоянно выделяет тепло, которое используется для обогрева жилища. Тепло получают из окружающего воздуха и воды, которые аккумулируют солнечную энергию.

По сути, тепловой насос представляет собой агрегат, напоминающий работу холодильного оборудования. Только у холодильника испаритель расположен так, что сбрасывает ненужное тепло, а у теплового насоса он находится в постоянном контакте с источником природного тепла:

  • с применением вертикальных или косых скважин взаимодействует с массивом земли, расположенным ниже точки замерзания;
  • применение труб на глубине теплых озерах и реках позволяет собрать энергию незамерзающих водяных потоков;
  • специальные приспособления собирают температуру теплого воздуха снаружи жилища.

Движение топливного носителя по системе организуется при помощи компрессора. Для повышения температуры, собранной на глубине земли применяется система зауженных воронок. Проходя по ним под давлением, носитель сжимается и увеличивает температуру. Конденсатор, установленный в системе отдает энергию для нагревания жидкости в отопительной системе, которая в итоге поступает в радиаторы внутреннего контура отопления дома.

Для использования теплового насоса круглый год система снабжается двумя теплообменниками. Испаритель одного сбрасывает охлаждающую энергию, а второй работает поставщиком тепла для нагрева помещения. Источником для сбора тепла являются недра земли, дно незамерзающих водоемов или воздушные массы, у которого трубы большой протяженности заимствуют низкотемпературную энергию.

Конструктивная схема насоса частного дома

  • система труб наружного, иногда удаленного сбора, в которых постоянно движется носитель тепла;
  • рабочая система коллектора, включающая в себя компрессор, трубы, теплообменники, клапаны и воронки различного действия;
  • внутренняя отопительная система дома с трубами и радиаторами или система воздушного охлаждения.

Эксплуатационный срок, в течение которого не будут происходить поломки топливного оборудования, производители и монтажники насосов называют в 20 лет. Но такое утверждение маловероятно, так как законы физики никто не отменял, а постоянно трущиеся и двигающиеся части выйдут из строя раньше. Оптимальным сроком работы без ремонта и замены деталей можно обозначить цифру в 10 лет.

Как подобрать тепловой отопительный насос воздух-вода

Правильно выбрав тепловой насос для отопления дома воздух-вода, можно раз и навсегда решить вопрос обогрева жилых и промышленных помещений. Подбор подходящей тепловой станции выполняют следующим образом:

  • Тип корпуса – производители предлагают две базовых конструкции. Низкотемпературный моноблочный тепловой насос типа воздух-вода примечателен тем, что в помещении не устанавливается никакого оборудования, все необходимые узлы расположены на улице (либо в отдельном изолированном помещении). В дом входит только подающий и обратный трубопровод отопления. Сплит – системы, больше предназначены для бытового использования. Внешний блок устанавливается на улице и подключается к емкости накопителю. Разогретый фреон разогревает конденсатор, который методом косвенного нагрева передает тепло жидкости, используемой в качестве теплоносителя.
  • Функциональные возможности – некоторые модели предназначены для подключения только к системе водяного обогрева здания. Применение других теплонасосов воздух-вода, подходит для отопления и горячего водоснабжения.
  • Зависимость производительности от температуры окружающей среды – бытовые модели обычно ограничены температурой от +45°С до -15°С, можно приобрести оборудование, способное вырабатывать тепловую энергию даже при -25-32°С. Эффективность системы отопления дома с ТН воздух – вода, напрямую зависит от этого параметра.

Дополнительно, к параметрам при выборе, обращают внимание на мощность оборудования, компанию производителя, выпускающую теплонасос и себестоимость установки, включая проведение монтажных работ

Как сделать расчет необходимой мощности ТН воздух-вода

Существует два понятия, предварительный (в первом приближении) и проектный расчёт мощности. Первый можно выполнить самостоятельно, второй делает специализированное учреждение. В первом приближении, на каждый квадратный метр рассчитывают 70 Вт мощности ТН. Дальнейшие расчеты выполняют следующим образом:

  1. Подсчитывают общую отапливаемую площадь.
  2. Умножают полученную сумму на 0,7.
  3. Полученный результат будет соответствовать минимально необходимой мощности оборудования.

Чтобы обеспечить максимальную экономичность отопления дома с помощью теплового насоса системы воздух-вода, потребуется грамотная проектная документация и квалифицированное выполнение монтажных работ.

Производители тепловых насосов отопления воздух-вода

Буквально 10 лет назад, на рынке предлагались всего несколько моделей тепловых насосов. Сегодня выбор стал намного больше. Ведущие немецкие производители, российские, японские и китайские компании, выпускают оборудование, с той или иной долей теплоэффективности.

Судя по отзывам покупателей, наиболее востребованными являются насосы следующих компаний:

  • Viessmann – более 30 лет занимается выпуском тепловых насосов. С тех пор, продукция компании существенно изменилась. Были учтены пожелания потребителей, внедрены новые технологии. В ТН Viessmann используется инновационная автоматика, полностью регулирующая весь процесс работы, оптимизирующая процесс обогрева, в согласии с погодными условиями.
  • Buderus – модели отличаются высокой производительностью. Предназначены для бытового и промышленного применения. Полностью соответствуют особенностям отечественной эксплуатации. В серии Buderus предлагаются насосы для обогрева площади до 500 м² и выше.
  • Stiebel Eltron – еще одна немецкая компания, пользующаяся неизменным спросом у отечественного потребителя. В качестве достоинств можно выделить большой ассортимент предлагаемого оборудования, функциональность устройств и возможность подбора по индивидуальным запросам. Модели Stiebel Eltron имеют высокий уровень СОР и отличаются экономичностью.
  • Heliotherm – австрийские теплонасосы, имеющие один из лучших показателей СОР среди всего термального оборудования. Имеют официальное представительство в РФ, что во многом облегчает монтаж, обслуживание систем и выполнение гарантийных обязательств. Теплонасосами Heliotherm оснащены более 15 000 различных объектов.

Стоимость установки ТН воздух-вода

Последние модели тепловых насосов обойдутся в 160-1200 тыс. руб. Цена варьируется, в зависимости от производителя. На стоимость сильно влияет «раскрученность» бренда. Китайские модели, имеют меньшую цену, но и уступают по надежности и показателям СОР.

Монтаж теплонасосов воздух-вода обычно входит в стоимость. Большинство производителей, дополнительно, бесплатно делают проект и предоставляют другие услуги по обслуживанию. Рассчитать полную стоимость, включая покупку ТН и его установку можно с помощью он-лайн калькуляторов.

Отбор теплоты от горной породы

Скальная порода требует бурения скважины на достаточную глубину (100-200 метров) или нескольких таких скважин. В скважину опускается U-образный груз с двумя пластиковыми трубками, составляющими контур. Трубки заполняются антифризом. По экологическим соображениям это 30 % раствор этилового спирта. Скважина заполняется грунтовыми водами естественным путём, и вода проводит теплоту от камня к теплоносителю. При недостаточной длине скважины или попытке получить от грунта сверхрасчётную мощность, эта вода и даже антифриз могут замёрзнуть, что и ограничивает максимальную тепловую мощность таких систем. Именно температура возвращаемого антифриза и служит одним из показателей для схемы автоматики. Ориентировочно на 1 погонный метр скважины приходится 50-60 Вт тепловой мощности. Таким образом, для установки теплового насоса производительностью 10 кВт необходима скважина глубиной около 170 м. Нецелесообразно бурить глубже 200 метров, дешевле сделать несколько скважин меньшей глубины через 10- 0 метров друг от друга. Даже для сравнительно небольшого дома площадью в 110-120 м2 при небольшом энергопотреблении срок окупаемости 10-15 лет. Почти все имеющиеся на рынке установки работают и летом, при этом теплота (по сути солнечная энергия) отбирается из помещения и рассеивается в породе или грунтовых водах. В скандинавских странах со скальным грунтом гранит выполняет роль массивного радиатора, получающего теплоту летом (днём) и рассеивающего его обратно зимой (ночью). Также теплота постоянно приходит из недр Земли и от грунтовых вод.

Преимущества тепловых насосов

У тепловых насосов есть ряд существенных преимуществ:

  • В первую очередь стоит отметить долговечность таких систем. Тепловые насосы могут работать 20-25 лет, после чего компрессор насоса может быть заменен и система продолжит свою работу.
  • Кроме того, системы тепловых насосов безопасны, поскольку отсутствуют топливо, открытый огонь и опасные газы.
  • Следующий положительный фак — экологическая чистота системы, которая в процессе функционирования не образует вредные окислы, а применяемые в них фреоны не содержат хлороуглеродов.

Основным недостатком системы является высокая стоимость. В связи с этим, выбирая тепловой насос, не стоит заказывать оборудование максимальной мощности. Это неоправданно дорого и не имеет смысла, так как фактическое количество холодных дней обычно не превышает двух-трех недель за год. Оптимальный тепловой насос должен иметь мощность, равную 60 — 80% от максимальной. А для покрытия пиковых нагрузок можно установить резервный котел с традиционным видом топлива либо использовать встроенные в тепловые насосы ТЭНы.

Обзор производителей

Расходы на монтаж с учетом стоимости скважин могут составить от 5 до 10 тысяч долларов. При использовании открытого водоема будет дешевле в 1,5—2 раза.

Производители тепловых насосов делятся на три ценовых категории:

  1. Дешевые китайские. Например, Meeting (КНР), максимальная мощность — 7 кВт, отапливаемая площадь — 50—100 м2, цена — 95200 руб.
  2. Под американским брендом производятся в том же Китае. Например, Mammoth (США/КНР), максимальная мощность — 7,8 кВт, отапливаемая площадь — 50 м2, цена — 261000 руб.
  3. Самые дорогие традиционно — немецкие. Например, Stiebel Eltron (ФРГ), максимальная мощность — 9,9 кВт, отапливаемая площадь — 50 м2, цена — 645000 руб.

Рекомендуется выбрать оператора, предоставляющего весь комплекс услуг:

  • проектирование;
  • поставка;
  • монтаж;
  • пусконаладочные работы;
  • сервисное обслуживание.

Цены на разные модели тепловых насосов

тепловой насос

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
