Воздушный теплообменник на дымоход своими руками: примеры изготовления и советы от мастеров

Как установить теплообменник «труба в трубе» на дымоход

Эта витая конструкция считается самой простой. Она является прямоточной, поэтому многое будет зависеть от диаметра навиваемой трубки и скорости движения воды внутри нее. Здесь соотношения такие:

• Чем больше диаметр змеевика, тем больше в нем объема воды, который придется дольше нагревать.
• Чем быстрее движется по виткам вода, тем меньше она забирает тепловой энергии, просто не успевая.

Решить эти две проблемы можно двумя способами:

1. Увеличить длину трубы, скручиваемую в змеевик. То есть вода как можно дольше должна находиться внутри теплообменника.
2. Установить перед змеевиком отсекающий вентиль, с помощью которого можно было бы контролировать подачу жидкости. Таким способом можно увеличивать или уменьшать скорость движения воды.

Монтаж водяного теплообменника этого типа проводится на стадии установки дымохода. Потому что надо в змеевик вставить дымоходные трубы.

Для этого потребуется:

• труба из меди, алюминия или стали длиною 3 м;
• два гибких шланга для подключения к системе горячего водоснабжения, требуемой длины;
• вентиль.

Как правильно согнут трубу в змеевик

Самое сложное – согнуть трубу в змеевик. Если это стальное изделие диаметром меньше 25 мм, то ее можно согнуть на ручном трубогибе. Если диаметр больше данного значения, или используется алюминиевая, медная труба, то без нагрева их не обойтись. Для этого используется стандартная газовая горелка, работающая на пропане.

Следующий этап – нарезка резьбы на конце змеевика. Для этого используют лерку. Если теплообменник изготовлен из стальной трубы, то к концам можно приварить электросваркой сгоны с соответствующим диаметром под гибкие переходные шланги.

Все готово, можно монтировать теплообменник. Чтобы он не спадал с дымохода, можно его прикрепить к нему с помощью пайки. При этом увеличиться и теплообмен между двумя элементами. Далее в нижней части вкручивается вентиль, к нему гибкая вставка, которая противоположным концом присоединяется к водопроводу.

Змеевик из медной трубы на дымоходе печки

У теплообменников этого типа есть один серьезный недостаток. Если его не использовать при эксплуатируемой печке, то вода внутри трубок закипит. А это недалеко и до гидроудара, который может разорвать стыки соединений.

Чисто конструктивно теплообменник этого типа представляет собой бак, в котором установлена труба диаметром чуть больше диаметра дымохода. К примеру, если размер последнего 115 мм, то трубный участок должен быть в сечении 120 мм. То есть дымоход должен свободной пройти сквозь теплообменный аппарат.

Можно подойти к решению монтажа теплообменника с другой стороны. То есть диаметры двух трубных элементов выбираются одного сечения. Но соединяться они должны раструбным способом, как все элементы дымоходной системы. Это когда у участка трубного элемента один конец имеет стандартный диаметр, а второй немного расширен.

Трубы из нержавейки с раструбами на концах

То есть получается, что труба, формирующая сквозной проход через водяной бак, становится после сборки частью дымохода. Этот вариант более эффективный в плане передачи тепловой энергии от угарных газов воде, потому что в конструкции теплообменника нет воздушной прослойки, как в первом случае.

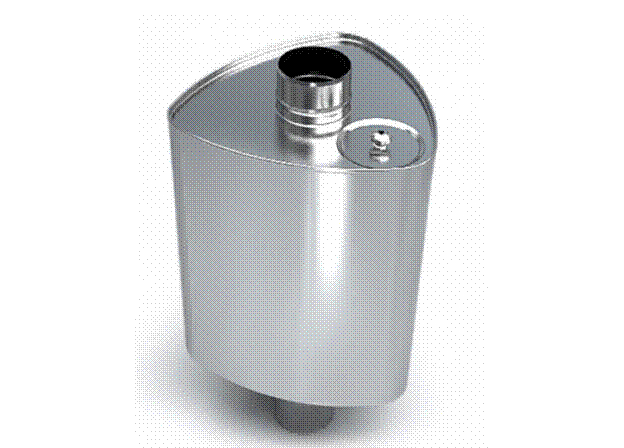

Необычная форма водяного бака теплообменника

Отметим, что баки для воды, устанавливаемые на дымоходы, сегодня продаются в готовом виде, но их несложно сделать своими руками. Для этого надо иметь навыки работы со сварочным аппаратом и некоторыми видами слесарных инструментов. Проще – приобрести готовое изделие определенного объема, в котором уже вмонтирована труба под дымоход требуемого сечения. Здесь же установлены патрубки (штуцера) под подачу и выход воды.

Сборка всей конструкции основывается на создании герметичных соединений. Поэтому стыки обязательно промазываются жаропрочными герметиками.

Теплообменник «труба в трубе» в полной сборке

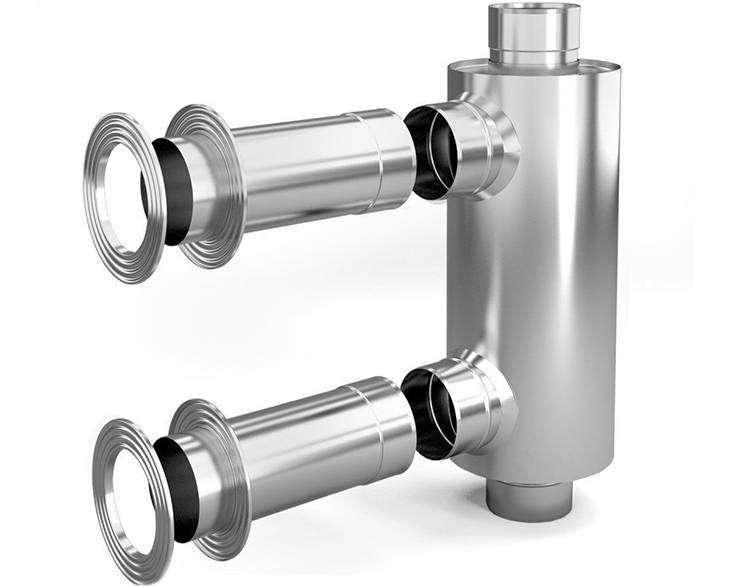

Бак с подключением водяного контура

Теплообменник в виде бака, расположенного вокруг дымохода, делают из нержавейки или оцинкованной жести. При этом следует учесть конструкцию печи. Если в ней предусмотрен режим дожигания дымовых газов, и температура дыма на выходе из печи не превышает 200 градусов, можно использовать любой материал для изготовления теплообменника.

В простых печах без дымооборота значение температуры дыма на выходе может достигать 500 градусов Цельсия. В этом случае необходимо использовать нержавейку, так как цинковое покрытие при сильном нагреве выделяет вредные вещества.

Чаще всего теплообменники такого типа устанавливают на банную печь и используют в качестве нагревателя воды для ГВС. Бачок оснащают штуцерами в верхней и нижней его части, к ним подключают трубы, выведенные в систему. Бак для горячей воды при этом устанавливают в душевой или парилке. Возможно использовать такую систему и для отопления подсобного помещения или гаража.

Изготовление бака: пошаговая инструкция и видео

Теплообменники для промышленных печей продаются в комплекте с некоторыми модификациями, при установке новой печки можно подобрать подходящую модель с уже готовым водяным контуром. Также можно сделать теплообменник на дымоход своими руками. Для его изготовления необходимы следующие материалы:

• отрезки трубы из нержавеющей стали разного диаметра с толщиной стенок 1,5-2 мм, листовая сталь;
• 2 штуцера на 1 дюйм или ¾ дюйма для подключения к системе;
• бак-накопитель из нержавейки или оцинкованной стали объемом от 50 до 100 литров;
• медные или стальные трубы или гибкая подводка для ГВС;
• шаровый вентиль для слива теплоносителя.

Последовательность изготовления для банной печи или буржуйки:

1. 1. Работы начинают с подготовки чертежа. Размеры бака, устанавливаемого на дымоход, зависят от диаметра трубы и типа печи. Печи простой конструкции с прямым дымоходом отличаются высокой температурой дымовых газов на выходе, поэтому размеры теплообменника могут быть достаточно большими: до 0,5 м высотой.

1. Диаметр внутренних стенок бака должен обеспечивать плотную посадку теплообменника на дымовой патрубок. Диаметр внешних стенок бака может превышать диаметр внутренних в 1,5-2,5 раза. Такие размеры обеспечат быстрый прогрев и хорошую циркуляцию теплоносителя. Печи с низкой температурой дымовых газов лучше комплектовать баком, имеющим небольшие размеры, чтобы ускорит его прогрев и избежать образования конденсата и ухудшения тяги.
2. С помощью сварочного инвертора соединяют детали заготовки, следя за герметичностью швов. В нижней и верхней части бака приваривают штуцера для подачи и отбора воды.
3. Бак устанавливают на дымовой штуцер печи внатяг, промазывая соединительный шов жаропрочным силикатным герметиком. Сверху на бак-теплообменник аналогичным образом ставят переходник с неутепленной трубы на утепленную и выводят дымоход из помещения через потолок или стену.
4. Подключают теплообменник к системе и баку-накопителю. При этом выдерживают необходимый градус наклона: труба подачи холодной воды, подсоединяемая к нижнему штуцеру, должна иметь угол не менее 1-2 градусов относительно горизонтальной плоскости, трубу подачи нагретой воду подсоединяют к верхнему штуцеру и с уклоном не менее 30 градусов выводят к накопительной емкости. Накопитель должен располагаться выше уровня теплообменника.
5. В нижней точке системы устанавливают сливной кран. В бане его можно совместить с краном забора теплой воды для парилки.
6. Перед началом эксплуатации систему необходимо заполнить водой, в противном случае металл перегреется, и его поведет, что может привести к нарушению герметичности сварных швов и утечкам.
7. Подачу воды в бак-накопитель можно сделать как ручную, так и автоматическую с помощью поплавкового крана. При ручном заполнении рекомендуется вывести на его внешнюю стенку прозрачную трубку для контроля уровня воды в баке, чтобы не запустить систему на сухую.

Для хорошей циркуляции теплоносителя необходимо использовать трубы с диаметром не менее ¾ дюйма, а их общая протяженность до накопительного бака не должна превышать 3 метра!

Теплообменник-водонагреватель, сделанный своими руками, показан на видео.

Виды

Виды теплообменников разделяются по конструкции, месту расположения и по материалу изготовления. Для каждого конкретного случая можно подобрать совокупность этих видов.

Совмещая конструкцию и материал, правильно разместив – можно неплохо поднять КПД кирпичной печи. Стоит рассмотреть – как сделать теплообменник для печи без лишних затрат. Разбирая виды существующих конструкций можно подобрать самый оптимальный теплообменник для той или иной планировки.

Змеевик. Создается из трубы, свёрнутую в виде спирали, длинной несколько метров. Такой водяной теплообменник для печи, устанавливается в ёмкость с жидким теплоносителем. Концы трубы развальцовывают в стенки, позволяя теплоносителю циркулировать внутри, попутно нагревая воду в баке. При правильно рассчитанной длине змеевика, материала его изготовления, количества колец можно ускорить нагрев воды. Так же часть змеевика, остающаяся на воздухе, увеличивает скорость прогрева помещения.
Теплообменник с емкостью. Бак и труба теплообменника для печи, проведена непосредственно вблизи топочного отделения. Нужно строго соблюсти градус наклонов подводимых труб, для достижения естественной циркуляции. В некоторых случаях приходится ставить электрический насос для этих целей. В этом решении есть свои плюсы – вода нагревается непосредственно пропускаясь через трубу, огибающую топку. Такое решение повышает скорость нагрева. Обычно используется для отопительного контура.
Трубная доска. Состоит из двух полностью герметичных ёмкостей и большого количества мелких труб. Основные трубы-ёмкости, расположены на разных частях, около топочного пространства и связаны трубами. В местах соединения происходит теплообмен. Такая конструкция используется в отоплении большого пространства, вплоть до многоэтажек

Эксплуатация такого теплообменника усложнена, поскольку приходится соблюдать меры предосторожности. Здесь важен химический состав воды, из-за образования накипи возможны прорывы стенок.
Водяная рубашка

Этот теплообменник сложнее всего создать своими руками. Его конструкция – два герметичных резервуара, расположены один в другом. Эффективна и проста в эксплуатации – теплообменник для печи из трубы. Позволяет быстро проистекать теплообмену, но сложна в изготовлении – требует профессиональных навыков.

Как установить теплообменник своими руками: инструкция

Установка теплообменника на дымоход происходит на базе уже готовой емкости, (например, модель “Ермак”), которую можно приобрести в магазине, либо изготовить самостоятельно из листовой нержавеющей стали или медной трубки.

Как выбрать металл для изготовления устройства

Для изготовления теплообменников используют следующие виды металла:

• нержавеющая сталь;
• оцинкованная жесть;
• медь.

Выбор зависит от конструкции печи, ее мощности и температурного режима.

Если рабочая температура печного оборудования не превышает 200 градусов, то для установки теплообменника подойдет любой металл.

Если печь нагревается выше 200 градусов, то использовать тонкостенные баки из оцинковки не рекомендуется, поскольку высокая температура может деформировать емкость.

Для теплообменника в виде змеевика (трубки, которая устанавливается спирально вокруг дымохода) используется медь как оптимальный металл по части пластичности, теплопроводности, прочности и устойчивости к коррозии.

При желании можно изготовить змеевик самостоятельно, согнув трубу спиралью таким образом, чтобы ее внутренний диаметр был на 1-2 мм больше трубы дымохода.

Установка теплообменника самоварного типа

Установка теплообменника — дело не совсем простое, и требует опыта в сварочных работах и знания принципов работы отопительных систем.

Монтаж выполняется на основе готового металлического бака:

• Емкость теплообменника устанавливается непосредственно на трубу дымохода, которая должна быть прочно закреплена на каменке.
• Выше по ходу трубы после теплообменника устанавливается шиберная заслонка дымохода.
• После выбора места для установки накопительного бака (это может быть парная, душевая, предбанник) на стену крепится опорная реечная конструкция.
• Бак фиксируется на опоре с помощью саморезов строго вертикально. Если бак имеет большой объем (от 120 литров), можно использовать кронштейны, которые устанавливаются на стену.
• К входному патрубку бака подключается обратный клапан (в случае открытого типа контура).
• К выходному патрубку емкости подключается кран для слива воды (он должен быть предусмотрен, если печное отопление используется сезонно).
• К теплообменнику через штуцеры подключаются отводящий и подводящий патрубки, идущие к накопительному баку.
• После подключения всех подводящих и отводящих труб теплообменник приваривается к трубе дымохода с обеих сторон.
• Патрубки, ведущие к накопительному баку, присоединяются при помощи металлических фитингов.
• После завершения сварочных работ, подключения подводящих и отводящих патрубков проводится проверка системы путем пробного запуска воды. Если сварные швы выполнены качественно, то в местах стыков течи возникнуть не должно.

Установка

Монтировать теплообменник удобнее всего на этапе кладки. Это помогает соорудить его более правильно с четким соблюдением размеров, зазоров. При этом намного проще соответствовать заданным размерам. После установки теплообменника на фундамент печки, его обкладывают кирпичом. Это проще, чем разбирать имеющуюся конструкцию, хотя и такой подход не исключается.

Чтобы увеличить время эксплуатации нужно обращать внимания на следующие нюансы:

• не фиксировать трубы крепежами из металла;
• не наполнять систему слишком холодной водой, иначе образуется сильный конденсат;
• соблюдать соотношение размеров печи и теплообменника, разница не должна быть большой;
• пользоваться уплотнителями с хорошей огнестойкостью;
• соблюдение мер пожарной безопасности.

Указанные простые установки помогут предотвратить возникновение опасных для жизни и здоровья людей ситуации, увеличат время службы, помнить о безопасности.

Предназначение элемента

Теплообменник используется для забора тепловой энергии, идущей через дымоход. Источником является нагретый воздух. Особенности конструкции агрегата зависят от:

• формы и диаметра трубы;
• материала изготовления;
• мощности носителя и прибора, генерирующего тепло.

Выделяют воздушные и жидкостные модификации. Первая имеет более примитивное устройство, но не считается самой эффективной. Для нее требуется качественный материал.

Жидкостный теплообменник имеет форму металлического змеевика. Он контрастирует с внутренней плоскостью дымохода и отличается высоким показателем теплопроводности. Змеевик находится в корпусе из металла для безопасности применения и оптимального теплообмена. Его изолируют с внутренней стороны негорючим утеплителем. Чаще это базальтовая вата.

Теплообменники различаются по материалу, из которого они сделаны

Конструкция обустраивается на дымоходе. Через корпус проводят наружу края змеевика и подсоединяют к системе отопления. В верхней области устанавливается расширительный бачок. Трубка из меди лучше всего годится для изготовления змеевика. К тому же этот элемент отличается высоким КПД, а потому габариты у него в разы меньше, чем у стальных изделий.

Сначала идет нагрев жидкости с ее последующим расширением. После этого она перемещается по змеевику и направляется в радиатор. Здесь теплая вода вытесняет прохладный теплоноситель, нагрев которого осуществляется повторно в змеевике. Наблюдается постоянная циркуляция теплоносителя в системе.

Чтобы этот процесс проходил максимально точно, необходимо подсчитать диаметр и длину элемента, а еще в точности определить угол наклона обратки и подачи

Все эти особенности важно учитывать не столько ради того, чтобы устройство продолжало работать, сколько ради предотвращения гидроудара, последствия которого могут быть неблагоприятными. В то же время у описываемого вида теплообменника есть определенные минусы:

1. Проблемы при обустройстве и проведении расчетов.
2. Контроль температурного режима и показателей давления, носящий постоянный характер.
3. Значительный расход теплоносителя. Он вызван испарением влаги из расширительного бака. Зимой при использовании водяной системы приходится жидкость сливать.
4. Существенное понижение температуры отходящих газов, из-за чего топливо может сгорать не полностью с одновременным снижением тяги.

У подобного агрегата имеются минусы

Как самостоятельно изготовить устройство

Несложный змеевик несложно изготовить самостоятельно из медной трубки. Для дымохода диаметром 100 мм подойдет медная трубка с диаметром ¼ дюйма и длиной 3-4 м. К концам трубы следует припаять фитинги с резьбой. Затем трубку заполняют мелким песком, закручивают их и обматывают дымоход.

Между витками желательно оставлять небольшое расстояние – тогда труба от дымохода будет нагреваться и теплопередачей, и инфракрасным излучением. Эту работу удобно выполнять с помощником. Затем песок из трубы вымывают водой под давлением. Присоединяют трубы, ведущие к радиаторам и расширительному баку.

Теплообменник Кузнецова выполняют при помощи сварки. Самый простой вариант – изготовить корпус из газового баллона или трубы большого диаметра.

Для изготовления понадобятся следующие материалы:

1. Газовый баллон, труба большого диаметра (300 мм) для корпуса.
2. Труба диаметром 32 мм (одну заготовку лучше взять большего диаметра – до 57 мм). Длина заготовок – 300-400 мм, общее количество должно быть достаточно для вырезания заготовок.
3. Два небольших патрубка одного диаметра с диаметром дымохода; желательно использовать трубу дымохода – если дымоход сборный, то с одной стороны конструкции патрубок будет с раструбом, который необходим для монтажа теплообменника.
4. Два фрагмента стального листа, достаточных, чтобы вырезать заглушки торцов корпуса.

Технология изготовления воздушного теплообменника:

1. Большая труба или баллон обрезается в нужный размер.
2. Нарезаются 9 заготовок такой же длины из тонких труб.
3. Вырезаются круги для заглушек.
4. В кругах вырезаются 9 отверстий для труб маленького диаметра; если берется одна трубка большего диаметра, то отверстие для нее вырезается в центре.
5. Тонкие трубы вставляются в отверстия заглушек, наживляются при помощи сварки, затем привариваются.

В корпусе по бокам вырезаются отверстия с диаметром, равным диаметру дымохода.

Конструкция из тонких трубок и заглушек вставляется в корпус и проваривается по стыку заглушек и корпуса из большой трубы.

В отверстия по бокам корпуса вставляются патрубки и также провариваются.

Какие материалы можно использовать

Идеальный вариант – нержавеющая сталь (например, пищевая аустенитная нержавейка 08Х18Н10 или AISI 304) или медь. Изделия промышленного производства иногда изготавливают из титана. Но цена на эти материалы достаточно велика. Зато они долговечны, не ржавеют, надежны и прочны. Если у вас буржуйка в гараже или самодельная каменка из подручных материалов в бане, вполне возможно применить и черный металл (углеродистую сталь).

Можно применить качественную гофрированную трубу из нержавейки. Оцинкованная гофра – нежелательный и недолговечный вариант. Для змеевика можно применять и алюминиевые трубы (только не для дымоходов твердотопливных печей).

Иногда применяют и оцинкованную сталь, но следует иметь в виду, что при сварочных работах слой цинка испаряется, и все преимущества оцинковки (стойкость к коррозии) сходят на нет. При температуре выше 400 °С цинк начинает испаряться (пары цинка токсичны), поэтому не стоит применять оцинковку для теплообменников на дымоходах твердотопливных котлов.

Теплообменник воздушного типа

Воздушный теплообменник на дымоход своими руками имеет простую конструкцию. Он имеет металлический корпус, внутри которого есть входные и выходные патрубки. Принцип работы изделия простой и виден на этом фото.

Внизу находится холодный воздух. При поступлении в патрубки он нагревается и выходит из верхней части, нагревая помещение, в котором находится. В таком случае расход топлива уменьшается в 2-3 раза, так как помещение эффективней отапливается.

Обратите внимание! Теплообменник устанавливается в горизонтальном положении, как показано на фото. Но есть и варианты с вертикальным расположением

Еще одно преимущество в том, что теплообменник на трубу дымохода делается своими руками. Нужна только подробная инструкция. Вот перечень инструментов и материалов для работ:

• сварочный аппарат;
• болгарка;
• листовой металл, размерами 350х350х1 мм;
• трубы разного диаметра;
• отрезок трубы, диаметр которой 60 мм;
• ведро из металла на 20 л или бочка.

Теперь можно приступить к пошаговому рассмотрению технологии создания:

Создаются торцевые детали из листов 350х350х1 мм. При помощи болгарки вырезаются два одинаковых круга. При этом диаметр деталей (заглушек) равен металлической емкости, которая будет использоваться.
В центре вырезается отверстие для установки 60 мм трубы.
По краям размечается и вырезается отверстия для остальных труб. Их должно быть 8. См

фото.

К центральному отверстию приваривается отрезок трубы, диаметр которой 60 мм
​Обратите внимание! Важно, чтобы все трубы имели одинаковую длину.
Дальше привариваются все 8 труб по кругу. И так к каждому торцу
На выходе должна получиться такая конструкция.

Теплообменник практически готов, нужно только сделать для него корпус.
Если в емкости есть дно, то оно отрезается.
По бокам ровно по центру делаются отверстия, идентичные диаметру дымоходной трубы.
В каждое отверстие вставляется патрубок и приваривается сварочным аппаратом.
Сделанный ранее сердечник из труб вставляется в корпус и фиксируется с корпусом сваркой

Теплообменник готов. Осталось покрасить его краской с термоустойчивыми свойствами.

Устанавливается теплообменник на трубу дымохода в баню, в дом или в другое помещение. С ним разница в отоплении будет ощущаться сразу. Посмотрите соответствующее видео, которое поможет справиться с работой своими руками.

Как установить теплообменник «труба в трубе» на дымоход

Эта витая конструкция считается самой простой. Она является прямоточной, поэтому многое будет зависеть от диаметра навиваемой трубки и скорости движения воды внутри нее. Здесь соотношения такие:

• Чем больше диаметр змеевика, тем больше в нем объема воды, который придется дольше нагревать.
• Чем быстрее движется по виткам вода, тем меньше она забирает тепловой энергии, просто не успевая.

Решить эти две проблемы можно двумя способами:

1. Увеличить длину трубы, скручиваемую в змеевик. То есть вода как можно дольше должна находиться внутри теплообменника.
2. Установить перед змеевиком отсекающий вентиль, с помощью которого можно было бы контролировать подачу жидкости. Таким способом можно увеличивать или уменьшать скорость движения воды.

Монтаж водяного теплообменника этого типа проводится на стадии установки дымохода. Потому что надо в змеевик вставить дымоходные трубы.

Для этого потребуется:

• труба из меди, алюминия или стали длиною 3 м;
• два гибких шланга для подключения к системе горячего водоснабжения, требуемой длины;
• вентиль.

Как правильно согнут трубу в змеевик

Самое сложное – согнуть трубу в змеевик. Если это стальное изделие диаметром меньше 25 мм, то ее можно согнуть на ручном трубогибе. Если диаметр больше данного значения, или используется алюминиевая, медная труба, то без нагрева их не обойтись. Для этого используется стандартная газовая горелка, работающая на пропане.

Следующий этап – нарезка резьбы на конце змеевика. Для этого используют лерку. Если теплообменник изготовлен из стальной трубы, то к концам можно приварить электросваркой сгоны с соответствующим диаметром под гибкие переходные шланги.

Все готово, можно монтировать теплообменник. Чтобы он не спадал с дымохода, можно его прикрепить к нему с помощью пайки. При этом увеличиться и теплообмен между двумя элементами. Далее в нижней части вкручивается вентиль, к нему гибкая вставка, которая противоположным концом присоединяется к водопроводу.

Змеевик из медной трубы на дымоходе печки

У теплообменников этого типа есть один серьезный недостаток. Если его не использовать при эксплуатируемой печке, то вода внутри трубок закипит. А это недалеко и до гидроудара, который может разорвать стыки соединений.

Чисто конструктивно теплообменник этого типа представляет собой бак, в котором установлена труба диаметром чуть больше диаметра дымохода. К примеру, если размер последнего 115 мм, то трубный участок должен быть в сечении 120 мм. То есть дымоход должен свободной пройти сквозь теплообменный аппарат.

Можно подойти к решению монтажа теплообменника с другой стороны. То есть диаметры двух трубных элементов выбираются одного сечения. Но соединяться они должны раструбным способом, как все элементы дымоходной системы. Это когда у участка трубного элемента один конец имеет стандартный диаметр, а второй немного расширен.

Трубы из нержавейки с раструбами на концах

То есть получается, что труба, формирующая сквозной проход через водяной бак, становится после сборки частью дымохода. Этот вариант более эффективный в плане передачи тепловой энергии от угарных газов воде, потому что в конструкции теплообменника нет воздушной прослойки, как в первом случае.

Необычная форма водяного бака теплообменника

Отметим, что баки для воды, устанавливаемые на дымоходы, сегодня продаются в готовом виде, но их несложно сделать своими руками. Для этого надо иметь навыки работы со сварочным аппаратом и некоторыми видами слесарных инструментов. Проще – приобрести готовое изделие определенного объема, в котором уже вмонтирована труба под дымоход требуемого сечения. Здесь же установлены патрубки (штуцера) под подачу и выход воды.

Сборка всей конструкции основывается на создании герметичных соединений. Поэтому стыки обязательно промазываются жаропрочными герметиками.

Теплообменник «труба в трубе» в полной сборке

Расчет системы воздушного отопления для проектирования и монтажа своими руками

Расчет имеет огромное значение, если вы хотите чтобы система функционировала бесперебойно, эффективно и прослужила не один десяток лет. Из-за неграмотного планирования системы отопления вы можете потерпеть неудачу, что приведет к незапланированным расходам.

Итак, что может случится, если не уделить должного внимания подготовительному этапу:

• теплонагреватель может перегреться. Результат — поломка.
• нежданные вибрации, а вследствие и шум при работе системы. Результат — постоянный шум, который уже, скорее всего, не убрать.
• сквозняки. Результат — постоянные простуды, холод.

Параметры расчета

Во-первых, мощность воздухонагревателя. В зависимости от качества работы воздухонагревателя будет ясно, какой объем площади он сможет прогреть воздухом.

Во-вторых, скорость подачи. Чем быстрее будет происходить подача нагретого воздуха в предназначенные места, тем меньшими будут теплопотери.

В-третьих, диаметр воздуховодов. Данный показатель влияет на расчет аэродинамических характеристик системы в целом. Диаметр должен согласовываться со скоростью подачи, иначе воздух будет теряться в воздуховоде, в результате — теплопотери.

Принцип работы

Дымовая труба металлической печки, установленной в бане, доме или гараже, при топке сильно нагревается. В зависимости от конструкции печи ее температура может быть от 200 до 500 градусов, что делает ее опасной в противопожарном плане, а случайное прикосновение к ней может вызвать сильный ожог.

Тепло от дымовой трубы можно использовать во благо, разместив на ней теплообменник: бак или змеевик. Теплоносителем в этом случае обычно выступает вода, а в некоторых случаях — воздух. При контакте теплоносителя с нагретыми стенками дымовой трубы их температура выравнивается: дымоход охлаждается, а вода или воздух в теплообменнике, напротив, нагреваются.

При нагреве теплая вода поднимается в верхнюю часть теплообменника, а оттуда по выходному штуцеру и трубе в систему или накопительный водяной бак. На место нагретой воды через входной штуцер поступает холодная. По мере нагрева циркуляция продолжается, в результате чего вода в накопителе способна нагреться до высокой температуры.

Воздушные теплообменники действуют по схожему принципу: снизу происходит забор холодного воздуха, после нагревания он поступает по трубопроводу в обогреваемые помещения. Так можно обогреть мансарду в дачном доме или комнату отдыха в бане, которые топятся периодически. Устройство водяного отопления в них невозможно, так как придется регулярно сливать и заливать в систему теплоноситель.

Виды теплообменников

Теплообменники различаются как по своему внешнему виду, так и по материалу из которого они изготовлены и по типу конструкции.

Сейчас производители предлагают печи, которые уже укомплектованы готовыми теплообменниками. Это удобно и весьма экономично. Но минус здесь в том, что теплообменник имеет заранее предустановленную конструкцию и форму.

Формы теплообменников бывают разные:

• Змеевик, когда от печи выходит труба, которая делает множество изгибов. Такой вариант обычно рассчитан на одно помещение.
• Плоский вариант в виде двух или трех плоских дисков, которые встраиваются в печь. Они имеют большую теплоотдачу, чем обычные трубы.
• Конструкция в виде самовара на дымоотводной трубе, которая работает наподобие бойлера.

Теплообменник подбирается в зависимости от площади бани и количества помещений в них.
