Разновидности телевизионных розеток
Перед началом монтажных работ, следует выяснить, какие виды розеток для телевизора подходят для конкретных ситуаций. Телевизор без розетки правильного типа не будет качественно принимать изображение.
Чтобы пользователям было проще ориентироваться в имеющихся модификациях, производители разделили свой продукт на несколько основных типов.
Какие розетки нужны:
- простые;
- проходные;
- розетки телевизионные оконечные.
Функциональная направленность каждого вида зависит от названия, и у всех моделей свои особенности.
Чтобы составить простую схему с единственным модулем, которой работает самостоятельно, используют простую розетку. Она сильно отличается от 2 остальных вариантов, а потому в магазинах стоит всегда требовать только указанный тип, независимо от желания продавца продать более дорогую модель.
Иными словами, если в комнате расположен только один телевизор, с единственным кабелем, то другие варианты будут не актуальны. Если же в квартире несколько телевизоров, но при этом человек решит воспользоваться стандартным разветвителем, простые розетки под телевизор тоже можно использовать.
Проходной вариант сильно отличается по строению от обычной. Она напоминает обычный тройник с двумя выходами. Первый используют для соединения с видео устройством, ко второму подключают кабель. Также на место кабеля можно подсоединять следующий телевизор, или очередную проходную модель. Цепь необходимо закончить оконечным видом.
Как ясно из названия, оконечная розетка замыкает созданную цепь.
Основные типы ТВ розеток
Производители делят розетки для тв антенны на три типа:
- одиночные;
- оконечные;
- проходные.
Одиночная или простая телевизионная розетка
Одиночная или простая розетка всегда используется самостоятельно и в этом её главная разница с оконечной тв розеткой. Если продавцы в магазинах или горе-мастер заявит вам, что разницы нет — ищите других специалистов и торговую точку. Потому что, разница таки есть, и заключена она в следующем. Одиночная телевизионная розетка обеспечивает затухание не более 1,5 децибела мощности, а оконечная — аж целых 10 децибел. То есть, проще говоря, если вы «воткнёте» вместо простой розетки оконечную при установке единственной точки, телевизор ваш будет показывать скверно, с помехами.
Забегая вперёд, скажем, что и в схеме подключения с разветвителем (на несколько приёмников) используются простые розетки.
Проходная ТВ розетка
Проходная телевизионная розетка по сути дела тройник. У неё есть 1 вход и 2 выхода, один из них — для подключения кабеля от телевизора, а второй для кабеля к следующей проходной или оконечной розетке. Эти типы розеток всегда устанавливаются вместе, одна или несколько проходных и на финиш — оконечная.
Сразу скажем, что увлекаться установкой проходных тв-розеток не советуем. Каждая из них «режет» мощность сигнала посильнее оконечной. Так что при слабой мощности и без установки усилителя, на последние в цепочке телевизоры будет приходить очень слабый сигнал. Ограничивайтесь четырьмя штуками в связке, чтобы не попасть в такую ситуацию.
Оконечная ТВ розетка
Оконечная розетка замыкает цепочку из проходных, в этом её основная функция. Но можно ставить их и на параллельных сборках.
Вы можете купить как продукцию ведущих европейских брендов, так и российскую.
Для ценителей интересного дизайна и для тех, кто предпочитает единую стилистку всех электроустановочных изделий, подойдут ТВ-розетки из популярных серий:
- Legrand: Valena, Etika, Celian, Galea Life;
- GIRA: SYSTEM 55, Е 22, F100;
- Schneider Electric: Sedna, Glossa, Odace, Unica;
- IEK: Кварта
Выбирайте свою серию для эксклюзивного оснащения домашней телесети или более демократичный рабочий вариант.
В кабель канал
Специальный короб также позволяет скрыть провода. Однако это менее эстетичный вариант. Изготовить кабель канал пользователь может самостоятельно или купить готовый в магазине. Спрятать проводку в короб намного проще и быстрее, чем сделать специальные отверстия в полу.
Тщательно изучив ассортимент специальных магазинов, приходим к выводу, что пользователям предложено несколько типов кабель каналов. Самый простой вариант – коробы из ПВХ. Видели их абсолютно все. Это обыкновенный кабель канал из пластика. Чаще всего они встречаются белого цвета. На защелках держится съемная крышка.
Расстояния и места размещения
Здесь уже понадобятся точные размеры кухни – длина, высота помещения. Постепенно, в виде прямоугольников прорисовываете технику и все шкафчики.
Если кухня угловая, то же самое проделываете со смежной стеной.
Далее, берете свой план с количеством розеток и переносите их на развертки стен. Для каждой техники придерживайтесь своих правил.
Розетка для холодильника
Для встроенного холодильника розетку лучше размещать в цоколе кухни — так она будет в доступе, и при необходимости прибор можно отключить. Не следует располагать розетку за прибором — она может мешать установке каркаса и самого холодильника. Если конфигурация кухни позволяет, можно разместить розетку в соседнем шкафчике. В этом случае высота розетки варьируется от 20 до 70 см от уровня чистого пола и не далее 10–20 см от самого холодильника.
Для отдельно стоящего холодильника допускается размещение розетки непосредственно за ним. Но наилучший вариант — 5–10 см от холодильника: розетка будет в постоянном доступе, и при необходимости отключить холодильник его не придется двигать.
Розетки рабочей зоны и над столешницей
Высота столешницы как правило 85см, максимум 90см. Затем идет простенок высотой 550-600мм и далее шкафчики.
Размещайте розетки в этой зоне в 105см от пола.
В таком случае они не окажутся посередине простенка, и их удобно будет прикрыть той же самой микроволновкой.
Минимальное расстояние от столешницы должно быть не менее 5см, чтобы кухонный плинтус их не задевал. Места расположения — один комплект в любом углу, плюс между варочной поверхностью и мойкой.
Как уже говорилось выше, минимум по две штуки. Если вам не нравится вид розеток над кухонным фартуком, рассмотрите вариант выезжающего блока из столешницы.
Обязательно нужно продумать, будет ли встраиваемая техника в верхних шкафчиках. Например, микроволновка.
Под нее также придется делать отдельную розетку. Тянуть шнуры сверху до зоны столешницы не по фэншую.
Вытяжка
Также вверху на высоте 1,9м-2,0м выводится розетка под вытяжку. Однако многое может зависеть от марки. Если это дешевый вариант, то можно обойтись выводом кабеля и затем подключить его прямо внутри техники.
Но если, это дорогая модель, то она идет со своей вилкой. А срезание заводской вилки влечет за собой потерю гарантии.
Розетки для варочной поверхности и духового шкафа
Если это не единый прибор — электроплита, варочная поверхность и духовой шкаф подключаются в разные розетки. Когда духовка расположена классическим способом под варочной поверхностью, розетки размещают на высоте 10 см от уровня чистого пола в цоколе кухни по центру каркаса или в соседнем шкафчике.
Если духовой шкаф встраивают в колонну, розетку устанавливают там же, по центру каркаса на высоте 55—70 см от уровня чистого пола, в зависимости от нижних ящиков. Возможно также ее размещение и в цоколе кухни.
А вот расположение непосредственно за духовым шкафом — недопустимо. Есть большая вероятность того, что вилка, включенная в розетку, будет мешать установке прибора.
Посудомойка
Также запрещено помещать розетки за посудомоечной машинкой и стиралкой. Возле обеденного стола (если он находится возле стены, а не по центру кухни), желательно запланировать одну розетку.
В большие праздники, при наплыве гостей и родственников в квартире, обязательно понадобится что-то подключить на столе – миксер, соковыжималку, кухонный комбайн и т.п.
Да и в простые дни, туда запросто можно будет пристроить ноутбук при работе на кухне.
Розетка и выключатель для подсветки
А вот для подсветки необходима не только розетка, но и выключатель. Оптимальное расположение выключателя — в группе с бытовыми розетками на фартуке.
Розетка также может располагаться над кухней или внутри одного из навесных шкафов. Высота ее расположения зависит от высоты кухонной комбинации и каркасов.
Совет: если цвет плитки на фартуке в вашей кухне отличается по цвету от мебельных фасадов и стен, не стоит мириться и покупать розетки стандартного цвета — белого, бежевого или серого. Компания Legrand выпустила коллекцию розеток и выключателей Celiane со сменными рамками, цвет которых вы можете комбинировать сами: например, зеленые — для розеток над столешницей, бежевые, под цвет мебели, — для выключателя подсветки, а розетку для телевизора сделать серой.
В коллекции Céliane 44 варианта декоративной отделки рамок. Пластик и металл, пять видов стекла, натуральное дерево, кожа и другие материалы. Рамки и лицевые панели можно комбинировать как угодно — в любом подходящем вашему интерьеру варианте. Все рамки сочетаются с лицевыми панелями механизмов в четырех цветах: белый, слоновая кость, титан, графит.
За и против
Телевизор – популярный электроприбор. Современная техника оборудована множеством инструментов, функций и расширенных возможностей. Плоская телеаппаратура монтируется на стене, поскольку такое расположение экономит место и выглядит современно
Чтобы техника работала, нужно подключение к сети, поэтому так важно знать, как правильно и грамотно расположить розетки для телевизора
У правильного монтирования оборудования ряд преимуществ:
- Возможность спрятать провода, шнуры, идущие от аппаратуры. Убрав их за экран, улучшается внешний вид гостиной или спальни.
- Сокращение расстояния между розеткой и ТВ-приемником до минимального. Современная техника имеет тонкий экран, не занимает много места, в отличие от коробок, поэтому смотрится утонченнее и изысканнее.
- Найдя подходящее место для разъема, устанавливают крепления и размещают шнуры таким образом, чтобы гнездо не создавало препятствий.

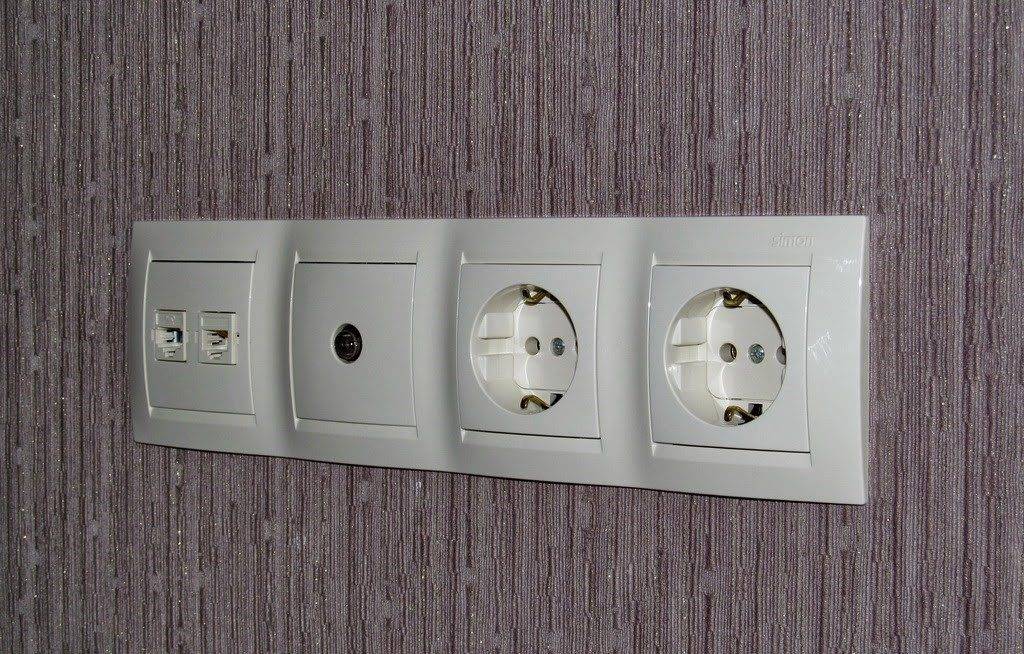

- Включение необходимой техники в один блок.
- Создание безопасности для детей. Они не дотянутся до разъемов.
Если разъем смонтировать далеко от крепления телевизора, то его потребуется переносить, а это немалый объем работы. Можно воспользоваться удлинителем, но он будет некрасиво проходить через комнату, портя внешний облик помещения.
Виды ТВ розеток

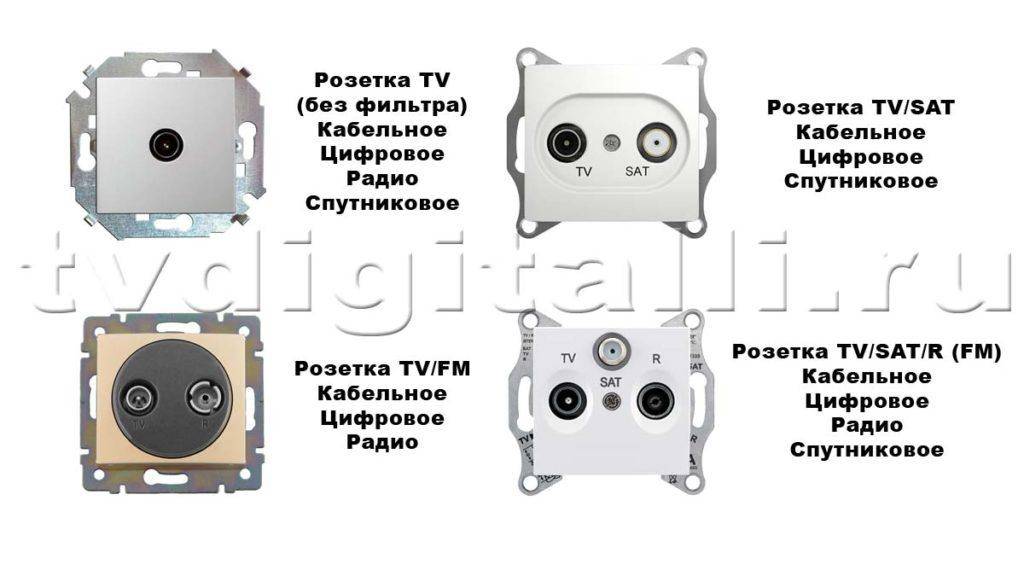

Современная розетка под антенну имеет фильтры для подавления шумов. Количество помех от этого снижается, а качество приёма улучшается.
- Для приёма спутникового вещания необходима модель с маркировкой SAT.
- Для приема радио маркировка FM.
- Для аналогового, кабельного и цифрового сигнала маркировка TV.
Существуют одинарные и интегрированные в блоки, оконечные и проходные устройства. В зависимости от способа монтажа они изготавливаются в двух версиях – поверхностные и скрытые. В последних предусмотрены соответствующие монтажные коробки.
Одинарная ТВ
Одинарная модель на один разъем – обычное электроустановочное устройство для соединения телевизора с антенной. Она не снабжена согласующими устройствами, отчего подвержена эффекту отражения сигнала обратно в кабель, что сказывается на качестве изображения.
Проходная
Проходная розетка – это фактически сплиттер. Сигнал, попадая в неё, поступает не только на гнездо, но и перенаправляется далее, к следующей розетке или к оконечной в цепочке.
Какая разница между оконечной и простой моделями
Все виды характеризуются различной спецификой затухания сигнала. Оконечную розетку от простой, одинарной, отличает большая величина затухания.
Красивые примеры для вдохновения
- Прекрасный пример конструкции в минимализме – длинная тумба и простые, параллельные друг другу полки.
- В данном примере отделка из искусственного камня выделяется на фоне комнаты, но смотрится очень уместно и оригинально.
- Любителям классического интерьера понравится ажурная рамка, обрамляющая телевизор. Едва ли непрофессионалу удастся самостоятельно смастерить нечто подобное, но багетные мастерские придут на помощь.
- Очень стильно смотрится ниша с полностью встроенным телевизором. Такой дизайн, правда, может визуально уменьшить пространство комнаты, поэтому будет идеальным только в больших помещениях.
- Еще один вариант оформления ниши в зале. Тут переплелось все: и камень, и полки, и камин, и небольшой шкафчик.
- Очень дорого и качественно смотрится конструкция с отделкой из натурального дерева.
- Дугообразные формы придают всему интерьеру мягкости и теплоты. Это смотрится не так строго, как прямоугольные и квадратные ниши.
- А вот и вариант для размещения ниши для телевизора на кухне. Много места не занимает и не выбивается из общего вида.
- Оформление картинами идеально подойдет для ниши в спальне.
- Телевизор на кухне также можно очень органично вписать прямо над рабочей поверхностью, чтобы можно было смотреть кулинарные шоу и готовить одновременно.
- Очень интересно выглядит отделка в виде цельного деревянного полотна. Такой дизайн хорошо впишется в гостиную как с классическим, так и с минималистичным стилем.
- Мало кто так делает, но невысокую нишу можно поставить прямо напротив окна. При удачном сочетании мебели, обоев и предметов декора это будет смотреться очень необычно.
О том, как сделать нишу под телевизор из гипсокартона своими руками, смотрите в следующем видео.
Виды ТВ розеток
Современная розетка под антенну имеет фильтры для подавления шумов. Количество помех от этого снижается, а качество приёма улучшается.
- Для приёма спутникового вещания необходима модель с маркировкой SAT.
- Для приема радио маркировка FM.
- Для аналогового, кабельного и цифрового сигнала маркировка TV.
Существуют одинарные и интегрированные в блоки, оконечные и проходные устройства. В зависимости от способа монтажа они изготавливаются в двух версиях – поверхностные и скрытые. В последних предусмотрены соответствующие монтажные коробки.
Виды телевизионных розеток
Одинарная ТВ
Одинарная модель на один разъем – обычное электроустановочное устройство для соединения телевизора с антенной. Она не снабжена согласующими устройствами, отчего подвержена эффекту отражения сигнала обратно в кабель, что сказывается на качестве изображения.
Проходная
Проходная розетка – это фактически сплиттер. Сигнал, попадая в неё, поступает не только на гнездо, но и перенаправляется далее, к следующей розетке или к оконечной в цепочке.
Какая разница между оконечной и простой моделями
Все виды характеризуются различной спецификой затухания сигнала. Оконечную розетку от простой, одинарной, отличает большая величина затухания.
Рулонный телевизор Sharp
Компания Sharp тоже старается не отставать от конкурентов – среди ее последних разработок есть по-настоящему «рулонный» телевизор, который не складывается, а скручивается в подставку. Правда, диагональ его экрана пока небольшая – только 30 дюймов. Но для многих пользователей таких размеров будет достаточно – например, для спальни, кухни или небольшой гостиной. Тем более что разрешение у телевизора вполне современное – 4K.
Разработчики Sharp запатентовали несколько вариантов подставок – с размещением на полу, полках или потолке. В скрученном состоянии экран оказывается внутри подставки, которая выглядит как небольшой тубус с чертежами или рулон обоев. Диаметр скручивания гибкой матрицы – всего 4 см, масса всей электроники – около 100 г. В открытом состоянии применяется специальный механизм, натягивающий экран и защищающий его от искажений картинки.
Создание такого уникального телевизора стало возможным благодаря использованию фирменной технологии Sharp – IGZO. Она обеспечивает не только минимальную толщину (0,5 мм) и гибкость экрана, но и сохранение высоких показателей цветопередачи, а также низкое энергопотребление. Время раскручивания не превышает 10 секунд. Цены на новую модель и ее подробные технические характеристики пока не сообщаются – но есть предположения, что «младшие» 30-тидюймовые версии будут стоить от $15 000.
Coswall CS-OFSO-3DE-SW–тройная розетка
Еще одна универсальная модель, работающая с номинальным напряжением электросети в 100-240 В. Изделие имеет прямоугольную форму и комплектуется сразу 3 гнездами. Розетка оптимально подойдет для установки в офисе или рядом с настольным компьютером.
Конструкция имеет немаленькие размеры – 222х118х65 мм. А толщина передней модели составляет всего 2.5 мм, благодаря чему конструкция не будет выпирать из стены. В отзывах пользователи хвалят хороший механизм открытия. Если в большинстве аналогичных розеток гнездо «вылетает» мгновенно после нажатия на кнопку, то в случае с CS-OFSO-3DE-SWоно выдвигается плавно, за счет дольше продержится без поломок.
Плюсы:
- 3 разъема;
- серебряная крышка;
- плавное открытие;
- металлический корпус;
Минусы:
- не предусмотрен USB-порт;
- вес.
ПОСМОТРЕТЬ НА АЛИЭКСПРЕСС
Подключение розетки
Непосредственное подключение розетки при монтаже в гипсокартоне выполняется сразу же. Если монтажная коробка закреплена с помощью строительного раствора, то придется подождать 2-3 дня. Очередность дальнейших действий выглядит следующим образом:
- укорачивание выступающего кабель;
- зачистка концов токопроводящих жил;
- прикручивание проводов к клеммам розетки;
- установка розетки;
- фиксация декоративной рамки.
Выступающий из подрозетника хвостик провода слишком длинный, поэтому его потребуется подрезать. Нужно оставить такую длину, чтобы при складывании ее удалось спрятать в оставшемся пространстве коробки. Концы проводов очищаются от изоляции. При отсутствии специального инструмента это можно сделать монтажным ножом, стараясь не повредить токопроводящую жилу. В инструкции к розетке рекомендуют делать зачистку на глину 10-15 мм.
Степень зачистки проводов
Чтобы правильно подключить провода к клеммам розетки нужно отделить жилу заземления, если она имеется. Фаза и ноль имеют одноцветную изоляцию, а заземление двухцветную. Питающие жилы присоединяются к боковым клеммам. Заземление идет по центру.
Электромонтаж
На следующем этапе нужно аккуратно сложить провода, чтобы поставить розетку в установочную коробку. Далее применяя отвертку нужно прикрутить ее к подрозетнику с помощью шурупов. Также возможна фиксация распорными лапками. Они располагаются по бокам розетки. Чем больше их закручивать, тем шире они раздвигаются и обеспечивают жесткость фиксации.
Крепление к подрозетнику
После закрепления розетки нужно защелкнуть ее рамку. В том случае если ее нет, то прикрутить накладную панель. Она удерживается одним винтом по центру между отверстиями для вилок.

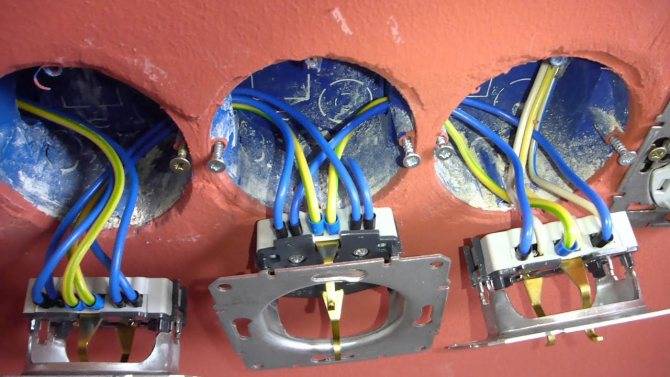

Тонкости подключения блока розеток
Когда подключается двойная, тройная или блок розеток, то потребуется провести параллельное подсоединение. Для этого врезаются небольшие отрезки проводов размером по 15 см. Их концы зачищаются от изоляции. Такие отрезки применяются для соединения клемм розеток. В продаже можно встретить специальные блоки сразу соединенные между собой.
Соединение блока
Подключение телевизора к теле-розетке
Соединение телевизионного кабеля с розеткой рассмотрим на примере ТВ электророзетки Schneider Electric.
- Нужно оставить выступающим 15-20 см провода антенны, выходящий из монтажного отверстия.
- Снимается внешний слой изоляции электрокабеля, при этом остается оплетка экранирующая и основная жила.
- Лицевая часть корпуса снимается, для доступности к прижимному винту. Ослабляется фиксатор, телекабель свободно входит в разъем розетки.
- Провод вставляется согласно стрелки на корпусе, зажимаем фиксатором. Фиксирование должны быть не очень сильным, чтоб конец кабеля не прогибался, но и разъем не должен болтаться.
- ТВ-розетка монтируется в коробку и закрепляется винтами. На последнем этапе – одевается защитная часть, происходит щелчок. Проверяется уровнем правильность установки. Монтаж теле-выхода окончен.
В кабель канал
Специальный короб также позволяет скрыть провода. Однако это менее эстетичный вариант. Изготовить кабель канал пользователь может самостоятельно или купить готовый в магазине. Спрятать проводку в короб намного проще и быстрее, чем сделать специальные отверстия в полу.
Тщательно изучив ассортимент специальных магазинов, приходим к выводу, что пользователям предложено несколько типов кабель каналов. Самый простой вариант – коробы из ПВХ. Видели их абсолютно все. Это обыкновенный кабель канал из пластика. Чаще всего они встречаются белого цвета. На защелках держится съемная крышка.
Особенности параллельной и проходной схемы
Если вы не ограничились установкой розетки для одного телевизора и хотите воспользоваться «звездочной» схемой, обратите внимание на следующие нюансы:
- В первую очередь монтируем сплиттер, а уже затем – розетки.
- К каждому выходу сплиттера присоединяем один кабель, который должен заканчиваться монтажом одной розетки (простой или оконечной).
- Устанавливая простые модули, учтите, что они не оснащены фильтрами.
Следите за частотой. По ГОСТу (Р 52023), возможная частота должна укладываться в рамки от 40 до 1000 МГц, а некоторые устройства «сужают» указанные границы. Например, рабочий диапазон DOCSIS v.2.0 – от 47 до 862 МГц, соответственно, розетки поддерживают эти ограничения.
Если вы являетесь владельцем большого двухэтажного коттеджа, то разводку кабелей различного назначения необходимо продумать до начала отделочных работ. На схеме – пример подключения различных технических устройств с указанием типа кабелей, цифрами обозначены телеприемники
Если вас не интересует цифровое телевидение и вы выбрали последовательную схему подключения, не забудьте про количественное ограничение.
Чем больше розеток – тем слабее сигнал. Из допускаемых российским ГОСТом уровнем в 57-83 дБ уже при установленных 3-4 штуках вы исчерпываете отпущенный лимит (на каждую розетку – около 15 дБ).
Со спецификой установки и подключения компьютерной розетки ознакомит следующая статья, с содержанием которой мы советуем ознакомиться.
Как правильно выбрать место
Электроисточники лучше расположить так, чтобы не нарушать работу телевизора. Следует знать, как их смонтировать в разных комнатах.
В гостиной
Выбирать место для установки телевизионной розетки нужно в зависимости от высоты расположения приемника. Формула исчисления расстояния выглядит так:
Высота разъема = расстояние от пола до телевизора + высота техники, разделенная на 2. Такой расчет подойдет для ТВ с обычной антенной, когда нет спутника. Разъемы размещают за устройством. Для современных моделей нужно дополнительно установить вторую розетку для приставки.
Рекомендуется оборудовать мультимедиа розетку с интерфейсом HDMI за приемником, кабель от которой приведет к месту, где расположено дополнительное оборудование.
Требуется максимально плотно прижать приемник к стенке. Он должен выглядеть как картина и органично вписаться в дизайн комнаты. Если розетка будет размещена неграмотно, то сложно поставить кронштейн.
Нормальная высота монтажа розеток в гостиной, где чаще смотрят каналы, сидя на диване или в кресле, равна 130-140 см.
В спальне
Для определения расположения высоты розеток для телевизора в спальне, нужно прилечь на кровать, расслабиться, закрыть глаза, потом открыть и взглянуть на предполагаемое место монтирования ТВ.
Тот участок, на который первым упал взгляд, станет центром монитора, где устанавливают кронштейн
Моменты, на которые обращают внимание при размещении панели:
- высота мягкой мебели – кровати, дивана;
- месторасположение, с которого планируется смотреть приемник;
- настройки электроаппаратуры.
Рекомендуется, чтобы в период просмотра угол отклонения от середины дисплея был не более чем 30°.
Чтобы просматривание ТВ в спальне было удобно, рекомендуется установить регулируемый кронштейн, позволяющий ставить телевизор в комфортное положение.
При размещении приемника в спальне, выбирают расстояние 1,5 метра от пола, а на высоте 25 см от него монтируют блок розеток.
На кухне
Хозяйкам нравится просматривать фильмы, передачи, находясь на кухне. Чаще при приготовлении блюд, поэтому стандартное размещение оборудования по принципу «середина экрана – на уровне глаз» здесь неприемлема.
Если телевизор снабжен ЖК-экраном, то в горизонтальной плоскости он имеет большой угол наклона при маленьком изменении контрастности. Вертикальная плоскость при небольшом наклоне затемняет монитор.
Если хозяева будут просматривать ТВ стоя, то его вешают на расстоянии 1,75 см от пола. Если сидя на стуле, то ниже.
Многие кухни имеют маленькую площадь, поэтому единственным местом будет расположение приемника на стене. Тогда покупают подвижный кронштейн для изменения угол наклона.
Устройство телевизионной розетки
Основными частями, входящими в конструкцию любой тв розетки, являются:

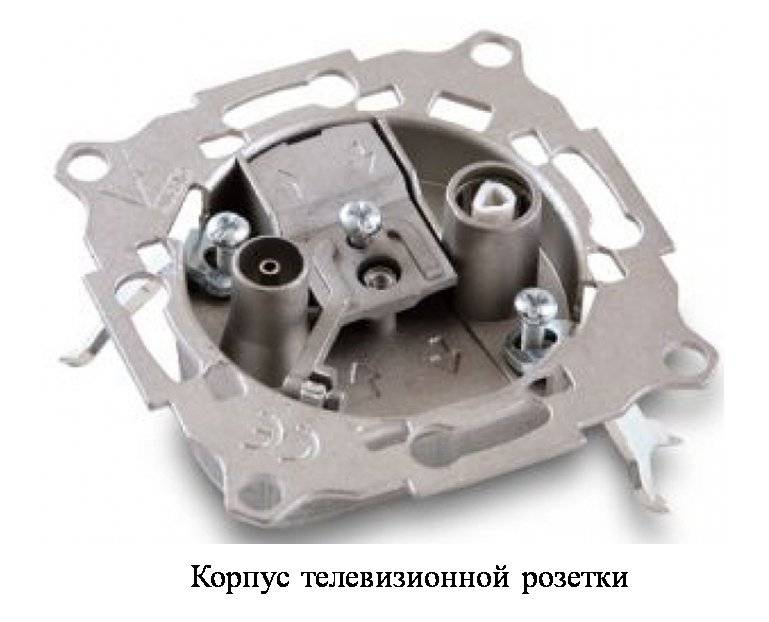

Корпус tv розетки (или печатная плата), который предназначен для подключения к нему антенного кабеля. В одиночной розетке эта часть не имеет никаких электронных схем и служит только для обеспечения надежного контакта между ее элементами.

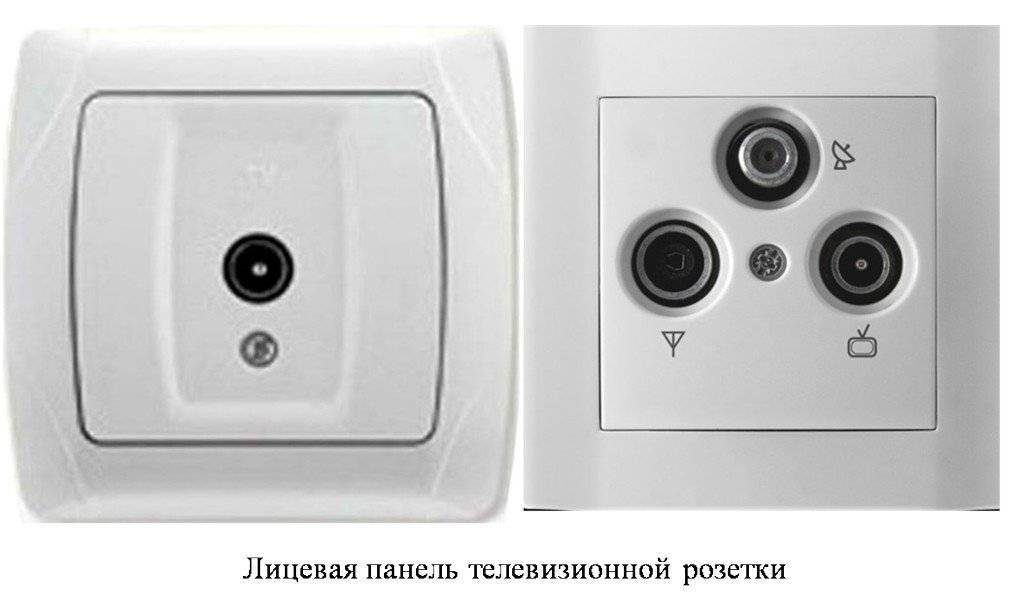

Лицевая панель. Этот элемент конструкции устройства выполняет не только защитную, но и декоративную функцию. Он может быть выбран так, чтобы максимально соответствовать интерьеру помещения. В зависимости от назначения розетки Legrand, в ней могут присутствовать дополнительные выходы, например SAT и R. Подключение TV-R-SAT розетки выполняется при помощи одного кабеля, идущего от специального сумматора.
Суппорт. Служит для крепления всех элементов конструкции розетки между собой, а также надежной фиксации устройства в монтажной коробке.
