Светодиодная лампа своими руками: схема, нюансы конструкции, самостоятельная сборка

Изготовление драйвера для светодиодов своими руками

Если в наличии пользователя есть несколько полупроводниковых кристаллов или линейка подсветки из старого телевизора, он может самостоятельно сделать источник тока для них.

Для этого следует приобрести приборы и детали или выпаять радиоэлементы из старой аппаратуры. Часто КПД устройств, сделанных своими руками, намного выше, чем у промышленных образцов.

Материалы и инструменты для работы

Для самодельного простого драйвера потребуются:

  • конденсаторы: простой 0,27 мкф на 400 V и 2 электролитических 500×16 V и 100×16 V;
  • резистор 500 кОм на 0,5 W;
  • 4 диода или готовый мост на 220 V;
  • микросхема LM317;
  • паяльник мощностью 20-40 Вт;
  • флюс и припой (желательно типа ПОС);
  • пассатижи, кусачки, плоскогубцы;.
  • многожильные изолированные проводники из меди сечением 0,35-1 мм²;
  • трубка термоусадочная;
  • мультиметр или тестер;
  • изолента;
  • плата для распайки элементов.

Схемы простого драйвера для светодиода 1 Вт и мощного

Классический преобразователь представляет собой сочетание электронного делителя напряжения и микросхемы-стабилизатора. Первый узел состоит из 2 элементов (конденсатора 0,27 мкф и резистора 500 кОм), соединенных параллельно, к которым последовательно подключен мост из диодов, выдерживающих входное напряжение.

В качестве стабилизатора часто применяют микросхему L7812, но это не совсем правильное решение. Она является линейным устройством, регулирующим напряжение, и при изменении тока может сгореть.

Схема подключения

Лучше воспользоваться микросхемами LM317, LM338 или LM350, у которых есть защита от КЗ и перегрева. Питать их можно любым напряжением 5-35 V. К драйверу можно подсоединить 5-10 светодиодов.

Схема подключения проста:

  • плюс делителя идет на вход микросхемы (1 вывод);
  • общий провод через анод светодиода идет на минус радиодетали (среднюю ножку);
  • туда же через резистор, ограничивающий ток, подключен выход LM317 (3 контакт).

Установив вместо последнего элемента регулируемое сопротивление, можно изменять силу тока, т. е. яркость светодиодов в некоторых пределах.

Если нужно соорудить мощный прожектор, то драйвер придется модифицировать:

  • необходимо поднять питающее напряжение до 24 V;
  • установить стабилизатор с наибольшим током, а из предложенных микросхем только LM338 может выдавать 5А.

Ввиду большой силы тока следует установить ее на радиатор.

Как собрать и настроить драйвер?

В простом преобразователе для светодиодов мало элементов. Драйвер можно собрать на специальной плате, куске фанеры или провести навесной монтаж.

Устройство не требует наладки, если взять все указанные детали. Главное – правильно рассчитать резистор, ограничивающий ток.

Выбор светодиодов самодельного светильника

Диоды я буду использовать с люминофором, это специальное покрытие кристалла для создания специального спектра. Да, при этом КПД снижается значительно, но начнём с простого. Иначе, в идеале, пришлось бы покупать отдельно красные, отдельно синие и отдельно ИК диоды, и на каждый тип по своему драйверу, т.к. разброс параметров мог бы быть довольно большим. Да и как их комбинировать ? 2 красных, 1 синий, 1 ИК ? Это чистой воды «гадание» бы было.

Китай же предлагает диоды со спектрограммой с пиками в синем, красном и захватом ИК диапазонах. Что , теоретически, нам и нужно. Здесь хочу повториться, КПД отдельных светодиодов без люминофора значительно выше, но для самодельного светильника, лично для меня, время на подбор «лучшей» комбинации будет неоправдано затрачено (даже если экономить и ставить один драйвер на всё).

Тип чипов — тут без альтернатив — только однокристальные (никакие матрицы, никакие «сборки» не стоят и рядом по эффективности. Да, их усиленно рекламирует из-за дешевизны, да, есть сборки сразу на 220 В, да их используют даже в уличном освещении… Но растениям на них не смотреть, световой поток — это их «еда». )

Теперь о мощности: одноваттные чипы интересны более меньшим тепловыделением, соответственно меньшей деградацией со временем. Но, в сравнении с 3-х ваттными они сильно уступают. В 2013 году как-то начали появляться однокристальные (там на самом деле два кристалла в едином корпусе, как современные матрицы/сборки), но к 2014 они практически исчезли из продаж, это было связано с невозможностью их достаточного охлаждения даже активной вентиляцией. Что самое интересное это признают сами маркетологи светодиодной индустрии. Здесь выбор очевиден — 3 Вт чипы.

Устройство LED-ламп

Светодиодная лампа состоит из шести следующих частей:

  • светодиод;
  • цоколь;
  • драйвер;
  • рассеиватель;
  • радиатор.

Действующим элементом подобного прибора является светодиод, генерирующий поток световых волн.


Светодиодные приборы могут быть рассчитаны на различное напряжение. Наиболее востребованы небольшие изделия на 12-15 Вт и более крупные светильники на 50 ватт

Цоколь, который может иметь различный вид и размер, применяется и для других видов ламп – люминесцентных, галогенных, накаливания. В то же время некоторые LED-приборы, например, светодиодные ленты, могут обходиться без этой детали.

Важным элементом конструкции служит драйвер, преобразующий сетевое напряжение в ток, на которой работает кристалл.

От этого узла во многом зависит эффективная работа лампы, кроме того, качественный драйвер, имеющий хорошую гальваническую развязку, обеспечивает яркий постоянный световой поток без намека на моргание.

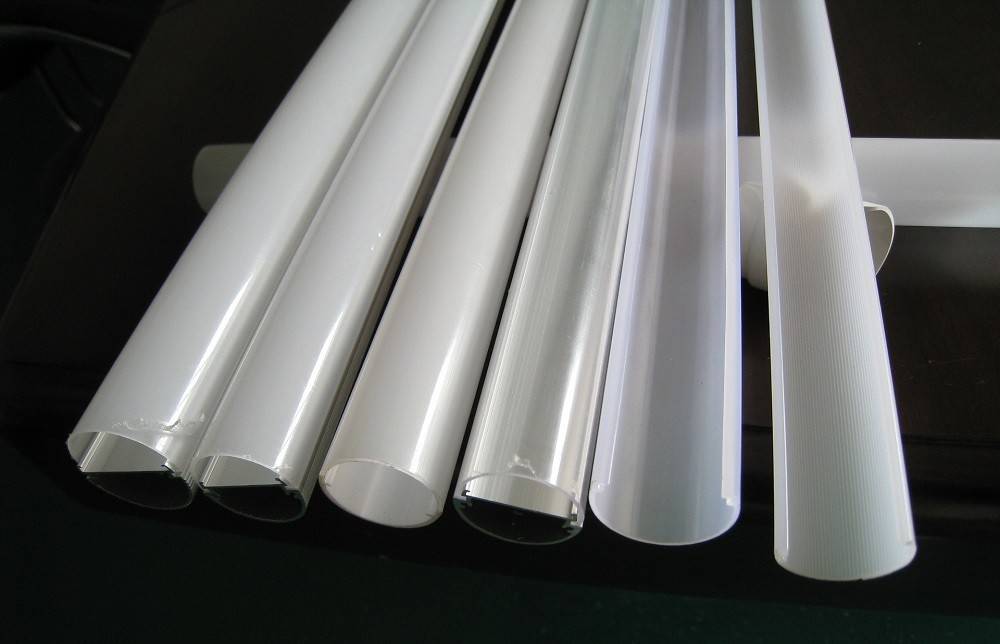

Обычный светодиод производит направленный пучок света. Чтобы изменить угол его распределения и обеспечить качественное освещение, используется рассеиватель. Еще одной функцией этого компонента является защита схемы от механических и природных воздействий.

Радиатор предназначен для отвода тепла, излишки которого могут повредить прибору. Надежная работа радиатора позволяет оптимизировать работу лампы и продлить ей жизнь.

Чем меньше эта деталь, тем большую тепловую нагрузку придется выдерживать светодиоду, что скажется на быстроте его выгорания.

Корпуса для светодиодных приборов

Перед сборкой важно определиться, где будет помещаться собранная схема. Существует несколько вариантов решения этой проблемы — для размещения устройства можно использовать:

Существует несколько вариантов решения этой проблемы — для размещения устройства можно использовать:

  • цоколи ламп накаливания;
  • корпуса от перегоревших энергосберегающих или галогенных ламп;
  • выполненные своими руками приспособления.

Первый вариант имеет важное преимущество. При его использовании легко закрутить собранное светодиодное устройство в патрон, тем самым обеспечив теплообмен

Следует учесть, что помимо очевидного плюса, этот способ имеет и явные минусы. Собранная конструкция имеет не слишком эстетичный вид, кроме того, в этом случае сложно выполнить надежную изоляцию.

Для того чтобы воспользоваться перегоревшей лампой накаливания для создания светодиодной, нужно предварительно аккуратно отделить стеклянную колбу от цоколя, после чего извлечь спираль

В образовавшееся пространство осторожно укладывается собранная схема, а над платой укрепляется лампочка. Удобный и практичный вариант — поместить самодельный прибор в корпус энергосберегающей лампы

Для этого первоначально необходимо разобрать перегоревший прибор, достав из него преобразовательную плату

Удобный и практичный вариант — поместить самодельный прибор в корпус энергосберегающей лампы. Для этого первоначально необходимо разобрать перегоревший прибор, достав из него преобразовательную плату.

Собранную схему можно вставить, применив разные способы:

  • Диоды помещаются в отверстия, которые проделываются в крышке под стеклянной колбой.
  • Схему можно расположить внутри цоколя, что гарантирует теплообмен. В этом случае LED-элементы вставляются и закрепляются в уже имеющиеся отверстия.
  • Плату можно спрятать в цоколь. Для выполнения процесса удобно воспользоваться обычной пластиковой крышкой от бутылки с водой.

Для размещения светодиодов мастера часто применяют сделанный своими руками кружок из пластика или картона, в котором сверлятся отверстия под диоды. При тщательно выполненной работе такие устройства смотрятся довольно эстетично.

Еще одним вариантом является применение корпуса галогенной лампы. Он не получил широкого распространения, поскольку в данном случае нет возможности закрутить светильник в патрон. Тем не менее подобная модификация используется для выполнения самодельных индикаторов и иных приборов.

Собираем простую лампочку из светодиодов

Прежде чем решиться на
сборку светодиодной лампы своими руками, нужно тщательно продумать, где и как
будет крепиться и помещаться такая схема. Рассмотрим, какие основные материалы
для этого понадобятся, какие варианты корпусов для них можно применить и как
выглядит пошагово процесс сборки самодельного светильника.

Материалы для изготовления

Для изготовления
светодиодной лампы с заданными характеристиками своими руками потребуются
следующие материалы:

  1. Светодиоды. Это могут быть как отдельные элементы, например, НК6 с силой тока 100 мА и падением напряжения в 3 В, так и готовые лед-полоски.
  2. Диоды-выпрямители или мосты, например, 1N4007.
  3. Предохранитель (можно извлечь из цоколя отработанной лампы).
  4. Конденсатор, емкостью и величиной напряжения равными лэд-кристаллам в собранной цепочке.
  5. Основа для крепления светодиодов. Это может быть пластиковая или картонная конструкция с хорошими электроизолирующими и пожаробезопасными свойствами.
  6. Клеящее средство для монтажа диодов к каркасу.

Корпуса для светодиодных приборов

Для максимальной просты
и быстроты сборки светодиодной схемы можно использовать следующие варианты
корпуса:

  1. Цоколь лампы
    накаливания.
  2. Корпус
    люминесцентного светильника.
  3. Галогеновая
    лампочка.
  4. Специально
    изготовленный каркас.

Использование первого
метода предполагает извлечение колбы и спирали, а затем размещение внутри
схемы, а снаружи на плате диодных элементов. Собранную конструкцию можно
закрутить в любой патрон, однако эстетичность такого светильника будет не на
высоте. Поэтому подходит больше для закрытых плафонов.

Второй способ более
удобен и практичен. При этом сначала колбу нужно демонтировать, а плату из
цоколя извлечь. Далее возможны следующие варианты сборки:

  1. Лед-кристаллы вставляются в заранее просверленные отверстия в крышке, размещаемой под колбой, а компоненты устанавливаются в цоколь.
  2. Плата со светодиодами помещается внутри цоколя, при этом лэд-элементы крепятся в крышке из-под пластиковой бутылки или подходящего размера кружка из пластика.

Оба варианта имеют эстетичный вид и вполне позволяют использовать такую светодиодную лампу в открытой люстре. Применение галогенок для этой цели весьма ограниченно – ввиду невозможности потом вкрутить их в стандартный патрон. Такой метод применим для изготовления своими руками индикаторов и специальных приборов.

Пошаговая инструкция

Рассмотрим, как
изготовить своими руками простейшую светодиодную лампу на базе люминесцентного
цоколя типа Е27. Для начала необходимо подготовить следующие материалы:

  1. Цоколь модификации Е27 от перегоревшей старой энергосберегающей лампы.
  2. RLD2-1-драйвер.
  3. НК6-диоды.
  4. Фрагмент плотного картона, лучше пластика.
  5. Моментальный клей.
  6. Провода.
  7. Ножницы, паяльная станция, плоская отвертка, плоскогубцы и прочие сопутствующие инструменты.

Сама инструкция по
сборке своими руками элементарной светодиодной лампы выглядит так:

  • Разбирается старая люминесцентная лампа. Для этого на цоколе находятся углубления с защелками. Их нужно просто поддеть отверткой, и трубка с платой отсоединится.
  • Далее нужно демонтировать светоизлучающие трубки и извлечь круглую пластинку с шестью отверстиями.
  • К пластике закрепляется аналогичного диаметра картонное или пластиковое основание – для надежного крепления светодиодов.
  • В основании прокалываются по два отверстия под каждый из шести монтируемых диодов. Если используется картон, то последние нужно приклеить, а если пластик – просто прижать лед-элементы за счет электродов.
  • К каждой паре из 3 светодиодов по 0,5 Вт подсоединяется параллельно по одному драйверу RLD2-1 в соответствии со следующей схемой.

  • Припаять входные контакты драйверов к клеммам цоколя и установить их внутрь.
  • При этом между ними и платой обязательно положить еще одну картонную или пластиковую прокладку для электроизоляции.
  • Вставить основание с диодами в цоколь.
  • Подключить к сети и проверить работоспособность светодиодной лампы.

Собранный своими руками
по такой схеме лед-светильник будет потреблять всего 3 ватта и выдавать
светимость порядка 120 Лм. Ее можно закрутить в любой подходящий по параметрам
электропатрон.

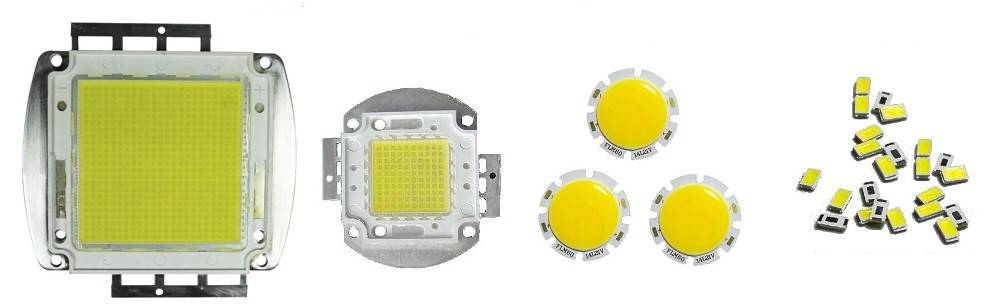

Виды устройств LED

Вид конкретной лампы определяется в зависимости от расположения светодиодов:

  • COB. Светодиод впаивается в плату. Это повысит интенсивность свечения и защитит от перегрева;
  • DIP. Здесь кристалл подключается к двум проводникам, а над ними устанавливается увеличитель. Модификацию используют при производстве гирлянд и рекламных баннеров;
  • SMD. Для улучшения отведения тепла диоды монтируют сверху. За счёт этого удаётся уменьшить габариты лампочки;
  • «Пиранья». Речь идет о сверхъярких светоизлучающих диодах с повышенной защитой от вибрации. В большинстве случаев устанавливаются в автомобили, так как характеризуются надежностью.


Вариант ДИП-светодиода под названием Straw Hat или «соломенная шляпа».

Собираем простую LED-лампу

Рассмотрим выполнение светильника в стандартном цоколе от люминесцентной лампы. Для этого нам придется несколько изменить приведенный выше список материалов.

В этом случае мы используем:

  • старый цоколь Е27;
  • светодиоды НК6;
  • драйвер RLD2-1;
  • кусок пластика или плотного картона;
  • суперклей;
  • электропроводку;
  • паяльник, плоскогубцы, ножницы.

Первоначально требуется разобрать светильник. У люминесцентных устройств подсоединение цоколя к пластинке с трубками осуществляется с помощью защелок

Важно обнаружить место крепежа и поддеть элементы отверткой, что позволит легко отсоединить патрон


Процесс сборки самодельной светодиодной лампы простой. В корпус от старого прибора вставляется драйвер, поверх которого устанавливается плата со светодиодами

Разбирая прибор, нужно соблюдать предельную осторожность, чтобы не нанести вреда трубкам, внутри которых находится ядовитое вещество. Одновременно необходимо следить за целостностью электропроводки, подсоединенной к цоколю, а также сохранять детали, содержащиеся в нем

Верхнюю часть с подсоединенными газоразрядными трубками мы используем для выполнения пластинки, необходимой для подсоединения светодиодов. Достаточно удалить трубчатые элементы, а в оставшиеся круглые отверстия закрепить LED-детали.

Для их надежного крепления лучше сделать дополнительную пластмассовую или картонную крышку, которая послужит для изолирования чипов.

В лампе будут применяться светодиоды НК6, каждый из которых состоит из 6 кристаллов с параллельным подключением. Они позволяют создать довольно яркий осветительный прибор при минимуме потребляемого электричества.

Для подключения каждого светодиода к крышке необходимо выполнить по два отверстия. Прокалывать их следует аккуратно в строгом соответствии схеме.

Пластиковая деталь позволяет прочно зафиксировать LED-элементы, тогда как использование картона требует дополнительного закрепления светодиодов к основанию при помощи жидких гвоздей либо суперклея.

Так как устройство рассчитано на применение шести светодиодов мощностью по 0,5 ватт каждый, в схеме нужно предусмотреть три параллельно подсоединенных элемента.


Эффектный светильник можно выполнить, используя светодиодную ленту. Этот элемент вставляется в трубку, применяющуюся для люминесцентного освещения

В конструкции, которая будет работать от электросети мощностью 220 В, нужно предусмотреть драйвер RLD2-1, который следует приобрести в магазине или выполнить самостоятельно.

Во избежание короткого замыкания перед началом сборки важно заизолировать драйвер и плату друг от друга, используя пластик или картон. Поскольку лампа почти не нагревается, не стоит беспокоиться о перегреве

Подобрав все компоненты можно собрать конструкцию по схеме, а затем подключить ее к электросети, чтобы проверить свечение.

Устройство, работающее от стандартного патрона с питанием 220 В, имеет низкое энергопотребление и мощность равную 3 Ваттам. Последний показатель в 2-3 раза меньше, нежели у люминесцентных устройств и в 10 раз меньше, чем у ламп накаливания.

Хотя световой поток равен всего лишь 100-120 люменов, благодаря ослепительно белому цвету лампа кажется значительно ярче. Собранный светильник можно применять в качестве настольного либо для освещения компактного помещения, например, коридора или чулана.

Состав и принцип работы светильника

Прежде, чем приступить к изготовлению светодиодного светильника своими руками, рассмотрим его конструкцию и принцип работы. Диод – это полупроводниковый прибор, пропускающий ток через p-n переход только в одном направлении. В результате выделения энергии при рекомбинации электронов и дырок излучаются фотоны с выделением световой и тепловой энергии.

Простейшим радиатором является алюминиевая подложка, на которой располагаются светодиоды, однако такого теплоотведения будет недостаточно, если прибор собирается на 3-х и более полупроводниках. В такие светильники устанавливают специальные металлические радиаторы. В комнатных приборах его заменяет корпус лампочки.Кроме радиатора, LED-изделие имеет отражатель и рассеиватель, которые могут заменить металлизированный рефлектор, и линза. Обычно светодиоды выпускаются готовой сборкой, но для того, чтобы яркий свет прибора не раздражал глаза, используют матовую колбу, которой накрывают корпус светильника.

Устройство лампочки

Идея №1 – Модернизируем галогенную лампочку

Проще всего самому сделать светодиодную лампу из перегоревшей галогенной лампочки с типом цоколя – GU4.


В этом случае Вам понадобятся следующие материалы и инструменты:

Светодиоды. Их количество выберите сами в зависимости от того, насколько ярким должно быть светодиодное освещение

Сразу же обращаем Ваше внимание на то, что больше 22 диодов выбирать не стоит (это усложнит процесс сборки и к тому же сделает лампочку чересчур яркой).
Супер-клей (подойдет и обычный, но он будет дольше застывать, что не позволит сделать LED лампу быстро).
Небольшой кусок медного провода.
Резисторы. Их количество и мощность рассчитает онлайн-калькулятор.
Небольшой кусок листового алюминия (альтернативный вариант – обычная банка из под пива либо газированного напитка).
Доступ к интернету

Вам нужно будет открыть специальный онлайн калькулятор для расчета схемы светодиодной лампы.
Молоток, паяльник и дырокол.

Подготовив все материалы можно переходить непосредственно к сборке диодной лампочки. Инструкцию по созданию самодельного источника света мы предоставим пошагово, с фото примерами каждого этапа, чтобы Вы наглядно увидели процесс монтажа.

Итак, чтобы сделать светодиодную лампу на 12 вольт, Вам необходимо выполнить следующие действия:

  1. Удалите из старой галогенной лампочки верхнее стекло, а также белую замазку возле штырькового цоколя (как показано на фото ниже). Для этого лучше всего использовать отвертку.
  2. Переверните лампу цоколем вверх и аккуратно с помощью молотка выбейте штырьки из посадочного места. Старая галогенная лампочка должна выпасть.
  3. Согласно выбранного Вами количества светодиодов придумайте схему их расположения, на основании чего сделайте бумажный трафарет. Можете воспользоваться уже существующей заготовкой и распечатать одну из готовых схем, которые предоставлены на картинке:
  4. Приклейте трафарет к листу алюминия с помощью супер-клея, вырежьте лист по форме трафарета, после чего дыроколом сделайте посадочные места под светодиоды.
  5. Сгенерируйте в интернете чертеж сборки светодиодной лампы для Ваших условий. В нашем случае для создания LED лампочки в домашних условиях из 22 диодов нужно собрать следующую схему:
  6. Положите алюминиевый диск на удобную подставку и вставьте в посадочные места светодиоды, как показано на фото. Чтобы упростить процесс пайки, подгибайте ножку катода одного диода к ножке анода другого.
  7. Аккуратно проклейте все светодиоды, сделав их единой конструкцией. Важный момент – клей не должен попасть на ножки диодов, т.к. при пайке будет выделятся крайне неприятный дым.
  8. Когда клей застынет, приступите к пайке ножек. Кстати, для этого рекомендуем Вам сделать паяльник своими руками, что также не займет много времени. Согласно схеме спаяйте диоды LED лампы, оставив только одну плюсовую ножку и одну минусовую для подключения питания. Ножку «-» рекомендуется вполовину обрезать, чтобы в последующем не перепутать полярность контактов самодельной светодиодной лампочки.

  9. Согласно схеме припаяйте резисторы к минусовым контактам. В результате согласно нашему примеру должно получиться 6 плюсовых выводов и 6 минусовых (с резисторами).
  10. Спаяйте резисторы согласно сгенерированной схеме.
  11. К образовавшимся двум контактам припаяйте по одинаковому кусочку медного провода, что в результате позволит сделать штырьковой цоколь светодиодной лампы в домашних условиях. По аналогии с предыдущим советом одну ножку на время сделайте покороче (минусовую), чтобы потом ничего не перепутать и правильно выполнить подключение.
  12. Чтобы в будущем не произошло короткое замыкание, тщательно проклейте пространство между выведенными ножками.
  13. Выполните финишную сборку LED лампочки: диск поместите на отражатель и тщательно проклейте его.
  14. Маркером подпишите на корпусе собранной светодиодной лампы где «+» и где «-», также обозначьте, что самодельный источник света рассчитан на подключение к питанию 12 Вольт, а не 220.
  15. Выполните проверку собранной самоделки. Для этого подключите светодиодную лампочку к автомобильному аккумулятору либо блоку питания 220/12 Вольт.

Вот таким вот простым способом можно сделать светодиодную лампу своими руками из подручных средств. Как Вы видите, ничего сложно нет и особо много времени на сборку потратить не потребуется! Рекомендуем обязательно просмотреть несколько лучших идей по созданию лампочки в домашних условиях, которые мы предоставили в видео галерее:

Устройство LED-ламп

Светодиодная лампа состоит из шести следующих частей:

  • светодиод;
  • цоколь;
  • драйвер;
  • рассеиватель;
  • радиатор.

Действующим элементом подобного прибора является светодиод, генерирующий поток световых волн.


Светодиодные приборы могут быть рассчитаны на различное напряжение. Наиболее востребованы небольшие изделия на 12-15 Вт и более крупные светильники на 50 ватт

Цоколь, который может иметь различный вид и размер, применяется и для других видов ламп – люминесцентных, галогенных, накаливания. В то же время некоторые LED-приборы, например, светодиодные ленты, могут обходиться без этой детали.

Важным элементом конструкции служит драйвер, преобразующий сетевое напряжение в ток, на которой работает кристалл.

От этого узла во многом зависит эффективная работа лампы, кроме того, качественный драйвер, имеющий хорошую гальваническую развязку, обеспечивает яркий постоянный световой поток без намека на моргание.

Обычный светодиод производит направленный пучок света. Чтобы изменить угол его распределения и обеспечить качественное освещение, используется рассеиватель. Еще одной функцией этого компонента является защита схемы от механических и природных воздействий.

Радиатор предназначен для отвода тепла, излишки которого могут повредить прибору. Надежная работа радиатора позволяет оптимизировать работу лампы и продлить ей жизнь.

Чем меньше эта деталь, тем большую тепловую нагрузку придется выдерживать светодиоду, что скажется на быстроте его выгорания.

Устройство LED-ламп

Светодиодная лампа состоит из шести следующих частей:

  • светодиод;
  • цоколь;
  • драйвер;
  • рассеиватель;
  • радиатор.

Действующим элементом подобного прибора является светодиод, генерирующий поток световых волн.

Светодиодные приборы могут быть рассчитаны на различное напряжение. Наиболее востребованы небольшие изделия на 12-15 Вт и более крупные светильники на 50 ватт

Цоколь, который может иметь различный вид и размер, применяется и для других видов ламп – люминесцентных, галогенных, накаливания. В то же время некоторые LED-приборы, например, светодиодные ленты, могут обходиться без этой детали.

Важным элементом конструкции служит драйвер, преобразующий сетевое напряжение в ток, на которой работает кристалл.

От этого узла во многом зависит эффективная работа лампы, кроме того, качественный драйвер, имеющий хорошую гальваническую развязку, обеспечивает яркий постоянный световой поток без намека на моргание.

Обычный светодиод производит направленный пучок света. Чтобы изменить угол его распределения и обеспечить качественное освещение, используется рассеиватель. Еще одной функцией этого компонента является защита схемы от механических и природных воздействий.

Радиатор предназначен для отвода тепла, излишки которого могут повредить прибору. Надежная работа радиатора позволяет оптимизировать работу лампы и продлить ей жизнь.

Чем меньше эта деталь, тем большую тепловую нагрузку придется выдерживать светодиоду, что скажется на быстроте его выгорания.

Как изготовить драйвер для светодиодов своими руками

Для работы требуется:

  • маломощный
    паяльник (25-40 Вт);
  • флюс
    (желательно нейтральный);
  • оловянно-свинцовый
    припой;
  • кусачки
    и пласкогубцы;
  • многожильные
    медные провода в изоляции с сечением 0,35-1 м2;
  • изолента
    (термоусадочная трубка);
  • мультиметр;
  • печатная
    плата.

Перечень компонентов зависит от того,
какой блок питания необходимо сделать.

Пример
расчета

Самая простая схема для подключения
светодиодов к источникам с низким напряжением. Прежде всего, рассчитывается
мощность блока, базируясь на параметры источников света. Вольтаж должен быть на
20-30% выше показателя подключаемой лампочки или ленты. На выходе напряжение
зависит от падения вольтажа на светодиоде.

Если нужно подключить 6 светодиодов, падение напряжения в которых 2 В (на каждом), требуется блок на 12 В и 300 мА при последовательном размещении. Чтобы подключить те же элементов в 2 параллельные линии, необходимы другие показатели – напряжение 6 В, ток 600 мА. Для таких диодов подойдет простой драйвер, состоящий из диодного моста, 2-х конденсаторов и резистора.

Диодный мост состоит из 4-х
разнонаправленные диодов, задача которых – превратить синусоидальный переменный
электроток в пульсирующий. К плюсу моста (со стороны входа) присоединяется пленочный
конденсатор, к минусу – сопротивление, параллельно –электролитический конденсатор
(для сглаживания перепадов напряжения). Значение электротока зависит от метода подключения
(если диодов несколько, их можно соединить последовательно или параллельно).

Для мощного
светодиода (например, 3Вт) подойдет стабилизатор-драйвер,
созданный на основе микросхемы LM317
и резистора. У стабилизатора LM317 постоянный вольтаж 1,25. Если лампа новая,
ей требуется ток 700 мА (максимальное значение). Чтобы рассчитать сопротивление
резистора, нужно напряжение разделить на ток:

1,25/0,7 = 1,78 Ом.

Такого резистора нет, поэтому нужно
купить элемент на 1,8 Ом.

Так как микросхема LM317 предназначена
для тока до 1,5 А, потребуется радиатор.

Драйвер для трех led по 1 Втможно
сделать из зарядного устройства мобильного телефона, если немного
усовершенствовать микросхему. Нужно снять корпус и выпаять имеющийся резистор и
припаять другой (на 5 кОм). Светодиоды соединить последовательно и подключить к
выходному каналу. Входные каналы заменить шнуром для присоединения к сети.

Для светодиодного источника с мощностью 10 Вт можно собрать блок питания на электронной плате люминесцентной лампы на 20 Вт. Купить нужно дроссели, диоды, конденсаторы и транзисторы.

Важные нюансы сборки

Падение напряжения на светодиодах 3-30 В.
Это очень мало, если сравнивать с вольтажом сети. Готовые микросхемы отличаются
только показателями входного напряжения. При выборе необходимо учесть, что
падения напряжения на источниках света должно составлять 10-20% от вольтажа драйвера.
Поэтому не стоит делать на основе микросхемы блок для подключения к сети, если
имеется 1 или 2 диода на 3-6 В.

Все элементы на плате размещаются так, чтобы между ними было минимальное расстояние и количество перемычек. Полярность и распиновку лучше проверить в технической документации. Если элементы не новые, обязательна проверка мультиметром. Паяльник лучше выбрать небольшой, способный нагреваться до 260оС.

Конденсаторы, резисторы, диоды,
микросхемы паять достаточно сложно, если их нельзя предварительно закрепить на
плате. Чтобы повысить качество пайки, желательно залудить места, куда будут
ставиться компоненты. Для этого капается немного флюса, на паяльник берется
припой и наносится на то же место.

Каждый элемент нужно брать пинцетом за
ножку, которую нужно припаять, и приставить к месту пайки. Потом на ножку
наносится капля флюса, берется паяльник и подносится к припаиваемой ножке.
Прикоснуться достаточно примерно на секунду, так как припой и флюс уже есть.
Ножка сразу погружается в припой, нанесенный в процессе лужения.

Если элементы можно закрепить на плате,
припой должен быть с флюсом. В одну руку нужно взять паяльник, в другую –
проволоку. Место пайки греется 3-4 секунды, потом к нему подносится припой. При
соприкосновении элемента, паяльника и проволоки последняя плавится, флюс
вытекает, через секунду паяльник можно убрать.

Одновременно с паяльником желательно купить специальный отсос и очки. Если случится, что элемент припаялся не туда или на месте пайки образовался огромный бугор, нужно разогреть припой, взять отсос и нажать на кнопку. Все лишнее с платы моментально исчезнет. При работе с проводами и ножками элементов они могут отпружинить. Чтобы горячий припой не попал в глаза, работать желательно в очках.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
