Стол для дисковой пилы своими руками: чертежи, описание работы

Изготовление циркулярно-фрезерного стола: материалы

После того как чертеж готов, и в нем учтены все конструктивные нюансы, необходимо выбрать материалы для изготовления стола. В качестве основания для станков в домашних мастерских используют конструкции из дерева или металлопроката. В первом случае раму можно собрать из деревянного бруса, скрепив при помощи уголков и саморезов. Реже применяются болтовые соединения. Второй вариант – это сварка или сборка станины из металлической трубы или уголка при помощи болтов, гаек и шайб.

Столешницу, как правило, изготавливают из ламинированной ДСП, толстой березовой фанеры или других материалов, обладающих гладкой, ровной поверхностью и возможностью легко исправить небольшую кривизну.

Рабочие пластины для монтажа оборудования изготавливают из металла, оргстекла или текстолита.

Изготовление стола под фрезер и циркулярку: инструмент

Для сборки универсального стола потребуется следующее оборудование и инструмент:

1. Циркулярная пила с режущим диском
2. Ручной фрезер
3. Ламинированное ДСП или фанера, толщиной 20–30 мм для рабочей поверхности
4. Брусок 50×50 мм или труба 60×40 для станины
5. Лакокрасочные материалы
6. Клей по дереву
7. Крепеж в виде саморезов или болтов с гайками и шайбами
8. Электродрель
9. Электрический шуруповерт
10. Электролобзик
11. Струбцины
12. Рулетка, уголок, строительный уровень и маркер
13. Электрорубанок
14. Наждачная бумага

Процесс сбора стола для дисковой пилы

Сначала подгоняют основание под оптимальные размеры. Деревянную столешницу обрабатывают и оставляют на сутки пропитаться антисептическим составом. Металлическое основание шлифуется по краям, чтобы не было зазубрин.

Антисептик для дерева — это современный строительный материал, защищающий древесину любых пород в конструкциях.

Электрической пилы

Процесс сбора стола для электрической пилы:

1. Сначала готовят брусья, которые подравниваются с использованием рубанка. Из них собирают прочный каркас. На каждой стороне основания должны быть высверлены отверстия диаметром в 5 мм.
2. В царгах также делают отверстия аналогичного диаметра.
3. На столешницу устанавливают ножки и царги. Чтобы обеспечить фиксацию, рекомендуется взять струбцины. Они помогут зафиксировать ножки на время высыхания клея. Их дополнительно фиксируют металлическими уголками, стягивают саморезами.

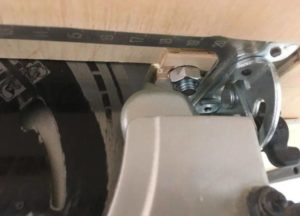

4. Крепление пилы болтами М4. Процесс выполняют с обратной стороны.
5. Для изготовления параллельного упора от фанеры отпиливают две полосы. Их ширина должна быть аналогична ширине столешницы. Средний размер – 10 см. Углы обязательно закругляют и шлифуют.

Ключевым свойством созданного стола должно быть удобство.

Важно! При установке электрической пилы нужно сделать фиксацию пусковой кнопки. Для этого подойдет проволока, которую продевают в отверстие ручки и скручивают в нужном положении

Для этого подойдет проволока, которую продевают в отверстие ручки и скручивают в нужном положении.

Ручной пилы

Для ручной пилы потребуется лист фанеры в 20 мм. Заготовку столешницы делают согласно выбранному размеру. Разметка делается карандашом, распил выполняют электрическим лобзиком. В конце выполняют фрезерование кромки. Заготовка обязательно зашкуривается наждачной бумагой.

Следует позаботиться о его устойчивости. Недопустимо никаких расшатываний, иначе это негативно отразится на безопасности.

Последующая технология сборки:

1. Заголовка переворачивается, с нижней стороны делается разметка для ручной пилы. К основанию нужно приложить пилу без диска, сделать разметку габаритов подошвы.
2. При помощи ручного фрезера выполняют углубление в 10 мм.
3. Далее примеряется пила, выполняется корректировка разметки.
4. С нижней стороны делают разметку, которая предназначена для ребер жесткости. Для них готовят заготовки из доски размером 50х100 мм. Оптимальное расположение – до 10 см от края стола.
5. Продольные ребра жесткости распиливают, крепят к столешнице при помощи столярного клея. Для фиксации применяют струбцины. По аналогичному принципу крепят боковые ребра жесткости из брусьев.
6. После высыхания клея в ребрах жесткости просверливают отверстия, стягивают их саморезами.
7. Для ножек стола используют доски размером 50х100мм. Средняя оптимальная высота до 110 см. Ножки крепятся с внешней стороны ребер жесткости на крепкие болты. Для улучшения устойчивости можно использовать стяжки из брусьев размером в 50х50 мм.

У столешницы должна получиться максимально ровная поверхность. Тогда сократится вероятность получения травмы при работе.

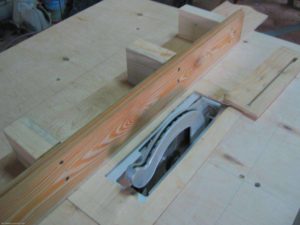

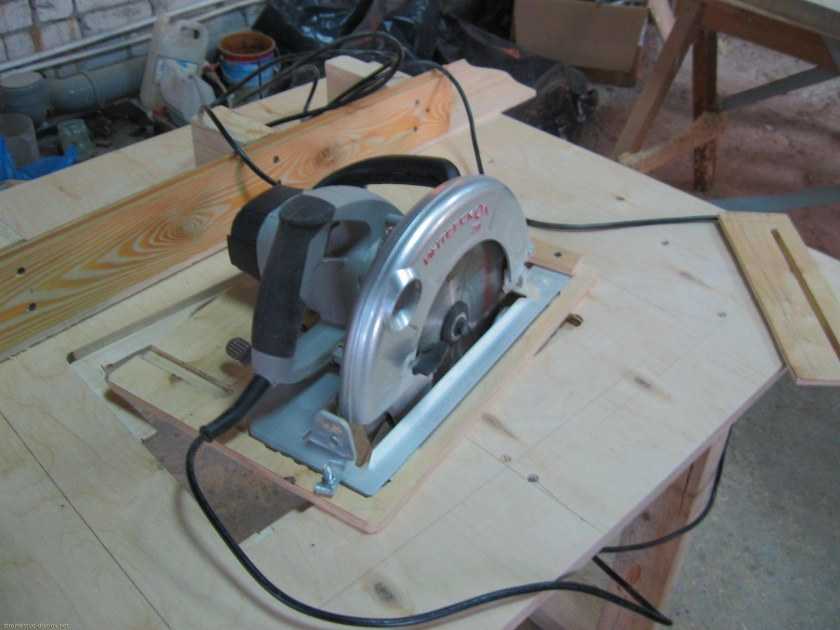

Ручная дисковая пила устанавливается в готовый паз с нижней стороны, подошва фиксируется болтами. В прорезь вставляется зубчатый диск. Следуя технологии и выполняя все этапы, можно сделать самодельный стол с минимальными затратами под свой рост.

Регулярно проверяйте положение стола и его крепость. Конструкция должна быть устойчивой, без расшатывания.

Преимущества переносной пилы

На этот тип пилы можно установить диск, внешний диаметр которого составляет 350 мм. Им режут доски толщиной 70-85 мм. Циркуляркой на станке разрезают 60-75 мм пиломатериалы. Этого хватает, чтобы выполнить простую работу и даже изготовить сложные детали для мебели.

Преимуществом переносной пилы считается наличие мотора мощностью не меньше 2 кВт. Такой двигатель выдерживает существенные нагрузки. В устройстве есть принудительная вентиляция, которая предназначена для быстрого отвода тепла. Поэтому и работать аппаратом можно долго, при этом тепловой режим будет в норме. Вал пилы вращается со скоростью, которая отвечает существующим требованиям к режущим инструментам для обработки дерева.

Переносную пилу можно закрепить к столу так, что при необходимости она снимается без потери ее основных технических характеристик и возможностей. Сделать это можно за короткое время.

Каким должен быть стол для пилы

При устройстве стационарного участка для обработки материалов требуется предусмотреть несколько нюансов.

Конструкция должна быть устойчивой и жесткой.
Материал, из которого изготавливается стол, должен отличаться прочностью и долговечностью.
Важно, чтобы поверхность стола была идеально ровной.
Необходимо предусмотреть заземление.
Конструкция стола для циркулярной пилы

Стол необходимо оборудовать приспособлениями, обеспечивающими безопасность работы оператора.
Кнопка запуска пилы должна быть расположена в легкой доступности.
Следует предусмотреть место для сбора опилок, к которому должен быть обеспечен легкий доступ.
Рабочее место вокруг стола не должно быть захламлено, это повышает риск травматизма.

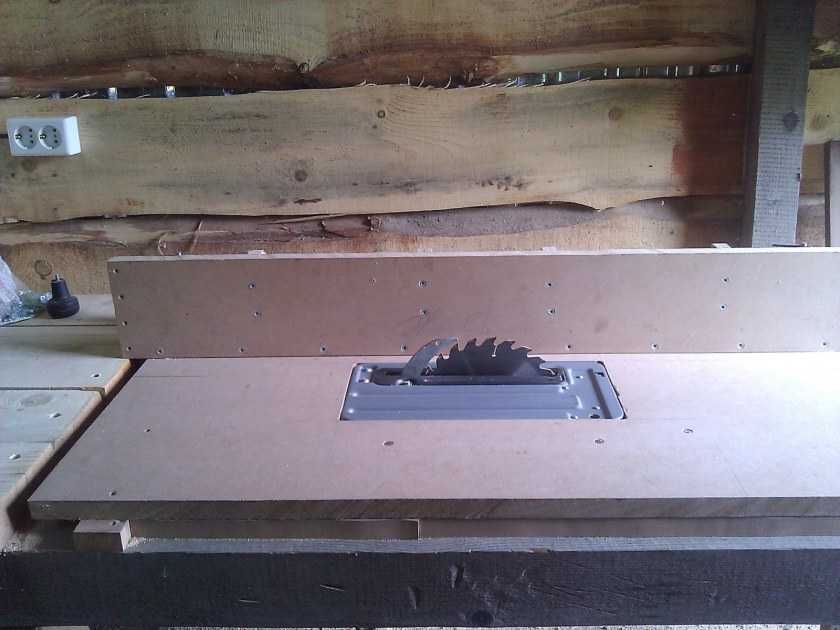

Стол для циркулярной пилы — фото

Материал, из которого производятся конструкции, различается в зависимости от назначения, места установки и частоты использования. Для бытовых нужд можно изготовить конструкцию из досок и фанеры и установить ее, например, в гараже. Работа с большим объемами материалов подразумевает повышенные требования к прочности и надежности сооружения. Лучшим решением в данном случае станет каркас из металлического профиля. Для снижения вибраций и большей устойчивости многие даже бетонируют ножки в полу.

Некоторые советы по устройству стола:

пильный диск должен располагаться строго перпендикулярно поверхности стола;

Пильный диск должен располагаться строго перпендикулярно

• стандартный и оптимальный размер столешницы — 1,2 х 1,2 м, но он может изменяться в зависимости от индивидуальных требований (если столешница — длинная, могут понадобиться дополнительные опорные ножки);
• высота стола зависит от роста мастера, обычно она варьируется в пределах 0,8…1,2 м;
• оператору удобнее, если стол будет установлен на ножках, а не на сплошных листах, например, фанеры;
• ширина щели, в которую выводится закрепленный снизу диск, не должна превышать толщину диска более, чем на 2 мм, иначе инструмент может быстро выйти из строя из-за засорения стружкой;

Циркулярный стол из ручной циркулярной пилы своими руками

• циркулярная пила должна размещаться по центру стола, чтобы не было сильного смещения центра тяжести;
• рекомендуется вывести кнопки управления работой пилы на столешницу или верхнюю часть ножки стола.

Пример усиленного верстака для циркулярной пилы

Сборка стола для пилы

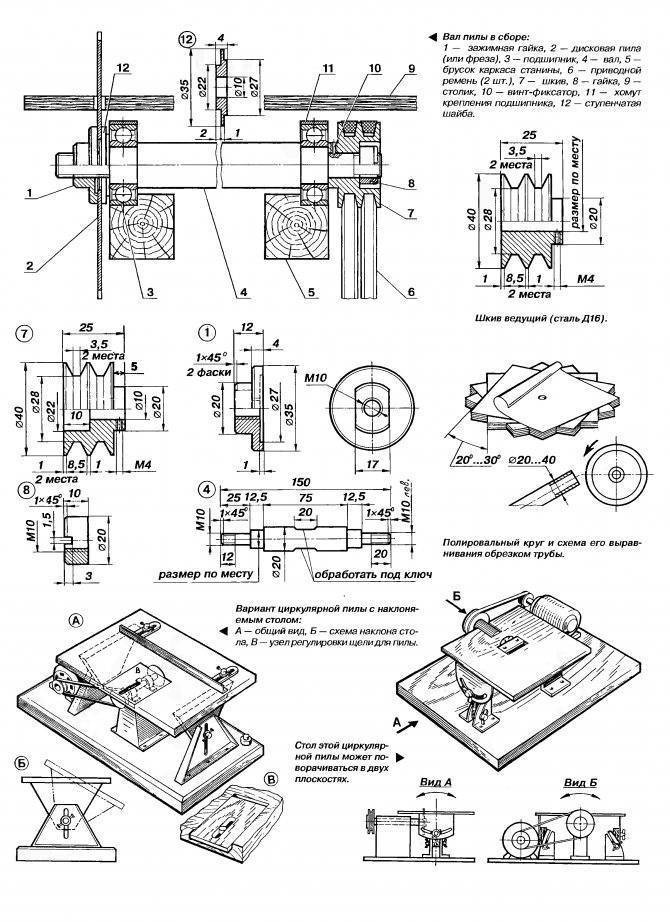

Рисунок 2. Чертеж конструкции с ременной передачей.

Изготовление станины начинают с формирования столешницы. Лист фанеры размечают так, чтобы 2 кромки крышки совпали с краями листа. Заготовку выпиливают с помощью лобзика или ножовки. При желании край спила можно обработать фрезой. Но данная операция не является обязательной. Так как в столе для циркулярной пилы главным параметром является его надежность, а не красота. Столешницу обрабатывают наждачной бумагой «начерно».

С нижней стороны столешницы размечают прорезь для диска. Для этого сначала нужно измерить габариты подошвы агрегата. Проще всего это сделать, если с инструмента снять диск и просто обвести необходимую часть пилы. Эти параметры необходимы для формирования посадочного места.

С помощью ручной фрезы выбирают древесину на глубину примерно 0,8-1 см. Если у вас нет такого инструмента, то работу можно выполнить с помощью долота, но времени на это уйдет гораздо больше.

После того как посадочное место готово, обязательно примерьте пилу, при необходимости скорректировав углубление. Разметьте места фиксации крепежей и прорези для диска. Если вы хотите, чтобы диск пилы опускался и поднимался по вашему желанию, то вам нужно соорудить маятниковый механизм для стола. В таком случае прорезь должна иметь форму усеченной пирамиды. Причем гипотетическая вершина этой фигуры направляется вниз. Пример чертежа такой конструкции с ременной передачей показан на рис. 2.Саму раму для подъемного механизма разумнее сделать из металлических уголков, которые свариваются между собой.

Сборка каркаса станины

Схема каркаса станины.

Разметку для крепления продольных и поперечных реек, которые будут выполнять функцию ребер жесткости, разумнее сделать с изнаночной стороны столешницы. Сами планки выпиливаются из бруска. Вам понадобятся 2 продольных ребра, чья длина должна быть равна длине столешницы минус 8-10 см с каждой стороны. И 2 поперечные детали, чья длина равна ширине крышки стола минус 8-10 см с каждой стороны.

Далее необходимо рассверлить гнезда для саморезов. Рейки нужно зафиксировать на столешнице так, чтобы крышка стола выступала за края рамы на 8-10 см. Крепления должны быть максимально прочными и надежными. Первый крепеж необходимо установить примерно в 4-5 см от края рейки. Расстояние между шляпками саморезов составляет 20-22 см. Все детали просверливаются насквозь. Саморез устанавливается со стороны столешницы так, чтобы его шляпка была полностью утоплена в древесине.

Сначала крепят поперечные ребра. Для того чтобы столешница получилась максимально надежной, кромку рейки предварительно смазывают столярным клеем . Конструкцию стягивают струбцинами, и, не снимая их, фиксируют саморезы. Крышку стола оставляют до полного высыхания. Затем аналогичным способом ставят продольные рейки. Далее детали каркаса стягивают между собой, ставя по 2 крепления с каждой стороны. После этого струбцины можно снять.

Установка ножек станины

Устройство круглопильного станка.

Ножки станины циркулярной пилы делают из бруска. Высота деталей подбирается индивидуально. Считается, что удобнее всего работать за столом, столешница которого находится на уровне бедер человека. Перед установкой каждую ножку необходимо сострогать с 1 стороны так, чтобы она сходила на угол. То есть площадь основания ножки должна быть чуть больше, чем площадь ее вершины.

Разумнее всего зафиксировать ножки с помощью металлических уголков. Их нужно слегка поджать так, чтобы основание стола было расположено в распорку. Это придаст станине дополнительную устойчивость. Для крепления используют болты с шайбами, которые устанавливают шляпками наружу. В противном случае при работе можно будет пораниться о выступающие части креплений.

Вся конструкция станет надежнее, если ножки стянуть дополнительными диагональными рейками. Их устанавливают попарно с боков стола.

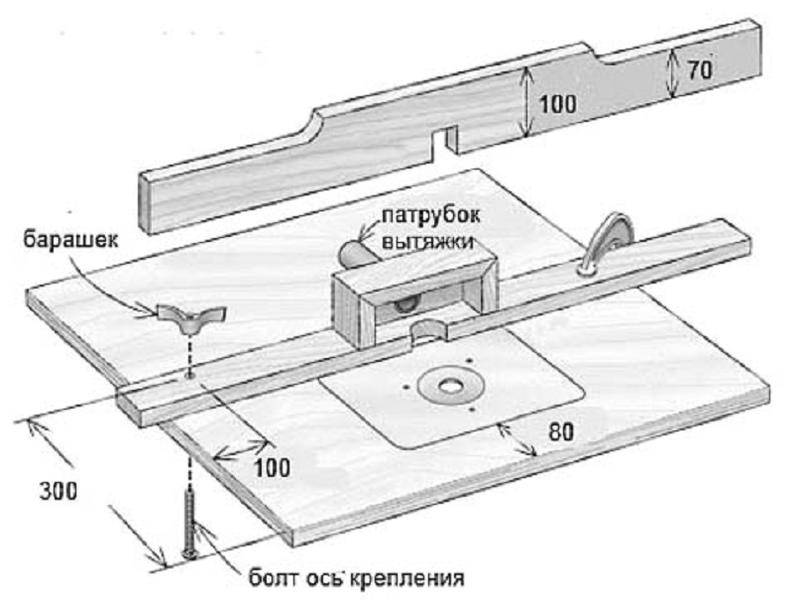

Стол для фрезера и циркулярки своими руками

С чего начать изготовление стола? Как и любая другая конструкция, он должен начаться с рабочего эскиза. Именно этот документ даст ясное представление, каким именно будет стол, и что нужно для его изготовления. Чертеж разрабатывается с указанием реальных размеров, что в процессе даст возможность рассчитать необходимое количество материалов.

Основные требования, предъявляемые к рабочей поверхности столярных станков

Первое, что объединяет фрезерный станок и циркулярку – это необходимость наличия рабочей поверхности или, другими словами, столешницы. Она должна быть:

• ровной и гладкой. В противном случае возможна деформация заготовок;
• жесткой. Прогиб рабочей поверхности в процессе использования не допускается. Это может привести к изменению заданных параметров обработки, что повлечет брак детали;
• изготовлена из материала, позволяющего без затруднений установить упоры, прижимные планки, гребенки, щитки и кожухи ограждения для соблюдения безопасности при работе;
• выполнена в соответствии с размерами предполагаемых к обработке заготовок. Все операции должны производиться без стеснений и ограничений.

Основные требования к конструкции стола

Стандартный стол под циркулярную пилу имеет габариты 1,2×1,2 метра. В определенных случаях размер может быть изменен пользователем для обработки нестандартных заготовок. Высота рабочей поверхности составляет 0,85 метра. Она может быть больше или меньше, в зависимости от роста обслуживающего персонала.

В качестве основы для универсального стола можно применить столешницу станка под циркулярную пилу. Так как пильный диск располагается в левой части стола, то в правой можно разместить фрезер. Его устанавливают с учетом места под обрабатываемые заготовки. При этом следует помнить, что мастер, выполняющий фрезеровку, должен находиться в торце с правой стороны стола, а не перед фрезером. Это обязывает установить максимальное ограждение всех движущихся частей, чтобы предотвратить контакт с человеком.

Описание последовательности действий

Столешница

Необходимо:

• Вырезать столешницу из фанеры, соответствующую требуемым размерам. Сначала выполняется разметка, затем – раскрой;
• С ее нижней части предстоит разметить места для выполнения крепежа циркулярки по подошве дискового элемента. Сверлятся отверстия, предназначенные для болтов, закрепляемых гайками;
• Если резку предполагается проводить под разным наклоном, под пильчатый круг прорезь делается наподобие трапеции вверх ногами. Простое пиление – паз обыкновенный;
• Карандашом наносятся зоны, где будут находиться ребра жесткости, которые выполняются из досочных частей. От кромки их ставят с отступом в 9 сантиметров. Интервал между ними составляет от 15 сантиметров до 25. Крепление осуществляется саморезными элементами.

Ножки

Потребуется:

• Отмерить 100 сантиметров бруса и отпилить ножки. Когда они расходятся к нижней части, конструкция обретает большую устойчивость. Фиксация производится при помощи крупных болтов и гаек. Путем стяжек каркас можно упрочнить;
• Возможность корректировки высоты осуществляется гайками. В них затем предстоит вкрутить болты;
• Накопитель пропускается в прорезь, чтобы дать возможность закрепить пилу;
• После прикрепления электрической розетки, от нее пропускается кабель. Проводится установка выключателя. От него кабель должен направляться к самому близкому источнику. Клавиша «вкл.выкл» фиксируется, как утопленная, на корпусной части пилы;
• Из квадратной алюминиевой трубы выполняются вспомогательные упоры по протяженности столешницы. Два прижима выпиливается из фанеры;
• Чтобы осуществлять поперечную обработку делаются фанерные салазки. Они ровняются по кромкам, затем придавливаются и продвигаются по кругу с зубчиками;
• Потребуется выпилить толкатель, чтобы обезопасить пальцы при работе.

Завершение

1. Выпилите рейки-упоры F для установки конструкции на пильные козлы. Приклейте их снизу по краям нижней панели А, оставив между ними расстояние, соответствующее толщине верхнего бруска пильных козел (рис. 1).

2. Отшлифуйте все детали наждачной бумагой № 180 и смягчите все острые углы и ребра. Удалите пыль от шлифовки. Если хотите, нанесите бесцветное атмосферостойкое покрытие. (Мы использовали два слоя масляного лака.)

3. Закрепите откидные упоры Е на внешних опорах расширений D винтами М6 x 38 с маховичком, добавив шайбы (рис. 1). Маркером с несмываемыми чернилами поставьте сверху на каждой трубе метку, отступив от торца 75 мм, указывающую максимальное расстояние выдвижения расширений. Теперь наденьте внутренние опоры D на трубы (рис. 1). Вставьте трубы в соответствующие проемы платформы и закрепите их такими же винтами с маховичком, не забыв добавить шайбы.

4. Наконец, поставьте столик-платформу на пильные козлы и установите посередине торцовочную пилу. Просверлите монтажные отверстия и закрепите станок с помощью подходящего крепежа. Начинайте новые проекты, ведь теперь можно удобно и безопасно раскраивать доски.

Верстак своими руками

Сделать верстак своими руками достаточно просто, при всем этом верстак будет малогабаритным. Самодельный верстак может поменять раскладные верстаки реализующиеся в магазинах, при всем этом он будет превосходить их по стойкости и прочности. Даже если что-то сломается, Вы просто почините его т.к. все изготовлено своими руками.

Изначально этот столярный мини-верстак предназначен для работы с деталями на большей высоте, чем это позволяет большой верстак. Но его также можно прикрепить к обычному столу. Фиксация на столе придает верстаку устойчивость, которой лишены маленькие верстаки. Этот верстак достаточно надежен и прост в изготовлении. На фото верстак сделанный из клена, однако, подойдет и другая твердая древесина.

Размеры верстака можно уменьшить или увеличить, в зависимости от его предназначения, только при увеличении размеров, увеличится вес верстака и расход материалов.

Для большей компактности верстак можно сделать без ножек, а для фиксации на столе струбцинами, предусмотреть специальные выступы. И тогда, такой самодельный верстак будет превосходить фирменные складные верстаки не только по устойчивости и прочности, но и по компактности. Главное чтобы после крепления верстака к столу, тиски были за краем стола, что позволит зажимать в тисках длинные доски (и т.п.) как показано на первом фото.

Тиски позволяют зажимать обрабатываемую деталь разными способами. Верстак снабжен отверстиями на крышке (верстачной доске) и на тисках для закрепления деталей на крышке при помощи клиньев.

Изготовление крышки стола

Порядок изготовления этого элемента конструкции предполагает проведение следующих операций:

Работы начинаются с разметки и вырезки заготовки фанеры, габариты которой должны соответствовать размерам подготовленного листа железа.

После подгонки по размеру поверхность заготовки тщательно шлифуется с помощью наждачной шкурки.

Затем на нижней поверхности фанерного листа намечаются точки фиксации исполнительного механизма с одновременной разметкой прорези под режущий диск.

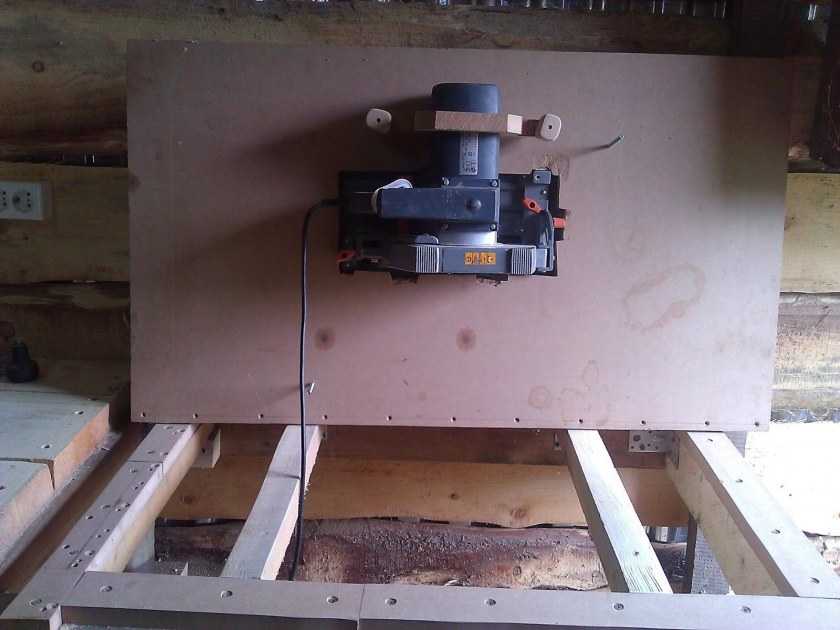

Для этого сначала следует примерить по месту установки подошву используемой циркулярной пилы. При этом удобнее всего просто снять с нее диск и определиться с точным расположением точек посадки.

Перед его установкой по месту крепления производится дополнительная проверка правильности разметки прорези под режущий диск.

Разметка крышки стола делается непосредственно по подошве циркулярной пилы

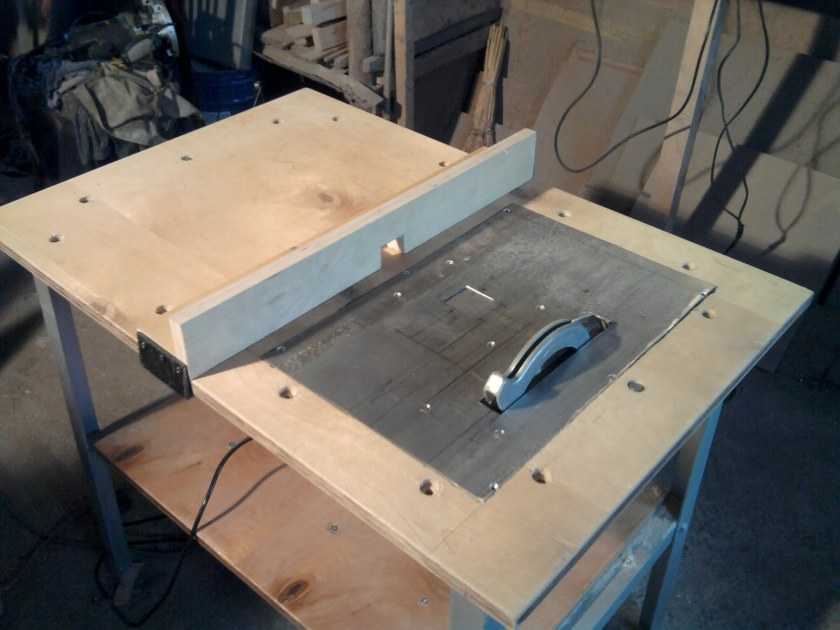

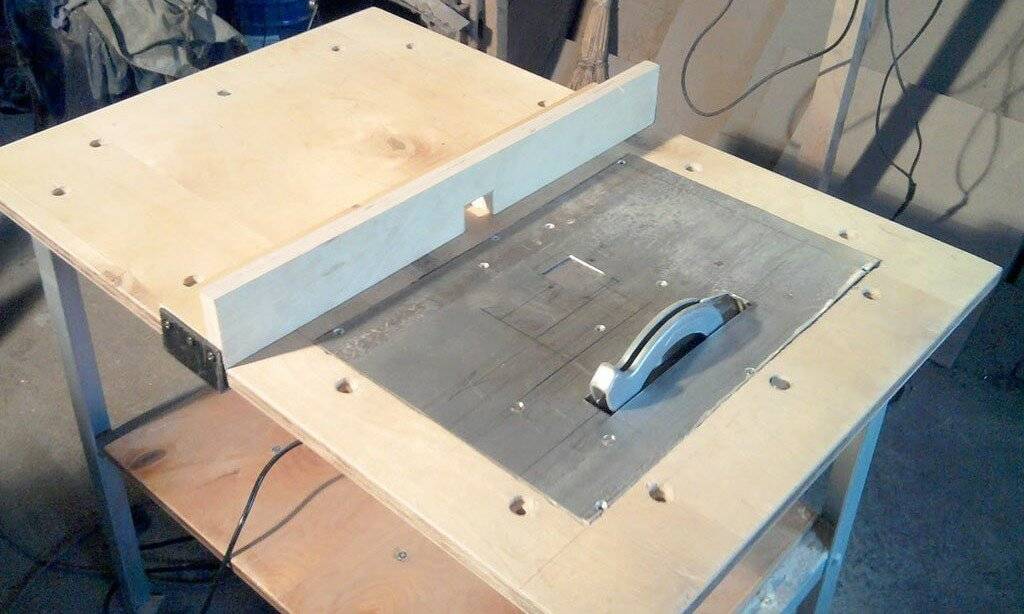

На завершающем этапе рабочая поверхность закрывается стальным листом с двумя направляющими, который затем фиксируется обычными саморезами.

Впоследствии вдоль направляющих из уголков можно будет сделать специальную разметку, повышающую удобство обработки древесного материала.

Дополнительная информация: Для обустройства операционной поверхности стола помимо фанеры могут использоваться оргстекло или стеклотекстолит.

Устройство стола

небольшая настольная подставка для циркулярки

Конструкция стола для ручной циркулярной пилы настолько проста, что большинство мастеров изготавливают его без предварительных чертежей и схем. Это крепкий верстак, который делается из дерева и фанеры. Самые надежные основания для стола изготавливают из металла. Они же самые тяжелые и требуют наличие навыков сварщика. Поэтому чаще подставки выполняют из отходов пиломатериалов. Под столешницей прикрепляется циркулярная пила, диск выступает над ней через специально проделанную прорезь. Пиломатериал продвигают по столешнице и распиливают вращающимся диском. Для удобства и точности работы стол оснащают дополнительными приспособлениями: угловым и продольным упором.

Если пила еще не куплена, подбирайте модели с высокой мощностью (от 1200 Вт). Они справятся с распилом больших объемов древесины. Для крепления в подошве будут просверлены отверстия: литое основание может треснуть. Поэтому желательно выбирать инструмент со штампованной подошвой.

Станина и стол

Создание станковой циркулярки с использованием ручного электроинструмента начинается с конструирования столешницы или коробчатого корпуса, где снизу будет располагаться ручная циркулярная пила, а над поверхностью разместится часть пилящего диска.

В интернете можно найти немало обзоров, в которых представлен стол для циркулярки своими руками с чертежами, а также детально расписана технология изготовления.

Обычно, если работать предстоит с небольшими деталями, для комфортной работы вполне достаточно длины 1,5 м и ширины 0,7 м. Станину можно сварить из металлического уголка с полкой до 30 мм. По углам каркас следует укрепить приваренными укосинами, благодаря которым будет обеспечена максимальная надёжность.

Обратите внимание!

• Тиски своими руками: простые и надежные самодельные тиски от А до Я (190 фото)

• Вибростол своими руками — выбор материалов, узлов и агрегатов для вибростола с пошаговым описанием изготовления

• Зернодробилка своими руками — принцип работы, виды и особенности создания устройства для переработки зерновых культур

Посредине столешницы делают прямоугольное окно, которые затем закрывается вставкой из дюралюминия или оргстекла с прорезью для диска. Такая вставка позволяет обеспечить плавное перемещение обрабатываемой доски или листа вдоль линейки.

Рекомендации по упрощению сборочного процесса

Для регулирования натяжения ремня электродвигатель необходимо устанавливать так, чтобы его можно было перемещать. Проще всего достичь этого созданием прорезей большего размера, чем требуется под крепежные болты мотора. При этом расширение отверстий должно выполняться по направлению натяжения ремня.

Если полностью следовать чертежу, то понадобится сделать более сложный механизм натяжения ремня. Процесс будет осуществляться за счет подтягивания платформы с электродвигателем с помощью шпилек и фиксации ее стопорными болтами в нужном положении (на чертеже эти конструктивные элементы обозначены цифрой 10).

Всю конструкцию и процесс сборки можно значительно упростить, если сделать циркулярку из дисковой пилы. В таком случае необходимость в монтаже ряда деталей (двигателя, диска, вала, ремня, пускателя) отпадает. Но возможности созданной модели будут ограничены мощностью использованного инструмента.

Самодельную циркулярку в любом случае необходимо заземлить. Также в щитке дополнительно рекомендуется установить устройство защитного отключения или дифференциальный автомат. Эти мероприятия защитят от поражения электрическим током, если корпус станка окажется под напряжением, например, из-за пробоя изоляции проводов. Комплектующие для электрической части циркулярного станка лучше выбирать так, чтобы они были пригодны для ремонта и просты в обслуживании. Свободный доступ к узлам оборудования поможет без проблем заменять вышедшие из строя детали.

Особенности конструкции

Распиловочный стол — это возвышенная платформа, на которой размещается циркулярная пила. Изделие состоит из столешницы и ножек, у некоторых моделей предусмотрены дополнительные ящики, куда мастер может складывать инструменты и расходные материалы во время работы. Основные преимущества:

1. Удобство эксплуатации при работе с материалами нестандартных форм и размеров.
2. Экономия денежных средств, так как покупной станок для циркулярной пилы стоит очень дорого.
3. Компактность.
4. Помощь неопытным мастерам, испытывающим сложности при работе с дисковой пилой.

Однако, наряду с этими достоинствами, следует отметить и некоторые недостатки конструкции. Во-первых, чертежи и схемы сложны для неопытного мастера. Во-вторых, малейшая неточность расположения отверстия для пилы препятствует выходу отходов и приводит к скорому засорению механизма. Все это нужно учитывать при самостоятельном проектировании изделия.

Удобство эксплуатацииЭкономия денежных средствКомпактностьПомощь неопытным мастерам

Характеристики и мощность

Именно от правильности выбора параметров, в том числе показателей оборотов и мощности привода, будет зависеть функциональность использования техники. На показатель мощности влияет максимально допустимый диаметр зубчатой пилы. Считается, что для обработки пиломатериалов с толщиной около 10 миллиметров потребуется электромотор мощностью в 1 кВт. Исходя из толщины обрабатываемых и распиливаемых пиломатериалов и следует выбирать мощность электромотора.

Передачу от привода в самостоятельно изготовленной циркулярке лучше всего выполнять клиноременной. Это позволяет обеспечить необходимую безопасность использования техники. Клиноременная передача при попадании под пилу посторонних предметов будет проскальзывать на шкивах, что исключает травматизм и заклинивание рабочего диска.

Технология изготовления

Используя 20-мм фанеру, вы должны выполнить заготовку для столешницы, руководствоваться при этом необходимо выбранными размерами. Полотно размечается с помощью маркера и линейки, а после распиливается электрическим лобзиком. Кромки необходимо обработать фрезером. Материал зашкуривается.

С нижней стороны столешницы необходимо выполнить разметку для пилы. Для этого полотно переворачивается, а пилу следует установить без диска на предполагаемое место размещения. Так вы сможете разметить параметры подошвы. С помощью фрезера в столешнице делается углубление в пределах от 8 до 10 мм, при этом необходимо следовать посадочному месту, которое было размечено заранее.

Алгоритм сборки самодельной циркулярной пилы

Сборку деревообрабатывающего станка по приведенному ранее чертежу выполняют в такой последовательности:

• из уголков делают прямоугольную раму;
• к ней приваривают четыре ножки по углам нужной высоты;
• на высоте около 200 мм от их нижнего края делают обвязку из уголков;
• на верхней раме монтируют вал;
• фиксируют на одной его стороне ведомый шкив, а на другой – диск;
• изготавливают и прикрепляют к станине стол с подъемным механизмом;
• на нижней раме делают площадку из уголков или листового металла под электродвигатель;
• на валу мотора фиксируют ведущий шкив;
• надевают ремень на шкивы;
• на боковой панели агрегата монтируют кнопки включения и отключения и электрощит;
• с помощью проводов подходящего сечения соединяют элементы электрической цепи оборудования (двигатель, кнопки, защиту);
• подводят питание к станку от стационарной сети.

Заключительным этапом является проверка работоспособности собранного оборудования. Для начала стоит убедиться в свободном вращении всех подвижных деталей: для этого достаточно просто покрутить ведущий шкив рукой. После чего можно запустить агрегат в тестовом режиме. Если обнаружится сильная вибрация, то нужно будет проверить надежность болтовых соединений и фиксации диска.

Сделать циркулярную пилу можно со столом, состоящим из двух половин или цельным. В последнем случае в нем понадобится вырезать прямоугольную прорезь под диск. Конструкция станка со столом, состоящим из двух половин, показана в ролике далее. Также в данном видео продемонстрировано устройство подъемного механизма к этим частям.

Как сделать своими руками — пошаговая инструкция

Алгоритм (порядок действий) при сборке такого станка:

Во-первых. Следует определиться с размерами (длина, ширина, высота). При выборе размеров рабочего стола учитывается размер основного количества заготовок, которые придется пилить. Под небольшие заготовки большой стол не нужен. Учитывается и расположение в мастерской: как и где расположить станок, уместится ли он.

Пример деревянного каркаса:

Все заготовки нарезаются по длине и проводится сборка.

Как пример, простейший стол на фото:

Основные шаги и последовательность сборки:

1. Собирается каркас.
2. Устанавливается и крепится пила.
3. Примеряется и размечается место пропила под диск на листе рабочего стола.
4. Делается пропил по тщательно выполненной, проверенной разметке.
5. Ставится и крепится рабочий стол.

Но надежнее установить пилу на отдельные несущие уголки или прочные бруски.

Более детальная инструкция не имеет смысла, так как крепления могут быть выполнены по-разному. Для представления, как можно сделать простейший станок, предлагаем посмотреть интересное видео.

Станок на видео полностью выполнен из разобранной старой мебели, то есть из бросового материала. Но следует учесть, что это ламинированное ДСП, скорее всего, советского образца, которое отличалось прочностью. Минус такого материала – может использоваться только в сухом помещении. При высокой влажности или попадание воды любое ДСП разрушается.

Дополнительная информация

Столярные работы требуют внимания. Если вы хотите сделать качественный и надежный стол, предназначенный для установки циркулярной пилы, то обстоятельно подготовьтесь к процессу, и приобретите все необходимые материалы и инструменты.

После сборки каркаса в обязательном порядке установите его на ровную поверхность и проверьте, чтобы столешница конструкции не перевешивала ее в какую-либо сторону.

Видео:

Установить стол для циркулярной пилы лучше в том месте, где он и будет стоять в дальнейшем, чтобы исключить возможные проблемы, связанные с неровностью полов.

Если из-за неровного пола стол вибрирует в процессе работы пилы, то следует скорректировать длину ножек, используя плотный войлок или резину.

Столешница изделия может быть как монолитной, так и складной

Чтобы создать складной стол для пилы, придется потратить больше времени и материала, и уделить особое внимание повышению надежности станины, находящейся в разобранном состоянии

Размеры расходного материала, используемого для создания стола, определяются опытным путем. В идеале высота конструкции должна хорошо соотноситься с ростом владельца пилы.

Отверстие, которое будет сделано в столешнице, должно соответствовать размерам конкретной пилы, имеющейся в наличии.

Чтобы продлить срок службы всех используемых материалов, собранных в единую конструкцию, следует обработать их специальными химическими растворами, способными повысить эксплуатационные характеристики дерева или металла (к примеру, защитить их поверхность от коррозии, гниения, появления плесени и т. д.).

Обрабатывать дерево или металл лучше на улице, а не в помещении, чтобы не отравиться активными испарениями.

Вдохновившись данной статьей, вы можете изготовить не только надежную подставку для циркулярной пилы, но и стол, за которым можно пить и есть, собираясь всей семьей.

Технология, которая лежит в основе создания обеденного стола, во многом похожа на схему, пользуясь которой можно сколотить деревянный стол для циркулярной пилы.

В ходе проведения работ, направленных на создание стола для циркулярной пилы, важно помнить о технике безопасности. Все столярные процедуры рекомендуется проводить, защищая руки специальными перчатками, а глаза – очками или пластиковой маской

Все столярные процедуры рекомендуется проводить, защищая руки специальными перчатками, а глаза – очками или пластиковой маской.

Видео:
