Виды солнечных батарей: сравнительный обзор конструкций и советы по выбору панелей

(г. Брянск)

Предприятие «Термотрон» производит автономные системы уличного освещения на солнечных батареях и мини-автономные солнечные станции. Первые поставляются на базе серийных модулей с высокой столбовой опорой.

Особенности автономных систем уличного освещения от «Термотрона»:

  • температурный диапазон эксплуатации – -40…+50 °C;
  • угол раскрытия луча – 135 на 90 градусов;
  • гарантированный срок работы – 12 лет в городских условиях;
  • высота опоры – от 6 до 11 м;
  • мощность – от 30 до 160 Вт.

Автономная станция «Экотерм», выпускаемая заводом, будет интересна владельцам загородных домов и участков. Ее применяют также на фермах, телефонных станциях, для оснащения сельских школ, больниц, магазинов. Станция работает от дизель-генератора 14,5 кВт. Цена вырабатываемой энергии при количестве 18 фотоперерабатывающих элементов – 5,12 руб./кВт, срок окупаемости – до 5 лет (цену станции уточнять у производителя).

ВариантМощность станции, кВтЕмкость АКБ, А/ч
«Экотерм-3» ЮКЛЯ.565216.00131 000
«Экотерм-5»51 500
«Экотерм-10»102 000
«Экотерм-15»153 000
«Экотерм-20»204 000
«Экотерм-25»255 000
«Экотерм-30»306 000
«Экотерм-35»357 000
«Экотерм-40»408 000
«Экотерм-50»5010 000

Область применения солнечных панелей

Стационарные панели

Солнечные панели могут использоваться как в стационарных условиях, так и быть переносными.

Фиксированные модули применяются в следующих областях:

  • на солнечных электростанциях;
  • в автономных, резервных или гибридных электростанциях для дома или дачи;
  • для обогрева помещений и нагрева воды (солнечный коллектор);
  • в автономных системах освещения улиц;
  • для питания рекламных щитов;
  • в системах навигации и сигнализации;
  • в насосных станциях и др.

Рассматривая стационарные солнечные электростанции, остановимся подробнее на тех, которые используются для электроснабжения дома. Чтобы обеспечить жилище электричеством с помощью энергии Солнца, понадобятся следующие комплектующие:

  • солнечные модули;
  • аккумулятор (для накопления неизрасходованной энергии);
  • контроллер напряжения (увеличивает срок службы аккумулятора, но не обязателен для установки);
  • инвертор (преобразует постоянный ток аккумулятора в необходимый переменный ток для электроприборов).

Домашние солнечные электростанции по отношению к централизованному электроснабжению могут быть:

автономные.

Автономные, т.е. независимые от других источников питания, солнечные электростанции используются там, где невозможно по определенным причинам (значительная удаленность от населенных пунктов) подключение к общей электросети. Их использование целесообразно в южных районах, где длиннее световой день и большое количество ясных дней. В любом случае ее желательно продублировать генератором на горючем топливе. Основные преимущества автономной станции – это ее экологичность, бесшумность, минимальное техническое обслуживание в течение эксплуатации. Минус – ночью или в пасмурные дни электроэнергия вырабатываться не будет. Кроме того для их работы необходимы выше названные комплектующие, которые делают автономную систему довольно дорогой.

резервные.

Резервные, или сетевые, электростанции устанавливаются там, где есть подключение к центральной электрической сети. Она используется, как дополнительный источник электроэнергии. Резервная солнечная электростанция начинает свою работу в случае перерыва подачи электроэнергии от сети. Преимущества – бесшумность, надежность, возможность монтажа на крышу или фасад здания. Также плюсом является отсутствие аккумулятора, контроллера и инвертора, что значительно удешевляет систему.

гибридные.

По сути, представляет собой автономную станцию, подключенную к электрической сети. Энергия, полученная от Солнца, используется в первую очередь, при ее нехватке подача электроэнергии идет уже от централизованного электроснабжения. Позволяет значительно экономить на платежах за потребленную электроэнергию.

Мобильные модули

Мобильные устройства по преобразованию энергии Солнца в электрический ток могут применяться:

  • для зарядки мобильных телефонов и других мобильных устройств;
  • для питания радиоприемников во время походов, рыбалки;
  • для питания систем навигации во время экспедиций;
  • для освещения в темное время суток во время походов.

Портативные батареи стали незаменимым аксессуаром у любителей загородных поездок и туристов, путешествующих по диким местам, в которых отсутствует электричество. Так как современная жизнь даже на необитаемом острове или в горах невозможна без различных гаджетов, их подзарядка производится от зарядных устройств, преобразующих солнечную энергию. Портативные солнечные батареи чаще всего выпускаются на основе монокристаллического кремния. Они различаются размерами, формой, мощностью. Компактные батареи с небольшой мощностью могут поместиться в кармане, а большие и мощные могут быть установлены на крыше автомобиля. Кроме того они снабжены всевозможными переходниками для подключения различной техники.

Обзор модулей, не использующих кремний

Солнечные панели, изготавливаемые из более дорогих аналогов, достигают коэффициента в 30%, они могут быть в несколько раз дороже аналогичных систем на основе кремния. Некоторые из них всё же имеют более низкий КПД, при этом обладая возможностью работать в агрессивной среде. Для изготовления таких панелей применяется чаще всего теллурид кадмия. Применяются и другие элементы, но реже.

Перечислим основные преимущества:

  1. Высокий КПД, от 25 до 35%, с возможностью достигнуть, в относительно идеальных условиях даже 40%.
  2. Фотоэлементы стабильны даже при температурах до 150 °C.
  3. Концентрация света от светила на маленькой панели позволяет обеспечить водяной теплообменник энергией, в результате чего образовывается пар, который вращает турбину и генерирует электричество.

Как и говорили ранее — минусом является высокая цена, но в некоторых случаях они являются лучшим решением. Например, в экваториальных странах, где поверхность модулей может нагреться до 80 °C.

Из чего делают пленочные батареи?

Разработка пленочных батарей обусловлена:

  1. Потребностями в снижении стоимости солнечных батарей.
  2. Необходимостью в улучшении производительности и технических характеристик.

На основе CdTe

Исследования теллурида кадмия, как светопоглощающего материала для солнечных батарей начались еще в 70-х годах. В то время его рассматривали как один из оптимальных вариантов для использования в космосе, сегодня же батареи на основе CdTe являются одними из самых перспективных в земной солнечной энергетике. Так как кадмий является кумулятивным ядом, то дискуссии возникают лишь по одному вопросу: токсичен или нет? Но исследования показывают, что уровень кадмия, высвобождаемого в атмосферу, ничтожно мал, и опасаться его вреда не стоит. Значение КПД составляет порядка 11%. Согласитесь, цифра небольшая, зато стоимость ватта мощности таких батарей на 20-30% меньше, чем у кремниевых.

На основе селенида меди-индия

Как понятно из названия, в качестве полупроводников используются медь, индий и селен, иногда некоторые элементы индия замещают галлием. Такая практика объясняется тем, что большая часть производящегося на сегодня индия требуется для производства плоских мониторов. Именно поэтому с целью экономии индий замещают на галлий, который обладает схожими свойствами. Пленочные солнечные батареи на основе селенида меди-индия имеют КПД равный 15-20%. Следует иметь в виду, что без использования галлия эффективность солнечных батарей возрастает примерно на 14%.

На основе полимеров

  • Низкая стоимость производства.
  • Легкость и доступность.
  • Отсутствие вредного воздействия на окружающую среду.

Применяются полимерные батареи в областях, где наибольшее значение имеет механическая эластичность и экологичность утилизации.
В таблице 2 приведены обобщенные данные о КПД разных видов солнечных батарей.

Таблица 2

КПД солнечных элементов, выпускаемых в производственных масштабах
Моно17-22%
Поли12-18%
Аморфные5-6%
На основе теллурида кадмия10-12%
На основе селенида меди-индия15-20%
На основе полимеров5-6%

Надеемся, что теперь Вы ясно представляете себе, из чего делают поли- и монокристаллические, пленочные, полимерные солнечные батареи и другие. Эта информация поможет Вам сделать правильный выбор при покупке солнечных модулей. Ведь система энергопотребления, основанная на солнечной энергии, является долговременной инвестицией. Переходя на альтернативные, в частности, солнечные источники энергии, Вы не только снижаете свои затраты на потребляемые энергоресурсы, но и делаете ощутимый вклад в чистоту окружающей нас среды.

Статью подготовила Абдуллина Регина

Обзор бескремниевых устройств

Некоторые солнечные панели, изготовленные с применением редких и дорогостоящих металлов, имеют КПД более 30%. Они в разы дороже своих кремниевых аналогов, но всё-таки заняли высокотехнологичную торговую нишу, благодаря своим особенным характеристикам.

Солнечные панели из редких металлов

Существует несколько типов солнечных панелей из редких металлов, и не все они имеют КПД выше, чем у монокристаллических кремниевых модулей.

Однако способность работать в экстремальных условиях позволяет производителям таких солнечных панелей выпускать конкурентоспособную продукцию и проводить дальнейшие исследования.

Панели из теллурида кадмия активно используются при облицовке зданий в экваториальных и аравийских странах, где их поверхность нагревается днем до 70-80 градусов

Основными сплавами, применяемыми для изготовления фотоэлектрических элементов, являются теллурид кадмия (CdTe), селенид индия- меди-галлия (CIGS) и селенид индия-меди (CIS).

Кадмий – токсический металл, а индий, галлий и теллур являются довольно редкими и дорогостоящими, поэтому массовое производство солнечных панелей на их основе даже теоретически невозможно.

КПД таких панелей находится на уровне 25-35%, хотя в исключительных случаях может доходить до 40%. Ранее их применяли в основном в космической отрасли, а сейчас появилось новое перспективное направление.

Из-за стабильной работы фотоэлементов из редких металлов при температурах 130-150°C их используют в солнечных тепловых электростанциях. При этом лучи солнца от десятков или сотен зеркал концентрируются на небольшой панели, которая одновременно генерирует электроэнергию и обеспечивает передачу тепловой энергии водяному теплообменнику.

В результате нагрева воды образуется пар, который заставляет вращаться турбину и генерировать электроэнергию. Таким образом солнечная энергия преобразуется в электрическую одновременно двумя путями с максимальной эффективностью.

Полимерные и органические аналоги

Фотоэлектрические модули на основе органических и полимерных соединений начали разрабатывать только в последнем десятилетии, но исследователи уже добились значительных успехов. Наибольший прогресс демонстрирует европейская компания Heliatek, которая уже оснастила органическими солнечными панелями несколько высотных зданий.

Толщина её рулонной пленочной конструкции типа HeliaFilm составляет всего 1 мм.

При производстве полимерных панелей используются такие вещества, как углеродные фуллерены, фталоцианин меди, полифенилен и другие. КПД таких фотоэлементов уже достигает 14-15%, а стоимость производства в разы меньше, чем кристаллических солнечных панелей.

Остро стоит вопрос срока деградации органического рабочего слоя. Пока что достоверно подтвердить уровень его КПД через несколько лет эксплуатации не представляется возможным.

Преимуществами органических солнечных панелей являются:

  • возможность экологически безопасной утилизации;
  • дешевизна производства;
  • гибкая конструкция.

К недостаткам таких фотоэлементов можно отнести относительно низкий КПД и отсутствие достоверной информации о сроках стабильной работы панелей. Возможно, что через 5-10 лет все минусы органических солнечных фотоэлементов исчезнут, и они станут серьезными конкурентами для кремниевых пластин.

Как устроены солнечные батареи?

Стандартная солнечная батарея состоит из алюминиевой рамы, солнечных элементов, специального стекла, подложки, токоведущих жил и распределительной коробки.

Рис. 1 Устройство солнечной батареи

Рама панели – алюминиевая конструкция, придающая жесткость изделию и образующая основу для остальных деталей батареи. Солнечные элементы – кремниевые полупроводниковые фотоэлектрические преобразователи, выращиваемые, как правило, монокристаллическим или поликристаллическим методом. Использование полупроводниковых преобразователей дает возможность прямого, одноступенчатого преобразования энергии, что позволяет использовать солнечные батареи наиболее эффективно.

В солнечной батарее используется фотовольтаический эффект, возникающий в неоднородных полупроводниковых структурах при контакте с солнечным излучением. Неоднородность полупроводникового слоя солнечной батареи достигается легированием одного полупроводникового слоя различными примесями или соединением нескольких слоев полупроводников с различной шириной запрещенной зоны – созданием гетеропереходов. Также методом получения неоднородных кремниевых полупроводников является изменение химического состава полупроводника. Эффективность использования фотопроводника характеризуется оптическими свойствами проводника, одним из которых является фотопроводимость. Потери энергии при работе солнечных батарей связаны с несколькими процессами: частичным отражением солнечных лучей от поверхности преобразователей; прохождением части лучей, через фотопреобразователи без поглощения в них; рассеянием избыточной энергии фотонов на тепловых колебаниях решетки; внутренним сопротивлением преобразователей.

Напряжение

Как правило, панели выпускаются с выходным напряжением 12 В. Но для заряда аккумуляторов необходимо иметь в системе напряжение выше, чем из рабочее, да и преобразование из постоянного в переменное выгоднее по КПД производить с более высоких значений.

Какое выходное напряжение на Ваших солнечных панелях?

12 В / 24 В36 В / 48 В

Поэтому принята стандартная практика использовать напряжения:

  • 12 В для систем с потреблением на более 1 кВт.
  • 24 В или 36 В – при потреблении до 5 кВт.
  • 48 В – при мощности свыше 5 кВт.

Для получения таких напряжений используют последовательное включение панелей (наборов панелей).

Варианты размещения

Существует несколько основных вариантов размещения комплектов солнечных батарей для дачи и дома, каждый из которых выбирается в зависимости от ряда обстоятельств.

  1. На земле – при наличии личного или арендованного участка достаточной площади. Преимущества – оптимальное размещение большого количества батарей с потенциальной возможностью изменения их направления на солнце.
  2. На крышах зданий – применяется в основном в условиях плотной застройки и отсутствия подходящего участка для удобного размещения. Главное достоинство – экономия места и минимальное количество кабельных линий.
  3. На воде – используется при наличии доступных водных пространств. Основным плюсом следует назвать повышение среднего КПД установок за счет естественного охлаждения панелей.
  4. Мобильное – для небольших комплектов, используемых для зарядки аккумуляторов транспортных средств, в длительных туристических походах и т.д. Преимущество – в отсутствии привязки к месту за счет малых габаритов и веса.

Если солнечные электростанции для дома размещаются на высоких крышах с большим углом наклона, стоимость комплекта немного увеличится за счет сложности выполнения работ на высоте.

Обзор бескремниевых устройств

Некоторые солнечные панели, изготовленные с применением редких и дорогостоящих металлов, имеют КПД более 30%. Они в разы дороже своих кремниевых аналогов, но всё-таки заняли высокотехнологичную торговую нишу, благодаря своим особенным характеристикам.

Солнечные панели из редких металлов

Существует несколько типов солнечных панелей из редких металлов, и не все они имеют КПД выше, чем у монокристаллических кремниевых модулей. Однако способность работать в экстремальных условиях позволяет производителям таких солнечных панелей выпускать конкурентоспособную продукцию и проводить дальнейшие исследования.

Панели из теллурида кадмия активно используются при облицовке зданий в экваториальных и аравийских странах, где их поверхность нагревается днем до 70-80 градусов

Основными сплавами, применяемыми для изготовления фотоэлектрических элементов, являются теллурид кадмия (CdTe), селенид индия- меди-галлия (CIGS) и селенид индия-меди (CIS). Кадмий – токсический металл, а индий, галлий и теллур являются довольно редкими и дорогостоящими, поэтому массовое производство солнечных панелей на их основе даже теоретически невозможно.

КПД таких панелей находится на уровне 25-35%, хотя в исключительных случаях может доходить до 40%. Ранее их применяли в основном в космической отрасли, а сейчас появилось новое перспективное направление.

Из-за стабильной работы фотоэлементов из редких металлов при температурах 130-150°C их используют в солнечных тепловых электростанциях. При этом лучи солнца от десятков или сотен зеркал концентрируются на небольшой панели, которая одновременно генерирует электроэнергию и обеспечивает передачу тепловой энергии водяному теплообменнику.

В результате нагрева воды образуется пар, который заставляет вращаться турбину и генерировать электроэнергию. Таким образом солнечная энергия преобразуется в электрическую одновременно двумя путями с максимальной эффективностью.

Полимерные и органические аналоги

Фотоэлектрические модули на основе органических и полимерных соединений начали разрабатывать только в последнем десятилетии, но исследователи уже добились значительных успехов. Наибольший прогресс демонстрирует европейская компания Heliatek, которая уже оснастила органическими солнечными панелями несколько высотных зданий. Толщина её рулонной пленочной конструкции типа HeliaFilm составляет всего 1 мм.

При производстве полимерных панелей используются такие вещества, как углеродные фуллерены, фталоцианин меди, полифенилен и другие. КПД таких фотоэлементов уже достигает 14-15%, а стоимость производства в разы меньше, чем кристаллических солнечных панелей.

Остро стоит вопрос срока деградации органического рабочего слоя. Пока что достоверно подтвердить уровень его КПД через несколько лет эксплуатации не представляется возможным.

Преимуществами органических солнечных панелей являются:

  • возможность экологически безопасной утилизации;
  • дешевизна производства;
  • гибкая конструкция.

К недостаткам таких фотоэлементов можно отнести относительно низкий КПД и отсутствие достоверной информации о сроках стабильной работы панелей. Возможно, что через 5-10 лет все минусы органических солнечных фотоэлементов исчезнут, и они станут серьезными конкурентами для кремниевых пластин.

Правила выбора

Установка фотоэлектрических панелей позволяет снизить счета за электроэнергию. Они преобразуют накопленную солнечную энергию в электричество, которое необходимо, например, для питания устройств, используемых каждый день. Если вы собираетесь купить самые эффективные солнечные панели и создать собственную солнечную установку, обязательно прочтите это руководство. Мы расскажем, что вам нужно учесть, чтобы купить правильный продукт.

Место установки. Чаще всего на крыше монтируется фотоэлектрическая установка. Она должна быть наклонена под углом 30, максимум 35 градусов. Тогда панели будут работать достаточно эффективно. В случае дома с плоской крышей необходимо использовать специальную конструкцию, которая увеличит расстояние между панелями и исключит риск потемнения.

Пиковая мощность – это электрическая мощность, полученная в условиях испытаний (сокращенно STC) при солнечной освещенности 1000 Вт / м2. Стандартная пиковая мощность составляет несколько сотен Вт (например, солнечная панель 500 Вт). При этом следует учитывать, что среднее значение этого параметра с учетом всего года эксплуатации панелей составит около 10% от общей пиковой мощности, указанной производителем.

Допуск мощности. Из допуска мощности мы можем определить, насколько велика разница между реальной мощностью и номинальной пиковой мощностью. Если его значение положительное, это означает, что реальная мощность панели не ниже пиковой мощности, а иногда даже может быть выше.

Эффективность выражается в процентах. Это отношение максимальной электрической мощности к мощности солнечного излучения, попадающего на поверхность ячеек. Рекомендуется выбирать панели с наивысшим КПД, поскольку указанная мощность может быть получена при установке меньшего размера. Лучшая фотоэлектрическая панель имеет КПД не менее 13%.

Габаритные размеры и вес. В среднем высота фотоэлектрических панелей, имеющихся на рынке, составляет около 166 см, а ширина – 99 см. Их толщина в свою очередь составляет 3,5 см, иногда чуть больше или меньше. Модели, адаптированные для создания домашней установки, состоят из 60 ячеек, а предназначенные для промышленных целей – 72 ячейки. Расстояние между ними от 4 до 5 мм. В среднем фотоэлектрическая панель весит 19 кг.

Гарантия

При комплектовании элементов для строительства фотоэлектрической установки также следует обращать внимание на срок гарантии. Чаще всего это 10, максимум 12 лет

Чем дольше период защиты, тем больше мы можем быть уверены, что для производства панелей использовались компоненты хорошего качества. Также не стоит забывать проверить гарантию мощности. Обычно производители гарантируют, что в первые 10 лет эксплуатации установки мощность не упадет ниже 90% от начального значения, а через 15 лет – ниже 80%.

Диапазон рабочих температур. Установленная фотоэлектрическая панель должна быть устойчивой к неблагоприятным погодным условиям. Ее рабочая температура должна охватывать широкий диапазон – от -40 ºC до +85 ºC.

Фотоэлектрическая установка имеет не только преимущества, но и несколько недостатков. Однако вложение в нее практически всегда окупается. Кстати, по оценкам экспертов, панели, обращенные на юг под углом 40 градусов, могут производить от 900 до 1300 кВтч электроэнергии в год. В рейтинге лучших солнечных панелей мы собрали только лучшие и проверенные варианты, как для кемпинга, рыбалки, так и для домашней установки, поэтому каждый сможет выбрать модель для себя.

Виды кремниевых солнечных батарей

Поликристаллические

Главным элементом таких панелей являются полупроводниковые элементы поликристаллической структуры. Они гораздо дешевле монокристаллических, так как по сути изготавливаются из обрезков, оставшихся от монокристаллических элементов. В процессе изготовления кремниевый сплав просто охлаждается без последующей обработки.

КПД поликристаллических солнечных батарей составляет в среднем 12 — 18%, в то время, как у монокристаллических КПД достигает 22%. Однако учитывая меньшую цену, можно приобрести чуть больше панелей и получить тот же «выхлоп» за те же деньги, что и у монокристаллов. Такое возможно только в случае, когда есть много места на крыше. Также поликристаллы отличаются от монокристаллов неоднородностью цветовой гаммы.

Сколько стоят поликристаллические солнечные батареи? В среднем 3500 рублей за 100 Вт (многое зависит от производителя). Одной из самых недорогих поликристаллических батарей является Восток Pro ФСМ 150 П мощностью 150 Вт.

Монокристаллические

Для монокристаллических солнечных панелей специально выращивается монокристалл по методу Чохральского. Затем из нескольких кремниевых ячеек собирается целая панель определенной мощности. Чаще всего панель состоит из 36 или 72 модулей. Эффективность работы монокристаллических панелей гораздо выше, чем у поликристаллических, и составляет порядка 18 – 22%.

Благодаря такой особенности при одинаковых размерах монокристаллические преобразуют больше солнечной энергии, чем поликристаллические. Какие лучше солнечные батареи: поликристаллические или монокристаллические? Все упирается в бюджет. Если есть возможность потратить чуть больше, тогда стоит купить монокристаллы, у которых окупаемость быстрее. Также монокристаллические батареи будут предпочтительнее, если площадь крыши относительно невелика. Средний срок «жизни» составляет 25 лет.

Если же хотите сэкономить и солнечная батарея вам нужна только, чтобы запитать холодильник или насосную станцию на даче, тогда можно взять поликристаллическую модель.

Аморфные

Аморфные батареи состоят из кремниеводорода (SiH4), который получают путем действия электрического тока на кремний. В результате этого кремний испаряется, а затем тонким слоем оседает на подложку.

ЭксплуатацияМедь или алюминий: что лучше всего подходит для проводки?

КПД у аморфных панелей примерно такой же, как у поликристаллических. Однако у аморфных моделей есть некоторые преимущества. Например, они могут вырабатывать электроэнергию даже в пасмурную погоду, дождь, когда в воздухе высокая концентрация пыли или во время заката/рассвета.

Расчеты перед покупкой

Чтобы подобрать комплект с подходящими показателями, нужно в первую очередь рассчитать мощность. Она зависит от энергонагрузки, чем этот показатель выше, тем производительнее потребуются батареи. Для частных домов лучше всего подойдут панели мощностью от 150 до 250 Вт, в то время как для дачного дома достаточно вариантов на 50 Вт.

В первую очередь следует рассчитать базовое потребление энергии, для этого нужно учесть каждый используемый прибор и среднее время его работы в течение суток. Далее надо просто сложить все показатели и получится расчетная нагрузка в киловатт-часах.

Это минимальный показатель, на который нужно ориентироваться. При этом требуется делать определенный запас и учитывать потери энергии, которые происходят в сети, а также что заряд аккумуляторов постепенно падает. Обычно делается запас порядка 30%, но лучше сделать его больше.

Пример системы с восемью аккумуляторами.

Чтобы существенно понизить расход электричества и не приобретать мощное оборудование, которое намного дороже, стоит перевести часть потребителей энергии на напряжение 12 В. Можно поставить светодиодные лампы и приобрести часть бытовой техники под такие характеристики. Это существенно снизит энергопотребление и позволит сэкономить на солнечных батареях.

Обязательно учесть инсоляцию — показатель, отражающий количество солнечной энергии, приходящейся на определенную площадь. Используйте схему с готовыми данными, чтобы рассчитать количество панелей для своего региона. Учитывайте что максимум приходится на лето, а минимум на зиму, не стоит упускать этот момент.

Инсоляция зависит от региона.

Когда на руках есть все данные, можно провести расчеты, за основу брать месяцы с минимальной инсоляцией и ориентироваться на них. В эти периоды система будет работать почти на полную мощность, в остальное время с запасом, что позволит исключить перегрузки и быстрый износ из-за повышенных нагрузок.

Типы фотоэлектрических преобразователей

Классифицируют промышленные солнечные панели по их конструкционным особенностям и типу рабочего фотоэлектрического слоя. Различают такие виды батарей по типу устройства:

  • гибкие;
  • жесткие.

Гибкие тонкопленочные солнечные панели постепенно занимают всё большую нишу на рынке благодаря своей монтажной универсальности, ведь установить их можно на большинстве поверхностей с разнообразными архитектурными формами.

Реальные характеристики солнечных панелей обычно ниже, чем указанные в инструкции. Поэтому перед их установкой дома желательно самому увидеть похожий реализованный проект

По типу рабочего фотоэлектрического слоя солнечные батареи разделяются на такие разновидности:

  1. Кремниевые:
    • монокристаллические;
    • поликристаллические;
    • аморфные.
  2. Теллурий-кадмиевые.
  3. На основе селенида индия- меди-галлия.
  4. Полимерные.
  5. Органические.
  6. На основе арсенида галлия.
  7. Комбинированные и многослойные.

Интерес для широкого потребителя представляют не все типы солнечных панелей, а только лишь первые два кристаллических подвида. Хотя некоторые другие типы панелей и имеют большие КПД, но из-за высокой стоимости они не получили широкого распространения.

Галерея изображений
Фото из

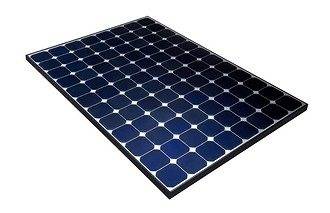

Монокристаллические панели легко угадать по белым квадратикам в уголках отдельных элементов

Поликристаллические панели рекомендуется ориентировать на восток и запад, а для южной стороны лучше приобрести монокристаллический модуль

Тонкопленочные солнечные панели популярны при изготовлении портативных туристических солнечных батарей

Солнечные панели с содержанием индия активно используются на космических спутниках

Мышьяк в солнечных батареях с арсенидом галлия становится токсичным только при прямом контакте с водой

Солнечные панели из редких металлов могут быть изготовлены любых размеров и формы

Органические солнечные панели пока что недоступны для массового потребителя из-за недостаточной испытанности технологии

Полимерные солнечные батареи имеют низкий КПД, поэтому распространения пока не получили

Массив монокристаллических солнечных фотоэлементов

Солнечная панель на основе поликристаллов кремния

Солнечная панель в виде пленки

Фотогальванические элементы из селенида индия-меди-галлия

Фотоэлемент на основе арсенида галлия

Солнечные панели со слоем теллурида кадмия

Производство органических солнечных панелей

Солнечная батарея из полиэфира

Кремниевые фотоэлектрические элементы довольно чувствительны к нагреву. Базовая температура для измерения электрогенерации составляет 25 °C. При её повышении на один градус эффективность панелей снижается на 0,45-0,5%.

Далее будут подробно рассмотрены солнечные панели, которые представляют наибольший потребительский интерес.

Рейтинг солнечных панелей

Российский рынок не испытывает недостатка в высокотехнологичном оборудовании для получения электрической энергии от Солнца. Обывателю предоставляется возможность купить готовый комплект или собрать электростанцию из отдельных элементов, где главная роль отведена солнечным панелям. Чтобы сориентировать потенциального покупателя в разнообразии модулей, редакция VyborExperta.ru выделила лучшие из них.

  • КПД – эффективность преобразования солнечной энергии в электрическую;
  • Размеры и количество фотоэлементов заключенных в одном модуле;
  • Материал корпуса – пластик, метал;
  • Комплектация, способы подключения к схеме;
  • Вес, сложность монтажа и обслуживания;
  • Совместимость с оборудованием других производителей;
  • Возможность расширения и модернизации;
  • Стойкость к механическим нагрузкам и негативным факторам окружающей среды;
  • Производители солнечных батарей по рейтингу Tier-1, 2, 3.

В качестве претендентов в Топ рассматривались зарубежные и российские солнечные панели, соответствующие уровню качества Grade A, которые исключают внешние дефекты и рассчитаны на длительный срок службы с минимальным снижением энергоотдачи. Важным критерием отбора стала цена, отражающая преимущества и доступность каждого модуля.

Остальные факторы

Качество и долговечность солнечного генератора можно определить по наличию гарантии, ведь продавец не захочет нести ответственность за второсортный товар, который сломается спустя год после эксплуатации.

Размер солнечной батареи имеет значение, и не только для производительности: перед покупкой батареи нужно измерить поверхность, на которую она будет устанавливаться.

Сама установка – тоже довольно сложное дело. Лицевая сторона должна быть направлена строго на юг, при этом между устройством и поверхностью необходимо свободное пространство, чтобы избежать перегрева. Неопытный покупатель вряд ли сможет разобраться с процессом монтажа, поэтому придётся нанимать специалиста. Некоторые компании-продавцы предоставляют свои услуги по установке, что тоже говорит об их солидности и повышает к ним доверие.

Даже досконально изучив каждую характеристику модели, следует обратиться за консультацией к эксперту. Он поможет с точностью рассчитать необходимую мощность и подобрать соответствующую модель, а также её установить.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
