Солевые батарейки: их состав и конструкция, виды и размеры

Классификация батареек по типоразмеру

Как известно многие элементы питания имеют разную форму. Специально поэтому была разработана маркировка батареек согласно их виду. Имеется европейская и американская классификация.

Ниже приведена таблица в которой отображаются источники энергии по типоразмеру. Она поможет определить тип батарейки.

Американская маркировка	Народная маркировка	Кодированные обозначения	По типу	Ширина в мм	Высота в мм	Емкость в mAh.
А	нет	LR23R23	Щелочная Солевая	17	50	Не известно
АА	Пальчиковая	FR6LR6R6	Литиевая Щелочная Солевая	14.5	50.5	1100 – 3500
ААА	Мизинчиковая	LR03FR03R03	Щелочная Литиевая Солевая	10.5	44.5	540 – 1300
АААА	Маленькая мизинчиковая	LR8D425	Щелочная	8.3	42.5	625
В	LR12	Щелочная	21.5	60	8350
С	Средняя	26.2	50	3800 – 8000
D	Большая, круглая	LR14 R14	Щелочная Солевая	34.2	61.5	8000 – 19500
F	LR20R20	Щелочная Солевая	33	91	неизвестно
N	LR1R1	Щелочная Солевая	12	30.2	1000
½ AA	R14250	Солевая	14.5	25
R10	21.5	37.3	1800
PP 3	Крона	1604, 6F22, 6R611604A, 6LF22, 6LR61, MN1604, MX1604	Солевая Щелочная	26.5	48.5	150 – 1000
А 23	Мини мизинчиковая	ANSI-1181A, 8LR23, 8LR932, GP23A, E23A, LRV08, MN21, V23GA	10.5	28.9	40

На этикетке элемента питания можно заметить американскую маркировку. Так же там указывают из чего она состоит, а также проставляют дату. Значение L на батарейке указывает на то, что она щелочная. Размеры от указанных могут слегка отличаться. Например, если батарея находится в плотной этикетке, то ее габариты будут на 1-3 мм больше. Такую оболочку производитель ставит чтобы защитить источник энергии от погодных условий и ударов при падении.

Стандартные обозначения по IEC

Обозначение	Тип энергетического источника
PR	Воздушно цинковые
R	Солевые
CR	Литиевые
SR	Серебряные
LR	Щелочные

Таким образом виды гальванических элементов могут быть разными.

Основные технические характеристики батареек AA и AAA

Основное, чем различаются пальчиковые батарейки форм-факторов АА и ААА – размер. А он, как уже сказано, определяет ёмкость.

В зависимости от типоразмера и технологии батарейки имеют различный вес, хотя эта характеристика редко бывает определяющей – масса аппаратуры в большинстве случаев значительно превышает вес нескольких батарей. Чаще это надо знать для целей хранения и перевозки гальванических элементов.

Срок хранения определяется током саморазряда и ёмкостью элемента. Саморазряд зависит от технологии, ёмкость – от форм-фактора. Но на практике вторая характеристика вносит меньший вклад в утечку заряда при хранении. По крайней мере, так уверяют производители, указывая примерно одинаковые периоды нахождения на складах для элементов АА и ААА. На срок хранения также влияет температура – с её ростом период сохранности снижается.

Источники питания могут эксплуатироваться в различных условиях, в том числе и по температуре. И приспособленность гальванических элементов будет разная – также в зависимости от технологии изготовления. Упоминалось, что солевые батарейки плохо работают при температурах ниже нуля. Литиевые, несмотря на все свои преимущества, имеют верхнее ограничение в +55 °С (нижний предел – до минус 40 (обычно до минус 20) в зависимости от производителя). Щелочные имеют широкий диапазон  — примерно от минус 30 до +60 °С и являются наиболее универсальными в этом отношении.

Подытоживая, надо отметить, что в семейство АА и ААА фактически включено большое количество вариаций гальванических элементов. Можно подобрать батарейку для обширного круга условий эксплуатации и широкого диапазона стоимости.

Какие основные виды аккумуляторных батареек существуют?

Какие существуют виды источников электрического тока?

Как устроен электрический аккумулятор, его принцип работы, виды, назначение и основные характеристики

Что такое литий ионный аккумулятор — устройство и виды

В чём и как измеряется емкость аккумулятора?

Как правильно выбрать аккумулятор для автомобиля?

Что отличает щелочные от солевых батареек

Наиболее распространены среди солевых батареек именно цинковые. В качестве электролита в этом гальваническом элементе была использована соль.

В алкалиновых батареях соль в качестве электролита заменили на щёлочь. Это сделало их работоспособность более качественной по сравнению с солевым аналогом. При производстве отказались от цинкового корпуса и решили использовать этот же металл, но в виде порошка. Поэтому при взаимодействии щёлочи с анодом и катодом стало выделяться намного больше энергии.

Солевые батареи на основе цинка способны функционировать в температурном интервале от минус двадцати до плюс семидесяти градусов. Применять их можно в самых разнообразных устройствах. Эксплуатационный срок составляет два или три года.

Алкалиновые элементы питания имеют более длительный эксплуатационный период. Сохранность их без потери полезных свойств достигает десяти лет. Использование щёлочи в качестве электролита позволяет им сохранять рабочие свойства даже в условиях низких температур. Размеры их совпадают с солевыми батареями.

Ещё совсем недавно алкалиновые источники питания не имели способности к повторной зарядке, однако последние разработки позволили получить её. Теперь их можно использовать неоднократно и заряд они могут сохранять очень долгое время. Это сделало их более экологичными и дало им дополнительное преимущество.

Данный элемент питания наиболее полно соответствует постоянно растущим потребностям рынка, мощностные запросы которого непрерывно растут.

Как их отличить

Если разобрать солевую и алкалиновую батарейку, то различия между ними сразу бросятся в глаза, однако кто позволит это сделать в магазине? Но как же тогда не ошибиться в выборе, если внешне они ничем не отличаются?

Выход имеется. Прежде всего, различием будет стоимость батарейки. Так как производство щелочных элементов питания более затратно, то и стоят они намного дороже. Помимо этого, на корпусе алкалинового элемента питания имеется надпись ALKАLINE, что в переводе и означает — щёлочь.

Подпишитесь на наши Социальные сети

Зарядное устройство

Приборы, предназначенные для подзарядки аккумуляторов, выполняют восстановление энергоемкости и позволяют применять источник питания многократно. Зарядники можно классифицировать на 2 типа:

• простые;
• универсальные.

Первые ЗУ выполняют только подзарядку. Универсальные позволяют:

• определить силу тока самостоятельно или в автоматическом режиме;
• защитить прибор от перегревания;
• после покупки новой батареи выполнить пару циклов разряда и заряда;
• удостовериться в работоспособности элементов;
• обнаружить одноразовые источники;
• при помощи экрана сообщать о выполненной работе;
• самостоятельно программировать работу изделия;
• отключить прибор по таймеру или в автоматическом режиме;
• функционировать с несколькими видами АКБ;
• применять в машине при помощи специального переходника.

Необычные типы батареек

A.

Имеют форму цилиндра. Относятся к щелочному типу. Напряжение 1.5 вольт. По маркеровке IEC носят название R23. Габариты 17 на 50 мм. Раньше использовались в нестандартных устройствах и стареньких компьютерах. На данный момент их практически не найти.

AAAA.

Именуются как LR61. Являются очень миниатюрными щелочными элементами питания цилиндрической формы. Напряжение 1.5 V. Габариты 8,3 на 42.5 мм. Такие длинные батарейки используют в фотоаппаратах, фонариках, мощных стилусах, лазерных указках, глюкометрах.

B.

Являются солевыми и маркируются как R12. Есть так же щелочные с обозначением LR12. Выполнены в виде цилиндрической формы. Размер 21,5х60 мм. Напряжение 1.5 вольт. Часто используют в осветительных установках.

F.

Имеют напряжение 1.5 V. Именуются как L25 и LR25. Производители выпускают солевые элементы с энергетической емкостью от 10,5 mAh и щелочные до 26 mAh. Габариты 33х91 мм.

N.

Маркируются как R1 и LR1. Емкость 400-1000 мАч. Напряжение 1.5 V. Габариты 12х30,2 мм.

1/2AA.

Имеют обозначение CR14250. Тип Li‑MnO2 (литий-диоксид марганцевые). Вольтаж 3,6 V. Li‑SOCl2 (литий-тионил хлоридные) маркируются как ER14250. Параметры 14х25 мм.

R10.

Вольтаж 1.5 вольт. Производство запущено еще в Советском Союзе. Имеют по мимо основные маркировки еще и как 332. Размер 21 на 37 мм. На данный момент их производство снижено.

Есть схожие батареи, имеющие внутри 2 элемента R10. Такой источник тока имеет маркировку 2R10 и габариты 21,8х74,6 мм. Его вольтаж равен 3 V. Именуются он как Duplex.

A23.

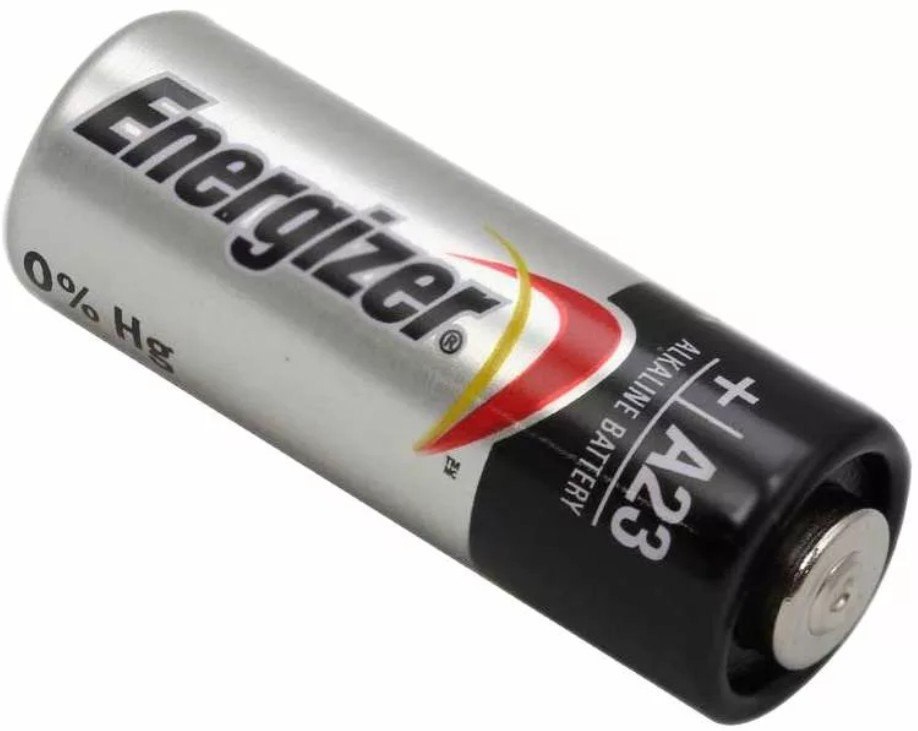

Имеет повышенное напряжение 12 v. Ее габариты равны 10,3х28,5 мм. По типу она щелочная. По стандарту IEC маркируется как 8LR932. При вскрытии обнаруживается обычно 8 батареек типа LR932 соединенных друг за другом. Используется чаще всего в пультах ДУ и игрушках.

A27.

Стандарт IEC — 8LR732. Тип щелочной. Размеры 8х28,2 мм. Вольтаж 12 V. Так же, как и предыдущая имеет внутри последовательное соединение восьми батарей типа LR632. Требуется для радио пультов, зажигалок, сигарет, работающих от электричества.

3336.

Маркируется по IEC как 3LR12 и имеет щелочной тип. А 3R12 является солевой. Люди называют их квадратными так как у них прямоугольная форма. Производят подобные источники тока с 1901 года. Тогда они использовались только в фонариках. Через некоторое время их стали применять в радиоприемниках, датчиках влажности, игрушках и других устройствах. Напряжение у них 4.5 вольт. Энергоемкость 1200 – 6100 mAh. Габариты 67х62х22.

По сути это три соединенных последовательно пальчиковых батарейки R12.

На данный момент в продаже имеются разные виды батареек. Поэтому вы без труда сможете подобрать нужную именно вам! Лучше всего брать элементы питания уже проверенные временем. Либо же приобретать источники тока от известной компании.

Из чего делают батарейки

Существует четыре типа элементов питания. Несмотря на то что принцип работы у них одинаковый, все источники тока имеют уникальную конструкцию и состоят из разных деталей.

«Пальчиковые» и «мизинчиковые» батарейки

«Пальчиковые» и «мизинчиковые» источники тока представляют собой цилиндр небольшого размера. Это одни из самых распространённых вариантов батареек. Они состоят из следующих элементов:

• отрицательного заряда — катода;
• вкладыша, выполняющего роль своеобразной прокладки;
• корпуса;
• мембраны;
• электролита, обеспечивающего нормальное протекание химической реакции;
• стержня, изготовленного из углеродистого соединения, например, угля или сажи;
• фиксирующей шайбы;
• положительного заряда — анода.

Это стандартная конструкция большинства цилиндрических батареек. Но есть устройства, состоящие из стержня, изготовленного из угля, металлических деталей и специального порошка.

Из чего состоит круглая батарейка

Элемент питания, имеющий необычную приплюснутую форму, ещё называют «таблетка». Чаще его используют в часах и различных сигнализациях. Он состоит из следующих элементов:

1. анода — его роль выполняет одна из крышек;
2. катода — отрицательным контактом служит вторая крышка;
3. прокладки, дополнительно пропитанной электролитом;
4. диоксида ртути;
5. цинкового порошка;
6. водонепроницаемого слоя;
7. кольца, обеспечивающего надёжную герметизацию.

Батарея сотового телефона

Конструкция элемента питания сотового телефона несколько сложнее, чем устройство обычных батареек. В неё входят:

1. положительный и отрицательный контакт;
2. анодный корпус;
3. катодный стакан;
4. уплотняющее вещество;
5. сепаратор;
6. изолирующий состав;
7. защитная мембрана;
8. диафрагма;
9. корпус из алюминия или другого металла.

Из чего состоит «крона»

Источник питания прямоугольной формы конструктивно отличается от других батареек. Положительный и отрицательный контакт находятся друг над другом. Располагаются они в верхней части устройства. Снизу находится основа, выполненная из пластмассы. От минусового контакта отходит пластина, которая фиксируется на минусовом полюсе.

Корпус устройства выполнен из металла. Внутри него располагаются шесть небольших приплюснутых прямоугольников, каждый из которых — индивидуальная батарейка. Заряд такого «бочонка» составляет 1,5 В. Между пластинами находится ещё одна — специальная.

Строение источника питания достаточно простое:

1. два контакта — положительный и отрицательный;
2. корпус из алюминия или другого металла;
3. две пластины из пластика;
4. шесть соединённых между собой «бочонков» по 1,5 вольт каждый;
5. стержень из углеродистого соединения;
6. пластины для изоляции «бочонков»;
7. плёнка;
8. внешняя оболочка.

Из чего изготовлен корпус элементов питания

Корпус — один из важнейших элементов конструкции источника тока. Он выполняет защитную функцию, удерживая внутри содержимое батарейки и предотвращая её разрушение.

У каких источников питания корпус изготовлен из цинка

Многие неспроста задаются подобным вопросом, ведь Zn можно применять в разнообразных опытах. Или просто продать. Так, корпусом из цинка снабжены все солевые элементы питания. Обычно это непосредственно на нём и указывается.

В последнее время всё чаще можно встретить источники тока с корпусом, изготовленным из жести или железа. Материал изготовления зависит от внутренней конфигурации батареек. Железо и жесть способны обеспечить максимальную защиту и повышенную прочность.

Из чего изготавливают корпус цилиндрических батареек

Он имеет простую конструкцию, в которую входят:

• верхняя и нижняя части;
• боковая овальная часть;
• маркировка, указывающая вид источника тока.

Химический состав элементов питания

Химический состав зависит от конкретного вида источника тока. В состав большинства элементов питания входят следующие химические соединения:

• железо;
• свинец;
• марганец;
• алюминий;
• литий;
• кадмий;
• ртуть (в последнее время её стараются не использовать).

Необычные типы батареек

A.

Имеют форму цилиндра. Относятся к щелочному типу. Напряжение 1.5 вольт. По маркеровке IEC носят название R23. Габариты 17 на 50 мм. Раньше использовались в нестандартных устройствах и стареньких компьютерах. На данный момент их практически не найти.

AAAA.

Именуются как LR61. Являются очень миниатюрными щелочными элементами питания цилиндрической формы. Напряжение 1.5 V. Габариты 8,3 на 42.5 мм. Такие длинные батарейки используют в фотоаппаратах, фонариках, мощных стилусах, лазерных указках, глюкометрах.

B.

Являются солевыми и маркируются как R12. Есть так же щелочные с обозначением LR12. Выполнены в виде цилиндрической формы. Размер 21,5х60 мм. Напряжение 1.5 вольт. Часто используют в осветительных установках.

F.

Имеют напряжение 1.5 V. Именуются как L25 и LR25. Производители выпускают солевые элементы с энергетической емкостью от 10,5 mAh и щелочные до 26 mAh. Габариты 33х91 мм.

N.

Маркируются как R1 и LR1. Емкость 400-1000 мАч. Напряжение 1.5 V. Габариты 12х30,2 мм.

1/2AA.

Имеют обозначение CR14250. Тип Li‑MnO2 (литий-диоксид марганцевые). Вольтаж 3,6 V. Li‑SOCl2 (литий-тионил хлоридные) маркируются как ER14250. Параметры 14х25 мм.

R10.

Вольтаж 1.5 вольт. Производство запущено еще в Советском Союзе. Имеют по мимо основные маркировки еще и как 332. Размер 21 на 37 мм. На данный момент их производство снижено.

Есть схожие батареи, имеющие внутри 2 элемента R10. Такой источник тока имеет маркировку 2R10 и габариты 21,8х74,6 мм. Его вольтаж равен 3 V. Именуются он как Duplex.

A23.

Имеет повышенное напряжение 12 v. Ее габариты равны 10,3х28,5 мм. По типу она щелочная. По стандарту IEC маркируется как 8LR932. При вскрытии обнаруживается обычно 8 батареек типа LR932 соединенных друг за другом. Используется чаще всего в пультах ДУ и игрушках.

A27.

Стандарт IEC — 8LR732. Тип щелочной. Размеры 8х28,2 мм. Вольтаж 12 V. Так же, как и предыдущая имеет внутри последовательное соединение восьми батарей типа LR632. Требуется для радио пультов, зажигалок, сигарет, работающих от электричества.

3336.

Маркируется по IEC как 3LR12 и имеет щелочной тип. А 3R12 является солевой. Люди называют их квадратными так как у них прямоугольная форма. Производят подобные источники тока с 1901 года. Тогда они использовались только в фонариках. Через некоторое время их стали применять в радиоприемниках, датчиках влажности, игрушках и других устройствах. Напряжение у них 4.5 вольт. Энергоемкость 1200 – 6100 mAh. Габариты 67х62х22.

По сути это три соединенных последовательно пальчиковых батарейки R12.

На данный момент в продаже имеются разные виды батареек. Поэтому вы без труда сможете подобрать нужную именно вам! Лучше всего брать элементы питания уже проверенные временем. Либо же приобретать источники тока от известной компании.

Держатель батареек аа

Данное устройство предназначено для закрепления типов AA. Обычно в качестве его выступает пластиковый контейнер. С одной стороны, он прикрыт, а с другой открыт. Внутри располагаются контакты, часть из которых выполнена из металлических пластин. А другая часть сделана в виде пружин.

С наружи из данной пластиковой коробочки выходят провода черного и красного цвета. Подобный держатель для аа типов можно изготовить своими руками. Для этого потребуется:

• Ножницы.
• Скотч.
• Пластиковая бутылка.
• Сигаретные пустые пачки.
• Провода для вывода электричества.

Таким образом изготовить данное устройство сможет практически каждый.

История создания

В 1867 году Джоржес Лекланше изобрёл первую вариацию химического источника тока. Первая батарейка сильно отличалась внешним видом по сравнению с современным аналогом.

Однако идея о накоплении электричества была представлена впервые в разработке А. Вольта, большинство людей на вопрос, о том, кто придумал батарейку, называет именно его. Компания Everedy стала первой производить автономные источники питания для шахтёров. Позже устройством начали пользоваться люди, уходившие в дальние плавания.

Большой шаг в процессе развития батареек постоянного тока сделала компания Duracell, выпускавшая дешёвые и компактные виды источника питания. В стакане из цинка помещался графитовый стержень, находящийся в оксиде марганца. До середины XX века этот тип и принцип работы батарейки  оставался неизменным.

Открытием стало изобретение литиевых аккумуляторов. В них накапливалось большее количество энергии, чем у предшественников. С течением времени источники претерпели огромное количество изменений. Имеется множество вариантов того, как устроена батарейка.

История создания

У данных элементов питания есть своя история развития. Батарейка как гальванический элемент стала популярна в 1920-х годах. Но ее изобретателем считают Джорджеса Лекланше — именно он в 1867 году создал прообраз известного нам элемента питания. Конечно, в то время батарейка имела совершенно другой вид.

Массово выпускать их для потребителей стала компания Eveready. Сначала направленностью фирмы были владельцы радиоприемников, но вскоре новинку оценили рабочие шахт, предприятий, мореплаватели.

В 1920 году на рынке появилась всем известная компания Duracell и стала выпускать различные элементы питания, которые пользовались особенной популярностью. Они стали более компактными, легкими и главное – дешевыми. Состояли они из графитного стержня, оксида марганца и цинкового стаканчика. Принцип работы базировался на возникновении электрического импульса.

Марганцево-цинковые батарейки за счет наличия графитового стержня называли иногда угольно-цинковыми. За всю историю существования такие аккумуляторы усовершенствовались, претерпели множество изменений и новшеств. На данный момент их можно найти в любом магазине. А на смену угольным батарейкам пришли другие, о чем написано ниже.

Типы батареек по размеру и форме

Существуют источники питания разных размеров и форм. Для классификации батареек используют американскую или европейскую систему. Определить тип батареи помогают специальные таблицы. Изделие помечается маркировкой в соответствии с американской системой.

Самыми востребованными являются такие батарейки:

1. Пальчиковая (АА). Имеет форму тонкого цилиндра высотой 5 см. Если на корпусе присутствует обозначение L, источником напряжения является щелочной состав.
2. Мизинчиковая (ААА). Представляет собой цилиндр высотой 42-44 мм. Устанавливается в детские игрушки, электронные часы и ручные фонарики.
3. Средняя (С). Высота составляет 5 см, ширина – 2,5 см.
4. Большая (D). Высота батарейки достигает 6 см, ширина – 3,5 см.
5. Круглые таблетки. Диаметр составляет 5-15 мм. Источник питания выдает напряжение в 3 В.

Таблица с указанием форм и конструктивных размеров батареек, по американской системе.

Особые типы батареек

В сети есть таблица, где представлены все разновидности источников питания, которых куда больше, чем обозначено в статье. К тому же, технологии развиваются, появляются новые решения.

Какие еще батарейки можно встретить:

• серебряные (SR). Их катод сделан из цинка, анод – из оксида серебра. Электролит – гидроксид щелочной металл. Параметр напряжения – 1.55 В, емкость высокая, саморазряд низкий, сроки хранения достигают 10 лет. Способны работать при температуре до -30°. Более известны как серебряно-цинковые, а применяются обычно в наручных часах;
• воздушно-цинковые (PR). Катод – цинк, анод – кислород, электролит – гидроксид щелочной металл. В плане экологичности наиболее чистые, поэтому нашли применение в медицинской сфере. Служат, правда, всего несколько недель после вскрытия упаковки. Емкость – в 2 – 3 раза превышает литий-ионные аналоги, температура эксплуатации – от -20 до +35°, напряжение – 1.2 – 1.4 В;
• ртутные. В 1980-х годах устанавливались в фотоаппараты и военные приборы. Ртутно-цинковый источник может быть и аккумулятором. Со временем качество только росло – в электроды начали добавлять гидроксид магния и серебряный порошок. Но ртутные батарейки токсичны, поэтому сейчас их не производят.

С появлением батареек жизнь человека стала проще, ведь они позволяют запитать устройства, которые используются ежедневно. Доступно немало видов и размеров гальванических элементов, и подобрать нужный не составит труда. Рекомендуется брать продукцию известных компаний, которые дорожат своей репутацией.

Где используются щелочные батарейки?

В быту человека окружает множество бытовых приборов, а так как батарейки выпускаются с разными ёмкостями, на этот параметр стоит обращать внимание. Ведь чем больше емкость, тем сильнее выдаваемое аккумулятором напряжение, и тем дольше он работает

Алкалиновые элементы питания можно встретить в:

• кухонных и напольных весах,
• дистанционных пультах управления,
• часах настенных и напольных,
• детских игрушках,
• медицинских приборах (тонометры, термометры),
• устройствах медтехнической принадлежности (слуховые аппараты, инвалидные коляски, датчики),
• радиоприемниках, портативных колонках и многих других приборах.

Батарейки «таблетки»: размеры и названия

Ещё одно название миниатюрной круглой батарейки – сухой элемент. Такие источники питания состоят из анода, выполненного из оксида серебра, цинкового катода и электролита. В качестве последнего выступает смесь солей, которая имеет пастообразную консистенцию.

Разные производители нередко присваивают таким источникам питания обозначения, которые отличаются от стандартных. Ниже приведена классификационная таблица, в которой указаны альтернативные названия и размеры часовых батареек.

Именно эти миниатюрные серебристые «таблетки» заставляют работать механизмы современных наручных часов. Когда приходит время заменить батарейку, можно столкнуться с вопросом, какой же источник питания подойдёт в этой ситуации? К примеру, если в часах использовался элемент 399, можно вместо него ставить миниатюрную батарейку, которая в зависимости от производителя может иметь названия V399, D399, LR57, LR57SW, LR927, LR927SW или L927E. Под такими наименованиями будет производиться «таблетка», высота которой составляет 2,6 миллиметров, а диаметр – 9,5.

Размер батареек – это не единственный параметр, на который следует обращать внимание при покупке источников питания. Для того чтобы научиться расшифровывать информацию, которая располагается на гальванических элементах, нужно ознакомиться с основными принципами их маркировки

Заключение

Для того, чтобы аккумулятор хорошо держал заряд и прослужил достаточно долго, он должен быть от надежного проверенного производителя и само собой оригинальным, а не дешевой подделкой

Также важно в каких условиях и как долго хранятся аккумуляторы

Поэтому лучше всего приобретать аккумуляторы в специализированных магазинах, которые уделяют особое внимание их качеству. Качественные аккумуляторы для самых различных целей от лучших производителей можно приобрести на сайте https://voltacom.ru/catalog/power/akkum
