Устройство смесителя для ванной с душем: какие бывают

Типы установки

Устанавливать смеситель можно одним из способов – настенным, врезным, напольным, встраиваемым. Настенный тип является классическим. Обычно новые квартиры предусматривают именно настенное крепление. Из стены торчат две трубы, к которым при помощи эксцентриков просто прикручивают смеситель. В хрущевках можно сделать специальную разводку пластиковых труб и привинтить к стене тройники, на которые будет установлен смеситель.

Врезной тип – кран устанавливается на ванну, у которой есть под это отверстия. Шланг для душа при этом можно будет спрятать под ванну. Этот тип подключения подойдет для отдельно стоящих или встраиваемых ванн.

Встраиваемый тип подключения предусматривает скрытие всех элементов в нише, которая потом будет закрываться. На виду остаются только органы управления – излив, шланг с лейкой, рычаг. Встраиваемый смеситель можно установить в любом месте.
Напольный тип подключения подойдет для коттеджей, где много места, подразумевается, что подводка воды будет проходить под полом, наружу будут выходить две стойки.

Любой смеситель можно использовать для ванны, душевой кабины, мойки.
Для ванной подойдут настенный тип, врезной или напольный.
Для душевой кабины – настенный, встроенный, при этом излив не понадобится.
Для мойки подойдет врезной тип крепления или настенный.

Выбор сопла излива

Выбирая краны-смесители для ванной с душем, также следует обратить внимание на тип сопла. Чаще всего встречаются модели типа аэратор или душ-лейка.. Первый вариант можно назвать более выгодным с экономической стороны, так как расход воды в этом случае намного ниже

Объясняется это устройством сопла, благодаря которому водяной поток смешивается с воздухом. Поэтому даже неполное открытие крана позволяет получить достаточно интенсивный поток воды.

Первый вариант можно назвать более выгодным с экономической стороны, так как расход воды в этом случае намного ниже. Объясняется это устройством сопла, благодаря которому водяной поток смешивается с воздухом. Поэтому даже неполное открытие крана позволяет получить достаточно интенсивный поток воды.

Преимущество второго типа сопла излива заключается в использовании двух режимов: душ или струя. В режиме душ вода подается большим количеством струек без разбрызгивания.

Устройство смесителя для ванной с душем: двухвентильный


Регулировка воды выполняется за счет поочередного действия пары кран-букс – маховиков, которые размещаются в одном корпусе. Один подключен к трубе, подающей холодную воду, второй – к подаче горячей воды. При открывании крана гибкая мембрана частично открывает отверстие и выпускает струю воды. Горячая и холодная жидкость смешиваются в корпусе и через носик крана вытекает наружу. На конец носика обычно ставят сетку, чтобы предупредить разбрызгивание. Регулируя величину отверстия, получают конечную смесь подходящей температуры.

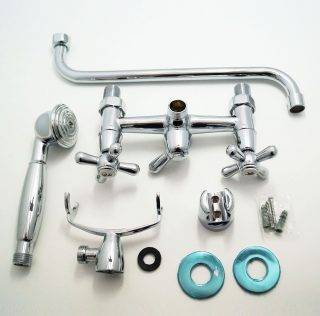

Устройство двухвентильного смесителя:

  • корпус-камера – закрытая полость, в которой выполняется смешивание воды с разной температурой;
  • переключатель золотникового типа;
  • излив с сеточкой или без нее;
  • эксцентрики – удерживающие элементы для крепления смесителя к трубам;
  • головки запоров вентильного типа;

При сборке и подключении к водопроводу понадобятся также уплотнители и прокладки на резиновой основе. Их установка необязательна, так как она обеспечивает герметичность соединений.

Какие виды излива наиболее удобны для приборов в ванну либо душ

Наиболее востребованная модель прибора для ванных имеет достаточно длинный излив. Если раковина умывальника и ванная расположены вблизи друг к другу, то над раковиной нет необходимости устанавливать дополнительный кран для нее. Поворотный излив способствует экономии личных средств во время установки сантехнических устройств, но может потребовать вложения во время активного использования. Частые повороты в разные стороны могут ослабить тонкие соединения излива с корпусом

В момент приобретения поворотного смесителя особое внимание нужно обращать на максимальный угол движения и общую длину сливного крана. Подходящим вариантом считается устройство длиной в 30 см с обширным радиусом воздействия

Конструкции с короткими изливами выпускались недавно, но они заняли достойное место среди подобных смесителей

Важное достоинство таких моделей заключается в небольшом радиусе излива, что делает возможным установить их на кромке ванной. Такие модели подходят для малогабаритных комнат

Керамические смесители

Для правильного выбора смесителя для ванной следует знать, что конструкция подобного типа предполагает наличие двух пластин с овальными отверстиями. Одна пластина прочно зафиксирована на корпусе, другая соединена со штоком. При повороте вентиля, подвижная пластина смещается, открывая доступ к потоку воды.

Преимуществами керамических смесителей являются следующие характеристики:

  • Удобная эксплуатация, достаточно повернуть шток на 180или 90.
  • Надежность и долговечность механизма.
  • Отсутствие посторонних шумов.
  • Легкость открывания.

Недостатки у керамических смесителей также имеются:

  • Более высокая цена.
  • Быстрый износ керамических пластин от воды с содержанием твердых примесей.
  • Отсутствие возможности выполнения ремонтных работ, керамический смеситель подлежит полной замене при выходе из строя. Продлить срок службы керамических изделий для ванны с душем помогает установка фильтра грубой очистки в трубу, через которую осуществляется подача воды.

Двухвентильный смеситель.

Эти смесители известны с советских времен. Однако и сейчас они не потеряли свою актуальность. Двухвентильные смесители успешно используются как для кухонной мойки так и для  ванной комнаты. В ванной используется смеситель с переключателем для душа. Двухвентильный смеситель внешне представляет собой кран с двумя вентилями. Чтобы настроить температуру воды времени понадобится больше, чем с однорычажным смесителем, но результат будет более точным

Благодаря этому вода расходуется экономней, что важно, если в квартире установлен счетчик расхода воды. В двухвентильных смесителях в качестве запорного элемента используются резиновые прокладки или керамические диски

Резиновые прокладки адаптированы к низкому качеству воды, их просто заменить и стоят они дешево. Но срок службы у них небольшой. Керамические диски служат долго и чтобы отрегулировать воду достаточно повернуть вентиль на пол оборота, что удобно в применении.

Устройство модели с одним рычагом

Однорычажный смеситель представляет собой более сложное устройство, т. к. в нем не задействовано несколько буксов – смешение воды производится при помощи специального шарового или керамического картриджа. Популярные фирмы – Oras, Vidima, Iddis и RAF.

Фото – устройство кухонного смесителя с вентилем

У шарового водопроводного крана с картриджем шарового типа в устройство заложена специальная округлая головка. Она контролирует поток воды и уровень температуры. При подъеме крана вверх производится открытие клапана, а при повороте его направо или налево — регулировка температуры. В отличие от двухвентильного, подключение труб разного водоснабжения производится в одну точку, а при помощи шарика просто внутри крана регулируется поток горячей или холодной воды. Область действия такого смесителя очень широкая – его используют для душевой кабины, раковины, ванной комнаты и кухни.

Фото – шаровая модель

Аналогично работает смеситель керамического принципа действия, но здесь поток воды ограничивается при помощи притертых пластин, выполненных из керамики. Это очень удобный тип современного крана, т. к. он не поддается коррозии, не требует специальных условий эксплуатации и очень редко нуждается в ремонте.

Фото – принцип работы картриджа

Также керамические пластины известны своей плотностью притирки, что позволяет сократить затраты воды во время приема душа или умывания. Из-за полного отсутствия зазора между пластинами ни одна капля воды не проливается без хозяина, так что неприятный капающий звук никогда Вам не помешает.

Фото – вариант с керамическими пластинами

Видео по теме: [relatedYouTubeV >

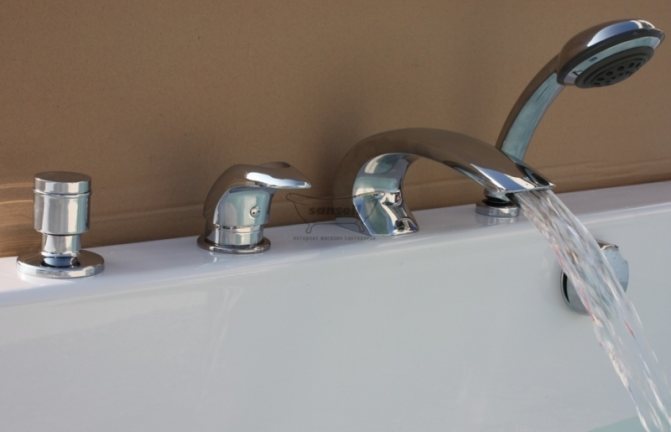

Лучший смеситель для душа на борт ванны

Смеситель Rav-Slezak D472.5P выполнен из латуни. Держатель для душа с внутренней пластмассовой прокладкой обеспечивает тихую работу, с помощью пружинного механизма шланг быстро возвращается в держатель.

Два цветовых варианта – хром и золото, несколько вариантов выполнения ручки смесителя. В комплект поставки входят шланги, душевая лейка, переключатель. Предоставляется гарантия на 6 лет.

Характеристики:

  • материалы – латунный сплав;
  • крепление на 4 отверстия;
  • комплектация (шланги, душевая лейка, керамический переключатель);
  • цвет (хром, золото).

Плюсы:

  • возможность выбора ручки смесителя;
  • надежное крепление;
  • качественная комплектация товара;
  • индивидуальное перераспределение компонентов смесителя;
  • простота монтажа;
  • стильный дизайн, красивое оформление.

Минусы:

небольшая глубина излива.

Встраиваемые смесители

Еще одной разновидностью смесителей, которые сегодня набирают популярности, названы встраиваемые модели. Они позволяют создать эффектный, стильный дизайн. Преимущественно эти модели устанавливают в ванной комнате, в душевых кабинах.

Среди лучших встраиваемых моделей смесителей покупатели называют несколько моделей. Одной из них является WasserKRAFT Donau (7 тыс. руб.). Этот смеситель обладает интересным, современным дизайном. Недостатком является тот факт, что смеситель нужно приобретать отдельно. Но это очень качественная модель.

Второе место по популярности покупатели отводят для Hansgrohe Logis (17 тыс. руб.). Он отличается изящными линиями, а также сборкой высокого качества. Недостатком модели является сложная установка. Для этого потребуется помощь профессионалов. Это требует дополнительных затрат.

Надеемся, теперь вы знаете, какие бывают смесители.

ТЕРМОСТАТИЧЕСКИЙ СМЕСИТЕЛЬ

Более современный и в большей степени сложный вид. Главный принцип работы термостатического смесителя – это поддержание постоянной температуры смешанного потока воды, вне зависимости от перепадов давления в смесителе общего водоснабжения.

Главный узел термостатического смесителя – термостатический картридж, сердцем которого является расширяющий материал, состоящий из нескольких видов воска и других составляющих. При повышении температуры восковое содержимое расширяется и давит на диафрагму. Поддерживающая пружина обеспечивает возврат диафрагмы в обратном направлении при понижении температуры воды. Скорость срабатывания термостата колеблется от 0,3 до 3 секунд.

Смеситель самостоятельно подмешивает холодную либо горячую воду в зависимости от того, в какую сторону произошел перепад давления в системе водоснабжения. В итоге, мы с вами получаем ровную, стабильную, комфортную температуру воды.

В большинстве случаев перепад давления холодной либо горячей воды заключается в том, что все элементы потребления – смесители, унитаз, стиральная и посудомоечная машина, если таковая имеется, запитаны на линии водоснабжения последовательно. Вследствие этого, открытие либо закрытие воды на любом участке потребления влияет на всю систему в целом.

Простой пример: человек принимает душ. Он настраивает воду необходимой температуры и силу напора. В это время на другом участке потребления человек включает кухонный смеситель. И, естественно, происходит перепад давления, который влияет на все настройки первого потребителя.

К несомненным достоинствам данного типа смесителей является огромная экономия воды, так как отсутствует время для настройки температуры и силы воды вручную.

Недостатками данного типа смесителя является невозможность ремонта без привлечения специалиста и достаточно высокая стоимость.

СМЕСИТЕЛЬ ДЛЯ КУХНИ

Предназначен для кухонных моек. Смесители для кухни подразделяются на изделия с высоким и низким изливами.

Длина излива от основания по горизонтали у обоих видов смесителей составляет 22-25 см. Такой стандарт размера обусловлен величиной кухонной мойки, которая насчитывает 40-45 см в диаметре. Кухонные смесители рассчитаны на подачу воды в центр мойки. Также оба типа смесителей обладают свободно поворачивающимся изливом.

Смесители для кухни бывают с выдвижными излив-лейками.

Длина вытяжения лейки достигает от 20 до 150 см. Вода в них подается либо через центральный аэратор, либо через распылитель, как в лейке для душа. С помощью такого смесителя можно набрать воду не только в кастрюли большого объема, но так же в емкости, располагающиеся вне границ кухонной мойки.

Смеситель для кухни с гибким изливом, длина которого достигает 60 см, имеет самый необычный дизайн. Конструкция такого излива представляет собой гибкий, но жесткий шланг. Усилием рук ему можно придать необходимую форму и направление. С помощью такого смесителя можно набрать воду в крупные емкости, даже если ваша кухонная мойка имеет небольшую глубину.

Также существует вид современных кухонных смесителей, которые способны подключаться к системе фильтрации и очистки водопроводной воды и подавать очищенную воду. У смесителя такого типа две рукоятки управления:

1. Правая рукоятка – отвечает за подачу обычной водопроводной воды.

2. Левая рукоятка – работает как вентиль (открывает и закрывает очищенную воду, подаваемую из смесителя).

Нужно отметить, что в данном смесителе обычная и очищенная вода никогда не смешиваются, так как проходят по изливу в различных каналах.

Следует уделить внимание и комплектации смесителя для кухни. В комплект входят:. – Гибкая подводка, размерами от 20 до 40 см

– Гибкая подводка, размерами от 20 до 40 см.

– Комплект крепления к мойке.

Лейка смесителя

Смеситель может комплектоваться ручным или тропическим душем, иногда предусмотрены сразу оба. В таком случае вся конструкция называется душевой системой. Тропический душ крепится обычно на высокой штанге или панели. Ручной душ – на корпусе смесителя или имеет отдельный держатель, монтируемый на стену. Лейка может быть изготовлена из металла или пластика. Последние значительно легче и дешевле, но и служат недолго. Металлический душ надежнее. Единственный минус – при выскальзывании из рук может достаточно сильно ударить. Сегодня душ оснащается несколькими режимами подачи воды (интенсивная, пульсирующая, массажная струя), переключатель режимов в виде небольшого рычажка расположен прямо на головке лейки.

Система переключения между изливом и душем может быть выполнена по-разному:

  • В виде эксцентрика. Переключение осуществляется путем вращения ручки, при этом двусторонний шток с резиновыми прокладками движется через эксцентрик и закрывает одно из двух отверстий: на кран или на душ. Главный плюс такого варианта – дешевизна и ремонтопригодность. Однако резиновые прокладки быстро изнашиваются и требуют замены, да и сам переключатель довольно громоздкий.
  • Картриджный механизм. Обычно надежнее и имеет более компактные габариты. Однако, в случае поломки, сам картридж придется менять полностью. Кроме того, может возникнуть проблема с поиском таковых, поскольку производителя применяют разные комплектующие.
  • С шаровым переключателем. Механизм представляет собой шарик со специальными отверстиями, размещенный между прокладками. Такая конструкция считается очень надежной, однако в случае поломки придется менять его всего.
  • С пробковым переключателем. Принцип работы схож с эксцентриковым девиатором, но переключение осуществляется путем нажатия на небольшой колпачок. Внешне конструкция имеет очень небольшие размеры. Однако, ремонт отличается сложностью.

Механизм переключения может быть внешним или встроенным, то есть представлять собой единое целое со смесителем. Главное преимущество последнего решения – компактные размеры всей конструкции, отсутствие лишних стыков, а значит, меньше вероятность протечки. Переключение обычно осуществляется просто нажатием кнопки или поворотом небольшого рычажка. Главный минус – сложность ремонта и подбора комплектующих.

Кран с внешним переключателем. В таком случае последний располагается между изливом и шлангом. Главный плюс такого решения – простота обслуживания. Однако это увеличивает габариты всего изделия, да и его использование не очень удобно. Зачастую такое решение применяется на моделях с поворотным краном. Но от частого перемещения из стороны в сторону образуются подтекания на стыках примыканий.

Виды смесителей

Приборы принято делить на несколько типов:

  • Барашковые;
  • Однорычажные;
  • Термостаты.

Вентильные

Барашковые или вентильные — очень распространённый, надежный вариант. Имеют довольно простую конструкцию, работающую за счет двух кран-буксов. При этом последние могут быть двух разновидностей: червячные или керамические.

Червячные кран-буксы

Они оснащены запорной резиновой прокладкой, которая закреплена на штоке. Достаточно повернуть вентиль, чтобы с помощью червячной передачи шток закрыл отверстие, из которого поступает вода.

Основной плюс кранов с таким механизмом работы:

  • Простота и невысокая цена.
  • Процедура ремонта крайне проста – достаточно заменить манжету (именно с ней чаще всего и возникают проблемы).

Основные недостатки:

  • Такие модели неэкономичны;
  • Вентиль, для достаточного напора необходимо поворачивать несколько раз;
  • Кроме того, прокладка внутри конструкции требует периодической замены.

Керамические кран-буксы

Более современный механизм, состоящий из двух пластин с отверстиями, первая закреплена на корпусе, вторая – на штоке. При повороте вентиля, отверстия на пластинах совмещаются, и вода начинает течь.

Плюсы такого механизма очевидны:

  • Во-первых, поворот осуществляется на половину или даже четверть оборота, что позволяет быстро открыть или закрыть кран и экономить воду.
  • Во-вторых, механизм надежен и долговечен.

Однако есть и недостатки:

  • Указанные изделия стоят дороже;
  • Кроме того, они чувствительны к качеству воды.

Использование в системах с загрязнённой водой приводит к быстрому износу керамических пластин, в этом случае придется менять полностью кран-буксу.

Однорычажные смесители

Подобного типа конструкции удобны в использовании, ими просто управлять, поворачивая – вы регулируете температуру, поднимая – скорость потока. В основе механизма лежит керамический картридж, принцип его функционирования схож с работой кран-буксы с керамическими пластинами. Такие приборы так же предъявляют высокие требования к качеству воды. Время от времени картридж придется менять, процедура эта несложная и с ней можно справиться самостоятельно. Определенную сложность может представлять поиск подходящего картриджа

Смесители-термостаты

На рынке такие модели появились совсем недавно. Механизм изделия позволяет регулировать температуру воды максимально комфортным образом. В конструкции установлен так называемый «умный картридж», реагирующий не на силу потока поступающей воды, а на ее температуру, так что обжечься будет просто невозможно. Такие модели отличает удобство использования, но при этом довольно высокая цена.

Термостаты производятся с электронным и механическим управлением. Электронное управление зачастую реализовано с помощью ЖК-экрана (в большинстве случаев расположен на изливе), на нём и предусмотрены кнопки включения, здесь же выставляется комфортная температура. Механическое управление обычно выполнено в виде вентилей или рукояток.

Ремонт

Рассмотрим самые распространённые поломки и возможность их устранения:

  • Вода не смешивается, то есть, идет либо горячая, либо холодная. Эта проблема чаще всего характерна для однорычажных разновидностей. В таком случае требуется замена керамического картриджа. Для этого необходимо снять ручку, декоративную планку и прижимную гайку, вынуть картридж, заменить на новый и заново собрать всю конструкцию.
  • Если вода подтекает или подается сразу и через излив, и через душ — сломался переключатель. Ремонт полностью зависит от его конструкции. Проще всего заменить картриджный переключатель. Для его замены первоначально снимаются декоративные заглушки, после чего откручивается винт, фиксирующий переключатель, и уже после происходит сама замена картриджа.
  • Проблема с кнопочными или пробковыми переключателями чаще всего связана с износом уплотнительных колец или пружины. Также необходимо разобрать переключатель и заменить комплектующие. Конкретно процедура ремонта поломки полностью зависит от конструкции всего смесителя и переключателя. Так, шаровые переключатели не подлежат ремонту. Придется менять все устройство.

Особенности ремонта переключателя душа в смесителе

Чтобы можно было правильно отремонтировать устройство с переключателем для душа для начала стоит выяснить в чем проблема его неисправности. Но многие профессионалы рекомендуют если вы еще ни разу не сталкивались с устройством смесителей этого вида, то лучше предварительно изучить особенности ремонта. Но все же желательно пригласить мастера, который сделает все быстро, а главное качественно. Так как отремонтировать смеситель для ванной?

Замена вышедшего из строя картриджа

Если в ванных имеется простой смеситель однорычажного вида, то причиной поломки переключателя может стать внутренний картридж. За счет этого элемента обеспечивается смешивание токов воды при рабочем процессе устройства. Но стоит помнить, что его невозможно восстановить, поэтому если он сломался, то его нужно заменить новым.

Ремонтный процесс состоит из этапов:

  • первым делом производится снятие заглушки;
  • отверткой откручивается фиксирующий винт;
  • затем производится снятие рычага;
  • выполняется выкручивание гайки, которая обеспечивает фиксирование картриджа в смесителе;
  • вынимается старый картридж и на его место устанавливается новый;
  • после этого конструкция с особой аккуратностью собирается.


Расположение золотникового переключателя


Чтобы снять крышку переключателя достаточно открутить болт


Снимаем крышку переключателя


Откручиваем внутренний болт


Замена переключателя

Замена уплотнительных колец

Популярным считается кнопочное переключение смесителей с душем. Однако у этих видов устройств имеется распространенный минус – вытекание воды из-за быстро приходящих в негодность уплотнительных колец из резиновой основы. В этих случаях можно воспользоваться двумя способами устранения этой проблема – замена старых уплотнительных элементов на новые или зачистка и размягчение старого резинового кольца. Но лучше производить полную замену.

Весь этап замены выполняется согласно следующей схеме:

для начала необходимо снять кнопку — для этого можно воспользоваться разводным ключом

Все следует делать с особой осторожностью, чтобы не повредить другие элементы;
при помощи гаечного ключа производится полное раскручивание всего устройства;
далее производится снятие штока;
снимаются старые уплотнительные элементы из резинового материала и устанавливаются новые кольца;
производится сборка смесителя — при сборке стоит быть особенно внимательным, все элементы должны находиться на своих местах, все гайки нужно закручивать осторожно, чтобы их не сорвать или не повредить.. Набор кольцевых прокладок


Набор кольцевых прокладок


Бочонок переключателя с кольцевыми прокладками Если кольца недостаточно старые или же их нет в продаже, то их можно сделать мягкими. Для размягчения можно воспользоваться стандартным растворителем или бензином. Однако, стоит учитывать, что данная процедура не сможет обеспечить полное устранение проблемы. Поэтому протечка может возникнуть вновь через короткий период.

Замена пружины переключателя

Еще одной проблемой неисправности устройства переключателя может быть износ пружины. Замене пружина не подлежит, поэтому в этих ситуациях производится полная замена этого элемента на новый.

Замена пружины выполняется по следующей схеме:

  • для начала снимается излив, душевой шланг. Используется разводной и гаечный ключ. Все нужно выполнять аккуратно, чтобы не повредить излив или шланг, иначе придется полностью менять весь смеситель;
  • после этого вынимается переходник;
  • затем выкручивается заглушка и винт фиксирующего типа;
  • вынимается шток, в котором расположена старая пружина;
  • снимается старая пружина;
  • далее производится установка новой рабочей пружины;
  • в конце все собирается обратно.


Возвратная пружина видна на этом снимке
