Устройство бачка унитаза. Принцип работы. Виды ремонта

Классификация бачков для унитаза

Существует несколько делений на группы, и в одном из них классификация основана именно на особенностях механизма сливного бачка унитаза.

Так, расположений кнопки или рычага может быть два:

• Боковое. Чаще применяется у бачков, которые монтируются не на полочке унитаза, а на стене – на определенной высоте. При данном устройстве воду сливают, дергая за цепочку.
• Верхнее. Кнопка, приводящая в действие систему слива, установлена точно посередине крышки бачка.

Кнопка слива бачка, установленного в стене, существует отдельно от него и монтируется прямо над унитазом, являясь образцом современного эстетического подхода

По материалу изготовления:

• Чугунные. До сих пор чугун в нашей стране считается чем-то очень практичным, поэтому многие хранят свои раритетные сокровища и не хотят их менять на современные – более удобные и красивые.
• Фаянсовые. Наиболее популярные, так как они являются частью унитаза компакт. Привычные модели, легко монтируемые на полочку унитаза, имеют множество исполнений, отличающихся по форме и цветовой гамме.
• Пластиковые. Емкости, встраиваемые в стену и поэтому имеющие не совсем обычную, более плоскую форму.

Среди простенького экономичного санфаянса можно обнаружить настоящие шедевры, выполненные в разнообразных стилях — от кантри до модерна. Правда, стоимость этих изделий начинается от 20 тысяч рублей

По способу установки:

• Верхнее крепление. Бачок монтируется высоко на стене, ровно над унитазом, и сообщается с унитазом посредством трубы. Данный способ крепления устарел, тем не менее, в продаже есть несколько моделей такого плана, так как спрос на них не прекращается.
• Монтаж в стене. Современный способ, требующий полной переделки как минимум одной стены, потому что бачок будет скрываться внутри ее. Кажется, что места в туалете становится больше, хотя возведенная стена «крадет» какую-то часть площади.
• Бачок на полочке унитаза. Наиболее распространенная, привычная для всех модель. Хороша тем, что в случае поломки любую неисправность можно быстро отремонтировать.

Унитазы с бачком, подвешенным высоко под потолком, подойдут не для каждого интерьера, но отлично будут смотреться в туалетной комнате, обставленной в ретро стиле

Сливной бачок является неотъемлемой частью унитаза-компакта. Фаянсовая пара популярна благодаря разнообразию бюджетных исполнений: за 4-5 тысяч рублей можно приобрести отличный комплект вместе с арматурой

Устройство и работа сливных бачков

Все сливные бачки имеют схожую конструкцию. Различие состоит только в механизме пуска воды.

Конструктивно бачок унитаза с кнопкой или двумя кнопками, а также с рычагом слива можно представить в виде набора взаимодействующих узлов:

• Наливной клапан. Он отвечает за поддержание уровня воды на определенном уровне. Руководит работой клапана пустотелый поплавок. Когда вода поднимется на нужный уровень, поплавок перекрывает канал подачи воды в бачок;
• Пластиковый поплавок, закрепленный на наливном клапане. Работает по принципу коромысла, поднимаясь при наполнении бачка;
• Сливной клапан, имеющий систему перелива. Современные варианты бачков предполагают управление данным клапаном посредством нажатия кнопки. При ручном управлении сливом старого образца достаточно потянуть за рычаг или цепочку для пуска воды в унитаз;
• Перелив является обязательным компонентом бачка. Он регулируется по высоте, благодаря чему устанавливается предельный уровень воды. При превышении этого уровня вода перетекает по переливной трубке в канализацию, не выливаясь наружу через его стенки.

Основные элементы конструкции и принцип работы механизма одни и те же для всех видов сливных бачков, отличается лишь их выполнение

Бачок с механическим спуском воды работает очень просто. Вода поступает в него через наливной клапан при опущенном положении поплавка. После достижения строго определенного уровня поплавок перекрывает подачу воды. Управление сливом осуществляется вручную. Если бачок оборудован кнопками, то сливается вода после нажатия на них. При этом сливной клапан частично или полностью открывается, пропуская воду в унитаз. Поплавок опускается, приоткрывая наливной клапан.

Строение сливного бачка унитаза с двумя кнопками немного сложнее, но пользоваться таким бачком можно более экономно. Если нажать на одну из кнопок, происходит частичный слив воды. Полный же слив происходит при нажатии второй кнопки.

Все чаще можно встретить новые виды бачков, имеющие нижнее подключение водной магистрали. Устанавливать их целесообразно, если использование бокового подключения невозможно по причине нехватки места. Основным отличием такого бачка является наличие мембранного клапана. Под действием напора воды в трубопроводе клапан приоткрывается и пропускает воду внутрь. При подъеме воды поплавок давит на шток поршня, который постепенно перекрывает мембранный клапан. Когда установленный уровень будет достигнут, клапан закрывается полностью.

Арматура с нижним подводом воды и с управлением с помощью кнопки

Принципы функционирования бачка

Большая часть и старых, и современных бачков – это слитные конструкции. Они работают по следующей схеме.

Смыв воды:

• после нажатия на спусковой механизм (кнопку, рычаг и тд.) создается специальная тяга, под действием которой поплавок перестает оказывать давление на клапан и последний открывается;
• сток в систему перелива закрывается;
• вода из бачка подается в чашу унитаза для смыва.

Функционирование слива

Наполнение бачка водой:

• когда объем воды в бачке опускается до минимальной отметки, клапан закрывается, открывается впускной кран и начинается поступление воды;
• по мере наполнения бачка запорный поплавок поднимается, а струя воды уменьшается;
• когда емкость полностью заполняется, поплавок закрывает впускной кран и подача воды прекращается.

Важно! Чтобы поплавок эффективно функционировал, после установки бачка его нужно отрегулировать и протестировать: неправильное положение поплавка чревато тем, что емкость не сможет наполняться достаточным объемом воды.

Менее распространенная категория сливных бачков – настенные. Они функционируют по несколько иной схеме, нежели слитные. Различия обусловлены тем, что главным элементом в настенном приборе является сифон. Принцип работы такого бачка:

1. Нажатие на спусковой механизм провоцирует открытие сифона: через его гофрированную трубку вода поступает в чашу унитаза, выполняя смыв.
2. После опустошения сифона поплавок бачка опускается и открывает впускной кран, через который в сливную емкость начинает поступать вода.
3. Когда бачок полностью наполняется, поплавок опускается и впускной кран закрывается.

Виды бачков по способу их установки

По способу установки сливные бачки для унитаза можно разделить на:

• навесные;
• скрытые;
• угловые;
• моноблоки.

Начать, пожалуй, следует с наиболее распространённого варианта – моноблока.

Моноблок: что это такое и как устанавливается подобный бачок

Такая конструкция представляет собой единое целое с унитазом. Популярность этого вида обусловлена простотой монтажа. Необходимо лишь закрепить унитаз к полу при помощи анкерных болтов, подключить подачу воды и канализационный слив. Даже не имея опыта подобных работ, любой домашний мастер выполнит эту процедуру в течение получаса.

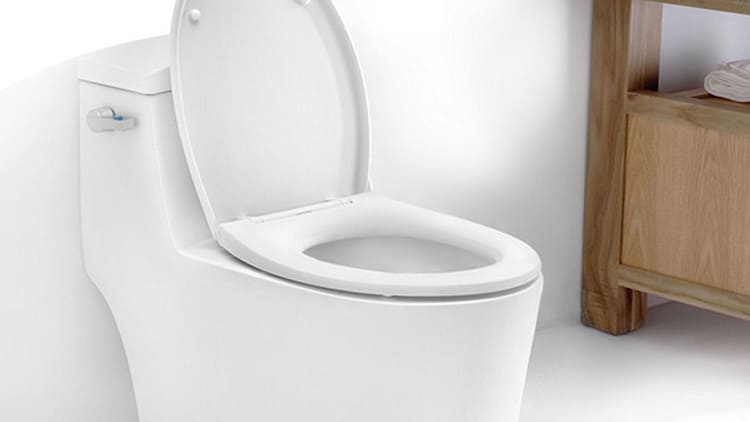

Обычный моноблок – унитаз и бачок составляют единое целоеФОТО: shower5.ru

Навесные бачки и их особенности

Такие сливные бачки часто устанавливаются в санузлах ещё на стадии строительства. Они располагаются отдельно от унитаза или непосредственно на нём. Существует три разновидности подобных элементов:

1. С высоким расположением – бачок крепится на стене на значительном расстоянии от пола и соединяется с унитазом сливной трубой. Такой вариант подойдёт не всегда. Очень часто по причине высокого расположения бачка напор при смыве слишком силён, что может понравиться не всем.
2. С низким расположением – сливной бачок немного приподнят над унитазом. Такая конструкция более удобна, нежели предыдущая – напор воды при смывании не столь велик.
3. Компакт – самая распространённая конструкция, по внешнему виду напоминающая моноблок. Разница заключается лишь в том, что сливной бачок и унитаз соединены при помощи болтов, не составляя единое целое.

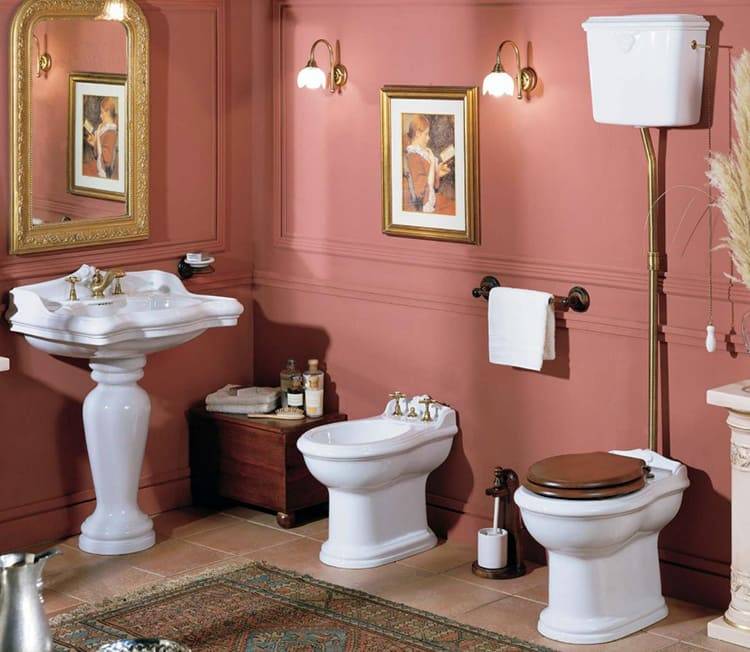

Неплохой пример навесного бачка для унитаза с высоким расположениемФОТО: aquagroup.ru

Скрытый сливной бачок и нюансы его установки

Что такое скрытый бачок понятно уже из названия вида. Обычно монтируется в нише, либо для него собирается отдельный короб. Снаружи остаётся лишь кнопка для смывания, а унитаз, как будто, закреплён на стене.

Простейший вариант расположения скрытого сливного бачкаФОТО: promo-geberit.ru

Угловая конструкция: чем она отличается

Угловой сливной бачок для унитаза отличается от остальных видов своей формой. Он предназначен для устройств, которые установлены не перпендикулярно стене, а диагонально, что позволяет сэкономить полезную площадь санузла. Угловой бачок имеет трапециевидную, а иногда и треугольную форму.

Угловое расположение бачка помогает сэкономить полезное пространствоФОТО: interiordepo.ru

Настройка отдельных элементов

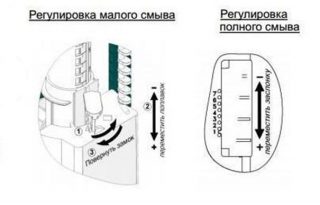

Можно самостоятельно скорректировать работу поплавкового механизма, чтобы сделать наполнение бака больше или меньше для экономии.

Способы регулировки отличаются для разных моделей:

• Механизмы старого образца настраивают без отключения, даже воду сливать не нужно. Крышку убирают, находят проволоку, на которой держится поплавок, сгибают ее так, как удобно для правильного наполнения. Проверяют работу.
• В новых установках держатель выполнен из пластика, поэтому вместо подгибки применяют специальную клипсу на резьбе, предназначенную для регулировки степени поднятия поплавка. Или на рычаге установлен винт, который нужно вращать, чтобы изменить положение колбы с воздухом.

Для уменьшения объема воды поплавок понижают и наоборот.

Как работает слив на два режима

Большинство современных сливных бачков оснащаются двухрежимными сливными механизмами для унитаза. Благодаря этому существенно экономится вода при пользовании туалетом.

Приборы данного типа работают в следующих режимах:

1. Обычный. В унитазную чашу выпускается весь объем сливного бака (4-6 л).
2. Половинный. Для слива используется часть содержимого емкости (2-3 л). Более экономичный режим работы, при котором расход воды снижается до 50%. Однако такие конструкции менее надежны и чаще ломаются, чем стандартные. Это объясняется увеличенным числом внутренних деталей, что, как правило, повышает вероятность поломки спускового механизма унитаза.

Виды унитазов и сливных бачков

В настоящее время производители выпускают два вида унитазов:

сантехника, устанавливаемая на пол туалетной комнаты. Ярким представителем является унитаз-компакт. Отличительной особенностью напольного унитаза считается простота монтажа и обслуживания конструкции, а также невысокая стоимость изделий;

Напольный унитаз, продающийся в комплекте с бачком

сантехника, которая монтируется на стену туалетной комнаты. Подвесной унитаз стоит дороже, чем напольная конструкция, а также при монтаже требует наличия определенных навыков. Однако такая конструкция позволяет сохранить дизайн помещения в заданном виде и максимально сэкономить пространство туалетной комнаты.

Унитаз, устанавливаемый на стену помещения

Сливной бачок может быть установлен:

выше унитаза. Слив верхнего бачка происходит при опускании цепочки, приводящей в действие сливной механизм. Для соединения сливного клапана и унитаза используется специальный трубопровод;

Унитаз с бачком, установленным отдельно

• на полочке унитаза (унитаз-компакт);
• в стене туалетной комнаты. Скрытый бачок преимущественно используется при установке подвесных унитазов, но может быть использован и для напольных конструкций. Основное преимущество – опрятный внешний вид помещения, без труб и подводок.

Бачок для подвесного унитаза, вмонтированный в стену

Все модели унитазов и бачков можно разобрать и собрать своими силами.

Разновидности сливного клапана для унитаза как механизма контроля перелива системы

Сливной клапан бачка унитаза может быть представлен поплавковым или мембранным запорным устройством. Модели первого варианта могут отличаться строением и принципом работы. Старые бачки были оснащены кройдон-клапанами, которые состояли из корпуса, поршня, оси, седла и поплавкового рычага. При воздействии на поплавковый рычаг механизм начинал функционировать. Поршень в таком случае двигался по вертикали.

Большинство современных сливных механизмов оборудованы поршневым клапаном, который перемещается по горизонтали в момент воздействия на рычаг. Подача воды регулируется посредством соприкосновения поршня и седла. В момент заполнения емкости впускное отверстие перекрывается с помощью прокладки, которая располагается на конце поршня.

Мембранный клапан оснащен не поршневой прокладкой, а резиновой или силиконовой мембраной. Пластиковый поршень при воздействии на него рычага начинает смещать мембрану, которая закрывает подачу воды.

Сливной клапан может быть оснащен мембранным или поплавковым механизмом

Недостатком данного элемента является большая чувствительность изделия к загрязнениям и наличию примесей в воде. Мембранный клапан быстро утратит свои эксплуатационные свойства из-за некачественной воды в системе. Избежать проблем поможет фильтр механической очистки.

Существуют беспоплавковые варианты сливной системы. Подача воды в них прекращается благодаря наличию специальной камеры, имеющей форму перевернутого стакана.

Материал изготовления клапанов слива для унитаза

Дорогостоящие модели систем слива унитаза выполняются из бронзы или латуни. Данные материалы отличаются прочностью, надежностью, стойкостью к коррозии, способностью выдерживать механические и химические нагрузки. Конструкция может иметь как простое, так и сложное исполнение. Металлическая начинка встречается в дорогих коллекционных моделях, которые выпускаются с определенной стилизацией.

Большую часть клапанов для слива изготавливают из полимеров

В остальных случаях бронза и латунь могут использоваться при изготовлении только заливного клапана, что делает запорно-сливную систему универсальной, легкой в монтаже, настройке, ремонте и позволяет заменить каждый узел в отдельности.

Множество моделей клапанов изготавливаются из полимеров. Качество пластмассы и точность производства сказываются на стоимости изделия. Чем дороже арматура, тем надежнее и долговечнее будет система слива. Однако встречаются качественные модели, имеющие доступную цену.

Течет сливной бачок что делать?

По мере эксплуатации унитаза могут, при износе основных частей запорных механизмов, могут возникнуть различные течи, доставляющие неудобства.

Благодаря специальным техническим мерам производители унитазов исключили возможность переполнения унитазного бачка, чтобы предотвратить его протекание на пол. Практически все унитазы имеют специальные дренажные отверстия, куда попадает вода в том случае, если какой-то из элементов механизма наполнения выходит из строя. В этом случае унитаз, как бы, находится в постоянном режиме смыва, вода течет без остановки.

В случае, если течь сливного бачка незначительная, то основным неудобством будет только звук воды и следы подтеков внутри самого унитаза. В том случае, когда утечка значительная, возникают дополнительные траты на воду – расход воды становится значительным.

Ремонт унитазного бачка необходимо начать с диагностики, чтобы выяснить какой узел смывного механизма вызывает течь.

Запорный клапан бачка. Чаще всего запорный клапан бачка представляет собой пластиковый клапан с резиновой окантовкой, который закрывает горловину бачка и под давлением воды запирает течение воды. Чаще всего начинает подтекать именно сливная горловина бачка, и проблему нужно искать либо в прокладке горловины, либо в окантовке клапана.

Прежде чем производить замену запорного клапана или прокладки горловины, нужно проверить их на наличие грязи. Поскольку водопроводная вода не является полностью очищенной, внутренние части унитаза, все механизмы сливного бачка могут покрываться налетом ржавчины или грязи. Иногда достаточно просто протереть резиновую прокладку унитаза, либо окантовку сливного клапана, и он снова будет работать.

Другой причиной выхода из строя сливного клапана является разрушение резиновой его части в следствие физического износа. Тогда все резиновые части сливного отверстия и клапана бачка подлежат замене.

Запорный водопроводный клапан. Данный тип клапана также может выйти из строя при активной эксплуатации унитаза. На сегодняшний день есть несколько типов клапанов – прямого типа – когда механизм открытия и закрытия клапана напрямую связан с поплавком, либо обратного типа, когда открытие клапана происходит из-за снижения давления внутри блокирующей мембраны. Когда давление воды внутри блокирующей мембраны уменьшается, происходит открытие второй мембраны – впускной.

Именно в этом блоке чаще всего происходит износ резиновой мембраны, за счет чего клапан начинает либо протекать, либо перестает закрываться. Данный тип клапанов получил наибольшее распространение за счет высокой скорости наполнения унитазного бачка, однако ремонт его наиболее затруднителен. Чаще всего, подлежит замене либо резиновая мембрана, либо весь запорный механизм целиком.

Устройство бачка смыва в унитазе: как в него поступает вода?

Схема устройства сливного механизма.

Бачок представляет собой емкость, изготовленную из металла, керамики либо пластика, которая может иметь разновидности форм и разнообразных спусковых механизмов. Предназначение у этого прибора только одно — осуществлять спуск и набор воды. Это осуществляется благодаря внутренней конструкции бачка. Механизм бачка смыва в унитазе являет из себя устройство, основу которого составляют всего 2 основных компонента: механизм смыва и механизм подачи воды.

К составляющим элементам бачка относят также поплавок, грушу, перелив, поплавковый клапан, рычаги. Данные компоненты, относящиеся к конструкции устройства, создаются из различных материалов. К примеру, поплавок может изготавливаться на основе пластика либо латуни, а груша может быть резиновой или пластиковой. Помимо всего прочего, они могут отличаться как в формах, так и в вариациях установки контактов между собой. При этом суть их работы остается неизменной.

Устройство подачи воды функционирует при помощи арматуры, отвечающей за набор воды в бак.

Комплекс подачи воды может быть выполнен 2-мя вариантами:

1. Арматура располагается в верхней области бачка смыва, а вода проходит сквозь боковой канал. Поплавок при этом находится на границе рычага, и в момент достижения им конкретного уровня другая грань данного рычага осуществляет давление на шток. Последний при помощи мембраны закрывает подачу потока воды. Описанный способ является довольно шумным, однако неплохо распространенным посреди отечественных производителей сантехнических устройств.
2. Арматура располагается в нижней области бака смыва (нижняя подача). Поплавок в данном комплексе выполняет движение по вертикальному штоку. Энергия к запирающей мембране переводится вследствие движения поплавка при помощи особой тяги, которая представляет собой некий регулятор ограничение объема жидкости в баке. Это сравнительно более тихий способ набора воды в сравнении с предыдущим описанным вариантом.

Статья по теме: Терморегулятор: его возможные неисправности

В общем, устройство подачи воды в бак смыва — это довольно немудреная конструкция, которая основывается на физических законах. Однако даже самые элементарные комплексы не застрахованы от сбоев и нуждаются во вмешательстве.

Наиболее распространенные поломки, возникающие в поплавочном устройстве:

1. Медленный приток воды. Данная проблема зачастую вызывается засорением мембраны перекрытия. Решение является простым: следует очистить от пыли и мусора отверстие для подачи воды. При этом главное — тщательно разобрать мембранное устройство, а затем последовательно собрать его воедино, не оставив каких-либо лишних деталей. Из инструментов следует использовать только лишь стандартные плоскогубцы и кусачки.
2. Очень большой объем воды в емкости бака смыва. В таком случае следует выполнить регуляцию уровня воды в устройстве. Способ разрешения задачи напрямую зависит от вида поплавка в механизме унитаза. При боковой подаче, уровень регулируется при помощи откручивания гайки рычага. После этого область рычага с поплавком опускается немного ниже. При нижней подаче уровень поплавка необходимо выставить, вращая пластиковую винтовую тягу. Вращение следует выполнять таким образом, чтобы поплавок опускался. Только когда уровень воды в баке уменьшается.
3. Сломались рычаги поплавка. Эта неисправность часто не поддается починке. В результате приходится заменять всю конструкцию поплавочного механизма бачка смыва.

Конструкция и виды унитазных бачков

Сливной бачок является неотъемлемым и одним из основных элементов унитаза. Это емкость с двумя или тремя технологическими отверстиями для подвода/​слива воды и крышкой.

Сначала вода набирается в этот резервуар, а затем при нажатии кнопки сливается в унитазную чашу, чтобы смыть нечистоты в канализацию.

Ничего особо интересного или сложного в конструкции сливного бачка для унитаза нет. Внутри лишь пара механизмов.

Один обеспечивает подвод и перекрытие подаваемой воды в момент, когда она наполняет емкость до нужного уровня, а второй предназначен для непосредственно слива накопленной влаги в чашу.

Сливные бачки по материалу изготовления делятся на три типа:

1. Керамические (фаянсовые) – надежная и дешевая классика.
2. Металлические – не слишком эстетичный внешне, но долговечный вариант.
3. Пластиковые (из полиэтилена) – легкие в плане веса и установки блоки.

По способу крепления и месторасположению они бывают:

• низкорасположенные – устанавливаются прямо на чашу унитаза;
• высокорасположенные – вешаются на стене либо располагаются внутри нее в инсталляционном блоке.

Раздельные унитазы, у которых бачок отделен от чаши, для перелива воды имеют сливную трубу. И чем выше подвешена у них накопительная емкость, тем мощнее получается из нее водяной напор.

Единственный их недостаток – не слишком презентабельный вид бака, располагающегося высоко над полом. Поэтому чаще всего в отечественных туалетах можно увидеть модели унитазов с поставленными непосредственно на край чаши бачками. Они более компактны и эстетичны.

Варианты систем подачи воды

Внутренний механизм подачи в сливной бачок унитаза воды включает в себя:

1. кран (поплавковый клапан);
2. пластиковый поплавок;
3. рычаги.

Водоподача в накопитель осуществляется через отверстие в его корпусе справа, слева либо снизу. При боковом способе поплавок закрепляется на конце горизонтального рычага, который соединен с вентилем шарового крана.

А при донном варианте поплавок связан с вертикальным штоком, расположенным в подводящей трубе.

Основной принцип работы механизма подачи воды в сливной бачок унитаза предельно прост. В результате опустошения накопителя поплавок, держащийся на воде благодаря воздуху внутри, опускается вслед за снижением уровня жидкости.

Все в работе данного механизма основано на законах физики. В его конструкции нет никакой электроники, что существенно снижает риск поломки. Возможна ситуация, когда в бачке унитаза оказывается слишком мало либо слишком много воды.

Тогда поплавок нужно лишь отрегулировать, чтобы наполняемость бака стала соответствовать нужным параметрам. Но если сломались рычаги, то поплавковую систему придется менять.

Разновидности сливных механизмов

При необходимости смыть из унитаза ненужное мы просто нажимаем кнопку на бачке. Все остальное происходит само собой. Внутри срабатывает механизм спуска воды, открывая сливной клапан.

В результате водяной поток устремляется в чашу и смывает все в канализационную систему.

В действие сливное устройство приводится:

• нажатием на кнопку;
• нажимом на рычаг;
• дерганьем за цепочку (веревочку).

Бачки выпускаются разные по форме и дизайну. Однако большинство из них стандартизовано под объем в 6 либо 4 литра и имеет типовые размеры отверстий для сливных клапанов.

Самих механизмов спуска воды, различных по конструкции, существует огромное количество. Но если имеющийся в бачке сломается, его без проблем можно будет заменить на новый.

Самая простая разновидность сливного сифона – это «груша», по форме напоминающая резиновый вантуз. Под весом воды он плотно прижимается к отверстию слива и перекрывает его.

А при нажатии на рычаг «груша» приподнимается за счет механической силы и выпускает воду в унитазную чашу.

Затем по мере наполнения бака она утяжеляется и опускается обратно на седло, снова закрывая спускное отверстие.

На случай поломки устройства водоподачи в конструкции сливного механизма бачка унитаза предусмотрен перелив. При превышении определенного уровня вода будет переливаться в эту трубку и прямым ходом через чашу уходить в канализацию.

Конструктивно спуск воды в самом унитазе бывает горизонтальным либо круговым. Первый классический вариант предполагает подачу воды сплошным потоком с одной стороны чаши, а второй – формирование струй вкруговую с ее обвода.

Горизонтальный спуск более дешев в исполнении, но неэкономичен и хуже обмывает санфаянс. Круговой аналог по всем эксплуатационным параметрам лучше.

Однако при высокой степени жесткости воды его маленькие отверстия могут оказаться закупоренными, что приведет к уменьшению количества струй.

Компоненты системы

Система состоит из части бачка, вместе со сливным отверстием, из которого вода попадает в сливную чашу и самого механизма. Она управляет потоком воды, которая вытекает в унитаз. Это происходит за счет механического открытия/закрытия клапана.

Сливной бачок устроен по принципу гидрозатвора:

1. Пломба.
2. Поплавок (клапан подачи воды). Состоит из корпуса с мембраной подачи воды и тела поплавка, связанные рычагами.
3. Регулировочный винт. Вращая его можно контролировать положение поплавка.
4. Система различных рычагов.

Любой механизм состоит из основных частей:

1. Корпус сливного механизма.
2. Клапан, управляющий набором воды.
3. Кнопка слива.

Принцип работы и механизм слива

Схема следующая. Кнопка управляет клапаном слива. Он оснащен специальным оборудованием, позволяющим спускать перелившуюся воду в сливную чашу. Перелив – это пластмассовая трубка, которая опускается и поднимается, регулируя состояние воды в бачке.

Для снятия крышки с унитаза, необходимо убрать кольцо, которое удерживает кнопку. Следует поддеть её ножом и аккуратно вытащить из под кнопки. Далее необходимо покрутить кнопку (чаще всего против часовой стрелки) и вытащить её механизм наружу

При ремонте бачка с кнопкой нужно осторожно снимать крышку унитаза. Если она испортится, треснет, сломается, то приобретать придется весь унитаз, т.к

комплектующие не продаются отдельно.

1. В унитазах со спрятанным в стену бачком, кнопка слива выведена на стену. Ремонт такой системы сложен и неудобен. Все работы проводятся через отверстие сливной кнопки.
2. Существует механизм с двойным режимом слива. Одна половина делает полный слив воды из бачка, другая – только её половину. Это делает расход воды более экономичным.
3. Системы слива с одной кнопкой. Такой механизм регулируется силой нажатия.
4. Механизмы старого образца работают по такой же системе, только вместо нажатия кнопки, происходит выдергивания штока.

Сложные системы слива воды (кнопочные) больше подвержены частым поломкам, особенно при плохом качестве воды. С такими механизмами не любят работать профессионалы, потому что они сложны в замене и ремонте.

Унитазы со штоковыми системами представляют собой колокол. Они просты в использовании и обслуживании. Пробка с резиновыми прокладками закрывает отверстие слива. Когда она поднимается, поток воды устремляется в сливную чашу. Поднимается она благодаря цепочке, соединенной с ней рычагом выпуска. Такие системы существовали еще в советские времена и используются по сегодняшний день.

Рекомендуем ознакомиться с видео, в котором показан процесс ремонта бачка унитаза:

Системы слива с гофрированной трубой служат не более трех лет. Механизм работает, благодаря согнутой трубе. Она захватывает воду и задерживает её в сливной трубе до полного вытекания. Гофра создает специальную разряженную среду.

Кнопки, которые выводятся на поверхность сливного бачка, заменили управление слива воды штоком. Также перелив воды тесно связан со сливным механизмом. Появился стандартный размер диаметра сливного механизма – 60 мм. Это делает детали слива различных фирм взаимозаменяемыми.

Особенности и устройство сливного механизма бачка для унитаза

От функционирования сливного механизма напрямую зависит, насколько просто и удобно будет использовать унитаз, а также насколько качественно каждый раз будет осуществляться смыв продуктов жизнедеятельности человека в канализацию.

Важно

Благодаря новым технологиям, современные механизмы слива для бачка унитаза с кнопкой, рычагом или двумя кнопками изготавливаются из таких материалов, которые имеют довольно серьезный запас прочности. К примеру, это могут быть современные полимеры и сплавы металлов. Однако при постоянном контакте с водой, качество которой в отечественном водопроводе оставляет желать лучшего, некоторые элементы этого устройства могут изнашиваться, истираться или просто выходить из строя. Для этого потребуется их ремонт и замена, осуществить которые можно собственными руками.

Конструкция и особенности

Для того, чтобы грамотно осуществить ремонтные работы, придется изучить устройство механизма сливного бачка унитаза, а также понять принцип его работы, причем ничего сложного в этой системе нет. Конфигурация у разных производителей может быть не одинаковой, однако любое устройство имеет три основных элемента, о чем не помешает узнать в первую очередь.

• Впускной клапан на вводе из водопровода, который регулируется специальным поплавком-буем. Такой клапан обычно устанавливается сбоку или снизу на корпусе бачка унитаза.
• Сам поплавок, закрепленный на специальном рычаге из пластика или металлической проволоки. Чаще всего он выполняется из легкого полимера, внутри которого имеется запаянная и герметичная камера с воздухом.
• Сливной клапан, либо, как его еще называют, система перелива. Именно она контролирует закрытие впускного механизма, когда вода наполняет резервуар до определенного уровня.

Таким образом, функционирование системы механизма бачка унитаза можно описать в нескольких словах. Пока поплавок находится в нижнем положении, клапан открывается, позволяя проходить в резервуар воде из водопровода. По мере наполнения, он поднимается, тем самым перекрывая клапан, пока совсем его не закроет, отсекая набор воды. Когда вы не нажмете кнопку, автоматически запускается весь цикл сначала.

Следует обязательно учесть, что в сопроводительной документации к унитазу или отдельно к бачку, имеется чертеж-схема запорной арматуры, где указываются все размеры и типы элементов, а также комплектующих

Потому чрезвычайно важно сохранить документы на устройство при его покупке, чтобы иметь под рукой такую полезную вещь. Тогда не придется гадать, как поменять сливной механизм в бачке унитаза, ведь по схеме все сразу будет понятно

Материалы и инструменты

При поломке или неправильном функционировании бачка проще всего заручиться помощью профессионального мастера, который все конструкции знает, словно свои пять пяльцев. Но бывает и так, что вызов сантехника может оказаться нежелателен и даже невозможен. Замена сливного механизма в бачке унитаза, это не так и сложно, потому, собрав все необходимое для ремонта, можно пробовать справиться своими силами, что вполне реально.

• Рулетка или обычная линейка, не менее, чем на двадцать сантиметров, иначе будет неудобно.
• Разводные или газовые ключи, а также обычные гаечные, разного размера.
• Отвертка плоская и фигурная.
• Плоскогубцы или пассатижи.
• Ремкоплект для механизма сливного бычка. Чаще всего он продается в сборе под определенную модель унитаза, то есть следует сперва выяснить, что вам требуется и только после этого отправляться в магазин.
• Фум-лента и специальный силикон для смазки резиновых и иных прокладок.

Если механизм бачка давно не разбирался, не помешает использовать также резиновые перчатки и также рабочую или старую одежду. В резервуаре может накопиться большое количество грязи, песка, ржавчины и известки, которую перед заменой сливного механизма для бачка унитаза старого образца, равно как и нового, следует хорошенько отчистить и вымыть.

Регулировка арматуры в сливных бачках

Вначале разберем, как настроить объем воды в системе смыва с одной кнопкой.

1. Сначала перекрываем подачу воды краном.
2. Спускаем жидкость из емкости.
3. Изымаем из посадочного места кнопку, для чего ее просто выкручиваем как болт.
4. Снимаем крышку сливного резервуара.
5. Регулируем поплавок, который находится справа в бачке. Он сопряжен с небольшой лапкой, которая меняет подачу жидкости. На этом мембранном клапане находится винт, регулирующий положение рейки для изменения уровня жидкости. Если этот болт открутить, то повысится уровень воды в баке и, наоборот, в случае закручивания регулировочного винта на несколько оборотов – воды в бачке будет накапливаться меньше.
6. После настройки нужно не забыть подтянуть гайку крепления. А также регулировку можно производить посредством пластиковой гайки, смонтированной на некоторых моделях сливных бачков. Оптимальным и экономичным вариантом будет считаться настройка механизма, когда жидкость не будет доходить до переливного отверстия на 2-3 см.

После регулировки нужно проверить уровень наполнения бачка, для чего открыть воду и дождаться, пока не прекратится ее подача за счет клапана, при этом не допуская перелива воды.

Убедившись в правильности регулировки, поставить крышку на место и установить обратно кнопку, закрутив ее от руки.

Регулировка двухуровневого слива

Такие системы нуждаются в настройке максимального и минимального объема воды для необходимого слива.

• выкручиваем кнопку для сброса жидкости (вывинчивается за ободок кнопки);
• снимаем крышку с бачка;
• для подачи нужного количества воды в устройстве поплавка нужно открутить или закрутить винт, и переместить его вверх или вниз по отношению к трубе перелива — соответственно, уровень воды в бачке будет больше или меньше.
