Принцип действия и схема дренажного насоса
Погружной электронасос имеет простую конструкцию, основным элементом которой является помещенный в корпус электродвигатель с рабочим колесом на валу. С подключением электродвигателя колесо начинает вращаться и втягивает воду через центральное отверстие около его оси, далее жидкость за счет центробежной силы выталкивается через выходной патрубок. Для защиты от попадания крупных фракций устройство оснащено диафрагмированным фильтром, сверху корпуса имеется отверстие для подвешивания на трос. Типовой дренажник всегда имеет встроенный в корпус поплавковый выключатель, автоматизирующий режим его работы.
Принцип действия и основной функционал щитов управления насосами (ЩУН)
На объектах, требующих постоянного и бесперебойного водоснабжения, аварийная остановка насосного оборудования является нежелательным, а часто– недопустимым, сценарием. Поэтому для насосных групп ответственного назначения оптимальным решением является установка шкафов автоматического управления, которые решают ряд важных задач:
- Основная функция шкафовс различными схемамиавтоматики управления– организация работы дренажных, поверхностных, погружных, циркуляционных (сетевых), пожарных насосов.
- Защита двигателей от режимов перегруза, короткого замыкания, сухого хода, прекращения или резкого ухудшения качества электропитания.
- Для моделей, в которых предусмотрена функция частотного регулирования,– поддержание постоянных величин подачи и напора для создания требуемого режима. Для каждой группы агрегатовпредусмотрен отдельный регулятор. Преимуществом установки системы частотного регулирования является экономия электроэнергии, поскольку в ситуациях, когда не требуется работа оборудования на полной мощности, происходит автоматическое снижение загрузки.
- Регистрация сбоев, а во время аварийной ситуации – срабатывание звукового и светового сигналов.
Назначение щита управления
Щит управления требуется для автоматизациии контроля технологических процессов. Назначение щита управления:
- контроль работы механизмов, которые входят в состав инженерных систем;
- предохранение устройств от короткого замыкания, перегрева и других технических отказов в процессе эксплуатации;
- дистанционная настройка мощности и производительности оборудования;
- программированиелогики работы отдельных подсистем и всей системы;
- диагностика состояния оборудования.
При наличи и СМИС на предприятии, в жилом или общественном зданиипроводитсяавтоматический контроль работоспособности элементов инженерных систем.
Образцы электронно-технических схем подключения
Сборка оборудования происходит в производственных условиях, там же составляются принципиальные схемы шкафа управления насосами. Наиболее простыми являются схемы подключения одного насоса, хотя комплект дополнительных приборов может усложнить установку.
В качестве образца возьмем ШУН-0.18-15 (компания Рубеж), предназначенный для ручного и автоматического управления электроприводами насосной станции. Схема управления выглядит следующим образом:
На крышке корпуса расположены кнопки включения/выключения, тумблер, отвечающий за выбор режима работы, комплект индикаторов, сигнализирующих об исправности системы (+)
Производитель реализует 19 базовых исполнений, которые отличаются мощностью электродвигателя насосной станции – от 0,18 кВт до 55-110 кВт. Внутри металлического корпуса находятся следующие элементы:
- автоматический включатель;
- реле защиты;
- контактор;
- источник резервного питания;
- контроллер.
Для подключения необходим кабель с сечением 0,35-0,4 мм².
Образец подключения модели ШУН-0.18-15 (для дренажного или пожарного насоса) от производителя Рубеж с одним приводом и контроллером, регулирующим работу оборудования (+)
ШУНы Грантор, предназначенные для дренажных работ, управляют асинхронным двигателями и имеют два варианта управления: ручной и автоматический. Ручная регулировка производится с лицевой панели корпуса, автоматическая действует от внешних сигналов реле (электродных или поплавковых).
Тройная схема с изображением работы шкафа на 1, 2 и 3 насоса с поплавковой автоматикой. При наличии 2 и более насосов предлагается распределение нагрузки между рабочим и резервным оборудованием
Принцип работы ШУНа в автоматическом режиме: с критическим понижением уровня воды и срабатыванием поплавка №1 останавливается работа всех насосов. При нормальном состоянии уровня жидкости срабатывает поплавок №2 и запускается один из насосов. При срабатывании других поплавков, находящихся на более высоких уровнях, вводятся остальные агрегаты.
Параметры, на основании которых делается выбор
Щит автоматического управления разнотипными насосами подбирается, исходя из тех задач, которые планируется решать с помощью оборудования данного вида. Но кроме целевого назначения ШУ важны и прочие критерии:
Количество подключаемых насосов;
Удавления, при котором будет выполняться включение и отключение установки;
Присутствие щадящих условий для работы электродвигателя («плавный пуск» и остановка);
Щит автоматического управления разнотипными насосами должен быть оснащен элементами защиты от перегрузок и короткого замыкания;
Электрические параметры (напряжение питания, частота), причем важно обратить внимание на диапазон значений допустимых колебаний;
Способ запуска (прямой в этом случае не указывается);
Количество вводов;
Мощность двигателей агрегатов.
Сложность такого оборудования определяется количеством подключаемых насосов. Мощность двигателей может очень сильно варьироваться: начиная от 0,75 кВт и заканчивая 315 кВт. А шкафы автоматического управления разнотипными насосами с частотными преобразователями должны обеспечивать бесперебойную попеременную работу агрегатов, чтобы давление в системе поддерживалось на достаточном уровне.
Сравнение характеристик моделей Грандфос и «Малыш»
Стоимость подобного оборудования, равно как и прочей техники, зависит от сложности конструкции, количества функций и возможностей, что напрямую определяется составом аппаратуры. ШУ для контроля работы насосных станций обойдутся заметно дороже, чем блок автоматики одним насосом.
Смотрим видео, преимущества продукции Grundfos:
Модель ШУ Грантор
Например, исполнение, предназначенное для подключения 1 насоса. Эта модель однофазная, конструкцией предусмотрен пусковой конденсатор и поплавковый выключатель. Степень защиты корпуса IP54. Цена этого ШУ – 16 300 руб. Более дорогостоящие шкафы управления насосами Grundfos, предлагаемые за 450 000 руб., созданы для подключения трех агрегатов.
Степень защиты IP54. Есть исполнения и для установки на улице (IP55). Для сравнения, блок автоматики для подключения насоса марки Малыш обойдется всего в 1 000 руб. Несмотря на низкую стоимость такой аппарат весьма функционален для ряда своих задач. Работает при мощности 1,5 кВт и токе нагрузки 10 А. Производительность 100 л/мин.
Монтажные работы
Подключение этого вида оборудования должно выполняться работниками со специальным допуском к электроустановкам. Для удобства монтажа в шкафу предусмотрены отверстия на верхней или нижней панели, что определяется схемой подключения, особенностями обслуживаемой системы и конфигурацией объекта, где будет устанавливаться оборудование.
Таким образом, принцип, по которому осуществляется управление электрическим насосом марки Малыш и группы насосных агрегатов, сходен и заключается в реагировании оборудования на изменение значений основных рабочих параметров (давление и температура, электрические параметры). Чем больше можно подключить насосов, тем более дорогостоящим будет ШУ.
Шкаф управления для дренажных, канализационных насосов и систем наполнения
В состав шкафа управления входят: светосигнализация, управляющие органы и система автоматики, автоматы защиты двигателя с возможностью регулировки уставки теплового реле, контроль фаз, мягкие пускатели GRANCONTROLсерии 3P или MSF фирмы Emotron (для серии с мягкими пускателями).
Управление осуществляется от поплавков (не входят в комплект поставки ШУ): 1 насос — 3 шт., 2 насоса — 4 шт., 3 насоса — 5 шт.
Принцип работы шкафа управления в режиме «Дренаж»
Принцип работы шкафа управления в режиме «Наполнение»
Шкаф управления обеспечивает:
• Комплексную защиту питающих цепей и электродвигателей;
• Выбор режимов управления: автоматический или ручной;
• Автоматическое управление электродвигателями по сигналам от поплавковых выключателей, электродов или по иным внешним релейным сигналам управления;
• Автоматическое отключение электродвигателей при наличии сигнала внешней ошибки (тепловое реле или иной релейный контакт) и автоматическое включение при ее отсутствии;
• Автоматическое отключение электродвигателей при коротком замыкании или срабатывании теплового реле, встроенного в автомат защиты двигателя;
• Автоматическое отключение электродвигателей при пропадании одной из фаз, перекосе или неправильной последовательности подключения фаз и автоматическое включение при ее появлении;
• Визуальное отображение рабочего или аварийного состояния каждого электродвигателя;
• Дистанционную передачу сигнала аварии каждого электродвигателя (беспотенциальные контакты);
• Возможен выбор количества основных/резервных насосов с помощью настроек логического модуля внутри шкафа;
• Периодическую смену функций электродвигателей через заданные интервалы времени работы с целью выравнивания ресурса (только для шкафов на два или более электродвигателей);
• Плавный пуск и останов насосов для серии шкафов с Мягкими пускателями;
• Пробный пуск каждого насоса при простое для защиты от заклинивания;
• Автоматическое переключение ввода питания с основного на резервный при пропадании одной из фаз, перекосе или неправильной последовательности подключения фаз основного ввода и обратное переключение при восстановлении питания (только для модификации УБ);
• Выбор основного ввода питания принудительно с помощью переключения «Выбор основного ввода» (только для модификации УБ);
• Защита корпуса IP54.
Маркировка шкафа управления дренажных и канализационных насосов:
Скачать электрическую схему подключения шкафа управления ГРАНТОР для 2-х насосов дренажа, канализации и наполнения, 59 Kb
Скачать все электрические схемы ГРАНТОР и посмотреть выборочный прайс можно на главной странице раздела Шкафы управления для насосов, вентиляторов и задвижек
Сферы применения и функции шкафов управления насосами
Блок управления насосом выполняет сразу несколько важных функций. К ним относится:
- Запуск и остановка насоса в автоматическом режиме;
- Ручной запуск насосного оборудования для его технического обслуживания;
- Автоматический запуск дополнительного насоса в случае поломки основного агрегата;
- Автоматическое чередование работы нескольких насосов для равномерного времени их эксплуатации;
- Защита мотора насоса от короткого замыкания и перегрузки;
- Автоматическая защита насосного оборудования от работы на «сухом ходу».
Благодаря большому перечню задач, которые решает шкаф управления, его используют во многих сферах жизнедеятельности человека. Чаще всего его применяют на производстве для управления дренажными насосами. Также шкафы активно применяются с целью управления станциями подъема на производстве и в строительстве. Щиты берут на эксплуатацию многие коммунальные предприятия и спасательные службы.
Упрощенная схема квартирного щитка

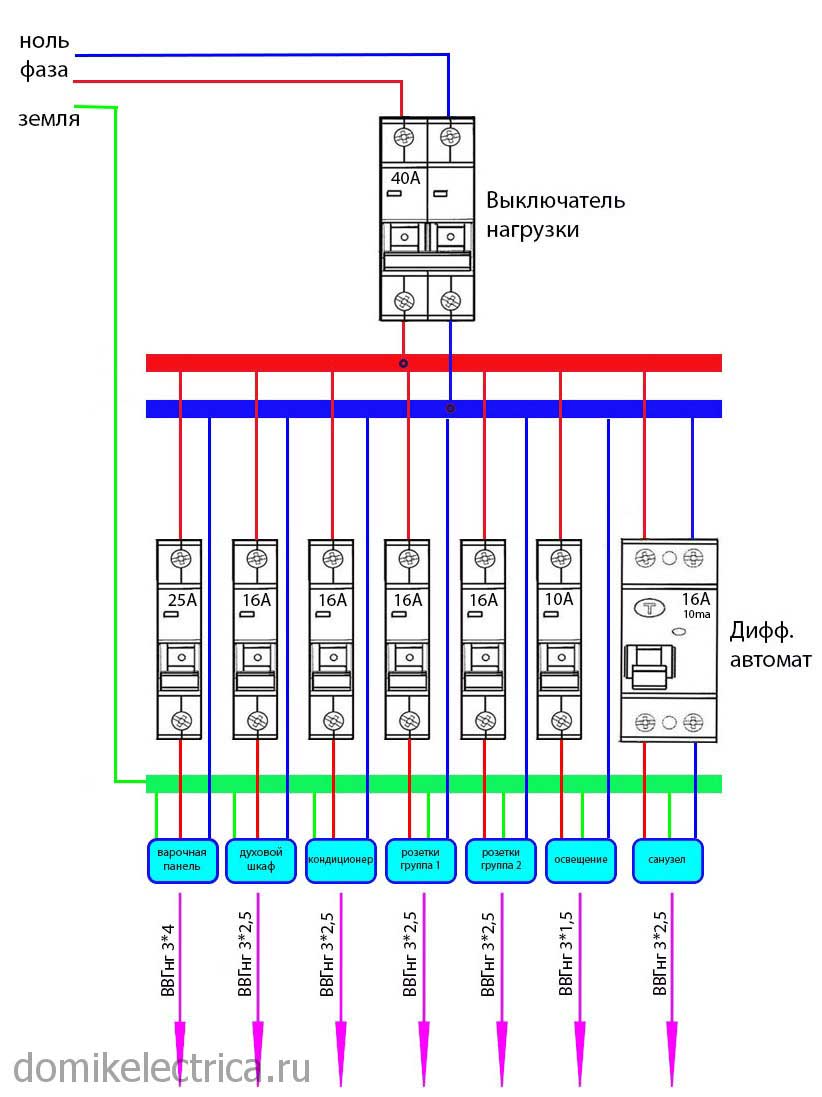

Схема №1 Данная схема подходит для небольших одно или двух комнатных квартир. Там где общая длина всех проводов и кабелей не превышает 300-400м.
На вводе стоит выключатель нагрузки, а не автомат. Если на этажном распредщите у вас уже смонтирована защита, после или до счетчика (проверьте это перед тем как собирать данную схему), то ставить автомат еще и на вводе не обязательно. Чем лучше выключатель нагрузки от автомата можно узнать из статьи Модульный выключатель нагрузки или вводной автомат.
Номинальный ток вводного аппарата для квартир с эл.плитами и однофазной нагрузкой должен быть от 40А и выше.
Снизу обозначены групповые кабели запитывающие те или иные группы, с указанием марки кабеля и его сечения в зависимости от нагрузки. Отходящие цепи освещения выполненные кабелем 1,5мм2 защищаются автоматом 10А, розеточные группы сечением 2,5мм2 — 16А.
На дифференциальный автомат подключен санузел, т.е. розетки, освещение и все потребители в ванной совмещены в одну группу. Причем ток утечки на диффе выбран 10мА.
Некоторые электрики ставят на 30мА, мотивируя это возможными ложными срабатываниями. В правилах нет конкретного запрета, оговаривается что данная защита не должна быть более 30мА. Почему все таки лучше поставить на 10мА, можно понять ознакомившись с тем, как ток определенной величины влияет на ваше тело:
Правда в магазинах чтобы прибрести диф.автоматы на 10мА, скорее всего придется делать заказ. В основном в свободной продаже преобладают именно устройства с током утечки на 30мА.
Варочная панель и духовой шкаф запитаны по отдельным группам, подразумевается что это два разных потребителя. Если у вас эл.плита, то есть когда варочная с духовкой вместе, нужно менять питающий кабель и автомат защиты:
Схема №2
Если вас беспокоят перебои с напряжением и вы хотите защитить свое оборудование от его скачков, тогда можно немного увеличить стоимость схемки, добавив на ввод реле напряжения. Здесь схематично изображено реле марки УЗМ-51М, как наиболее простое в подключении (вход-фаза+ноль и выход-фаза+ноль).
Схема №3
Плюсы данных схем:
- недорогая
- оптимальный вариант для маленьких квартир
- проста в монтаже и подключении
Большой минус схемы в том, что при утечке тока в других линиях кроме санузла, защита работать не будет.

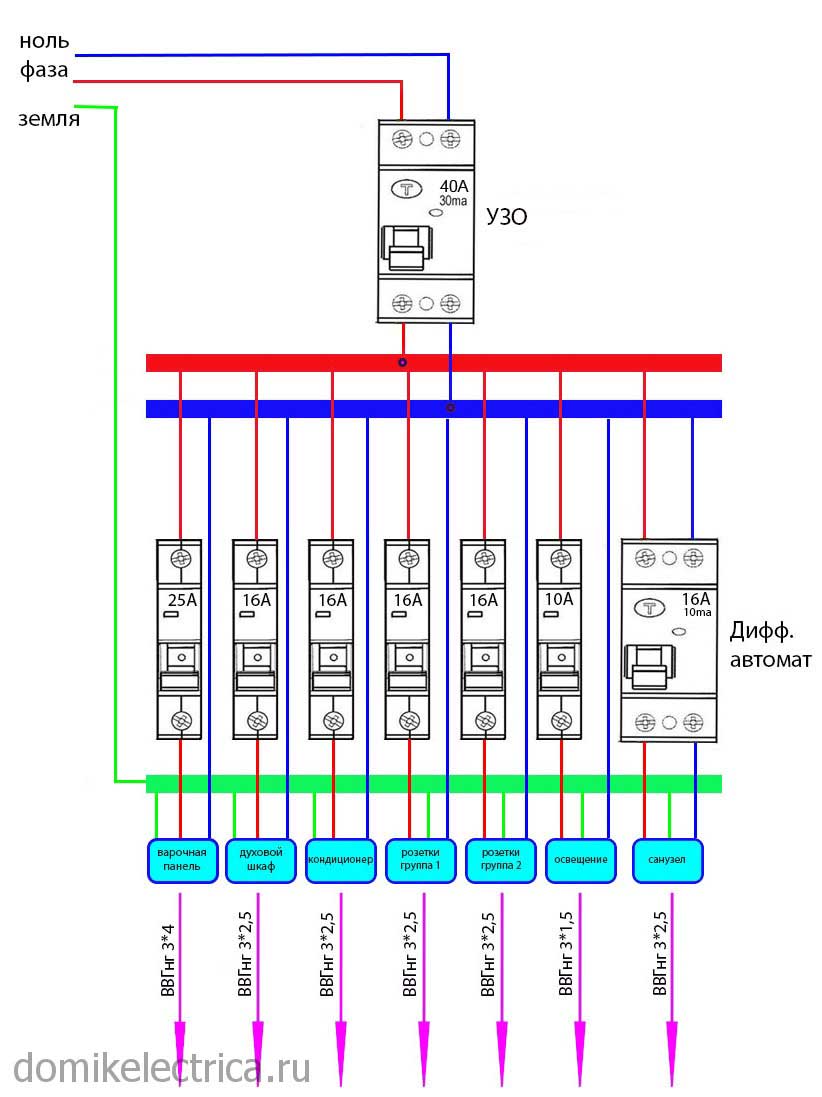

Данную схему можно улучшить поставив на ввод УЗО. Перед этим убедитесь, что в этажном щите где расположен ваш счетчик, установлен автоматический выключатель, так как УЗО без автомата ставить запрещено. Если там уже стоит УЗО или дифавтомат, то дублировать защиту не имеет смысла. Схемка с УЗО на вводе будет вот такой:
Схема №4
Один нюанс — если у вас общий расход кабеля в проводке квартиры от 400м и более, то возможны ложные срабатывания вводного УЗО из-за суммарных утечек тока. Здесь уже целесообразно применить УЗО на отдельные группы, убрав из схемы квартирного щитка вводное.
Профессиональная сборка шкафов управления для бытового и промышленного обогрева
Шкаф управления ШУЭО-4/5-Т911-190819
- Назначение: кровля
- Материал корпуса: пластик
- Размещение: в помещении
- Тип дополнительного оборудования: нет
- Взрывозащита: нет
- Способ установки: настенный
Шкаф управления ШУЭОк-4/5-Т911-160607
- Назначение: кровля
- Материал корпуса: сталь
- Размещение: в помещении
- Тип дополнительного оборудования: нет
- Взрывозащита: нет
- Способ установки: настенный
Шкаф управления ШУЭО-9/6-Т223-190319
- Назначение: резервуар / трубопровод
- Материал корпуса: сталь
- Размещение: в помещении
- Тип дополнительного оборудования: нет
- Взрывозащита: нет
- Способ установки: настенный
Шкафы управления электрообогревом кровли и открытых площадок (ШУЭОк, ШУк)
Шкафы управления электрообогревом трубопроводов и резервуаров (ШУЭОт, ШУт, ШУЭОр, ШУр)
Обогреваемый шкаф управления обогрева с утеплением
Взрывозащищенные шкафы управления электрообогревом
Что такое шкаф управления?
Шкаф управления представляет собой целый комплекс управляющих устройств. Обычно шкаф управления состоит из коммутационных (силовых аппаратов), устройств защиты, частотных преобразователей и систем управления на базе микропроцессоров. Такой шкаф подключается к сети посредством вру (вводно-распределительного устройства). Благодаря использованию современных расширяемых элементов можно построить систему любой сложности и любой логики. Автоматизировать и очень точно контролировать любой производственный процесс. Корпус шкафа выполнен из металла и, как правило, имеет запираемую дверцу. Для возможности расширения шкафа управления боковые панели выполнены съемными, поэтому нет никаких проблем добавить очередной модуль. При производстве щитов стараются обеспечить степень защиты корпуса IP20, IP31, IP41, IP54. Если требует проект, то возможны шкафы с IP44, IP55, IP65. Однако следует понимать, что высокие показатели защиты корпуса увеличивают стоимость шкафа управления, снижается естественное охлаждение аппаратуры, поэтому часто требуется установка дополнительных систем вентиляции, что еще больше увеличивает конечную стоимость проекта.
Особенности установки станций контроля
Все без исключения исполнения ШУН являются сложными устройствами, работающими от электрической сети, а это значит, что устанавливать, вводить в эксплуатацию, обслуживать и ремонтировать оборудование необходимо согласно инструкции производителя. Правила, изложенные в инструкциях различных моделей, могут отличаться, так как конструкции механизмов и технические характеристики также различны.
Несколько общих важных правил:
- Монтаж производится в зоне, защищенной от взрывов.
- Температура и влажность в помещении должны соответствовать параметрам, обозначенным производителем (например, температура от 0?С до +30?С).
- Подключение электрооборудования должно производиться лицом, имеющим специальный допуск.
- Параметры ШУН должны совпадать с параметрами всего подключаемого оборудования.
- Монтаж выполняется согласно принципиальным схемам, приведенным в приложении к инструкции.
- Сечение кабеля должно совпадать с данными, указанными в инструкции.
Бытовые станции управления, расположенные в частном секторе, подчиняются тем же требованиям, что и производственные пункты контроля. Их необходимо установить в сухом и теплом месте, удобном для обслуживания. Это может быть цокольный этаж, специально отведенное помещение, пристройка к дому или защищенная подсобка.
Подключение следует производить после того, как полностью установлена система водоснабжения, подведен напорный трубопровод, проложены кабели, собраны узлы, проведена изоляция всех электрических элементов. Подключив ШУН, следует проверить его работу и в ручном, и в автоматическом режиме.
Техническая поддержка и сервисное обслуживание
Некоторые компании по производству шкафов управления заявляют, что технического обслуживания не требуется. Это действительно так, однако необходима регулярная проверка блока управления эксплуатирующей организацией. Существует периодичность, установленная производителем, и для правильной работы всех устройств ее необходимо придерживаться в обязательном порядке.
Перед осмотром или заменой каких-либо деталей необходимо отключить напряжение и заблокировать оборудование от повторного включения. Самостоятельно можно проверить надежность соединений. Список потенциальных неисправностей, как и возможные способы их устранения, обычно также указывается производителем.

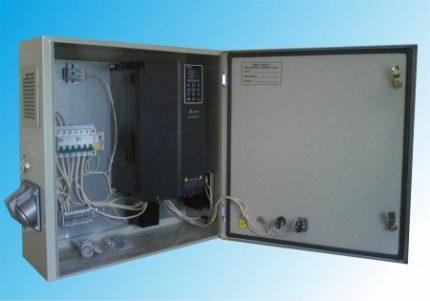

Шкаф управления скважинным или погружным насосом с частотным преобразователем для применения в производственных котельных, коммунальных службах или частных домах, выполненный на заказ по индивидуальному ТЗ
Например, простейшая неисправность – не загорается лампочка, сигнализирующая о подключении системы к электрическому кабелю. Возможны три причины: отсутствует напряжение в сети, сломался автоматический выключатель или перегорела лампа. Соответственно, решением проблемы будет подача напряжения, замена выключателя или лампы.
Если возникла неисправность, которую самостоятельно не устранить, необходимо обратиться к специалистам в сервисный центр.
Купить шкаф управления насосами
ГК «АСУ-Технология» – надёжный производитель насосного оборудования. Выпускаемая автоматика управления постоянно модернизируется в соответствии с развитием технологий и требований заказчиков. Стоимость формируется в зависимости от мощности и количества насосов, которыми необходимо управлять и от функциональности системы управления. Для этого требуется заполнить и отправить нам опросный лист содержащий технические требования к автоматике или заявку в свободной форме на наш почтовый адрес, или просто связаться с менеджером по указанному на сайте контактному номеру телефона. Мы всегда рады ответить на вопросы по техническому обслуживанию и наладке наших шкафов управления насосами. Этот вид сервиса предоставляется бесплатно.
Пробурив на дачном участке скважину и установив систему водоснабжения с погружным насосом, невольно задаешься вопросом: как сделать, чтобы насос работал более продуктивно, дольше не выходил из строя и имел несколько режимов работы? К тому же неплохо было бы автоматизировать процесс водоснабжения, особенно в том случае, если насосов два или более. Выход прост: следует установить распределительный щит или шкаф управления насосами.
Принцип действия и основной функционал щитов управления насосами (ЩУН)
На объектах, требующих постоянного и бесперебойного водоснабжения, аварийная остановка насосного оборудования является нежелательным, а часто– недопустимым, сценарием. Поэтому для насосных групп ответственного назначения оптимальным решением является установка шкафов автоматического управления, которые решают ряд важных задач:
- Основная функция шкафовс различными схемамиавтоматики управления– организация работы дренажных, поверхностных, погружных, циркуляционных (сетевых), пожарных насосов.
- Защита двигателей от режимов перегруза, короткого замыкания, сухого хода, прекращения или резкого ухудшения качества электропитания.
- Для моделей, в которых предусмотрена функция частотного регулирования,– поддержание постоянных величин подачи и напора для создания требуемого режима. Для каждой группы агрегатовпредусмотрен отдельный регулятор. Преимуществом установки системы частотного регулирования является экономия электроэнергии, поскольку в ситуациях, когда не требуется работа оборудования на полной мощности, происходит автоматическое снижение загрузки.
- Регистрация сбоев, а во время аварийной ситуации – срабатывание звукового и светового сигналов.
Возможные неисправности и ремонт
Чаще всего неисправности возникают вследствие аварии в сети, при скачках напряжения, приводящих к короткому замыканию. Также аппарат сигнализирует об аварийной ситуации, если вышел из строя один из насосов, сработали датчики давления и температуры внутри трубы. К аварийному отключению может привести срабатывание защиты шкафа управления от перегрузки. Еще одна причина, по которой загорается соответствующая лампочка датчика, — переполненный резервуар.
При возникновении неисправности, первым делом стоит выяснить ее причину, если это возможно. Если произошло короткое замыкание, где-то оплавились предохранители, то нужно обесточить оборудование и заменить вышедшие из строя элементы новыми. В случае если к прекращению работы привело повышенное давление или отсутствие воды в скважине, устраняют причину и затем возобновляют работу шкафа управления и насосов в обычном режиме.
https://youtube.com/watch?v=LDqLY7YyIbY
ПОСМОТРЕТЬ ВИДЕО
Если же аварийную остановку вызвал полный выход из строя одного из компонентов шкафа управления, сгорание электродвигателя насоса, физическая деформация оборудования, не обойтись без ремонта. Если шкаф управления на гарантии, лучше обратиться в сервисный центр. При соблюдении условий эксплуатации щит починят бесплатно. Если же срок гарантии истек, либо поломка произошла вследствие неаккуратного обращения с оборудованием, обращение к профессионалам все равно лучшее решение.
Работа по возвращению шкафа в рабочее состояние заключается в замене вышедшего из строя элемента новым. После того, как поломанная часть заменена, тщательно проверяется, что все соединения выполнены так, как того требует схема шкафа управления насоса, а напряжение соответствует характеристикам оборудования.
Особенности обслуживания шкафов
Перед тем, как начать пользоваться автоматикой, следует тщательно изучить инструкцию и схемы, прилагаемые к изделию. Любая схема шкафа управления насосами отображает расположение электроники, структуру устройства в целом, интерфейсы для подключения насосов, каналы защиты двигателя.
Схемы электронного наполнения шкафов управления отображают расположение всех элементов
Любые манипуляции с механизмами – чистка, осмотр, ремонт — должны проводиться при выключенном электропитании (лампочка «Сеть» не горит).
Следует следить за чистотой фильтров вентиляционных решеток, чаще всего они бывают сменными. Радиатор частотного преобразователя и вентилятор необходимо также очищать от пыли. Чтобы подключения функционировали без перебоев, нужно подтягивать крепежные винты.
О технических характеристиках шкафа управления расскажет его маркировка
Иногда возникают неисправности в системе. Некоторые из них устраняются своими силами, другие – специалистами или после консультации с производителем. Например, на табло появилась надпись «Авария» — «низкое давление». Это значит, что отреагировала защита «от сухого хода» — скорее всего, в скважине нет воды. Пока вода не появится, насос будет заблокирован.
Образцы электронно-технических схем подключения
Сборка оборудования происходит в производственных условиях, там же составляются принципиальные схемы шкафа управления насосами. Наиболее простыми являются схемы подключения одного насоса, хотя комплект дополнительных приборов может усложнить установку.
В качестве образца возьмем ШУН-0.18-15 (компания Рубеж), предназначенный для ручного и автоматического управления электроприводами насосной станции. Схема управления выглядит следующим образом:
На крышке корпуса расположены кнопки включения/выключения, тумблер, отвечающий за выбор режима работы, комплект индикаторов, сигнализирующих об исправности системы (+)
Производитель реализует 19 базовых исполнений, которые отличаются мощностью электродвигателя насосной станции – от 0,18 кВт до 55-110 кВт.
Внутри металлического корпуса находятся следующие элементы:
- автоматический включатель;
- реле защиты;
- контактор;
- источник резервного питания;
- контроллер.
Для подключения необходим кабель с сечением 0,35-0,4 мм².
Образец подключения модели ШУН-0.18-15 (для дренажного или пожарного насоса) от производителя Рубеж с одним приводом и контроллером, регулирующим работу оборудования (+)
ШУНы Грантор, предназначенные для дренажных работ, управляют асинхронным двигателями и имеют два варианта управления: ручной и автоматический. Ручная регулировка производится с лицевой панели корпуса, автоматическая действует от внешних сигналов реле (электродных или поплавковых).
Тройная схема с изображением работы шкафа на 1, 2 и 3 насоса с поплавковой автоматикой. При наличии 2 и более насосов предлагается распределение нагрузки между рабочим и резервным оборудованием
Принцип работы ШУНа в автоматическом режиме: с критическим понижением уровня воды в водозаборной скважине и срабатыванием поплавка №1 останавливается работа всех насосов. При нормальном состоянии уровня жидкости срабатывает поплавок №2 и запускается один из насосов. При срабатывании других поплавков, находящихся на более высоких уровнях, вводятся остальные агрегаты.
