Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Разновидности гравитационных схем

Существует четыре схемы монтажа контуров с гравитационной циркуляцией. Выбор определенной разновидности делают с учетом особенностей постройки и требуемой производительности. Для выбора схемы выполняют гидравлический расчет, оценивают параметры котла и определяют диаметр трубопровода.

Закрытая

Принцип работы контуров закрытого типа следующий:

  • Нагретый и расширившийся теплоноситель вытесняет воду из отопительного контура.
  • Вытесненная вода попадает в расширительный бак закрытого типа. Это емкость с эластичной мембранной перегородкой, разделяющей газовую и водяную камеры.
  • Поступившая под давлением жидкость продавливает мембрану и сжимает газ в воздушной камере. При остывании теплоносителя давление снижается, и газ выдавливает жидкость из емкости в трубопроводы.

Главный недостаток такой схемы в зависимости работы сети от объема расширительного бака. В доме большой площади с протяженным контуром придется устанавливать вместительную емкость.

Открытая

Если используется отопление самотеком, схема открытого типа отличается от предыдущей разновидности только конструкцией расширительного бака. В этом случае расширительную емкость можно изготовить самостоятельно из подходящих материалов. Бачок небольшого размера устанавливают на чердаке или высоко под потолком.

Главный минус открытого контура в том, что через расширительную емкость в сети попадает кислород, который способствует коррозии трубопроводов и радиаторов. Еще один недостаток в завоздушивании системы, поэтому на каждый прибор монтируют кран Маевского.

Двухтрубная

Двухтрубная схема системы отопления частного дома с естественной циркуляцией делается с использованием подающего и отводящего трубопровода, то есть все радиаторы подключаются к разводке параллельно, что способствует равномерному прогреву каждой комнаты и всего дома.

Преимущества двухтрубной разводки:

  1. Тепло равномерно распределяется по всему строению.
  2. Не нужно устанавливать дополнительные секции для регулировки теплоотдачи приборов.
  3. Отрегулировать работу сети с двухтрубной разводкой намного проще.
  4. Можно использовать трубы меньшего диаметра, чем при использовании однотрубной разводки.
  5. Эффективность и простота конструкции.

Главный недостаток в высокой материалоемкости системы. Перед монтажом нужно провести расчеты. От правильности их проведения и соблюдения технологии монтажа зависит эффективность отопительной сети.

Однотрубная

Однотрубная система отопления одноэтажного дома с естественной циркуляцией применяется редко, потому что не отличается эффективностью. В такой сети каждый отопительный прибор последовательно подключается к трубопроводу. Из-за этого в каждую последующую батарею поступает жидкость с меньшей температурой, чем в предыдущий. Для компенсации тепловых потерь приходится увеличивать количество секций в дальних радиаторах.

Преимущества однотрубной разводки:

  • Простота монтажа и использования. Не нужно проводить сложные расчеты для прокладки сети.
  • Экономия на материалах, потому что прокладывается только один трубопровод, к которому подключаются все приборы. Обратка поступает от последнего радиатора к котлу.

Главный недостаток однотрубной разводки в необходимости увеличения количества секций в дальних радиаторах, а также в неравномерном прогреве постройки. Удаленные от котла комнаты отапливаются хуже.

Практические советы по выбору и монтажу циркуляционного насоса

Насос является основным узлом системы с принудительным теплообменом, поэтому к его выбору и монтажу стоит подойти максимально внимательно и учесть некоторые нюансы и рекомендации специалистов.

Он состоит из вала с крыльчаткой, электродвигателя и ротора, которые находятся в металлическом корпусе. Вмонтированное в разрыв между трубами устройство придает теплоносителю ускорение в необходимом направлении, а полученный в результате этого напор эффективно и равномерно распределяет тепло по всей системе.

Насосы могут быть «сухого» и «мокрого» типа. Сухие обеспечивают высокое КПД, но сильно шумят. А мокрые почти бесшумны, но не так эффективны. Тип прибора следует выбирать исходя из индивидуальных особенностей и конфигурации помещения.

С помощью специалистов по специальной формуле рекомендуется рассчитать необходимую мощность насоса. Данные для расчета берутся из технических показателей, указанных в инструкции к прибору.

Устройство выбрано и принято решение о его самостоятельном монтаже? Учтите некоторые важные моменты:

необходимо обязательно удалить воду из труб и обеспечить свободный подход к месту монтажа;
следуя инструкции, важно правильно разрезать трубу и установить в разъем насос, согласно схеме (при этом выполняется байпас, благодаря которому система отопления сможет работать в случае отключения электропитания);
затем нужно подключить насос в стандартную электросеть;
по окончании работы следует залить в систему воду и вывести лишний воздух;
монтаж завершается проверкой работоспособности устройства.

Из каких элементов состоит отопление дома с принудительной циркуляцией?

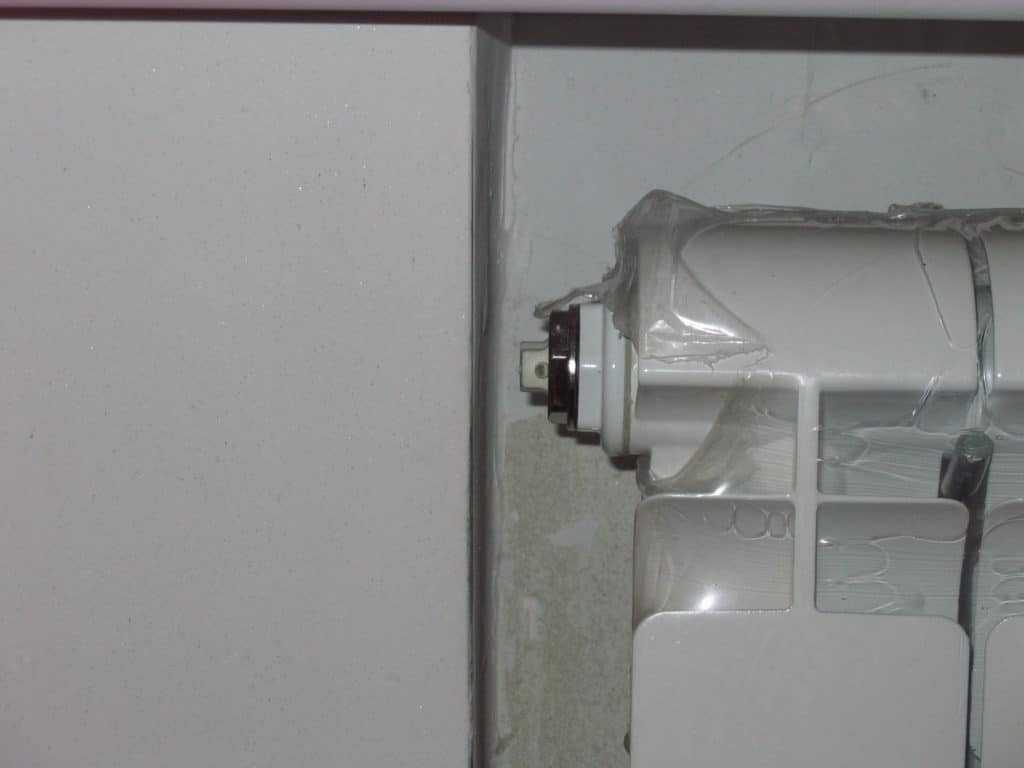

Кран Маевского на радиаторе

  • Расширительный бачок, который будет компенсировать объем воды или антифриза, залитого в систему, при нагревании либо во время остывания,
  • Манометр, термометр и предохранительный клапан, а также ряд других устройств, направленных на обеспечение безопасности пользователей,
  • Биметаллические или алюминиевые радиаторы, которые будут встроены в систему отопления,
  • Краны Маевского – их количество напрямую зависит от того, сколько радиаторов было установлено в системе,
  • Обратный клапан,
  • Два крана: один предназначен для заполнения системы теплоносителем, а второй рассчитан на спуск теплоносителя,
  • Два фильтра – грубой и тонкой очистки.

В случае, если в качестве отопительного прибора используется котел, функционирующий на твердом топливе, у которого не предусмотрена система автоматической загрузки горючего материала, то не повредит включить в систему тепловой аккумулятор или накопительный бак. За счет этого температура теплоносителя будет примерно одинаковой во всей системе.

Плюсы и минусы системы отопления с принудительной циркуляцией

  • все радиаторы в замкнутой системе прогреваются равномерно, вне зависимости от их удаленности от котла;
  • имеется возможность в таком контуре регулировать температуру отдельно в каждом помещении;
  • закупка труб для такого обогрева дома обходится дешевле, так как они идут меньшего диаметра;
  • независимо от этажности дома, в нем будут равномерно прогреты все комнаты;
  • при внеплановом ремонте или расширении контура можно демонтировать отдельные его участки без перекрывания всей системы;
  • исключение воздушных пробок;
  • при желании можно легко поменять местами отдельные элементы системы или подключить к ней дополнительные трубы;
  • минимальные потери воды;
  • общий вид помещения из-за использования труб малого диаметра только выигрывает;
  • простота монтажа. Это связано с тем, что при естественной циркуляции необходимо выдерживать определенный уклон, а для принудительной его выполнять не надо.

Главным достижением после монтажа такого отопления считается экономия тепла, поскольку оно не расходуется на прогревание трубопровода большого диаметра, а сразу поступает в жилье.

  • Высокий уровень шума работающего насоса. Из-за этого его нередко устанавливают в отдельное помещение, примыкающее к дому.
  • Насос не сможет полноценно функционировать в регионах, где наблюдаются частые сбои электроэнергии или ее скачки.
  • Стоимость закрытой принудительной системы значительно выше, чем применение отопления с естественной системой отопления.

Трубы для отопления

Отдельно следует рассмотреть вопрос о разновидностях труб, используемых для отопления частных домов. У каждого материала определенно есть свои как положительные, так и отрицательные стороны. Давайте разберемся, какой из вариантов является наиболее оптимальным.

Отопление металлическими трубами

К металлическим относят стальные и медные трубы.

Проводка водяного отопления дома из стали обойдется вам сравнительно недорого (и это основной плюс данного материала). Металл этот довольно универсален, подходит как для парового так и для водяного отопления. Выдерживает большое давление. Главным недостатком стальных труб является то, что они быстро поддаются коррозии. Это отражается не столько на качестве отопления, сколько на внешнем виде вашего дома — ржавые трубы не самое лучшее украшение интерьера.

Медные трубы имеют больше преимуществ: они крайне долговечны, хорошо держат температуру, не поддаются коррозии. Еще одним преимуществом медных труб является гладкость их внутренней поверхности, что обеспечивает высокую скорость передвижения жидкости по системе отопления. Самый главный минус меди — ее высокая цена.

Стоит заметить, что как стальные, так и медные трубы подходят только для открытых систем отопления и их нельзя монтировать в стены или полы. Поэтому, как мы видим, и у их универсальности есть предел.

Отопление дома полипропиленовыми трубами

Главным преимуществом полипропиленовых труб является их устойчивость к внешним факторам среды: коррозии, процессам гниения, воздействию бактерий и химических соединений.

Также одним из больших плюсов данного материала является его легкость. Отсюда вытекают другие плюсы: такие трубы проще монтировать, они подходят как для использования на опорной, так и на межкомнатной стене.

Отопление из полипропилена позволяет экономить расход топлива (газа или электричества), используемого для нагрева котла за счет низкого коэффициента трения, так как теплоноситель легко проходит по системе обогрева. Но разница несущественная.

Кроме того, полипропиленовые трубы довольно пластичны, имеют разные модификации с множеством стыков, а также дополнены огромным выбором различных комплектующих, что позволяет осуществить монтаж сложных систем отопления.

И, наконец, отопление полипропиленовыми трубами можно делать как в открытых, так и в закрытых системах, когда все трубы будут спрятаны в пол или стены.

При всех видимых плюсах есть у этих труб и минусы. Во-первых, при довольно высокой устойчивости к химическим воздействиям, такие трубы легко поддаются воздействию механическому (разрезать ее можно обычным кухонным ножом). Во-вторых, не для всех видов отопительных систем подходит полипропилен. Его категорически нельзя использовать в сочетании с парогенератором, но для рассматриваемого нами водяного отопления они отлично подходят. Так же водяное отопление полипропиленом подразумевает наличие большого количества стыков, что сильно влияет на надежность системы

Отопление металлопластиковыми трубами

Если говорить о достоинствах металлопластиковых труб, то можно выделить те же самые плюсы, что и у полипропиленовых собратьев. Но отдельно стоит выделить то, что они способны держать более высокую температуру. А также, и это является их главной отличительной чертой, металлопластик отлично гнется. При этом вы можете не боятся за его повреждение. И этот факт делает данный вид труб идеальным вариантом для системы «теплый пол».

Из недостатков — более высокая цена в сравнении с полипропиленовыми аналогами.

Делаем своими руками закрытую систему отопления частного дома

Массовое строительство частных домов требует усовершенствования многих систем – канализационной, отопительной, трубопровода. Ведь приходится в короткие сроки монтировать целые конструкции. Долгие годы предпочтение отдавалось открытой системе обогрева. Однако последние годы эта тенденция начала изменяться. Все чаще производится монтаж закрытой системы отопления частного дома. В чем же состоит разница этих конструкций?

Особенности открытой отопительной системы и закрытой

В момент запуска отопительной системы открытого типа следует проверять работоспособность всех элементов конструкции. В первую очередь требуется обеспечить бесперебойную работу насоса. Ведь именно он обеспечивает циркуляцию теплоносителя в системе. Главным преимуществом этого вида отопления является возможность монтажа дополнительных конструктивных элементов.

Закрытая система отопления – схема размещается в открытом доступе. Однако не стоит выполнять работы без предварительного расчета. Это относится и к открытому типу нагревания дома. Стоит заметить, что смонтированная закрытая система отопления своими руками имеет больше преимуществ, чем недостатков.

В открытой конструкции контакт теплоносителя и атмосферы нежелателен. К сожалению, избежать это не удается. И в результате в трубопроводе появляется воздух.

Комплектация водяного отопления закрытого типа

Во время монтажа закрытой системы отопления частного дома важно обеспечить полную изоляцию от влияния окружающей среды. Именно поэтому требуется максимально четко выполнять монтаж, согласовываясь со схемой. В чертеже также указывается деталировка и комплектовка отопительной конструкции

В чертеже также указывается деталировка и комплектовка отопительной конструкции.

  1. Котел закрытого типа – один из важных элементов в системе отопления.
  2. Автоматический воздушный, балансировочный, предохранительный и термостатический клапаны.
  3. Определенное количество радиаторов отопления (согласно смете).
  4. Качественный расширительный бак.
  5. Шаровой вентиль и насос.
  6. Не стоит забывать о фильтре и манометре.

Правила выбора котла для закрытого отопления

Мы советуем вам оценивать мощность котла. Если планируется обогревать дом, высота потоков в котором до 3-х метров, то подбираете так: на каждые 10 кв. м комнаты требуется 1 кВт. Естественно, это цифра усредненная. Ведь монтируемая закрытая система отопления своими руками должна быть еще и надежной.

А значит, к материалам предъявляется немало требований. Помните, расчеты лучше доверить инженеру. Лишь в этом случае дом будет полностью прогреваться в холода.

Принцип работы закрытой системы отопления

Он состоит из 2-х отделений — гидравлической камеры и газовой камеры. Нагреваясь, вода оказывается в камере гидравлического типа. В газовое отделение под давлением подается азот.

Монтаж линии подпитки закрытой системы отопления

Работа отопительной системы напрямую зависит от возможностей поддержания рабочего давления и объема теплоносителя

Очень важно, чтобы эти 2 параметра были постоянными. К сожалению, создание герметичности в отоплении невозможно достигнуть в полном объеме. Поэтому происходят утечки воды

Следовательно, нельзя забывать о периодическом пополнении теплоносителя

Поэтому происходят утечки воды. Следовательно, нельзя забывать о периодическом пополнении теплоносителя.

Стоит сказать, что подпитка закрытой системы отопления состоит из следующих компонентов:

  1. Автоматический клапан подпитки размещается в месте, где самое низкое давление (как правило, перед входом сетевых насосов).
  2. В трубопровод врезается кран. Так же требуется смонтировать задвижку и управляемый клапан. Это позволит контролировать заполнение системы отопления закрытого типа.
  3. Избежать случайного ухода воды в питающую линию можно, если поставить обратный клапан. В этом случае высокое давление в закрытой системе отопления не станет причиной разгерметизации всей системы.
  4. В качестве контролирующих приборов предлагается использование манометров. Эти небольшие устройства помогут отслеживать любые изменения в отопительной системе.

Монтаж закрытой системы отопления

  1. Составление схемы отопительной конструкции.
  2. Монтаж котла.
  3. Установка радиаторов.
  4. Прокладка трубопровода и обеспечение возможности подпитки закрытой системы отопления.
  5. Размещение насоса, бака, фитингов и кранов. На этом этапе так же монтируются фильтры.
  6. Установка манометров для контроля за давлением в закрытой системе отопления.
  7. Подключение приборов учета и котла к электролинии.
  8. Запуск и проверка заполнения системы отопления закрытого типа.

На этом технология монтажа отопительной системы завершается.

Расширительный бачок

Рассматриваемый тип отопительных систем в обязательном порядке должен оборудоваться расширительным баком. Как правило, используются мембранные бачки закрытого типа, которые устанавливаются прямо за котлом на трубе обратки.

Важнейшим параметром расширительного бака является объем, который нужно рассчитать перед тем, как провести отопление в одноэтажном доме. Все дело в физических процессах, происходящих внутри системы с принудительной циркуляцией. Разогретая вода увеличивается в объеме, вследствие чего повышается давление в трубопроводе. Наличие подходящего бака позволяет принять излишки теплоносителя, тем самым нивелируя их воздействие на элементы конструкции.

Объем бака рассчитывается по формуле:

V = e x C / (1 — Po/Pmax) x k, Где e – коэффициент температурного расширения теплоносителя, Po – величина давления в пустом баке, C – суммарный объем теплоносителя в системе, Pmax – максимальное давление в контуре, k – коэффициент заполнения бака.

Требования к системе отопления

  • Она должна быть максимально простой в монтаже. Не всегда есть возможность привлечь высококвалифицированных специалистов для проектирования и работы; да и просто-напросто интересно выполнить все монтажные операции самостоятельно.
  • Экономичность в процессе эксплуатации — еще одно важнейшее требование. Понятно, что схема отопления мало влияет на КПД котла; однако все зависящее от нас для экономии тепла мы постараемся сделать.
  • Отказоустойчивость. Этот пункт означает, что при любой температуре на улице перемерзнуть из-за избыточной теплоотдачи отопление одноэтажного дома не должно.
  • Энергонезависимость приветствуется. Даже если монтируется схема отопления с принудительной циркуляцией одноэтажного дома, желательно, чтобы она могла работать и с естественной циркуляцией. Пусть даже с падением эффективности. Увы, перебои с электропитанием бывают нередко.

При остановке циркуляционного насоса (на фото) котел продолжит греть воду в замкнутом объеме теплообменника. Первой пострадает полипропиленовая труба, отводящая воду от котла.

Обратите внимание: понятно, что в случае электрокотла последний пункт неактуален. Без электричества остановится не только насос, но и сам котел

Не ударяясь в дебри анализа текущих цен на теплоносители, приведем их рейтинг в порядке убывания отдачи тепловой энергии на рубль вложений.

  1. Магистральный газ. О н сочетает дешевизну отопления с удобством использования: все современные газовые котлы оборудованы термостатами.
  2. Дрова. Впрочем, если у вас есть возможность заготавливать их самостоятельно и место для поленницы — газу придется потесниться на вершине. Проекты одноэтажных домов с печным отоплением в рамках статьи мы рассматривать не станем. Нам интересны исключительно твердотопливные котлы.
  3. Пеллеты — гранулы из прессованных опилок. Они несколько дороже, но и выделяют при сгорании больше тепла.
  4. Уголь. Кстати, большая часть твердотопливных котлов прекрасно может использовать и уголь, и дрова без каких-либо модификаций.
  5. Соляра, сжиженный газ и электрическое отопление идут ноздря в ноздрю. Их позиции в нашем рейтинге определяется региональными ценами.

Лучшие из газовых котлов — конденсационные. Они позволяют за счет конденсации продуктов сгорания извлечь максимум тепла.

Лучшие твердотопливные котлы — пиролизные, в которых топливо вначале при ограниченном доступе воздуха превращается в пиролизный газ, а потом сгорает уже он. Золы остается минимум; кроме того, пиролизные котлы могут работать в полуавтоматическом режиме, с минимальным участием человека.

Схема работы пиролизного котла.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

  • При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
  • Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
  • При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

  1. Отсутствует парный трубопровод под потолком и над уровнем пола.
  2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

  1. Подача и обратка проходят по разным трубам.
  2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
  3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

  1. Равномерное распределение тепла.
  2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
  3. Проще выполнить регулировку системы.
  4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
  5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
