Автономное электроснабжение для частного дома: обзор лучших локальных решений

Разновидности генераторов

При выборе генератора для автономного резервного источника электроснабжения необходимо учитывать не только стоимость комплекта оборудования, но и цену топлива. Параметры места для размещения и эксплуатации должны отвечать нормам и правилам. Это тоже немалые вложения.

Газовые генераторы


Газовый генератор Можно размещать в неотапливаемом помещении. Создают мало шума. Для сжиженного газа нужны специальные емкости – газгольдер или баллон. Одного баллона на 50 литров хватит на 15 часов электроснабжения небольшого дома. Если использовать магистральный газ, необходимо правильно сделать вытяжную вентиляцию в помещении. Оформить и согласовать с газовыми службами пакет документов для подключения объекта.

Бензиновые генераторы


Бензиновый генератор DDE GG3300P Достоинства: возможность работать при минусовых температурах, доступность топлива. Имеют моторесурс на 5-7 часов работы, затем нужен перерыв в 1 час. В базовый комплект поставки автоматика не входит. Ее нужно покупать устанавливать, настраивать отдельно. Разрешение на эксплуатацию не требуется.

Дизельные генераторы

Могут работать в любых погодных условиях. Экономичны – расход топлива в 1,5 раза меньше, чем у бензиновых. Время работы – 6-15 часов, в зависимости от емкости бака для топлива. Недостатки: шум, выхлопные газы, дорогое техобслуживание по сравнению с бензиновыми. Для запуска в морозные дни необходимо предусмотреть хранение топлива в теплом помещении.

Нетрадиционные источники питания


Схема самодельного ветрогенератора К ним относятся ветряные генераторы, которые будут работать только в местах, где постоянно дует ветер. Геотермальные установки, использующие горячую воду из недр земли. Но такая вода насыщена минералами и токсинами. Сливать ее в открытые источники нельзя.

Солнечные батареи

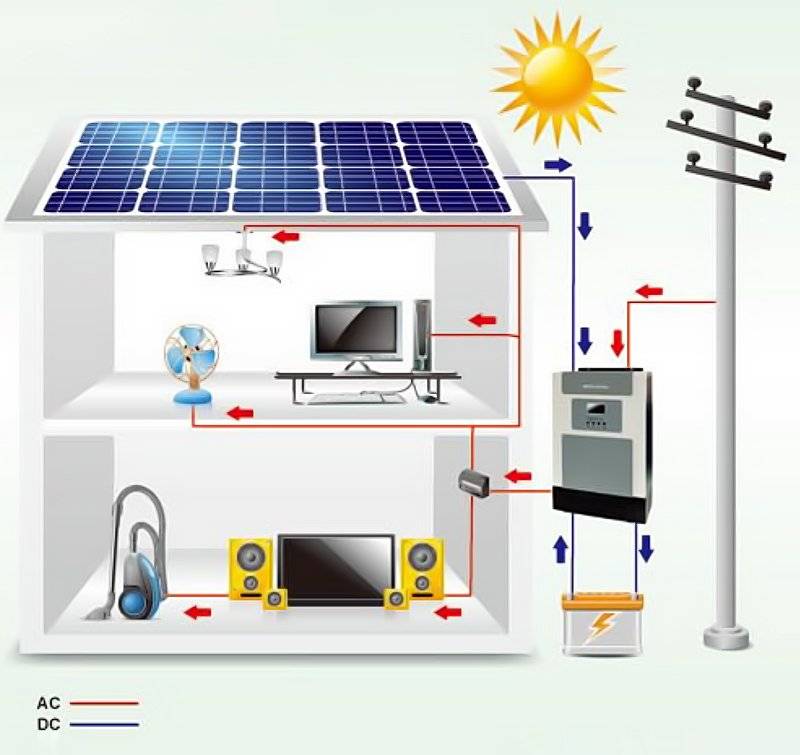

Резервное электропитание загородного дома с помощью солнечных батарей – недешевое, но хорошее решение вопроса. Оборудование экологически чистое, бесшумное. Комплект состоит из модулей, контроллера, инверторного блока, аккумуляторных батарей. Недостаток – высокая цена.

Возможны варианты комбинированного использования разных источников резервного питания.

Наилучший выход – комплексное использование различных источников электроэнергии

Если владелец дома все же одержим желанием полной автономизации в вопросах электроснабжения, то оптимальным вариантом следует считать создание комплексной энергетической системы. Она будет включать в себя ветровой генератор (один или несколько), требуемое количество солнечных панелей, аккумуляторную станцию, всю необходимую аппаратуру коммутации и преобразования (контроллер, инвертор). И плюс к этому – резервный источник энергии в виде стационарно установленного дизельного или бензинового генератора.

При таком подходе полноценно используются все преимущества каждой из рассмотренных схем, сглаживаются имеющиеся недостатки. И в целом домашняя электростанция предстает полноценным «организмом», способным полностью удовлетворить энергетические потребности загородного дома.

Расширенная схема домашней электростанции с несколькими источниками энергии.

Нумерация позиций на этой схеме сохранена, по аналогии с рассмотренной в разделе солнечных электростанций. Но, как видно, есть и существенные отличия.

Итак, в качестве внешнего источника бесплатной энергии одновременно используются и солнечные панели, и ветровой генератор (поз. 1а). При идеальных условиях, то есть в ясный ветреный день они одновременно будут работать на заряд аккумуляторов. Ничего страшного – если уровень заряда достигнет верхнего предела, котроллер или выберет приоритет, отключив один из источников, или даже временно отключит оба.

Понятно, что в ночное время или при длительной пасмурной погоде работать будет только ветряк. Аналогично, при безветрии основным источником энергии становятся солнечные батареи.

Если же обстоятельства складываются таким образом, что ни один из источников не работает полноценно, а накопленного заряда становится недостаточно (аккумуляторы приближаются к нижнему допустимому пределу разрядки), автоматически запускается жидкотопливный или газовый генератор (поз. 6). Он, в зависимости от конкретных условий или произведенных настроек, будет работать или только на подзарядку аккумуляторного блока, или возьмет на себя одновременно и общее энергоснабжение дома.

В итоге хозяева (при наличии достаточного запаса топлива) получаются полностью застрахованными — электроэнергия у них будет при любых складывающихся обстоятельствах.

Безусловно, создание такой универсальной «умной» системы требует профессионального подхода. При составлении проекта предстоит учесть множество исходных критериев, правильно подобрать оборудование, чтобы избежать возможных конфликтов между отдельными узлами и модулями. Реализация проекта потребует очень немалых затрат как в плане приобретения оборудования, так и для проведения монтажных и пусконаладочных работ.

Но зато на выходе будет система, которую при любом рассмотрении можно будет считать полноценной автономной домашней электростанцией.

*  *  *  *  *  *  *

В публикации были рассмотрены основные источники получения электроэнергии в условиях домашней автономной электростанции. Правда, «за скобками» остались еще несколько вариантов, которые на практике используются нечасто или даже просто существуют пока только в виде экспериментальных образцов. Так, если крупно вывезло, и через участок протекает речка или ручей, вполне можно установить водяное колесо или турбину, связанные с генератором. Учитывая то, что скорость потока обычно сохраняется стабильной, такой источник электроэнергии будет работать независимо о капризов погоды. Правда, в зимнее время года в условиях нашего климата большинство подобных водоемов замерзает, что затрудняет работу станции или даже делает ее полностью невозможной.

Если территорию участка пересекает ручей или речка, то почему бы не воспользоваться потенциалом движущейся воды?

Другие способы – более экзотичные. Так, в интернете можно найти и чертежи, и обсуждения проектов станций, вырабатывающих ток из атмосферного электричества. Другим направлением является использование неиссякаемой геотермальной энергии. Но говорить о серьезности таких подходов на современном уровне развития технологий и доступности требуемого оборудования – пока не приходится. Тем не менее, надо полагать, что в будущем подобные источники для получения электроэнергии станут обыденным делом.

Каким должна быть система резервного электроснабжения

В заключение нужно сказать несколько слов о том, как можно сделать достаточно эффективный источник бесперебойного электропитания своими собственными руками. Для этой цели понадобятся всего три составляющие: несколько щелочных или кислотных аккумуляторов, которые соединяются по параллельной схеме для увеличения их суммарной емкости, зарядное устройство для них и инвертор. Пока в сети имеется штатное напряжение, аккумуляторы спокойно заряжаются от зарядного устройства, которое просто включено в сеть, а как только электрическая энергия в сети общего пользования исчезает, они начинают стабильно выдавать электроэнергию во внутридомовую проводку посредством этого самого инвертора. Стоимость бестопливных установок пока еще очень высока, чтобы в нашей стране осуществлялось их массовое использование. Однако они не требуют никакого топлива и полностью экологически безопасны.

Инверторов в магазинах продается великое множество. Они рассчитаны на работу с потребителями определенной мощности. В зависимости от поставленной задачи, можно купить инвертор, на выходе которого будет мощность всего 300Вт, что достаточно для освещения в одной двух комнатах или поддержания работоспособности газового котла отопления, а можно и на 4кВт, что уже обеспечит энергией весь дом. От этой мощности напрямую зависит количество тех электроприборов, которые смогут подпитываться от такого источника. Нужно только понимать, что чем большее количество приборов вы подключаете к такому бесперебойнику, тем больше понадобится увеличить суммарную емкость аккумуляторов. Если емкость подобрать неправильно, то батарей разрядятся быстро и толку от такой системы не будет никакого.

Вот, в общем то, и все способы, при помощи которых возможно оборудовать автономным электроснабжением частный дом. Как видим, выбор не особенно велик, но, все же, он есть

А что касается финансовой стоимости создания таких систем, то большинству людей она может показаться слишком высокой, особенно если брать во внимание топливные расходы. В этом отношении более привлекательнее смотрятся такие неиссякаемые и совершенно бесплатные источники энергии, как солнце либо ветер

Такие системы хотя и стоят намного дороже, но они с запасом окупаются тем, что отсутствуют затраты на топливо для генератора.

Автономное электроснабжение загородного дома: выбор подходящего источника

Вся большая проблема создания системы автономного электроснабжения для дома упирается в сами источники альтернативного обеспечения электричеством, которых в современном мире придумано пока еще не очень много. Их можно с легкостью сосчитать на пальцах одной руки – это бензиновый, дизельный или ветряной электрогенератор, аккумуляторы и солнечные батареи. Все эти альтернативные источники обладают не только преимуществами, но и определенными недостатками, с которыми требуется непременно разобраться в первую очередь.

Различного рода генераторы являются наиболее простыми и дешевыми техническими устройствами, которые могут эффективно обеспечить домовладение определенным количеством электроэнергии. Большинство из них работает от двигателя внутреннего сгорания, бензинового или дизельного. Поэтому для их эффективного и бесперебойного функционирования требуются достаточно большие запасы бензина или дизельного топлива. Чтобы обеспечить подачу электроэнергии на протяжении хотя бы 2 – 3 дней, потребуется не менее 100 – 200 л. топлива. В этом плане выгодно отличаются особые газовые электрогенераторы, которые работают от природного газа, подведенного к дому. В этом случае автоматически решается проблема с источником топлива. Также отличным вариантом обеспечения дома беспрерывной подачей электроэнергии является ветряной генератор, но у него имеется достаточно большой недостаток – чаще всего, подобные установки обладают немалыми размерами, и к тому же для своей эффективной работы они требуют наличия целого комплекса дополнительного электротехнического оборудования. Но об этом поговорим позже, а сейчас рассмотрим иные источники резервного автономного электроснабжения для частного дома.

Генератор с двигателем внутреннего сгорания, выполняющим функцию силовой установки

Солнечные фотоэлементы способны обеспечить «дармовой» электроэнергией не только ваш дом, но соседей. В западных странах излишки полученной таким путем электроэнергии скупают у собственников энергетические компании. Контроль учета проданной электроэнергии измеряется счетчиком, только хозяин не платит по нему, а получает деньги. Нам пока еще до этого далеко, но первые дома, оборудованный солнечными панелями уже появляются. У такого источника имеется недостаток – это его габариты. Для обеспечения дома достаточным количеством энергии вся его крыша должна быть покрыта солнечными батареями. Кроме того, к ним еще нужно большое количество различного дополнительного оборудования, которое призвано не только накопить, но и преобразовать низковольтный ток в подходящий для электроприборов. Обычно такие приборы занимают площадь не менее 6 м2, поэтому для них требуется отдельное помещение.

Солнечные батареи, покрывающие крышу частного дома

Аккумуляторные батареи, которые можно использовать только в качестве аварийного электроснабжения, либо в качестве накопителей для различного рода генераторов. Во время присутствия в сети электричества эти батареи будут заряжаться, а в его отсутствии они начнут отдавать энергию потребителям. Этот процесс регулирует так называемый инвертор, который просто повышает напряжение в 12V до пригодных нам 220V. Очевидно, что такой источник нужно использовать только для обеспечения энергией жизненно важных приборов, и то в течение короткого времени. Чем больше суммарная емкость аккумуляторов, тем больше времени они смогут обеспечивать электроэнергией приборы.

Система аккумуляторов для аварийного электроснабжения

Это все возможные источники электроснабжения, если не брать во внимание совсем уж экзотические вроде геотермальных, водяных или работающих по принципу термопары. Теперь рассмотрим то, как они устроены и работают

Системы на топливных генераторах

Основная мега задача дизельного, бензинового либо газового генератора в схеме работы системы бесперебойного снабжения электроэнергией жилого или нежилого объекта – вовремя подключаться к работе и обеспечивать необходимое оборудование дома автономной электроэнергией

Кроме того, не менее важной задачей такого источника электроэнергии имеет место быть своевременное его отключение. Это важно, так как при столкновении двух встречных потоков заряженных электронов в проводниках произойдет, как минимум полное перегорание некоторых приборов, возможно дорогостоящих, а как максимум настоящий пожар со всеми тяжелыми вытекающими последствиями

Исходя из этих принципов уже давно разработана принципиальная схема и алгоритм включения любых топливных генераторов в работу. В случае, когда в электрической сети имеется напряжение, они просто спят тихим и непоколебимым сном, но как только по какой-то причине оно пропадает, специальное электромеханическое реле тут же замыкает цепь между блоком аккумуляторов и генератором, в результате чего последний просыпается, заводится и начинает исправно вырабатывать электроэнергию. Обратный процесс происходит при внезапной подаче электроэнергии в сеть из вне. Контакт контроллера размыкается и генератор останавливается, поток электронов прекращается.

Схема подключения генератора к сети внутри дома

По такому немудреному принципу работает автономное резервное электроснабжение при участии топливных электрогенераторов. А вот когда речь идет о постоянном, а не резервном электроснабжении, то здесь все еще элементарнее – вместо единственного генератора используется два. При этом второй является просто резервным и включается только тогда в работу, когда первый ломается или в нем заканчивается топливо. Также существуют грамотные схемы поочередного подключения генераторов – такой принцип позволяет не слишком перегружать один из агрегатов, что значительно увеличивает срок их службы. Системы, основанные на топливных генераторах не так дороги, как бестопливные устройства и менее сложны. Их эффективность тоже гораздо выше. Однако для их функционирования требуется топливо.

Автономная электростанция своими руками

И свет стал. Во всяком случае, так говорится в Ветхом Завете. На деле же снабдить электричеством дачный домик далеко не просто. Когда еще подведут к участку линию электропередач! Вот и приходится как-то выходить из положения: одни обзаводятся свечами да керосиновыми лампами, другие покупают японские бензогенераторы с приводом от двигателя внутреннего сгорания.

Впрочем, я думаю, читателям моего сайта об альтернативных источниках энергии сделать такую автономную электростанцию своими руками не слишком сложно. Тем более, что практически все комплектующие для такого аппарата найти можно. В качестве силового агрегата вполне подойдет двигатель типа Д-8 — такими моторами комплектовались легкие мопеды (мы в детстве называли их «дырчиками»). Д-8 имеет мощность около 1 л.с. (0,736 кВт) при частоте вращения 4500 об/мин и работает на смеси моторного масла с бензином А-76.

Электрогенератор для нашей автономной электростанции — «жигулевский», типа Г-221, по стечению обстоятельств его характеристики неплохо сочетаются с параметрами двигателя Д-8: при частоте вращения 5000 об/мин и напряжении 14 В ток отдачи генератора составляет 42 А и, соответственно, его электрическая мощность — 0,588 кВт. Так что, если учесть механические и электрические потери, два этих преобразователя энергии идеально подходят друг для друга.

Самодельную автономную электростанцию полезно оснастить автомобильным аккумулятором емкостью 50-60 А*ч, который даст возможность пользоваться электроэнергией, например, ночью, когда вращать двигатель нерационально. Вообще, наличие аккумулятора позволяет запускать генератор и заряжать аккумулятор в удобное для всех время, когда шум работающего двигателя никому не мешает.

Из каких элементов состоит электрический щит

Закупать составляющие электрощита необходимо сразу, чтобы впоследствии не терять время и не ездить по несколько раз за день в электротехнический магазин. Мощность щита определена, она составляет 15 кВт, это означает, что максимальная потребляемая мощность не превысит 15 кВт/ч.

Электрощит частного дома, перечень элементов:

  1. Счётчик электрической энергии. Счётчик является первым элементом, который должен быть установлен в щите. Лучшим решением станет покупка электронного устройства, рассчитанного на подключение трёх фаз. Такие измерительные приборы обладают высокой точностью и длительным сроком эксплуатации. Вся информация выводится на цифровой экран. Электронные счётчики могут быть запрограммированы на функционирование в нескольких тарифах.
  2. Электрический щит. Сейчас в магазинах имеется большое количество электрощитов самых различных размеров и рассчитанных на определённое количество элементов. Цена на изделие варьируется в зависимости от наличия DIN-рейки, встроенного замку, а также смотрового окна (специально для снятия показаний со счётчика). Следует обратить на защиту от пыли и влаги, её уровень должен составить не менее IP 54. Габариты — 445×400×150, и толщины стенки в 1 мм.
  3. Вводной автоматический выключатель. Следует приобретать трёхполюсный автомат, ведь заводимое напряжение в дом составит 380 В, а это означает наличие трёх фаз.
  4. Устройство защитного отключения (УЗО). Монтируется в обязательном порядке, так как является защитным элементом при появлении опасного потенциала на корпусе электроприбора.
  5. Автоматические выключатели. Подбирать ампераж следует исходя из нагрузки потребителя, о чём будет рассказано далее.
  6. Реле напряжения. Защищает бытовые электроприборы от скачков напряжения. Многие пользователи устанавливают реле, но оно не является обязательным элементом. Также сейчас получило широкое применение устройство защиты от импульсных скачков (УЗИП). Например, при ударе молнии в воздушную ЛЭП, напряжение в доме достигнет высоких пределов, что станет губительным для всей техники. УЗИП вовремя отключит сеть, но, как и реле напряжения, устанавливают его не часто.
  7. Измерительные приборы. Также являются необязательным элементом электрощита. К измерительным приборам относятся амперметры и вольтметры, часто комбинируемые в одно изделие.

Щиты АВР

Система электроснабжения частного дома обычно включает в себя и этот элемент. Щиты АВР предназначены для обеспечения резервного питания при исчезновении напряжения в основном источнике. Дополнительные вводы этих устройств могут подключаться как к стационарной сети, так и к генератору.

Существуют такие типы щитов:

Различаться щиты АВР, помимо всего прочего, могут и по исполнению. Для тока в 25-160 А используются навесные модели, для 160-400 А – напольные. Кабели вводятся и выводятся через люк в нижней части корпуса. Комплектующее оборудование устанавливается внутри шкафа на специальной панели.

Определение наилучшего источника энергии

Выбор альтернативного источника энергии для автономного электрообеспечения жилого дома – очень важный и ответственный момент, требующий серьезного подхода.

К самым популярным и наиболее распространенным вариантам относятся:

  • генераторы, работающие на дизельном топливе или бензине;
  • солнечные батареи;
  • аккумуляторы большого объема и мощности;
  • гидроэлектросистемы;
  • преобразователи ветряной энергии.

Каждый источник имеет собственные уникальные характеристики и особенности. Владельцам следует заранее с ними ознакомиться и на основании этой информации определить оптимальный вариант системы, способной удовлетворить все электрические нужды частного жилого дома.

Взвешенная оценка независимой системы

Современные системы для автономного электроснабжения используют самые разные ресурсы для выработки энергии. Это позволяет получать качественное электричество без перепадов даже в самых отдаленных и малонаселенных местах, куда еще не успели добраться все блага цивилизации.

Достоинства автономной электрики

Основное достоинство систем автономного электроснабжения – отсутствие норм потребления и платы за использованную энергию. Это позволяет обеспечить в жилом доме любой уровень комфорта, независимо от того, проходят ли рядом центральные коммуникации или нет.

Если предварительные расчеты мощности произведены верно и не занижены, система будет работать как часы и хозяева не столкнутся с такими проблемами, как неожиданное отключение электричества и перепады напряжения.

Веское преимущество автономного энергоснабжения заключается в отсутствии скачков, падения и превышения напряжения в сети, из-за которого в разы быстрее выходит из строя бытовая и компьютерная техника

Сведется к нулю риск того, что бытовая техника, имеющаяся в жилом помещении, выйдет из строя или сгорит из-за неожиданного скачка мощности. Количество и качество получаемой электроэнергии всегда будет одинаковым и именно таким, как было запланировано изначально в проекте.

Оборудование, обеспечивающее независимые поставки электроэнергии, имеет высокий уровень надежности и крайне редко выходит из строя. Это преимущество сохраняет актуальность при соблюдении базовых правил эксплуатации и регулярном обслуживании отдельных элементов и всей системы целиком.

Кроме того, уже сегодня работают экспериментальные программы, позволяющие владельцам продавать излишки электроэнергии государству. Однако об использовании этой интересной возможности стоит подумать заблаговременно, еще на стадии разработки проекта системы электрообеспечения.

Дополнительно потребуется оформить пакет разрешительных документов, подтверждающих способность имеющихся в наличии приборов вырабатывать нужный объем энергии надлежащего качества.

Недостатки независимого электроснабжения

К минусам независимой системы электроснабжения относят довольно высокую стоимость оборудования и значительные расходы на эксплуатацию.

К недостаткам автономного энергоснабжения относят необходимость выделять пространство под размещение оборудования, проводить самостоятельное обслуживание системы и замену изношенных элементов за свой счет

Электрики настоятельно рекомендуют хозяевам очень внимательно производить все расчеты и четко выяснять технические параметры запланированной к монтажу системы. Иначе может возникнуть ситуация, когда агрегат, производящий электроэнергию, выйдет из строя, так и не успев окупиться.

Ремонт автономного комплекса владельцы тоже осуществляют за свой счет, а эти услуги стоят значительных денег. Если же дом находится в отдаленном или труднодоступном районе, за мастерами придется поехать лично или дополнительно оплачивать выезд бригады на место.

Причем делать все понадобится достаточно быстро, так как домашние коммуникации и удобства, работающие на электроэнергии, в это время будут недоступны.

Если в качестве автономной системы по выработке энергии выбраны модули из солнечных батарей, их потребуется периодически очищать от мусора в ветреную погоду, а в зимний период обязательно освобождать от снега. Только при таком уходе они будут полноценно функционировать в течение всего эксплуатационного периода

Значительно снизят шанс поломки автономных устройств регулярный профилактический осмотр и плановое техническое обслуживание действующих агрегатов, но и для этого может понадобиться визит специалистов, стоящий денег.

Конечно, часть таких работ хозяин сделает самостоятельно, но более серьезные моменты, требующие определенного опыта и специфических знаний, все равно повлекут за собой профессиональное вмешательство.
