Пластиковые колодцы для дренажа — виды, как подобрать, правила установки

Комплектация

При монтаже колодезных устройств используются дрены из пластика с гофрированными стенками. В комплекте содержатся:

• лотки – устанавливаются с патрубками на днищах только инспекционных сооружений;
• патрубки – для подсоединения подводящих и отводящих дрен;
• монолитное дно – герметичное основание без каких-либо отверстий для дрен, применяется в накопительных водосборниках;
• кольца шахты – формируют резервуар;
• кольца уплотнения – служат связующими элементами шахты с горловиной;
• уплотнительная манжета – располагается между шахтой и дном сооружения;
• крышка – люк, защищающий шахту от проникновения мусорных отходов в емкость.

Высота сооружения регулируется количеством колодезных колец. Пластические устройства отличаются легкостью, герметичностью и простотой при подключении дрен.

В дренажном строительстве также широко используются бетонные водоприемники. Главное их достоинство – долгий срок эксплуатации. Однако для сбора подобной тяжеловесной конструкции нужна специальная подъемная техника.

Дренажные колодцы можно соорудить из железобетонных колец, пластиковых емкостей, кирпичных кладок и даже изношенных автомобильных покрышек. Что лучше выбрать?

В прочности и долговечности бетонных, а также кирпичных водосборников сомневаться не приходится. Но их необходимо покрывать специальными растворами, чтобы обеспечить надежный уровень герметизации.

Обустройство шахты железобетонными кольцами невозможно без привлечения спецтехники, на что потребуются дополнительные средства.

Для серьезных проверок используют колодец большого объема, так, чтобы в нем помещался человек

По соотношению цены и качества лидируют полимерные устройства дренажных колодцев. Для большей устойчивости к давлению грунта их гофрируют и перфорируют. Пластиковые водосборные сооружения изготавливаются в трех форматах:

• прямоугольном;
• цилиндрическом;
• конусном.
• Легкий вес составляющих элементов конструкции позволяет собрать колодец, практически вручную, двум-трем человекам. Гарантированный срок эксплуатации пластиковых дренажных колодцев – до 60 лет.

Устройство глубинного дренажа

Глубинная система дренажа существенно отличается от поверхностной не только устройством, но и назначением. Без нее не обойтись на участках с высоким уровнем залегания грунтовых вод и расположенных в низине. Для эффективной работы такой системы необходимо, чтобы она располагалась ниже водоносного слоя. Определить глубину самостоятельно достаточно сложная задача – для этого потребуется помощь геодезиста, который составит подробную схему участка со всеми отметками УГВ.

Конструкция глубинной системы представляет собой сеть дренажных труб, находящихся в земле и отводящих излишки воды из почвы в дренажный колодец. Просачивание влаги внутрь происходит за счет множества отверстий, расположенных по всей длине трубы. Отверстия можно сделать своими руками или купить изделия с готовой перфорацией. Для устройства глубинного дренажа используют следующие виды труб:

• асбестоцементные – устаревшие материал, постепенно уходящий в прошлое;
• керамические – имеют длительный срок службы и высокую цену;
• пластиковые – на сегодняшний день самые востребованные из-за своей дешевизны и простоты работы с ними.

Совет! Для глубинного дренажа лучше применять пластиковые трубы с продолговатыми отверстиями, которые способствуют лучшему просачиванию воды и меньше подвержены засорению. Чтобы избежать продавливания в результате давления грунта, следует приобретать пластиковые трубы, имеющие гофрированную поверхность.

Последовательность прокладки глубинного дренажа:

• Используя геодезический нивелир произвести разметку участку. Если такой отсутствует, то во время дождя проследить за направлением потоков воды и согласно наблюдениям, составить план расположения дренажных каналов.
• По намеченному плану выкопать систему траншей. Для проверки правильности их расположения дождаться дождя и проследить за тем, чтобы вода нигде не застаивалась. Удостоверившись, что все сделано правильно, можно продолжить работу.
• На дно траншеи по всей длине уложить геотекстильную ленту.
• Соблюдая уклон, сверху геотекстиля насыпать слой щебня.
• Поверх щебеночной подушки уложить дренажные трубы. Соединение отдельных труб в единую систему производится при помощи тройников, крестовин и смотровых колодцев.
• Конец трубы, находящийся в нижней точке участка, заводится в дренажный колодец.
• По бокам и сверху дренажную трубу засыпать слоем щебня. Не используйте для засыпки известняковый щебень. В результате воздействия влаги он превращается в монолитный состав, через который влага не сможет просочиться.
• Трубу вместе со слоем щебня завернуть в геотекстильную ленту – это предотвратит попадание внутрь конструкции глины и песка.
• Засыпать сверху щебнем или песком крупной фракции на 20 см ниже уровня земли.
• Оставшееся пространство засыпать грунтом, находящемся на участке.

Для контроля за работой дренажной системы и прочистки ее в случае засорения необходимо на расстоянии 35-50 м устанавливать смотровые колодцы. Если система имеет множество изгибов, то через один поворот. Колодцы сооружаются из железобетонных колец или полимерных гофрированных труб необходимого диаметра и закрываются декоративными крышками.

Правильно спроектированная и уложенная согласно всем требованиям глубинная система дренажа способна прослужить более полувека.

Назначение и устройство дренажной системы

Дренаж необходимо проводить в том случае, если дом находится в низине, либо уровень грунтовых вод выше цокольного этажа или подвального помещения строения, и существует опасность их подтопления

Особенно важно сделать дренаж участка, расположенного на глинистых грунтах, которые склонны к пучению при промерзании нижних слоев в холодный период

Дренажная система одновременно выполняет несколько важных функций:

• снижает давление грунтовых вод на стены и пол дома;
• предотвращает подтопление подвальных помещений;
• осушает территорию, прилегающую к строению.

Желательно обустройство дренажа провести еще на стадии рытья котлована под дом, чтобы не нарушать ландшафт участка тогда, когда на нем уже возведены хозяйственные постройки, оборудованы.

Для обустройства дренажной системы по периметру дома разрабатывается траншея. Она должна находиться на расстоянии от полутора до трех метров от котлована или строения (если дом уже построен).

Затем в нее прокладывается замкнутый трубопровод, и в необходимых местах устанавливаются один или несколько дренажных колодцев. Количество колодцев и каналов для труб зависит от площади участка, глубины залегания грунтовых вод, типа грунта.

На рисунке видно, что при отсутствии дренажа грунтовые воды оказывают давление непосредственно на основание фундамента и стены и просачиваются внутрь дома. При наличии дренажной канализации вода уходит в отводящие трубы

Некоторые путают дренажную систему с ливневой, а между тем разница между ними достаточно существенная. Ливневая канализация предназначена для отвода дождевых вод и, как правило, располагается на поверхности. Глубина залегания дренажных труб должна быть ниже основания фундамента.

При обустройстве ливневой и дренажной систем можно сделать отведение труб обеих канализаций в один коллекторный колодец

Сооружение поверхностного дренажа

Поверхностный линейный дренаж своими руками на глинистых почвах необходимо начинать после составления плана, на котором указаны расположение и размеры траншей и других элементов дренажной системы.

Согласно этому плану выкапываются траншеи глубиной 0,7 м, шириной 0,5 м и наклоном стенок 30 градусов, что предотвратит их осыпание. Все траншеи соединяются с одной общей, которая проходит по периметру участка и заканчивается дренажным колодцем. Основное преимущество открытого способа дренажа – это простота системы, не требующая больших финансовых затрат. Из недостатков можно отметить недолговечность конструкции – со временем ничем не укрепленные стенки осыпаются, и дренажная система перестает функционировать. Помимо этого, траншеи имеют неэстетичный вид, что портит внешний вид участка.

Проблему осыпания можно решить при помощи засыпки щебнем. Дно траншеи засыпается слоем камня крупной фракции, а сверху него более мелкой. Чтобы избежать замыливания, щебневая засыпка накрывается геотекстилем, поверх которого укладывается слой дерна. Такой метод ухудшает пропускную способность поверхностного линейного дренажа, но предотвращает осыпание стенок, чем значительно увеличивает срок службы системы.

Существует более современный способ устройства линейного водоотведения – закрытая дренажная система. Отличие этого метода заключается в том, что стенки и дно канавы бетонируются и внутрь укладываются специальные лотки, закрывающиеся декоративными решетками. Лотки надежно предохраняют грунт от сползания, а решетки обеспечивают защиту канала от попадания мусора. Укладка лотков производится с уклоном, необходимым для беспрепятственного прохождения воды. В местах сброса воды устанавливаются пескоулавливатели, служащие для сбора мелкого мусора. Сделать такую дренажную систему сложнее, чем безлотковую, но срок службы ее намного дольше.

В продаже имеется широкий выбор комплектующих для закрытой дренажной системы, изготовленных из разнообразных материалов: бетон, полимербетон, пластик. Последний пользуется наибольшей популярностью из-за своей долговечности и легкого веса, что обеспечивает максимальную легкость монтажа.

Совет! Для более эффективного водоотведения следует совмещать точечную и линейную системы дренажа.

Достоинства и недостатки

Пластик обладает устойчивостью к естественному биологическому разложению и может находиться в земле более 50 лет. При этом он сочетает в себе свойства прочности, эластичности и герметичности. Такими характеристиками не могут похвастаться бетонные изделия, применяемые в строительстве колодцев.

Помимо устойчивости к разложению, стенки пластиковой емкости не подвержены воздействию мха. Если сравнивать пластик с бетоном, то последний имеет тенденцию к разрушению, под действием окружающей среды.

При понижении температуры ниже нулевой отметки вода, содержащаяся в порах бетона, начинает кристаллизоваться и увеличиваться в объеме. В итоге возрастает пористость и снижается плотность бетонного камня заодно с прочностью.

В порах бетона расселяются колонии бактерий и задерживаются споры мха. Со временем они разрастаются, то неизбежно приводит к разрушению стенок и ухудшению качества питьевой воды

К недостаткам конструкции относятся возможные повреждения пластика корнями деревьев. Не рекомендуется строить скважину или колодец с пластиковой шахтой вблизи них.

Еще одним минусом является то, что при длительном воздействии солнечных лучей материал становиться хрупким. Это приводит к поломке крышки люка, если она выполнена из пластика. Помимо солнечного света, неустойчивый к промерзанию полимер, легко повреждается при сильных морозах.

Не рекомендуется использовать пластиковые крышки для колодцев, если температура зимой опускается ниже -25°С.

К достоинствам пластиковых вставок можно отнести их надежность. Так как при должном утеплении температура вокруг ствола в пределах зоны сезонного промерзания не опускается до нулевых значений, риск повреждения пластика в трубчатых и шахтных колодцах минимален. Нарушение герметизации может возникнуть при неправильном креплении пластиковой вставки.

При реставрации и ремонте старого колодца из бетонных колец иногда применяют следующий способ крепления:

1. Опускают вставку в колодец.
2. Фиксируют ее при помощи анкеров с резиновыми или силиконовыми прокладками.
3. Засыпают оставшееся пространство между кольцами и вставкой гравием, мелким щебнем или песком.

Эта установка приводит к необходимости замены прокладок, которые со временем приходят в негодность. При таком способе монтажа поврежденные резиновые детали сложно. В результате образуется щель между анкером и вставкой. Через эти щели поверхностные воды попадают в колодец, приводя к ухудшению качества питьевой воды.

Это опасно, если недалеко от скважины расположена сливная яма или септик из бетонных колец. Так как качество очистки сточных вод при отсутствии дополнительного оборудования низкий, то значительная часть патогенной микрофлоры попадает в грунтовые воды, откуда перемещается, заражая источники питьевой воды (+)

Через отверстия, образовавшиеся при неправильном монтаже, бактерии могут проникать в колодец. Верным признаком разгерметизации являются темные мокрые или высохшие подтеки, спускающиеся вниз от анкеров. При их обнаружении необходимо немедленно обработать места течи герметиком. Эту процедуру придется повторять по мере необходимости.

Основные причины засорения колодцев

Если герметизация ствола не нарушена, то причинами засорения или ухудшения качества воды из водозаборного сооружения могут стать:

1. Редкое использование источника.
2. Попадание загрязнений извне.
3. Неправильно подобранное место.

Проблема с застаиванием воды в точках водозабора возникает, как правило, на дачах. В домах, где круглый год проживают жильцы, происходит непрерывное обновление воды. Эту проблему легко решить, если опустошить, а затем продезинфицировать колодец.

От попадания пыли и парящего в атмосфере сора прекрасно защищает крышка. В регионах с холодным климатом рекомендуется делать две крышки. Одна предназначена для установки снаружи, другая в самой вставке, но на метр ниже. Подобная конструкция полностью решает проблему с попаданием крупного мусора

Серьезной ошибкой является устройство источника водоснабжения в близких к поверхности ожелезненных грунтах. При этой проблеме вода мутнеет и приобретает заметный ржавый оттенок.

Решают вопрос установкой многоуровневой системы фильтрации. Помимо этого в воде может быть повышена концентрация железа. Это делает ее непригодной для питьевых целей без предварительной очистки.

Защита дома от подтопления

Главным объектом, который следует беречь от затопления на дачном участке, является дом. Для того чтобы в него не поступала вода, необходимо последовательно выполнить несколько видов работ:

1. По всему периметру дома выкопать траншею шириной в полметра и расчетной глубины. При этом она должна иметь уклон по 2 сантиметра на каждый метр длины. Самая низкая часть траншеи должна упираться в железобетонный колодец. Расстояние канав до стен – от трех до пяти метров.
2. Насыпать на дно траншеи щебень слоем в полметра. При его заготовке не следует покупать излишнего количества, поэтом кубатуру нужно предварительно рассчитать по простой формуле:

V=L x H x W, где:

• V – требуемый объем щебня, куб. м;
• L – Длина траншей, м;
• H – Высота слоя, обычно равна 0,5м;
• W – Ширина траншеи, обычно тоже 0,5м.

Обслуживание и чистка колодца

Независимо от того, из какого материала выполнен колодец, он нуждается в очистке и системном уходе. Необходимо делать периодический осмотр, так как в шахту может попасть мусор. Это может привести к засорению и загниванию воды в водозаборной точке. В таких случаях проводится чистка шахты и многоразовая откачка воды.

Еще одним способом очистки является замена донного фильтра на дне скважины. Если этот элемент засоряется, то вода становиться мутной и затхлой. Для предотвращения подобных ситуаций необходимо менять гравий и геотекстиль на дне скважины.

Народный метод чистки – добавление в скважину небольшого количества марганцовки. Она убивает микроорганизмы, которые живут на поверхности камней. После подобной дезинфекции воду из сооружения нужно несколько раз откачать. Если не чистить колодец и пренебрегать дезинфекцией, то со временем вода придет в негодность.

Виды дренажных колодцев

По назначению дренажные колодцы подразделяются на:

1. Колодец дренажный смотровой или ревизионный – используются для наблюдения за исправностью работы системы отведения воды.
2. Фильтрующий или поглотительный – применяют для накапливания грунтовых вод.
3. Накопительный – устанавливают в низине участка и комплектуют насосом, который собирает накопившуюся воду.

По материалу дренажный колодец для септика бывает:

• пластиковым;
• бетонным;
• кирпичным;
• сделанным из подручных средств.

Водоприемный колодец

Основная функция – сбор воды и выведение ее с участка. Его обустраивают, когда вблизи нет оврага или водоема. Дренажный колодец конический или другой формы представляет собой емкость, в которой скапливается вода. Его делают глубоким, примерно 2 м, обустраивая в низменном месте. Конструктивно водоприемный дренажный колодец состоит из:

• корпуса внутри герметичного и гофрированного;
• контрольного поплавка;
• шланга и насоса для откачки лишней воды.

Поворотный колодец

Представляет собой разновидность смотрового колодца. Поворотный дренажный колодец предназначен для поддержания каналов сточных вод в чистом виде

Их монтируют в местах угловых соединений труб, важно чтобы к ним легко можно было подвести все участки трубопровода. Главная задача поворотного колодца – очистка системы от накапливаемой грязи и песка на сложных переходных участках. Дренажный колодец с насосом имеет небольшие размеры и изготавливается из дешевых материалов

По правилам они устанавливаются на каждом втором стыке трубы и в местах пересечения нескольких дренажных каналов. Устройство этого сооружения простое – вкапывают кольцо и делают в нем отверстия для будущих труб. Угловые соединения делают в самом колодце

Дренажный колодец с насосом имеет небольшие размеры и изготавливается из дешевых материалов. По правилам они устанавливаются на каждом втором стыке трубы и в местах пересечения нескольких дренажных каналов. Устройство этого сооружения простое – вкапывают кольцо и делают в нем отверстия для будущих труб. Угловые соединения делают в самом колодце.

Поглотительный колодец

Этот вариант используется исключительно для осушения участка. Второе название – фильтрующий, потому что с его помощью проводят очищение стоков от мусора. Подобные приспособления подходят для песчаных и супесчаных почв, на которых присутствует небольшое количество сточных вод. Подобный дренажный колодец конусный, круглый или прямоугольный углубляется на 2 м, диаметр составляется в среднем 1,5 м. Дно засыпают любым дренажом (высота слоя 1 м), стелят текстиль и засыпают землю. Жидкость проникает в колодец, фильтруется и просачивается в грунт.

Обслуживание дренажной системы

Чтобы система осушения почвы функционировала долго и исправно она требует регулярного обслуживания:

• Обычный уход предполагает периодическую чистку колодцев. Частота этой процедуры зависит от условий, в которых эксплуатируется система.

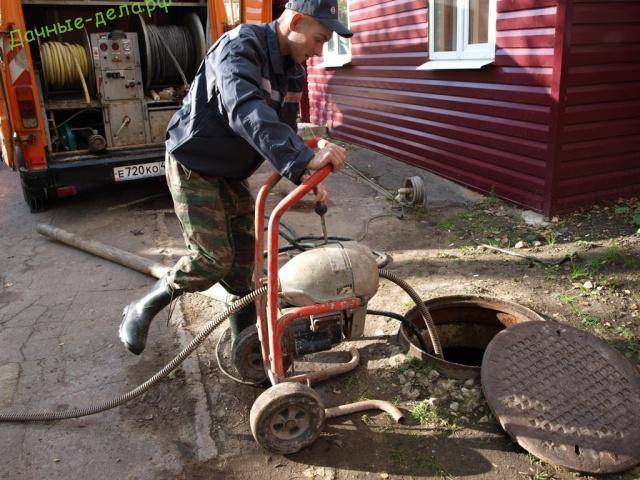

• Прочистка дренажа механическим способом. Прочистка поверхностной системы дренажа не представляет особой сложности и может быть произведена самостоятельно. В случае с глубинным дренажом дело обстоит сложнее – потребуется специальная пневматическая установка, имеющую насадки для удаления отложений и дробления крупных элементов. Подобную очистку рекомендуется производить 1 раз в 3 года.
• Гидродинамическая прочистка дренажа. Этот способ заключается в промывке труб смесью воздуха и воды, подаваемых под давлением. Смесь подается попеременно сначала в один конец трубы, находящийся в дренажном колодце, затем второй, который выводится на поверхность на этапе монтажа дренажной системы. Промывка производится насосом и компрессором, подающим воздух под высоким давлением. Под действием смеси отложения дробятся и вымываются наружу. Периодичность гидродинамической очистки 1 раз в 10 лет.

Экономия на очистке может повлечь за собой нарушение функционирования системы и необходимость замены некоторых элементов, что в конечном итоге приведет к дополнительным затратам на материалы и проведение работ. Грамотная эксплуатация поможет поддержать систему в рабочем состоянии и продлит срок ее службы.

Источник

Материал изготовления дренажных колодцев

Дренажные колодцы изготовленные из пластика.

Пластик

Простой вариант для монтажа колодца – полимерные трубы с гофрированными стенками. Сооружения этого типа сборные. В комплект входят лотковая часть с патрубками (кинета, база), кольца шахты, уплотнительные кольца, верхняя коническая часть, крышка, лестница (если позволяют размеры).

Высоту шахты можно регулировать, устанавливая меньше или больше колец. Достоинства пластиковых сооружений – легкие, герметичные, не заиливаются, к ним просто подключить дрены.

Стеклопластик

Это современный композитный материал из смеси стекловолокна и полимеров. Стеклопластиковые колодцы обладают всеми достоинствами полимерных, но, в отличие от них, являются монолитными конструкциями.

Возможно изготовление сооружения произвольных размеров и конфигурации по чертежу заказчика. Преимущество емкостей из стеклопластика – допускается эксплуатация в агрессивных средах. Их недостаток – подходят для установки только на прямолинейных участках системы водоотведения.

Железобетонные кольца

Дренажный колодец из железобетонных колец.

Как и пластиковые, готовые бетонные водоприемные сооружения сборные. Их достоинство – долговечность.

Недостатки колодезных колец ЖБИ:

• большой вес, для монтажа понадобится тяжелая подъемная техника;
• нужна тщательная герметизация швов;
• под действием движения грунта кольца могут смещаться относительно друг друга.

Из-за перечисленных недостатков сейчас в большинстве случаев для обустройства дренажной системы выбирают пластиковые и композитные изделия.

Полимерпесчаная смесь

Еще один сравнительно новый композитный материал – смесь песка с высокопрочным пластиком. Полимерпесчаные колодцы по конструкции похожи на бетонные – сборные из колец.

Их преимущества, по сравнению с сооружениями из ЖБИ:

• меньше вес;
• нет риска смещения колец;
• проще монтаж, за счет наличия креплений между деталями комплекта.

Еще одно достоинство полимерпесчаных изделий – на их изготовление идут пластиковые отходы.

Конструкция

Самые лучшие пластиковые колодцы для канализации обладают большой толщиной и специальной формой спиралевидного типа. Дополнительно на них создаются наплывы усиливающего характера, а также соединения резьбового типа для сборных пластиковых колец.

Пластик, который применяется при изготовлении коллекторов, имеет свои преимущества, позволяющие широко использовать его в данных работах. Канализационные колодцы из пластика будут надёжными и долговечными при соблюдении норм строительно-монтажных работ.

Небольшая масса. Например, пластиковые кольца для канализации, изготовленные с внутренним диаметром в 900 мм, имеют размеры с толщиной стенки до 25 мм и высотой в 2 м, достигают 46 кг, что в десять раз меньше изделия из бетона. Поэтому снижаются затраты транспортной составляющей и расходы по складированию, погрузке и монтажу. Пластиковые канализационные кольца – отличный вариант эксплуатации на даче и в частном секторе.

Устройство состоит из кинетной части, диаметр которой равняется 1000 миллиметров и лотковой составляющей. Для кинетного компонента предусмотрена пара уровней, фиксирующих лоток-вкладыш. Первый применяется в трубах с диаметром порядка 250 мм, а второй ориентирован на диаметр 460 мм. Вверху есть уровень для так называемого вкладыша, чтобы обеспечить камеру пригруза, когда происходит заливка.

Если рассматривать конструкцию сверху донизу, то можно выделить такие элементы:

• Крышка под горловину.
• Перекрывающее кольцо.
• Горловина самого вкладыша.
• Кольца из пластмассы.
• Вставки.
• Дно.

Если сравнивать пластиковые ёмкости с обычным типом, изготовленным из железобетона, то они обладают меньшей массой, что позволяет их быстрее монтировать без применения тяжёлой техники. Меньший вес даёт возможность сократить число рабочих, необходимых при монтаже конструкции.

Материалы для изготовления

Производство пластиковых колодцев проводится по определенной технологии, для которой используется такой материал, как поливинилхлорид, полипропилен и полиэтилен низкого давления.

Пластиковые конструкции, изготовленные из поливинилхлорида, характеризуются устойчивостью к агрессивному и химическому воздействию. Они могут быть использованы в дренажной системе любого назначения. Благодаря своим свойствам, применяются для канализационных линий или емкостей с септиком.

Полипропиленовые емкости отличаются хорошей износостойкостью, но не могут применяться при низких температурах. При понижении температуры,становятся хрупкими и могут разрушиться. Полиэтиленовые конструкции могут использоваться в качестве накопительного резервуара при любых температурах внешней среды. Характерной особенностью является то, что глубина установки должна быть небольшой, так как полиэтилен не способен нести высокую нагрузку, которую будет давать верхняя земляная засыпка.

Дренажный смотровой люк является обязательным элементом любого резервуара. Необходимость люка заключена в следующем:

1. Доступ к шахтам для их ремонта и обслуживания.
2. Защита резервуара от внешнего мусора (ветки, листья, бумага).
3. Защита от неприятного колодезного запаха.
4. Предупреждение травм людей и животных, поломок транспортных средств.

Он изготавливается из того же материала, что и резервуар.

Разновидности дренажных систем

Перед тем как делать дренаж на участке необходимо определиться с типом системы водоотведения. Существуют две основные системы дренажа, выполняющие одну функцию, но применяемые в разных ситуациях:

• Поверхностная — предназначена для отвода воды появившейся после дождей или таяния снега.
• Глубинная – устраивается на участках с высоким уровнем глубинных вод.

Поверхностная система дренажа в основном устраивается на глинистых почвах и подразделяется на линейную и точечную. Линейная представляет собой систему канав и лотков, расположенных с небольшим уклоном к месту сбора воды. Для придания эстетичного вида дренажной системе, лотки закрываются декоративными решетками.

В точечной системе дренажа сбор воды происходит водосборниками, расположенными в местах наибольшего скопления влаги –под стеком водосточных труб, низких местах участка, возле водопровода, находящегося на улице. Водосборники соединяются между собой трубами, по которым вода отводится в дренажный колодец.

Как сделать самому?

Собственники дачных и загородных участков чаще всего занимаются обустройством дренажной канавы своими руками.

• Для того чтобы система водоотведения была максимально эффективной, для начала размечают участок, а затем дожидаются первого сильного дождя и смотрят, где скапливается больше всего воды – именно оттуда необходимо выводить воду в первую очередь.
• Проще всего провести канавы в том случае, если земля на участке имеет естественный уклон, тогда единственное, что понадобится – это выкопать П-образную яму вдоль забора. Хотя довольно часто траншею выкапывают в форме елочки, «ветки» которой заводятся на разные участки земельного надела, а затем сводятся в единый «ствол».

• Глубина канавы должна составлять 70 см, а ширина – примерно 40-50 см. Она должна начинаться выше уровня дома, чтобы полноценно собирать сток талых и дождевых вод, а выводиться уже за пределы участка через установленные дренажные трубы.
• Дно траншеи обычно выкладывают щебнем, который плотно утрамбовывается, а на гравий укладывается перфорированная водосточная гофротруба с диаметром около 10 см.
• На финишном этапе трубы оборачивают слоем геотекстиля и делают укрепление откосов траншеи.

Для чего нужны

Колодцы нужны для накопления и отвода грунтовых вод, а также используются при контрольной проверке дренажных труб и прочистке системы от ила и мусора. Разновидность резервуаров связана с их рабочей направленностью. Однако принцип устройства у всех одинаковый. В конструкцию включены три основные части:

• дно – цельное или в форме тройника, с приспособлением для сбора ила;
• шахта – дрена с гофрированными или гладкими стенками;
• крышка – сплошной или ливневый люк, сделанный из металла или пластика.

Есть типы емкостей, у которых дно не предусмотрено. Иногда резервуары закрывают герметическим люком, чтобы полностью исключить попадание мусорных отходов вместе с поверхностными стоками.

Смотровой колодец для ревизии дренажной системы

Илистые образования и другие наносы, поступающие в колодец по трубам, оседают на днище. Поэтому оно должно находиться ниже подсоединенных дрен, как минимум, на 40 см.

Как правильно произвести монтаж колодца

Известны две основные технологии, при помощи которых выполняется монтаж канализационных колодцев, зависящие в первую очередь от геологии земельного участка.

Первый вариант

1. Если необходимо производить монтаж на почвах глинистого характера, то делается котлован круглой формы. При этом диаметр должен быть несколько больше, чем аналогичный параметр самого кольца, а глубина должна быть максимальной ― от 2м.
2. Кольца завинчиваются по резьбе. При этом дополнительно применяется герметик в месте соединения.
3. На дно укладывается подложка. Её изготавливают из камней и песка.
4. Аналогичная смесь применяется и для заполнения пространства, которое будет между краем котлована и внешней поверхностью. Можно использовать щебень с более мелкой фракцией.

Второй вариант

1. Если работы надо проводить на почвах рыхлого типа или тех, что насыщены водой, то грунт первоначально вынимается на глубину, соответствующую высоте первого кольца колодца.
2. Примеряется первое кольцо и производится его выравнивание.
3. Проводится осаживание путём выборки из-под кольца земли.
4. Аналогично происходит навинчивание следующего элемента.
5. Процесс надо продолжать, пока не будет достигнута требуемая глубина.
6. При таком качестве грунта особое значение приобретает обустройство фильтра донного типа и уплотнение земли по всему периметру ПВХ кольца. Это позволит уберечь устройство от выпирания в ситуации промерзания грунта.
7. Дополнительно применяют якоря из бетона в нижней части колодца. Это позволяет кольцам после монтажа сохранять свою форму, даже когда происходит промерзание воды.

Имеются ограничения:

• Не рекомендуется применять такие элементы в районах где существует высокая сейсмоопасность.
• Также материал будет бесполезен в районах, где температурные показатели опускаются ниже уровня в -50 градусов Цельсия.

Достоинства и недостатки

Преимущества дренажной канавы очевидны – это возможность эффективного выведения излишней влаги с участка, а значит – снижение риска следующих неприятных явлений:

• затопление земельного участка;
• заболачивание грунта и частое образование непросыхающих луж;
• гниение несущих деревянных опор строительных конструкций;
• гибель корней растений;
• угнетение роста саженцев на территории земельного надела;
• образование плесени и активное размножение грибка;
• чрезмерное скопление грязи на придомовой территории;
• развитие хронических бронхолегочных заболеваний вследствие постоянно высокой влажности.

Что такое дренажный колодец и для чего он нужен

Давайте выясним, зачем нужен такой дренажный колодец. После обильного выпадения осадков и сильного таяния снега вода может скапливаться на участке. Если жидкость не уходит, то она способствует размыванию грунта и разрушению фундамента. Со временем высокая влажность может вызвать и разрушения постройки.

Установка дренажной емкости и ее подсоединение к магистралям

Решить такую проблему на участке под силу только для ливневой канализации. При этом лишняя вода будет собираться в колодце, а оттуда выводится естественным путем. Подобная система будет обеспечивать отвод талых и дождевых вод с кровли построек и с поверхности грунта.

На схеме показано устройство дренажной конструкции

Где расположить сборный пункт зависит от того, через что будет отводиться лишняя вода. Вот основные варианты:

• дренажная система в почве. При этом устанавливается конструкция по типу септика;
• ближайший водоем. Это может быть озеро или река;
• овраги;
• домашняя автономная канализация.

Основные компоненты системы

Как работает подобная система, зависит от технологии ее устройства. Существует линейный тип конструкции и точечный.

Линейная установка обеспечивает сбор и перемещение влаги не только с крыш, но и на всей поверхности участка. Например, на дорожках, парковочных местах, отмостках. Это защищает от скопления воды в подвале дома. Есть и определенный плюс  для грунтовых вод, которые не превышают свой обычный уровень.

Вариант линейной конструкции на примере отдельной модели

Точечная канализация отличается сбором воды не в конусный дождеприемник, а в желоба. Где установить эти детали зависит от планировки участка. Приемный желоб устанавливается на одном уровне с дорожками и тротуарным покрытием. При этом учитывается уклон местности. Конструкция прикрывается решетками, а также оборудуется фильтрами. Точечная схема может содержать несколько дождевых приемников. В них собирается жидкость, текущая по желобам со всех крыш построек. Подобный приемник можно сделать из бочки. При монтаже конструкции рассчитывается расстояние между приемниками, оптимальная глубина и расчет время дренирования. Все детали соединяются в одну магистраль, по ней и перемещается жидкость к дренажным колодцам.

Устройство дренажа из бочки

Особенно важно установить дренаж в глинистой почве, так как даже незначительные дожди превращают ее в болото. Отдельного внимания заслуживает дренажное устройство для бани. При этом используется перфорированный трубопровод

При этом используется перфорированный трубопровод.

Важным  этапом является подготовка к возведению ливневой канализации. При этом проводится анализ участка:

• делается разрез почвенного слоя и проверяется его структура;
• определяется главный источник влажности;
• определяется глубина прохождения грунтовых вод;
• подбирается тип конструкции;
• составляется планировка всех колодцев, траншей и оврагов;
• подбираются необходимее элементы и материалы. Например, клапан захлопка.

Вариант ливневой канализации

Установка колодца и врезка трубопровода в колодец по месту

Как правило, дренажные пластиковые колодцы поставляется готовыми к установке с надежно приваренными в заводских условиях патрубками. Иногда есть необходимость подключения трубопровода по месту. Врезка в колодец и подключение трубопровода по месту может быть осуществлена с помощью специального фитинга – манжета или муфты in-situ для подключения по месту.

Это интересно: Фундамент-плита для дома из пеноблоков
