Схема котельной частного дома: принцип автоматизации и расположения оборудования

Устройство котельных

Так как проект котельной может предусматривать их установку и в жилом здании, и отдельно, требования для оборудования тоже отличаются. Так, если комплекс расположен в одной из комнат дома, в некоторых случаях (например, при наличии шумящей наддувной горелки) может понадобиться дополнительная звукоизоляция.

В то время как котлы, устанавливаемые в отдельных постройках, являются самым безопасным и практичным вариантом, хотя и требуют сравнительно больших капитальных вложений.

Основное оборудование, необходимое для работы системы отопления, как правило, не зависит ни от расположения помещения, ни даже от вида топлива, используемого для его работы. Практически все котельные состоят из следующих элементов:

• отопительного котла;
• бойлера (водонагревателя);
• расширительного бака;
• распределительных коллекторов;
• дымоходов;
• системы безопасности и подпитки котлов;
• труб и запорной арматуры.

Отопительные котлы

Котлы в этом комплексе являются генераторами тепла. В них происходит сгорание топлива, за счет которого теплоноситель (обычно вода, реже – антифриз) нагревается и подается в систему водяного отопления и в бойлер (при его наличии), необходимый для обеспечения жилья горячей водой.

Внутри такого устройства циркулирует нагретая жидкость, повышающая температуру воды, идущей на бытовые нужды.

Баки и коллекторы

Назначением расширительных баков является компенсация избыточного давления теплоносителя для устранения опасности создания в отопительной системе частного дома аварийной ситуации, при которой может произойти разрыв труб.

А распределительный коллектор, состоящий из насоса, гидравлического разделителя и гребенки, необходим для правильной циркуляции теплоносителя и его равномерное поступление в различные контуры системы (горячее водоснабжение, радиаторы, «теплые полы»).

Дымоходы и системы безопасности

Дымоходы необходимы для отведения из помещения котельной продуктов сгорания. От того, как выполнен их монтаж и подобраны параметры, зависит не только безопасность, но и эффективность работы котлов.

А задачами систем подпитки и безопасности является контроль давления циркулирующей по трубопроводам жидкости. Только первая предотвращает снижение напора из-за утечек и испарения, а вторая, наоборот, его повышение, удаляя воздух из труб.

Автоматика и арматура

Автоматика, устанавливаемая в мини котельных частного дома, необходима для работы оборудования (включения, отключения, установки требуемых параметров воздуха) в отсутствие человека и обеспечения дополнительной безопасности систем отопления и горячего водоснабжения.

Она может зависеть от электроснабжения (в этом случае котел способен работать самостоятельно до нескольких суток) или иметь механические регуляторы. Трубы и запорная арматура требуются для обеспечения циркуляции воды в системе.

Нормативы для различных видов котельных

Существуют и другие требования к помещению, зависящие от вида устанавливаемого котла.

Все это прописано в СНиП и требует самого пристального внимания и неукоснительного следования всем нормативам. Какие именно требования для каждой котельной, мы рассмотрим ниже.

Требования к газовой котельной

Нормативы СНиП разрешают монтаж котла мощностью до 30 кВт не в отдельном помещении, а, например, на кухне.

Размеры помещения должны соответствовать следующим нормам: минимальная высота — 2,5 м, минимальная площадь — 6 кв. м, минимальный объем — 15 куб.м.

На размер помещения влияет мощность котла, что объясняется выделением продуктов сгорания. Обязательно устанавливается окно, размер которого также зависит от мощности котла.

Минимальная площадь, которую должно иметь окно, составляет 0,5 кв.м. Устанавливается дверь шириной не менее 0,8 м.

Обязательным элементом является вытяжка. Поэтому внизу стены или двери нужно проделать отверстия для обеспечения воздушного потока.

Для мощного оборудования более 30 кВт согласно СНиП требуется отдельное помещение, которое может находиться как в доме, так и в отдельном строении.

Если монтаж осуществляется внутри, то обязательно нужно учитывать следующие условия:

1. должен быть отдельный выход из котельной на улицу;
2. хорошее естественное освещение;
3. качественная вытяжка;
4. стены соседних комнат должны быть огнестойкими.

Конечно, для мощного оборудования предпочтение нужно отдать отдельно стоящему от дома помещению, например, мини котельной.

Устройство такого варианта является более безопасным, менее шумным и экономит жилплощадь дома.

Для отдельной мини котельной можно использовать автономный модуль или построить мини котельную своими руками.

К отдельному помещению предъявляются следующие требования СНиП:

• фундамент котельной и фундамент частного дома не должны соединяться;
• под газовый котел требуется отдельное основание;
• стены и крыша выполняются из негорючих материалов;
• котел должен размещаться на подиуме высотой 20 см;
• дымоходная труба монтируется на отдельном фундаменте.

Пример размещения газового котла представлен на фото.

Требования к твердотопливному котлу

Данная система не относится к взрывоопасной, поэтому нормы СНиП невысокие. Установить оборудование можно в подвале. Размеры помещения аналогичны нормам для газовой котельной.

На полу перед топкой должен лежать стальной лист, а оставшаяся площадь пола должна быть бетонной или облицована огнестойким напольным покрытием.

Обязательно устанавливается окно, размер которого определяется так: 0,8 кв. м на 1кВт мощности котла.

Диаметр дымохода должен соответствовать диаметру патрубка на котле.

Дымоход рекомендуется оштукатурить или вставить в него асбестоцементную трубу, а также сделать в нем специальное отверстие для очистки. Минимальная площадь помещения – 8 кв.м.

Вытяжка обязательна, объем рассчитывается следующим образом: 8 кв. см площади вытяжки на 1 кВт мощности котла, а если оборудование располагается в подвале, то из расчета 24 кв. см на 1 кВт.

Обязательным условием для твердотопливной системы по СНиП является наличие средств пожаротушения: огнетушителя и др. Система пожаробезопасности представлена на фото.

Необходимо отметить, что к мини котельной частного дома предъявляются такие же требования.

Требования к электрокотельной

Самым безопасным вариантом считается монтаж электрического отопления. Отдельное размещение котельной в данном случае не требуется.

Не нужна и вентиляция, так как электрокотел не выделяет продукты сгорания. Поэтому отдельные котельные не нужны, электрокотел может стоять где угодно.

Однако есть и недостатки – зависимость от электричества и потребность в высокой мощности сети.

Виды котельных для частного сектора

Требования к котельным изложены в СНиП с номенклатурным обозначением II-35-76. В зависимости от места, где находится помещение с установленным в нем отопительным оборудованием, котельные можно отнести к одному из следующих типов:

• встроенные;
• отдельно стоящие;
• пристроенные.

Размеры помещения, выделенного под котельную, выбирают исходя из вида топлива, конструкции котла.

Когда обустройство специального помещения для котельной затруднительно, есть еще один вариант — мини-котельная. Она помещена в собранный по принципу металлоконструкций контейнер, расположить который можно во дворе дома. Останется только подключить мини-котельную к коммуникациям.

Галерея изображений

Фото из

Для устройства автономного теплоснабжения производственных зданий допускается устройство встроенных, отдельно стоящих (иначе крышных) и пристроенных помещений под котельные. Обустройство встроенной котельной в многоэтажках запрещено

В организации независимого отопления частных домов допускается сооружение пристроенных и крышных видов котельных

Как пристроенную, так и крышную котельную нельзя располагать со стороны входных групп и стены с оконными проемами

Кроме помещения самой котельной и расположения в ней оборудования необходимо создать проект системы дымоотвода. Он разрабатывается в индивидуальном порядке на основании конкретных аэродинамических данных

Выбор котельной по типу размещения

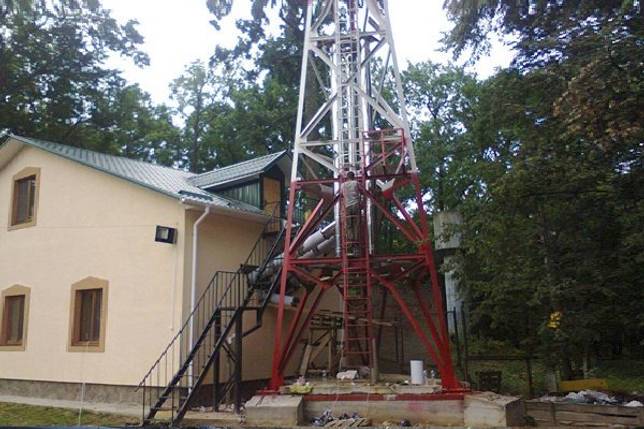

Отдельно стоящая котельная

Место расположения частной котельной

Система отведения продуктов сгорания

Не очень большая популярность таких модулей объясняется их довольно высокой стоимостью. Если имеется перспектива отвести место под котельную в подвале, можно купить оборудование по отдельности. Тогда система отопления обойдется гораздо дешевле.

Мини-котельная во дворе рядом с особняком избавляет от проектных работ, возведения и обустройства отдельного помещения, устройства вентиляции. В контейнере уже есть все, что нужно для эффективного функционирования отопительной системы

Это интересно: Ремонт клапана газового котла: типовые поломки + как починить самостоятельно

Энергосберегающие и социальные эффекты автоматизации

Автоматизация котельных полностью исключает возможность аварий с разрушением капитальных строений, гибелью обслуживающего персонала. АСУ способна круглосуточно обеспечить нормальное функционирование оборудования, свести к минимуму влияние человеческого фактора.

В свете непрерывного роста цен на топливные ресурсы не последнее значение имеет и энергосберегающий эффект автоматизации. Экономия природного газа, достигающая до 25 % за отопительный сезон, обеспечивается:

• оптимальным соотношением «газ/воздух» в топливной смеси на всех режимах работы котельной, коррекцией по уровню содержания кислорода в продуктах сгорания;
• возможностью индивидуальной настройки не только котлов, но и газогорелочных устройств;
• регулированием не только по температуре и давлению теплоносителя на входе и выходе котлов, но и с учетом параметров окружающей среды (погодозависимые технологии).

Кроме того, автоматика позволяет реализовать энергоэффективный алгоритм отопления нежилых помещений или зданий, не используемых в выходные и праздничные дни.

Планировка котельной

В каком бы месте вы  ни наметили создавать котельную постоянно необходимо грамотно спланировать ее место. Точное размещение бойлерного оснащения это проблема, которую возможно разрешить, только лишь при знании площади здания, полный список требуемых приборов и их размеры.

К котлу обязан существовать свободный допуск. Данное требование следует осуществлять, в том числе и в вариантах, если прибор не потребует постоянной дозаправки(это относится к гальваническому либо электрогазовому котлу).

Дистанция от стенок котельной до определенного в ней оснащения обязано отвечать условиям в схемах промышленной документации на данные приборы.

В Случае если разговор проходит об осветительных устройствах, они обязаны хорошо освещать все место в котельной, в случае если потребуется осуществить незначительное ремонтирование (смену насосного оснащения, восстановление автоматики).

Свободный подход обязан быть не только лишь к отопительному котлу, а также к иным приборам, к оборотному насосу ,электрическим выключателям, к бойлеру, вентиляции, к насосному оснащению и составляющим дымохода.

Водогрейная котельная описание

Водогрейная котельная – это независимая система, которая отвечает за подачу горячей воды и отопление. Она проста в установке, имеет высокий КПД, незначительные теплопотери, успешно работает в любых климатических условиях, безопасна для окружающей среды.

Многим пользователям интересна водогрейная котельная, принцип работы которой заключается в циклическом процессе. Если коротко, то теплоноситель нагревается, затем распределяется по участкам потребления и возвращается назад.

Назначение водогрейной котельной весьма обширно. Она применяется как жилых, так и промышленных зданий.

Водогрейные котельные установки могут работать на различных видах горючего

Принимая во внимание будущее назначение систем, можно говорить о таких видах:

• Жидкое.
• Газообразное.
• Твердое.

Очень часто водогрейная промышленная котельная (СПб) является смешанной. В комплектации такой установки предусмотрено наличие и парового, и водогрейного котлов. Их одновременное или попеременное использование, позволяет максимально выгодно добиваться конечных целей.

Как показывает практика, блочные водогрейные котельные (Санкт-Петербург) заказывают, как малые, так и крупные объекты ЖКХ, учреждения и предприятия. Цена на эти системы довольно демократична, что привлекает многих заказчиков.

Автоматизация котельной частного дома.

Часть первая. Механизация.

Построили мы с женой дом. Я, как истинный инженер, слесарь, и безусловно молодец, вот этими вот руками сделал отопление. Отопление, как отопление. Напольный котел, бойлер косвенного нагрева на 200 литров, ветка отопления, ветка теплого пола, стальные радиаторы, металлопластиковые трубы.

Из автоматики только термоголовки на радиаторах. Почему бойлер косвенник, а не газовый, спросите Вы? У соседей подглядел, как они с газовым бойлером мучаются. Никакая десятикиловаттная горелка в газовом бойлере не сравнится по мощности и скорости нагрева с тридцатикиловаттным змеевиком косвенника! Плюс приятный бонус в виде экономии на подключении газа. Летом все было хорошо, но с наступлением зимы проявился один недостаток – после принятия ванны стало не хватать горячей воды. Ну, то есть, слил из бойлера весь кипяток на наполнение ванны, (а она у меня большая) и сиди битый час, жди новой порции кипятка. Это происходило потому, что в переходный период (когда температура на улице держится не ниже минус 5*С) котел работает на минимально возможной температуре — +60*. Поскольку бойлер у нас косвенник (вода из отопления через змеевик греет воду в бочке), то очевидно, что при такой температуре котла он разогревался не просто долго, а чертовски, непростительно долго. Выход прост – повышение температуры котла до максимума. Первое время обходился тем, что перед вечерними купаниями ходил в котельную и выкручивал котел на максимум, а после купания на минимум. Очевидно, что это совсем не выход, и я начал изобретать. Нарисовал схему, купил реле, переключатель, котловой термостат, собрал, установил – заработало.

Теперь в котле два термостата. Первый – с крутилкой, отвечает за температуру системы отопления, второй – за максимальный разогрев котла по запросу от бойлера. Я перестал ходить в котельную по вечерам перед купанием. Теперь реле, когда надо, переключает термостаты и котел разогревается до максимума. Жить стало гораздо проще! Но нет предела совершенству. Бойлер работает, в целом, как надо, НО, с задержкой. Откуда взялась задержка? Дело в том, что бойлер подключен по параллельной схеме, работает одновременно с системой отопления. И, пока котел не разогреет всю воду во всем доме, бойлер не выйдет на полную мощность. Решением этой проблемы является подключение бойлера по приоритету. Не вопрос! Добавляем переключатель, дорабатываем схему, приоритет готов.

В этом режиме, во время разогрева бойлера, система отопления и тёплый пол останавливаются. Котлу уже не надо разогревать весь теплоноситель во всем доме. Достаточно разогреть маленький участок от котла до бойлера. Кроме того, отключение системы отопления от максимально разогретого котла сильно продлевает жизнь полимерным трубам, которые с повышением температуры быстрее деградируют. Вот теперь стало совсем хорошо! Хочешь, в ванне отмокай, хочешь, под душем часами стой, никакого ощутимого провала в температуре горячей воды больше нет. В котельную я теперь ходил пару раз в неделю, поднастроить котел под погоду (оттепель там, заморозки).

Но в конце концов мне надоело и это. Захотелось автоматизации. Открыл интернет, посмотрел цены на котловые контроллеры (Honeywell Smile и подобные), приуныл от ценника и снова подался в изобретатели. Результатом, в конечном итоге, стал этот прибор.

Подробнее о материале обвязки

Схема обвязки котельной в коттедже выполняется трубами из следующих материалов:

Медь

Преимущества – высокая прочность, пластичность, износоустойчивость, устойчивость к коррозии, деформации, экстремально высоким (до 250 градусов С) температурам. Медная труба может быть укомплектована фитингами, как под пайку, так и обжимными.

Недостатки – критичность к составу теплоносителя, наличию взвешенных примесей, возможность негативных окислительных процессов при стыковке со стальными трубами и фитингами, относительно высокая цена материала.

Полипропилен

Не высокая цена полипропиленовой обвязки в совокупности с простым монтажом делают ее достаточно популярной. Другие достоинства полипропиленовых труб – долговечность (при условии выбора материала высокого качества) и эстетика.

Среди минусов необходимо отметить – высокий коэффициент теплового расширения и деформация с течением времени.

Сталь (черная труба)

Стальные трубы устойчивы к механическим нагрузкам, выдерживают практически любое давление, обладают минимальным коэффициентом термического расширения, обладают относительно не высокой ценой. Эти свойства делали черную трубу самым популярным материалом для обвязки, в том числе и в коттеджах, в прошлом.

Тем ни менее, у стальных труб есть и значительные недостатки, которые сделали их практически не применяемыми в настоящее. Это трудоемкий монтаж котельной в частном доме из-за необходимости сварки и большой массы материала, низкая пластичность, подверженность «зарастанию», коррозии.

Нержавеющая сталь

Цена на обустройство котельной в частном доме трубами из нержавеющей стали – очень высокая, и это является, пожалуй, ее единственным недостатком. В настоящее время этот материал практически не используется.

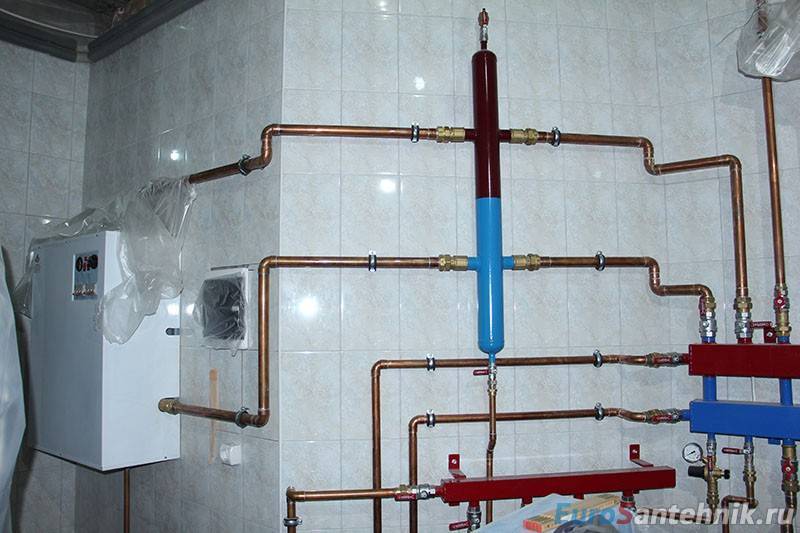

Схема с гидрострелкой

Гидрострелка в схемах котельных дома препятствует возникновению теплового удара. Суть ее действия состоит в разделении и увязке нескольких контуров.

Осуществление разовой работы отопления, горячего водоснабжения, теплых полов предполагает непостоянную нагрузку и изменчивость термогидравлических свойств (температуры, перепадов давления) сетей. Источник теплоснабжения плохо переносит нестабильность, поэтому между ним и ветвями-потребителями устанавливается гидравлическая стрелка.

Основная функция устройства – задание теплоносителю нужного направления в автоматическом режиме во избежание теплового удара.

Что такое “умный котел”

Чтобы реализовать схему автоматизации частной котельной, нужно вложить дополнительные средства. Совсем недорого обойдется простой термостатический вентиль, а программируемые системы во много раз дороже.

Постоянная работа обычного котла в одном режиме влечет за собой большой расход электроэнергии и денежных средств. Поэтому затраты на приобретение блока автоматики быстро окупаются в процессе эксплуатации.

Автоматика в частной котельной является гарантией функционирования отопительной системы с максимальной эффективностью, что позволяет обеспечить проживающим в доме комфортные условия

Установив автоматику, хозяин дома может отрегулировать отопительный процесс в соответствии со своими потребностями. Благодаря этому счета за потребленные энергоресурсы сократятся в 2 раза.

Управление котлом в автоматическом режиме дает возможность:

1. Отключить котел в случае возникновения нестандартной ситуации. Осуществить автоматический пуск или остановку котла в действующем режиме. В зависимости от наружной температуры устанавливать температуру нагрева.
2. Управлять ветвями отопления или водонагрева котла, имеющего 1 камеру сгорания.
3. Регулировать температуру воды или другого теплоносителя.
4. Вносить коррективы в работу насосов циркуляции или рециркуляции, если отопление отопления в доме устроено по закрытой схеме. В этом случае без автоматики функционирование системы невозможно.

Важнейшим элементом системы отопления является термостат. Его функция заключается в регулировании температуры как в отдельной комнате, так и в доме полностью.

Существует много видов термостатов — от простых механических до погодозависимых. Последний — самый технологичный, выгодный, но и очень дорогой.

Система управления отоплением состоит из температурного контроллера (1), датчика температуры наружного воздуха (2), исполнительного элемента (3), датчика температуры теплоносителя (4), дисплея для подключения к системе управления, находящейся извне (5), циркуляционный насос (6), подача теплоносителя (7), контуров потребителей (8) (+)

Цена автоматики зависит от типа используемого котла, от наличия теплого пола, солнечных коллекторов и т.д. Чтобы не потратить лишних средств, следует проанализировать особенности всех схем, рассчитать стоимость. Сделать это самостоятельно довольно сложно, но всегда можно обратиться с этой проблемой к специалистам.

Автоматика и дистанционное управление

Автоматизация котельной частного дома позволяет настраивать ее под параметры сети, осуществлять дистанционное управление работой системы, а также обеспечить необходимый уровень безопасности.

Дистанционное управление работой котельной дает следующие преимущества:

1. Можно поддерживать обычный режим работы либо настраивать температуру обогрева в каждой комнате отдельно.
2. Если в холодное время года вам нужно надолго уехать из дома, то благодаря удаленному управлению можно защитить систему от замерзания.
3. Можно дистанционно заблаговременно включать отопление в доме перед вашим приездом на праздники или выходные.
4. Вы всегда будете осведомлены о работе автономной отопительной системы вашего дома, при необходимости можете провести диагностику и отрегулировать ее.
5. Чтобы снизить расход топлива, в каждый временной промежуток можно поддерживать в доме определенную температуру. Например, если днем в доме никого нет, то котел можно включить на минимальную мощность, а перед возвращением снова хорошо прогреть дом.

Самым перспективным считается погодозависимое управление отоплением. В этом случае устанавливается умный котел отопления, который помимо датчиков измерения комнатной температуры имеет внешний измеритель для оценки температуры воздуха за окном. Если на улице холодает, то котел сильнее нагревает теплоноситель, при потеплении степень нагрева уменьшается.

Котельная с твердотопливным котлом

Согласно с требованиями строительных норм, твердотопливные котлы устанавливают только в нежилых помещениях. Если мощность агрегата большая, потребуется строительство отдельно стоящей котельной.

Каким должно быть помещение

К помещению под твердотопливный котел выдвигается ряд требований:

• дистанция между дверцей топки и стеной — от 1,2 до 1,5 м;
• расстояние от боковых стенок котла до стены, выполненной из несгораемого материала или защищенной специальным экраном — не менее 1 м;
• промежуток между задней стенкой котла и поверхностью из сгораемого материала с защитным экраном — минимум 0,5 м для котлов с задним подключением;
• запрет на надстройки над помещением котельной;
• эффективная приточная вентиляция, находящаяся в нижней части в виде промежутка между дверью и полом или отверстия в стенке.

Если стена выполнена из материала, отвечающего требования противопожарной безопасности, то допустимо трубу, находящуюся за котлом, крепить к ней посредством кронштейнов.

Чтобы эксплуатировать ТТ с параметрами 1х0,8 м у основания хотя бы с минимумом комфорта, нужно установить его в помещении 2,8х2,5 м. С возрастанием габаритов агрегата увеличивается и площадь котельной.

Планировать монтаж котла на твердом топливе нужно еще на этапе строительства дома, чтобы заранее отвести место под дымоход

Если котельная имеет вид пристройки, то правильное место нахождения для нее — глухая стена. Дистанция до окон и дверей как в вертикальном, так и в горизонтальном направлениях, должна составлять не менее 1 м. При нахождении котельной в подвале, цокольном или первом этаже необходимо установить дверь, открывающуюся наружу.

Оборудование для твердотопливной котельной

Функциональная и грамотно составленная схема котельной с твердотопливным котлом должна включать ряд элементов:

• Теплогенератор, оснащенный соответствующими бункерами, камерами для топлива и т.д.
• Обвязку ТТ котла, состоящую из циркуляционного насоса, 3-ходового клапана, группы безопасности.
• Дымоход.
• Водонагреватель накопительный для снабжения дома горячей водой.
• Автоматику — погодозависимую или внутридомовую.
• Систему пожаротушения.

В качестве топлива для ТТ применяют уголь, торф, дрова. Диаметр дымохода в котельной с ТТ агрегатом должен быть равным сечению патрубка котла. В помещении необходима вытяжная вентиляция, рассчитанная так, чтобы на каждые 8 см² ее площади приходился 1 кВт мощности котла. Если котел установлен в подвале, этот параметр умножается на 3.

Вокруг основания котла необходимо проложить стальной лист. Нужно чтобы он выступал с каждой стороны на 1 м. Слой штукатурки на стенах по толщине должен быть не меньше чем 3 см.

В самом дымоходе, имеющем по всей длине одинаковое сечение, предусматривают отверстия для сбора и удаления копоти. Обязательным атрибутом являются средства для тушения возгорания.

Качественный твердотопливный котел способен превратить в тепловую энергию любой вид твердого топлива. Это позволяет экономить денежные средства

На 1 кВт мощности ТТ котла должно приходиться около 0,08м² площади остекления. Предельно допустимая площадь котельной — 8м². Если топку планируют загружать углем, то электрическую проводку необходимо защитить от угольной пыли, т.к. она может взорваться при определенной концентрации.

Это интересно: Сколько потребляет электроэнергии электрический котел: типовой расход

Выбор бойлера для котельной в частном доме

Следует понимать, что использовать горячую воду из отопительной системы для мытья посуды, душа, умывания нежелательно – её качество может не соответствовать нормам. Потому, если двухконтурный котёл не оборудован встроенным бойлером, последний необходимо приобретать отдельно. Для частных домов чаще всего приобретается модель с косвенным нагревом – герметичный резервуар с хорошей теплоизоляцией, внутри которого располагается спиральная трубка, а по ней, в свою очередь, циркулирует теплоноситель из отопительного котла. Прибор подогревает питьевую воду, а она затем направляется на бытовые нужды жильцов частного дома.

Схема, изображающая подключение бойлера к котлу и принцип работы

Выбирая подобное оборудование, следует обращать внимание на то, сколько горячей воды нужно семье, проживающей в коттедже, за какое время ее способен подготовить бойлер и какая часть мощности котла будет тратиться на это. Для двух человек хватит устройства объемом 50-70 л, для трех – 100 л, а для большего количества жильцов или при более высоком уровне потребления горячей воды понадобится 150-200 л

Как происходит установка бойлера своими руками( видео), Вы можете в нашей статье.

Устройство котельной

Отопительная система в частном доме включает в себя не только котел и трубы, но и другие, не менее важные для ее эффективного функционирования приборы и коммуникации, располагающиеся в котельной в частном доме по определенной, предварительно рассчитанной и заданной схеме.

Система отопления состоит из:

• отопительного котла, являющимся генератором тепла. Благодаря сгорающему в камере сгорания котла топливу теплоноситель нагревается, и тепло от труб и радиаторов поступает из котельной в частном доме в помещение.
• бака-водонагревателя. Предназначение бойлера – обеспечение обитателей частного дома горячей водой. По трубке, проходящей внутри бака-водонагревателя, циркулирует нагретый теплоноситель, за счет которого и нагревается вода в бойлере.
• распределительного коллектора, состоящего из циркуляционного насоса, гидравлического распределителя и гребенки. Главное предназначение распределительного коллектора — максимально удобное распределение и циркуляция теплоносителя во всех аппаратах системы отопления. а также поддержание температуры теплоносителя.
• расширительного бака, необходимого для компенсации повышения давления в отопительной системе вследствие нагрева теплоносителя.
• группы безопасности, обеспечивающей защиту отопительного контура от избыточного давления и удаляющей излишки воздуха. В эту группу входят: манометр, воздухоотводчик и предохранительный клапан.
• дымохода. От правильности расчета и установки дымохода в котельной в частном доме, монтаж которого выполняется по определенной схеме, в немалой степени зависит безопасность и коэффициент полезного действия отопительной системы.
• трубопроводов, запорной арматуры, применяемой для перекрытия потока среды
• системы подпитки, осуществляющей контроль снижения давления теплоносителя в отопительной системе при испарении или же различных других утечках.
• автоматики, представляющей собой электронное устройство, благодаря которому осуществляется полное управление газовой котельной в частном доме.

Еще по этой теме на нашем сайте:

1. Монтаж котельного оборудования в деревянном домеПроизведение многих работ, связанных с отопительной системой — это, как правило, ряд взаимосвязанных ответственных мероприятий, направленных непосредственно на достижение конечного успеха — безусловно, эффект состоит.

Правильный проект котельной – площадь и вентиляцияПри строительстве частных домов особое значение имеет устройство котельной, поскольку она должна полностью соответствовать разнообразным строительным нормам и правилам. Оборудуем котельную в частном доме своими руками

Те, кто строит частный дом, обязательно сталкиваются с такой архиважной задачей, как оборудование котельной. Для того чтобы грамотно с ней справиться, а также избежать распространенных. ЦСП плита — применение для пола в частном домеДеревянный пол создает дополнительный комфорт в комнатах и благоприятную экологическую обстановку

Благодаря крепкому и ровному покрытию, которое создается при помощи цементно-стружечных плит, вы получаете в

ЦСП плита — применение для пола в частном домеДеревянный пол создает дополнительный комфорт в комнатах и благоприятную экологическую обстановку. Благодаря крепкому и ровному покрытию, которое создается при помощи цементно-стружечных плит, вы получаете в.
