Сетка на трубу для камней в баню — назначение, виды и установка

Сборка горизонтальной модели

Печь из горизонтальной трубы для бани, имеет каменку, расположенную с наружной стороны, а бак делается навесным. Преимущество данного устройства, в том, что оно имеет компактный размер и большую глубину топки. В нем топливо сгорает полностью а, следовательно, больше тепла поступает в баню.

Инструкция, по самостоятельному производству печки горизонтального типа в баню следующая:

Понадобится 2-х метровая труба диаметром 500-мм, имеющая толстые стены, на ней необходимо поставить отметки. Для этого, она ложится на ровную поверхность набок, фиксируется и, сделав отступ 1/3 диаметра от низа, на ней чертится две линии в горизонтальном направлении, расположенные параллельно.

Из металла вырезается основание для топливника круглой формы, размером равным длине трубы, а шириной соответствующей расстоянию между линиями.

В середине круга делается прямоугольное или квадратное окно, в которое надо вмонтировать колосник. Возможно, просто к низу окна приварить арматурные прутья в виде решётки.

Основа вставляется в главную трубу печки строго по меткам и фиксируется сваркой внутри ее.

  • Из металлического листа с толстыми стенами изготавливается две заготовки, так, чтобы их нижняя часть несла функцию ножек устройства. А ширина стен должна на 20 мм превышать диаметр трубы. Чтобы придать эстетичный внешний вид, лицевая стенка закругляется, а задняя остаётся прямоугольная, к ней будет монтироваться водяной бачок.
  • На лицевой стенке печи проделывается окошко для топки и отсек для усиления тяги. Нижний уровень проёма топки размещается на 0,03 метра вверх от основы топливника. А верхняя грань поддувала ниже ёмкости с камнями на 0,01 метр.
  • Из вырезанных деталей изготавливаются дверки. Они привариваются на лицевую сторону печи петлями около проёмов. К ним приделываются ручки и защёлки.
  • Каждая торцевая планка присоединяется к основе трубы и фиксируется сварочным швом по всей площади.
  • Чтобы увеличить теплоотдачу печи, рекомендовано между окошками топки и дымоходом вмонтировать дополнительную камеру, в ней накопленное тепло передаётся камню. Потребуется труба 350 мм, с длиной 0,35 — 0,45 метра. Её нужно распилить пополам горизонтально. Один край заваривается заглушкой, имеющей форму полукруга.
  • В верхней части данного устройства вырезается отверстие, чуть смещённое от середины. Размер проёма должен равняться диаметру дымовой трубы. В него вставляется патрубок размером 0,1 метр, для подсоединения дымохода.
  • Вверху основной конструкции, не далеко от стенки расположенной сзади, делается круглое отверстие размером 150 мм. Далее, подготовленный купол устанавливается в трубу печи так, чтобы оба проёма находились друг по отношению к другу с маленьким смещением. Затем он приваривается к основной трубе.
  • Завершающий этап — вокруг дополнительной камеры делается металлическая корзина, изготовленная из сваренных арматурных прутьев, она будет удерживать камни. А к стенке сзади приделывается бак для воды, и можно начинать испытывать банную печь из трубы, которую вы собрали своими руками.

Смотрите видео

вечная печь для бани

Смотрите это видео на YouTube

Делаем сетку для камней своими руками

Для примера рассмотрим процесс изготовления сетки для обустройства трубы дымохода на стальной печи. Высота квадратной конструкции – 780 мм, с размерами стеной 300 мм. Такая сетка для печи в баню может служить только как дополнение к основной каменке и как декоративная отделка стальной трубы вытяжки.

Материалы и инструменты

Для работы потребуется подготовить:

  • сварочный аппарат со спецодеждой и средствами защиты сварщика;
  • болгарку с набором отрезных дисков и зачистного камня;
  • набора слесарного инструмента;
  • уголок с размером полок 40 мм – 4 детали по 780 мм и 8 по 220 мм;
  • стальной пруток диаметром 12-14 мм, длиной 770 мм – 12 штук и 4 шт – 280 мм;
  • электроды для сварки конструкционной стали;
  • огнестойкая грунтовка, краска, растворитель, кисточка.

Расчет размеров

Лучший вариант, обеспечивающий оптимальную теплоотдачу и накопление тепла – сетка, закрывающая все поверхности печи от донышка и до верхней полочки. Такая конструкция позволяет получать в парилке легкий, ароматный пар.

Примеры размеров

Ошибочно считать, что если попросту уложить камни как горку, можно получить хорошие качества пара и обеспечить нормальное накопление камнями тепла. Чем выше находится основной слой камня, тем меньше будет уровень его нагрева. Камни, расположенные над поверхностью горячей стенки печки получают тепло от соседних камней.

Но они сначала накапливают тепло и только потом начинают его отдавать. Поэтому для оптимального разогрева высоко расположенных камней потребуется больше времени горения печи, значит, увеличивается срок подготовки парной и расход дров. Расчеты очень сложны, потребуется знание коэффициентов для разных материалов и проведение расчетов.

Опытные печники советуют проводить расчет просто, исходя из правила – на каждый 1 м2 парной, потребуется сделать сетку для камней объемом 1м3.

Инструкция по изготовлению

Сетка на трубу банной печи, которую будем устанавливать, и крепить на верхушке каменки сделать просто. Для этого потребуется выполнить несколько несложных операций:

  • болгаркой нарезаем заготовки из уголка и прутков;
  • короткие детали из уголка собираем в квадраты. Один свариваем полками вовнутрь, а второй, полками наружу;
  • заготовку донышка сетки с полками наружу соединяем со стоевыми деталями. Каждую выставляем по угольнику и сначала прихватываем в нескольких местах;
  • стыкуем и прихватываем стоевые детали с верхним квадратом. Прихватки должны быть надежными;
  • размечаем места установки прутков, их будет по 3 штуки с каждой стороны. Устанавливаем их с внутренней стороны уголков и прихватываем детали;
  • разметив середину по высоте, устанавливаем с внутренней стороны ребра жесткости из прутка и закрепляем их;
  • убедившись в правильной сборке конструкции, полностью обвариваем все соединения;
  • зачищаем болгаркой швы, можно использовать напильники для обточки конструкции в неудобных местах;
  • намочив в растворителе ветошь, обезжириваем все поверхности и укладываем слой жаростойкой грунтовки. После высыхания слоя красим конструкцию жаропрочной краской.

Наша конструкция для установки на стальную трубу дымохода готова. Остается установить ее после высыхания краски.

Виды

Они подразделяются по нескольким характеристикам:

  • По конфигурации самих конструкций, они могут быть круглыми для установки на трубу дымохода. Прямоугольными или овальными, повторяющими конфигурацию самой печки, при установке сетки сверху или закрывая полностью всю поверхность камнями;
  • По материалам исполнения. Вам может понравиться сетка, изготовленная из витых прутков, всевозможных фигур сделанных кузнецом из которых собрана красивая емкость для камня. Простую сетку можно изготовить из стальных прутков и полос листового металла, или из трубы большого сечения с вырезанными в ней полостями для красоты и выхода пара;
  • Каменки можно сделать закрытого типа. В таких устройствах камень укладывается в закрытую емкость, в которой сделана дверка для укладки и обслуживание камней. Такая сетка позволяет дольше сохранять в парной прогретый влажный воздух, но температуру не получится поднять свыше 1000. Расход дров для такой конструкции больше чем у конкурентов;
  • Сетки открытого вида меньше аккумулируют тепло, но легко могут нагреть атмосферу парной свыше 1000 и расход дров у таких печей меньше. Такая конструкция выполняется с наружной укладкой камня снаружи в определенной последовательности, с ее помощью можно устанавливать сетку, как на трубу дымохода, так и на корпус печи.

Изготовление своими руками

Для того, сделать сетку для банной печи самостоятельно, необходимо владеть навыками сварных и слесарных работ на начальном уровне. Расстраиваемая конструкция предназначена для крепления на дымоходной трубе печки. Высота изделия- 80 см, сторона квадрата основания- 30 см. Объем камней в такой сетке недостаточен для полноценного обеспечения парилки теплом и паром, она используется как дополнительное место для камней.

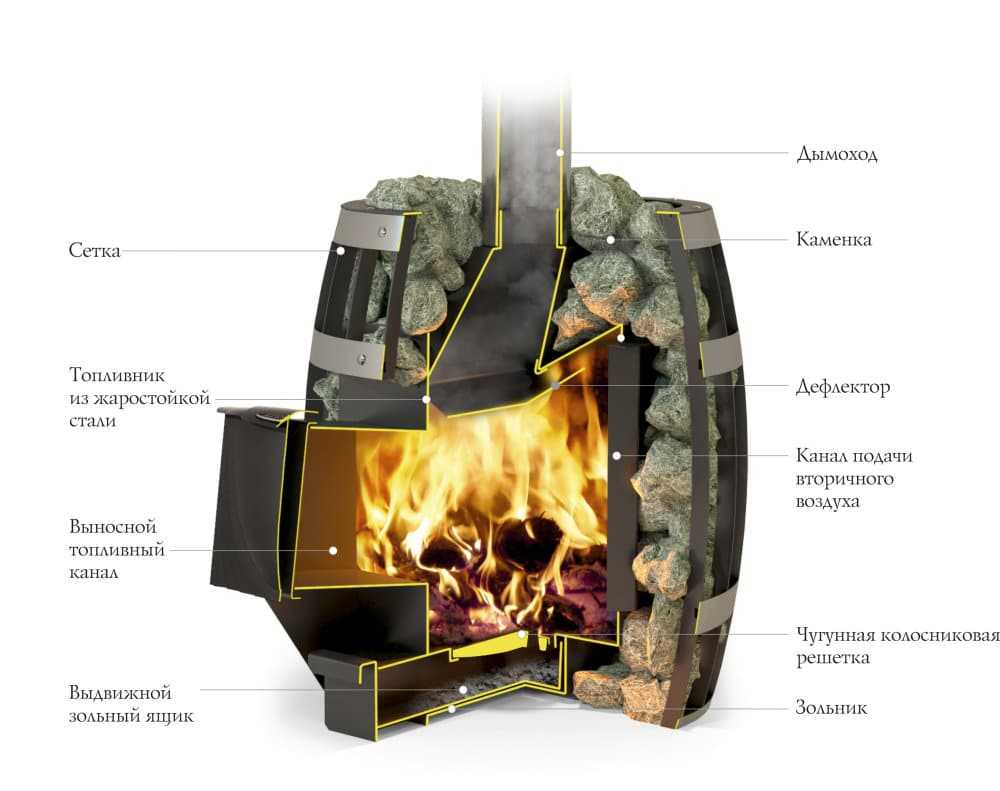

Конструкция печи в разрезе

Инструменты и материалы

В ходе изготовления понадобятся инструменты и оборудование:

  • сварочный инвертор,
  • угловая шлифмашина с диском для зачистки и для отрезания металла,
  • наждачная бумага,
  • электроды,
  • ручной слесарный инструмент.

Из материалов понадобится:

  1. Уголок 40*40 длиной 80 см- 4 шт., длиной 28 см- 8 шт.,
  2. Пруток или арматура 12-14 мм длиной 79см- 12 шт., длиной 28 см- 4 шт.,
  3. Жаростойкая эмаль, растворитель, кисть, ветошь.

Для сварки потребуется негорючая одежда, маска сварщика, прочная обувь и спилковые краги. Для зачистки и покраски- респиратор и защитные перчатки.

Расчеты

Большая горка камней, лежащая в каменке- вовсе не лучший вариант для прогрева и создания хорошего пара. Чем дальше расположен камень от стенки топки или дымохода, тем меньше он прогревается. Пар от него получится холодный, слишком сырой и тяжелый. После одной- двух поддач камень верхнего слоя остывает и вместо пара создает лишь сырость. Для того, чтобы как следует прогреть такую каменку, придется долго топить печь, при этом повышается и время ожидания пара, и расход дров.

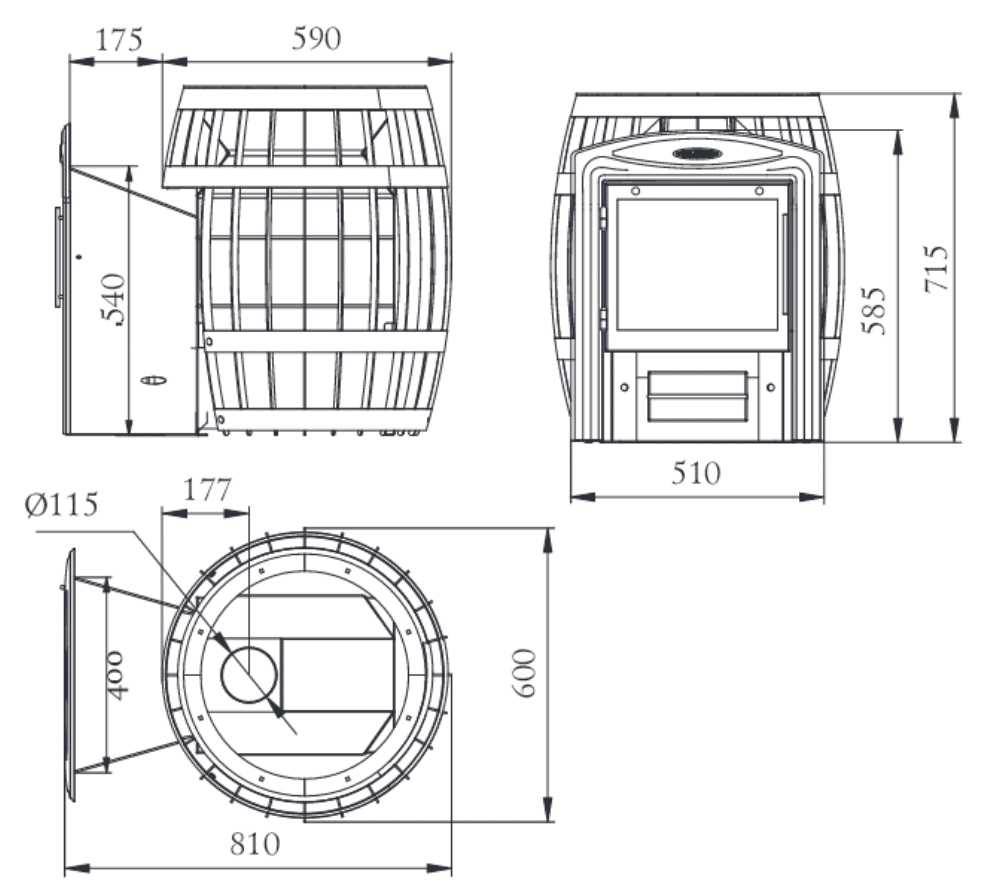

Примерные размеры печи

Наилучшая теплопередача осуществляется в слое 10-15 см от источника нагрева. Такие камни хорошо прогреваются и запасают большое количество тепла. Они способны отдавать его несколько раз- т.е. можно поддавать столько, сколько хочется. Точный термодинамический расчет весьма сложен и требует инженерных знаний и навыков. Специалисты обычно применяют эмпирическое правило приблизительной оценки: на каждый квадратный метр площади парной потребуется объем сетки в 0,1 м3.

Инструкция по изготовлению

Качество конечного изделия будет напрямую зависеть от того, насколько тщательно будут проведены подготовительные работы. К ним относятся следующие операции:

  • Раскрой заготовок. Из прутка и уголка нарезать заготовки в соответствии с заданными размерами.
  • Зачистка от ржавчины и механических загрязнений зоны сварки.
  • Обезжиривание зоны сварки.

Лучше будет зачистить все заготовки на подготовительном этапе — это позволит сэкономить время при подготовке к покраске.

Далее начинается сборка сетки:

  • сварить короткие уголки в два квадрата, верхний собирается полками внутрь, а нижний — наружу,
  • к углам нижнего квадрата прихватить вертикальные стойки (углом внутрь), их необходимо ориентировать строго вертикально, проверяя по угольнику, к верхним концам вертикальных стоек прихватить (в нескольких точках) верхний квадрат,
  • разметить места крепления прутков по 4 с каждой стороны квадрата, прихватить прутки с внутренней стороны уголков,
  • на половине высоты связать вертикальные стойки и прутки короткими заготовками, они будут играть роль ребер жесткости,
  • убедиться в соответствии всех размеров и углов конструкции проектным значениям, проварить полностью все швы,
  • зачистить шлак и окалину.

Для мест, к которым трудно подобраться угловой шлифмашиной, следует использовать напильники и наждачную бумагу.

После полной зачистки поверхностей изделия его необходимо обезжирить. Для этого подойдет уайт-спирит, бензин или другой органический растворитель. Теперь можно нанести слой жаростойкого грунта, а после его высыхания- слой ил два жаростойкой эмали.

Важно: Если дымоход уже установлен на печь и нет возможности его разобрать, сборку придется проводить прямо вокруг трубы дымохода. Заготовки в этом случае потребуется полностью зачистить до начала установки- потом к внутренней стороне будет не подобраться. Трубу на время работы нужно защитить от брызг расплавленного металла

Трубу на время работы нужно защитить от брызг расплавленного металла

Заготовки в этом случае потребуется полностью зачистить до начала установки- потом к внутренней стороне будет не подобраться. Трубу на время работы нужно защитить от брызг расплавленного металла.

Способ укладки камней

Сетка для печи каменки должна заполняться в определенной последовательности. Подготовив камни, их потребуется рассортировать по размеру. Аккуратно укладываем в нижний ряд крупные камни и постепенно заполняем сетку, уменьшая с каждый рядом размер камней. Такая укладка обеспечит равномерный нагрев камня, независимо от удаленности рядов от разогретых стенок печи.

Пример укладки камней

Теперь остается зажечь первую закладку дров в печи и открыть все двери, окна и шиберную заслонку. Камни при пробном запуске выгорая выделяют большое количество дыма, поэтому необходимо обеспечив достаточную вентиляцию, не находится самим в парной. После прожарки камней, можно протопив баню, отправляться в парную и наслаждаться ароматным паром, выплеснув на раскаленные камни в сетке несколько ковшиков с отваром луговых трав.

Конструктивные особенности сеток для камней

Сетку изготавливают из прутьев, диаметр которых может быть разным. Обычно ее изготавливают из высоколегированной углеродистой стали, нержавейки или из черной стали, которую покрывают огнеупорной краской.

При выборе сетки надо учитывать:

  • как расположена печка в парной;
  • высоту дымохода;
  • мощность банной печи.

Если печь установлена в углу, то сетку можно выбрать с одной глухой стороной, которая не будет доступна после установки ее на печку. Но если печь стоит в узкой и маленькой по площади парной, то сетку надо выбирать, вытянутую вдоль дымохода.

Если сетку для каменки изготавливают кустарно, то надо знать, что нельзя использовать оцинкованный металл с покрытием из полиэфира. Не рекомендуется также использовать сочетание разных металлов, например, алюминия со сталью и медью.

Особое место занимают сетки, выкованные из чугуна. Такое изделие может стать украшением бани. Обычно ажурную чугунную сетку для камней заказывают у кузнецов, которые занимаются художественной ковкой.

Преимущества сеток от заводских производителей:

  • широкий ассортимент выбора сеток;
  • сетки изготавливаются из качественного материала, поэтому они будут долго служить;
  • можно заказать сетку по специальному проекту, если банная печь имеет конструктивные особенности.

Как выбрать сетку для камней на печь

Выбор конкретной модели сетки для камней в бане зависит от размеров трубы и парилки. Для небольшой бани при мощности печи 5-7 кВт можно использовать самые легкие самодельные сетки. Если для бани куплена полноценная металлическая печь в 12-15 кВт, то, возможно, более рациональным будет использовать не сетчатую, а решетчатую конструкцию.

Эффективность сетчатых обечаек

Несомненным преимуществом сетки является ее малый вес и универсальность крепления. Большинство моделей сетки для камней на дымоход имеют хомутовое крепление, что позволяет устанавливать насадку на трубу диаметром от 100 до 150 мм.

Важно! Сетчатая обечайка получается достаточно мягкой и не создает дополнительных изгибающих напряжений, способных изогнуть трубу дымохода. У таких конструкций наименьший коэффициент экранирования каменистой засыпки, то есть все тепло, излучаемое камнями, легко передается в воздух помещения бани. Вылитый кипяток полностью превращается в пар и уходит в воздух, не встречая сопротивления со стороны металлической проволоки

Серьезным недостатком является то, что для изготовления используется проволока или готовая сетка из нержавеющей жаростойкой стали марки AISI430. Из-за высокого содержания хрома и кремния такой металл сложно гнуть, сваривать, резать ножовкой

Вылитый кипяток полностью превращается в пар и уходит в воздух, не встречая сопротивления со стороны металлической проволоки. Серьезным недостатком является то, что для изготовления используется проволока или готовая сетка из нержавеющей жаростойкой стали марки AISI430. Из-за высокого содержания хрома и кремния такой металл сложно гнуть, сваривать, резать ножовкой

У таких конструкций наименьший коэффициент экранирования каменистой засыпки, то есть все тепло, излучаемое камнями, легко передается в воздух помещения бани. Вылитый кипяток полностью превращается в пар и уходит в воздух, не встречая сопротивления со стороны металлической проволоки. Серьезным недостатком является то, что для изготовления используется проволока или готовая сетка из нержавеющей жаростойкой стали марки AISI430. Из-за высокого содержания хрома и кремния такой металл сложно гнуть, сваривать, резать ножовкой.

Сетка может быть до метра в высоту

Одна из наиболее популярных моделей сетки для печки в баню изготавливается из тонкой миллиметровой проволоки, в результате сама обечайка получается мягкой и эластичной, поэтому корпус приходится усиливать дополнительными кольцами. В нижней части устанавливается металлический конус. Это позволяет сделать сетку более жесткой, не дать камням выдавить стены, и одновременно защищает фланец печи от протекания не испарившегося кипятка.

Решетчатые конструкции

Решетка для камней на трубу обладает значительно большей прочностью, поэтому высота конструкции может достигать метра и более. Такая корзина изготавливается в виде вертикальных арматурных стержней, необязательно даже из легированного или жаростойкого металла, обвязанных в нижней и верхней части решетки стальными кольцами.

Такая решетка потребует укрепить дымоход бани

Используется на самых мощных печах для больших помещений бани. В эффективности теплоотдачи они практически не уступают сетчатой схеме, но при этом требуют особого внимания при установке на трубу. Так как при нагреве возникают значительные тепловые деформации, в результате труба дымохода может быть продавлена каменистой засыпкой.

Корзины на трубу из листового материала

Наиболее симпатичный и простой в изготовлении вариант решетки на трубу. Получается достаточно прочная и надежная решетка. К положительным качествам можно отнести изящный декоративный вид из хромированного металла.

К недостаткам обычно относят высокий коэффициент экранирования поверхности

Это значит, что вылитый сверху на камни ковш кипятка может привести к появлению очень мощной струи пара в самом неожиданном месте. Горячий пар, бьющий через отверстие в непредсказуемом направлении, может стать причиной получения ожогов.

Сетка из облицовки

Не обязательно строить корзину из сеточного полотна, зачастую для изготовления контейнера используют любой, имеющийся под рукой материал. Главное, чтобы металл обладал стойкостью к раскаленному водяному пару и при этом был достаточно пластичным.

Например, идеальным материалом для изготовления контейнера на трубу можно считать металлическую сетку от радиатора или ограждение из перфорированного листа нержавейки. На печку мощностью 5-7 кВт потребуется небольшой лист перфорированной стали размером 60х100 см.

При желании перфорацию можно выполнить и самостоятельно, например, с помощью дрели сверлами разного диаметра. В этом случае сетка для камней смотрится более эффектно, чем сваренная из проволоки.

Заготовку плавно изгибают на деревянной оправке, таким образом, чтобы противоположные края листа ложились внахлест по линии шва.

Соединить стык можно углекислотной сваркой или заклепками, но перед этим потребуется выровнять и подрезать кромки шва. Внутри сетки для камня устанавливают монтажные хомуты, а донную часть закрывают перегородкой из цельного листа

Особенно важно заделывать нижнюю часть в том случае, если каменка предназначена для установки на печи из чугуна

Какой вариант корзины для камней лучше

Одна из наиболее эффективных моделей каменки приведена на схеме. Высота сетчатого корпуса составляет 66 см, диаметр выбирается в зависимости от сечения дымохода.

Приведенная конструкция с коническим перфорированным днищем, по заявлению производителей, эффективно прогревает воздух, даже без обрызгивания камней кипятком. Горячий воздух, поднимающийся от печи, проникает через донные отверстия внутрь контейнера из сетки и прогревается до температуры более 100оС.

Специалисты рекомендуют приобретать сетки с минимальным количеством сварочных швов.

Проще всего изготовить корзину для печного камня из обычной сварной сетки пергон. Тонкая, в 2,5 мм проволока легко сгибается в цилиндр любого диаметра. Размер ячейки 40х40 мм.

Для контейнера диаметром в 300 мм потребуется отрезать полотно шириной 1200 мм и длиной 600 мм. Заготовку аккуратно сгибают на деревянной оправке и фиксируют с помощью мягкой обмоточной проволоки.

Такую сетку устанавливают на трубу дымохода и заполняют камнем всего один раз. После использования в течение нескольких месяцев проволока корзины перегорает, становится мягкой, после чего сетчатая оболочка быстро теряет первоначальную форму.

Если под рукой нет сеточного полотна с соответствующим размером ячейки, собрать корзину можно, уложив два-три слоя спиральной навивкой. Края оболочки обрезают и выравнивают по длине.

Чтобы придать дополнительную жесткость и прочность относительно мягкой оболочке из сетки, на края корзины одевают кольца, согнутые из тонких полосок нержавейки. Толщина металла обруча должна быть не менее 1,5 мм, ширина ленты составляет 35-40 мм.

Для крепления сетки для камней на трубе внутрь сетки устанавливают два разъемных стальных хомута на болтовом соединении. Диаметр нижнего хомута подбирают по диаметру выходного стакана дымохода, сечение срединного или верхнего определяют по вертикальному участку.

Кроме того, на срединный хомут нередко устанавливают дополнительную шпильку, с помощью которой трубу или сетку с камнями можно закрепить на стене парилки.

Критерии выбора и цены

Особых рекомендаций в этом вопросе нет. Все зависит от возможностей и желания владельцев бани

Но на некоторые особенности следует обратить пристальное внимание:

Толщина деталей сетки

Обратите внимание на толщину деталей. Если в ажурную, пусть и красивую конструкцию полностью уложить камни, при высокой температуре нагрева и под большим весом, сетка может деформироваться и потерять привлекательный внешний вид; Материал из, которого изготовлена сетка. Для таких конструкций лучше использовать жаропрочную, легированную сталь или нержавейку

Если используется черная сталь, поверхности должны окрашиваться краской, способной выдерживать высокие температуры и быть прочной под воздействием камней при их укладке и обслуживании; Производителя и цены. В магазинах можно найти сетки непонятных производителей и по 700 рублей, но такая конструкция не сможет служить долго и надежно, достаточно посмотреть на покрытие деталей и их толщину. Не стоит гнаться за дешевизной, лучше выбирать по соотношению цены и качества. Нормальные сетки достаточного объема будут стоить минимум 1500 рублей и выше

Для таких конструкций лучше использовать жаропрочную, легированную сталь или нержавейку. Если используется черная сталь, поверхности должны окрашиваться краской, способной выдерживать высокие температуры и быть прочной под воздействием камней при их укладке и обслуживании; Производителя и цены. В магазинах можно найти сетки непонятных производителей и по 700 рублей, но такая конструкция не сможет служить долго и надежно, достаточно посмотреть на покрытие деталей и их толщину. Не стоит гнаться за дешевизной, лучше выбирать по соотношению цены и качества. Нормальные сетки достаточного объема будут стоить минимум 1500 рублей и выше.

Если вы обладаете небольшими навыками выполнения электросварочных и слесарных работ лучше изготовить надежную сетку для каменки своими руками.

Безопасность

При сооружении дымохода в бане в первую очередь нужно продумать вопросы безопасности. Ведь в том случае, если что-то будет сделано неправильно, деревянные конструкции могут вспыхнуть очень легко. К проблеме нужно подходить тщательно, тогда баня прослужит действительно долго, а риска для жизни людей не возникнет.

Все необходимые требования, которым должны отвечать дымоходы, установлены соответствующими санитарными правилами и нормами. В них прописано расстояние, которое нужно выдержать между трубой и горючими деталями перекрытий крыши. Эта величина зависит от параметров трубы. Если вы собрались делать дымоход в бане, вам следует ознакомиться со СНиП 41-01-2003, который утверждает правила устройства вентиляции, отопления и кондиционирования

При этом обратите особое внимание на пункт 6.6.22, где и содержится вся необходимая информация

Чтобы дымоход был полностью безопасен, нужно использовать соответствующие материалы для теплоизоляции:

  • минеральная вата;
  • базальтовый картон;
  • минерит.

Негорючая минеральная вата с длительным сроком службы

Также для этой цели подойдут огнестойкий гипсокартон и стекломагниевый лист.

Гипсокартон огнестойкий может выдерживать около часа воздействие прямого огня

Стекломагниевый (стекломагнезитовый) лист (СМЛ), влагостойкий, огнестойкий, морозостойкий, экологически чистый

Нужно обратить внимание и на некоторые другие моменты

Так, важно правильно выбрать материалы, из которых будет выполнен сам дымоход — они должны быть устойчивы к высоким температурам. К примеру, если вы решите использовать металлическую трубу для сооружения дымохода, она обязательно должна быть изготовлена из неоцинкованного материала. Дело в том, что при нагревании до высоких температур цинк начинает испаряться, а испарения его крайне вредны для здоровья

Дело в том, что при нагревании до высоких температур цинк начинает испаряться, а испарения его крайне вредны для здоровья

К примеру, если вы решите использовать металлическую трубу для сооружения дымохода, она обязательно должна быть изготовлена из неоцинкованного материала. Дело в том, что при нагревании до высоких температур цинк начинает испаряться, а испарения его крайне вредны для здоровья.

Критерии выбора и цены

Особых рекомендаций в этом вопросе нет. Все зависит от возможностей и желания владельцев бани

Но на некоторые особенности следует обратить пристальное внимание:

Толщина деталей сетки

Обратите внимание на толщину деталей. Если в ажурную, пусть и красивую конструкцию полностью уложить камни, при высокой температуре нагрева и под большим весом, сетка может деформироваться и потерять привлекательный внешний вид;
Материал из, которого изготовлена сетка

Для таких конструкций лучше использовать жаропрочную, легированную сталь или нержавейку. Если используется черная сталь, поверхности должны окрашиваться краской, способной выдерживать высокие температуры и быть прочной под воздействием камней при их укладке и обслуживании;
Производителя и цены. В магазинах можно найти сетки непонятных производителей и по 700 рублей, но такая конструкция не сможет служить долго и надежно, достаточно посмотреть на покрытие деталей и их толщину. Не стоит гнаться за дешевизной, лучше выбирать по соотношению цены и качества. Нормальные сетки достаточного объема будут стоить минимум 1500 рублей и выше.

Если вы обладаете небольшими навыками выполнения электросварочных и слесарных работ лучше изготовить надежную сетку для каменки своими руками.

Назначение защитной конструкции

У сетки каменки на трубу имеется иное название – экономайзер.

Потребность в использовании такой конструкции возникает по ряду причин:

  • в процессе передвижения дыма по дымоотводу идущее от него тепло отдается трубе, в результате чего она начинает раскаляться, и воздух в помещении парилки пересушивается;
  • тепловое излучение может нанести вред коже посетителя бани, а поэтому его желательно уменьшить.

Чтобы обеспечить защиту от неблагоприятных факторов, нужно печной канал накрыть тонким слоем камней. В итоге перегрев трубы существенно уменьшится, тепловое излучение смягчится, а аккумуляция тепла повысится.

Именно сетка для трубы в баню будет тем приспособлением, куда следует складывать камни. В процессе принятия процедур на них подливают воду и тем самым получают добавочное количество пара. Горячие камни, расположенные вокруг дымохода, остывают медленно и в результате помогают помещению парилки хорошенько просохнуть.

Это интересно: Ремонт бани своими руками — разъясняем суть

Они подразделяются по нескольким характеристикам:

  • По конфигурации самих конструкций, они могут быть круглыми для установки на трубу дымохода. Прямоугольными или овальными, повторяющими конфигурацию самой печки, при установке сетки сверху или закрывая полностью всю поверхность камнями;
  • По материалам исполнения. Вам может понравиться сетка, изготовленная из витых прутков, всевозможных фигур сделанных кузнецом из которых собрана красивая емкость для камня. Простую сетку можно изготовить из стальных прутков и полос листового металла, или из трубы большого сечения с вырезанными в ней полостями для красоты и выхода пара;
  • Каменки можно сделать закрытого типа. В таких устройствах камень укладывается в закрытую емкость, в которой сделана дверка для укладки и обслуживание камней. Такая сетка позволяет дольше сохранять в парной прогретый влажный воздух, но температуру не получится поднять свыше 1000. Расход дров для такой конструкции больше чем у конкурентов;
  • Сетки открытого вида меньше аккумулируют тепло, но легко могут нагреть атмосферу парной свыше 1000 и расход дров у таких печей меньше. Такая конструкция выполняется с наружной укладкой камня снаружи в определенной последовательности, с ее помощью можно устанавливать сетку, как на трубу дымохода, так и на корпус печи.

Сооружение сетки

Делать экономайзер для камней лучше собственными силами, так как аналогичное изделие, изготовленное в производственных условиях, стоит в несколько раз дороже по сравнению с ценой на трубу дымохода.

Чтобы самостоятельно изготовить сетку для камней на трубу в баню, нужно подготовить материалы, среди которых:

  1. Лист нержавейки или его обрезки, оставшиеся после обустройства теплового экрана в помещении парной или укладки металла на место, находящееся на полу перед топкой печи.
  2. Сетка, сделанная из нержавеющей проволоки с небольшими ячейками, которые смогут удерживать камни, расположенные внутри ее.
  3. Полоски нержавейки. Благодаря их использованию конструкция приобретает более привлекательный вид и жесткость.
  4. Затяжные заклепки из алюминия. С их помощью полоски стали крепят насквозь к экономайзеру.

Крепится корзина для камней на трубу при помощи специальных «ушек», которые помещают на дымоход и затем стягивают болтами. Надевают экономайзер после завершения установки печного агрегата. Чем большая часть дымохода будет прикрыта, тем лучше. Данное приспособление не дает стенкам дымоотводящего канала перегреваться, в результате чего увеличится продолжительность его эксплуатации.

Камни, которые помещают в сетку, выбирают из таких пород как, например, диабаз и талькохлорит, поскольку они долговечны и отличаются достойным внешним видом. Материал должен быть соответствующего размера, поскольку расстояние между этой конструкцией и трубой должно быть равно 3 сантиметрам.

Сегодня 22 декабря, День зимнее солнцестояния. Этот день я планирую провести в бане.

Специально к этому дню я изготовил сетку-каменку. Эта сетка вокруг печной трубы, куда засыпаются камни, которые нагреваются от раскаленной трубы. В живую такую сетку я никогда не видел, только картинки в интернете!

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
