Саморегулирующийся нагревательный кабель: обзор видов и особенности использования

Принцип действия

После изучения конструктивных особенностей появляется вопрос по принципу действия саморегулирующих кабелей нагревательного типа. Он работает на принципе проводника в электрической сети.

Нагрев приводит к повышению сопротивления, а чем выше этот параметр, тем меньше ток. В результате уменьшается потраченная мощность, и снижаются расходы на оплату электричества.

Если участок кабеля проходит по холодному участку, сопротивление уменьшается, а через встроенную матрицу течет более высокий ток. Это ведет к выделению тепла и защите от замерзания.

С ростом температуры повышается и протекающий через упомянутый узел и ток. Иными словами, при включение саморегулирующегося проводника на морозе он работает на максимальную мощность, но по мере нагрева близлежащего участка этот параметр постепенно уменьшается.

Греющий кабель работает в постоянном режиме и не отключается при снижении температуры. Все, что меняется — уровень нагрева изделия.

В среднем параметр мощности такого изделия равен 10-20 Вт на 1 метр длины. Но есть и продукция, потребляющая до 150 Вт. Это невысокий параметр, который можно себе позволить в зимний период, чтобы избежать еще больших трат.

Стоит помнить об ограниченном ресурсе, поэтому при наступлении тепла саморегулирующийся проводник можно отключать.

Отключение можно осуществлять вручную или с помощью автоматики (реле, термостаты). Такие устройства контролируют изменение температурного режима и подают напряжение при снижении температуры.

Но установка подобного оборудования не обязательна, ведь кабель сам контролирует уровень обогрева и при повышении температуры переходит на режим минимального потребления энергии.

Виды греющих кабелей для водопровода

Есть два вида нагревательных кабелей — резистивные и саморегулирующие. В резистивных использовано свойство металлов при прохождении электрического тока нагреваться. В обогревающих кабелях этого типа греется металлический проводник. Их характерная черта — они выделяют всегда одинаковое количество тепла

Неважно на улице +3°C или -20°C греться они будут одинаково — на всю мощность, следовательно, потреблять будут одинаковое количество электроэнергии. Чтобы уменьшить расходы в относительно теплое время, в системе ставят датчики температуры и терморегулятор (такие же, как используют для электрического теплого пола). Строение резистивного кабеля

Строение резистивного кабеля

Резистивные обогревательные провода при укладке не должны пересекаться или располагаться один возле другого (вплотную). В таком случае они перегреваются и быстро выходят из строя. Внимательно следите за этим моментом в процессе монтажа.

Стоит еще сказать, что резистивный греющий кабель для водопровода (и не только) бывает одножильным и двухжильным. Чаще используются двухжильные, хоть они и дороже. Разница в подключении: у одножильных должны к электросети подключаться оба конца, что не всегда удобно. Двухжильные на одном конце имеют заглушку, на втором — закрепленный обычный электрический шнур с вилкой, который включается в сеть 220 В. Что еще надо знать? Резистивные проводники нельзя резать — работать не будут. Если купили бухту с более длинным чем надо отрезком — уложите его целиком.

Примерно в таком виде продают нагревательные кабели для водопровода

Саморегулирующиеся кабели — это металлополимерная матрица. В данной системе провода только проводят ток, а греется полимер, который находится между двух проводников. Этот полимер имеет интересное свойство — чем выше его температура, тем меньше тепла он выделяет, и наоборот, остывая, он начинает выделять больше тепла. Происходят эти изменения независимо от состояния соседних участков кабеля. Вот и получается, что он сам регулирует свою температуру, потому его так и назвали — саморегулирующийся.

Строение саморегулирующего кабеля

У саморегулирующихся (самогреющих) кабелей сплошные плюсы:

  • они могут пересекаться и не перегорят;
  • их можно резать (есть маркировка с линиями реза), но требуется затем сделать оконечную муфту.

Минус у них один — высокая цена, но срок службы (при соблюдении правил эксплуатации) порядка 10 лет. Так что траты эти разумны.

Используя греющий кабель для водопровода любого типа, трубопровод желательно утеплить. Иначе на обогрев потребуется слишком большая мощность, а значит, и большие расходы, да и не факт, что подогрев справится с особо сильными морозами.

Принцип работы греющего кабеля

Нагревательный провод необходимо подключать в периоды, когда температура окружающей среды снижается до отметки +2°С…+5°С. Кабель для водопровода при включении в низких температурных условиях для прогревания системы потребует некоторых временных затрат. Обогревательная система трубопровода действует в соответствии с законами физики: в момент прохождения электрического тока по проводу выделяется тепловая энергия. При этом с увеличением сопротивления количество тепла также увеличивается.

Отличие саморегулирующейся системы заключается в наличии особого покрытия. При монтаже таких систем водопроводные трубы с подогревом на остывших участках будут получать больше тепла. Саморегулирующий греющий кабель для водопровода действует по аналогичному с резистивным принципу.

Виды греющих кабелей для водопровода

Все нагревательные технологии, применяемые в системах подогрева водопровода, делятся на 2 большие группы:

  • резистивные;
  • саморегулируемые.

Каждая из них ориентирована на выполнение различных задач. Например, резистивный греющий провод будет уместен при оснащении коротких труб с небольшим диаметром — до 40 мм. На протяженном участке целесообразнее использовать саморегулируемый подогрев.

Резистивный обогреватель можно приобрести в специализированных торговых точках в виде отрезков разной длины. Он имеет постоянное сопротивление, то есть на всей протяженности провода количество выделяемого тепла одинаковое. Резистивный провод может быть одножильным и двужильным.

Стандартное строение одножильного проводника предполагает наличие следующих компонентов:

  • одной жилы;
  • двойной изоляции;
  • внешней защиты.

Функцию греющего элемента выполняет жила

В ходе установки системы важно помнить, что схема подключения подразумевает подсоединение с обоих концов. Визуально это напоминает петлю: сначала необходимо подключить один край, затем протянуть (или намотать по трубе) и подключить второй конец провода

Использование замкнутого контура целесообразно для оснащения кровельных водостоков или обустройства системы «теплый пол». Хотя существуют также методики оснащения трубопровода. Их особенностью является проведение обогревателя по трубе с двух сторон. Способ подходит только для наружного применения.

Для внутренней прокладки одножильный провод не годится, поскольку обустройство петли занимает много пространства. Кроме того, в случае его пересечения возникнет перегрев.

Особенность двужильного кабеля заключается в разделении функций:

  • первая жила отвечает за нагрев;
  • вторая — за подачу электроэнергии.

Также здесь используется другая схема подключения. В создании «петли» уже нет необходимости. Достаточно один край кабеля подключить к электричеству, а второй — пустить вдоль трубопровода. Двужильная система не менее популярна, чем саморегулирующаяся. Кабель для обогрева водопроводной трубы внутренний используется с уплотнителями и тройниками. Основное преимущество резистивной системы — невысокая стоимость.

Еще больше снизить затраты энергии позволит установка термостата с соответствующими датчиками. В момент фиксации снижения температуры до уровня +2°С автоматически активируется система подогрева. При достижении отметки +6°С происходит ее отключение.

Вторая группа нагревательных систем — саморегулируемая. Это универсальный тип кабеля, который может выполнять различные функции, например, обогрев водопровода или кровельных элементов. Кроме того, его можно использовать для прогревания емкостей с различными жидкостями, труб канализационных систем. Особенность метода заключается в возможности кабеля самостоятельно регулировать интенсивность и мощность подачи тепла. Когда температура достигает заданной точки (например, +2°С), система самостоятельно начинает подогревать трубу.

Основное конструктивное отличие саморегулируемого кабеля от резистивного заключается в наличии нагревательной матрицы, отвечающей за уровень нагревания. Изоляционные слои используется те же. Принцип основан на возможности провода увеличивать или уменьшать подачу тепла в зависимости от изменений уровня сопротивления.

Нюансы монтажных работ

Когда провод надёжно закреплён внутри или снаружи, важно позаботиться об изоляции конца проводника. Специалисты рекомендуют использовать термоусадочную трубку

Это изделие отлично защитит жилы от влаги, что снизит риск замыкания и ремонтных работ. Нельзя забывать о том, что требуется греющую часть соединить с «холодной».


Соединение проводов Источник termodar-64.ru

Советы и рекомендации опытных мастеров:

  • Если использовать сразу два способа прокладки провода внутри и снаружи трубы, то можно в разы увеличить скорость нагрева воды, но это потребует дополнительных затрат по монтажу.
  • Обогрев труб водопровода греющим саморегулирующимся кабелем позволит игнорировать тёплые отрезки и направлять ток в холодные места. Его разрешено резать, поэтому не будет проблем в установке даже в сложнодоступных местах. Длина кабеля не влияет на теплоотдачу.
  • Резистивный провод в два раза дешевле, но его срок эксплуатации значительно ниже. Если был установлен обычный двухжильный кабель, но стоит приготовиться к тому, что через 5-6 лет его придётся заменить.
  • Оплётка на проводе служит для его заземления. Этот этап работ можно пропустить, но лучше ознакомиться со способами заземления.

Советы по выбору

Выбирая себе саморегулирующийся кабель, не всегда нужно ориентироваться на цену. Нужно учитывать для чего вы его будете использовать и в каких условиях он будет эксплуатироваться. Вот некоторые моменты, которые нужно знать перед покупкой:

  • Мощность кабеля. Для обогрева труб снаружи обычно используют кабели 16-30 Вт/м.пог., если кабель будет обогревать трубу изнутри, то 10-15 Вт линейной мощности вполне хватит. Для крыш и водостоков обычно используют самреги мощностью 30-40Вт/м.пог;
  • УФ-защитная оболочка. Если кабель будет лежать на открытом солнце и на него будет воздействовать УФ-излучение, то нужно покупать кабель с УФ-защитой;
  • Заземляющая оплетка. Саморегулирующиеся кабели продаются как с заземляющей оплеткой (экраном), так и без. Цена кабеля без «земли» примерно в 1,5-2 раза дешевле. Его целесообразно применять для обогрева труб, уходящих в землю, скважин, на крышах. Самое главное – это смуфтовать данный кабель надежной клеевой заделкой, чтобы обеспечить защиту от проникновения воды. Кабель с экраном более безопасен, однако, но значительно дороже, что не всегда оправдано, тем более что саморегулирующаяся нагревательная матрица у них одинаковая. Она определяет долговечность работы кабеля и в этом плане одинаковый по срокам службы кабель будет серьезно отличаться в цене;

Пусковая мощность. При включении любого саморегулирующегося кабеля его потребляемая мощность выше номинальной. У хорошего качественного саморегулирующегося провода мощность возрастает на 20-50%, у низкосортного самрега (как правило китайского производства) пусковая мощность может «взлететь» в разы. Это говорит о нестабильности матрицы и ее недолговечности. Также низкосортный кабель требует более мощные автоматы для запитки;

  • Воздушные полости. При покупке необходимо сжать пальцами кабель и провести ими по его длине. Некачественный кабель изготавливается не по стандартам и у него внутри будут нащупываться воздушные полости. Будет ощущение что вешняя оболочка отстает от внутренних частей кабеля. И, наоборот, если в процесс производства отлажен, соблюдена технология, то внешняя оболочка плотно сидит на кабеле, составляет с ним единое целое;
  • Толщина. Саморегулирующийся кабель как правило имеют ширину около 1 см и толщину 3-4 мм. На рынках Минска и в Областях продавцы, стараясь привлечь покупателя «красной» ценой, подсовывают китайский кабель. Доходит до того, что его ширина составляет немногим более 0,5 см. При такой толщине площадь выделяемого тепла гораздо ниже и такой самрег гораздо менее эффективен. А если матрица, которая в 2 раза меньше по размеру, выделяет аналогичное тепло, то срок ее работы недолговечен. К тому же есть вероятность что со временем питающие жилы могут замкнуться друг с другом из-за того, что в каких-то местах греющая матрица подплавиться или разрушится.

Как выбрать саморегулирующий греющий кабель, рассмотрим технические характеристики

При выборе в первую очередь определяются с его видом. Резистивные устройства склонны к перегоранию, к тому же они выпускаются мерными отрезками, и не допускают укорачивания/удлинения. Их мощность постоянна независимо от потребности в тепле в данный момент. Обычно их используют для прогрева труб малого диаметра, емкостей с водой или водостоков.

Проводники саморегулирующиеся более распространены. Они безболезненно переносят скачки напряжения в сети, не перегорают и дают возможность  экономии электроэнергии. При их использовании длина не ограничивается. Разумеется, более приемлем именно этот вариант, несмотря на более высокую цену.

При выборе необходимо обращать внимание на конструкцию изделия. Стремясь снизить цену, производители иногда не устанавливают экранирующую оплетку. Это, так называемый бюджетный вариант

Это, так называемый бюджетный вариант

А назначение этого элемента конструкции – упрочнение изделия и устройство заземления, что немаловажно

Следует также обращать внимание на наружную оплетку саморегулирующегося кабеля. Для использования в бытовых условиях вполне достаточна оболочка из полиолефина (водосточные трубы или кровля). При установке греющего кабеля на самотечных канализационных системах лучше применять устройства с оболочкой из фторопласта, устойчивого к агрессивным средам

При установке греющего кабеля на самотечных канализационных системах лучше применять устройства с оболочкой из фторопласта, устойчивого к агрессивным средам.

Не все изделия пригодны для использования снаружи и внутри. Назначение следует уточнить у продавца-консультанта или проверить по сертификату качества.

При выборе саморегулирующегося кабеля следует учитывать также температурный класс. Низкотемпературные нагреваются до температуры 65 градусов, потребляя мощность до 15 Вт/метр. Их используют для защиты от промерзания водопроводных труб небольшого диаметра.

Среднетемпературные – греются до 120 градусов, используя мощность в пределах 10-33 Вт/м. Им можно прогревать трубы среднего диаметра и водосточные.

Выбор определяется и размером обогреваемых труб. В первом приближении можно рекомендовать следующие параметры:

  • для труб 25 – 40 мм – 16 Вт/м;
  • 40 – 60 мм – 24 Вт/м;
  • 60 – 80 мм – 30 Вт/м;
  • Более 80 мм – 40 Вт/м.

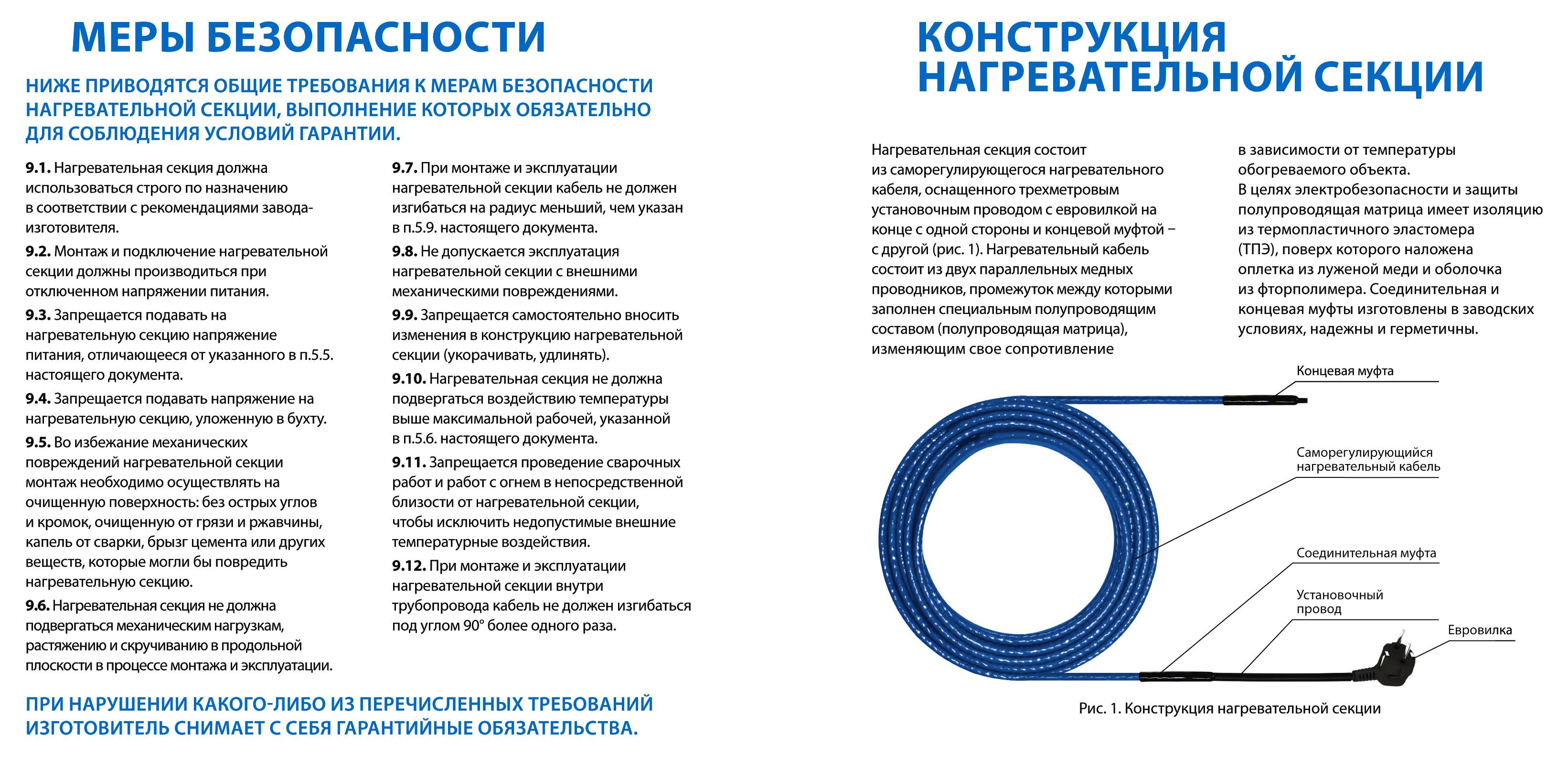

Устройство и принцип работы греющего кабеля

Кабель состоит из следующих элементов:

— внешней защитной оболочки;

— металлической стандартной оплётки;

— термопластичной оболочки;

— медных проводников, скрученных между собой;

— проводящей матрицы, осуществляющей саморегуляцию температуры нагрева.

Матрица выполнена из полимера на углеродной основе. Представляет собой непрерывно греющий элемент, но с функцией изменения температурного режима. Внешняя оболочка бесшовная, что предотвращает попадание внутрь влаги повреждение конструкции от механического воздействия.

При снижении температуры воздуха матрица меняет свои свойства за счёт увеличения выделяемой тепловой мощности. Медные проводники обеспечивают беспрерывное напряжение по всей длине кабеля. Термопластичная оболочка создаёт барьер от внешнего воздействия на рабочие элементы. А металлическая оплётка выполняет функцию заземления, экранирования и жёсткой защиты. В основу принципа работы заложена инновационная технология PTC – Positive Temperature Coefficient.

Как подключить греющий кабель

Греющий кабель для пластиковых труб и его монтаж

Непосредственное подключение кабеля производится путем его присоединения к блоку, осуществляющему терморегуляцию. В зависимости от назначения и сферы применения пользуются линейным и спиральным монтажом, при этом сам провод прокладывают или внутри или снаружи относительно труб ли другой поверхности.

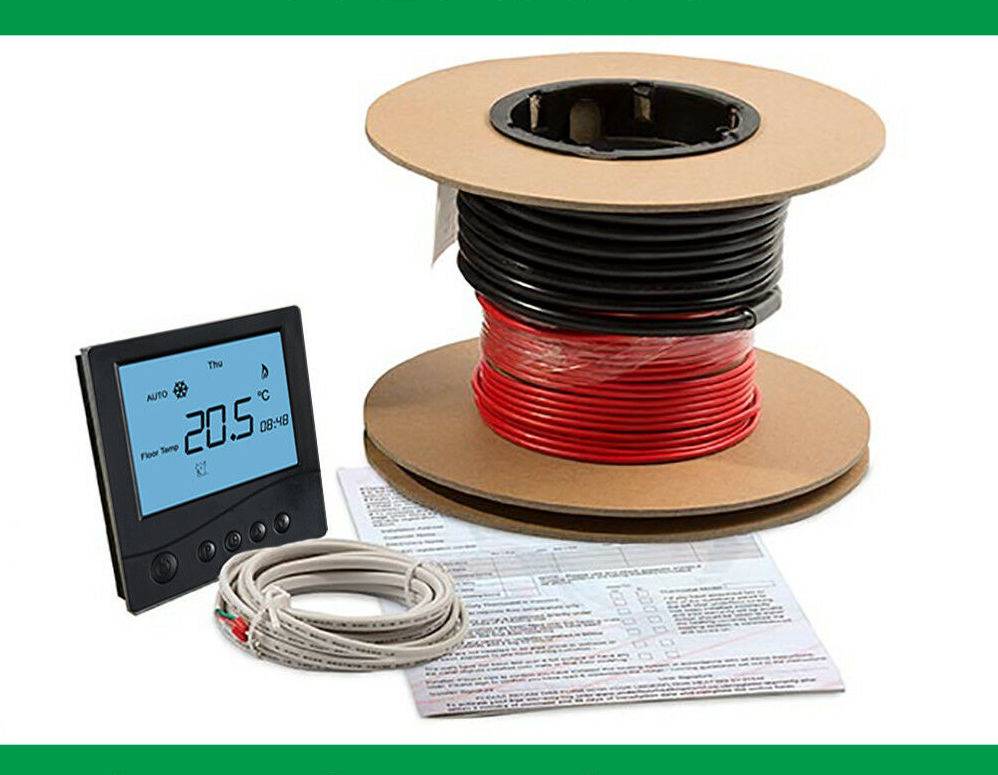

Чаще при продаже греющих кабелей терморегулирующий блок идет в комплекте. Его нужно постараться установить так, чтобы на него не воздействовала негативная окружающая среда. Соединение проводов должно быть герметичным. Для этого можно воспользоваться специальными зажимами и муфтами.

Подключение греющего кабеля проходит в несколько этапов:

  1. Проводники кабелей, предназначенные для соединения, обрезают в виде лесенки на различном расстоянии и освобождают от изоляционного материала в длину на 10 мм.
  2. На все имеющиеся проводники натягивают термоусадочные муфты, а поверх кабеля прикрепляют совместную муфту с большим диаметром.
  3. Окончания проводов монтируются в гильзы и плоскогубцами зажимаются с одной стороны, а с другой стороны обжимают гильзу после ввода вторых концов.
  4. На провода надевают муфты с малым диаметром и феном их нагревают, после зажатия на область соединения натягивают муфту большего диаметра и тоже прогревают феном.
  5. Если речь идет о саморегулирующихся видах кабеля, то в них оба конечных провода герметизируются. Они обрезаются в виде лесенки, поверх них натягивают термоусадочную муфту и тоже прогревают с помощью фена.
  6. Термостатический регулятор, который необходим для регулирования температуры, помещают поблизости к электрическому щитку. Чтобы повысить безопасность, в цепь термостатического регулятора внедряют УЗО (автоматическое отключающее устройство).

Почему не греет греющий кабель?

Чаще при возникновении проблем с работой кабеля выходят из строя терморегулятор, автоматический выключатель или датчик температуры. Если монтаж греющего кабеля был выполнен неправильно, то возможно возникновение разных поломок. Не греть кабель может и из-за таких причин:

  • дефект в кабеле;
  • неисправный контакт;
  • повреждение УЗО;
  • отсутствие напряжения;
  • плохое подсоединение.

Монтаж трубопровода с подогревом

Основное требование к таким подключением к источнику – размещение отвода ниже глубины промерзания грунта. Этот фактор зависит от климатических условий местности.

Видео

Греющий кабель для труб водопровода

Watch this video on YouTube

Для Подмосковья он составляет порядка 1,8 метра, в Челябинской области – 1,9. Представим ситуацию, когда подводящая секция должна быть длиной 10 – 15 метров при глубине траншеи более 2-х метров (до 30 см составит устройство дренажного слоя). При этом ее ширина должна обеспечить удобную работу землекопа. Здесь впору экскаватор заказывать!

При использовании кабельных трасс обогрева достаточно вырыть канаву глубиной до 50 см и шириной порядка 30. Устройство дренажа также необходимо. Укладку пластиковой трубы с греющим кабелем нужно производить свободно, не в натяжку.

При таком размещении трубы неизбежны ее деформации вследствие подвижек грунта, но в случае с использованием пластиковых изделий они не опасны вследствие пластичности материала.

Кабель для прогрева пластиковых труб может быть размещен на ней различными способами:

намотка на трубу

Такое крепление обеспечивает наибольшую поверхность контакта объекта и греющего элемента. Крепление производится металлизированным скотчем в поперечном и продольном направлении;

прокладка нагревателя по стенке трубопровода параллельно его оси

При таком расположении тепловыделителя используют прокладку одной или двух ниток с разных сторон трубы. Крепление производится таким же образом;

размещение нагревателя внутри трубопровода. Эту операцию лучше доверить опытным специалистам, поскольку она чревата повреждением провода, что приводит к его быстрому выходу из строя.

Для предотвращения потерь тепла, в окружающую среду подогреваемые трубы во всех случаях оснащаются дополнительным теплоизолирующим слоем из разъемных изоляторов, намоткой пористых листовых изоляторов или обычным рулонным утеплителем. Для его защиты используют различные материалы от рубероида до металлической фольги.

Монтаж кабеля в пластиковых трубах с внутренним расположением не применяется для обогрева водосливных канализаций. Такие стоки часто содержат в себе химически активные вещества, способные в короткое время нанести магистрали существенные повреждения.

Нередко греющие кабели применяются для оттаивания водосточных труб, чтобы предотвратить их разрушение. При этом применяются более мощные тепловыделители из расчета 30 – 50 Вт на метр.

Такие же мощности должен иметь и кабель для разморозки пластиковых труб водосливных систем.

Ошибки при установке греющих кабелей

Рассмотрим типовые ошибки при устройстве нагревательных систем:

  • устройство нагревателей при глубине закладки разводки ниже уровня промерзания грунта, это может рассматриваться как непроизводительные расходы. В данном случае достаточно установить местный прогрев в местах повышенного риска, где заглубление системы недостаточно. Таким местом, как правило, является точка ввода в дом;
  • некоторые потребители считают, что нагревательная система способна заменить утепление трубопровода, что не соответствует действительности. При отсутствии наружной изоляции они получают неэффективную систему прогрева, не спасающую от перемерзания;
  • ошибочным является убеждение, что греющая трасса должна работать беспрерывно, часто в этом не бывает необходимости, а расход электроэнергии при норме потребления 18 Вт на метр может составить существенную сумму. Дополнительные затраты на автоматику включения/отключения обогрева с использованием термодатчиков в таком случае окупится в самое короткое время.

Видео

Для чего нужен греющий кабель в сантехнике

Watch this video on YouTube

Кабель для разморозки пластиковых изделий устанавливается, как правило, с профилактической целью во избежание образования ледяных пробок в местах повышенного риска, в частности – на выходе сливной системы из дома.

Не факт, что она будет использоваться постоянно, но в любом климате могут возникнуть экстремальные условия эксплуатации. В этом случае дополнительная возможность подогрева/разморозки труб лишней не будет.

Заключение

Понесенные затраты на греющий кабель для пластиковых трубопроводов и его монтаж позволят значительно сократить расходы на выполнение строительных работ и надежно защитят потребителя от климатических превратностей.

Системы управления греющим кабелем

Практически все системы электрообогрева, кроме самых примитивных, оснащаются набором датчиков температуры, тока, напряжения, управляющими приборами и системами сбора информации. Назначение подсистем управления (далее по тексту системы управления) – не только поддерживать заданный алгоритм работы системы, но и предоставлять обслуживающему персоналу информацию о ее функционировании.

Рассматривая имеющиеся в настоящее время системы управления электрообогревом, можно прийти к парадоксальному выводу: предприятия-заказчики используют в качестве систем управления технологическим процессом самые современные системы от ведущих производителей, а в качестве систем управления электрообогревом используются самые примитивные системы на основе простейших капиллярных термостатов. Однако, в случае взрывозащищенного исполнения, капиллярные термостаты предлагаются производителями за весьма существенные деньги.

Комментарии:

Степаныч

Статья хорошая, но этот кабель никак не предназначен для теплых полов. Разогреть его до какой-нибудь приемлемой температуры не удастся. Только для размораживания и защиты от обледенения. Больше этот кабель ни на что не годится

Трудяга

Дорого и непрактично. Не встречал я еще саморегулирующего кабеля, который нормально работал хотя бы 2-3 года. Со всеми возникают проблемы. В общем, сырая технология, и очень дорогая к тому же.

Оставить комментарий Отменить ответ

Как правильно организовать отопление дачи электричеством

Преимущества и недостатки электрорадиаторов отопления

Преимущества и недостатки кварцевого обогревателя

Обогреваем частный дом с помощью электроотопления

Подключение кабеля

Для самостоятельной установки проводника потребуется строительный фен, нож, бокорез и пассатижи. Перед монтажом кабель подготавливают, на этом этапе используют клеммы, которые продаются вместе с основным материалом. Внутри гильзы есть термоусадочный слой, благодаря которому улучшается качество соединения. Если клеммы нет, то ее заменяют на заглушку, только после этого конец муфты фиксируется.

На этапе подготовки требуется срезать 2 см изоляции и снять оплетку, а затем надеть муфту и нагреть ее феном для усадки. Если появились сомнения в надежности, клемму дополнительно зажимают пассатижами.

В каждом саморегулирующемся нагревательном кабеле есть элемент, который регулирует матрицу. Его предварительно обрезают, чтобы он оказался короче остальных. Этот кабель не фиксируют заглушкой, просто используется термоусадка и клеевой пистолет. Если придется соединять несколько отрезков, то концы предварительно зачищают.

Инструкция по подключению кабеля:

  1. Уберите изоляцию с жил. Одну из них сделайте короче с двух сторон.
  2. Нагрейте их до такой степени, чтобы волоски сцепились в небольшой пучок.
  3. Поставьте термоусадочную трубку.
  4. На концах установите гильзы и зажмите их пассатижами.
  5. Соедините друг с другом трубки и нагрейте их феном, после фиксации закрепите муфту.

Для всех участков трубы потребуется теплоизоляция. Обычно для этого используют минеральную вату, полиуретан или пенопласт. Любым подходящим материалом обматывают трубы, на которых установлен греющий кабель.

Изоляцию подбирают такую, чтобы она не превышала 7 см в толщине. Если проигнорировать этот момент, то на обогрев уйдет больше энергии, а при любом температурном скачке придется угадывать, справится ли система. Здесь многое зависит еще от материала, из которого сделаны трубы. Например, у пластика низкий уровень теплоотдачи, поэтому их обматывают только фольгой.

Инструкция по установке не меняется даже при использовании разных видов греющих кабелей. Некоторые люди в особенно проблемных участках устанавливают проводник сразу внутри и снаружи. Эффективность такой системы обеспечена, но это потребует дополнительных затрат на установку и электроэнергию.

Какой мощности требуется греющий кабель для водопровода

Выбор конкретной мощности изделия зависит от многих факторов, включая регион проживания, принцип прокладки водопровода, диаметр используемых труб, наличие или отсутствие утеплителя и способа монтажа обогревательного элемента (внутри или снаружи трубы). Каждый производитель предлагает подробные характеристики изделия и таблицы, в которых описывается зависимость расхода кабеля на метр трубы. Таблица формируется отдельно для конкретной модели провода (мощности).

При наличии среднего утепления водопровода с использованием пенополистирольной скорлупы 30 мм, при умеренном климате на обогрев каждого метра трубы изнутри достаточно воспользоваться кабелем мощностью 10 Вт/м. При наружном обогреве подойдут изделия мощностью не ниже 17 Вт/м. Чем ближе север, тем выше мощность провода.

Особенности монтажа

• Монтаж кабеля может производиться внутри трубы и снаружи.

• Если установка осуществляется внутри трубы, то на выходе в тройник вкручивается специальная врезка, через которую и выходит кабель. Выводить его через запорную арматуру противопоказано.

• Монтаж в трубе возможен только при соответствующих параметрах трубопровода (не менее 40 мм).

• Один конец кабеля зачищается для соединения с электрическим проводом. Другой – герметизируется.

• Если производится внешний монтаж, то кабель крепится алюминиевым скотчем, после чего поверхность изолируется специальным утеплительным материалом.

• Для обустройства систем антиобледенения следует приобретать изделия с максимальной температурой нагрева 120°С (при мощности 30 Вт/м).

Оборудованная система прослужит длительный период при соблюдении правил установки и эксплуатации.

Регулировка температуры

Мы рассмотрели, до какой температуры нагревается греющий саморегулирующийся кабель, как он монтируется. Осталось выяснить, как ограничить потребление электроэнергии, чтобы при этом не уменьшалась эффективность обогрева. Также нужно разобраться в том, как предотвратить перегрев кабеля.

Лучшим решением будет применение электронного высокочувствительного терморегулятора. Он отключит нагрев при плюсовой температуре. Включение обогрева устанавливается в пределах от +2 °С до +3 °С. Отключение должно осуществляться в диапазоне от +4 °С до +5 °С. Датчик температуры ставится в самом холодном месте трубы. Термореле выносится в дом.

Особое внимание следует обратить на подключение нагревающего кабеля к сети 220 В. Для этого применяется автомат на 1-2 А и УЗО

Греющий кабель при правильном подключении принесет несомненную пользу. Зимой вы не останетесь без воды, независимо от того, какая температура воздуха на улице.
