Классификация светильников по светильникам
Первичная классификация ртутных продуктов основана на давлении внутреннего наполнения.
Расшифровка буквенного обозначения:
- РЛНД – лампы низкого давления;
- РЛВД – модули высокого давления;
- РЛСВД – аппараты очень высокого давления.
К первой группе относятся изделия, имеющие базовое парциальное давление паров ртути в установившемся режиме менее 0,01 МПа. Во втором эта величина варьируется от 0,1 МПа до 1 МПа, а в третьем превышает 1 МПа.
п. 1 – характеристики изделий низкого давления
В перечень ртутных продуктов низкого давления входят линейные и компактные люминесцентные лампы, предназначенные для организации систем домашнего освещения в жилых, офисных и рабочих помещениях.
Они могут быть круглыми, линейными, П-образными и стандартными.
Спектральная цветопередача превосходит традиционные лампы накаливания. По температуре свечения преобладают естественные оттенки.
Устройства упрекают в зависимости от показателей температуры окружающей среды, невозможности обеспечить постоянный ток и эффектом периодической пульсации.
Подробнее об устройстве, преимуществах и недостатках люминесцентных ламп читайте в этой статье.
п. 2 – отличия ламп высокого давления
Основным представителем класса газоразрядных устройств высокого давления являются дуговые ртутные лампы (ДРЛ) общего и узкоспециализированного назначения.

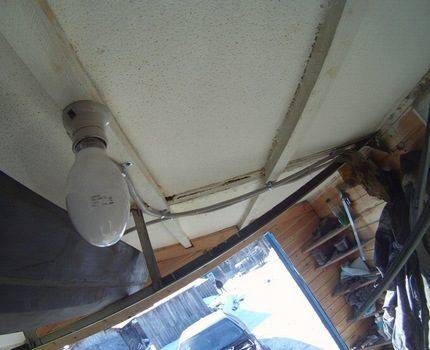

Первые монтируются в модули для организации систем наружного освещения, а вторые используются в некоторых промышленных, медицинских и сельскохозяйственных секторах.
Мощность устройств находится в диапазоне от 50 до 1000 Вт. Лампы подходят для общего освещения автомобильных дорог, дорог, прилегающих территорий, внутренних и внешних территорий, цехов, складов и других объектов, где постоянное пребывание людей не предназначено.
В этот класс также входят более совершенные ртутно-вольфрамовые лампы. Они имеют схожие показатели, но отличаются от простых ртутных ламп тем, что ртутно-вольфрамовые лампы можно правильно подключать к сети без балласта.
Такая возможность обеспечивается вольфрамовой нитью. Он играет одновременно две роли: будучи источником света накаливания, параллельно он также действует как ограничитель электрического тока.
В категорию ртутных ламп также входят дуговые металлогалогенные лампы (ДРИ). Их главное отличие заключается в излучаемых ими специальных добавках, которые значительно повышают эффективность свечения.
Для подключения металлогалогенных ламп к источнику питания в схему необходимо интегрировать дроссельный элемент.
Светильники этого типа актуальны для освещения зданий, исторических мест и архитектурных сооружений, спортивных арен, футбольных полей, магазинов, рекламных площадей и выставочных залов, как внутренних, так и наружных.
Металлогалогенные модули ртути с зеркальным слоем (DRIZ) имеют такие же функции, что и устройства DRI. Однако благодаря плотному слою зеркального покрытия они способны излучать насыщенный световой луч, который может быть направлен в определенную область.
Ртутные кварцевые трубчатые лампы (ДРТ) имеют колбу в форме удлиненного цилиндра, на концах которой расположены рабочие электроды. Они используются для УФ-сушки, ксерокопирования и других узких технологических целей.
п. 3 – нюансы модулей очень высокого давления
Шаровые приборы ртутно-кварцевого типа (ДРШ) относятся к классу ламп очень высокого давления. Особая закругленная форма колбы позволяет ей излучать интенсивное излучение при относительно низкой базовой мощности и компактных размерах.
Сфера применения таких агрегатов намного уже. Обычно они используются в проекционных системах и универсальном лабораторном оборудовании, таком как микроскопы большой мощности.
Описание ртутных ламп и особенности использования
Ртутьсодержащие лампы (РЛ) относятся к газоразрядному типу источников света, внутри которого оптическое излучение в парах ртути генерируется посредством газового разряда.
Несмотря на их опасность ввиду содержания в них паров токсичной ртути большинство предприятий не спешит отказываться от их использования в своей деятельности.
Конструкция прибора включает в себя следующие элементы:
- Стеклянную жаропрочную колбу, с люминофором, нанесенным на ее внутреннюю поверхность. Это позволяет снизить нагрузку на сетчатку глаза, поэтому ртутные лампы считаются одними из самых щадящих.
- Пускоразрядный аппарат или дроссель. Данное устройство необходимо для регуляции сила тока и скорости нагрева газа в колбе.
- Кварцевую горелку с двумя электродами, через которые подается высоковольтный импульс.
- Цоколь, отвечающий за проведения тока посредством соединения с контактами патрона светильника.
Основное отличие в работе газоразрядных ламп по сравнению с другими разновидностями источников света – использование дросселя. Это необходимый элемент безопасный эксплуатации, обеспечивающий регуляцию силы тока, а главное повышение температуры газа, содержащегося внутри колбы. Слишком быстрый нагрев паров ртути может привести к выводу из строя или взрыву прибора. Прежде, чем самому включить данный модуль необходимо ознакомится со схемой его подключения.
Выгоды сотрудничества с нами
Обратившись к нам, получите такие преимущества:
- После переработки отходов даем документы, акты, чеки, подтверждающие законность проведенных процедур
- Каждого клиента курирует персональный менеджер
- У нас низкие цены, скидки клиентам, сотрудничающим с нами на длительной основе.
- Перерабатываем отходы с I по IV класс.
- Можете расплатиться за услуги после обслуживания. Мы не берем предоплаты как делают другие фирмы.
Цена утилизации люминесцентных ламп в Московской области зависит от количества сдаваемых устройств, срочности работ, удаленности объекта и используемой технологии переработки. Корпоративные клиенты получают скидки. По окончании переработки передаем акт утилизации.
Сколько ртути в лампочках
Чтобы понимать есть ли опасность отравления парами ртути при повреждении люминесцентной РЛ, используемой в быту, необходимо иметь представление о ее концентрации в данном типе устройства. Содержание ртути в лампах этого вида варьируется в рамках 3-5 мг.
Безопасным для здоровья человека считается показатель в 0,0003 мг на м³. Если в комнате средней площадью 20-22 м² разбить один такой отечественный прибор, то концентрация паров на 1 м² превысит норму более чем в 300 раз.
В случае повреждения источника света зарубежного производства, степень загрязнения воздуха будет ниже, так как в данных лампочках ртуть входит в состав амальгамы кальция и находится в связанном состоянии, не испаряясь.
Количество ртути в разных видах РЛ
| Вид РЛ | Содержание токсичного металла, мг |
| Дуговая трубчатая ртутная лампа (ДРТ) | 40-65 |
| Компактная люминесцентная лампа | 3-5 |
| Дуговая лампа высокого давления | 75-350 |
| Дуговая лампа натриевая высокого давления | 30-50 |
| Металлогалогенная | 40-60 |
В быту целесообразнее перейти на светодиодные аналоги, которые также экономичны, но при этом более безопасны.
Описание ртутных ламп и особенности использования
Ртутьсодержащие лампы (РЛ) относятся к газоразрядному типу источников света, внутри которого оптическое излучение в парах ртути генерируется посредством газового разряда.
Несмотря на их опасность ввиду содержания в них паров токсичной ртути большинство предприятий не спешит отказываться от их использования в своей деятельности.
Конструкция прибора включает в себя следующие элементы:
- Стеклянную жаропрочную колбу, с люминофором, нанесенным на ее внутреннюю поверхность. Это позволяет снизить нагрузку на сетчатку глаза, поэтому ртутные лампы считаются одними из самых щадящих.
- Пускоразрядный аппарат или дроссель. Данное устройство необходимо для регуляции сила тока и скорости нагрева газа в колбе.
- Кварцевую горелку с двумя электродами, через которые подается высоковольтный импульс.
- Цоколь, отвечающий за проведения тока посредством соединения с контактами патрона светильника.
Основное отличие в работе газоразрядных ламп по сравнению с другими разновидностями источников света – использование дросселя. Это необходимый элемент безопасный эксплуатации, обеспечивающий регуляцию силы тока, а главное повышение температуры газа, содержащегося внутри колбы. Слишком быстрый нагрев паров ртути может привести к выводу из строя или взрыву прибора. Прежде, чем самому включить данный модуль необходимо ознакомится со схемой его подключения.
ДРЛ: характеристики технические
Конструкция ДРЛ:
- стеклянный баллон;
- цоколь резьбовой;
- в центре баллона – ртутно-кварцевая горелка, наполненная аргоном с добавкой капли ртути.
Четырехэлектродные ртутные лампы содержат главные катоды. Расположенные рядом с ними дополнительные катоды подключаются через добавочный угольный резистор к катоду противоположной полярности.
Лампа ДРЛ 125 HQL Е27 Osram, продолжительный период службы – 5000 часов
Ламп ДРЛ Osram ДРЛ 250 Вт MBF-U, продолжительность горения средняя — 20000 часов, для освещения промышленных помещений и улицы
Принцип работы лампы ДРЛ
Каждая горелка состоит из прозрачного тугоплавкого материала (кварцевое стекло, специальные керамические материалы), устойчивого к химическим воздействиям. Закачиваемый внутрь инертный газ точно дозируемый. Дуговой окончательный электроразряд создается путем добавления металлической ртути.
Запуск происходит с помощью зажигающих электродов. При подаче к лампе питающей электроэнергии создается тлеющий разряд между основным электродом и зажигающим, близкорасположенными относительно друг друга.
Техническая характеристика
Общие характеристики люминесцентных ламп следующие:
- срок службы — до 20 000 часов;
- КПД светильника — 40-75%;
- индекс цветопередачи — 80;
- световая эффективность — 80 Лм/Вт;
- средний вес — до 200 грамм;
- нагревание при горении — небольшое;
- устойчивость к вибрациям — средняя;
- электромагнитный шум — есть;
- работают при температуре — от +5 0 С до + 55 0 С;
- пульсация излучения — отсутствует;
- цветовая температура — в границах 2500-6500К;
- специальная утилизация — обязательна.
Вся информация есть на упаковке или на корпусе прибора. Обязательно указывается срок службы, мощность в ваттах, тип цоколя, параметр цветопередачи в Кельвинах.
Самый ходовой цоколь диаметром 27 мм. На упаковке имеет обозначение Е27, есть размер Е12 — в быту встречается очень редко, Е14 — используют для компактных лампочек в осветительных приборах или в холодильниках, Е40 — практически не используется обычными потребителями. Такие применяют в уличном освещении или для больших площадей в промышленных масштабах.
Существуют десятки разновидностей электрических ламп. Для освещения открытых территорий или больших помещений вроде складов и ангаров часто применяются лампы дуговые ртутные люминесцентные (ДРЛ).
О том, как они устроены и на что способны, поговорим в данной статье, тема которой — лампы ДРЛ: характеристики.
Для понимания того, что из себя представляет лампа ДРЛ, полезно ознакомиться с классификацией светильников такого рода. Итак:
- Лампы, работающие за счет образования электрической дуги в газовой среде, называются газоразрядными. В отечественной терминологии их принято обозначать буквосочетанием РЛ (разрядная лампа).
- Все разрядные лампы делятся на три типа: низкого (РЛНД), высокого (РЛВД) и сверхвысокого давления (РЛСВД).
- Те из РЛ, в которых главным переносчиком заряда выступают пары ртути, называются ртутными.
В установившемся режиме парциальное давление паров ртути составляет:
- у ртутных ламп, относящихся к категории РЛНД: менее 100 Па;
- относящихся к категории РЛВД: 100 кПа;
- относящихся к категории РЛСВД: 1 МПа и выше.
Лампы ДРЛ относятся к категории РЛВД. Источником света в ней является горелка — трубка из кварцевого стекла или светопропускающей керамики, заполненная аргоном в строго определенном количестве с добавкой небольшой капли ртути или ртутного соединения, которое в холодном состоянии имеет вид шарика или налета на колбе.
Лампа ДРЛ 1000w
Раньше в подобных лампах устанавливали два электрода. Но при таком исполнении для пробоя газовой среды с целью создания дуги требовалось слишком высокое напряжение. Из-за этого приходилось применять газовый разрядник, который имел гораздо меньший срок службы, чем сама лампа.
Впоследствии стали применять схему с 4-мя электродами: в разных концах лампы устанавливаются один основной и один зажигательный электроды. Напряжение подается одновременно и на основные электроды, и на каждую пару «основной-зажигательный». Газовый промежуток между основным и зажигательным электродами пробивается небольшим напряжением, поскольку он является коротким.
Возникший тлеющий разряд ионизирует газ, в результате чего быстро увеличивается количество частиц, способных переносить заряд. Их присутствие облегчает пробой большого промежутка между основными электродами: здесь также возникает тлеющий разряд, который тут же превращается в дуговой.
Лампа ДРЛ 250 Е40 ртутная высокого давления
Переход на такую систему зажигания позволил вместо недолговечного газового разрядника применять пускорегулирующий дроссель, срок службы которого равен или превосходит срок службы лампы.
Сегодня некоторые импортные лампы выпускаются в 3-электродном исполнении, то есть зажигающий электрод у них всего один. На функциональности светильника это никак не отражается, отказ от 4-го электрода имеет целью только снизить себестоимость.
Электрическая дуга в среде ртутных паров производит ультрафиолетовый свет и видимый зеленовато-белый. Чтобы сбалансировать цветовое содержание света, горелку помещают в колбу, покрытую изнутри особым веществом — люминофором. Под действием ультрафиолетового излучения оно начинает светиться видимым красным светом, который в сочетании с зеленым дает близкое к белому свечение.
Попутно колба обеспечивает теплоизоляцию горелки, вследствие чего та быстрее разгорается.
Топ-5 лучших бюджетных «умных» ламп 2019-2020 г. г.
Как уже упоминалось, бюджетные модели имеют ограниченный функционал. Однако они дают качественное освещение и расходуют мало энергии. Но главной полезной функцией таких устройств является удаленное управление, хотя зона его действия ограничена.
Анализ отзывов пользователей показал, что среди бюджетных вариантов лучшими считаются 5 моделей, характеристики которых приведены ниже.
КОСМОС Smart LEDSD15wA60E2745, E27, A60
Это светодиодная «умная» лампа с грушевидной формой колбы. Мощность составляет 15 Вт. Устройство излучает дневной белый свет на 1 300 люмен. Цветовая температура ─ 4 500 К.
Заявленный производителем срок службы составляет 30 тыс. часов. В устройстве есть функция дистанционного управления и возможность переключения уровня яркости (100, 50 и 10%). Для этого нужно выключить и повторно включить лампу.
Плюсы:
- низкая стоимость;
- большой ресурс работы (30 тыс. часов);
- стандартный типоразмер А60;
- световой поток ─ 1 300 лм;
- функция дистанционного управления.
Минус: небольшой функционал, который ограничивается изменением уровня яркости.
Цена: от 113 рублей.
| Мощность (Вт) | 15 |
| Эквивалент лампы накаливания (Вт) | 135 |
| Тип цоколя | Е27 |
| Вес (г) | 72 |
| Диаметр (мм) | 60 |
Jazzway5005020, E27, T32, 10Вт
Матовая светодиодная лампа с колбой в форме трубки. Мощность устройства составляет 10 Вт, свет дневной белый. Показатель цветовой температуры составляет 4 000 К, а уровень светового потока – 800 лм. Также в модели предусмотрена функция подключения диммера и дистанционное управление.
Плюсы:
- срок службы ─ 30 тыс. часов;
- есть дистанционное управление и возможность подключения диммера;
- цветовая температура ─ 4 000 К.
Минус: интенсивность светового потока 800 лм.
Цена: от 126 рублей.
| Мощность (Вт) | 10 |
| Тип цоколя | Т32 |
| Свет | дневной белый |
| Диаметр (мм) | 37 |
Feron LB-69 (5W) E14 4000K
Эта светодиодная лампа китайского производства отличается необычной формой колбы (свеча на ветру). Благодаря этому модель можно устанавливать в открытые бра и люстры в качестве осветительного прибора и украшения.
Цветовая температура ─ 4 000 К, а световой поток – 550 лм. Угол рассеивания составляет 270 градусов, поэтому лампу можно устанавливать даже в больших помещениях.
Плюсы:
- оригинальный дизайн колбы;
- естественный прозрачный свет;
- угол рассеивания ─ 270 градусов.
Минус: небольшой уровень светового потока (550 лм).
Цена: от 140 рублей.
| Мощность (Вт) | 5 |
| Цветовая температура (К) | 4 000 |
| Тип цоколя | Е14 |
| Диаметр (мм) | 35 |
LED-DIM A60 10 Вт 3000K E27
Мощность этой светодиодной лампа составляет 10 Вт, свет эквивалентен 75-ваттной лампе накаливания. Устройство оснащено цоколем Е27 и предназначено для установки в светильники, подключенные к электропитанию 220 В. Цветовая температура – 3 000 К, а цвет свечения – белый теплый. В комплексе со световым потоком на 840 лм «умная» лампа подходит для установки в бра и торшерах. Форма колбы стандартная грушевидная.
Плюсы:
- есть функция диммирования (управление яркостью свечения);
- широкий диапазон диммирования (25-100%);
- цветовая температура ─ 3 000 К.
Минусы:
- совместима не со всеми диммерами;
- не предназначена для установки в закрытых светильниках.
Цена: от 240 рублей.
| Мощность (Вт) | 10 |
| Эквивалент лампы накаливания (Вт) | 75 |
| Тип цоколя | Е27 |
| Длина (мм) | 60 |
INTERSTEP MLB 650
Это «умная» светодиодная лампа на 6,5 Вт и 550 лм с цоколем Е27. Управление дистанционное, через Bluetooth или приложения для Android и iOS. Отличительная особенность лампочки заключается во встроенной подсветке на 16 млн цветов, причем для освещения комнаты можно выбирать любой оттенок.
Лампа запоминает последнюю настройку цвета, поменять которую можно через смартфон или планшет. Угол светового потока составляет 270 градусов, поэтому устройство можно устанавливать даже в больших помещениях.
Плюсы:
- угол светового потока ─ 270 градусов;
- управление через Bluetooth или мобильное приложение;
- 16 млн. вариантов цветов для подсветки;
- зона действия – 20 м.
Минусы пользователями не обнаружены.
Цена: от 450 рублей.
| Мощность (Вт) | 6,5 |
| Световой поток (лм) | 550 |
| Тип цоколя | Е27 |
| Вес (г) | 110 |

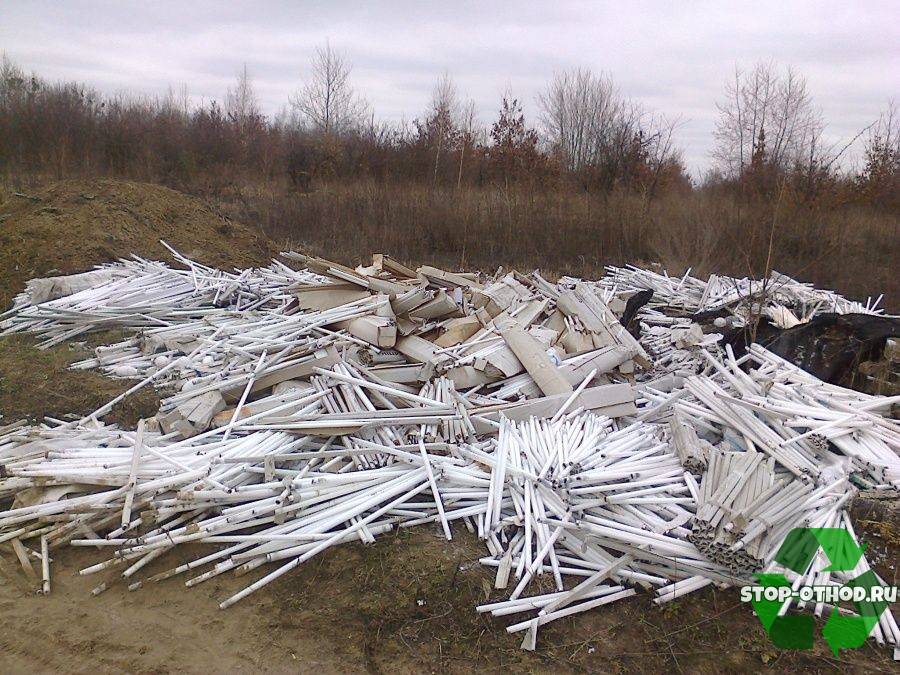

Порядок обезвреживания и использования
Самостоятельная транспортировка отходов потребителем допускается только до первичной точки сбора (склада временного хранения).
Изделия находятся в неповрежденных емкостях, которые обеспечивают полную сохранность отходов при транспортировке.
Согласно правилам обращения с отходами утилизацию ртутьсодержащих светильников имеет право осуществлять только специализированными предприятиями, которые осуществляют обезвреживание методами, не нарушающими санитарно-гигиенические и экологические нормы.
- Утилизация ртутьсодержащих ламп производится на территории лицензированной фирмы.
- Метод переработки выбирает утилизатор, это может быть термическая демеркуризация, амальгамирование, проточная продувка и т.д.
- Если у потребителя ртутьсодержащих ламп возникла аварийная ситуация (появление боя газоразрядного изделия), обеззараживание может проводиться самостоятельно. Для этого у организаций имеются демеркуризационные комплекты. Физическим лицам запрещается самостоятельно пытаться убрать загрязнение.
- Утилизаторы ведут отчетность по переработанным и взятым на утилизацию ртутьсодержащим изделиям. После обезвреживания, ртутьсодержащие вещества передаются заинтересованному потребителю.
Обзор лучших моделей на рынке
Поскольку лампочки, содержащие ядовитую ртуть, в основном используются в системах наружного освещения, внутренних промышленных и технических помещений и очень редко используются в быту, их внешний вид не является оригинальным.
Поместите n. 1 – Лампочки под брендом Osram
Известные бренды также придерживаются классики и не считают нужным придавать устройствам необычную форму и сложную конфигурацию.
Модули Mercury HQL Standart, производимые на заводах Osram, надежны и не боятся интенсивных эксплуатационных нагрузок. Диапазон мощности очень широк и начинается с 50 Вт и заканчивается на 1000 Вт.
Для правильного подключения ламп и последующей нормальной работы необходимо установить балласт.
Изготовлены изделия с каплевидной непрозрачной колбой, снабженной люминофорным покрытием и цоколем E27 / E40. Внутренняя горелка сделана из прочного кварца.
Устройства с меньшей мощностью, до 125 Вт, излучают нейтральный белый свет, а модули мощностью 250 Вт и выше излучают немного больше естественного дневного света.
Лампы Osram, выполненные на ртутно-вольфрамовой основе, по всем характеристикам превосходят обычные газоразрядные лампы. Их срок службы намного больше, а область их применения шире. Второй параметр обусловлен улучшением спектра излучения цветов модулей.
Обладая мощностью 160 Вт, изделия излучают 3600 К света, что близко к диапазону теплых. Более белый оттенок 3800K дают лампы мощностью 250 Вт, а всего 500 Вт обеспечивают нейтральное белое свечение 4000 К.
Такие модули подходят для создания привлекательного, яркого и эффектного освещения в парках, открытых пространствах и аллеях центра города, пешеходных зонах, концертных залах и других местах массового, но не постоянного проживания людей.
Место # 2 – ассортимент Philips
Ртутьсодержащие лампы Philips входят в серию HPL-N. Это простые газоразрядные модули высокого давления с 1 или 2 вспомогательными электродами.
В основном их используют для организации наружного освещения открытых территорий, прилегающих территорий и других мест подобного плана.
Особенность изделий в том, что они не теряют время на включение и сразу с момента активации обеспечивают равномерное, яркое и качественное освещение помещения.
Каплевидная матовая колба выпускается в двух вариантах:
- SG – стекло легкоплавкое с трехслойным люминофорным покрытием;
- HG – тугоплавкое стекло, иногда содержащее кварц, – обладает большей устойчивостью к высоким температурам.
Элементы SG используются для ламп малой и средней мощности, а элементы HG используются в модулях от 500 Вт до 1000 Вт.
Диапазон оттенков источников света составляет 3900-4200 К. Эти цифры указывают на нейтральный оттенок свечения, близкий к естественному. Гарантия бренда дается на 1 год.
Серия ML включает инновационные ртутно-вольфрамовые лампы с люминофорным покрытием внутренней трубки. Их отличительная особенность – однородный, насыщенный и яркий световой поток с высокой цветопередачей.
Доступен с разъемом E27 / E40 и базовой мощностью 100, 160, 250 и 500 Вт.
Температура светового потока колеблется в пределах 3400–3700 К. Лампы этого типа можно назвать одними из самых теплых в своем классе. Их удобно использовать не только для уличного освещения, но и для крупных магазинов, концертных залов и торговых центров.
Место №3 – Брендовые предложения Delux
Молодой и перспективный украинский бренд Delux, зарегистрированный в 2005 году, успешно конкурирует с зарубежными производителями. Основные предприятия бренда расположены на промышленных площадках Китая.
Высокий уровень исполнения и безупречное качество сборки делают лампы Делюкс актуальными и востребованными.
Стандартные изделия представлены линейкой GGY и предназначены для эффективного использования вне помещений. Колба рабочая имеет слегка вытянутую каплевидную форму.
Металлическое основание E27 доступно для моделей мощностью 125 Вт. Остальные продукты комплектуются цоколем / розеткой E40. Их диапазон мощности составляет от 250 до 1000 Вт.
Самая современная серия ртутно-вольфрамовых устройств GYZ включает модули E27 / E40 с рабочей мощностью 160, 250 и 500 Вт.
Эти продукты надежны и служат долго, постоянно генерируя плотный и богатый световой поток с оптимальным уровнем цветопередачи.
Требования по утилизации ртутных приборов
Бездумно выбрасывать отработанные или бракованные ртутьсодержащие лампочки нельзя. Приборы с поврежденной колбой являются серьезной угрозой здоровью человека и экологии в целом, потому нуждаются в специфической утилизации.
Вопрос о порядке утилизации небезопасных отходов актуален как для владельцев предприятий, так и для обычных жителей. Переработкой ртутных ламп занимаются организации, получившие соответствующую лицензию.
Предприятие заключает с такой фирмой договор на обслуживание. По заявке представитель утилизирующей компании выезжает на объект, производит сбор и вывоз ламп для последующего обеззараживания и переработки. Ориентировочная стоимость услуги – 0,5 у.е за один осветительный прибор.
Если выброс ртутьсодержащих ламп предприятиями как-то контролируется органами надзора, то соблюдение правил утилизации населением – личная ответственность граждан.
К сожалению, из-за низкой осведомленности далеко не каждый пользователь ртутных ламп осознает возможные последствия попадания ртутных паров в окружающую атмосферу.
Все виды энергосберегающих ламп детально описаны в следующей статье, в которой рассмотрены принципы действия, выполнено сравнение приборов, дана упрощенная экономическая оценка.
Приложение 2 (справочное). Технические характеристики ртутьсодержащих ламп.
Лампы люминесцентные Российского производства
| Лампы люминесцентные низкого давления представляют собойстеклянную цилиндрическую трубку-колбу, внутренняя поверхностькоторой покрыта люминофором. По обоим концам лампы впаиваютсяножки с катодами. Основным источником оптического излучения влюминесцентных лампах является слой люминесцирующего вещества(люминофора), возбуждаемого ультрафиолетовым излучениемэлектрического разряда в парах ртути. Люминесцентные лампы имеют внесколько раз большую световую отдачу, чем лампынакаливания. |
| Маркировка люминесцентных ламп: Л – люминесцентная |
Технические характеристики ламп люминесцентных серии ЛБ, ЛД
| Наименование | Мощность, Вт | Ток, А | Напряжение, В | Габаритные размеры, мм | ||
| D | L | L1 | ||||
| ЛД-18 | 18 | 0,37 | 57 | 26 | 604 | 589,8 |
| ЛБ-18 | 18 | 0,37 | 57 | 26 | 604 | 589,8 |
| ЛД-20 | 20 | 0,37 | 57 | 38 | 604 | 589,8 |
| ЛБ-20 | 20 | 0,37 | 57 | 38 | 604 | 589,8 |
| ЛД-36 | 36 | 0,43 | 103 | 26 | 1213,6 | 1199,4 |
| ЛБ-36 | 36 | 0,43 | 103 | 26 | 1213,6 | 1199,4 |
| ЛД-40 | 40 | 0,43 | 103 | 38 | 1213,6 | 1199,4 |
| ЛБ-40 | 40 | 0,43 | 103 | 38 | 1213,6 | 1199,4 |
| ЛД-65 | 65 | 0,67 | 110 | 38 | 1514,2 | 1500 |
| ЛБ-65 | 65 | 0,67 | 110 | 38 | 1514,2 | 1500 |
| ЛД-80 | 80 | 0,87 | 99 | 38 | 1514,2 | 1500 |
| ЛБ-80 | 80 | 0,87 | 99 | 38 | 1514,2 | 1500 |
Технические характеристики люминесцентных ламп фирмы OSRAM (Германия) 438
| Название | Мощность, Вт | Габаритные размеры, мм | |
| D | L | ||
| LUMILUX L 15/640 | 15 | 26 | 438 |
| LUMILUX L 15/765 | 15 | 438 | |
| LUMILUX L 18/640 | 18 | 590 | |
| LUMILUX L 18/765 | 18 | 590 | |
| LUMILUX L30/640 | 30 | 900 | |
| LUMILUX L30/765 | 30 | 900 | |
| LUMILUX L36/640 | 36 | 1200 | |
| LUMILUX L36/765 | 36 | 1200 | |
| LUMILUX L58/640 | 58 | 1500 | |
| LUMILUX L58/765 | 58 | 1500 |
Дуговые ртутные лампы типа ДРЛ
|
Дуговые ртутные |
Технические характеристики дуговых ртутных ламп типа ДРЛ
| Тип лампы | Напряжение (В) | Мощность (Вт) | Размеры, не более (мм) | Тип цоколя | |
| L | D | ||||
| ДРЛ 50(15) | 95 | 50 | 130 | 56 | Е27 |
| ДРЛ 80(15) | 115 | 80 | 166 | 71 | Е27 |
| ДРЛ 125(6) | 125 | 125 | 178 | 76 | Е27 |
| ДРЛ 125(8) | 125 | 125 | 178 | 76 | Е27 |
| ДРЛ 125(10) | 125 | 125 | 178 | 76 | Е27 |
| ДРЛ 125(15) | 125 | 125 | 178 | 76 | Е27 |
| ДРЛ 125 ХЛ1 | 135 | 125 | 178 | 76 | Е27 |
| ДРЛ 250(6)-4 | 130 | 250 | 228 | 91 | Е40 |
| ДРЛ 250(8) | 130 | 250 | 228 | 91 | Е40 |
| ДРЛ 250(10)-4 | 130 | 250 | 228 | 91 | Е40 |
| ДРЛ 250(14)-4 | 130 | 250 | 228 | 91 | Е40 |
| ДРЛ 250 ХЛ1 | 130 | 250 | 228 | 91 | Е40 |
| ДРЛ 400(6)-4 | 135 | 400 | 228 | 122 | Е40 |
| ДРЛ 400(8) | 135 | 400 | 228 | 122 | Е40 |
| ДРЛ 400(8) | 135 | 400 | 292 | 122 | Е40 |
| ДРЛ 400(10)-4 | 135 | 400 | 292 | 122 | Е40 |
| ДРЛ 400(12)-4 | 135 | 400 | 292 | 122 | Е40 |
| ДРЛ 400 ХЛ1 | 135 | 400 | 292 | 122 | Е40 |
| ДРЛ 700(6)-3 | 140 | 700 | 357 | 152 | Е40 |
| ДРЛ 700(8) | 140 | 700 | 357 | 152 | Е40 |
| ДРЛ 700(10)-3 | 140 | 700 | 357 | 152 | Е40 |
| ДРЛ 700(12)-3 | 140 | 700 | 357 | 152 | Е40 |
| ДРЛ 1000 (6)-3 | 145 | 1000 | 411 | 167 | Е40 |
| ДРЛ 1000(8) | 145 | 1000 | 411 | 167 | Е40 |
| ДРЛ 1000(10)-3 | 145 | 1000 | 411 | 167 | Е40 |
| ДРЛ 1000(12)-3 | 145 | 1000 | 411 | 167 | Е40 |
| ДРЛР 125 | 125 | 125 | 190 | 127 | Е27 |
| ДРЛФ 400-1 | 135 | 400 | 350 | 152 | Е40 |
| ДРЛФ 400-2 | 135 | 400 | 292 | 122 | Е40 |
Приблизительный объем 1-ой
ртутной лампы можно найти по формуле объема цилиндра:
.
Объем всех образовавшихся
отработанных ртутьсодержащих ламп:
,
где радиус r = D/2,
длина
h = L,
.
Страница:
Посмотреть “Инструкцию по обращению с ртутными лампами, люминесцентными ртутьсодержащими трубками отработанными и браком” в формате pdf.
Основные выводы
Какие только виды источников света не присутствуют сегодня на рынке, и все-таки ртутные лампы не спешат уступать свое место ближайшим конкурентам-светодиодам.
- Данный вид устройств может применяться во множестве областей жизнедеятельности человека.
- Экономичность, долгий срок службы, качественная светоотдача и низкая стоимость – вот главные конкурентные преимущества РЛ.
- Благодаря разнообразию в спектрах излучения этот тип устройств наиболее часто применяется при подсветке зданий и сооружений.
- Почти для каждой области разработан свой вид ДРЛ.
- Утилизация приборов возможна только специальными лицензированными организациями, так как ртутные лампы относятся к отходам класса опасности I.
Окончательной альтернативы ДРЛ сегодня нет, а значит, они еще какое-то время будут все так же отлично выполнять свои функции на наших улицах, стадионах и предприятиях.
Основные выводы
Какие только виды источников света не присутствуют сегодня на рынке, и все-таки ртутные лампы не спешат уступать свое место ближайшим конкурентам-светодиодам.
- Данный вид устройств может применяться во множестве областей жизнедеятельности человека.
- Экономичность, долгий срок службы, качественная светоотдача и низкая стоимость – вот главные конкурентные преимущества РЛ.
- Благодаря разнообразию в спектрах излучения этот тип устройств наиболее часто применяется при подсветке зданий и сооружений.
- Почти для каждой области разработан свой вид ДРЛ.
- Утилизация приборов возможна только специальными лицензированными организациями, так как ртутные лампы относятся к отходам класса опасности I.
Окончательной альтернативы ДРЛ сегодня нет, а значит, они еще какое-то время будут все так же отлично выполнять свои функции на наших улицах, стадионах и предприятиях.
