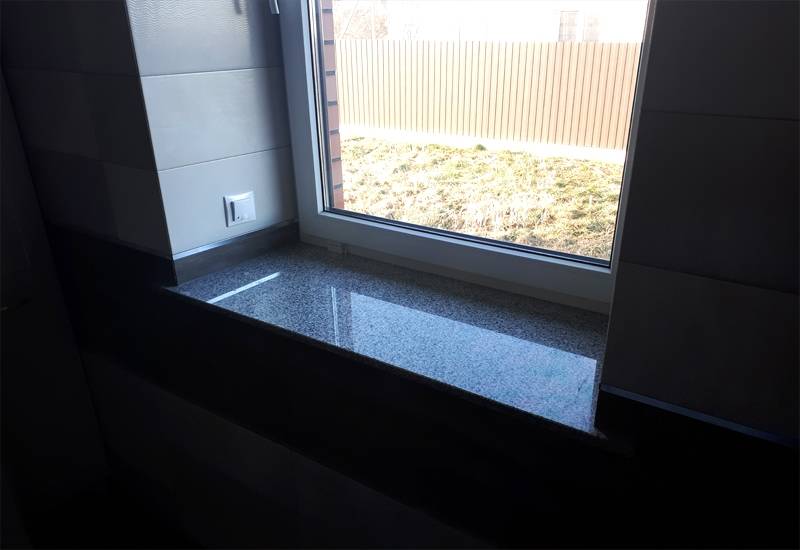

Зачем розетка на откосе
Мы не знаем точно, кто первым догадался разместить розетку на откосе. Но уже многие убедились, что это удобно! Дело в том, что при правильном монтаже на окнах самое место для подключения электроприборов.
Подоконник часто используется как место хранения бытовой техники. Кофеварка или чайник, тостер, вентилятор или озонатор — да мало ли что найдёт себе место на подоконнике! Так они будут под рукой и в то же время не займут место на рабочей поверхности.
Но если подключить к откосу дополнительную розетку, бытовые приборы можно не просто хранить на подоконнике! Их в любой момент можно включить и использовать по назначению.
Электроточки в пластиковых откосах
Всё больше и больше клиентов оконных компаний изъявляют желание оборудовать оконный откос розеткой или выключателем. Такое решение целесообразно во многих отношениях, разумеется, если соблюдены все требования к безопасности монтажа электрофурнитуры. Рассмотрим важнейшие аспекты интегрирования розеток и выключателей в оконную конструкцию.

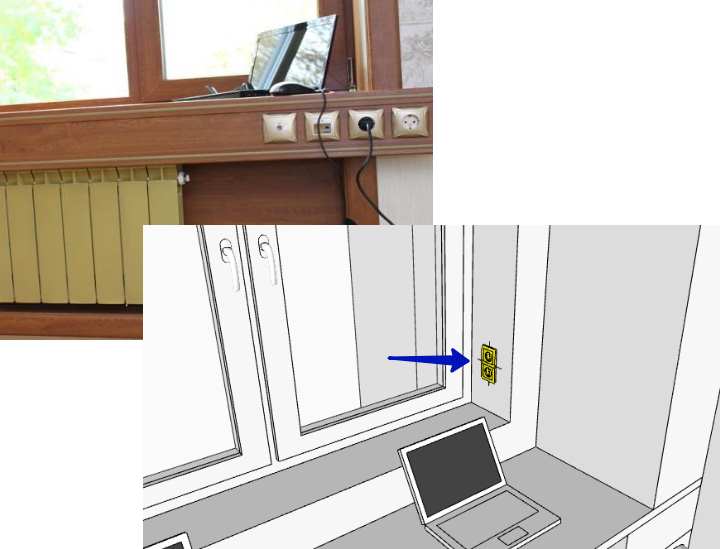

Чем хороша электроточка в оконном откосе?
Современные пластиковые окна гораздо более функциональны, чем СПК старого образца. В частности, это достигается благодаря установке широких подоконников, иногда полноценно выполняющих роль столешниц. В наши дни хороший подоконник всё чаще становится удобным местом для установки негабаритных электроприборов или запитанных от электричества аксессуаров – чайников, электроламп, увлажнителей воздуха, жалюзи с электроприводом и многое другое. Кроме приборов, которые получают на подоконнике «постоянную прописку», оконную электроточку нередко применяют для кратковременного подключения различных устройств, например, для подзарядки мобильных телефонов и планшетов. Это очень удобно, ведь пространство возле окон не загромождается мебелью, так что гаджеты остаются на виду и в пределах досягаемости. Розетка в откосе незаменима в новогодние праздники – тем, кто любит устраивать иллюминацию на окнах, не найти лучшего места для подключения гирлянд.
Если оконный проём оборудован локальным освещением, то самым подходящим местом для выключателя будет всё тот же откос. Дублирующий выключатель верхнего освещения будет не лишним и в тех случаях, когда рядом с окном находится, например, спальное или рабочее место – у обитателей квартиры отпадёт необходимость идти к входу в комнату для того, чтобы выключить верхний свет.
Насколько безопасно размещение электроточек в откосах?
Вопрос безопасности оконных электроточек возникает у пользователей вполне закономерно – многих интересует, не произойдёт ли замыкание электропроводки при контакте с конденсатом, ведь на окне может накапливаться влага.
Специалисты комментируют ситуацию следующим образом: вода сама по себе не является проводником электрического тока, его проводят растворённые в ней вещества, в частности, соли. В помещениях с повышенной влажностью на контактах может оседать конденсат, но, во-первых, в оконных электроточках он образуется примерно в том же ничтожно малом количестве, что и в стенных, а во-вторых – это фактически дистиллированная вода, лишённая проводящих ток примесей. Температура воздуха в местах установки выключателей и розеток такая же, как в помещении, то есть разница температур, являющаяся главным условием для выпадения конденсата, отсутствует.
Ещё один повод для опасений: не зальёт ли дождь оконную розетку, если окна ПВХ будут открыты. В данном случае речь идет исключительно об электроточках, установленных возле открывающихся створок. Но оконные створки практически всегда открываются внутрь, заслоняя собой розетку или выключатель, значит, дождь не несёт для оконных электроточек никакой угрозы. К тому же дождь – это та же дистиллированная вода, не способная вызвать замыкание.
Не стоит бояться также возгорания оконного откоса в случае нагревания электрических контактов – эту угрозу предотвращает современная автоматика, срабатывающая ещё до того, как контакты и кабель достигнут пожароопасных температур. Кроме того, для отделки оконных откосов обычно используют пожаростойкие материалы, куда более безопасные, чем те же обои.
Итак, мы видим, что оконная электроточка не более опасна, чем стенная, но, разумеется, только тогда, когда её монтаж выполнен с соблюдением всех норм и стандартов.
Установка розеток и выключателей в откосах
Оборудовать пластиковые окна электроточками не так уж сложно, но доверить решение этой задачи необходимо, конечно же, мастеру, имеющему допуск к работе с электропроводкой. Особых нюансов здесь нет, порядок работы в основном остаётся таким же, как и при установке розеток и выключателей в любых других местах. Вывод электроточек в тех или иных местах необходимо планировать заранее, поэтому питающий кабель, спрятанный за гипсокартонной фальшь-стеной, должен быть выведен к старому откосу ещё на этапе монтажа электропроводки. Новые откосы устанавливаются уже после того, как завершены все работы по оформлению гипсокартонной стены.
Откосы вырезают, примеряют, затем на их заднюю сторону наносят монтажную пену. После того как пена немного затвердеет, откос снова примеряют, прижимая к будущему месту фиксации. Если плотно прижать откос невозможно – количество нанесённой пены корректируют, приминая или подрезая её.
Как установить розетки на оконных откосах
Современные технологии бестактно вторгаются в нашу жизнь как на работе, так и в быту. Еще совсем недавно во всех квартирах стояли деревянные окна, которые приходилось каждый год красить краской, белить откосы и заклеивать мелкие трещинки на зиму. В то время казалось, что это норма и иначе быть не может. Сейчас розетки в откосах – это не прихоть, а необходимость.
В настоящее время это немыслимо представить. После появления окон ПВХ изменилась ситуация, люди почувствовали удобство и комфорт, а также невозможность жизни без таких окон. А красиво оформленные оконные откосы и широкий подоконник гармонично дополнили эту картину.
Инструменты и материалы
Набор инструментов будет зависеть от нескольких факторов
- Какой прибор будет устанавливаться – накладной или встроенный.
- Какой тип проводки используется – внутренняя или внешняя.
- Какой материал стены, на которой устанавливается изделие.
Что понадобится для монтажа
- Сами розетки или выключатели.
- Соединительные электропровода, рассчитанные на соответствующую мощность энергопотребления.
- Индикатор или тестер для проверки напряжения в сети.
- Отвёртки – плоская, крестовая.
- Кусачки или плоскогубцы для обрезания проводов по размеру.
- Нож или строительный резак для зачистки изоляции.
- Линейка, карандаш или перманентный маркер для разметки стены перед монтажом.
Дополнительно
- Диэлектрические защитные пластины для монтажа внешних розеток.
- Накладные кабель-каналы для защиты внешней электропроводки.
- Цементный или гипсовый раствор для фиксации провода в стенной канавке (для скрытой проводки).
Установка розеток и выключателей в панельном доме
В панельном доме есть особенности:
По открытому способу сделать проводку, и соответственно при такой прокладке розетки торчат от стены и ничего высверливать не нужно. Закрытая проводка. В панельном доме (кирпичном тоже) крепкий бетон и для того, чтобы выполнить скрытую проводку необходимо сделать штробы (желательно штроборезом)
Для внутренней проводки важно прокладывать кабель в гофре, чтобы он не был подвержен динамическим изменениям в здании (если здание проседает или его поведет). Прокладка внутренней проводки требует штробирования стены
Электрокабеля, помещённые в гофрированный шланг укладываются в штробы. Затем они помещаются в монтажную коробку
Прокладка внутренней проводки требует штробирования стены. Электрокабеля, помещённые в гофрированный шланг укладываются в штробы. Затем они помещаются в монтажную коробку.
Фиксируются коробки гипсовым раствором. Затем необходимо дать время раствору просохнуть, и продолжить процесс подключения электроарматуры.
Зачем это нужно. Плюсы и минусы
Специалисты утверждают, что устанавливать розетку в оконный откос имеет смысл только в нескольких случаях:
- если в квартире есть очень широкий подоконник, который можно использовать в качестве рабочей зоны или столешницы;
- в маленьких помещениях (особенно на кухнях), где нужно экономно использовать каждый сантиметр свободного пространства;
- в тех случаях, когда стол находится рядом с окном, и имеется возможность использовать подоконник в качестве довольно просторной дополнительной полки.
Поэтому перед установкой розеток в откосы владельцам квартир, домов и дач нужно серьезно подумать о том, а стоит ли «овчинка выделки», особенно в тех случаях, когда особых планов по использованию подоконников нет в настоящем времени и не предвидится в ближайшем будущем. Ведь есть у этого модного тренда и негативные моменты.
Во-первых, устанавливать розетку на слишком узкий подоконник, особенно в тех случаях, когда рядом нет столов, тумбочек, комодов и прочих предметов обстановки, не имеет смысла в подавляющем большинстве случаев. Правда есть и исключение. Монтаж такой розетки будет вполне уместен в небольшом помещении, где трудно найти свободное местечко для зарядки мобильных гаджетов.
Во-вторых, при монтаже розетки в откос довольно часто возникают проблемы с нормальным использованием окна, которое будет сложно открывать и закрывать. Мешать этому процессу будет не только бытовая техника, установленная на подоконнике и в непосредственной близости от него, но и сами розетки, а также вилки и провода.
В-третьих, все мы не без изъяна. Поэтому при проветривании комнаты можем напрочь позабыть о том, что на подоконнике заряжается дорогостоящий смартфон, который грохнется на пол при резком открывании оконной створки. Аналогичным способом можно случайно вывести из строя и зарядное устройство.
Эти моменты нужно обязательно учитывать перед принятием окончательного решения. Просто заранее найдите оптимальное положение для розетки, при котором оконные створки будут свободно открываться и закрываться, не причиняя ущерба бытовой технике и проводам.
Подключение розеток шлейфом
Основной нюанс, который вызывает жаркие споры у электриков – можно ли подключать розетку шлейфом? И в этом вопросе многие разделились на 3 лагеря:
категорически нельзя
можно в отдельных случаях
можно всегда, если позволяет конструкция розетки
У большинства современных розеток, всегда имеются по две клеммы на каждый провод: фаза-ноль-земля. Итого 6 контактов.
Предполагается, что в проходном подрозетнике все шесть концов проводов (3 приходящих+3 отходящих) можно спокойно завести в клеммы, зажать и быть уверенным, что все сделано правильно.
Однако есть пункт правил ПУЭ п.1.7.144, который гласит:
То есть, фазные и нейтральные рабочие проводники подключаются шлейфом без проблем, а вот для заземляющего, как считают приверженцы категорического запрета, это недопустимо.
Для него необходимо делать именно ответвление. Более того, желательно выполнить его безвинтовым способом, чтобы не приходилось в дальнейшем обслуживать (подтягивать). А это значит – гильзование опрессовкой, либо пайка или сварка.
Проще и удобнее всего это проделать методом опрессовки. Складываете итоговое сечение трех жил, которые будут соединяться опрессовкой и подбираете соответствующую гильзу.
Например, у вас кабель питания 3*2,5мм2. Приходящая жила 2,5мм2+ответвление на розетку 2,5мм2+отходящая жила кабеля на соседнюю розетку 2,5мм2. Итого теоретически – 7,5мм2.
Ввиду того, что фактическое сечение жил не всегда соответствует заявленному, да и прослабление контактов здесь не допустимо, подбирайте гильзу немного меньшего сечения чем расчетное – ГМЛ-6.
Заводите жилку в гильзу и обжимаете пресс клещами.
Лишнюю длину гильзы всегда откусывайте, чтобы не занимала свободное пространство в подрозетнике.
Получившееся в итоге соединение, лучше всего защитить термоусаживаемой трубкой.
Хотя конечно никто не запрещает и наложить несколько слоев качественной изоленты.
Особенно если у вас мощный термофен, без плавной регулировки температуры. С таким аппаратом можно ненароком и поплавить отдельные части подрозетника.
Питание на нижнюю, приходит с верхней. Если произойдет обрыв или нарушение заземляющего контакта в самой первой из них, то автоматически ”земля” исчезнет и на остальных.
Что категорически недопустимо.
Однако многие электрики уверены, что запрет на такое шлейфование относится только к розеткам, находящимся в разных блоках, на удалении друг от друга. И это правило никоим образом не касается двойных розеток, расположенных в одном блоке, объединенных единой рамкой.
То есть фактически, такой блок представляет из себя некий разъем, имеющий единый корпус. А значит, его можно рассматривать как единое электроустановочное изделие.
Подобным образом изготовлено большинство двойников-тройников и даже удлинителей.
Вы не сможете разобрать единое изделие, не отключив вилки из соседних разъемов. А раз вы эти вилки отключили, то и разрыв заземляющего проводника в самой первой точке ни на что не повлияет.
А вот если розеточные блоки располагаются вдали друг от друга, и не имеют общего корпуса, то соединять их шлейфом категорически нельзя.
Ну и третьи трактователи пункта правил ПУЭ 1.7.144 резонного замечают, что в самом ПУЭ, ничего не сказано о запрете ”шлейфов”. Там даже такого понятия для розеток нет.
Там говорится, что «Pe» проводник должен быть электрически неразрывным (суть именно в этом слове – электрически). И что нельзя включать токопроводящие элементы устройства последовательно в цепь заземляющего проводника.
Ни того, ни другого в шлейфе нет. В большинстве таких розеток под одну клемму, сразу зажимаются оба проводника. Причем допустимым способом (винтовым или пружинным).
Вот если бы в розетке вход земли был с одной стороны, а выход с другой (из-под другого независимого контакта), тогда да – нельзя! Более того, ПУЭ не рассматривает контакты розетки как открытые проводящие части, поэтому п.1.7.144 здесь даже не причем.
Даже если вы будете вынуждены произвести демонтаж одной из зашлейфованных розеток таким способом, то кроме защитного провода, вы по любому разорвете фазный и нулевой проводники.
Какое из этих мнений верно и как монтировать вам?
Если вы делаете, что называется для себя и “на века”, чтобы не заглядывать в подрозетник десятки лет, то ставьте гильзу и выполняйте ответвление, а не шлейф.
Ну а если вы твердо убеждены, что шлейф вовсе не является нарушением, и не зря производители розеток изначально заложили возможность такого подключения в своих изделиях, то у себя дома вы вольны поступать так, как сторонники второго и третьего способов.
В конце концов, это ваш собственный дом, и никто не вправе вам запрещать поступать так, а не иначе.
Монтирование розеток
Скрытая проводка — наиболее сложный способ выведения линии на балкон. Для монтажа придется сделать штробу от ближней к балкону розетки в доме, поэтому рекомендуется прокладывать отверстия на этапе ремонта.
Устанавливать розетку нужно следующим образом:
- Найти точку, где будет место будущей розетки. Устройство должно располагаться на 70 – 80 см от пола.
- Просверлить отверстие перфоратором, дрелью. Вначале использовать самый мелкий бур, затем углубить дырку в стене буром более крупного размера и расширить нишу особой круглой насадкой для подрозетников.
- Высверлить отверстие в стене между балконом и комнатой для выведения проводов.
- Заложить в заготовленное место гофротрубу, выполненную из пожаробезопасных материалов.
- Обесточить квартиру. При помощи тестера удостовериться, что электричество в сети отсутствует.
- Проложить провода по кабель-каналу/штробе в стене (в зависимости от выбранного варианта прокладки проводки). Оставить в месте будущей электророзетки провод нужно не менее 5 см длиной, иначе не получится подключить контакты.
- Кабель-канал закрыть крышкой (можно сделать позже), провода в штробе надежно закрепить дюбелями, скобками.
Этот этап завершает подготовительные мероприятия, далее можно устанавливать собственно розетку. Сделать это нужно правильно, что поможет избежать накладок в работе и короткого замыкания.
Порядок действий следующий:
- Приложить к высверленному отверстию подрозетник.
- Снять изоляцию с концов проводов (на 1 см), стараясь не повредить жилы.
- Завести в контакты провода, закрепить специальными винтами на рабочей части розетки (внешнюю панель нужно предварительно снять).
- Если сечение проводов разное, следует делать подключение при помощи специальных клемм.
- Закрепить электророзетку саморезами.
- Установить внешнюю планку.
После включения света и проверки нового устройства на работоспособность следует аккуратно заштукатурить дырки и сколы на балконе.
После проведения электричества на балкон там можно монтировать освещение. Выключатель проще располагать в комнате, чтобы включать свет на лоджии с удобством.

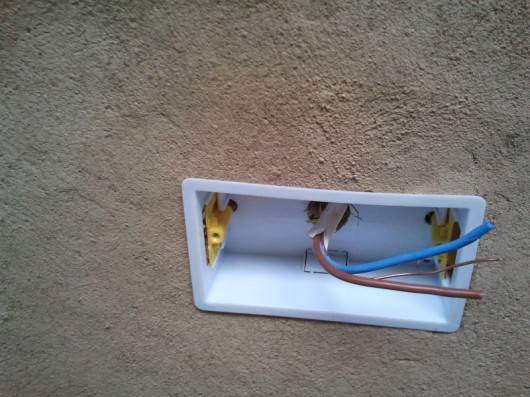

Как и чем отделать место под установку подрозетника
Многие сталкиваются с некоторыми проблемами при установке подрозетников. В обычном случае места будущего монтажа первым делом резмечаются. Стандартное расстояние между розетками составляет 71 мм. Начнем с простого случая, когда узел включает в себя лишь один элемент. Процесс выполнения технологических операций выглядит следующим образом:
- Необходимо найти и отметить на стене центральную точку расположения будущей розетки.
- В этом месте перфоратором высверливается отверстие немного глубже, нежели размеры подрозетника.
- Специальным сверлом фростнера (специальной коронкой), предназначенным для работы по бетону, выполняется круглое углубление нужной формы.
- Подрозетник крепится на раствор цемента, выравнивается, и все последующие работы выполняются уже после отвердевания участка.
Расположение розеток
В случае со штукатуркой, рассмотренном выше, особых сложностей не возникает. Материал отделки достаточно мягкий, а потому сверлить его одно удовольствие. Не должно возникать особых проблем и с кирпичом. Единственная реальная сложность имеет место быть, когда углубление подрозетника натыкается на арматуру бетонной плиты. В этом случае даже алмазная коронка скорее всего сломается. Не лучшим вариантом будет и наткнуться на токонесущий провод в стене. Мы бы рекомендовали приобрести в магазине специальный локатор для обнаружения металлических изделий в толще несущих конструкций. Стоимость нового прибора составляет буквально 3-4 тысячи рублей. Тогда бурение точно не закончится крахом.
Для самых же принципиальных и настойчивых граждан можно порекомендовать приобрести себе буры Хилти. Они, если проявить некоторое терпение, позволяют преодолеть все сложности подобного рода. Тем не менее, если наткнуться на электрический провод, то последствия могут быть весьма печальными. Проще говоря, без локатора наличия металлических конструкций в толще стены к работе лучше не приступать. Тем более, что подобный прибор может пригодиться и в следующий раз.
Обращаем внимание читателей, что крепеж в процессе монтажа должен оставаться в подрозетниках. В противном случае все отверстия могут оказаться заляпанными штукатуркой, цементным раствором и прочими строительными смесями. Монтаж проводки
Монтаж проводки
На сколько полезны электроточки в пластиковых откосах
В современном ремонте принято прятать отопительные трубы в пол или закрывать панелями.
К тому же, хозяевам достаются широкие подоконники, которые они могут использовать по своему усмотрению.
Кто-то, например, использует их как пространство для зарядки аккумулятора фотоаппарата, видео камеры, там же на подоконнике стоит увлажнитель воздуха. У многих заказчиков на кухне, особенно если она маленькая, на подоконник ставится чайник или микроволновка и в результате они получают еще больше места для готовки. И это еще не все, электроточки в откосах – это не только розетки, но и выключатели.
Как вы знаете, в современном ремонте, в каждой комнате есть два выключателя основного света. Один около входа, а другой, например, около кровати. Весьма удобно и логично при входе в комнату включить свет, но ещё удобнее, когда не нужно вставать с кровати и выключатель под рукой, поэтому стоит просто протянуть руку и выключить свет. А если в комнате есть рабочий стол, усевшись за работу, тоже совершенно не хочется бежать ко входу и выключать основной свет.
Поэтому желательно всегда размещать еще один выключатель основного света, рядом с рабочим местом. Но, при этом если его поместить над столом будет очень неудобно им пользоваться. Во-первых, придется тянуться через весь стол, во-вторых, этот выключатель все время будет спрятан за мониторами, принтерами и кучей других вещей.
Как показывает практика самое лучшее решение разместить такой выключатель в откосе, вместе с парой розеток. Такими розетками пользуются очень активно, и чаще всего в них включают сотовый телефон, который нужен рядом под боком в процессе работы. Аргументов уже достаточно, чтобы занести электроточки в откосах в список самых лучших решений ремонта.
Высота установки розеток
При строительстве зданий в советское время розетки устанавливались на высоте 90 сантиметров от пола, что не всегда было удобно.
Внедряемый сейчас европейский стандарт допускает установку розеток на высоте не менее 30 сантиметров от пола. Этот вариант удобнее в случаях, когда розетку необходимо спрятать за мебелью: под компьютерным столом, тумбочкой для телевизора, за стулом. Но на кухне розетки рациональнее всего разместить выше поверхности столов, так они доступнее.
Розетка для электроплиты устанавливается на высоте 0,9-1 м от пола, чтобы в случае необходимости ее можно было быстро отключить. Но такое расположение портит внешний вид кухни, поэтому розетку можно опустить пониже, при условии, что она останется доступной.
Розетку для вытяжного вентилятора лучше всего разместить вблизи него, но не менее, чем в 20-25 сантиметрах от потолка.
Так же в непосредственной близости целесообразна установка розетки для WiFi роутера. Его обычно располагают в прихожей, чтобы не протягивать вглубь квартиры кабель для подключения к интернету. Для присоединения к этому кабелю рядом с розеткой питания можно установить и специальную розетку, а рядом с телевизором — розетку для подключения телевизионного кабеля.
Размеры для монтажа розеток и выключателей по европейским нормам
При расположении розеток на кухне нельзя допускать, чтобы они располагались:
- за корпусами встраиваемой техники;
- внутри шкафов;
- над мойкой;
- над плитой.
Читайте подборку статей про установку розеток в квартире:
Важные советы по безопасности
На что нужно обратить внимание при монтаже:
- следить за состоянием изоляции кабелей и не использовать поврежденные;
- нельзя перекусывать кусачками проводники, находящиеся под напряжением;
- желательно следовать рекомендациям по установке электророзеток – не ниже 20 см от пола.
Предлагаем ознакомиться: Строительство рубленных бань из бревна
Для работы потребуется профессиональный инструмент:
- индикаторная отвертка;
- перфоратор;
- алебастр;
- крестовая и плоская отвертки;
- плоскогубцы;
- канцелярский нож для зачистки изоляции;
- резиновые перчатки, защитные очки;
- сама розетка;
- проводники;
- подрозетник.
Саморезы для установки розеток
Вот такие саморезы я применяю для качественного монтажа розеток. Диаметр – 3,0мм, длина разная – 16, 20, 25, 35 мм. Для сравнения на фото показаны всем хорошо известные саморезы диаметром 3,5 (черный) и 4,2 мм (белый, с прессшайбой).
12 Саморезы для монтажа розеток
Длинные саморезы также можно использовать взамен штатных в новых коробках. Это нужно делать в случае, когда коробка сильно утоплена по отношению к плоскости стены. Или, например, уложена плитка. Гусевский крепежный саморез длиной 12 или 16 мм уже не поможет.
13 Розетка установлена
Розетку мы поставили, включаем питание. Теперь рекомендую её проверить, как это описано в упоминавшейся статье Проверка новых розеток после установки. Стараемся вырвать розетку – нужно провести самые суровые испытания.
14 Проверка новой розетки-включаем фазу
Хочу немного похвастаться – недавно всё-таки приобрел себе шуруповерт (до этого пользовался электроотверткой). Интерскол, Литий-ион. Вещь, незаменимая в хозяйстве. Лучше может быть только перфоратор . У меня Спецмаш на 1400 Вт.
15 Шуруповерт – незаменимый инструмент
И ещё бонус. Кошки – друзья электрика, всегда очень любят разные проводочки. И в этот раз тоже…
16 Убираем за собой.
17 Электрокот
Удачи в делах, и не переделывать свою работу!
Длинные или короткие?
Влияние излучения зависит от длины волны. Если представить ее в виде шкалы, то мы видим сначала короткие волны, к которым относятся рентгеновские и космические, а также гамма-лучи. Все они обладают достаточной энергией, чтобы освободить электрон из атома, частью которого он был. В результате образуются ионы (почему эти виды излучений и называют ионизирующими). Воздействием этих ионов и обусловлены дальнейшие изменения в облученных клетках.
Далее на стыке коротких и длинных волн находится ближний ультрафиолет. И далее по нарастающей идут более длинные волны: инфракрасное излучение, радиоволны, излучение от электростанций.
Неионизирующие излучения не способны освобождать электроны и образовывать ионы, однако они могут вызывать тепловое повреждение тканей, разрушать клеточные структуры.
Правила проектирования мест для розеток.
Перед началом выполнения ремонтных работ нужно сделать проект разводки электросети для скрытой проводки с указанием мест расположения светильников, выключателей и розеток. Чтобы правильно рассчитать место и количество точек включения электроприборов нужно учесть следующее:
- Минимальная высота установки розеток на уровне 25 см от пола — для безопасности во время влажной уборки.
- В комнатах, где часто находятся дети, высота расположения точки должна быть на недоступном для них расстоянии (от 1,5 м. и выше), а розетки должны быть с закрывающейся шторкой.
- Хорошо сделать набросок расположения мебели и электроприборов по квартире, в соответствии с которым рассчитать количество розеток и место их установки.
- Общее количество розеток лучше рассчитать с небольшим запасом.
- Включение и отключение электроприборов должно быть удобным и легкодоступным.
- Точки подключения над комодом, письменным и кухонным столом, прикроватной тумбочкой нужно располагать на высоте 20 см над уровнем поверхности.
- Нельзя располагать разъём для подключения к электросети на расстоянии ближе, чем 0.5 метра к батарее или металлической трубе, которые заземлены.
- При монтаже двух розеток по обе стороны стены, разделяющей комнаты, нужно сделать сквозное отверстие для их зеркального расположения и присоединения к одному кабелю.
- Если предполагается в одном помещении использование большого количества приборов, то необходимо установить несколько розеток. Это позволит избежать перенапряжения, использования тройников и удлинителей.
- На кухне запрещено устанавливать розетку близко к газопроводу. Минимальное расстояние между ними должно быть не менее 50 см.
- Помещения с повышенной влажностью оборудуются разъёмом электросети на высоте минимум 1 метр от пола. В душевую кабинку их устанавливать нельзя. Минимальное расстояние от кабины до розетки должно быть не менее 60 см.
- Обязательно нужно предусмотреть монтаж в сети УЗО (устройство защитного отключения).
Если учесть все описанные нюансы при проектировании электросети для бытовых условий квартиры, то вам будет гарантирована безопасная и удобная эксплуатация электроприборов.
Требования в процессе монтажа
Технология, применяемая для обустройства проводки в любом другом месте квартиры, вполне приемлема и здесь. Заранее следует позаботиться о размещении в нужной зоне кабеля, а также определиться с точкой установки выключателя или розетки. В принципе, высота над уровнем подоконника не играет существенной роли, но обычно стараются не делать ее менее 10 сантиметров.
Выполняем отделение от монтажной пены оконного откоса, а затем аккуратно обустраиваем в нем отверстия, в которых будут располагаться подрозетники. Используя для фиксации клей или пену, возвращаем откос на предыдущее место. Необходимо иметь ввиду, что современные модели розеток очень плотно держат вилки. Это предполагает тщательную проверку надежного крепления откоса, чтобы избежать его отслоения при извлечении штекера.
При выборе подрозетников приобретайте модификации специально для гипсокартона, а не бетонных поверхностей. Специфика таких устройств – в наличии специальных винтовых зажимов, которые обеспечат качественное крепление. Дальше по стандартной методике выполняем установку электроточки. Здесь уже все происходит по давно отработанной методике для любого элемента проводки.
Предлагаем вашему вниманию видео, на котором самым подробным образом можно ознакомиться со всеми этапами размещения розетки в откосах, а также важными нюансами при выполнении монтажных работ.
https://youtube.com/watch?v=Eprjyl2vueE
Собственно говоря, вышеизложенный материал практически дает ответы на все вопросы по выполнению подобных операций. При этом наглядно видно, что никаких принципиальных отличий от установки фурнитуры в других местах не существует.
← Предыдущая страница Следующая страница →
Безопасность при эксплуатации
Данное опасение весьма оправданно, ведь вблизи окон может скапливаться конденсат, а вода, являясь прекрасным электропроводником, способна вызвать короткое замыкание. По вопросу, безопасно ли это, мнение специалистов выглядит так — сама по себе влага ток не проводит, но вещества, которые входят в состав воды (например, соль) способны это сделать. Но даже в помещениях, отличающихся высокой влажностью, на контактах хоть и возникает конденсат, но, во-первых, количество его крайне мало, а во-вторых, состав его не отличается по сути от дистиллированной воды, которая проводить ток не способна
Также важно отметить, что главная причина возникновения конденсата — это разность температур. Поскольку оконный откос находится в помещении с одним и тем же ее показателем, вероятность появления влаги на контактах исключена
Кроме вышесказанного существует опасение касательно попадания влаги извне, например во время ливня, когда окна открыты. Даже если розетка находится непосредственно под створкой, она за счет своих конструктивных особенностей открывается вовнутрь, тем самым защищая электрофурнитуру от потенциального короткого замыкания. Кстати, дождевая вода также лишена соли и не сможет провести электричество.
Вероятность возгорания ничем не отличается от всей остальной электрики в квартире. Защитой от него служат автоматические выключатели, которые отключаются еще до достижения проводником критической температуры
Важно помнить, что для оконных откосов используются негорючие материалы
Исходя из вышесказанного установку розетки в оконном откосе можно считать абсолютно безопасной.
Когда запрещено подключать заземление к розеткам
Существует ряд правил, касающихся вопросов безопасности электрификации помещений. Их нарушение может значить только одно — создание ситуации, чреватой поражением людей электрическим током.
Запрещается подключать розетку скрытой проводки к заземлению в следующих случаях:
- Повреждение или разрыв провода, ведущего к зарытой в грунте стальной рамке.
- Наличие перемычки между нулевой и заземляющей линией.
- Вывод третьего провода на домовые коммуникации — водопроводные, газовые или отопительные трубы.
Проводить подключение можно только после устранения дефектов в электропроводке.
