Порядок расчета мощности
Часто пользователи, распаковав новенькую духовку, сталкиваются с неприятным сюрпризом — у прибора отсутствует сетевой провод. Это не ошибка поставщика, а возможность для владельца самостоятельно выбрать нужный способ подключения.
Часто подобные приборы присоединяют напрямую к щитку, без промежуточных элементов (розеток).
Подключение духовки без розетки
Подключение духовки с помощью розетки
Такой способ безопаснее в пожарном отношении, но возможность отключения прибора иногда становится необходимостью. Например, если надо вымыть духовку, произвести ее очистку и прочие подобные процедуры, проще вынуть вилку из розетки и обесточить прибор, чем идти к щитку и выбирать нужный автомат.
Для грамотного выбора типа розетки и подводящей проводки необходимо знать рабочие характеристики прибора. Основные параметры электрооборудования указаны в паспорте или на специальном шильдике, установленном на поверхности духового шкафа, обычно, с обратной стороны. Интересующий нас параметр — мощность прибора.

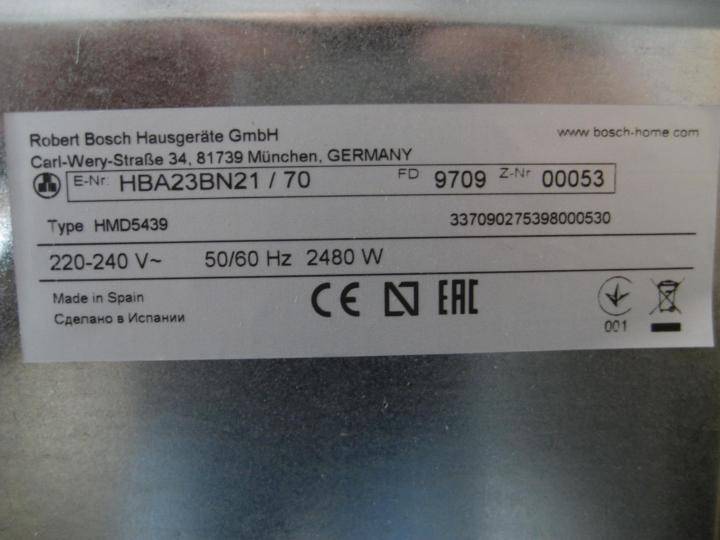

Духовка мощность 2480 W
Он может обозначаться еще латинской буквой P, например, P = 3200W означает, что мощность духовки 3,2 кВт. По этому показателю можно вычислить силу тока, для чего мощность (в ваттах) надо разделить на напряжение в сети:
Поскольку дифференциальные автоматы по стандарту изготавливаются на силу тока 6, 10, 16, 25, 40А (и т.д.), в нашем случае нужен дифавтомат на 16А. Если в расчете получится цифра 18 или 20А, дифавтомат нужно выбирать на 40А.
Дифавтомат на 16А
Дифавтомат на 40А
Кроме того, можно определить необходимое сечение провода. Для этого необязательно производить сложные расчеты, проще использовать онлайн-калькулятор или таблицу ниже:

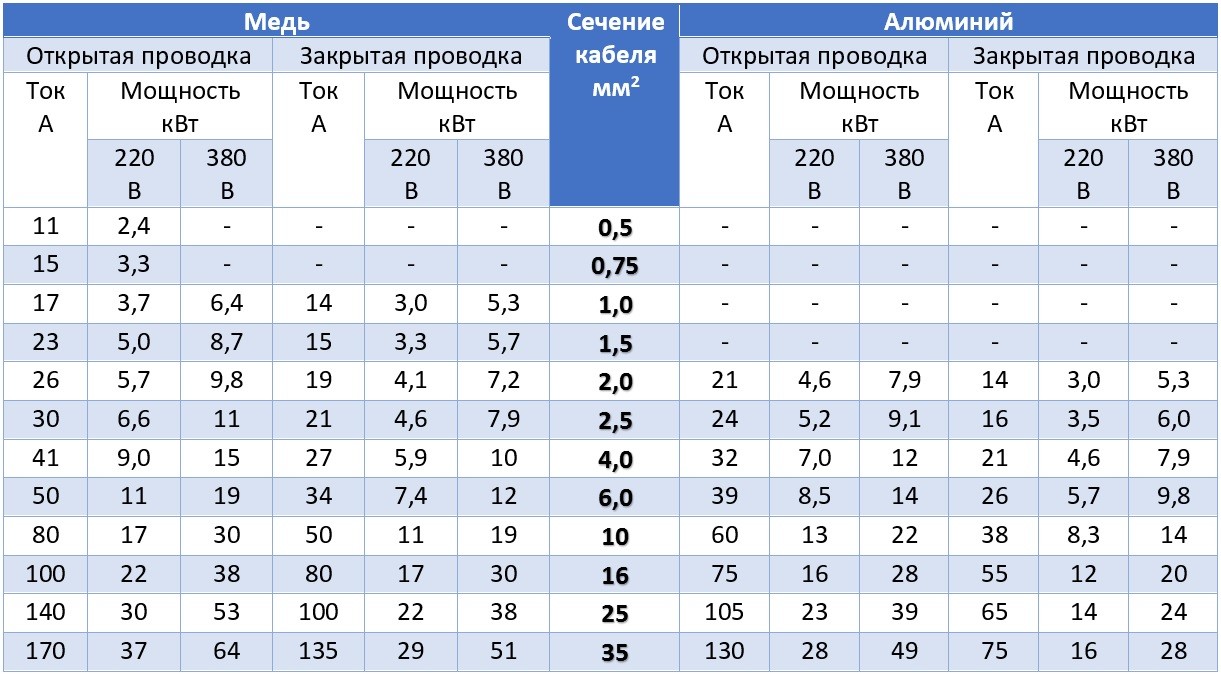

Таблица выбора сечения жил провода
Для силы тока 14,5 А требуется провод сечением 2,5 А.
Теперь можно понять, почему на каждый мощный прибор используют отдельную розетку и автомат. Дело в разнице параметров. Если к одной точке питания подключены два прибора со значительной разницей в токе отсечки, один из них будет присоединен с большим запасом.
Если у него возникнут проблемы, автомат может не среагировать, так как его настойки рассчитаны на гораздо больший ток. Это может стать причиной многих неприятностей, от поражения электротоком людей, до возгорания. Поэтому, не следует пренебрегать правилами и надеяться на «авось», ничего хорошего из этой затеи не выйдет.
Прокладка и фиксация гофры с проводом в штробе
- Выбираем из подготовленного заранее инструмента емкость для алебастр и узкий шпатель.
- Провода для розетки у нас уже подведены, поэтому протаскиваем их в гофру. Предварительно отрезаем гофру нужной длины.
- В месте перехода гофры с пола на стену жестко закрепляем гофру в штробе при помощи хомута, дюбеля и шурупа.
Статья по теме: Монтаж электропроводки на кухне
Уложите гофру с проводом в штробу. Расстояние от гофры до поверхности стены должно быть не менее 5 мм.

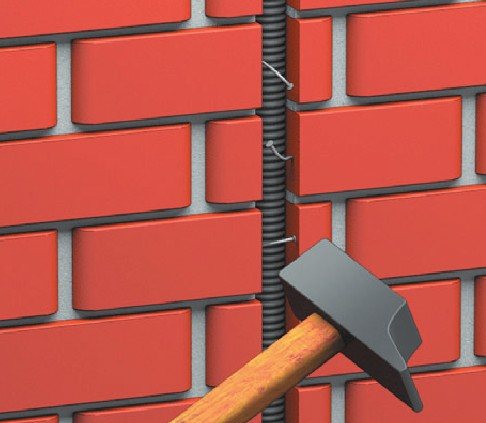

- При этом зафиксируйте гофру с проводом при помощи гвоздей или саморезов, если позволяет плотность стены.
- Если стена бетонная придется примораживать гофру короткими участками, держа ее руками или сделать распоры из подручных реек.
Смочите шторобу водой.
Зафиксируйте гофру в штробе при помощи разведенной алебастры.
Подождите около 10 минут
Счистите лишний раствор при помощи металлического шпателя.
Варианты подключения
Существует два способа подключения духовки к сети:
- Через сетевой провод, подключенный к духовому шкафу. Провод подключают к вилке и розетке либо к автомату, установленному недалеко от прибора (используя провод без вилки), либо на клеммную колодку, закрепленную рядом на (автомат при этом ставят на щитке).
- Без провода, напрямую к линии, идущей от щитка (автомат устанавливают на щите).
Иногда производители на заводе подключают к прибору сетевой провод. Он подключен к клеммной колодке на задней панели духовки. При желании его снимают (на гарантию это не влияет) и заводят на соответствующие клеммы шнур, идущий напрямую от щитка или от автомата, установленного недалеко от оборудования.
Второй вариант используют, если к одной мощной линии подключают несколько приборов. В этом случае до кухни прокладывают один мощный кабель, заводят его в бокс, устанавливают автоматы по количеству кухонных приборов и от них тянут линии к каждому устройству.
Выбор вилки и розетки
Средняя мощность духового шкафа – 3-4 кВт, поэтому обычная вилка, которой подключают, например, настольную лампу, для духовки не подходит. В этом случае применяют специальные силовые вилки и розетки.
При выборе опираются на характеристики самой техники. Духовые шкафы бывают как однофазными, так и трехфазными и имеют показатели энергопотребления от 2,5 до 10 кВт.
Выбор места для розетки
При выборе места для розетки следуют общему правилу. Розетку и любое вспомогательное оборудование не устанавливают непосредственно за техникой. Выбирают удобное место либо рядом с устройством, либо чуть выше (на расстоянии примерно 10 см).
Рекомендуемое расстояние от пола – не более 90 см. При этом не допускается расположение подрозетника на одном уровне с электроприбором. Удобнее всего размещать его справа или слева от духового шкафа.
Где расположить розетку под духовой шкаф??
Всем доброго времени суток. Сейчас 90% объектов, со встроенной кухонной техникой, с варочной проблем нет, оставляем вывод кабеля, и подключаем напрямую, но как быть с духовым шкафом, ведь на этапе монтажа проводки, неизвестно какая модель будет, и вот где оптимальней расположить розетку, или за шкафом, или в цоколе кухне, или в соседнем модуле, но везде может быть проблемы: такие как шкаф будет упирать в вилку, если в цоколе, то надо делать отверстия в стенках, короче везде есть подводные камни. Хотел бы услышать ваши ответы.
alexirk , обычно делают вплотную к полу. Розетки можно накладные.
Тоже задумывался о накладной розетке,может и есть оптимальный вариант.
За духовым шкафом на высоте центра розетки 60-80мм от уровня «чистого пола».
Это если духовой шкаф стоит снизу (у пола), а если на уровне столешницы (сейчас так «модно» удобно пользоваться)?
Я отказался от розетки. Кабель «выходит» из стены на уровне духовки. Кабель прикрутил напрямую, на клеммник духовки. Родной кабель со штепселем используется (?) с другим прибором.
Интересно, почему например Бош рекомендует ставить розетку так? » > С учетом глубины духовки и указанной минимальной глубины шкафа, вообще непонятно, как они мыслят разместить там розетку
в цоколе под духовкой
Оно понятно, что в цоколе — туда же и варочную с электроподжигом включать. Вопрос о картинке от боша — заштрихованная область для розетки вообще странно расположена.
Ну, может Бош такое расположение для своей духовки не без оснований логичным считает . Но . Когда мы устанавливаем розетку, то не всегда подразумеваем в качестве производителя именно Бош, а особенности духовки у других производителей одному Богу известны до покупки. Потом, Бош наверняка не думает о том, что в этом же блоке может присутствовать розетка для ПММ, скажем, СМ, поджига газовой варочной . а вытаскивать духовку, чтобы отключить ПММ или ту же варочную уже не совсем логично выглядит. В общем, если мозг, отягощённый опытом, напрячь, то можно ещё аргументов надыбать не в пользу Бош.
Вот тут абсолютно согласен. Вдруг подвернется духовка экзотически глубокая. и упрется попой в розетку.
Я вот себе NEFF взял, когда кухню заказывал даже чертеж с габаритами дизайнеру показывал, дизайнер сказала все отлично, духовка обычная, в стандартную нишу вписывается. а по факту не влезла по высоте, пришлось по месту кухонный элемент ножовкой дорабатывать чтобы духовка влезла.
а с учетом того что духовки еще и шурупами к корпусу кухни крепятся. извлечение вилки из розетки еще тем квестом может оказаться
Напрямую к автомату ни как?
А каким кабелем подключаете? Марку и сечение можно?
Я розетки предпочитаю располагать за соседним шкафом, в задней стенке прорезается отверстие. Я против размещения розеток в цоколе: это и неудобно и небезопасно — там самый грязесборник и вся влага, убежавшая со стола, там.
Единомышленник .
себе врезал в заднюю стенку соседнего шкафа
Или заказчик купит недорогую кухню, где цоколь не снимается — вот где засада будет )))
Можно, но не всем домашним может понравиться волочащийся через пол-квартиры по полу шнур от духовки до автомата в квартирном щите.
Alex2507 написал : себе врезал в заднюю стенку соседнего шкафа
Может и прокатить, если в соседнем шкафу не находится ПММ или сам шкаф не является холодильником, морозильником .
При грамотном монтаже кухонной мебели специалистами сама мысль об убегании чего-либо за столешницу исключается.
Прежде, чем приступать к рабочему проекту электросети кухни, перед глазами должен появиться эскиз кухонной мебели со всеми размерами в мм, а при заказе мебели в салоне, представитель изготовителя или поставщика обычно предоставляет заказчику не только подробный эскиз кухонной мебели, но и требования по размещению инженерных коммуникаций, включая водяные и электрические розетки.
Розетка для духового шкафа и варочной панели
Выбор силовых розеток для кухонного оборудования является ответственным мероприятием. Накладные розетки (внешние) монтируются поверх плоскости стены и применяются в тех случаях, когда прокладка кабелей осуществляется открытым способом. Они считаются наиболее безопасными при установке в деревянных домах. Повышенная защита от пыли и влаги позволяет использовать такие розетки в помещениях с высоким уровнем влажности.
Кроме внешних розеток, существуют аналогичные изделия для внутренней установки с использованием специальных подрозетников, вмонтированных внутрь стены. Чаще всего они применяются в домах из панелей и кирпича, а также устанавливаются внутрь отделки гипсокартонными плитами.
Силовые розетки могут работать в однофазной сети (220В) и трехфазной сети (380В). Большинство моделей оборудуется отдельными контактами для подключения заземления и специальными фиксаторами, обеспечивающими надежное соединение с вилкой. В конструкции некоторых розеток входят интегрированные устройства, такие как УЗО или реле времени.
При выборе розеток для варочной поверхности и духового шкафа нужно обязательно учитывать следующие критерии:
- Максимальная расчетная сила тока. Для устройств, мощностью от 3 до 3,5 кВт этот параметр составляет от 16 до 25 ампер. При 7 кВт – минимум 32 А, а для установок с более высокой мощностью понадобятся розетки на 63 А. В них используются более толстые контакты и тугоплавкие изоляционные материалы.
- Рабочие фазы в определенном количестве. При подключении к сети 220 вольт в розетке и вилке должно быть три контактных группы, а при 380 В – пять групп.
- Степень защиты от негативных воздействий, обозначаемая специальным кодом. Он выглядит как IPXX, последние два знака означают цифры. Буквенные обозначения указывают на степень защиты от попадания в корпус твердых предметов. Цифры соответствуют определенному классу защиты. Например, при коде 00 защиты нет вообще, а контакты полностью открыты. Максимальной защите соответствует код IP68, при котором попадание внутрь розетки воды и пыли абсолютно исключается.
- Бытовые приборы, используемые на кухне, должны иметь степень защищенности как минимум IP24, что обеспечивает надежную и безопасную работу.
Пошаговая инструкция по подключению точки питания для электроплиты
Теперь поговорим о том, как подключить печь к электрической сети. Порядок монтажа остаётся одинаковым для сетей с любым количеством фаз. Работа состоит из нескольких этапов:
Выбирается место, где будет установлена розетка под варочную панель. Следует помнить, что печь относится к числу приемников высокой мощности. Чтобы ее эксплуатация была безопасной и надежной, на стене устанавливается штепсельная точка питания с заземляющим контактом. Какая розетка нужна для варочной панели, можно прочитать в соответствующем разделе. Номинал электророзетки должен быть не меньше 32-40А. В конструкции для однофазной сети присутствует 3 контакта, а для двухфазной или трехфазной – 5 контактов.
В электрощите устанавливается отдельный автоматический выключатель. Для однофазной сети подходит однополосный выключатель на 16А, а для двухфазной или трехфазной – трехполосный. Номинал автомата должен составлять 25-32А.
От электрощита до розетки для варочной панели нужно протянуть провод. Для однофазной сети понадобится шнур 3х4 мм марки ВВГнг, а для двухфазной и трехфазной – 5х2,5 мм той же марки.
На следующем этапе нужно подвести провод к электроточке и подключить розетку в соответствии с одной из вышеописанных схем.
Гибкий провод печи соединяется со штепсельной вилкой
При этом нужно обращать особое внимание на маркировку вилки. Ее подсоединение осуществляется так же, как и присоединение электророзетки к проводке.
Затем нужно облудить концы гибкого провода печи и подсоединить их к клеммам на колодке печи
Облудить концы провода необходимо для того, чтобы обеспечить максимально надежный контакт.
Установка розетки для плиты завершается тем, что мастер разделяет питающий кабель для печи в электрощитке, а затем зачищает концы проводов и подключает фазные жилы к полосным зажимам автомата. После этого жила нулевого провода подсоединяется к общей шине для всех проводников нуля. Желто-зеленая жила заземления соединяется с шиной заземления.
Теперь розетка для плиты подключена, можно начинать использование электроприбора.
Установка и подключение розетки и вилки по схеме
При выборе места для монтажа розетки для электроплиты, следует принимать во внимание следующие факторы:
- Длина провода варочной плиты с вилкой.
- Удаление на безопасное расстояние от конфорок и от водопроводного крана.
- Доступность для проведения профилактического осмотра и, при необходимости ремонта/замены.
- Недоступность для маленьких детей.
Схема подключения вилки к плите на 380ВСхема подключения вилки к плите на 220В
- Прикладываем подрозетник к месту установки, и обводим карандашом его контур.
- С помощью перфоратора делаем в стене углубление по нанесённой отметке. В процессе работы периодически замеряем размеры отверстия, чтобы подрозетник идеально входил в него.
- Когда углубление нужного размера готово, в него устанавливается подрозетник, и закрепляется при помощи дюбель-гвоздей.
- Далее разбираем розетку, снимая с неё крышку, и закрепляем в подрозетнике. Способы крепежа бывают различны, в зависимости от конструкции и розетки, подрозетника – либо это металлические лапки-распорки, либо просто шурупы.
- После того, как розетка для электрической плиты надёжно закреплена в углублении, к ней подводится питающий кабель. Если используется уже имеющаяся на кухне проводка, следует убедиться, что она обесточена. Новый кабель подключать к сети следует только после окончания всех монтажных работ.
- Проводка для встроенных розеток прокладывается также скрытым способом – в канавках-штробах. После монтажа эти углубления заделываются штукатуркой или шпатлёвкой.
- Питающий провод подключается к розетке, в соответствии с прилагаемой к прибору инструкцией. Для удобства работы, внутренние жилы кабеля имеют различную окраску: фаза стандартно обозначается синим или красным цветом, нуль – чёрным, а оплётка заземляющей жилы окрашивается в жёлто-чёрную полоску.
- После подсоединения всех жил, нужно перепроверить правильность их подключения. Если не обнаружено никаких недочётов, на место устанавливается защитная крышка силовой розетки.
- Затем в щитовой подключается к сети питающий электрокабель.
- Последний шаг – тестирование правильности работы устройства. Для этого можно использовать индикаторную отвёртку, чтобы убедиться, что фаза и нуль кабеля точно соответствует нужным клеммам розетки. После этого можно включать вилку электропечи в установленную розетку, и приниматься за готовку.
Способ подключения электроплиты через колодку без розетки и вилки.
Установка накладных розеток отличается от встраиваемых моделей только способом монтажа. Для них не нужно выдалбливать в стене углубления – они крепятся прямо к её поверхности при помощи дюбель-гвоздей. Проводка к накладным устройствам также подводится снаружи, в специальных кабель-каналах. Трёхфазная розетка отличается от однофазной лишь большим числом клемм. При подключении проводки к ним, следует руководствоваться цифровыми обозначениями, или схемами подключения. Они даются в прилагаемой инструкции, либо обозначаются непосредственно на крышке прибора.
Установка розетки
Определяемся со скрытым или наружным монтажом
Здесь ориентируемся только на своей вкус и выбор. Есть только одно правило — в деревянном доме допустима установка только наружной электропроводки. Это главное требование электрической безопасности, потому что дерево — материал относится к воспламеняемым и убирать в него проводку настоятельно запрещено.
Если стены сделаны из бетона или кирпича, то можно применить оба метода монтажа. Если смотреть на монтаж относительно электробезопасности, то скрытая установка наиболее желательный вариант.
Монтаж
@новые-дома72.рф
Установить розетку для плиты можно не прибегая к помощи профессионалов. Инструкция, как поэтапно установить розетку для электроплиты, выполняйте все действия последовательно:
- И внутренняя, и наружная модели подключаются напрямую к плиточным штатным клеммам. Сначала надо добраться до них, а для этого следует открутить крышку с задней стороны прибора и демонтировать защиту.
- В однофазной сети надо фазу (обычно это провод красного цвета, но лучше найти фазу тестером) подключить к контактам, между которыми нужно поставить специальные перемычки.
- В редких случаях вместо перемычек используются петли из провода требуемого диаметра, он должен быть больше 6 миллиметров.
@elektrik-a.su
Также иногда появляются отдельные ситуации, когда необходимо перенести розетку. Перенос осуществляется аналогично разводке проводки. Вам потребуется схема электропроводки, по ней следует проделать отверстия в стенах. Когда подготовите проём, то надо извлечь провода из предыдущего места, а затем переложить до нового.
Как своими силами подключить питающий кабель
Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.
Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут
При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль. В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора)
Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля
В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора). Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.
Там мы увидим соединение для каждой жилы кабеля.
Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля — желтый (желто-зеленый — это цвета земли с точки зрения электрики) согласно цветам жил
Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила. Точно так же с нулем и землей – сугубо по цветам
Точно так же с нулем и землей – сугубо по цветам.
Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:
В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).
Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:
Или так:
Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм2). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.
Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.
При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения — возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.
При выполнении работ с электрооборудованием строго выполняйте меры безопасности от поражения электрическим током.
Это интересно: Посудомоечная машина плохо моет посуду на верхней полке — разбираемся развернуто
Тонкости выбора
Разбираясь в вопросе, как выбрать розетку для электроплиты, необходимо учесть, что сегодня это трёхфазная силовая розетка, обладающая заземлением соответствующего уровня
Кроме этого, важно учитывать, какая именно плита подключается – поверхность для варки или духовка для выпечки
Кроме этого, кухонные девайсы обладают множеством металлических комплектующих, являющихся отличными проводниками и, при неблагоприятном исходе событий, наносящих вред пользователю. Чтобы этого не произошло, нужно иметь установку с достаточной мощности заземлением. В оборудовании, созданном для эксплуатации на кухне, вилка для электроплиты обустроена отдельным штыревым элементом
Важно учитывать, что это не трёхштырьковая вилка, а трёхфазная с нулевым элементом
Особенности подключение панели и шкафа к барьерной колодке
В процессе подключения необходимо учитывать два момента.
Первый из них заключается в том, что подключение панели и шкафа к линейной клеммной колодке вне зависимости от исполнения блока подключения самого устройства всегда выполняется по схеме звезды, что в схематической форме показано в левой части рисунка.
Схема соединения линейной клеммной колодки, варочной панели и шкафа
Использование шлейфовой схемы правой части рисунка не рекомендуется из-за того, что элементы фиксации клеммной колодки варочной панели изначально не рассчитаны на подключение к ней двух проводов.
Вторая особенность заключается в том, что с учетом больших токов, протекающих через розетку, необходимо обеспечивать низкое переходное сопротивление в области соединения кабелей панели/печи с контактом колодки.
Чтобы достичь такого эффекта выполните:
- армирование отдельных проводов кабеля наконечниками (пример такого компонента приведен на рисунке ниже);
- применение специального обжимного инструмента для их монтажа.
Трубчатый кабельный обжимной наконечник вилочного типа Правильность подключения дополнительно проверяется по цвету изоляции отдельных жил кабеля, их назначение дополнительно контролируется по сопроводительной документации устройства.
Схема подключения к автомату.
