Резка труб под углом: преимущества и недостатки разных способов + пример выполнения работ

Как правильно разрезать газовую трубу

Работа с обрезкой газовых труб является опасной и довольно сложной, поэтому лучше всего ее доверить профессионалам. Перед началом работы следует обязательно перекрыть подачу газа.

Следующий шаг предполагает освобождение полости трубы от остатков газа. Для этого надо зажечь газовые конфорки на плите, и подождать, когда они потухнут. Только после проведения перечисленных манипуляций следует приступать к разметке и последующей резке металла.

Качественная резка металлических труб является сложным процессом

Однако, если соблюдать меры предосторожности, и прислушаться к советам профессионалов, распилить при помощи болгарки получится металл любой плотности и толщины. Болгарка с отрезным круглым диском по праву считается универсальным инструментом в быту

Главное правило — не забывать о мерах безопасности при работе с опасным режущим инструментом.

Резка асбестоцементных труб УШМ

Самым распространенным способом является резка асбестоцементных труб углошлифовальной машиной (она же УШМ, болгарка; что-то типа BOSCH GWS 850 CE Professional или MAKITA GA5030K).

В данном случае существуют 2 вида работ, зависящих от используемого оборудования:

  • Болгарка с диском по камню. Для резки этим способом потребуются усилия двух человек. Один из них должен разрезать трубу болгаркой, а второй должен очень тонкой струей воду на место разрезания. При этом пыль от резки не будет разлетаться по помещению, а стекать в виде грязи вниз.
  • Болгарка с алмазным диском. Здесь вам потребуется респиратор, строительные очки и иные средства защиты. Чтобы уменьшить количество пыли, которая попадает на человека при резке, нужно производить этот процесс на открытом пространстве с подветренной стороны, чтобы вся пыль улетала в сторону. Если разрезать трубу зимой, то её можно положить прямо на снег, чтобы частицы материала оставались внизу.

Правила резки труб из разного металла

Болгарка даже в руках мастера является довольно опасным инструментом

При работе с ней следует соблюдать меры предосторожности, и быть максимально сосредоточенным. Иначе можно не только повредить металлические заготовки, но и нанести себе травму

Знать, как правильно обрезать трубу под 45 градусов болгаркой, должен каждый специалист по работе с металлом. Окружность диска должна быть установлена рисунком вверх, и зажата специальной гайкой. Трубы из разного металла режут с соблюдением некоторых правил.

Работа с алюминиевыми заготовками

Алюминий относится к мягким видам металла, поэтому для разрезания болгаркой используется другой тип дисков. При работе с мягкими металлами, такими как алюминий или медь, невозможно сделать распил за один раз. Режущий диск попросту вязнет в материале.

Рез специальным диском выполняется очень осторожно. По одному и тому же срезу надо пройтись несколько раз

Резка алюминиевого трубопроката

Как резать чугунные трубы

Чугун отличается повышенной прочностью, но при этом является достаточно хрупким материалом. Для распиливания труб из чугуна рекомендуется использовать диски с алмазным напылением. Резать хрупкий материал болгаркой можно только по прямой линии.

Резка труб больших габаритов

Болгарка часто используется для резки труб большого диаметра. Крупногабаритные металлические изделия имеют более толстые стенки и большой вес. Для работы с большими металлическими заготовками удобнее выбирать диски большого размера.

Тяжелые неподъемные изделия требуется прочно установить на низких опорах или на ровной поверхности, чтобы при резке конечного участка они не изменяли своего положения.

При работе с большими трубами следует выбрать правильное направление вращения круга диска болгарки. Иначе инструмент трудно держать в фиксированном положении, и диск слишком быстро стачивается.

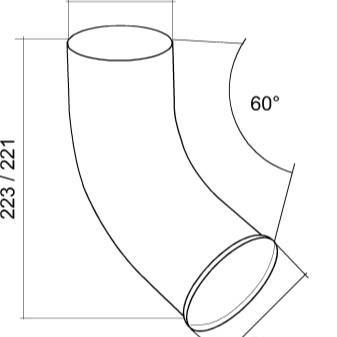

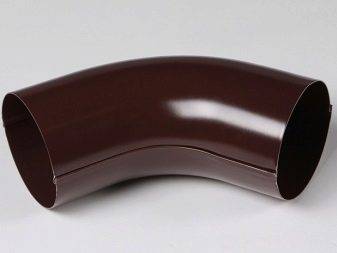

Размеры

На современном рынке можно встретить отметы самых разнообразных размеров. Это позволяет подобрать подходящий вариант для любой конструкции. Длина колена в длину обычно не превышает 350 миллиметров с каждой стороны от сгиба. Когда требуется установить обводную деталь больших размеров, используются дополнительные соединительные элементы в виде отрезков трубы.

Различия между отметами в основном заключаются в диаметре и угле сгиба. Стандартные диаметры таких делателей имеют следующие значения: 10, 12, 13, 14, 15, 16, 18, 20 и 22 сантиметра. Наиболее распространенные значения угла составляют 45 и 60 градусов.

Многие производители также готовы изготовить колено на заказ с необходимыми параметрами.

Инструкцию по монтажу труб и колен водосточной трубы смотрите в видео ниже.

Оборудование промышленного назначения

В профессиональном строительстве и при работах с крупными инженерным объектами, вопрос, как ровно отрезать трубу большого диаметра, решается с помощью применения специального оборудование. Довольно часто — это стационарные агрегаты с определенным набором качеств.

Среди Наиболее интересных и функциональных приборов можно назвать такие:

Токарный станок различных модификаций. С помощью такого станка можно ровно отрезать профильную трубу как для обычного водопровода, так и особо прочных изделий, по которым будут проходит жидкости с агрессивной средой.

Максимальное сечение обрабатываемое трубы будет варьироваться в зависимости от расстояния между опорными головками и диаметра отверстий в шпинделе. Данные агрегаты можно назвать универсальными, ведь они могут осуществлять резку, снимать фаску, а также проводит ряд Иных действий, нередко, в автоматических режиме.

Машины для резки ленточного типа. Такие агрегаты применяются для нарезки труб водопроводных или канализационных магистралей, предварительно уложенных в траншеи или проведенных в здании.

Резочная ленточная машина может Обрабатывать трубы, даже подвергшиеся довольно сильной деформации. Дополнительно такой резак может снимать фаску требуемой формы.

Станки для резки с дисковымы ножами. Оборудование данного типа способно выполнять резку труб из любых металлов, в том числе цветных. Кроме того, у них имеется ограничений к форме изделия — они могут быть как круглыми, так и профилированнымы, с довольно большим сечением.

Как правило, такие агрегаты устанавливают на конвейерных лентах и ​​дополнительно снабжаются станком, який после резки собирает и упаковывает заданное число отрезков трубы, Которые потом будут отправлены покупателям.

Резаки с дисками ручного типа. Их применяют в основном в тех случаях, когда нарезка большого числа труб требуется непосредственно в местах их укладки. На подобных станках имеется специальный зажим, який плотно охватывает трубу во время резки, предотвращая ее смещение и деформация. Благодаря такому качеству подобное оборудование может с успехом применяться и к металлопластиковым, и к медным или стальным трубам.

Ряд резальных машин дискового типа имеют встроенную орбитальную ссору и систему вращения, Которые позволяют одним механизмом производить нарезку и последующую стыковку деталей. Такое приспособление может быть очень полезным, если необходимо выполнять очень большой объем работ по нарезка, сварке или стыковке труб, а не Имея стационарного оборудования.

Тем не менее, в таком многофункциональном приспособлении имеется необходимости, если вам предстоит небольшой объем работ, а не требующий сложных математических вычислений и соблюдение стандартов.

Зачастую, ровно отрезать трубы можно с помощью простых подручных инструментов, Которые найдутся у каждого хозяина.

Основные правила

Сложность работы зависит от нескольких факторов:

  • типа и величины угла. Выделяют наружные и внутренние соединения, углы с величиной 90 градусов (стандартные) и больше/меньше 90 градусов – не стандартные;
  • профиля плинтуса. Фигурные, с рельефными элементами изделия требуют внимательного совмещения рисунка;
  • расцветки. Изделия, имеющие рисунок, подразумевают совмещение элементов орнамента;
  • качества подготовки стен и потолка.

Последняя характеристика относится к гладкости и горизонтальности/вертикальности поверхностей. Если потолок/стена имеют неровности, выступы в месте крепления плинтуса, его стыковка затруднена. Для «заваленных» углов между потолком и стеной аккуратное соединение практически нереально.

Для сложных моделей – с рельефным или цветным рисунком – необходимо найти место оптимальной обрезки для красивого соединения элементов. Для этого с помощью небольшого зеркала, сдвигаемого вдоль планки под нужным углом (обычно 45 градусов), определяют место реза.

Сделать внутренний угол в этом плане проще: небольшие недочеты реза могут быть скрыты соединением фрагментов. Чтобы сделать внешний угол на потолочном плинтусе, необходимо более точно подрезать элементы окантовки.

Классификация и виды труборезов

Ручной труборез для стальных труб функционирует в основном за счёт использования силы мускул человека. Это неплохо, ведь вся работа происходит непосредственно под вашим контролем и очень трудно представить нештатную ситуацию, когда технология процесса резки может быть внезапно нарушена. Простая конструкция ручного трубореза мало зависит от воздействия внешних факторов, разве что может рука дрогнуть. В то время как у любого автоматического оборудования имеется много узлов, за которыми нужно постоянно следить и ремонтировать.

Конечно, не каждую трубу способен разрезать человек только за счёт мускульного усилия. Порой даже наличие системы рычагов, служащей для искусственного увеличения силы приложения, не всегда могут решить эту проблему. Но в быту этот вид приспособления вполне способен выполнить все необходимые работы.

Разновидности оборудования для резки труб можно квалифицировать в зависимости от особенностей режущего элемента и от величины объекта резки. Поэтому можно выделить следующие виды инструмента:

  • Резцовый труборез применяется для резки труб диаметром до 100 мм. Такой вариант подходит не только для работы с трубами из стали, но и эффективно используется для разрезания труб из пластика. В качестве режущего инструмента используются стальные диски.
  • Цепной труборез находит широкое использование при разрезании труб на основе плотных материалов (бетон, чугун, керамика). Наличие цепового механизма для плотного закрепления трубы и поворотного рычага и позволяют эффективно разрезать такие поверхности.
  • Роликовый труборез имеет в своей конструкции направляющие приспособления и от одного до трёх режущих роликов. Диаметр труб, которые способно резать такое устройство зависит от количества рабочих роликов. Труборез с одним роликом производит резку трубы диаметром до 50 мм, а с тремя роликами в инструменте можно работать с трубами до 100 мм и более.
  • Телескопический труборез оборудован роликами, кареткой и направляющими. Такое приспособление способно произвести фиксацию трубы в зависимости от необходимого угла среза. Очень эффективно применение при работе с особо прочными материалами и трубами большой толщины, так как механизм его способен создавать большое давление на поверхность трубы.
  • Труборез с храповым механизмом обладает малыми размерами, поэтому способен разрезать трубы небольшой толщины. Две рукоятки и лезвие для резки составляют всю его несложную конструкцию, являющуюся самой простой среди приборов этого класса.
  • Электрический труборез своим названием даёт понять, что оборудован электрическим двигателем. Применение электродвигателя почти полностью снижает необходимость приложения усилия оператора при выполнении работы. Главное, правильно настроить приспособление, а остальной процесс резки выполняется в автоматическом режиме. Причём это универсальный инструмент, который режет трубы из любого материала и независимо от диаметра изделия. Только недостаточная мощность электрического двигателя может ограничить размеры заготовки. С помощью такого устройства можно эффективно выполнять и работы по торцеванию стыков и снятию фаски с любой поверхности трубы. Недостатком считают сложность применения этого оборудования в труднодоступных местах работы.
  • Гильотинный труборез такое название получил из-за вида режущего инструмента. Обрабатываемая труба закрепляется в раме, винт при вращении проталкивает рабочую гильотину, которая производит резку материала под прямым углом. Таким устройством можно разрезать трубы небольшого диаметра и разной структуры (многослойные, однослойные, армированные).
  • Пневматический труборез производит разрез под действием разреженного воздуха. Это оборудование эффективно в использовании на производственных предприятиях для резки труб с диаметром до 1500 мм, при этом прекрасно справляется как с пластиком, так и с материалом плотной структурой.
  • Орбитальные труборезы производят не только механическое разрезание заготовки, но и одновременно снимают с тонкостенных материалов фаску. Для этой операции в конструкцию таких устройств, входят специальные фасонные фрезы.

Стоит отметить, что любые виды устройств могут дополнительно оснащаться различными приспособлениями, улучшающими качество среза и повышающие безопасность производства работ. Так, при помощи механизма быстрого обжатия можно ускорить процесс фиксации заготовок большого диаметра. И, конечно, многие устройства комплектуются съёмными дополнительными приспособлениями.

https://youtube.com/watch?v=9F3DpQhnM2U

В случае если труба профильная

А вот, к примеру, у нас профильная труба, а не круглая. Ручная разметка профильной трубы может привести к громадной погрешности. Наилучший выход из данной ситуации, будет изготовленный шаблон из для того чтобы же профиля большего диаметра. Возьмем маленькой отрезок профильной трубы и посредством угломера отметим угол 45 градусов. Отрезаем по разметке болгаркой и шлифуем края, дабы при работе не пораниться об заусеницы. Дальше нам остается лишь вставить профиль меньшего диаметра в шаблон и, сделав разметку, отрезать его.

В данной статье мы рассмотрели, как разрезать трубу под 45 градусов. Воспользовавшись одним из перечисленных выше способов, сделайте разметку и делайте разрез. Для более ровного разреза лучше применять болгарку. При резке сваркой потребуется опыт, в противном случае на срезах окажутся неровности. В крайнем случае возможно воспользоваться ножовкой по металлу. В настоящее время в продаже имеется большое количество разных приспособлений для разреза труб под углом, но их приобретение требует лишних затрат. Несложнее и дешевле один раз изготовить себе шаблон, и применять его по мере необходимости.

Как равномерно разрезать профильную трубу поперек

Чаще всего домашние хозяйства используют прямоугольный или квадратный металлический профиль трубы с толщиной стенки не более 3 мм, и при сборке сварных каркасов необходима резка на отдельные сегменты.

Чтобы правильно отрезать трубу, дополнительные устройства используются для маркировки и маркировки косильной лески разреза, некоторые устройства выступают в качестве опорной поверхности для режущего диска.

Нюансы работы с прямоугольным сечением

Прямоугольные заготовки намного легче разрезать вдоль и поперек под любым углом, чем цилиндрические элементы, которые трудно удерживать неподвижными на плоской поверхности. Поперечные заготовки под любым углом не представляют особой сложности. леска желаемого угла рисуется на боковой грани и всегда совпадает с расчетной (круглые элементы требуют использования специальных шаблонов, рассчитанных на компьютере, для соединения их граней под углом, отличным от Прямо).

Рис. 2 Типы методов перекрестной маркировки

Какой инструмент используется

Как уже упоминалось выше, основным инструментом для резки металлических деталей в повседневной жизни является угловая шлифовальная машина, если она недоступна, вы можете использовать ножовку или лобзик, которые также могут резать металлические материалы специальным лезвием с алмазным покрытием.

Электрокорундовые режущие диски, не предназначенные для операций шлифования, используются для резки с помощью шлифовального станка. В качестве вспомогательного инструмента пригодятся рулетка, металлическая линейка, различные виды зажимов, карандаши и маркеры для маркировки.

Бумажный шаблон для трубы

Использование листа бумаги. Это простой способ отметить прямоугольный или квадратный профиль для точной резки под углом 90 или 45 градусов к его оси.

Чтобы сделать отметку для поперечной резки под углом 90 градусов, возьмите лист бумаги и заверните в них трубу, пока края не будут точно выровнены, после чего они склеиваются. В этом методе леска разреза очень хорошо видна, в отличие от рисования карандашом или маркером по краю шаблона.

READ Как Распилить Брус Вдоль Бензопилой

После этого они обрезают профиль вдоль узорчатой ​​кромки, попеременно со всех сторон, стараясь не допустить полного среза отделочных участков. Это может привести к удару диска от острых углов и его разрушению.

На боковых стенках прямоугольных или квадратных трубок может быть нанесен лист бумаги. Для этого лист бумаги складывают по диагонали, а полученный угол 45 градусов прикладывают к боковым стенкам и делают соответствующие отметки. Чтобы удерживать боковые косые черты на одном уровне, к поперечной косой косильной лески, расположенной под углом 90 градусов к оси, применяется острый угол, который ранее использовался описанным выше способом.

Рис. 3 Использование стального шаблона

Митровая коробка для резки труб

Резать профильную трубу очень удобно с помощью специального шаблона, который является аналогом коробчатой ​​коробки для резки стройматериалов под разными углами.

Для этого металлический шаблон изготавливается из профильной трубы, вырезанной вдоль куска трубы сверху или иначе, может быть предназначен для получения прямой косильной лески или угла 45 градусов.

Чтобы разрезать металлический профиль, на него наносится шаблон, а пунктирная леска рисуется буквой, вдоль которой затем делается разрез. В других случаях рисунок удерживается, а леска удерживается шлифовальной машиной вдоль поверхности заготовки, пытаясь избежать сильного давления на боковую поверхность диска на прикрепленном металлическом шаблоне. Затем шаблон удаляется, и резка продолжается вдоль хорошо обозначенного углубления по краям заготовки.

Используя шаблон, вы можете получить очень прямую леску разреза, если вы не держите его за руку и закрепите на заготовке с помощью зажимов или крепежных болтов. Для самостоятельного изготовления крепежа в боковой поверхности U-образной пластины шаблона просверлено отверстие и в этот момент снаружи приварена соединительная гайка, которая ввинчивается в болт. Чтобы закрепить шаблон, прикрепите его к обрабатываемой детали и прикрутите болт, прижимая поверхность шаблона к заготовке, после того как шлифовальный станок с металлическим диском надрезает, слегка касаясь края направляющей.

Как правильно резать металлический уголок болгаркой

Особенности проведения процедуры зависят от размера металлического уголка. Если деталь крупная (более 60 мм), то резку лучше проводить вдвоем.

Процедуру выполняют по следующим правилам:

  • металлический уголок зажимают в тисках или надежно фиксируют на неподвижном основании с помощью струбцин;
  • изделие должно быть расположено на опорной поверхности так, чтобы отрезаемая часть свешивалась, а остальной материал полностью лежал на опоре:
  • распил осуществляют от края, двигаясь в сторону ребра;
  • помощник должен немного придавливать уголок и тянуть его от себя, чтобы исключить заклинивание режущего круга.

Распил уголка размером менее 60 мм разрешается проводить самостоятельно. Процедура предполагает выполнение следующих действий:

  • уголок выкладывают с опорой на обе полки ребром вверх;
  • отрезаемую часть оставляют в свисающем положении, она не должна касаться пола или земли;
  • при отсутствии возможности жесткой фиксации основную часть придавливают левой ногой, что позволяет держать УШМ обеими руками;
  • отпиливание начинают с ребра и опускаются постепенно вниз, углубляясь в площадки уголка.

Соблюдая правила технологического процесса, отделяемый фрагмент уголка будет опускаться вниз под собственным весом. При этом увеличиться ширина зоны реза, а риск заклинивания круга станет минимальным.

Конструкция разверток по металлу

Все развертки по металлу состоят из трех конструктивных элементов.

  1. Рабочая часть (имеет заборную и калибрующую части).
  2. Шейка.
  3. Хвостовик.

Изображение №1: конструкция разверток по металлу

На рабочих частях разверток по металлу имеются режущие кромки. Их количество всегда четное (6–16). Кромки могут быть прямыми или спиральными.

Фотография №2: прямые и спиральные режущие кромки

Рабочая часть имеет заборную и калибрующую области.

  1. Первая имеет конусный уклон. Именно она производит снятие металла.
  2. Калибрующая часть обычно прямая. Она придает отверстиям нужные параметры.

Шейка нужна для выхода развертки после затачивания инструмента, а хвостовик — для закрепления.

Резка труб под углом: преимущества и недостатки разных способов

В ходе проведения монтажных и сантехнических работ часто требуется выполнить резку заготовок под определенным углом. Изменение направления линии отреза необходимо для дальнейшей стыковки и сваривания с другими трубами такой же конфигурации, или для монтажа запорно-регулирующей арматуры.

Стоит учитывать, что точность реза под нужным углом необходима для получения высокой плотности соединения металлопроката. Для этого нужно иметь необходимые приспособления, качественный труборез и владеть соответствующим опытом проведения работ по обработке труб.

В данной статье мы рассмотрим приемы резки труб под различными углами.

1. Способы разметки труб под углом 45 градусов

Резка трубных заготовок под углом 45° наиболее востребована при монтаже тепловых магистралей, канализационных сетей, газопроводных систем. Для этих целей используют трубы из черных металлов и нержавеющей сталей цилиндрического сечения, небольшого и среднего диаметра – 20-500 мм.

Одной из основных задач при резке труб под углом 45 градусов является точность измерения угла и ровность среза трубы, чтобы при стыковке соединяемые элементы совпали с точностью до миллиметра. Особенно это касается тонкостенных труб – при малейшей погрешности реза стенки соединяемых труб не смогут соединиться в нужной конфигурации

Поэтому пристальное внимание необходимо уделить точности раскроя

Разметка труб круглого сечения

При отсутствии производственного шаблона можно воспользоваться лекалом из бумажного листа квадратной формы. Для выполнения разметки трубы выполняют следующие действия:

Квадратный лист сложить строго по диагонали, совместив противоположные углы. Длина диагонали лекала должна равняться величине окружности заготовки.
Сложенный лист оборачивается вокруг трубы

Важно следить, чтобы сторона лекала, находящаяся ближе к торцу заготовки, была строго перпендикулярна центральной оси.
В месте будущего среза выполняется пунктирная разметка.
Далее происходит резка трубы.

Разметка труб квадратного и прямоугольного сечения

Чтобы изготовить лекало для разметки профильной трубы целесообразней использовать аналогичную заготовку только бОльшего сечения. Разметка на заготовке выполняется единожды с помощью инженерной линейки или транспортира. В полость готового шаблона вставляется профиль, выполняется разметка и последующая резка.

2. Разметка труб под углом 90 градусов

Выполнить разметку трубы под углом 90 градусов достаточно легко. При необходимости можно использовать лист бумаги: лист оборачивается на трубе, закрепляется и выполняется разметка

Важно следить, чтобы края листа совпали по всей окружности, тогда срез будет ровным

Как отрезать профильную трубу под углом 90 градусов?

Для раскроя трубы квадратного или прямоугольного сечения предпочтительнее использовать треугольник. Данным приспособлением поочередно выполняется разметка маркером по каждой стороне профиля. После нанесения пунктира выполняется разрез трубы.

3. Разметка труб под другими углами

Для раскроя труб под углом других значений понадобятся лекала с соответствующими величинами. Подготовить шаблон можно с помощью Excel или других компьютерных программ, введя в соответствующем интерфейсе значения диаметра трубы, нужного угла и т.д.

В расчетных программах можно выполнить расчет раскроя труб любого диаметра и под любым углом. Но чаще всего данный способ используют для создания лекала для раскроя труб малого и среднего диаметра. Для разрезания труб большого диаметра и в больших объемах предпочтительнее использовать программируемые резательные станки.

Как разрезать трубу «воротниковым» способом?

Часто при монтаже водопроводных сетей требуются трубные заготовки, имеющие разрез на торце в виде треугольника. Данная конфигурация труб необходима для соединения с другой трубой круглого сечения под прямым углом.

Чтобы выполнить воротниковый рез поступают следующим образом:

  • Замеряется величина окружности трубы.
  • Выполняется резка трубы под углом 90 градусов.
  • На торце трубы намечают равноудаленные точки, которые находятся относительно друг друга под углами 90 и 180 градусов.
  • Выполняются расчеты: диаметр трубы делят на три.
  • От двух диаметрально расположенных точек откладывают полученную величину и отмечают точками.
  • Данные точки соединяются с другими плавными дугами.
  • После раскроя труборезательным инструментом отделяют полукруглые сегменты, которые готовы к последующим сварным работам.
