Ремонт водяного узла газовой колонки: устройство узла, основные поломки и подробный инструктаж по ремонту

Как поменять мембрану в газовой колонке: выбрать и установить самостоятельно

Эффективная работа водонагревателя зависит от исправности всех узлов и механизмов. Мембрана в газовой колонке — одна из важных деталей, но со временем изнашивается. Как выполнить замену своими руками? Для этого у нас есть подробный план работы.

Функции мембраны, причины неисправности

Эластичная мембрана находится в основании водяного узла, реагирует на перепады давления в системе. Как только вы открываете смеситель, резиновый элемент под давлением выгибается и выталкивает шток. Шток в свою очередь приводит в действие газовый клапан. Так топливо поступает в горелку.

При интенсивной эксплуатации колонки «Вектор», «Нева», «Оазис» мембрана изнашивается. Резина растягивается, засоряется и повреждается. В результате топливо не поступает в горелку: колонка не воспламеняется либо зажигается, но сразу тухнет.

Признаки поломки

Как понять, что пора поменять резиновую диафрагму? Нужно обратить внимание на:

  • Силу давления газа и воды в системе. Откройте кран, посчитайте, сколько в минуту расходуется литров. В норме должно быть не меньше двух-трех литров. Подачу газа можно вычислить визуально, посмотрев на силу огня.
  • Расположение пламени. В приборах с фитильным розжигом огонь должен гореть с края горелки, быть высотой не менее 3-5 сантиметров. Не соответствует? Тогда проверьте жиклеры на засор. После чистки снова посмотрите на пламя. Если ситуация не изменилась, проблема в диафрагме.
  • Техника с пьезорозжигом должна щелкать при нажатии кнопки. Это значит, что диафрагма сработала. Если звуков не слышно, возможно, деталь повреждена или разорвана.
  • В некоторых моделях определить поломку поможет шток, который контролирует работу управляющего блока. Снимите защитный кожух и откройте воду. Если шток находится без движения, требуется заменить диафрагму.

После того как вы нашли поломку, нужно правильно подобрать деталь для замены.

Как выбрать новую деталь

Для каждой колонки («Термет», «Аристон», «Беретта ») мембрана подбирается индивидуально. Для заграничных моделей найти замену сложнее всего, поскольку приобрести товар можно только у официального поставщика. В таком случае у вас есть выбор: потратиться на новый элемент или купить новую колонку.

С отечественной техникой все проще. Замену можно найти в магазинах или заказать через интернет.

Если вы думаете, что принцип устройства всех мембран одинаков — это не так. Например, в водонагревателях «Аристон» устанавливаются специальные элементы — «восьмерки». Они изготавливаются из плотной резины, имеют особую форму. Стоимость их составляет от 300 до 500 рублей.

По принципу «восьмерки» работает мембрана в приборах «Электролюкс». Но ее цена гораздо ниже — от 200 рублей.

Есть и универсальные варианты, однако они годятся лишь для временной установки. Точно настроить технику без заводских деталей невозможно.

Самостоятельный ремонт

Для ремонта понадобится разборка всего водногазового узла. Вам будут нужны:

  • шлицевая и крестовая отвертка;
  • гаечные ключи на 19 и 24;
  • ремонтный набор;
  • новая деталь.

В первую очередь перекройте подачу воды и газа. После этого откройте кран в ванной комнате, слейте остатки воды.

  • Снимите регуляторы с корпуса, потянув их на себя.
  • При наличии дисплея отключите ведущую к нему проводку.
  • Теперь нужно снять кожух. В одних моделях он крепится болтами сверху и снизу, в других «сидит» на защелках. Потяните облицовку на себя и вверх.

Перед вами откроется водный узел. В более ранних моделях он расположен отдельно, вертикально. Сверху установлен газовый блок, слева организован подвод воды, справа — теплообменник.

Чтобы демонтировать такой элемент:

  • Открутите две гайки на водопроводных трубах. Используйте ключ на 24.
  • Выкрутите два винта крепления, потяните вниз и снимите.

В последних моделях водяной узел размещен горизонтально. Снизу есть специальный кран, через который сливаются остатки воды.

  • Открутите крепежные гайки ключом на 19.
  • Отключите подводящие датчики.
  • Выкрутите болты, которые крепят блок к основанию.
  • Снимите горелку.
  • Открутите крепежи водногазового узла с коллектором.

Можно приступать к разборке. В старых вариациях «Астра» и «Нева» нужно открутить восемь болтов для разделения узла. В современных моделях «Нева» 4513, 4511, 4510, «Оазис », «Вектор » его держат только четыре винта.

Осталось достать изношенную мембрану и установить новую.

Проводите сборку в обратном порядке. По окончании работ проведите проверку. Постепенно открывая подачу воды, осматривайте все соединения на момент протечек. После чего откройте кран на полную. Все в порядке? Надевайте кожух, подавайте топливо — пользуйтесь горячей водой в свое удовольствие.

На видео меняют диафрагму для некоторых моделей:

Вода выходит со слабым напором

Вода выходит со слабым напором

Чаще всего это случается из-за засорения теплообменника колонки накипью. Обычно причиной засорения становятся продолжительные «холостые» срабатывания запальника. Устройство нагревает теплообменник до температуры, достаточной чтобы привести к испарению остатков влаги.

Ток воды отсутствует, накипь не вымывается из теплообменника, до следующего включения оборудования она схватывается, в результате чего колонка перестает нормально функционировать. Обычно спасает прочистка теплообменника. В запущенных случаях его приходится менять.

Для замены лучше сразу обращаться к профессионалам, а вот с чисткой можно справиться собственными силами. Подготовьте отвертки, резиновый шланг, рожковые ключи и паранитовые прокладки. Купите в хозяйственном магазине смесь для удаления накипи. Обычно его так и называют – антинакипин. Более бюджетный вариант – промывка уксусной эссенцией. Работайте в таком порядке.

Лучшие универсальные средства для удаления накипи

Первый шаг. Последовательно снимите фурнитуру и кожух с нагревателя.

Второй шаг. Перекройте воду на входе и откройте кран горячей воды, желательно как можно менее удаленный от колонки.

Третий шаг. Открутите трубку подачи воды от теплообменника, а затем отведите ее в сторону. После откручивания гайки теплообменник колонки начнет отдавать воду. Всего ее будет слито около 1 л.

Четвертый шаг. Наденьте шланг подходящего диаметра на вход в теплообменник и поднимите его чуть выше нагревателя. Вставьте в закрепленный шланг обыкновенную воронку и начинайте медленно, тонкой струей вливать готовый раствор (инструкция по приготовлению приводится на упаковке). Спешить не надо. Будете лить слишком быстро – антикипин попросту вытолкнет обратно, и вам это вряд ли понравится.

Промывка теплообменника газовой колонки

Оставьте чистящее средство в теплообменнике нагревателя на 2-3 часа (обычно необходимое время указывается на упаковке).

Подставьте под водяной кран подходящую емкость и осторожно возобновите подачу жидкости в нагреватель. Понаблюдайте, что выходит из шланга

Вышло достаточно много шлама, а затем напор стал нормальным? Все хорошо. В противной же ситуации промывку придется выполнить повторно. Обычно необходимость повторной промывки возникает только при использовании уксусной эссенции. Антинакипин в большинстве ситуаций справляется с первого раза.

Устройство и принцип действия модели Neva 4511

Невозможно самостоятельно отремонтировать бытовой прибор, не зная, как он функционирует и из чего состоит. В отличие от водогрейных аппаратов старого типа, эта серия газовых колонок оборудована контроллером и электрическим розжигом, позволившим убрать постоянно горящий запальник. В остальном конструкция осталась довольно простой и ремонтопригодной. Она состоит из таких основных элементов:

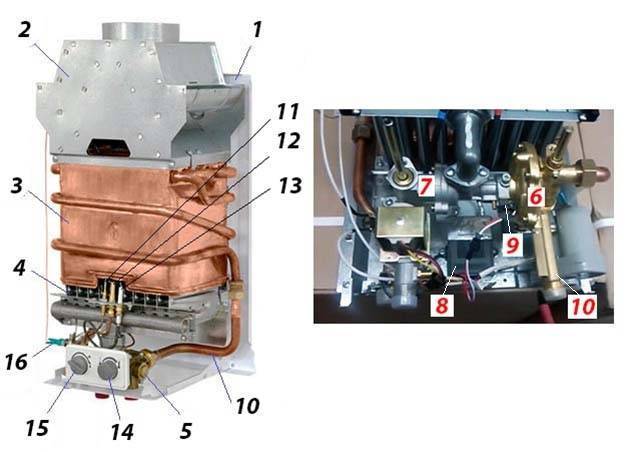

  1. Корпус с петлями для настенного монтажа.
  2. Диффузор – сборник продуктов горения с патрубком для дымохода.
  3. Медный теплообменник.
  4. Газогорелочное устройство.
  5. Водяной узел.
  6. Мембранный исполнительный элемент (так называемая лягушка).
  7. Газовый клапан с электромагнитом, соединенный общим штоком с водяным узлом.
  8. Контроллер.
  9. Микровыключатель подачи питания на электронный блок.
  10. Трубки подачи воды.
  11. Запальный электрод.
  12. Датчик пламени (ионизации).
  13. Дополнительный электрод для розжига горелки.
  14. Кран – регулятор протока.
  15. Регулировка интенсивности горения и температуры нагрева.
  16. Подключение датчика тяги, установленного внутри диффузора.
  17. Отсек для элементов питания (батареек).

Выше на схеме представлено устройство газовой колонки Нева с цифровыми обозначениями деталей, соответствующими перечню.

Автоматическим включением и нагревом управляет водяной узел вместе с контроллером, а за безопасную подачу газа отвечает электромагнитный клапан, скоммутированный с датчиком тяги. Алгоритм работы водонагревательного прибора выглядит так:

  1. После открытия крана горячей воды на входе «лягушки» возникает давление, воздействующее на резиновую мембрану узла. Она перемещает шток, открывающий газовый клапан и замыкающий контакты микропереключателя.
  2. Когда электрическая цепь замкнута, питание от батареек поступает контроллеру. Он дает одновременно 2 команды: открыть электромагнитный клапан для прохода газа и создать искру на запальных электродах. В результате происходит розжиг горелки.
  3. Датчик пламени фиксирует появление огня и передает импульс электронному блоку, который прерывает искрообразование. Нагреватель переходит в рабочий режим.
  4. При закрытии вентиля на смесителе давление в сети исчезает и пружина отбрасывает мембрану «лягушки» назад, одновременно закрывая механический газовый клапан. Срабатывает концевой микровыключатель и контроллер лишается питания, а вместе с ним – электромагнит. Подача топлива прекращается и горелка гаснет.

Чтобы исключить возможный перегрев воды в теплообменнике, производителем реализовано простое техническое решение: в трубопровод встроен температурный датчик, связанный с контроллером. Если поток нагреется до критического уровня (около 90 °С), то подача газа автоматически прекратится и горелка потухнет. Более наглядно строение и принцип работы колонки Нева 4511 показано в видео:

https://youtube.com/watch?v=–nsb1QhsZE

Виды водяных блоков и принцип работы

Водяной блок газовой колонки может изготавливаться из разных материалов:

  • латуни – сплав меди с цинком;
  • пластика – отличается практичностью и долгим сроком службы;
  • полиамида – долгий срок службы обеспечивается за счет использования стекловолокна.

Устройство водяного блока газовой колонки подразумевает наличие таких составляющих:

  • основание и крышка с винтами;
  • диафрагма с установленным на штоке диском;
  • регулятор расхода;
  • сопла;
  • регулятор потока;
  • селектор температуры;
  • фильтр горячей воды.

Водяной блок разделен резиновой мембраной на две части, одна из которых подключена к холодному водоснабжению, а другая оснащена штоком, соединенным с газовым клапаном. На металлическом стержне автоматических устройств находятся «крылья», подключенные к блоку электророзжига.

Принцип работы «лягушки» заключается в следующем:

  • при открытии крана с холодной водой одна из полостей блока заполняется;
  • напор воды давит на мембрану, которая в свою очередь прогибается и оказывает давление на шток, находящийся во второй части «лягушки»;
  • стержень начинает давить на клапан, тем самым открывая подачу газа;
  • в автоматических колонках на штоке находятся «ушки», подающие сигнал на блок розжига;
  • вырабатывается искра, которая зажигает пламя;
  • после закрытия крана с горячей водой внутренние детали приходят в обратное движение, шток возвращается в первоначальное положение с помощью пружины и закрывает подачу газа.

Комплектация автоматических и полуавтоматических газовых колонок может несколько отличаться, но сам принцип срабатывания остается неизменным.

Если загрязнился запальник

Разобрать газовую колонку придется и в случае загрязнения запальника. Для его очистки от грязи придется снять узел запальника: его дюза с течением времени часто склонна к забиванию сажей. Это, в свою очередь, обеспечивает недостаточность пламени от фитиля для моментального поджига газа. Газ скапливается, воздух сильно нагревается, и, как следствие, происходит взрыв, сопровождаемый громким хлопком. Поскольку подобная ситуация достаточно опасна, необходимо в обязательном порядке прочистить горелку запальника.

В узле запальника откручивается гайка, фиксирующая подводящий газ шланг. Отворачиваются два крайних винта и приподнимается планка

Высвобождается зажатый в запальнике трубкой жиклер (важно его не уронить). Тонкой проволокой прочищается дюза и отверстие подачи воздуха

Некоторые виды газовых колонок для квартир предусматривают установку автоэлектроподжига газа. Но и тут есть недостаток: это нестабильная работа при слабом напоре воды и необходимость частой замены электробатареек.

Виды неисправностей

Поскольку большинство пользователей газовых колонок применяют в жилых домах и квартирах проточные нагреватели с открытыми камерами сгорания, то речь пойдет именно о таковых. Автоматизированные турбированные колонки с сетевым электропитанием и розжигом через гидрогенератор слишком сложны для корректирования, поэтому вмешиваться в технику подобного рода конструкции человеку, не имеющему в такой работе ни малейшего опыта, категорически не рекомендуется.

На сегодняшний день наиболее частыми проблемами, с которыми приходится столкнуться обладателям газовых колонок, являются следующие:

  • характерный газовый запах в квартире, исходящий из газовой установки;
  • неполадки с пуском и розжигом основной горелки;
  • самопроизвольное отключение нагревателя непосредственно во время работы;
  • всевозможные подтекания и протечки.

Если вы почувствовали резкий запах газа, стоит незамедлительно перекрыть соответствующий кран, распахнуть окна и сообщить об этом в аварийную службу. Вы поясните оператору характер возникшей проблемы, а он, в свою очередь, исходя из предоставленной вами информации, определит, нужно ли прислать к вам бригаду сиюминутно, или же направить к вам специалиста в порядке очереди. Здесь без вариантов, самостоятельно пытаться устранить утечку метана строго воспрещено.

Собмарт — полезные вещи

Газовая колонка Нева 4511 Возникла проблема с газовой колонкой Нева 4511 (4513), перестала включаться при слабом напоре воды, просто не зажигается, только если на всю вывернуть кран. Краткие технические характеристики водонагревателя Нева 4511 Тип розжига: Автоматический Вид топлива: Природный газ / Сжиженный газ Камера сгорания: Открытая Мощность : 21 кВт Производительность, л/мин: 11 Размеры ВхШхГ, мм: 565х290х221 Минимальное давление воды для запуска, бар: 0,15

Проблема оказалась в рваной мембране (3227-02.278 диаметр 76 mm) расположенной в водяном узле (3227-02.270), который обеспечивает доступ газа к основной горелке только при наличии протока воды, одновременно обеспечивая срабатывание электромагнитного клапана.

Мембрану можно приобрести на АВИТО

Замена мембраны довольна простая, но требует внимания и порядка, что за чем снимать.

Приступим, перекрываем воду и начинаем разбирать — снимаем ручки газовой колонки, поддев отверткой, снимаются туго

РУЧКА D 33 мм (светло-серая) НЕВА 4511 (3272-00.006)

НАКЛАДКА 66х192 С ДИСПЛЕЕМ НЕВА 4511 (3227-07.003, 3272-00.050)

Вынимаем батарейки из отсека для элементов питания:

Отсек батарейный НЕВА 4510/4511/4513 (3227-00.008)

Откручиваем кожух газовой колонки отсоединяем разъемы дисплея

Корпус газовой колонки NEVA-4011, NEVA-4511 без накладки 3272-03.000-02

Монитор дисплей газовой колонки NEVA-4510, NEVA 4511, NEVA 5611 Артикул 3227-07.003

Корпус газовой колонки NEVA-4011, NEVA-4511 без накладки 3272-03.000-02

Откручиваем патрубки подачи воды

Трубка медная для газовой колонки NEVA-4511 от водяного узла к теплообменнику

Патрубок на холодную воду газовой колонки Нева 4511

Откручиваем корпус водяной узел

Водяной узел газовой колонки NEVA 4011, NEVA-4510, NEVA 4511 3227-02.270

Водяной узел газовой колонки NEVA 4011, NEVA-4510, NEVA 4511 3227-02.270

Разбираем водяной узел, откручиваем 6 соединительных винтов

Водяной узел газовой колонки NEVA 4011, NEVA-4510, NEVA 4511 3227-02.270

Достаем мембрану водяного узла и осматриваем на наличие разрыва

Дырка в МЕМБРАНе НЕВА 4511 (3227-02.278) d 76 mm

МЕМБРАНА клапан НЕВА 4511 (3227-02.278) d 76 mm

Сравниваем новую и старую мембраны

МЕМБРАНА НЕВА 4511 (3227-02.278) d 76 mm

Собираем водяной узел и остальное в обратной последовательности, при одевание мембраны советую надеть ее на часть с водяным штоком, а затем прижать.

МЕМБРАНА НЕВА 4511 (3227-02.278) диаметр 76 мм и водяной узел

На этом процедура завершена, но если вдруг вы захотели еще и прочистить газовую колонку т.е провести ТО, читаем дальше:

Снимаем газовую колонку кладем горизонтально и начинаем откручивать камеру сгорания, там два самореза по бокам

Камера сгорания газовой колонки Нева 4511

Откручиваем датчик тяги с камеры сгорания

Датчик тяги 90°C газовой колонки NEVA-4011, NEVA 4511, NEVA 4513 (3222-15.000)

Откручиваем и снимаем горелку, держится тоже на двух саморезах

Разрядник свеча розжига газовой колонки NEVA-4510М, NEVA 4511 (3227-02.130-01)

Горелка газовой колонки Нева 4511

После снимаем теплообменник — разобрали практически все )

Газовая колонка Нева 4511

Теплообменник МастерГаз, Нева 4511, 6011,5111, 5611 3272-06.00

Разводим лимонную кислоту и заливаем пипеткой в патрубок, также забрызгиваем весь теплообменник

Огромное количество накипи образовалось от пыли в воздухе при горение

Накипь на теплообменнике газовой колонки нева 4511

Накипь на теплообменнике газовой колонки нева 4511

Накипь на теплообменнике газовой колонки нева 4511

Почистим заодно и горелку

Горелка газовой колонки Нева 4511

На этом чистка завершена собираем все обратно и проверяем на течь и работоспособность.

Если требуется мембрана обращайтесь.
