Проверка результатов ремонтных работ

По завершению ремонта, необходимо монтировать плату обратно в телевизор. Для этого подключаются все шлейфы и соединения со вторичной платой, а сама плата БП наживляется при помощи одного-двух болтов. Первую проверку также следует выполнять без предохранителя, заменив его лампочкой накаливания. Если при подключении телевизора к сети лампа горит, а сам телевизор работает в штатном режиме, значит, ремонт выполнен правильно. Останется только вернуть на место предохранитель, зафиксировать плату, закрыть ее защитным кожухом (если он был) и закрепить заднюю крышку телевизора.

Но даже после замены сгоревших элементов платы, телевизор может не включиться. Вышедшие из строя элементы в процессе эксплуатации могли привести к более серьезным поломкам. Эксперимент с лампочкой позволит выявить остальные неисправности:

  • Если лампочка загорается, но сразу же тухнет, а на экране появляется характерный растр – необходимо заменить оптронные пары.
  • Если лампа загорается и тухнет, но индикатор телевизора так и не загорелся, а на экране ничего не появилось – искать проблему стоит в области генератора импульсов. Рекомендуется проверить напряжение на высоковольтных конденсаторах и выполнить повторную проверку на предмет целостности диодов выпрямителя.
  • Если лампа горит ярко – в цепи присутствует пробой, и на участок, где должно быть 5В, поступает высокое напряжение. Проверяем напряжение выхода трансформатора, и, если повреждение в нем, замене подлежит весь блок питания. Если трансформаторы целый, необходимо провести повторную проверку и выявить «пробитый» элемент.
  • Если лампа не горит – присутствует обрыв цепи. В таком случае также проводится повторная проверка на целостность каждого элемента, путем прозвона мультиметром.

Самый неблагоприятный исход – это обрыв обмотки трансформатора. Выполнить такой ремонт будет крайне сложно, и вероятнее всего, под замену пойдет сам блок питания, который обойдется в несколько тысяч рублей.

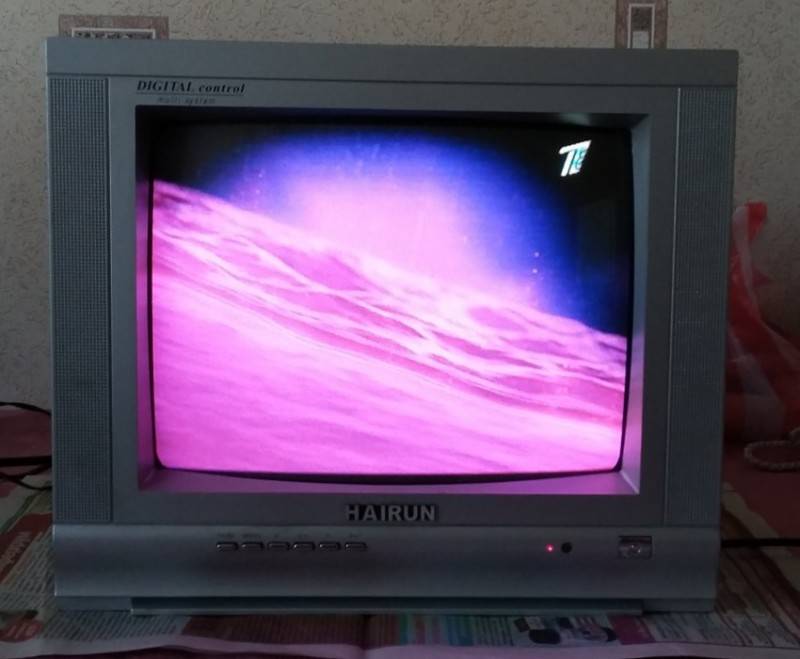

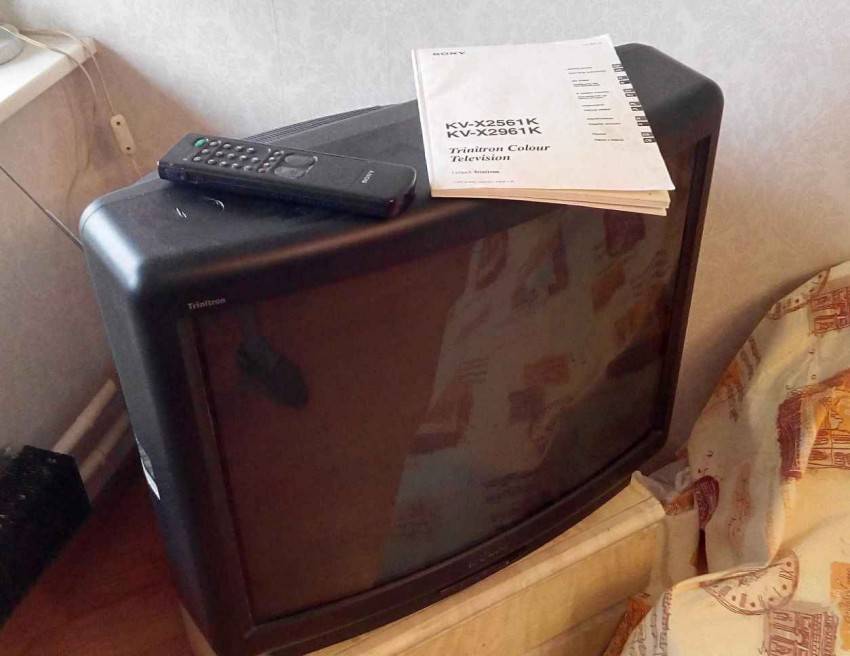

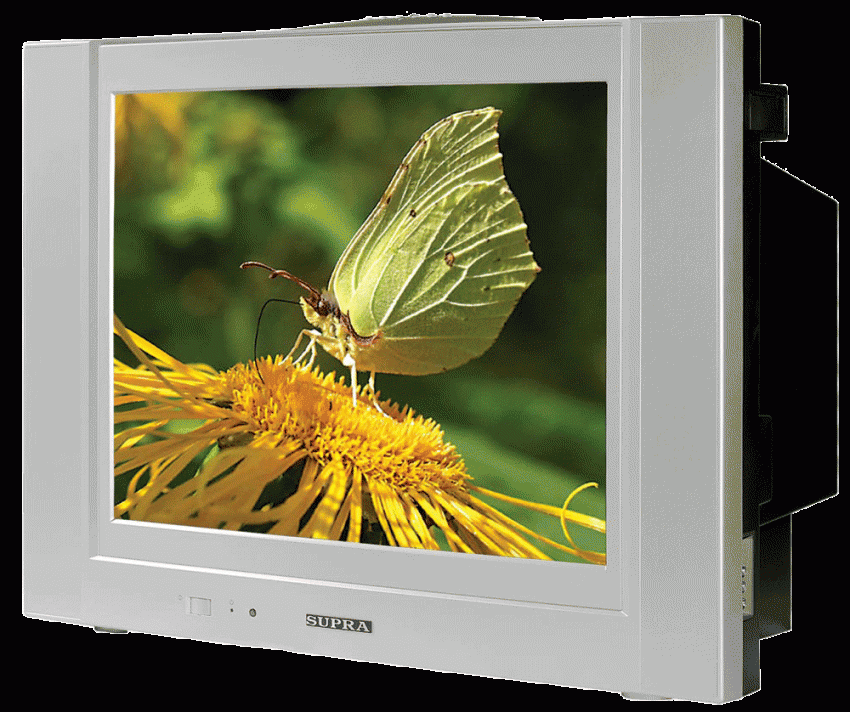

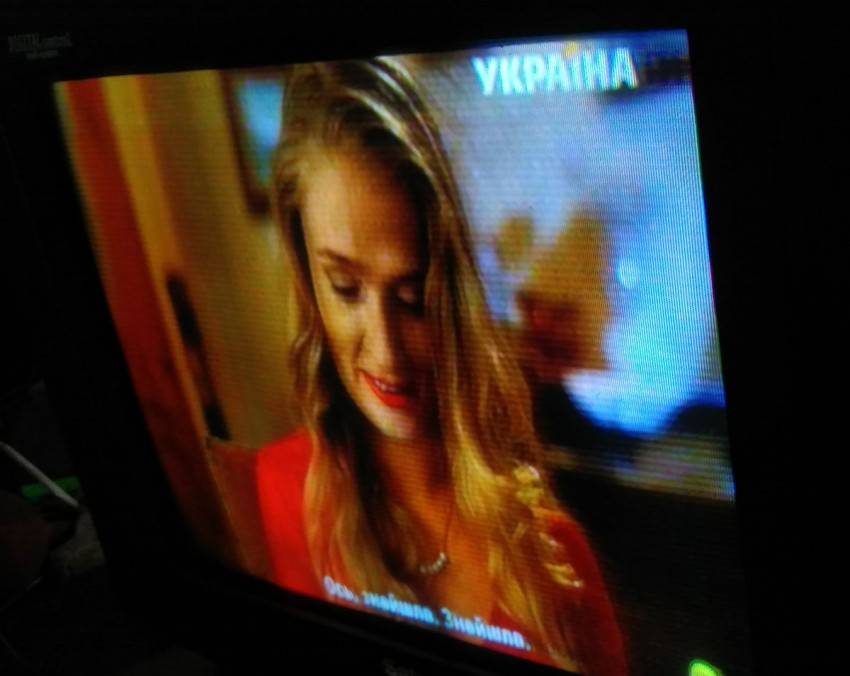

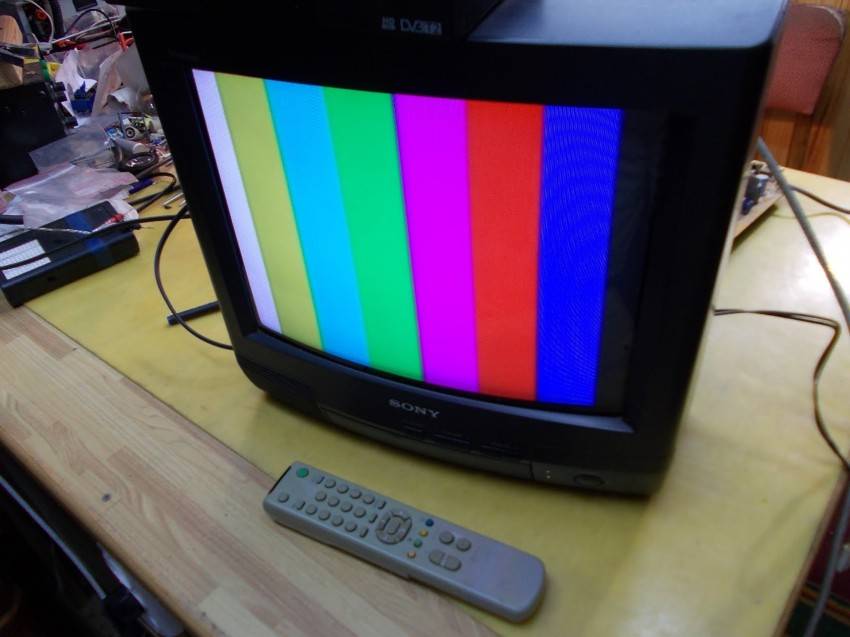

Кинескопные экраны

Начало ремонта телевизора LG своими руками, а также ТВ таких марок, как Панасоник, Самсунг, Рубин, Шарп и др., состоит в проверке предохранителя.

Для того чтобы починить телевизоры с электронно-лучевой трубкой, необходима проверка на наличие основных неисправностей, а после — их устранение.

Проверка предохранителя. Для этого откручиваем заднюю панель, под которой находится плата. К предохранителю подключены клеммы питания, которые необходимо переключить к цоколю обычной лампы и подсоединить ТВ к сети. Если лампа потухла, значит, устройство функционирует исправно. В случае если лампа и не начинала гореть или наоборот, горела всё время, то стоит сделать вывод, что предохранитель сгорел.

Диодный мост. В случае этой поломки ремонт возможен только после прозвонки. Для этого понадобится мультиметр и паспорт ТВ, в которых указана основная его характеристика. А далее нужно действовать согласно приведенной в паспорте схеме, хотя при поломке диодного моста всё же лучше отнести его в сервисный центр.

Наиболее сложной проблемой кинескопных телеприемников, как правило, является неисправность позистора. Для его проверки нужно выключить и включить цепь питания и следить за рабочей лампой. Для осуществления ремонта сначала понадобится настройка сопротивления сети, а после — замена позистора.

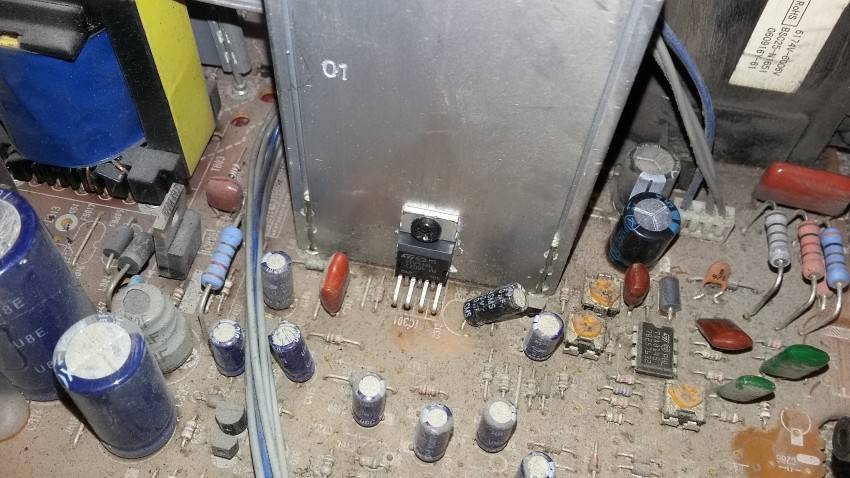

Сгорели конденсаторы или транзисторы. Обнаружить их несложно, это можно сделать даже зрительно: если они вздуты или изменили цвет на плате, то проблема имеет место быть. В этой ситуации испорченную деталь необходимо заменить.

Устранение других поломок

Не включается

Если ТВ-приемник не включается, то скорее всего причина подобной проблемы состоит в неисправности БП, кнопке активации и дефектах проводов.

Для определения причины проблемы, связанной с кабелем и кнопкой, нужно прозвонить элементы при помощи тестера, причём неисправность следует определять не только во включённом, но и в выключенном состоянии.

С блоком питания дело обстоит намного сложнее – если в ходе визуального осмотра вы заметили испорченные детали, это вовсе не означает, что, заменив их, вы получите исправно работающее оборудование. К примеру, конденсаторы вполне могут вспухнуть от перенапряжения, долгого времени использования либо вследствие вторичного замыкания, источник которого заключён совсем в другой цепи.

Именно поэтому необходимо прозвонить мультиметром все элементы БП. Делают это в следующий последовательности.

  1. Если вспучился кондиционер, растрескался позистор, заметен какой-либо другой визуально обнаруживаемый дефект, то следует аккуратно выпаять деталь и зачистить ее от электролитов и нагара.
  2. Проверку тестером проводят начиная с предохранителя, а также позистора, после этого прозванивают диодный мост, затем транзисторы, резисторы и в завершение микросхему. Если в ходе диагностики никаких перебоев не выявлено, нужно просто установить взамен старых работающие элементы.

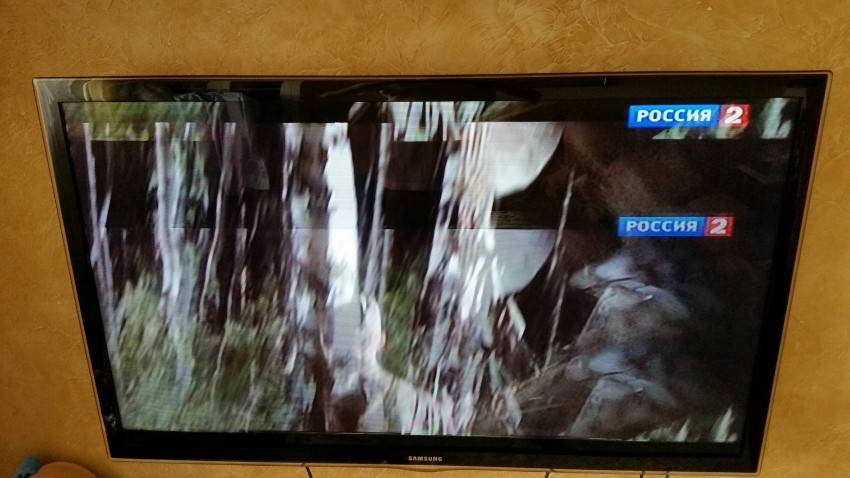

Экран светится, но изображения нет

Это случается по многим причинам. Вот некоторые из них:

На вход видеоусилителя не идет сигнал с приемного блока (тюнер и его цепи). Для проверки надо подключить какой-нибудь источник видеосигнала (компьютер, видеомагнитофон, приставку) к гнездам «Видео» на корпусе телевизора. Например, HDMI, VGA, тюльпаны (желтый) и другие.

Если изображение появилось – виноват тюнер, микроконтролер и их цепи. Микроконтролер можно проверить быстро. Он отвечает за работу кнопок, входных, звуковых и видеосигналов. Если при нажатии на кнопки, вы можете войти в меню, и оно отображается на экране, то микроконтроллер не виноват. Проверьте тестером потенциалы на его ножках. Если все они совпадают со схемой – меняйте тюнер.

Виноват видеопроцессор. Если после подсоединения к тюнерам ничего не произошло, то проверяют микросхему (видеопроцессор). Проверьте все питающие и выходные цепи на соответствие необходимых потенциалов. Если есть несоответствие – процессор на 70% неисправен.

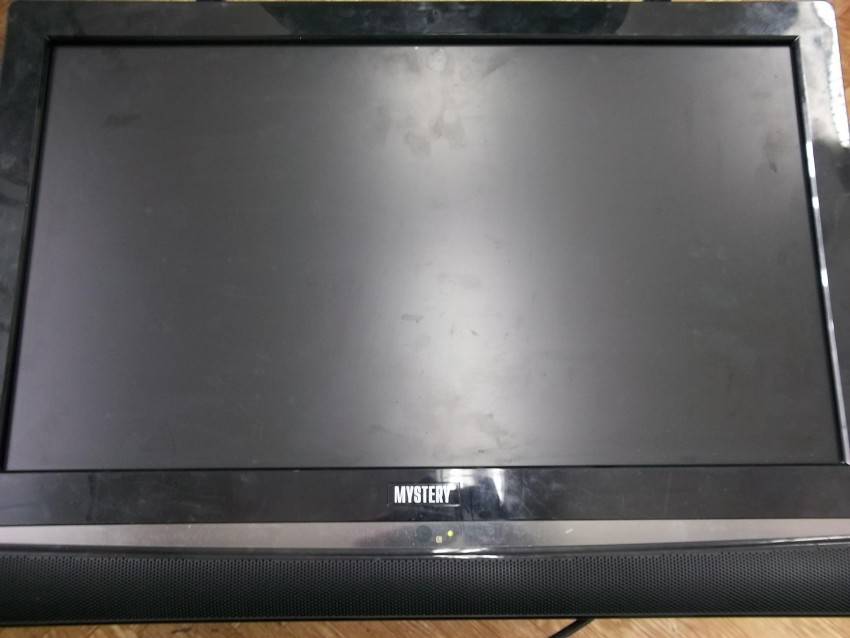

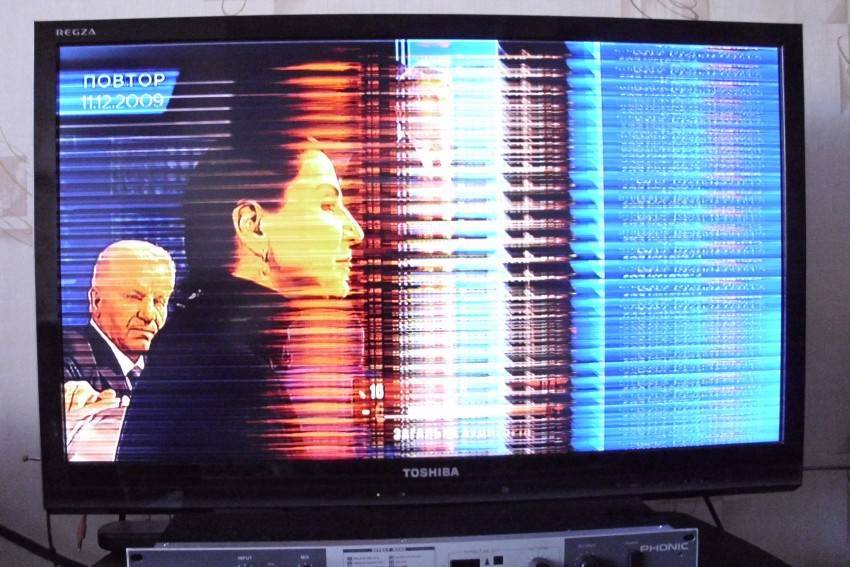

Почему может быть неисправен экран

Перед тем как начать починку надо определить, что именно послужило причиной неисправности.

Вот самые распространенные проблемы с экраном телевизора:

  • Невозможность включения экрана. Эта проблема характерна для любой модели телевизора. Если телевизор не включается, то отремонтировать его можно при помощи замены предохранителя.
  • Сгоревший предохранитель наиболее часто является причиной проблем с экраном. Главное подобрать правильную деталь. Причиной могут послужить кроме предохранителя блок питания, провода, мост и диоды.

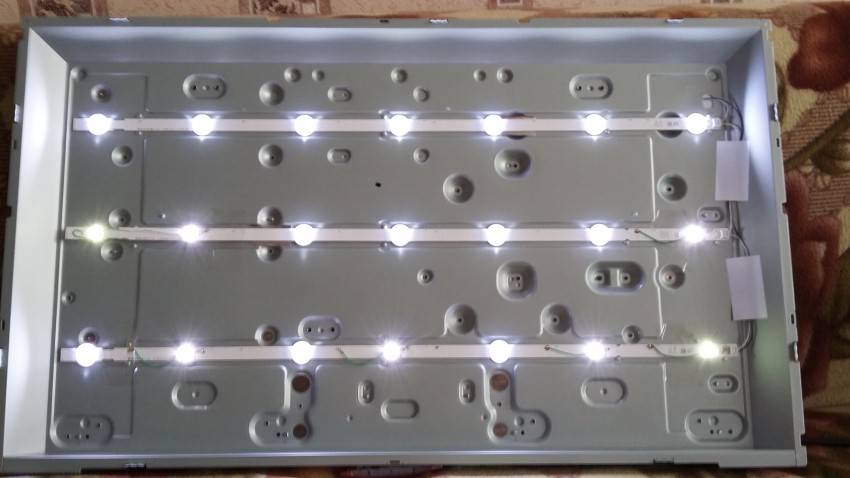

  • Плохо подсвечивается картинка. Такая проблема часта для жидкокристаллических экранов. Здесь требуется ремонт подсветки, который можно сделать своими руками. Достаточно заменить диоды или непосредственно отрегулировать уровень подсветки.
  • Пропал звук. Что делать, если у телевизора нет звука знает каждый мастер. Здесь потребуется замена микросхемы или динамика.
  • Подсветка есть, а изображения не видно. При такой проблеме стоит проверить видеопроцессор и блок приема сигнала.

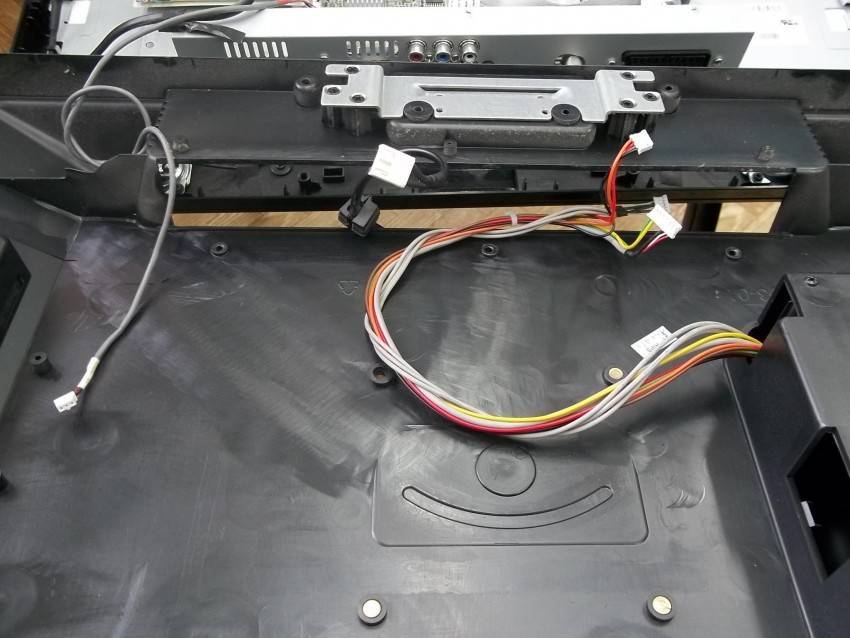

Разборка

Полная разборка ТВ зависит от производителей. Единый алгоритм действий составить сложно. Так, например, модели самсунг, разбираются иначе. Сразу крышку убрать, чтоб не мешала не получиться. Сначала надо раскрутить 10 болтов, которые расположены по всей задней поверхности телевизора. Затем отсоединить шлейф и только потом убрать ее в сторону. Данный производитель устанавливает плату в количестве трех штук. Нас интересует плата блока питания, на ней и установлены драйвера подсветки.

Самый важный подготовительный этап. На нем необходимо освободить поверхность, это может быть устойчивый стол, комод, за которым будет удобно работать. И аккуратно собирать в одном месте все мелкие и крупные детали, чтобы не потерялись. Что касается рук, в идеале они должны быть сухими и чистыми, чтобы избежать остатков следов на внутренних деталях, поэтому работать лучше в перчатках. И самое главное, нельзя торопиться во время полной разборки устройства.

Для начала нужно разобрать телевизор

Сначала отключите все шлейфы, которые связаны с ЖК и присоединяются к плате, для этого достаточно просто выкрутить болтик, который находится между ними. Аккуратно снимаете данную плату и с такой же аккуратностью удаляете металлический защитный корпус с дешифраторов. Они держаться на резиновых креплениях.

Помимо задней крышки, необходимо и снять переднюю раму. Для этого достаточно просто открутить болты, по всем ее сторонам. Положив ТВ на заднюю стенку, вы легко снимете раму

После снятия рамки, переверните ТВ осторожно, потому что матрица ничем не закреплена. Снимаем дешифраторы, берем матрицу в руки и кладем ее на отдельный стол

Разборка

Полная разборка ТВ зависит от производителей. Единый алгоритм действий составить сложно. Так, например, модели самсунг, разбираются иначе. Сразу крышку убрать, чтоб не мешала не получиться. Сначала надо раскрутить 10 болтов, которые расположены по всей задней поверхности телевизора. Затем отсоединить шлейф и только потом убрать ее в сторону. Данный производитель устанавливает плату в количестве трех штук. Нас интересует плата блока питания, на ней и установлены драйвера подсветки.

Самый важный подготовительный этап. На нем необходимо освободить поверхность, это может быть устойчивый стол, комод, за которым будет удобно работать. И аккуратно собирать в одном месте все мелкие и крупные детали, чтобы не потерялись. Что касается рук, в идеале они должны быть сухими и чистыми, чтобы избежать остатков следов на внутренних деталях, поэтому работать лучше в перчатках. И самое главное, нельзя торопиться во время полной разборки устройства.


Для начала нужно разобрать телевизор

Сначала отключите все шлейфы, которые связаны с ЖК и присоединяются к плате, для этого достаточно просто выкрутить болтик, который находится между ними. Аккуратно снимаете данную плату и с такой же аккуратностью удаляете металлический защитный корпус с дешифраторов. Они держаться на резиновых креплениях.

Помимо задней крышки, необходимо и снять переднюю раму. Для этого достаточно просто открутить болты, по всем ее сторонам. Положив ТВ на заднюю стенку, вы легко снимете раму

После снятия рамки, переверните ТВ осторожно, потому что матрица ничем не закреплена. Снимаем дешифраторы, берем матрицу в руки и кладем ее на отдельный стол

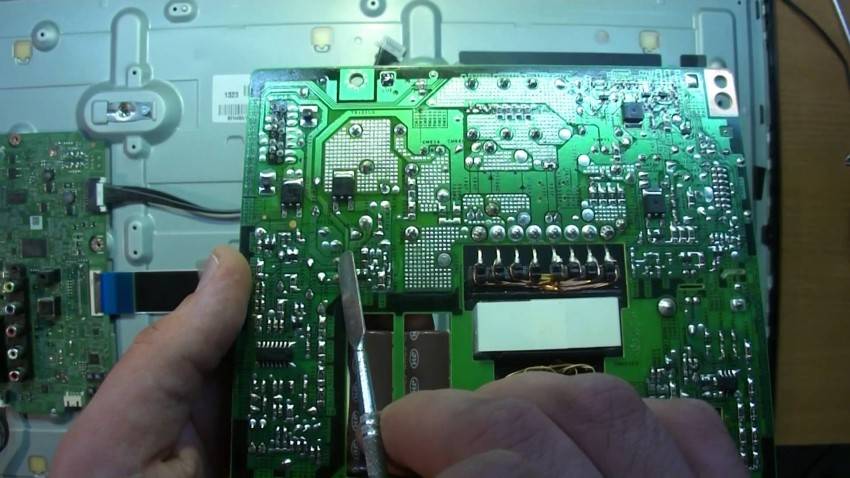

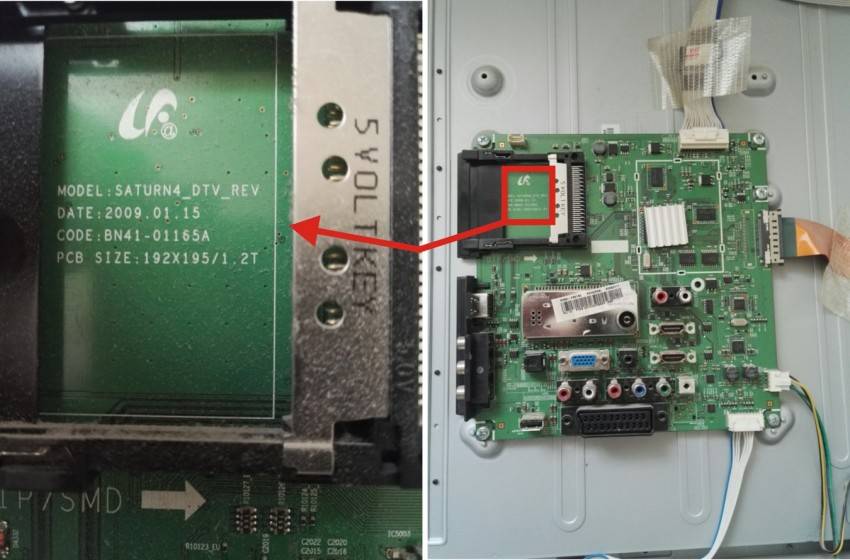

Ремонт блока питания

Так как неисправность блока питания одна из самых распространенных проблем всех типов ТВ, то необходимо изучить ее подробнее.

Ремонт блоков питания жидкокристаллических телевизоров

Так как все модели ЖК-мониторов не имеют принципиально разных конструктивных отличий, поэтому ниже представленная схема может применяться для всех ТВ (Тошиба, Горизонт, Самсунг, Сони, Рубин).

Инструкция:

  1. Вскрыть при помощи инструментов задний корпус устройства.
  2. Открутив крышку, пользователь увидит, расположенный с левой стороны блок питания ЖК телевизора, а справа находится основная плата.
  3. На плате блока имеются три трансформатора: нижний, верхний и трансформатор справой стороны – он отвечает за дежурную работу монитора, с него и нужно начинать проверку.
  4. Трансформатор, отвечающий за дежурный режим должен давать напряжение в 5В. Чтобы понять, в каком проводе произвести замер, рекомендуется воспользоваться схемой или посмотреть на маркировку корпуса. Около нужного контакта будет набито -5В.
  5. Первым замеряется обрыв цепи, необходимо прикрепить один щуп к контакту -5В, а другой к катоду диода, расположенного на радиаторе. Поставить тестер в режим прозвона, и проверить цепь. Наличие звукового сигнала будет свидетельствовать о том, что обрыва нет.
  6. Затем один щуп мультиметра прикрепить к панели ТВ, а другой оставить на прежнем контакте, включить экран в сеть и произвести замер напряжения. Если устройство покажет значение меньше 5В, например, 1,5 то это говорит о том, телевизор работает не на полную мощь, возможно, высох конденсатор.
  7. Нужно перепаять вышедшие из работы элементы, для этого изъять плату, отсоединить шлейф матрицы.
  8. После выполненной работы экран должен включиться.

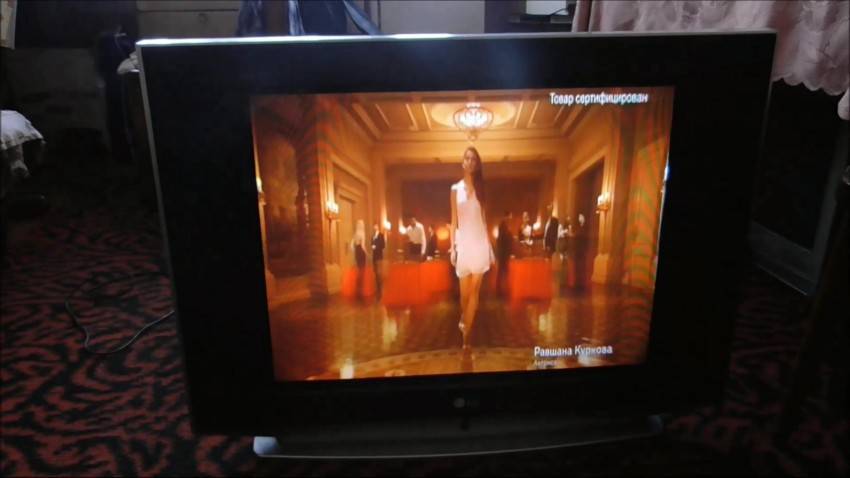

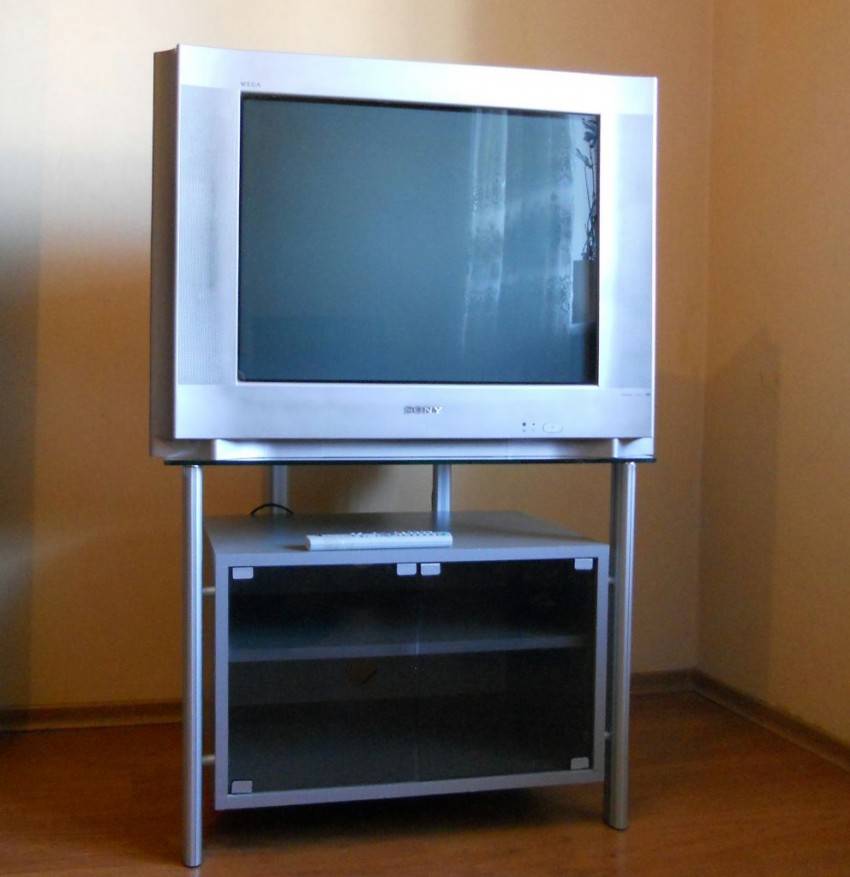

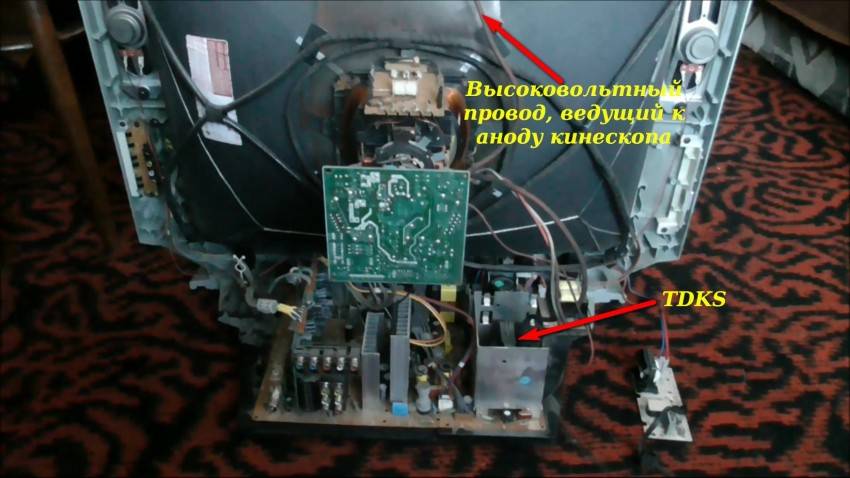

Кинескопные ТВ

Ремонт мониторов, оснащенных кинескопом, например таких, как (рубин, шарп 2002sc, сони тринитрон, ввк), а также ремонт телевизора Самсунг, Панасоник. всегда начинается проверки блока питания.

Тестирование выполняется с помощью лампы накаливания, но перед выполнением процедуры нужно обязательно отключить Sharp c2002sc, Самсунг или другой экран от нагрузки (каскад строчной развертки). Напряжение строчной развертки может варьироваться от 110 до 150 В, это зависит от размера кинескопа. Требуется найти в цепи ТВ конденсатор фильтра развертки. Далее нужно будет подключить лампочку, для того чтобы снять нагрузку, необходимо отпаять дроссель и предохранитель, через которые элемент СП потребляет питание. Такая схема применяется для экранов sharp c 2002sc.

После, адаптер питания подключить к электричеству и сделать замер напряжения, если значения будут превышать норму, то придется проверить цепь обратной связи блока питания. Если же БП в хорошем состоянии, то лампочка убирается, и все элементы припаиваются на место. Это основная информация, как отремонтировать телевизор своими руками.

https://youtube.com/watch?v=HI-i5Zr-MJg

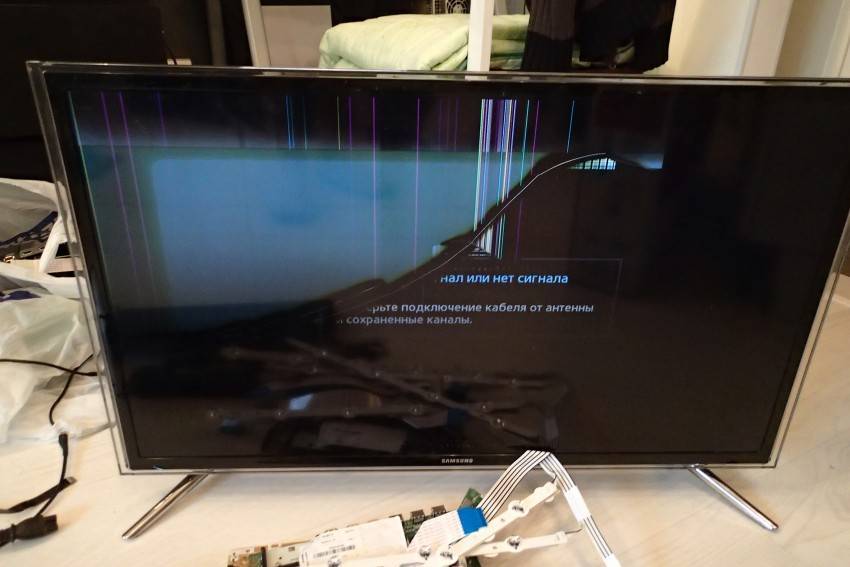

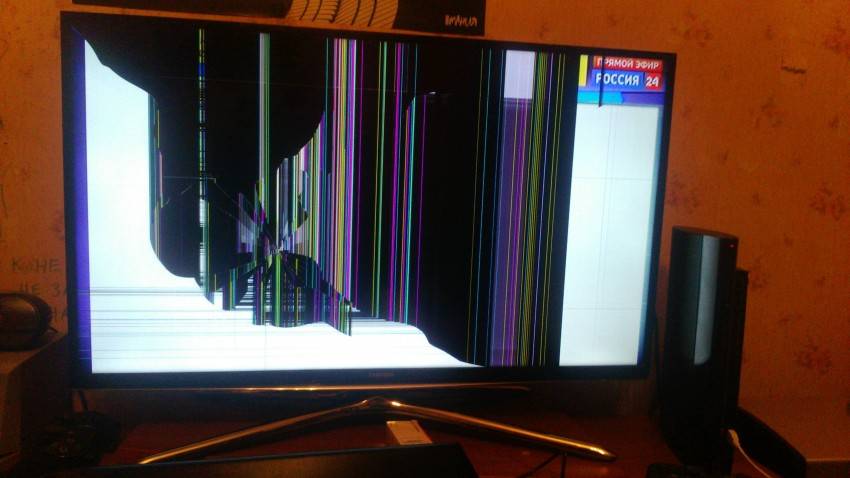

Возможен ли ремонт ЖК моделей, если разбит экран?

Матрица с дисплеем выпускается в виде герметичного моноблока, который не подлежит разборке. LCD или LED дисплеи не имеют никакой внешней защиты (в отличие от смартфонов, планшетов и других мобильных гаджетов, для которых есть возможность установить специальное стекло или пленку). Это делает их уязвимыми перед механическим воздействием. Сама ЖК панель — очень хрупкая конструкция, состоящая из двух стекол, между которыми находятся жидкие кристаллы. В современных моделях переднее стекло часто заменяют полимерным глянцевым или матовым полотном. Это снижает вес изделия, но и увеличивает вероятность повреждения.

В случае появления видимых сколов и трещин, у владельца техники есть два варианта:

  • замена матрицы;
  • покупка нового устройства.

Из-за особенностей конструкции ремонт данных элементов невозможен, поэтому любой мастер технического центра предложит поменять нерабочий модуль полностью. Цена исправного экрана будет составлять 80-90% от общей стоимости прибора, поэтому часто пользователи отказываются от услуг сервисной службы и просто покупают другой аппарат. Как показывает практика, в большинстве случаев приобретение новой модели обходится почти в ту же цену, что и замена модуля (это особенно актуально, если ТВ уже проработал 2-3 года).

Если принято решение о том, чтобы поменять матрицу, то сам процесс будет выполнен в несколько этапов.

  1. Отключение техники от сети и подготовка ровного места для проведения ремонтных работ.
  2. Панель укладывается на ровную поверхность дисплеем вниз (чтобы исключить дополнительные повреждения, рекомендуется постелить под устройство что-то мягкое).
  3. Откручиваются все винты и снимается задняя крышка корпуса.
  4. Снимается специальная фиксирующая рамка и отсоединяются шлейфы питания.
  5. Неисправный модуль удаляется, а на его место устанавливается другой.
  6. Производится сборка аппарата в обратном порядке с последующей проверкой работоспособности.

Такой способ ремонта актуален и экономически выгоден только в одном случае: есть возможность приобрести б/у телеприемник той же модели или аналог с такими же техническими характеристиками. При этом главное, чтобы эти детали сами были в исправном состоянии (наличие остальных функциональных возможностей не играет роли). Покупка нового модуля у производителя не имеет смысла из-за дороговизны.

В интернете можно найти много видеороликов, рассказывающих о пошаговой замене матрицы. Однако рекомендуется вызвать представителя технического центра, который обладает необходимым опытом и практическими навыками. Он поменяет неработающий модуль в присутствии клиента, не увозя оборудование в сервис.

Особенности ухода за разными видами экранов

Чем лучше протирать ЖК, LED, плазменный, LCD телевизор, работая в домашних условиях? Ориентируйтесь на тип экрана:

  • LED-панели.Для работы подойдет специальный комплект. В него входит салфетка из микрофибры и состав в форме спрея без спирта. После очистки на экране остается пылеотталкивающий слой. LED-модели можно вытирать салфеткой без ворса, куда заранее наносят пенку;
  • ЖК-устройства. Правильный уход за ТВ заключается в изначальном нанесении средства на салфетку и дальнейшей протирке экрана. Стыки прорабатывают ватной палочкой, а корпус чистят 1 раз в 21-28 дней мягкой салфеткой;
  • плазменные экраны. Их можно обрабатывать мыльным раствором, которым пропитывается ткань без ворса или микрофибровая губка. Для участков с затрудненным доступом используют пылесос, ватные палочки. Отпечатки пальцев удаляют салфеткой для очков;
  • LCD-телевизоры. Устройства с мягким тонким экраном легко повредить, поэтому их протирают исключительно сухой салфеткой. Телевизор должен быть отключен кнопкой и из сети. Перед работой с рук снимаются браслеты и кольца. Вода не распыляется на экран. Доступ летучих веществ на LCD-панель недопустим.

Чем удалить пятна с экрана телевизора?

От прикосновения рук на мониторе часто остаются пятна. Обычные методики очистки в этом случае не актуальны. Лучше использовать:

  • специальные сухие салфетки без ворса и спирта в составе;
  • чистящую пенку, которую наносят на салфетку, а потом — на дисплей;
  • раствор очищенной воды и уксуса, в котором смачивают хлопчатобумажную тряпицу.

Важно! Ткань должна быть слегка влажной, а после обработки монитор обязательно вытирается

Как убрать царапины?

Для удаления царапин выполняется следующее:

  • обработка поверхности тканью, смоченной в жидкости для ухода;
  • зачистка царапины новым ластиком (проводят вдоль трещинки) после полного высыхания экрана;
  • полировка вазелином, который наносится на ватный диск;
  • использование лака от царапин с предварительной протиркой дисплея.

Совет! Если вы обнаружили царапину после покупки, в течении 14 дней можно заменить телевизор.

Как дольше сохранить экран чистым

Чтобы выполнять протирку ЖК-дисплея как можно реже, уберите горшки с комнатными растениями, расположенные рядом. Капельки попадут на монитор. Трогать руками дисплей нельзя — жирные пятна очень сложно выводятся. Желательно установить телевизор так, чтобы дети не могли к нему подобраться.

Учитывайте, что насекомые сильно пачкают поверхность, поэтому лучше не допускать их появления.

Посмотрите видео о том, как почистить экран телевизора

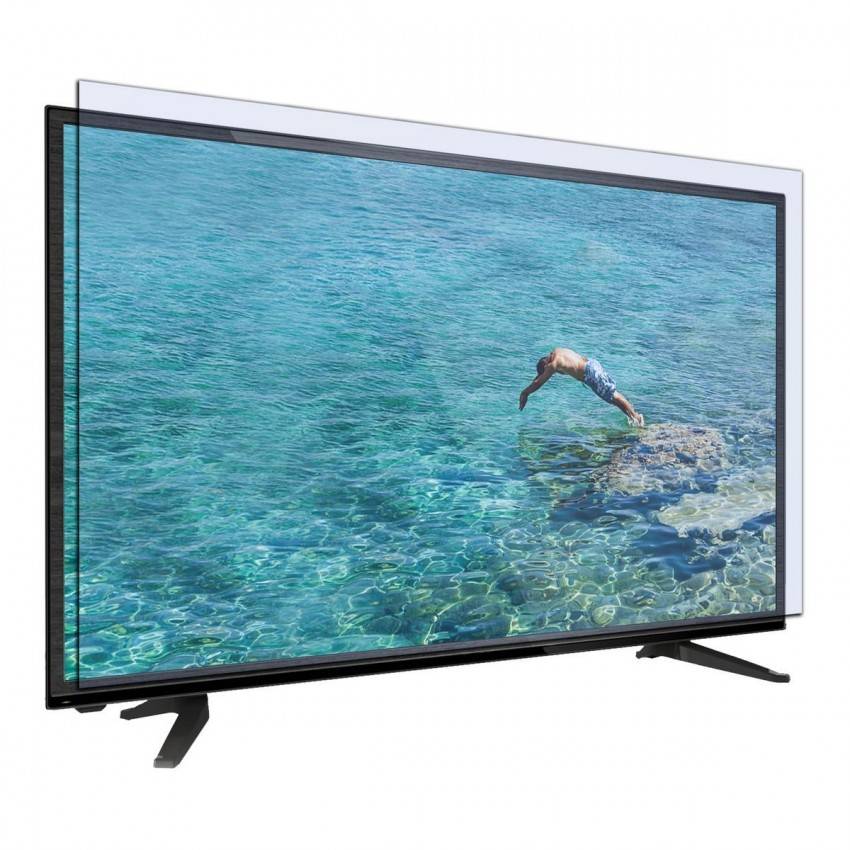

Замена матрицы

Когда корпус полностью снят, вы увидите перед собой металлический каркас матрицы, на котором закреплена вся электроника и соединённые с ней шлейфы.

Последние нужно очень аккуратно отсоединить, чтобы не допустить обрыва. Замена ЖК матрицы в телевизоре – хрупкий процесс. Затем откручиваются все винты, на которых закреплены материнская плата, блок питания и другие компоненты.

После того, как все комплектующие модели отключены от матрицы, нужно распаковать новый экран и в обратном порядке закрепить на нём все платы, шлейфы и динамики. Как только все модули окажутся на своих местах, можно приступать к установке рамки и крышки на место, а также последующей проверке работоспособности устройства. На видео достаточно подробно рассказан данный процесс:

Как выбрать новый экран

При необходимости заменить экран ЖК-телевизора новый компонент подбирают с учетом нескольких критериев

В частности, важно учесть:

  • Габариты экрана. Перед заменой матрицы измеряют длину и ширину заменяемой детали. В противном случае установка будет невозможной.
  • Качество передаваемого изображения. Производители предлагают большое количество матриц, которые отличаются количеством люминофоров. В зависимости от максимального разрешения экрана увеличивается качество картинки.
  • Стоимость. Как правило, новые экраны для телевизоров реализуются по завышенным ценам, поэтому починка не всегда целесообразна.

Как правильно заменить

Процедура замены матрицы зависит от конкретной модели телевизора. Отличия в порядке разборки и установки нового элемента связаны с неодинаковой конструкцией устройств. В качестве крепежных элементов используются винты либо защелки. Разборка телевизора проводится с фронтальной или тыльной стороны.

При фронтальном доступе отжимают защелки, удерживающие облицовку телевизионной панели. После отсоединения защелок открывается доступ к матрице, прикрученной винтами к корпусу. Для демонтажа снимают крепежи на задней стенке, после чего устанавливают новый компонент и выполняют сборку в обратном порядке.

Поскольку на корпусе используются винты разной длины, стоит запомнить их расположение. Разобрав корпус, остается снять матрицы и поставить новый экран.

Сама процедура установки матрицы не составляет особой сложности, но при этом важно соблюдать последовательность действий. В частности, нужно выполнить следующие шаги:

  1. После разборки корпуса видна матрица, на которой зафиксированы электронные платы и шлейфы. Компоненты отключают, предварительно сфотографировав их месторасположение.
  2. Отсоединяют шлейфы вдоль периметра телевизора. В некоторых разновидностях устройств шлейфы скрыты под рамкой.
  3. Сняв матрицу, ее кладут рядом с исправной и поочередно переносят модули и электронные платы. Сразу после переноса платы к ней подключают соответствующий шлейф.
  4. Когда набор модулей подключен, корпус собирают и проверяют работоспособность дисплея.

Причины скрипа дивана и как это исправить, что делать в домашних условиях

Чтобы устройство правильно работало, может возникнуть потребность согласовать новую матрицу с модулями. Для этого нужно включить телевизор, зайти в настройки и запустить соответствующую функцию. Подробный процесс описан в прилагаемой к технике инструкции и может незначительно отличаться.

Распространенные неисправности

Для того чтобы выполнить самостоятельный ремонт ТВ-приемников, надо определить первопричину поломки. Для этого потребуются:

  • мультиметр – этот прибор необходим для определения параметров напряжения в контрольных участках измерения, номиналов конденсаторов и резисторов, а также прозвонки электроцепей;
  • усилитель – используется для выявления участка, где пропадает сигнал;

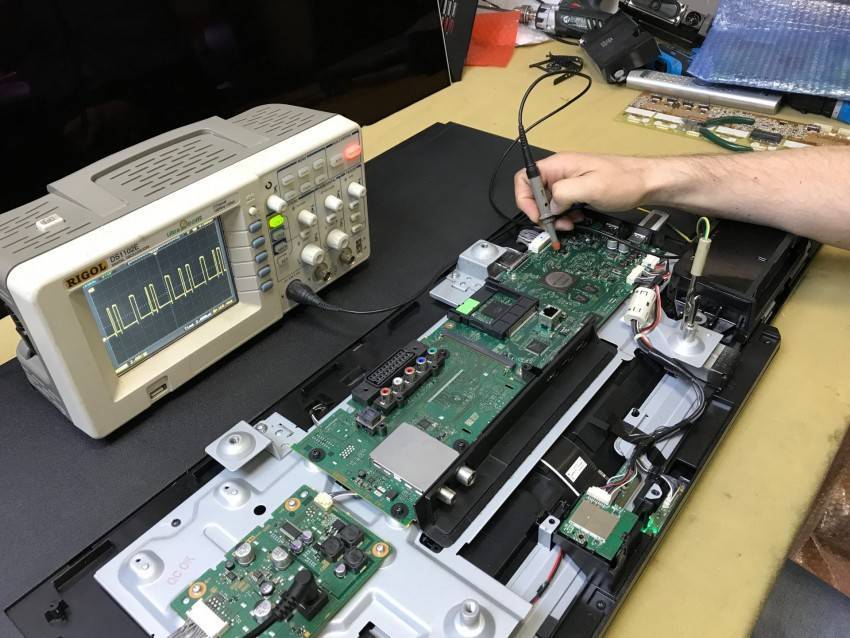

  • осциллограф – требуется для представления сигналов в нескольких точках функциональной схемы ТВ-устройства.

Наиболее распространённые причины неисправностей:

  1. Приемник не запускается – причиной обычно является выход из строя блока питания, а также повреждения кабеля или поломка кнопки включения.
  2. Не светится экран либо видеоряд выглядит размытым, едва заметным – это прямо указывает на проблемы со светодиодами подсветки, лампочками либо источниками их питания.

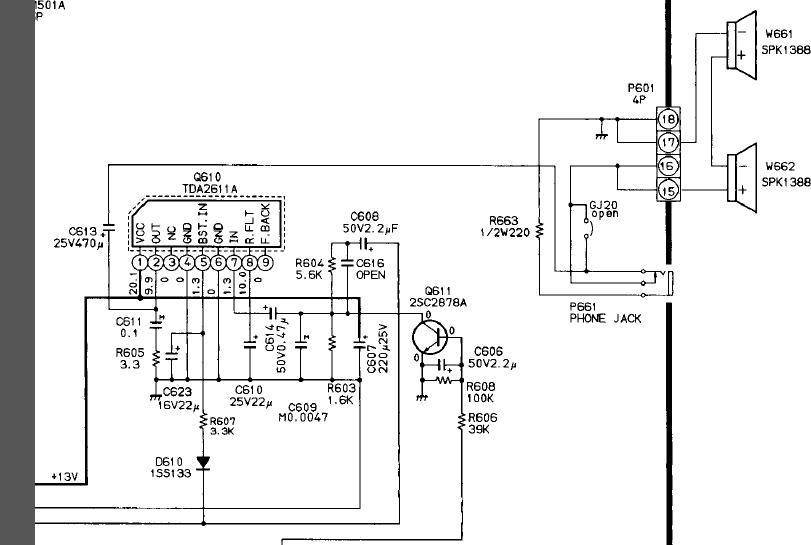

  3. Телевизор хрипит либо звуковоспроизведение отсутствует вовсе – в данном случае скорее всего имеют место перебои в работе аудиоусилителя либо обвязки.
  4. Экран ТВ-приемника светится, но изображение отсутствует – это указывает на перебои в работе тюнера, а также его цепей либо поломку видеокарты.

Еще одна распространенная причина поломки ТВ – механическое повреждение экрана. В данном случае заметить проблему можно невооружённым взглядом – на нее укажет разбитый монитор, трещины, битая матрица, светлые и темные пятна на экране.

Не исключено, что сгоревший компонент – лишь следствие замыкания, а его настоящая причина располагается совсем в другом месте.
