Как сделать отпариватель из парогенератора: принцип работы, сборка и проверка

Основные причины поломки

Есть несколько причин, по которым парогенератор может выйти из строя и начать брызгать водой. Основных причин всего три. Ниже они более подробно рассмотрены.

Сломанный клапан

Чтобы убедиться, что причина поломки кроется в неисправности клапана, необходимо проделать следующее:

1. Закрыть клапан.
2. Включить прибор в любой режим.
3. Начать раскачивать утюг в разные стороны.

Если появляются капли воды, то необходимо убедиться, что не закрыт доступ влаге. Решением проблемы в данном случае станет замена клапана.

Неправильная эксплуатация

В случае, когда подошва утюга не разгорелась до установленной температуры, нельзя осуществлять подачу пара. Иначе из прибора может побежать вода.

Только, когда устройство полностью нагреется и выключится индикатор, можно начать процесс выпуска пара. До того, как утюг нагреется, его необходимо держать в вертикальном положении.

После полного нагрева индикатор сразу выключится. В ином случае, вместо пара, из используемого устройства, будет выходить вода. Крышка заливного отверстия всегда должна быть плотно закрыта до щелчка. Иначе вода будет портить одежду.

Неосторожное перегибание шланга

Вода вместе с паром будет выпускаться в любом случае, даже если шланг немного зажат или утюг находится напротив выходящего отверстия пара, или шланг находится намного ниже. Вода, в данном случае, начнет выходить уже через несколько минут, это приводит к пробке. Из-за этого вода попасть в используемое устройство не может.

Как почистить парогенератор: справляемся самостоятельно

Перед тем как заняться удалением накипи, нужно понять, какой именно тип парогенератора у вас находится.

На данный момент есть 2 вида этих приборов:

• Самотечная модель;
• Работающая под давлением.

Почистить парогенератор можно через специальное отверстие

Аппараты, которые работают под давлением, оснащены функцией подачи сильного потока пара и возможностью эффективно отпаривать вещи. Главной особенностью такой техники является то, что самостоятельная чистка в домашних условиях может привести отпариватель в непригодность. Например, починить марку Керхер или Филипс (Philips) будет не так просто. Для начала должна быть установлена причина, по которой техника «плюется» или не подает пар, постараться устранить причины, по которой она не работает. Если же устройство и далее выдает ошибки в эксплуатации, нужно обратиться в сервисный центр. А подробнее о причинах поломки, почему очистка так нужна, как почистить отпариватель и что делать, если не получилось удалить налет, вы можете узнать из видео.

Поэтому если вы решили почистить отпариватель дома, знайте, этому процессу может подвергнуться только самотечная модель.

Виды парогенераторов и их применение в домашнем хозяйстве

Независимо от назначения, конструкция парогенераторов содержит резервуар – котёл, в котором образуется пар и подаётся к внешнему потребителю. По типу подачи рабочей жидкости (воды) принято различать ручные виды агрегатов и автоматические установки. По количеству потребляемой мощности парогенераторы бывают промышленными и бытовыми. У бытовых агрегатов этот показатель, как правило, не превышает 9 кВт, и они подключаются к электросети 220 В (промышленные − к 380 В).

По способу нагрева рабочей жидкости (воды) парообразователи бывают индукционными, с электродными установками, печные и электрические. В таблице приведены основные особенности каждого типа агрегата.

Таблица 1. Типы парообразователей и их особенности

Разновидность агрегата	Изображение	Описание
Индукционный		Вода в резервуаре устройства нагревается за счёт воздействия электромагнитного поля. Оборудование позволяет получить на выходе очищенный и лёгкий пар.
Электродный		Внутри резервуара находится электрод, который является нагревательным элементом устройства. Работают установки от электросети. В результате нагрева воды получается пар, который лишён вредных примесей и минеральных отложений.
Электрический		В агрегатах устанавливаются ТЭНы различной мощности (от 4 кВт). Такие устройства используются для помещений парных. На больших площадях используют парогенераторы для бани и сауны, мощность которых превышает 12 кВт.
Печной		За счёт печного отопления осуществляется нагрев воды и выделение пара. В качестве энергоносителя используется уголь либо древесина.

В домашнем хозяйстве заводские и самодельные парообразователи используются при обустройстве парных, в качестве очистительного оборудования (мойка различных поверхностей паром под давлением), при изготовлении самогонных аппаратов. Также агрегаты применяют для отогрева труб водопровода и двигателей автомобилей. Посмотрите видео, чтобы понять, как работает парогенератор.

Видео «Принцип работы парогенератора»:

Для увлажнения воздуха в жилых помещениях можно изготовить своими руками ультразвуковой парогенератор. Данное устройство устанавливается на поверхности воды и генерирует колебания определённой частоты, в результате чего образуется множество мелких капель, которые поднимаются в воздух.

Когда требуется помощь мастера на дому?

Помощь мастера требуется в том случае, если установить причины нарушения в работе парогенератора невозможно, либо не удается устранить их самостоятельно. Чаще всего это происходит при выходе из строя какой-то детали.

Чтобы не ошибиться с выбором мастера и не связаться с мошенниками, нужно придерживаться следующих рекомендаций:

1. Частные мастера чаще всего не дают гарантий на свою работу, либо обещают исправное функционирование прибора на словах. Поэтому лучше обращаться в сервис.

2. После завершения ремонта, необходимо требовать чек и гарантийное обслуживание.
3. Следует доверять «сарафанному радио». Рекомендации знакомых могут помочь найти хорошего специалиста.
4. Мастер не будет брать деньги за диагностику. Профессионалы проводят ее бесплатно.
5. Не следует оставлять прибор в мастерской, если работники не дают бумагу о его получении.
6. На всех документах должна стоять печать с информацией об организации и с ее адресом.

Стоимость ремонта парогенераторов широко варьируется. Чем сложнее работа и чем дороже модель, тем она будет выше.

Средняя цена варьируется в пределах 700-1500 рублей. Найти мастера можно по объявлениям, размещенным в Интернете или в газете.

Парогенератор своими руками

Определившись с главным вопросом — как будет происходить нагрев воды, можно приступать непосредственно к сборке агрегата.

Выбор емкости

Этот параметр во многом определяет производительность, а также мобильность оборудования. Для нагрева воды желательно использовать металлическую емкость с достаточной теплоизоляций, чтобы во время использования снизить риск ожогов при случайном контакте. Это может быть металлическая канистра, ведро и даже старый электрочайник. В зависимости от необходимого объема пара и время работы такое устройство нуждается в периодическом подливе воды.

Именно на примере использования газового баллона (вариант — старого огнетушителя), будет основано наше руководство.

Выбор нагревательных элементов

Если не брать в расчет вариант с нагревов воды при помощи электрической, газовой или дровяной печи, предпочтительней использовать ТЭНы подходящей конструкции. Для объема газового баллона это должен быть ТЭН для бойлера. Если емкость поменьше по объему, сгодятся и нагревательные элементы из старого чайника.

Приваренная конструкция, разумеется, надежней себя поведет в работе под давлением, но при перегреве и необходимости замены, придется практически полностью разбирать устройство.

Монтаж парогенератора

Перед тем как подбирать необходимые элементы конструкции, следует подготовить схемы подключения парогенератора и просчитать необходимые дополнительные детали (трубы, фитинги, система управления).

Для этого делается трубопровод с запорным и обратным клапаном, при необходимости устанавливается фильтр для очистки жидкости.

Все работы можно разделить на следующие этапы:

• Подготовка баллона. Открытием вентиля стравливаются остатки газа. После этого выкручивается клапан и выполняется промывка внутренней части резервуара моющим средством и теплой водой. Заливка воды повторяется несколько раз, до полного удаления посторонних запахов.
• Установка нагревательных элементов. В нижней части корпуса крепятся ТЭНы любым подходящим образом (кроме сварки, хотя в некоторых случаях это более оправдано). Крепления должны выдерживать не только повышенную температуру и влагу, но и увеличенное давление в корпусе.
• Установка дополнительной фурнитуры. В верхней части баллона необходимо сделать четыре ответвления. Здесь уместней использовать резьбовые соединения и переходники подходящего размера. Одно из ответвлений используется для монтажа клапана контроля давления. Второй патрубок будет «отвечать» за заправку емкости жидкостью. Третий отводок предназначен для контроля давления и температуры нагрева. Здесь размещены манометр и термодатчик. Четвертый отводок предназначен для соблюдения приемлемого уровня воды в баллоне и расположен он немного ниже остальных — не менее чем на 10 см от верха емкости.
• Дополнительное обустройство самодельного парогенератора. Это могут быть ножки и даже колесики для свободного перемещения громоздкой конструкции, защитный кожух для безопасного контакта с горячим корпусом, а также любая подходящая конструкция подачи пара.
• Система подачи пара также представляет собой трубопровод. Для направленного действия желательно использовать сопло с более узким диаметром отверстия. Если парогенератор будет использоваться в парной или сауне, выходное отверстии для подачи пара может иметь произвольное строение.

Подобные датчики можно приобрести отдельно практически в любом строительном магазине.

Проверяем терморегулятор

Терморегулятор выглядит как пластина с группой контактов и торчащим пластиковым штырем, на который затем надевается диск.

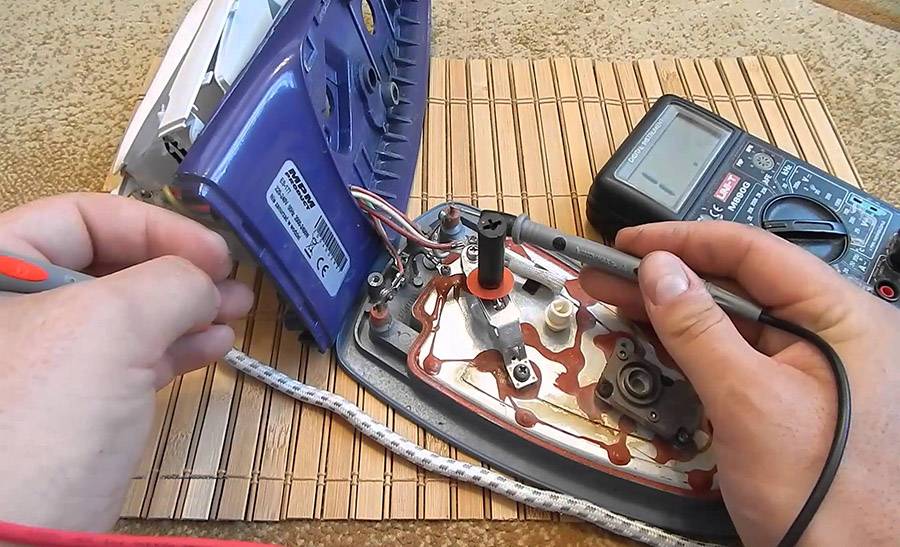

Это терморегулятор на утюге

К пластине подходят два контакта. На них устанавливаем щупы мультиметра и проверяем работоспособность (прозваниваем). В положении «выключено» звук мультиметра должен пропадать, при включении и повороте в любое положение он должен продолжать звучать.

Повреждение может состоит в том, что в положении «включено» контакта все равно нет — тогда утюг не греет совсем. Может быть иная ситуация — он не отключается регулятором и/или не реагирует на положение регулятора. Обе причины в контактах. И, скорее всего, они подгорели.

В первом случае может мешать нагар, который можно счистить засунув между контактами кусочек наждачной бумаги с мелким зерном и пару раз и «поелозить» по контактам. Если наждачки нет, можно использовать пилочку для ногтей, но действовать надо аккуратно — температурные настройки зависят от изгиба пластин. Так что сильно изгибать их нельзя.

Во втором случае — если утюг не отключается — контакты, возможно, пригорели — сплавились. Ремонт утюга в этом случае состоит в попытке их разъединить. Но такой фокус удается редко. Выход — заменить его.

Терморегулятор с другого ракурса

Может быть другой момент: при падении контакты могли каким-то образом сцепиться. При нагреве подошвы утюга изгибающаяся термопластина давит на контактные группы, но контакты разомкнуться не могут. Результат тот же — утюг при нагреве не отключается. Ремонт утюга тоже аналогичен — пытаемся вернуть пластинам подвижность, стараясь не искривить их. Если не получается — меняем.

Что такое отпариватель?

Как следует из названия, агрегат этот предназначен для обработки вещей с помощью пара. В каталогах можно найти и другое название – стимер. Оно происходит от английского “steam”, то есть “пар”.

Отпариватель делает примерно то же, что и утюг, то есть разглаживает заломы и складки водяным паром. С помощью этого устройства можно довольно легко разобраться с проблемами, с которыми утюг обычно не справляется – например, с миниатюрными, но неприятными морщинами под пуговицами, рядом с кнопками, под рукавами, вдоль швов и т. д.

Воду кипятит нагревательный элемент. Затем пар по системе трубок попадает через распылитель наружу. Непосредственно с тканью отпариватель не контактирует, и в этом – его главное отличие от обычного утюга. Никакого механического воздействия, только пар. А раз нет контакта – не будет и подпалин, смятого ворса, лоснящихся пятен и прочих неприятностей.

Видео

Видеосюжет расскажет о ремонте отпаривателя для одежды в сервисном центре в том случае, когда вместе с паром из распылителя идет вода:

Инженер-электронщик с многолетним опытом работы. Несколько лет занимался организацией ремонта бытовой техники, в том числе стиральных машин. Обожает спортивную рыбалку, водный туризм и путешествия.

Нашли ошибку? Выделите её и нажмите кнопки:

Космонавты, находясь на орбите Земли, решают проблему грязных вещей оригинальным методом. Одежду сбрасывают с космического корабля, и она сгорает в верхних слоях атмосферы.

Выражение «мыльная опера» («мыло») возникло не случайно. Самые первые сериалы и шоу, аудиторию которых составляли женщины, транслировались по телевидению в то время, когда домохозяйки выполняли уборку, глажку и стирку. К тому же для привлечения зрительниц к экранам в эфире часто прокручивали рекламные ролики моющих средств: мыла и порошков.

Существуют самые разные шарики, которые используются в стиральной машине. Антистатические не дадут ткани прилипать к телу после стирки, шарики со специальными петельками «причешут» ворсинки и предотвратят появление катышков, а силиконовые с пупырышками не дадут сваляться пуху при стирке верхней одежды.

Стиральные машины, оснащенные функциями «Без глажения» или «Легкая глажка», могут стирать белье и при этом практически не мять его. Достигается такой эффект за счет особого подхода к отжиму – он выполняется на низких оборотах, с большими паузами, причем в баке сохраняется небольшое количество воды.

Стиральные машины имеют отношение к возникновению выражения «отмывать деньги». В 30-е годы XX века американские гангстеры использовали сеть прачечных в качестве прикрытия своей нелегальной деятельности. Выдавая доходы от преступной деятельности за выручку, полученную от чистки одежды, они превращали «грязные» деньги в «чистые».

Для стирки небольших вещей в дороге или гостинице удобно использовать обычный полиэтиленовый пакет. Носки или колготки разминают внутри завязанного пакета вместе с водой и небольшим количеством моющего средства. Такой способ позволяет предварительно замочить вещи и выполнить стирку, не повредив ткань и не потратив много порошка и воды.

Истории известен факт, когда котенок попал в барабан стиральной машины и, пройдя полный цикл стирки на программе «Шерстяные вещи», выбрался из агрегата целым и невредимым. Единственной неприятностью для домашнего питомца стала аллергия на стиральный порошок.

Первая официально запатентованная стиральная машина была изготовлена из дерева и представляла собой ящик с рамой, наполненный до половины деревянными шариками. Внутрь загружали белье для стирки, моющее средство и при помощи рычага передвигали раму, которая, в свою очередь, заставляла двигаться шарики и перетирать белье.

В XIX веке на стирку дамских туалетов уходила масса времени. Платья предварительно распарывали, а затем стирали и сушили каждую часть отдельно, чтобы ткань не деформировалась. После стирки одежду сшивали заново.

включайся в дискуссию

Отпариватель для одежды пользуется определенной популярностью, так как он отличается удобством и функциональностью. Но подобные агрегаты иногда выходят из строя, поэтому следует изучить виды неисправностей и тонкости осуществления ремонта в домашних условиях.

https://youtube.com/watch?v=zRVw9WStYGQ

Поиск неисправностей

При эксплуатации бытовой техники иногда возникают ситуации, при которых проявляются различные неисправности. По характерным признакам можно диагностировать некоторые из них — эти знания позволяют выполнить ремонтные работы парогенератора собственными руками.

Как отремонтировать парогенератор своими руками? Все зависит именно от исходной причины. Если парогенераторы отказываются правильно функционировать и не справляются с возложенными на них обязанностями, то в этом случае существует ряд причин, которые вызывают повреждения:

• Станция перестала подавать пар — произошло перегорание ТЭНа или его контактов. Кроме того, иногда присутствует некорректное функционирование выключателя бойлера. Также бывает, что кнопка подачи пара на приборе просто сломана.
• Если давление перестает регулироваться, то просто сломан переключатель.
• Аппарат подает пар, который характеризуется неправильной температурой — температурный предохранитель перегорел, термостат перестал функционировать.
• Пропало напряжение — необходимо проверить сетевой шнур, возможно одна из жил оборвана.
• Недостаточный нагрев воды — требуется проверить емкость, может быть на ее стенках скопилось множество различных отложений.
• Если не выключается индикатор уровня воды, а постоянно находится во включенном состоянии, то причиной может быть сломанный датчик.
• Происходит постоянный сброс пара через предохранительный клапан — может быть, в емкости недостаточное количество воды.
• Под станцией парогенератора образовалась вода — каким-то образом происходит утечка, поэтому для локализации неисправности следует отключить устройство.

Важно! Для того, чтобы в полной мере продиагностировать устройство и самостоятельно произвести ремонт, необходимо располагать специальной аппаратурой, поскольку присутствие одного паяльника и мультиметра позволяет решить только простые задачи и устранить небольшие повреждения

Что представляет собой отпариватель для одежды

Прежде чем ремонтировать любой прибор, необходимо изучить его устройство и принцип действия, иначе придется вызывать мастера или везти изделие в сервисный центр. Что же такое отпариватель?

Составные части современного отпаривателя для одежды

Отпариватель (далее также – стимер, от английского слова steam, что в переводе означает «пар») предназначен для обработки тканей паром. Данный способ разглаживания имеет много преимуществ перед применением парового утюга. Стимер позволяет обрабатывать такие участки одежды, которые сложно или невозможно распрямить простым утюгом. В первую очередь это относится к мелким складкам в районе пуговиц, на рукавах, возле швов

При отпаривании не оказывается механического воздействия на ткань, что особенно важно для деликатных материалов

Отпариватель намного эффективнее разглаживает ткани, чем любой утюг

Отпариватели для одежды имеют и другие преимущества:

• при обработке паром, имеющим температуру около +100 ℃, одежда дезинфицируется;
• эффективно разглаживаются любые ткани, убираются заломы и мелкие складки в самых труднодоступных местах;
• удаляются некоторые виды пятен;
• волокна под воздействием пара не деформируются;
• во время паровой обработки ликвидируются посторонние запахи духов, табака, пота и другие;
• не повреждается одежда с элементами вышивки, а также украшенная бисером и другими декоративными элементами;
• хорошо разглаживаются кружевные изделия, вещи сложного покроя;
• для того чтобы гладить одежду, не требуется гладильная доска;
• стимер готов к работе уже через 40 секунд после включения.

Чтобы не было поломок

Некоторые детали отпаривателя могут стареть, это свойственно практически всем устройствам

Однако причиной многих неполадок является накипь, и очень важно попытаться ее избежать. Как? Один из способов – правильная подготовка воды

Дистиллят можно приготовить и дома. Для этого понадобятся:

• чайник;
• термостойкая емкость;
• фильтр для воды.

Процесс не займет слишком много времени.

1. Налейте воды в чайник.
2. Доведите до кипения.
3. Перелейте воду в термостойкий сосуд.
4. Дайте отстояться.
5. Отфильтруйте осадок.

Стоит ли применять бутилированную воду?

В продаже можно встретить бутилированную воду с пометкой “для утюгов”. Вроде бы выход найден, производители заранее позаботились о том, чтобы ваш отпариватель жил долго и счастливо. Однако все не совсем так:

• Практика показывает, что при использовании такой воды накипи образуется ничуть не меньше, чем от обычной водопроводной, а разница в цене немалая.
• Кроме того, в бутилированную воду для утюгов нередко добавляют ароматизаторы, а это не всегда хорошо для одежды.

Устройство

Отпариватели для одежды изготавливаются для того, чтобы обработать изделия за счет пара. Второе название подобного агрегата — стимер. Отпариватель работает так же, как и утюг — с его помощью можно разгладить заломы и складки на одежде при помощи водяного пара. За счет подобного прибора можно с легкостью решить некоторые проблемы, которые не под силу утюгу. Например, разгладить маленькие морщинки под пуговицей, рукавом, рядом со швами. Некоторые модели оснащены специальным утюжком, при помощи которого можно разглаживать труднодоступные складки. В этом случае вместе с паром используется механическое воздействие.

Раньше отпариватель применялся только в ателье и на швейной фабрике. Устройства отличались большими размерами и высоким ценником.

На текущий момент производители предлагают разные модели отпаривателей, которые разделяются на две категории:

• напольный;
• ручной.

Дома обычно можно встретить второй вариант. Его конструкция схожа с кофеварочной машинкой. Схема отпаривателя содержит в себе следующие детали:

• бойлер;
• емкость для хранения воды;
• электрическая система;
• поршень, оборудованный помпой;
• распылитель.

Бойлер является основной частью. В нем присутствует ТЭН, термостат с предохранительным клапаном. Жидкость из резервуара движется по специальным трубкам и, нагреваясь, преобразуется в пар. Затем пар направляется в распылитель, где поршень с помпой создают необходимый уровень давления для распыления. Все действия осуществляются за счет электричества, поэтому без предохранителей с проводами работа отпаривателя невозможна.

Плюсы и минусы ручного отпаривателя

В работе любого устройства можно отыскать слабые стороны или неоспоримые преимущества. Для людей, привыкших работать с утюгом, ручной отпариватель со стороны выглядит не практичной вещью. Присмотревшись внимательно, можно отыскать в этом компактном приборе массу положительных сторон, особенно, если приходится часто приводить в порядок тонкие деликатные вещи с большим количеством украшений, оборок, воланов и рюшей.

Достоинства отпаривателей:

1. Для работы не требуется гладильная доска или стол.
2. Малый объем жидкости быстрее нагревается, что экономит время.
3. Наличие насадок для разной ткани.
4. Удаление неприятных запахов с поверхности.
5. Избавление от пылевых клещей и вредных микроорганизмов.
6. Устройство хорошо справляется с изделиями сложного покроя.
7. После обработки на поверхности не остаются лоснящиеся пятна.
8. Отпаривание одежды происходит без риска термической деформации волокон.
9. Ручные приборы компактные, подходят для путешествий.
10. Доступная цена.

Недостатки ручного отпаривателя:

1. Обработанные вещи на ощупь влажные, поэтому их нельзя сразу надеть, требуется время для полного высыхания ткани.
2. Если профессиональные габаритные напольные устройства с баком на 1,5-2 л работают часами, то компактный ручной мини отпариватель для одежды небольшой объем жидкости в 200 мл использует за 15 мин.
3. Маломощные модели медленно пропаривают ткань и плохо подходят для толстой материи.

В каких случаях стоит обращаться к специалистам

Воспользоваться помощью сотрудников сервисного центра рекомендуется в ситуациях, когда не получается самостоятельно выяснить причины неисправности либо при сомнении в эффективности ремонта. Кроме того, для ремонта может потребоваться использование специализированного оборудования. К преимуществам обращения в сервисный центр от компании-производителя относятся:

• наличие в сервисе деталей, необходимых для ремонта конкретной разновидности отпаривателя;
• быстрая комплексная диагностика, которая позволяет установить точную причину поломки;
• ремонт профессиональными сотрудниками с гарантией качества.

Устройство и принцип работы

Самые простые изделия состоят из:

• резервуара для воды;
• нагревательного элемента
• подающей трубки.

В промышленных агрегатах есть множество дополнительных элементов, обеспечивающих расширенный функционал устройства. Для домашнего применения такое оборудование обязательно пригодится, но главным недостатком станет высокая цена

Именно поэтому следует обратить внимание на возможность самостоятельного изготовления парогенератор для авто и прочих хозяйственных нужд своими руками

Суть работы парогенератора:

• В резервуар подается вода, желательно фильтрованная и очищенная от взвесей металла. Это увеличит срок службы самодельного прибора и поможет избежать частой прочистки сопла.
• При включении нагревательного элемента вода начинает нагреваться и испаряться, попадая в расширительный бачок, откуда по трубопроводу выходит через сопло.

Полученный пар можно направлять на загрязненную поверхность, а также использовать для сауны или финской бани.

В большинстве покупных моделей можно регулировать температуру и интенсивность испарений. Несмотря на то, что домашние модели лишены этого преимущества, они также неплохо справляются со своими функциями, а главное, отличаются доступной стоимостью.
