Ремонт насоса водомет своими руками — частые поломки разборка

Основные поломки насосов

Точная причина неисправности может быть установлена только при детальном осмотре техники.

Но для примерной диагностики бывает достаточно характерных признаков, сопровождающих поломку.

К подобным симптомам относят:

Насос при включении не подаёт признаков жизни.
Корпус аппарата при прикосновении бьёт током.
Напор подаваемой воды значительно уменьшился.
Аппаратура работает неравномерно, или при работе издаёт посторонние шумы.

Наиболее частыми причинами для подобного «аномального поведения» становятся такие неполадки:

Сгорела обмотка электродвигателя насоса.
Перебит питающий провод механизма.
Отошёл электрический контакт.
Нарушена герметичность корпуса насоса.
Подвижные рабочие элементы механизма износились, и насос не в состоянии поддерживать изначальное давление.

Вызываются перечисленные неисправности обычно заводскими дефектами, или тяжёлыми условиями эксплуатации. Так, износ рабочих колёс может произойти из-за наличия в воде значительного количества механических примесей, чаще всего, мелкого песка. А вот дефекты электрооборудования вполне могут возникнуть по вине заводских сборщиков. Для более детального обследования и ремонта насоса «Водомёт» потребуется извлечь его из скважины и разобрать.

Характерные поломки насосов разных марок

У оборудования популярных отечественных и зарубежных брендов есть свои характерные поломки. Приборы датского производителя Grundfos, несмотря на надежность и выносливость, нуждаются в регулярной замене торцовых уплотнителей. Если этого не сделать своевременно, вода проникнет внутрь и повредит обмотку.

Обслуживать агрегат в домашних условиях не желательно. Специфическая конструкция требует, чтобы ремонт проводил специалист с опытом, в идеале, сотрудник фирменного сервисного центра.

Выраженное гудение и упавший до минимума напор указывают, что в насосе износилась или сместилась по оси крыльчатка. Прибор необходимо разобрать, почистить от песка, заменить поврежденные элементы и установить новые уплотнители

У агрегатов Джилекс часто вытекает жидкость из электродвигателя. Замена ее возможна, но только на аналогичный состав.

Отдельные мастера считают, что покупать дорогостоящее вещество не обязательно. Можно обойтись глицерином или трансформаторным маслом. Однако, это – не самый удачный совет. Техника очень плохо переносит заливку альтернативными средствами и может полностью выйти из строя после такой операции.

На износ сальников указывает понизившийся уровень масла в двигателе насоса. Их замену лучше произвести как можно быстрее. Это убережет мотор от перегрева

В устройствах «Малыш» российского предприятия Ливгидромаш нередко выходят из строя катушки. Провоцирует эту неприятность работа «всухую». Сильный шум, раздающийся при включении без откачки воды, указывает на обрыв центральной оси, к которой крепятся мембраны с якорем. Эту поломку легко обнаружить после разборки агрегата.

Замена оси даже в домашних условиях не представляет сложности. Но вот найти деталь в продаже – действительно, проблема.

Насосы «Водолей» имеют свойство перегреваться. Особенно активно этот недостаток проявляется, когда оборудование работает в скважинах небольшой глубины. Ремонт обходится дорого и порой составляет около 50% от изначальной стоимости. Многие пользователи в таких случаях предпочитают купить новый аппарат, правда, уже другого производителя.

Такая же проблема характерна для моделей «Ручеек» . Несмотря на современную конструкцию и соответствие актуальным евростандартам, они плохо переносят режим непрерывной работы.

Нельзя запускать приборы для перекачки воды при перекрытом запорном вентиле. В будущем это приведет к поломке насосного оборудования. Перед включением задвижку обязательно нужно открыть

Насосное оборудование «Водомет» считается достаточно надежным и эксплуатационно устойчивым. Большинство поломок здесь возникает из-за неправильного использования. Также оборудование при контакте с загрязненной водой быстро забивается илом и песком. В этом случае требует замены насосная часть агрегата.

Когда возникшая проблема не подлежит решению в домашних условиях, стоит обратиться за помощью к профессиональным мастерам сертифицированного сервисного центра. Они быстро определят, что случилось с оборудованием, и восстановят его работоспособность. Либо порекомендуют приобрести и поставить новый насос, если старый не подлежит ремонту или это экономически не выгодно.

Ремонт насоса стиральной машины своими руками

Если после проверки и чистки крыльчатки проблема не устранена, значит она более серьезная и потребуется разбирать насос и производить более детальный осмотр.

При сильных нагрузках помпу защищают предохранители, которые находятся на обмотке детали и отключаются. При нормализации температуры, контакты восстанавливаются.

Для начала нужно отсоединить помпу от улитки. Вообще существует два вида крепления: просто винтами и безвинтовое (нужно только повернуть насос против часовой стрелки). На этом этапе можно узнать прокручивается ли крыльчатка на валу. В норме она должна крутиться с маленькими задержками, так называемыми скачками. Это обусловлено действием магнита, вращающегося в катушке. Если трудно поворачивается и мусора нет, тогда придется полностью разобрать деталь и посмотреть возможен ли ремонт крыльчатки насоса стиральной машины.

На корпусе моторчика есть защелка с обеих сторон, которую нужно отцепить отверткой. Это если в вашей машинке разборный моторчик, но бывают неразборные виды. На первый взгляд его невозможно разобрать, но если знать некоторые нюансы, то можно.

Поможет строительный фен, которым нужно прогреть длинную часть детали, так называемый хвостовик маленькой температурой. После нагрева хвостовика крестовина с магнитом извлекается из корпуса. Обычно грязь скапливается на магните и в месте откуда его вытащили. После чистки снимается сам магнит. Далее будет виден подшипник, который тоже очищается и смазывается. После этих процедур деталь собирается обратно. Под лопастями находится кольцо, которое должно плотно сесть на место. Возможно потребуется замена сальника.

Износ подшипников

Если в процессе работы вала, появляется биение, значит неисправны подшипники.

Из-за этого появляется трение между улиткой и крыльчаткой, что вызывает неполадки и ремонт насосов стиральной техники. Решить проблему можно путем замены подшипников. В экстренном случае, когда нет возможности купить новую деталь, а стирка ждать не может, спасет только укорочение лопасти не больше чем на 2 мм. Делается это острым ножом.

После ремонта корпус устанавливается в катушку и фиксируется. На этом устранение неполадки насоса своими силами заканчивается.

2 Ремонтируем насос в зависимости от модели производителя

Время пришло рассмотреть на деле насосное оборудование. Тут нужно отличать ремонт погружного насоса от ремонта поверхностного агрегата. Сначала рассмотрим распространенную модель насоса Водомет. Такой насос Водомет относящийся к погружной модели выпускается в нескольких позициях и конфигурациях.

Например, такие конфигурации как 40/50, 55/35,110/110. Главная в них отличия это размеры и комплектация. В итоге у них конструкция одна и та же. Начинать ремонт насоса Водомет нужно с его разборки. Для этого насос Водомет вынимается из скважины, обязательно выключается из сети и только сухим его нужно ремонтировать.

Этапы действий разборки:

Как, сказано было выше, сушим насос, затем аккуратно снимаем корпус и крышку на насосе.
Далее с помощью тисков снимаем водозаборные механизмы. Все делается аккуратно, так как корпус агрегата полый.
После этого нужно разобрать насосную часть, и если Вы, там нашли поломку, то устранить на том этапе своими руками, Вам не составит труда. Если нет, то двигаемся дальше к движку.

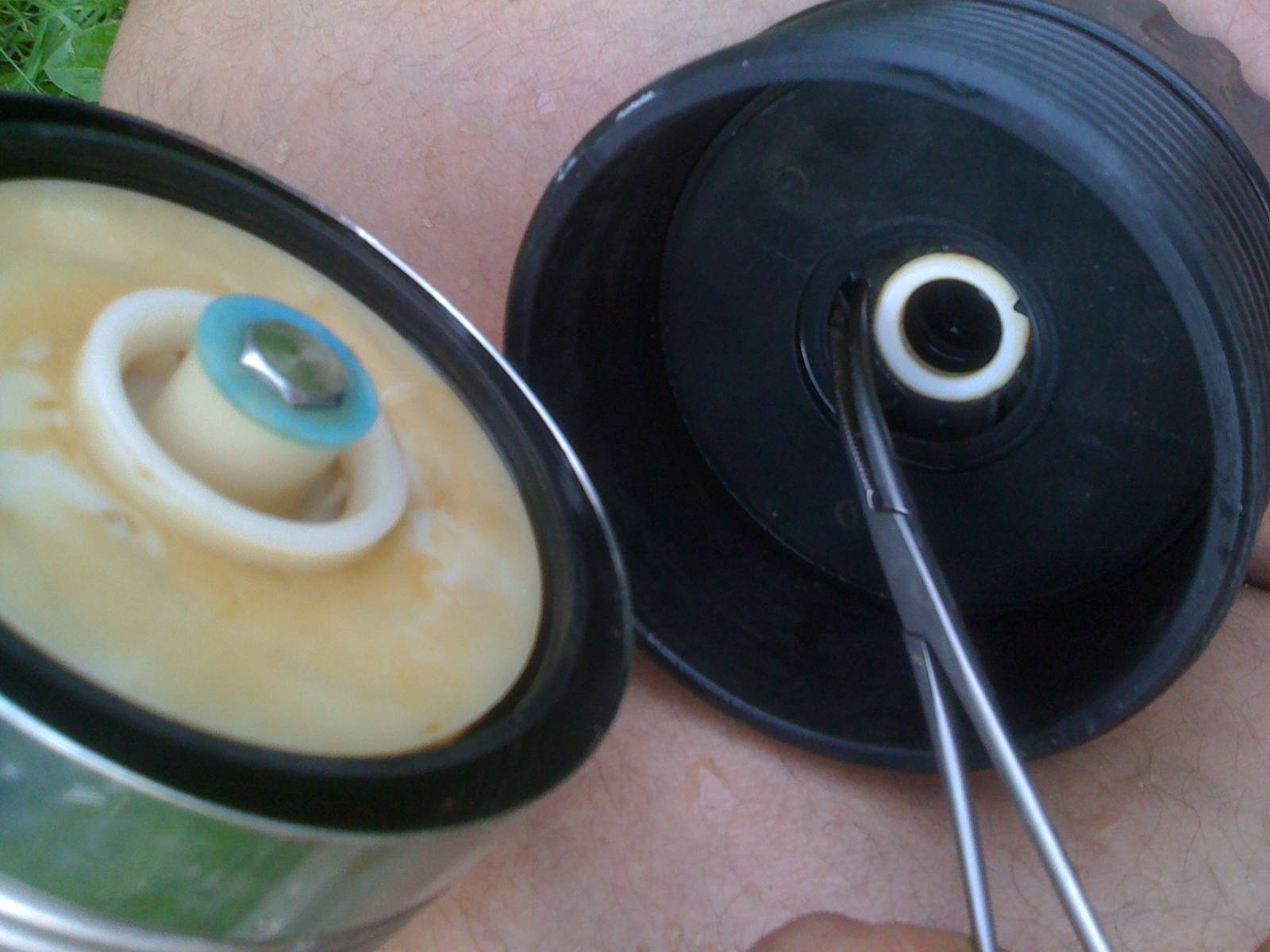

Для того чтобы вынуть двигатель, нужно аккуратно снять штопорное кольцо, так как оно пластмассовое, и его при этом не повредить.
Затем как, добрались до двигателя, вытягиваем постепенно провода, осматриваем их на обгорелость проводов.
После того если все нормально, в двигатель нужно залить нетоксичное масло и собрать агрегат в том же порядке, как и разбирали.

Для этих случаев подходит глицерин, он не загрязняет воду. И после того, в разобранном виде устранить неполадку насоса очень легко своими руками. Если вы заметили переломанные контакты, то их лучше перепаять, либо протереть спиртовым раствором. А если контакты вообще поломались, то их лучше заменить.

Если проблема в движке, то его лучше самому не ремонтировать, а отдать специалисту, который сможет вам дать гарантию на его работу в дальнейшем. В итоге мы видим, что отремонтировать насос Водомет легко и не составит у Вас трудностей. А главное это не имеет значение, какой тип Водомета вы выбрали, так как принцип запчастей и устройство у них почти одинаковый.

По другому принципу ремонта действует поверхностный насос типа Джилекс Джамбо. Тут намного сложней, и нужно решать конкретно поломку. Если у вас барахлит насос, то обязательно нужно его ремонтировать, снять корпус и поочередно проверить все системы.

Этапы работы:

Сперва, нужно отключить насос и гидроаккумулятор от электричества 220 Вт.
Затем сливаем жидкость которое осталось в шланге.
Снимаем корпус методом откручивания болтов.
Обязательно нужно снять все подвижные части корпуса, а уж потом разобрать камеру насоса.
После этого снимаем крыльчатку и уплотнители.
Осторожно нужно вытянуть двигатель.
Теперь смотрим провода. И после этого, если все нормально собираем насос в той же последовательности, что и разбирали.. Преимуществом поверхностных насосов заключается в том, что их корпус не цельный, и можно снять частями

Детали в нем отключаются и снимаются не последовательно, а это плюс. Разобрали насос и увидели проблему с крыльчаткой и рассходниками? Они не ремонтируются, а целиком заменяются на новые

Преимуществом поверхностных насосов заключается в том, что их корпус не цельный, и можно снять частями. Детали в нем отключаются и снимаются не последовательно, а это плюс. Разобрали насос и увидели проблему с крыльчаткой и рассходниками? Они не ремонтируются, а целиком заменяются на новые.

Если вы решили посмотреть контакты, то лучше туда добраться через камеру движка. Чтобы разобрать гидроаккумулятор, то сперва отключается шланг, а затем уже снимаются пластины путем отвинчивания. Вытягиваем мембрану и осматриваем ее.

2.1
Ремонт насоса Джилекс Водомет своими руками — видео

Неисправности и ремонт

Большинство насосных изделий разных марок часто сталкиваются с одинаковыми проблемами. Мы перечислим самые распространённые из них и укажем, что нужно делать для устранения неисправности:

Слышен гул мотора, но агрегат не качает воду. Это значит, что прибор работает «на сухую» (без воды). Если вы уверены, что оборудование установлено правильно и проблема не связана с дебетом гидротехнического сооружения, то вероятной причиной неисправности может стать ослабление гаек, крепящих амортизатор, износ резиновых деталей (клапана) или обрыв штока. Для устранения неисправности делают следующее:
- Найдите амортизатор насосного оборудования. На штоке есть две гайки, которые его фиксируют. Их необходимо закрутить до упора, а для большей надёжности самую верхнюю гайку лучше законтрить.
- В случае износа клапана его нужно заменить новым изделием. Такая неисправность возникает, если агрегат качает сильно загрязнённую воду. Чтобы этого не происходило, используйте фильтр грубой очистки на входящем патрубке.
- В случае обрыва штока починить прибор не получится, поэтому придётся покупать новый насос.

Во время запуска прибора выбивает пробки. Такое может происходить из-за сгорания обмотки или неисправности электрического кабеля. Поиск проблемы стоит начать с тестирования кабеля. В случае его неисправности кабель нужно заменить. Если же он в порядке, то проблема кроется в перегоревшей обмотке. Можно попробовать заменить старую катушку новым изделием или отнести агрегат в сервисный центр для перемотки обмотки.
Во время работы насос очень греется и вибрирует. Обе проблемы связаны с работой прибора «на сухую». Всё дело в том, что вода хорошо охлаждает корпус прибора, если же он работает вне этой среды, то быстро перегревается, что вызывает отслоение магнита и стопор поршня. Чтобы отремонтировать прибор, делают следующее:
- Агрегат разбирают и, постукивая по корпусу, находят место установки магнита.
- Затем из корпуса вынимаются все детали, а на внутренней поверхности при помощи болгарки делается насечка из вертикальных и горизонтальных полос глубиной 2 мм.
- После этого место с насечкой смазывается хорошим влагостойким клеем или герметиком.
- Магнит необходимо хорошо вдавить в этот клей.
- Когда клеящее вещество высохнет, прибор можно собирать.

Низкое давление может быть связано с тем, что в вибраторе оставлен слишком маленький зазор. Чтобы его отрегулировать проделывают следующее:
- Для начала нужно проверить плотность фиксации гаек на штоке, целостность резинового клапана, а также убедиться, что нет обрыва тяги.
- Если всё в норме, то нужно увеличить зазор для проникновения воды. Для этого на вибратор прикручивают необходимое количество шайб. Их количество может быть разным и зависит от требуемого давления и хода насосного оборудования.

Видео инструкция по ремонту скважинного насоса «Вихрь»:

Неисправности насосных станций

Эти комплексные устройства довольно надежны в эксплуатации. Первые проблемы могут возникнуть спустя 4-5 лет после начала работы при условии, что не происходило никаких аварийных ситуаций, при которых насосу приходилось вращать крыльчатку без воды. И то эти неисправности редко возникают в двигателе агрегата, а появляются в других элементах станции:

мембранный гидравлический аккумулятор;
реле давления;
обратный клапан.

Самая распространенная неполадка, ведущая к полному выходу из строя двигателя насоса, — неисправность обратного клапана. Он начинает пропускать воду вследствие износа либо засорения, подающая труба опорожняется, и крыльчатка вращается «на сухую». Также может потерять герметичность резиновая «груша» (мембрана), установленная в бачке гидроаккумулятора. Случаются и неполадки с реле давления, тогда агрегат не включается при появлении водоразбора в доме.

Как устроен и работает “Водомет”?

Устройство центробежного насоса “Водомет” несколько сложнее, чем у вибрационного “Малыша” или “Ручейка”. В нижней части агрегата расположен герметичный маслонаполненный двигатель, на вал которого надеты своеобразные стаканы — элементы с рабочими плавающими колесами.

В зависимости от мощности насоса таких стаканов может быть больше или меньше. Верхняя крышка насоса прижимает все эти элементы и удерживает их в правильном положении. Из этой крышки выходит электрический кабель, патрубок для подачи воды к водопроводной магистрали и проушины для подвешивания насоса.

Насос «Водомет» — надежная техника с высоким КПД. Его конструкция позволяет выполнить многие ремонтные работы в домашних условиях

Плавающие рабочие колеса — “изюминка” этого агрегата. В самом начале работы они притираются к конструкции путем стачивания пластикового буртика. В результате между статичными и движущимися элементами устройства образуется минимальный зазор. Такая конструкция обеспечивает высокий КПД насоса.

Еще одно преимущество плавающих колес насоса — способность пропускать частички песка, попадающие в скважину в ходе естественных процессов запесочивания. Модели насоса типа “Водомет А” устроены аналогичным образом.

Они дополнительно укомплектованы поплавковым выключателем, который предназначен для отключения прибора в случае возникновения аварийной ситуации. Например, если в источнике иссякла по каким-то причинам вода (низкий дебет, заливание и т.п.).

Если монтаж и эксплуатация насоса Водомет производились в соответствии с рекомендациями производителя, необходимости в преждевременных ремонтах не возникнет

Скважинный насос “Водомет”, несмотря на отсутствие такой защиты, работает вполне исправно, но очень важно правильно установить его в скважине. Он может включаться/выключаться каждые три минуты без ущерба для целостности конструкции

Чтобы предотвратить ситуацию с возникновением “сухого хода”, которая губительна для любого насоса, следует правильно выбрать модель, подвесить ее на нужной высоте и т.п.

Дополнительный элемент продлевает срок эксплуатации прибора, но требует дополнительного места для размещения. По этой причине Водомет А” обычно используют не в скважинах, а в колодцах. Но ремонтировать эту модель приходится примерно таким же образом, как и скважины насос.

Еще одна особенность погружных насосов “Водомет” — это нижний забор воды. Конструкция позволяет использовать насос в полупогруженном состоянии. Если нужно полностью опустошить емкость, “Водомет” отлично справится с задачей.

Но в фильтровой скважине располагать насос подобным образом не всегда полезно. Устройство будет постоянно забирать со дна песок. Это отрицательно сказывается и на качестве воды, и на состоянии рабочих колес устройства.

Чтобы предотвратить проблему такого характера, на нижнюю часть насоса надевают самодельные насадки, препятствующие проникновению песка в устройство.

Располагать в скважине агрегат нужно так, чтобы между дном выработки и дном насоса оказалось не менее 1 м. Погружать Водомет можно так, чтобы между зеркалом воды и верхом устройства было не более 30 м.

Водомет предназначен для перекачки воды с температурой от +1 до +35 °С. Не рекомендуется нарушать температурный режим для его нормальной работы. А еще нельзя включать агрегат больше 20 раз за сутки.

Для того чтобы исключить преждевременный износ и поломки, нельзя, чтобы Водомет работал без воды. Устройство должно быть заземлено. В сеть необходимо включить УЗО, отключающее прибор при утечках тока более 30 mA.

Основные типы

Компанией выпускается несколько линеек насосов, отличающихся демократичными ценами и давно завоевавших заслуженное признание у покупателей. Насосы, рассчитанные на использование в скважинах, представлены довольно внушительным модельным рядом. В этой товарной нише производитель реализует сразу три основных вида агрегатов:

обычные модели;
профессиональные устройства;
готовые насосные станции для дома.

Стандартные модели

Обычное погружное устройство центробежного типа имеет цилиндрическую форму и компактные размеры. Его диаметр 9,8 сантиметра (подходит для скважин размером от четырёх дюймов). Корпус изготовлен из нержавеющей стали. Внутри расположены основные механические узлы насоса и электродвигатель. Насосная камера размещена в корпусе ниже двигателя – это достаточно популярное техническое решение, применяющееся в насосах у разных производителей. Охлаждение происходит за счёт циркуляции воды – устройство надёжно защищено от перегревания. Гребной элемент (крыльчатка) изготовлен из прочного полимера, а подшипники из керамики.

Достоинства:

надёжность;
бюджетная цена (до 17 000 рублей);
высокая ремонтопригодность;
возможность прокачки жидкости с загрязнениями размером до 3 сантиметров;
наличие сетчатого фильтра и обратного клапана;
можно использовать на глубине до 30 метров.

Недостатки:

отсутствие блока автоматического управления (наблюдается у обычных моделей);

Профессиональные устройства

Для работы в колодцах, водоёмах и резервуарах компания выпускает модели насосов, оснащённые поплавковым выключателем. Их хозяева часто называют бочковыми насосами, так как такой агрегат удобно использовать в резервуарах и вместительных бочках, предназначенных для полива огорода.

Достоинства:

герметичный корпус (можно опускать в воду);
доступная цена (от 7 000 до 11 000 р.);
можно использовать в мутной воде с небольшой примесью песка или других мелких частиц грязи;
есть защита от сухого хода (обеспечивается поплавком).

Недостатки:

чаще доступно применение только на небольшой глубине (до 15 метров).

Модели погружного типа

как достать насос из скважины

Достоинства:

система полностью готова к работе;
гарантировано бесперебойное водоснабжение;
электродвигатель защищён от перегрузки и скачков напряжения;
можно использовать на глубине до 30 метров;
обеспечена бесшумность работы;
есть защита от сухого пуска и перегревания;
в водопроводе поддерживается заданное давление.

Недостатки:

высокая стоимость – до 39 000 рублей.

Дренажные насосы

Выпускаются также насосы дренажного типа оснащённые поплавковым выключателем. Есть модели, работающие в грязной воде. Например, способные осушить бассейн или затопленный подвал. И агрегаты, рассчитанные на работу сильными загрязнениями, – так называемые фекальные насосы, способные перекачивать жидкость с твёрдыми частицами размером до 3,5 сантиметра.

Ремонт насоса водомет

Как выполнить самостоятельно ремонт

В представленной вашему вниманию статье вы узнаете принцип устройства насоса, а также сможете разобраться с нюансами и аспектами, которые необходимо знать, чтобы выполнить ремонт Водомета и мы более подробно рассмотрим на реальном примере реальной модели 60-52. Естественно, вы также познакомитесь с возможными неполадками, что указаны в тех. паспорте и методикой их ликвидации.

Ремонт насоса

Срочно требуется ремонт насоса, особенно, для частного сектора может означать вновь ведра-лейки. Значительное усложнение ситуации, в случае, если водяное снабжение на участке организовано в пределах окружности скважины.

Естественно, починить технику типа «Ручеек» способен даже незначительно знакомый с такими делами, а вот восстановить работоспособность агрегата достаточно трудоемкое занятие, которое непросто выполнить без определенных знаний в этой области.

В случае неквалифицированного ремонта существует вероятность того, что произойдет проникновение масла в скважину, что устранить придется при помощи высококвалифицированных специалистов-профессионалов.

В противном же случае придется выполнять подобную работу самостоятельными силами.

Ремонт своими руками

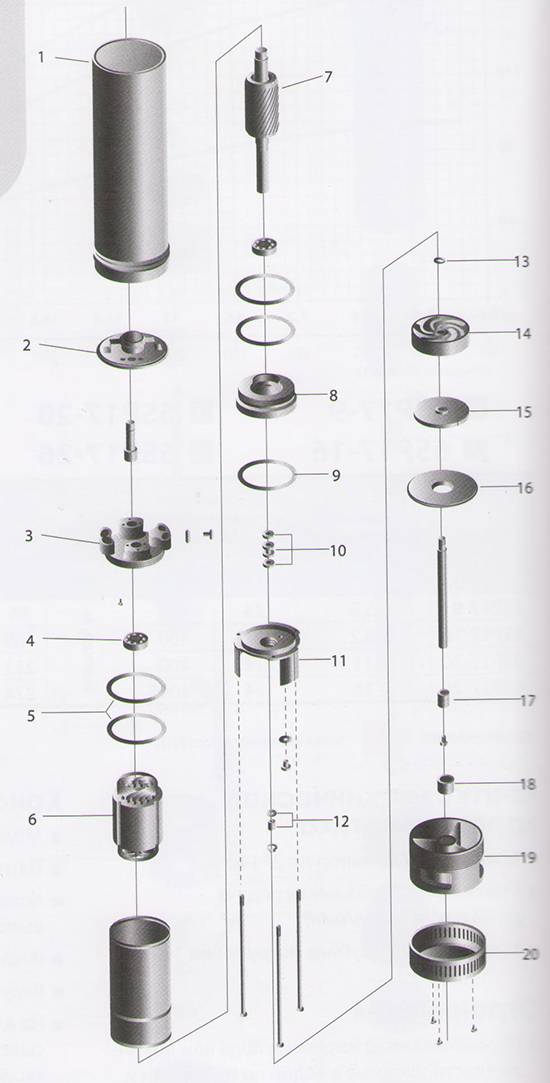

Составляющие. Разбор составляющих.

Агрегаты такого типа, специализированно предназначенные для взаимодействия со скважинами, имеют определенное (различное) число ступеней, исходя из маркировки модели. Все части, такого типа можно свободно разделять на несколько типовых категории.

Первая и третья позиция практически идентична по своим габаритам и проивзодятся из высококачественного и прочного пластика, что вместе напоминает своим видом гриб. Стаканы, соответственно, выполнены в форм-факторе цилиндра, которые производятся из черного полиамида.

Днище является по своей сути диском, который выполнен из такого же материала, а в центре его расположено отверстие. Вместе со стаканом, они составляют двойное дно. Шайба антифрикционная по своей сути предотвратит трение деталей, как правило, при разборе встречаются чаще всего сине-белых цветовых вариации. Первые несколько тоньше.

Разборка 60-52

Чтобы выполнить ремонт водомета, первостепенно вам следует открутить крышку, оснащенную специализированными отверстиями, для последующего снятия остальных деталей. При необходимости зажатия устройства тисках будьте предельно аккуратными, так как внутренняя часть полого формата. Наилучшим решением станет подкладка резины (плотной) по всем сторонам.

Далее, разберите насосную часть. Части, снимаемые, с вала следует аккуратнейшим образом раскладывать, что позволит в дальнейшем в том же, но обратном порядке их вернуть на место.

Выньте кольцо-стопор и моторчик. Для такого действия вам потребуется установить агрегат вертикально.

Попытка извлекать сквозь резьбу будет неуспешна, так как оно не сможет через нее пройти. После того как вы положите в горизонтальное положение насос, потяните за кабель и оттащите двигатель

Снимите крышу отсека, содержащую провода, двигатель полажите на бок и, используя, мощную отвертку и киянку (резиновую) максимально осторожно выколачивая

Водомет джилекс 60 32 ремонт агрегата

Указываемые неисправности

На агрегаты излагаются основные неисправности, а также их причины и методики устранения.

Но в огромном множестве случаев будет попросту обозначена рекомендация к обращению в специализированный сервис-центр.

Две дополнительные поломки, которые не включены в паспорт очень часто называют специалисты: не происходит закачка воды при запуске, а также устройство бьется током, не издавая никаких звуков.

Первая неисправность символизирует что стерлись рабочие колеса и крышки ступеней. А во втором варианте, речь будет идти о конденсаторном сбое. Более чем, вероятно, она вызывается попросту воздействием влаги, которая определенным образом попадает через вход кабеля прямо в отсек конденсаторный. Естественно, такая деталь будет подлежать исключительно замене на исправную.

Достаточно аккуратное и бережное обращение с агрегатом позволит продлить его срок службы, без каких-либо проблем, но периодически вам все же придется проводить профилактические работы либо самостоятельно, либо обратившись в специализированный сервисный центр.

Затруднение самостоятельного ремонта будет заключаться не только в способности разобрать несколько сложное устройство, но и найти необходимые сменные детали, что еще более проблематично, почему наилучшим решением действительно станет обращение в такой центр.

Фиксация насоса

Насос следует устанавливать на ровной поверхности и вблизи источника водоснабжения. Длина всасывающих линий насоса не должна превышать 20 метров.
В насосной станции должна работать приточно-вытяжная вентиляция (максимальная температура в помещении должна быть 40 ◦С.
Расстояние от наружных стен и другого оборудования до насосов должно быть не менее 700 мм, это необходимо для удобства обслуживания и ремонта.
Перед установкой водопроводной насосной станции на месте монтажа следует заранее отметить, где будут отверстия для крепежа.
После установки насосной станции следует проверить, чтобы не было излишних напряжений в трубопроводах и арматуре. Это исключит возникновение утечек и аварий.

Скважинные насосы «Водомет»: обзор типовой конструкции

Основа любого насоса корпус. И эта часть агрегата «Водомет» выполнена в виде металлического цилиндра. Именно в нем монтируют двигатель, на вал которого одевают крыльчатку.

Причем крыльчатка отделена от двигательного отсека особым вкладышем, сквозь который проходит вал. В свою очередь сама крыльчатка состоит из повторяющегося набора дисков, чередующихся в следующем порядке:

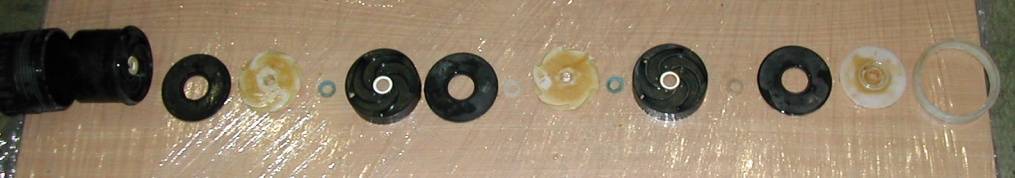

1 — Первый белый диск с внешними лопастями, 2 — Первая черная шайба, совпадающая по диаметру с белым диском, 3 -Первый «стакан» с внутренними лопастями, 4 — Второй белый диск с лопастями, 5 — Вторая шайба, 6 — Третий белый диск с лопастями, 7 — Второй «стакан» внутренними лопастями, 8 — Третья шайба, 9 — Четвертый диск с внешними лопастями, 10 — Третий «стакан» с внутренними лопастями, 11 — Четвертая шайба, 12 — Четвертый «стакан» с внутренними лопастями, 13 — Пятая шайба, 14 — Белая заглушка с перфорацией по центру, 15 —Черная крышка с круглым отверстием по центру, 16 — Короткий цилиндр с сеткой на дне – фильтрующий элемент

Именно так устроен любой насос «Водомет». То есть, подобное чередование дисков, шайб и «стаканов» присутствует и в моделях, рассчитанных на работу в 5-метровой толще воды (серии 60/32, 150/30), и в аппаратах, погружаемых до 20-40 метров (серии 60/52, 150/45).При сборке между каждым элементом устанавливают небольшую антифрикционную шайбу (синего и белого цвета). Все прочие элементы – и шайбы, и диски, и «стаканы» — изготовлены из полиамида.

Этот насос рассчитан на вертикальный монтаж в толще чистой воды, что вполне типично для всех погружных агрегатов торговой марки «Водомет»
. Причем его конструкция практически не отличается от аналогичных продуктов из иного модельного ряда данного бренда. Поэтому порядок ремонтных работ, применимых к модели 60/52, можно распространить и на прочие насосы от .

Насосная станция для дачи

У насосной станции имеется одно главное достоинство – она изначально готова к использованию. Как это понимать? Чтобы обеспечить автоматическую работу насоса, потребуется подсоединение гидробака, обратного клапана, автоматики, и многого другого. В насосной станции все эти предметы уже предусмотрены конструкцией, которая одновременно с этим является компактной и универсальной.

1. Насосная станция водоснабжения

Первый прибор, чаще всего, является небольшим агрегатом, в котором предусмотрены: низкий уровень шума, возможность перекачки сравнительно небольшого количества жидкости и питание от электросети. Использование подобных насосных станций требуется, чтобы подкачивать воду из колодца, неглубокой скважины или чтобы повысить давление в системе дачного водопровода. Такая насосная станция называется насосной станцией водоснабжения.

2. Насосные станции для перекачки грунтовых вод

Совсем другое дело – это насосная станция для выкачки пруда, осушки участка или откачки дренажной жидкости. Такие насосные станции называют насосными станциями для перекачки грунтовых вод. Если в насосных станциях под водоснабжение приоритетными являются задачи минимизации шума и выкачивания необходимого для личного пользования количества жидкости, то насосные станции под откачку грунтовых вод должны перекачивать как можно больше жидкости за минимальный временной отрезок и не забиваться песком или другим абразивов.

3. Насосные станции для выкачки сливных ям

Насосные станции для перекачки фекальных стоков (сливных ям), отличаются материалом корпуса насоса и крыльчатки. В большинстве случаев, в комплекте канализационных насосных станций предусматриваются мощные ножи, для перемалывания всевозможных органических включений. Еще одним подвидом канализационных насосных станций, являются насосные станции под откачку дренажа, в комплекте которых имеется дизельный или бензиновый двигатель, их еще называют мотопомпами.

Мотопомпа является полностью автономной насосной станцией, которой можно пользоваться в условиях леса, поля, в тайги и т.д. Подобными насосными станциями часто используются бригады ремонтников и МЧС.

А если забыть о экстремальных условиях, то насосные станции являются верными и надежными помощниками в домашних условиях, на даче, или в коттедже, которые позаботятся о том, чтобы у вас всегда была вода!

Процесс создания водомета своими руками

В водосборнике необходимо сделать небольшое углубление, которое обеспечит лодке высокую проходимость и позволит снизить гидродинамическое сопротивление. Для этого необходимо, чтобы передняя верхняя кромка располагалась на тридцать пять миллиметров ниже днища.

Также необходим штатный редуктор, его прикрепляют к главному дейдвуду мотора с помощью особого фланца. Затем берут металлическую заготовку, на которую наносят развертку водозаборника, обечайки, а также шести лопастей.

Для изготовления и обработки заготовок применяют напильник и гибочные вальцы. Данный процесс может быть произведен и на оправке вручную, что позволит придать заготовке нужную форму. После этого производят сваривание продольных и поперечных швов на фасонных вырезках.

В конструкции водометного двигателя необходимо присутствие ступицы, для нее отводится местечко на бобышке. Помпа лодки в сухом состоянии весит около двадцати килограмм, но, к сожалению, чертежи данного изделия – это редкость. Однако изготовить ее самостоятельно сможет любой, учитывая что информации в интернете достаточно. Ключевым моментом является то, что рентабельность судна с водометом более высока, в сравнении с обычным двигателем.

Ремонт насоса водомет своими руками — частые поломки разборка

Основные поломки насосов

Характерные поломки насосов разных марок

Популярные причины поломок
