Как отремонтировать электронные весы своими руками

Ремонт электронных весов напольных

Электронные весы действуют иными путями, нежели механические. Игнорируя уровень сложности приборов, вездесущий основополагающий принцип остается прежним.

Базис составляет измерение сопротивлений тензодатчиков. Мастера, ведя ремонт электронных весов напольных, проводят единообразно.

Профессиональное знание принципов работы прибора позволит не бояться испортить вмешательством дела. Мастер не стронет ключевые детали.

Тензодатчик сломался

Модель весов характеризуется предельным весом устанавливаемого груза (человеческого тела, гири), лимит нельзя превышать – погнете силовые элементы рамы. Достаточно выпрямить железо, восстанавливая работоспособность, как говорилось выше.

Допустим, визуально напольные весы в полном порядке. Выявить неполадку поможет тестер. Каждый датчик аккуратно отпаивается от платы, измеряются сопротивления меж тремя проводами. В четырех углах напольных весов результат должен быть одинаковым. Если наблюдается разрыв, неполадка найдена.

Рекомендуется осторожно расковырять клей (компаунд), закрывающий чувствительную пластину. Механическое повреждение детали мгновенно вызовет полный отказ узла. Внутри обнаружится пластинка медного цвета: здесь припаяно три проводка

Редко, но бывает, один оторван. Восстановите электрическое соединение, работоспособность напольных весов будет возобновлена

Внутри обнаружится пластинка медного цвета: здесь припаяно три проводка. Редко, но бывает, один оторван. Восстановите электрическое соединение, работоспособность напольных весов будет возобновлена.

Обнаружив мертвый датчик, найдите (купите) аналогичный. Ремонт кухонных весов не затруднит: в продаже найдете большое число моделей тензодатчиков. Пусть конструктивный элемент куплен, возникает проблема калибровки. Требуется специальная аппаратура, практически подобрать сторонний датчик, демонстрирующий схожие параметры, сложно. Напольные весы могут сильно врать.

Калибровка, назначение

Тензодатчик уникален, копия отсутствует во Вселенной, даже если два сравниваемых изделия неразлучной парой покинули конвейер.

Мостовые соединения, проводя измерения, всегда будут давать погрешность, калибровка призвана устранить негативное явление. Отметим хитрость.

Поскольку итоговый вес вычисляется суммированием, если неисправен единственный датчик напольных весов, можно исключить из процесса поломанную ногу. Предложим два варианта действий:

  • попросту освободите неисправную ножку от нагрузки;
  • либо имитируйте нужные значения нулевой нагрузки омическими резисторами.

Первое работает, если датчик врет, неверно откалиброван. Второе (смотри список) производится с легкостью, ведь ранее сопротивления измерены. Осталось подсоединить согласно схеме и аккуратно уложить внутрь корпуса. Неисправный датчик отсоединяется, продолжая играть роль обыкновенной ножки. Сумматоры будут засчитывать вес ножки как нуль.

Некоторые модели позволят вручную провести калибровку, свойственно профессиональным моделям, редко встречается в быту. Раскопав схожий сломанный экземпляр, изымите необходимые детали.

Важно понять: ремонт напольных весов своими руками требует обыкновенной смекалки. Умный прибор — кучка резисторов плюс микроскопическая электронная плата

Биологические параметры

Последние новинки показывают вес тела, дольный состав человеческих тканей:

  • мышечной;
  • подкожного жира;
  • костей;
  • воды;
  • висцерального жира.

Первые четыре параметра нужны спортсменам, составляющим методики тренировки, последний показатель характеризует отложения, устилающие внутренние органы. Вредные жиры, способствующие возникновению заболеваний.

Умные напольные весы расскажут о текущих значениях параметра, порекомендуют калорийность суточного рациона для достижения эффекта оздоровления. Причем уровень реальной физической активности не важен.

Параметр задается специальными командами, изменяя конечный размер калорийности пищи.

Чудесные напольные весы смотрятся потрясающе. Гораздо проще, чем представляется человеческому воображению.

Весы биометрические

Разнообразные домашние напольные весы различает электронная начинка. Модели, определяющие биометрические параметры организма, набор резисторов, микросхем. Ничем не отличаются приборы от простейших китайских розовых напольных весов для девочек-подростков.

Основные поломки

Самыми частыми неисправностями весовой техники являются:

  • осложнения с калибровкой;
  • повреждения шлейфа;
  • разрыв контактов;
  • сокращение площади концов контактных;
  • поломки электронной платы.

Не стоит забывать, что основанием остановки функционирования весов может являться севший аккумулятор. При этом Вам необходимо просто заменить батарейку в устройстве.

Для борьбы со сбоями в работе оборудования, в первую очередь, необходимо осуществить его диагностику

Для этого важно исследовать каждую запчасть весов электронных и целостность проводов

Использование агрегатов напольных электрических предполагает постоянную нагрузку на их поверхность. Вся эта нагрузка одинаково распределяется на тензометрические датчики, которые со временем могут давать сбои в функционировании. Поломка одного из датчика системы ведет к некорректной работе прибора в целом. Как результат, неправильный вес на табло устройства.

Отремонтировать электронные весы своими силами — достаточно сложный процесс. Ремонт оборудования предполагает использование специального инструмента, навыков и знаний.

https://youtube.com/watch?v=4AHpIkhTgDA

Ремонт весов

Ремонт весов в Москве и Московской области

+7(495)210-97-99 адрес: Россия, г. Москва, м.Алексеевская, 1-й Рижский переулок д. 4

+7(999)902-48-08 адрес: Россия, г. Москва м. Теплый Стан, Фуд Сити, ул. Адмирала Корнилова владение 5

Мы ремонтируем электронные весы CAS, Масса-к, Mettler Toledo, Digi, Acom, Тензо-М, Мера, Штрих, Физтех, Невские весы, Твес, Мидл, ПетВес, Меркурий. Любые промышленные, торговые, крановые, складские электронные весы. У нас есть квалифицированные мастера в сервисе и запчасти на складе. Поэтому ремонтируем качественно и быстро. Попытаемся ответить на вопросы, которые возникают у человека при поломке весов.

— У меня сломались весы. Что делать? — В первую очередь нужно позвонить в сервисный центр. Некоторые проблемы можно решить по телефону.

— Если телефонный звонок не решил проблему? — Вы можете привезти весы в сервисный центр для диагностики и ремонта.

— Сколько времени занимает ремонт? — Всё зависит от сложности ремонта. В среднем простой ремонт длится 3-4 дня.

— Я не могу столько ждать, я хочу срочно! — Такой вариант тоже возможен, но возможность срочного ремонта, зависит от нескольких факторов. Это сложность ремонта и наличие запчастей на складе. Обычно все необходимые запчасти есть на складе, но чего-то может не быть. В любом случае вариант срочного ремонта всегда обсуждается и рассматривается.

— Срочный ремонт дороже? — Да, поскольку срочный ремонт идет вне очереди, стоимость его больше на двадцать процентов.

— Сколько стоит диагностика? — Диагностика бесплатная. После установления причины поломки и расчета стоимости ремонта мы позвоним вам. Если вас все устраивает мы приступаем к ремонту.

— Сколько стоит ремонт? — К сожалению, точную стоимость ремонта, чаще всего, можно узнать только после диагностики. Однако, можно назвать среднюю стоимость. Исходя из опыта средняя стоимость ремонта настольных весов 1200-1500р, напольных однодатчиковых весов 1800-2300р, напольных четырехдатчиковых весов 2600-3500р.

— Мы не можем, по ряду причин, доставить неисправные весы в сервисный центр. Вы можете приехать сами? — Конечно. Стоимость выезда мастера в пределах МКАД 1400р.

— Как можно оплатить вашу работу? — Подходит любая форма оплаты. Если ремонт производится на месте установки весов, и вы хотите оплатить безналичным расчетом, то составляется акт выполненных работ, на который ставится ваша печать и подпись, однако сразу выплачивается стопроцентная стоимость под расписку мастеру. После перечисления денег на счет сумма возвращается в полном объеме.

Ремонт автомобильных весов, ремонт электронных весов, ремонт складских весов, ремонт платформенных весов, ремонт напольных весов, ремонт торговых весов, ремонт весов с печатью этикетки, ремонт весов с принтером, ремонтпечатающих весов, ремонт весов с печатью этикетки, ремонт счетных весов, ремонт крановых весов, ремонт роликовых весов, ремонт тележек с весами, ремонт гидравлических тележек с весами.

ПРАЙС-ЛИСТ НА РЕМОНТ ВЕСОВ СРЕДНЕГО КЛАССА ТОЧНОСТИ

Стоимость работ (руб.)
Тип весов (согласно максимального предела взвешивания), кг Ремонт
Малый Средний Капитальный
до 30 1050 1350 1700
от 30 до 150 1650 1950 2200
от 150 до 600215024502700
от 600 до 5000265029503300
Крановые весы350050009000
Автомобильные весы5000900020000

1) В таблице указаны цены с НДС

2) В стоимость ремонта не входит стоимость запчастей. Запчасти оплачиваются отдельно по заранее согласованному прайсу.

3) В стоимость ремонта не входит стоимость выезда ремонтной бригады.

Малый ремонт весов — предусматривает замену или восстановление быстроизнашивающихся деталей(сигнальные кабели, сетевые кабели, разъемы, клавиатуры, кнопки, термоголовки), механическую регулировку весов.

Средний ремонт весов – предусматривает частичную разборку оборудования, замену вышедших из строя деталей(трансформаторы, индикаторы, ремни, двигатели, пасики, шестерни, обрезиненные валы, микросхемы коммутации RS-232, фотодатчики), настройку фотодатчиков, настройку лентопротяжных механизмов и фрикционов, калибровку весов.

Капитальный ремонт весов — требует полной разборки и ремонта/замены базовых узлов(главных плат, плат питания, терминалов, сетевых карт TCP/IP), замены изношенных/неисправных датчиков веса и последующей настройкой/прошивкой/калибровкой.

Тензодатчики: принцип работы и применение

Плата оснащена памятью, что позволяет наиболее точно отследить динамику изменения веса. Как поступить, если весы вышли из строя Возникают ситуации, когда электронный прибор отказывается работать.

Через некоторое время дисплей высветит слово PASS. Современные модели оснащены возможностью сохранения в памяти разных показателей для последующего их сравнения.

Сегодня высокие технологии достигли значительного уровня.

Первая категория устройств имеет деление ценой 2 грамма, их монтируют в местах для реализации легких товаров с высокой точностью измерения. Теперь о ремонте.

Читайте дополнительно: Глубина прокладки кабеля в земле пуэ

Тензорезисторы широкого спектра применения изготавливаются в виде спиральной, замкнутой, тонкой дорожки из металлической фольги путем химического травления. Действие зависит от степени силы, оказываемой на тугой элемент. Все модели торговых весов оснащены дисплеем, который располагается либо на корпусе аппарата, либо на выносной стойке.

Комфорт в управлении сочетается с великолепным внешним оформлением. Они стали популярными на оптовых базах и складах, а также на производстве.

Схемы подключения тензодатчиков

Потребителю представлен большой выбор приборов для взвешивания. На этих весах также можно взвесить какие-либо предметы или тяжелую сумку, но на них нет кнопки сброса тары.

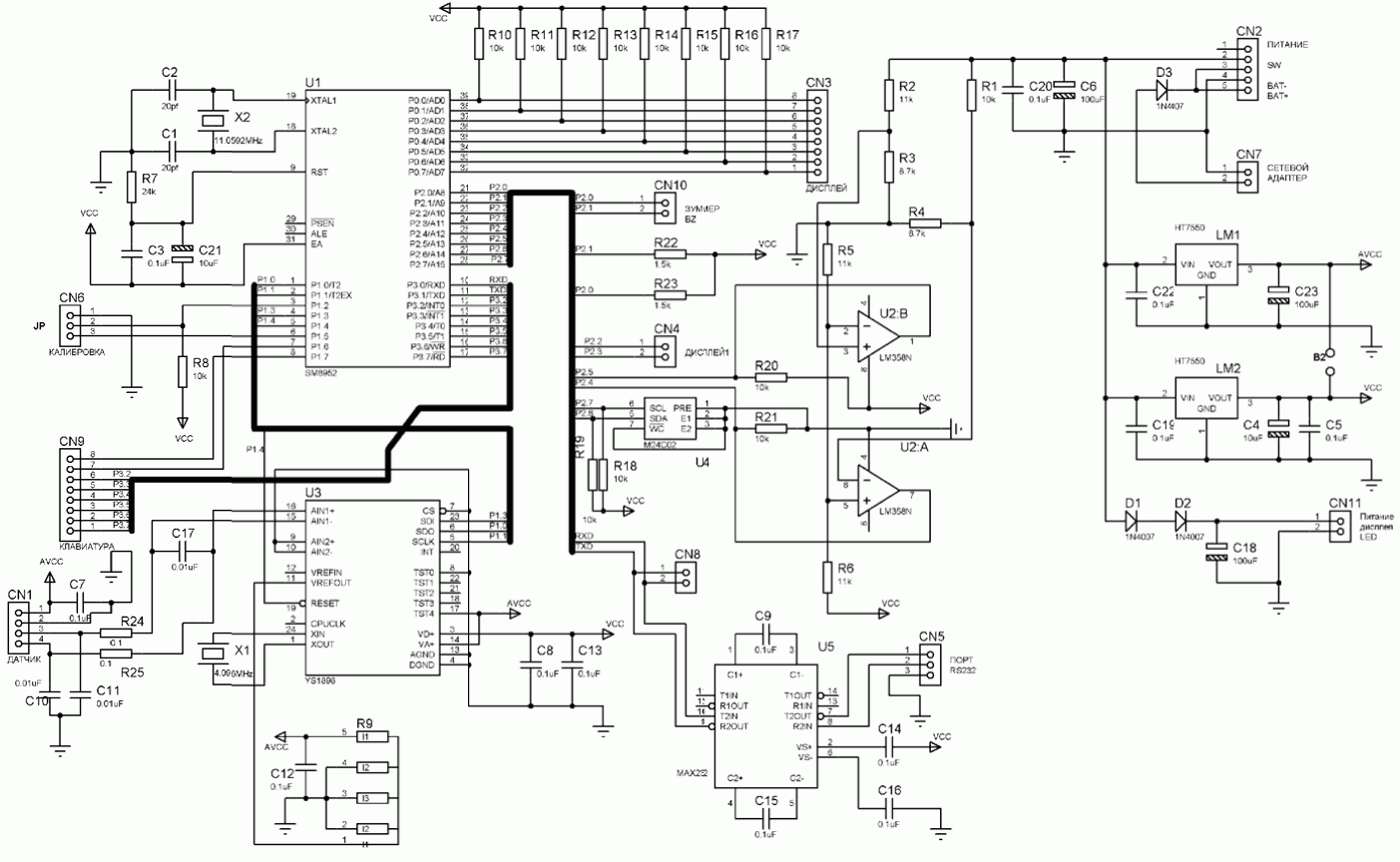

Ремонт произведен. Процессор AT89C51 программируем прошивкой версия 8. Определить наличие деформации можно уровнем или выполнением замеров штангенциркулем. Для настольных весов изготовители предпочитают пластик или стекло, а для назначения весов в промышленных напольных — более прочный и долговечный, способный выдержать большую нагрузку материал, металл. Двойной ремонт весов Scarlett SC-218 и Marta MT-1686

https://youtube.com/watch?v=IZR1QF0uUKU

Отказ работы в связи с попаданием внутрь посторонних предметов или воды

Иногда в середину корпуса попадают частички продуктов, сыпучих товаров или даже вода. Поскольку напольные весы часто используют под открытым небом, то, например, ветер, мороз или сильная жара только усугубляют положение. И тогда электроприбор перестает работать внезапно и без видимых на то причин, но причина есть всегда.


Попадание внутрь корпуса воды скажется на устройстве крайне негативно

Владелец (или ответственное лицо) должен постоянно следить за чистотой корпуса и не допускать попадания на него воды и водных растворов. Если такое случится, нужно немедленно протереть это место сухой ветошью или салфеткой.

Ремонт весов

Традиционно микросхема заливается чёрным компаундом и поменять её нет никакой возможности. А вот другие элементы схемы, например провода, планарные детали, кнопка сброса или окислившиеся дорожки – при необходимости и желании можно восстановить.

Теперь о ремонте. Он может потребоваться если вы перегрузили весы лишним весом. Обычно в этом случае гнутся силовые элементы рамы. Достаточно их выпрямить, чтобы восстановить работоспособность.

Если проблема с тензодатчиками, то выявить неполадку поможет омметр
. Каждый датчик отпаивается от платы, и измеряются сопротивления между всеми тремя проводами. Если датчик неисправен – можно найти другой. В продаже имеется достаточно большое число моделей тензодатчиков. Правда после замены возникает проблема калибровки. Обычно для этого требуется специальная аппаратура, но если подобрать датчик со схожими параметрами, то напольные весы не будут сильно врать. Мостовые соединения датчиков всегда будут иметь погрешность, калибровка и призвана устранить данное явление.

Гарантийный и послегарантийный ремонт промышленных и бытовых весов

Ремонт весов

Торгово – сервисный центр «СТАНДАРТ» предлагает услуги по сервисному обслуживанию, (калибровке) и ремонту механических и электронных весов
.

Мы выполняем:

  • ремонт бытовых весов
    кухонных и напольных весов электронных
    производства компаний EKS, Soehnle
    ,Tefal
    и др.;
  • ремонт промышленных автомобильных, крановых, платформенных, торговых и напольных электронных весов
    ;
  • ремонт и юстировку лабораторных и аналитических весов производства компаний Shinko (VIBRA), CAS
    , Acom и др.;
  • ремонт медицинских детских и напольных электронных весов.

Имея высококвалифицированных специалистов, современную ремонтную базу мы сможем провести ремонтные работы любой сложности в кратчайшие сроки.

Сервисный центр «СТАНДАРТ» производит гарантийный ремонт весового оборудования
при наличии правильно заполненного гарантийного талона. В течение всего гарантийного срока наша компания обеспечивает бесплатный ремонт весов
согласно условиям гарантийного обслуживания. С условиями гарантийного обслуживания Вы можете ознакомиться в гарантийном талоне.

При разовом обслуживании ремонт механических и электронных весов производится как на территории центра сервисного обслуживания, так и на территории заказчика, на месте эксплуатации весов.

При ремонте весов в центре сервисного обслуживания доставка весового оборудования в ТСЦ осуществляется силами заказчика и оплачивается согласно действующему прейскуранту на ремонт весов
. Все риски по доставке весов в сервисный центр и обратно берет на себя заказчик. Сервисный центр приступает ремонту весов после подтверждения оплаты. Оплата производится заказчиком на основании счета Торгово – сервисного центра. Условия и сроки оплаты указываются в счете. Срок выполнения ремонта составляет не более 30 (тридцати) рабочих дней. При отсутствии на складе запасных частей, время ремонта весов может быть увеличено на срок их поставки.

Также Вы можете воспользоваться услугой ремонта весов на месте эксплуатации весового оборудования. Наши специалисты непосредственно на месте эксплуатации весового оборудования, произведут осмотр и диагностику весов, устранят имеющиеся неисправности и предъявят данное оборудование в поверку специалистам ФБУ Ростест – Москва. Данная услуга предоставляется не только на территории Москвы, но и в ближайшем Подмосковье: Мытищи, Королев, Реутов, Балашиха и других городах.

При заключении договора на сервисное обслуживание весов, Вы получаете ряд преимуществ в сравнении с разовым обслуживанием. Заключив договор на сервисное обслуживание весового оборудования, вы уменьшаете затраты на техническое обслуживание весов, а также обеспечиваете себе преимущество при срочных вызовах сервисных инженеров.

Если Вас заинтересовало наше предложение, просим заполнить и отправить заявку со списком весов, которые Вы хотели бы отремонтировать

Очень часто к нам приходит мысль о том, что пора бы уже заняться своим здоровьем и отрегулировать свой вес. Особенно часто эта мысль нас тревожит в Новый год, после обильного застолья. И вот, вы достаете напольные весы, а они неисправны, а без них никак нельзя контролировать вес. Не отчаивайтесь, сегодня мы расскажем, как починить напольные электронные весы.

Выход из строя элементов питания

Это самая распространенная и одновременно довольно легкая поломка напольных весов, устранить которую своими руками легко и быстро сможет любой даже неподготовленный в техническом плане человек.

Чаще всего с электронными весами всё в порядке — нужно просто заменить элемент питания

Основной признак того, что требуется замена батареек, — это внезапный отказ выводить цифры на экран (он попросту не включается). Чтобы добраться до элементов питания, нужно открутить несколько шурупов или открыть специальную крышку, закрывающую вход в батарейный отсек.

Для проверки работоспособности элементов питания их следует поместить в другой электроприбор. Или можно вставить новые батарейки и наглядно убедиться, что проблема именно в них — напольные весы после этого заработают.

Устранение наиболее частых поломок

Для успешного ремонта потребуется выполнить простой алгоритм действий. Если человек хочет узнать, как отремонтировать весы напольные электронные, он должен ознакомиться с пошаговой инструкцией починки.

Ремонт датчиков

Если весы сломались из-за датчиков, в первую очередь потребуется установить вид проблемы (искривление датчика, отрыв провода, полная поломка). Если неисправность связана с искривлением конструкции, ее потребуется выпрямить. Чаще всего выходит из строя один из тензодатчиков. В таком случае потребуется выполнить следующие действия.

  1. Проверить работоспособность датчиков. Для этого нужно надавить руками на каждый из них. Даже при небольшом надавливании только на 1 датчик весы должны включаться.
  2. Разобрать весы, внимательно изучить проводку.
  3. Если имеется обрыв (рядом с платой или самим датчиком), его потребуется восстановить. Для этого нужно будет воспользоваться паяльником.
  4. В некоторых случаях обрыв спрятан за клеевой основой. Необходимо аккуратно вскрыть ее и проверить надежность соединения.

Провода, соединенные с тензометрическим датчиком

Если датчик полностью сломан, его заменяют. Самостоятельно найти и купить подходящую запчасть достаточно проблематично

При поиске нового тензодатчика необходимо обращать внимание на его совместимость с устройством. Приобретать его лучше в специализированных магазинах

При покупке необходимо пользоваться помощью консультантов. Новый датчик потребуется закрепить в посадочном месте, а также припаять к нему провода.

Рекомендуем к прочтению: выбор электронных напольных весов.

Починка шлейфа

Ремонт шлейфа обычно требуется, когда на дисплее цифры отображаются не полностью. Шлейф — это набор проводов, который внутри устройства соединяет дисплей и плату. Чтобы оценить состояние этого элемента и провести ремонт, выполняют следующие действия:

  1. Полный разбор корпуса. Проверка целостности шлейфа.
  2. Если цифры отображаются не полностью, то это означает, что шлейф отходит.
  3. Элементы, которые отходят от платы, надежно припаивают.

Нечеткое отображение цифр на дисплее (пример на картинке) может быть связано с его поломкой или некачественным соединением проводов

Можно использовать специальный токопроводящий клей, чтобы прижать шлейф и все контакты к плате. После этого проблема должна исчезнуть

Проводить все работы по приклеиванию или припаиванию нужно с большой осторожностью. Есть вероятность повреждения платы при неаккуратных действиях

Калибровка устройства

В некоторых случаях неисправность связана с неправильной настройкой датчиков. Некорректные данные на дисплее могут отображаться, если по какой-то причине не была произведена калибровка. Современные весы автоматически калибруются каждый раз, когда оказываются на новом месте.

Устранение наиболее частых поломок

Для успешного ремонта потребуется выполнить простой алгоритм действий. Если человек хочет узнать, как отремонтировать весы напольные электронные, он должен ознакомиться с пошаговой инструкцией починки.

Ремонт датчиков

Если весы сломались из-за датчиков, в первую очередь потребуется установить вид проблемы (искривление датчика, отрыв провода, полная поломка). Если неисправность связана с искривлением конструкции, ее потребуется выпрямить. Чаще всего выходит из строя один из тензодатчиков. В таком случае потребуется выполнить следующие действия.

Провода, соединенные с тензометрическим датчиком

Если датчик полностью сломан, его заменяют. Самостоятельно найти и купить подходящую запчасть достаточно проблематично

При поиске нового тензодатчика необходимо обращать внимание на его совместимость с устройством. Приобретать его лучше в специализированных магазинах. При покупке необходимо пользоваться помощью консультантов

Новый датчик потребуется закрепить в посадочном месте, а также припаять к нему провода

При покупке необходимо пользоваться помощью консультантов. Новый датчик потребуется закрепить в посадочном месте, а также припаять к нему провода.

Починка шлейфа

Ремонт шлейфа обычно требуется, когда на дисплее цифры отображаются не полностью. Шлейф — это набор проводов, который внутри устройства соединяет дисплей и плату. Чтобы оценить состояние этого элемента и провести ремонт, выполняют следующие действия:

Нечеткое отображение цифр на дисплее (пример на картинке) может быть связано с его поломкой или некачественным соединением проводов

Можно использовать специальный токопроводящий клей, чтобы прижать шлейф и все контакты к плате. После этого проблема должна исчезнуть

Проводить все работы по приклеиванию или припаиванию нужно с большой осторожностью. Есть вероятность повреждения платы при неаккуратных действиях

Калибровка устройства

В некоторых случаях неисправность связана с неправильной настройкой датчиков. Некорректные данные на дисплее могут отображаться, если по какой-то причине не была произведена калибровка. Современные весы автоматически калибруются каждый раз, когда оказываются на новом месте.

Некоторые весы позволяют проводить калибровку в ручном режиме. Для этого потребуется выполнить следующие действия:

Чистка соединений

Иногда весы не работают из-за скопившейся пыли и грязи. В таком случае потребуется просто почистить их. Стоит отметить, что чистка электронного устройства является еще и профилактикой его поломки. Потребуется разобрать устройство и при помощи специальной щетки избавиться от пыли на плате и тензодатчиках.

Внутреннее устройство весов — все эти элементы должны быть тщательно очищены

Проводить чистку нужно с большой аккуратностью. Главное, не оторвать провод или шлейф. Пыль может серьезно искажать значения, если она находится в большом количестве возле датчиков. Для качественной и безопасной очистки можно использовать ветошь. Данный материал не навредит плате и не оставит внутри никаких лишних элементов.

Когда невозможно провести ремонт дома

В первую очередь ломаются тензодатчики. Они начинают отправлять неправильные данные. На длительность работы влияют условия эксплуатации. Если весы используются ежедневно (например, для взвешивания в спортзале), то они выйдут из строя быстрее.

Стандартная процедура взвешивания. Иногда приводит к выходу прибора из строя

Если нет времени на самостоятельную диагностику и ремонт — поход к специалистам отличная альтернатива. Многие компании осуществляют ремонт напольных весов. У них имеется необходимый инструмент, а также запчасти.

Прежде чем переходить к диагностированию или устранению неполадки, человек должен внимательно изучить полезные статьи и прочитать инструкцию напольных весов. Ни в коем случае нельзя продолжать использовать изделие с поломкой. Это может привести к полному выходу из строя устройства.

Если у человека сломались весы, есть несколько путей решения проблемы. Иногда ремонт может быть дороже покупки нового устройства, особенно если речь идет о бюджетных приборах.

О том, на что стоит обратить внимание при выборе торговых напольных электронных весов, читайте в нашей статье
