Принцип работы
Чтобы понять, как починить электрический чайник, нужно знать его систему работы. Чтобы вода нагревалась, на дно вмонтирован специальный электрический прибор. В зависимости от фирмы-производителя, форма его разнообразная. Для крепления применяют специальные втулки и металлические винты, которые прочно зафиксированы к водонепроницаемому уплотнителю.
Форма таких защитных элементов разнообразна. Это может быть шайба, прокладка, втулка. Когда этот элемент нарушает свою герметичность, начинается протечка воды. Чтобы такая поломка была починена, нужно просто заменить данный компонент. Их продают в магазине. Чтобы не ошибиться, придется брать с собой чайник или снимать этот элемент.
Перед тем как починить электрический чайник, стоит разобраться в принципе работы. Когда нагревается вода, то формируется пар — это естественный процесс. Он уже в свою очередь выходит через специально сформированные отводы. И в этом процессе важен принцип работы всего агрегата. Потому что если он подходит к биометрической пластине, то происходит автоматическое срабатывание тумблера. Устройство отключается.
Что есть на чайнике:
- Индикатор и блок кнопок. Благодаря этому дополнению можно знать, какая температура воды сейчас, и создавать подходящие для работы условия.
- Уникальный датчик уровня воды. Он показывает уровень и способен передавать данные в приложение.
- Два нагревателя. Они необходимы для точечного подогрева и полноценного.
Это функции, которые есть у каждого чайника. Хотя сегодня производители, стараясь занять большую часть рынка, придумывают и другие возможности, чтобы работа агрегата стала более удобной. Помимо этого, всегда есть защитный элемент. Его основная задача — отключать чайник, когда вода закипела. Также он срабатывает, если по ошибке элемент был запущен без жидкости. Таким образом, производитель старается защитить пользователей от несчастных случаев (к примеру, от возгорания устройства).
Статистика говорит о том, что именно пустые чайники часто оказываются включенными. Именно несчастные случаи подвигли производителей создать такие дополнительные условия для работы всего устройства. Поэтому современные чайники принято считать полностью безопасными.

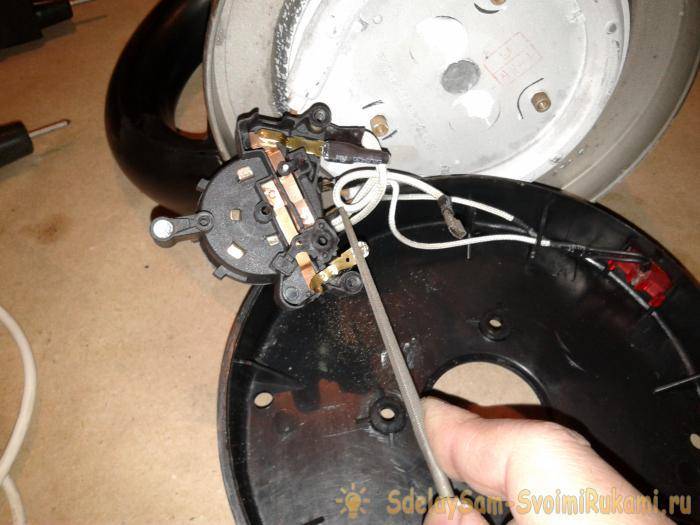

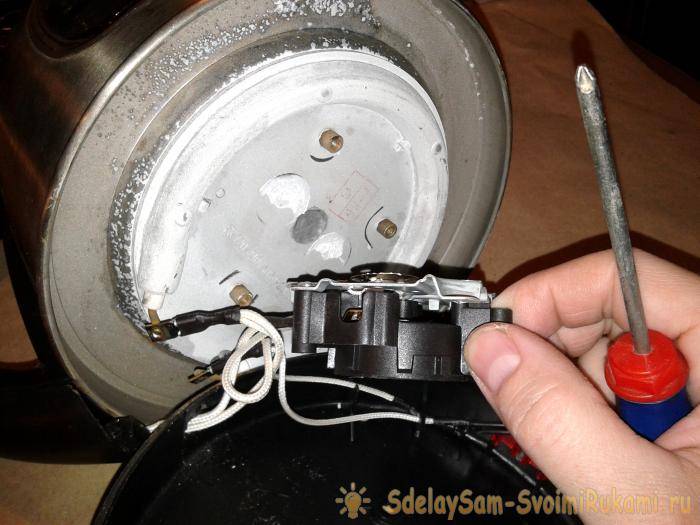

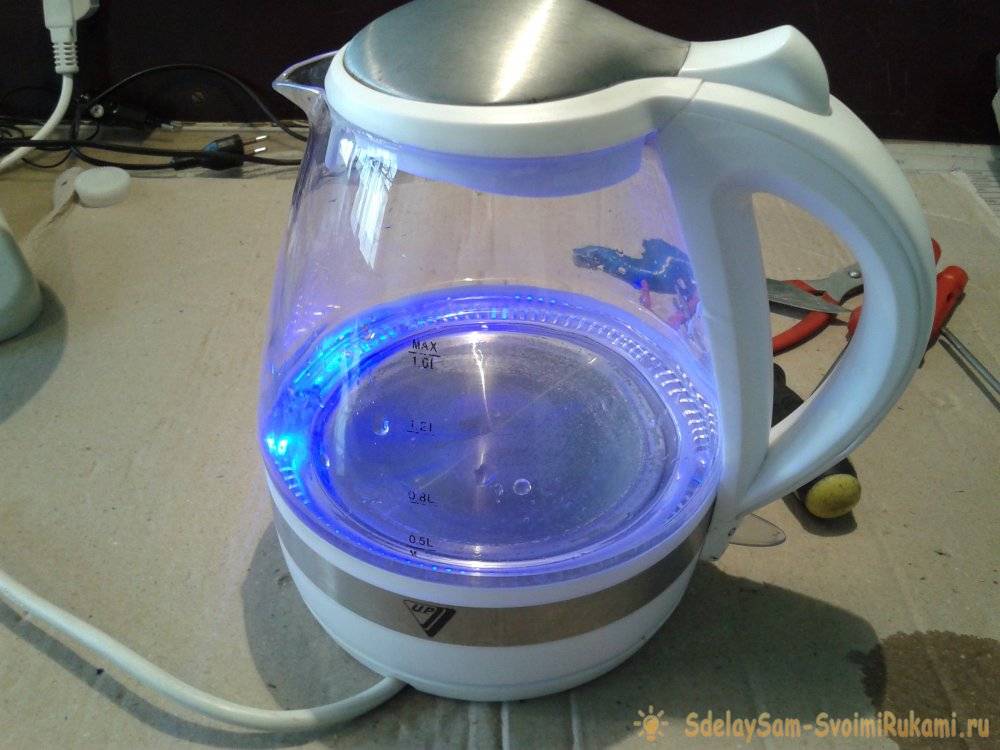

Как починить кнопку электрического чайника своими руками в домашних условиях
Перед тем, как починить кнопку на электрическом чайнике, нужно найти причину поломки. Для этого необходимо открутить шуруп в той части, у которой она крепится. Чаще всего он находится под ручкой.

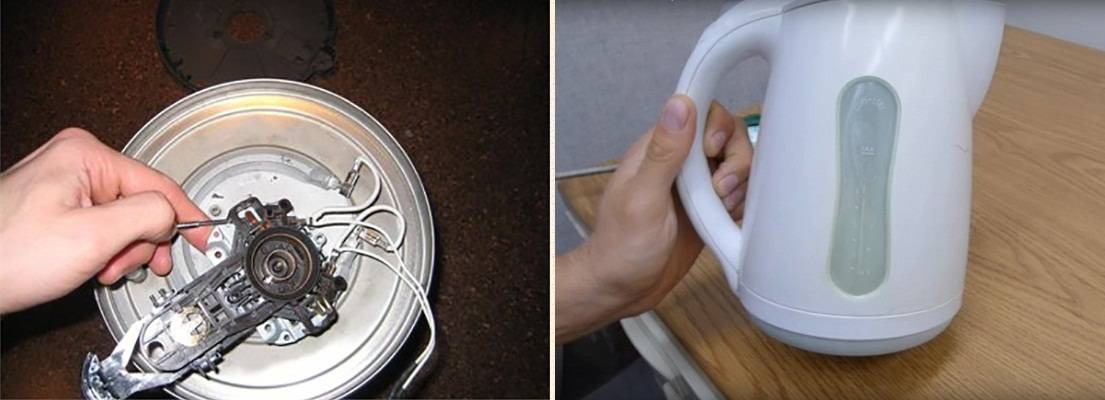

Разборка выполняется аккуратно — все детали хрупкие и не подлежат восстановлению:
- Если причина поломки — деформация биметаллической пластины, нужно придать ей прежнюю форму плоскогубцами.
- Если контакты перегорели либо покрылись нагаром — необходима их зачистка. Провода зачищаются наждачной бумагой и проверяются на работоспособность тестером.
- Если расплавилась сама клавиша — она подлежит замене. Для этого от старой кнопки отсоединяются контакты и откручивается саморез, а затем аналогично прикручивается новая клавиша.
Устройство и принцип работы электрочайников
Чайник электрический – это бытовой прибор, в конструкции и принципе работы которого может разобраться даже мало что знающий о технике человек. Все чайники устроены одинаково, независимо от модели, и работают по одной схеме. Состоят они из следующих основных узлов и элементов:
- корпуса, который является одновременно колбой для воды (некоторые модели электрочайников имеют отдельную чашу, размещаемую в корпусе);
нагревательного элемента в виде открытой спирали, похожей на кипятильник, располагаемой прямо на дне ёмкости для воды либо (как у большинства современных электрочайников) в форме дискового ТЭНа;
подставки (базы), на которой имеется разъём для присоединения чайника и шнур питания для подключения к бытовой электросети (она имеется у всех современных электрочайников, относящихся к бесшнуровым);
- колодки разъёма питания на днище основания чайника, которая может иметь центральное (как у большинства моделей) или боковое расположение;
термостата, служащего для отключения чайника при закипании;
- кнопки включения.

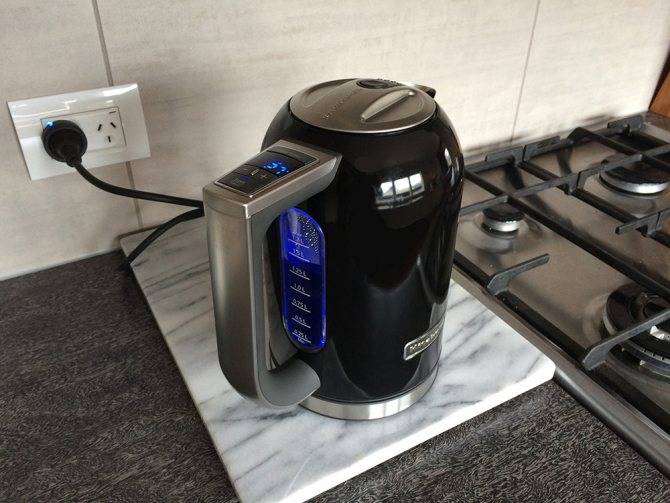

Сегодня в продаже можно встретить электрочайники с терморегулятором, при помощи которых можно разогревать воду не только до 100°C, но и до любой нужной температуры, и даже определённое время поддерживать этот температурный режим. Такое свойство необходимо для правильного заваривания различных видов чая (чёрного, зелёного, белого, красного), для каждого из которых требуется вода различной температуры от 60 до 90°C. Электрочайник с терморегулятором — идеальное приобретение, если в семье есть маленький ребёнок. Ведь для приготовления смесей детского питания не требуется кипяток, а с помощью такого устройства можно установить нужную температуру. Да и для взрослых повторное кипячение воды весьма нежелательно, если они придерживаются здорового питания.
В данной модели панель управления расположена на подставке
Естественно, что у каждой модели электрочайников имеются свои конструктивные особенности, но принципиально по устройству они не отличаются.
Принцип работы электрочайника тоже достаточно простой. Нагреваясь, ТЭН разогревает воду в колбе до её закипания. Пар по специальным каналам подаётся к биметаллической пластине термостата, изготовленной из металлов с разными коэффициентами температурного расширения, она, изгибаясь, давит на рычаг кнопки либо размыкает контактные клеммы, отключая прибор от сети.
Схема показывает движение пара по каналам в ручке, но для этой цели может быть использована и трубка в самой колбе чайника
Чем и как заклеить электрочайник
Прежде чем давать любые рекомендации, нужно сразу оговориться: во многих случаях протечек ремонт считается невозможным. Иногда за него берутся специалисты из мастерской, но всегда под ответственность хозяина прибора. То есть – мастера отказываются давать гарантии. А в большинстве случаев саморемонт является временной мерой – до покупки нового электрочайника.
Но в некоторых случаях сделанное временно работает годами. Добротно починить протекающий чайник поможет специально предназначенный для таких целей термоклей, который выпускается в виде длинных эластичных цилиндров. Он обладает уникальными клеящими свойствами, при высыхании достаточно мягок и упруг, чтобы выдерживать нагрузку на разрыв, но в то же время прочен и долговечен при любом другом воздействии.

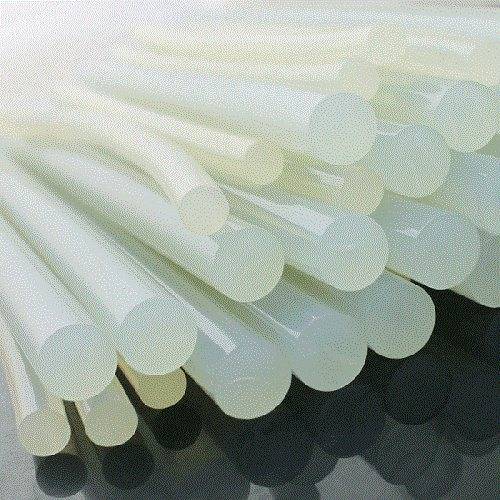

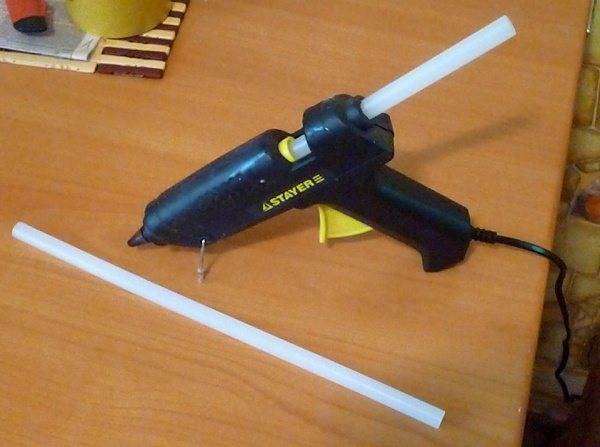

Термоклей прекрасно справляется с высокой температурой и, что самое главное, не токсичен. Использовать его необходимо посредством специального термопистолета. Порядок действий такой:
- цилиндр вставляется в клеевой пистолет;
- выжидается время, необходимое для разогревания и расплавления конца палочки;
- размягченное вещество наносится на нужную поверхность и равномерно распределяется;
- по окончании застывания процесс повторяется (если есть необходимость).
Достойно конкурирует с жидкими гвоздями (термоклеем) холодная сварка. Это еще один универсальный клеевой состав, не уступающий по качествам средству, описанному выше. А в обращении он намного проще своего пистолетного аналога. Клеящую смесь легко нанести на трещину с помощью дозатора, входящего в комплект.
Но есть ряд нюансов при заклеивании чайников, изготовленных из разных материалов.
Пластиковый чайник
Пластмассовый корпус наиболее совместим с перечисленными клеящими смесями. Термоклей, по сути, и является пластиком. Только состав у него другой. Поэтому с его помощью качественно починить трещину в корпусе можно достаточно легко.
Металлический чайник
Пострадавшему от коррозии металлическому чайнику также легко можно продлить эксплуатационный срок. Для этого на проблемное место наносится заплатка из клеевой смеси. Желательно с обеих сторон. Полностью проблему постепенного разрушения металла латка не решит, но существенно замедлит процесс.
Стеклянный чайник
Если из-за трещины потек чайник из стекла, то качественно склеить корпус не получится. То есть, термоклей прекрасно справится со своей задачей, но работа окажется бесполезной по причине постоянного колебания температурных режимов, из-за чего трещина все время будет расширяться и быстро выйдет за пределы заплаты. Но если нужно устранить течь из окошка, ремонт с помощью холодной сварки будет качественным, и прибор прослужит еще долгие годы.
Керамический чайник
Если керамический электрочайник при падении разбился на кусочки, то восстановлению он не подлежит. А в остальном такой аппарат ремонтируется, как и его аналоги из другого материала. Ведь универсальный термоклей прочно удерживает соединения керамики со стеклом, а дно у этих приборов часто выполнено из металла.
Изделия без шнура
У этого прибора имеется база-подставка, на которой соединяются колодка и разъем питания. Подключение к электросети осуществляется благодаря шнуру, который подсоединен к этой самой подставке. За счёт такой конструкции чайник удаётся брать, не вынимая вилку из розетки. Есть модификации, которые устанавливают в фиксированном положении на базу. Однако современные изделия можно ставить, повернув в любую сторону. В базе также присутствует специальное отделение для размещения излишка шнура. В бесшнуровых чайниках присутствуют:
- фильтр;
- отверстие для выведения пара;
- индикатор для определения уровня жидкости;
- разъем питания;
- база;
- биметаллический диск.
Диагностика неисправностей
Для определения причины неисправности техники желательно иметь представление об устройстве электрочайника и некоторые навыки работы с электроизмерительными приборами. В частности, для диагностики может понадобиться разборка чайника и исследование отдельных его элементов. Рассмотрим оптимальный порядок действий при выполнении этих операций.

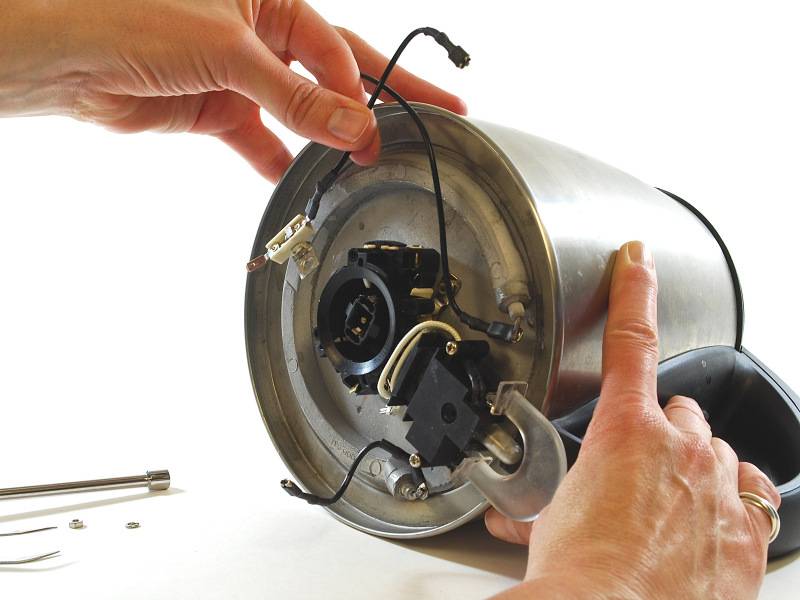

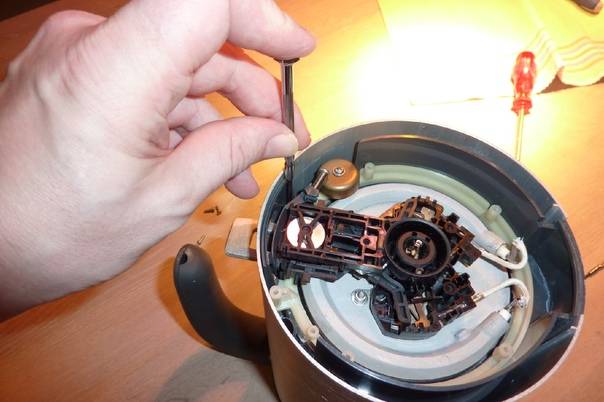

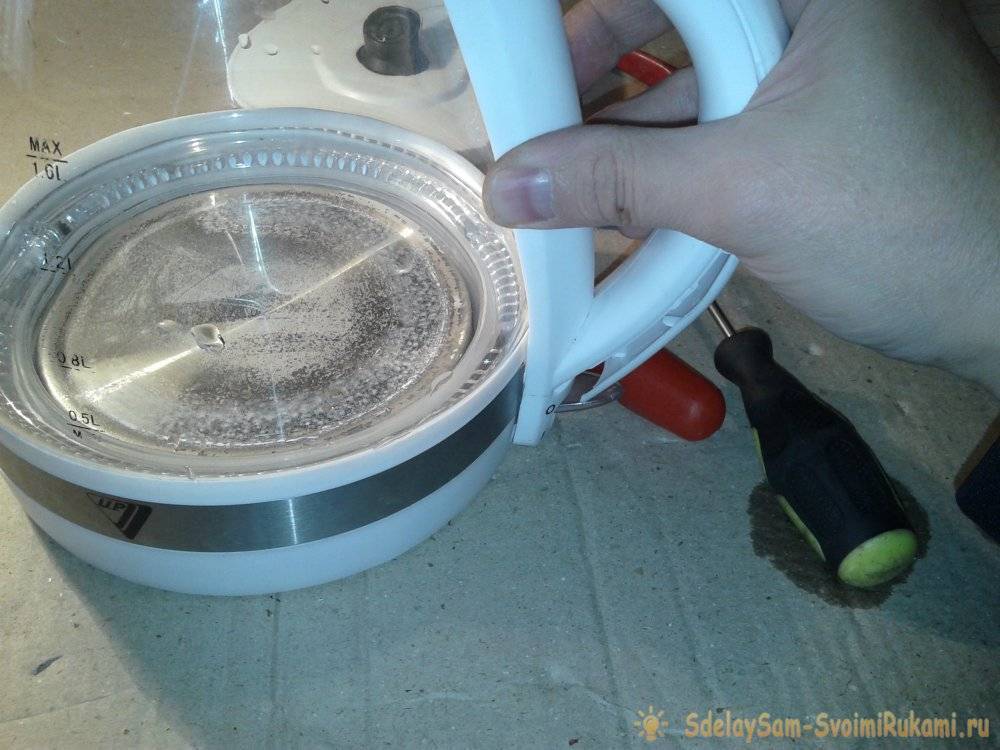

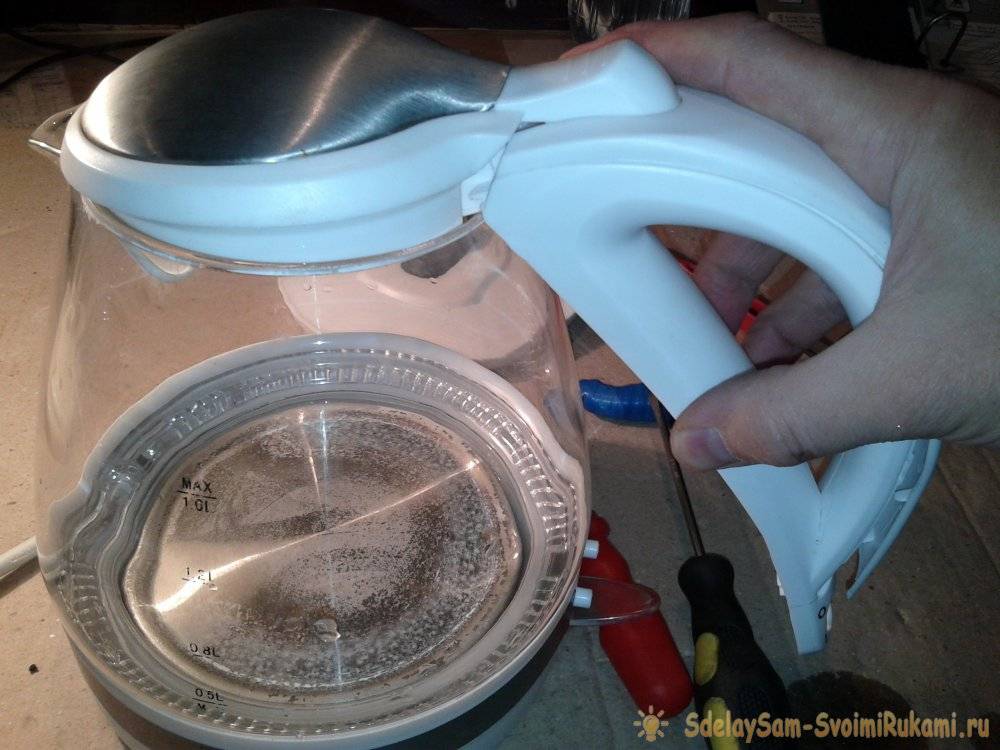

Разборка электрочайника
Перед тем как разобрать чайник, рекомендуется ознакомиться с инструкцией по его эксплуатации. Некоторые производители дают в ней описания порядка разборки аппарата — это значительно ускоряет и облегчает процесс разборки. Но чаще всего такого описания нет. Особенности разборки разных моделей, тем более от различных производителей, могут существенно отличаться, однако существуют общие рекомендации для данного процесса. Перечислим их.

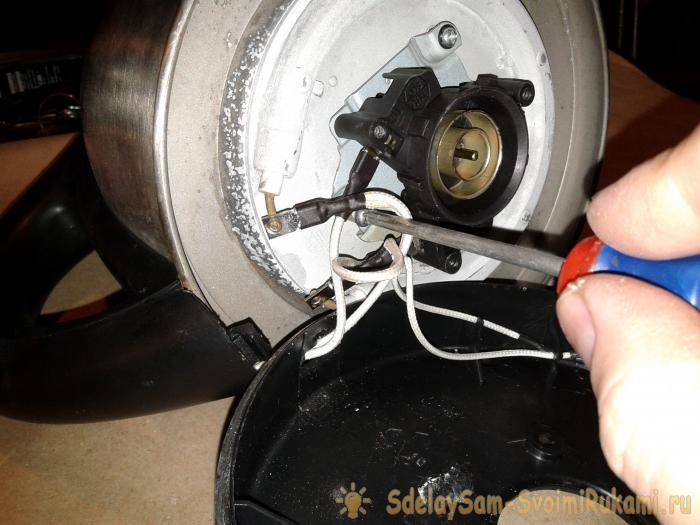

- Чтобы разобрать устройство, необходимо отвинтить крепёжные винты, прежде всего на дне чайника с внешней стороны. Иногда они прикрыты пластиковыми заглушками. В этом случае придётся поддеть заглушки и вынуть их при помощи какого-либо заострённого предмета.
- Чаще всего используются винты под крестовидную отвёртку, но иногда производители применяют винты под специальную двузубую отвёртку. Если такой отвёртки нет под рукой, можно попробовать вывернуть винт тонким пинцетом или боковыми кусачками.
- Нередко детали электрочайника фиксируются не только винтами, но и защёлками. Освобождаться от такого крепежа удобно при помощи тонкой плоской отвёртки. Отметим, что в некоторых моделях внешние элементы крепятся исключительно на защёлках.

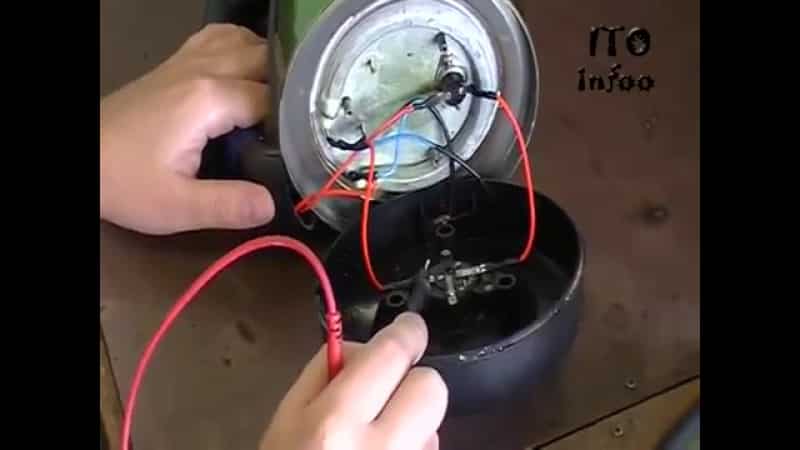

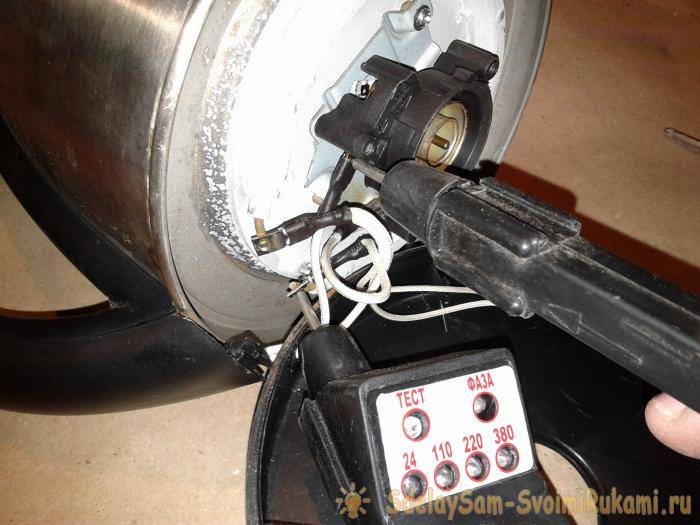

Прозвон элементов
С помощью данной процедуры определяется, является ли причиной поломки чайника разрыв электроцепи, или же нужно искать другую причину. В качестве рабочего инструмента используют тестер (мультиметр), работающий в режиме вольтметра. Тестером прозваниваются шнур питания, контактные группы и прочие доступные для исследования элементы. Если выяснится, что электроцепь нарушена, придётся разобрать чайник своими руками и продолжить прозвание внутренних элементов (колодки с клеммами, ТЭНа, контактов кнопки включения), а затем либо восстановить целостность цепи, либо очистить места соединения элементов от окисла.

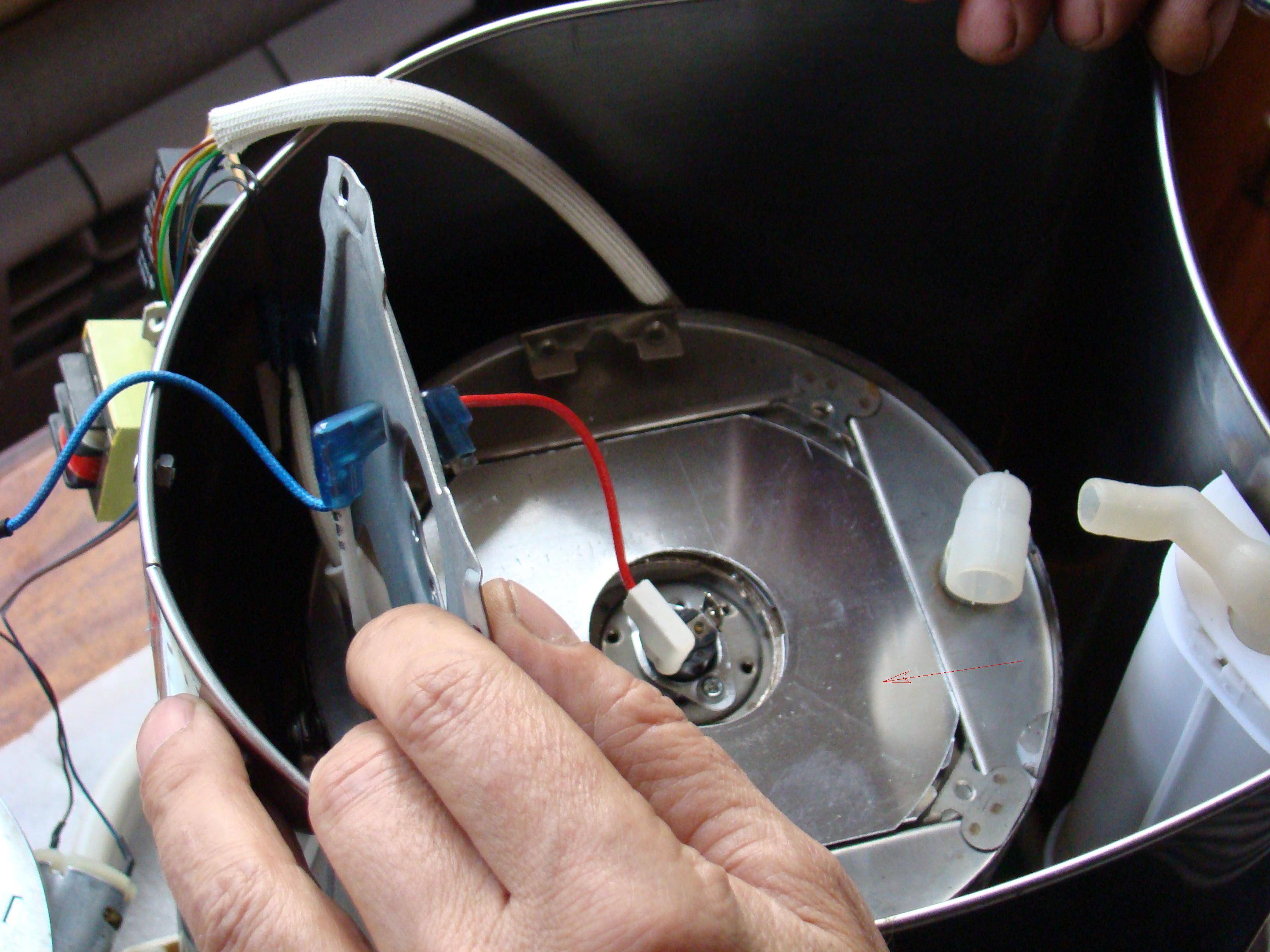

Проверка термопота
Термопотом называют устройство с терморегулятором, схожее с электрочайником, но способное нагревать воду до определённой температуры (вплоть до температуры кипения) и поддерживать эту температуру столько, сколько необходимо. Ещё одной особенностью термопота является то, что слив воды из ёмкости осуществляется при помощи встроенной помпы, которая может быть как механической, так и электрической. Конструкция термопота сложнее, чем у электрочайника, но проверка данного устройства осуществляется по тем же принципам. К числу проверяемых элементов добавляется терморегулятор. Проверку начинают с прозванивания контактов, расположенных на основании (подставке), при этом один щуп тестера подключают к штырю вилки шнура питания, а другим поочерёдно касаются контактов. Далее прозванивают остальные доступные для проверки элементы.
Устройство электрического чайника | Электрика в квартире, ремонт бытовых электроприборов
Автор DUNDUK На чтение 3 мин. Опубликовано 11.06.2018
Сегодня практически невозможно найти квартиру, где на кухне отсутствует электрический чайник. Электрочайник является не сложным бытовым электрическим прибором для нагрева воды. В данной статье мы рассмотрим его устройство. Это, возможно, пригодится вам для его ремонта, ведь как и любой прибор чайники иногда ломаются.

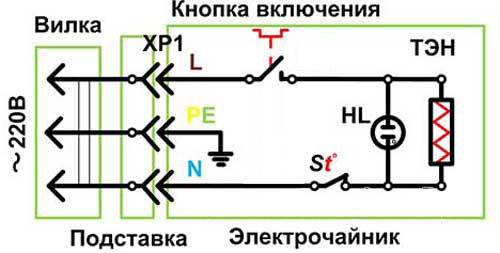

Принцип работы и электрическая схема электрочайника
Понять принцип работы любого электроприбора помогает его электрическая схема, на которой показано, что куда и как подается и происходит.
Работает чайник следующим образом. Через электрическую вилку напряжение (ток) с помощью гибкого шнура подается на контакты подставки. В основании чайника имеются свои контакты, которые соединяются с контактами на подставке. Далее ток идет через термовыключатель, который включается с помощью клавиши на чайнике и отключается автоматически, когда вода в чайнике закипит. Выключатель тепловой защиты непосредственно в работе электрочайника не участвует, всегда включен и срабатывает только в случае, если чайник находится во включенном состоянии без воды. С выключателей ток поступает трубчатый электрический нагреватель – ТЭН. Светодиодная лампочка нужна для индикации включенного состояния прибора.
Подставка электрического чайника

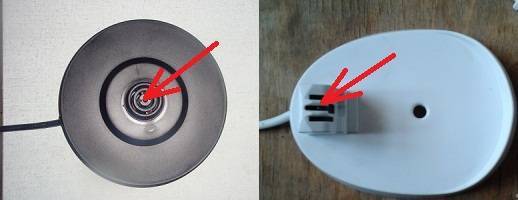

В своей конструкции подставка имеет три электрических контакта — два подпружиненных в концентрических канавках и один в центре. Центральный контакт (под штырь) — это соединение с заземляющим проводником РЕ. Два других (медные пластинки) — подают напряжение на чайник (220 В).
Нагревательный элемент (ТЭН)

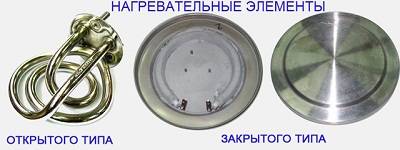

Если снять крышку электрочайника, то на его дне мы увидим нагревательный элемент. Он либо открытый (изогнутый ТЭН), либо закрытый (металлический диск).
На концах нагревательного элемента имеются изолированные керамикой от корпуса выводы для подачи питающего напряжения. К ним приварены контактной сваркой стальные плоские контакты, на которые надеваются накидные клеммы.
Включение и защита чайника
Для подачи напряжения на нагревательный элемент (включение чайника) в ручке прибора имеется электрический выключатель с размыкающимся и замыкающимся контактами.
Для защиты чайника от перегрузок в сети в нем устанавливается тепловое реле. Оно чаще всего совмещается в выключателем, расположенным в ручке электроприбора. Реле отключает напряжение в случае короткого замыкания, скачков напряжения и нагрева электрических проводов.
Также для защиты электрочайника в нем устанавливается термостат. Он располагается, как правило, рядом с нагревательным элементом. Его задача отключить прибор в случае чрезмерного нагрева ТЭНа — забыли налить воду в чайник или она выкипела. Термостат представляет собой биметаллическую пластину, которая изгибается при сильном нагреве, что приводит к размыканию контактов. Как только пластина остывает, она снова замыкает контакты.
Индикатор включения электрочайника
В большинстве моделей чайников в основании или на клавише включения устанавливают индикатор включенного состояния. Это чаще всего светодиодная лампочка, напряжения на один контакт которой подается через выключатель чайника. Т.е. мы включаем прибор — загорается лампочка, прибор отключен — лампочка не горит.
Это что касается электротехнической составляющей конструкции электрочайника. Теперь поговорим немного о его других элементах.
Корпус электроприбора
Корпус электрического чайника может быть выполнен из пластика, стекла или металла. Более дешевые из пластика, более дорогие модели — из стекла.
Подставка прибора, как правило, выполняется из того же материала, что и сам чайник.
В более простых и дешевых моделях колбой для воды служит сам корпус электрочайника. В более «продвинутых» кроме корпуса существует и колба (металлическая или стеклянная). Она располагается внутри корпуса, но не касается его, тем самым обеспечивая пространство между колбой и корпусом. Данное пространство обеспечивает сохранение высокой температуры воды долгое время. Т.е. чайник — это еще и термос.
Диагностика неисправности электрочайников
Если бытовая техника не включается, не греет, не загорается лампочка индикации работы, проводят диагностику поломок электроизмерительным прибором — мультиметром. С его помощью прозванивают электрическую цепь от вилки до ТЭНа.
Если розетка исправна, начинают диагностику прибора. Чтобы понять, почему не включается электрический чайник, придется проверить все его основные узлы.

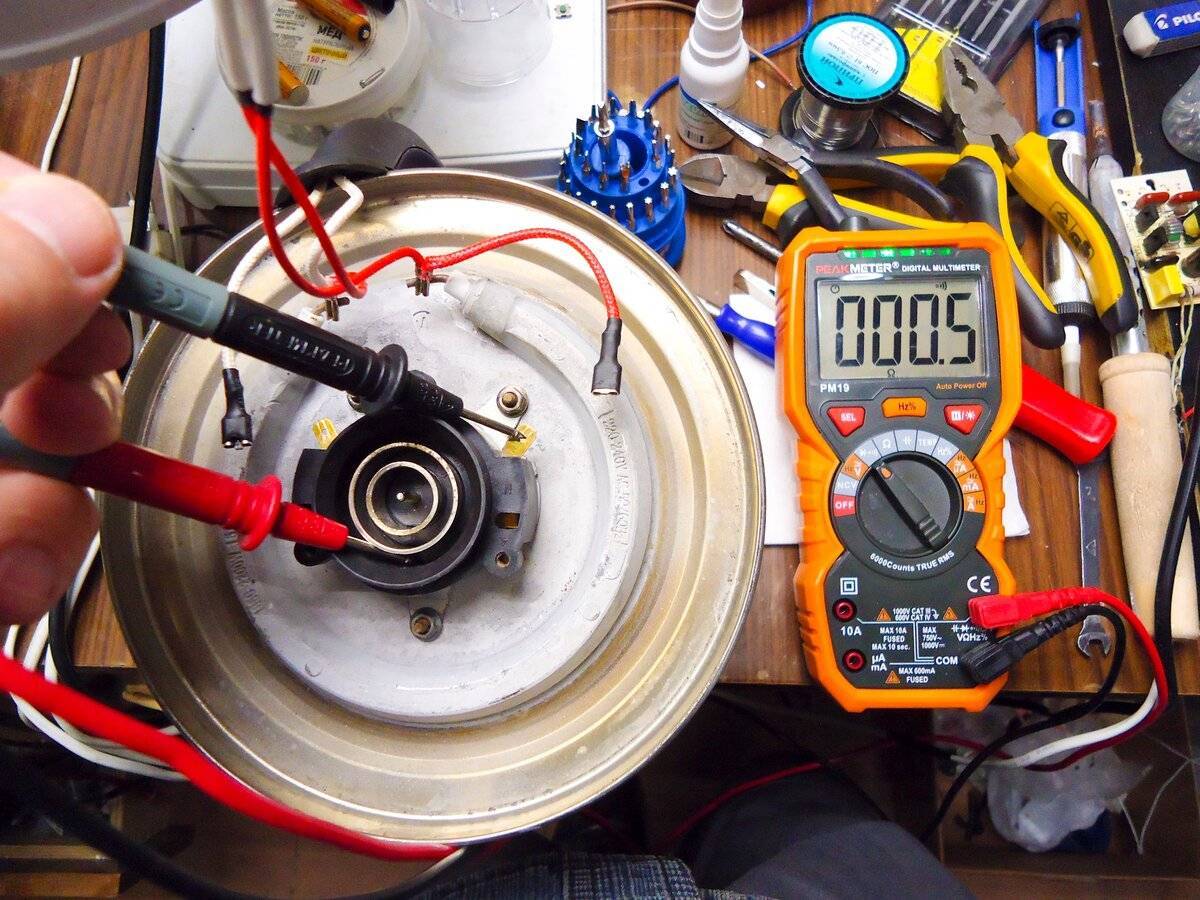

Сначала проверяют вилку, шнур и контактную группу на подставке. Для этого один щуп тестера в режиме прозвона соединяют со штырем вилки.
Вторым поочередно прикасаются к контактам на разъеме базы. Обычно их три — они соответствуют заземляющему контакту и двум токопроводящим жилам и располагаются посередине подставки в форме окружности или сбоку в форме трехпалого разъема.
Сигнал прибора на одном из контактов свидетельствует о том, что он соответствует штырю вилки и что жила кабеля не повреждена. Аналогично проверяют второй штырь и контакт заземления. Сигнал по трем линиям означает, что база исправна.

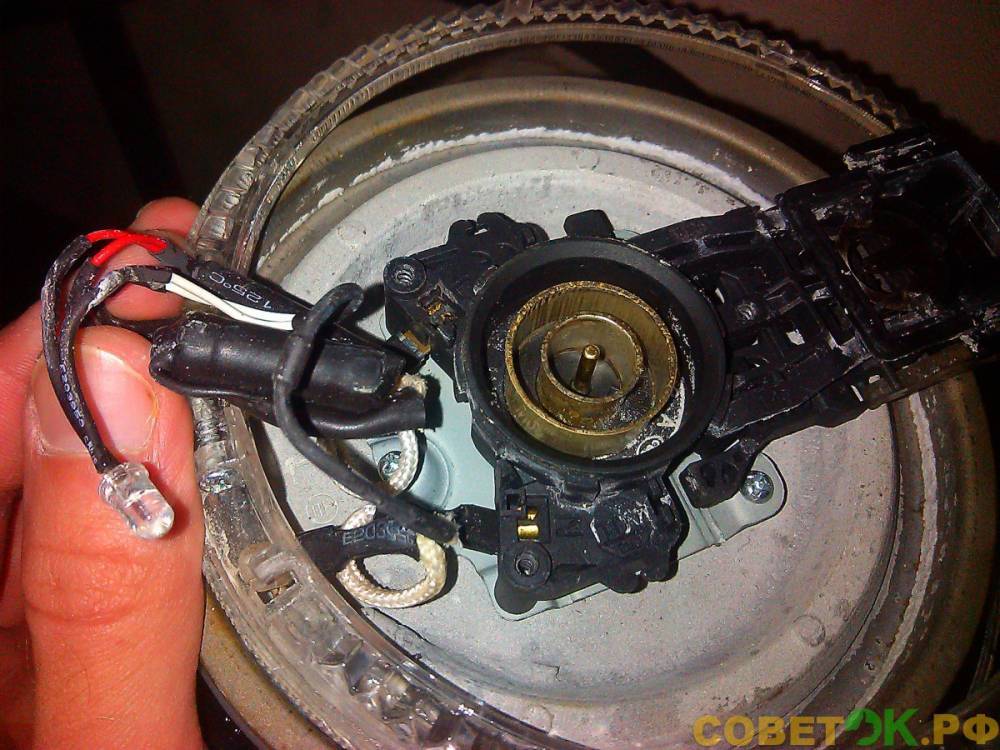

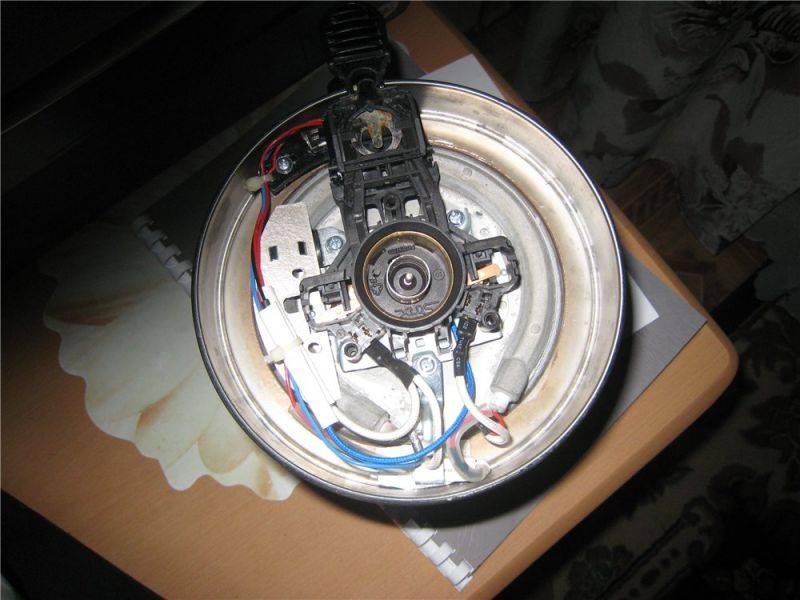

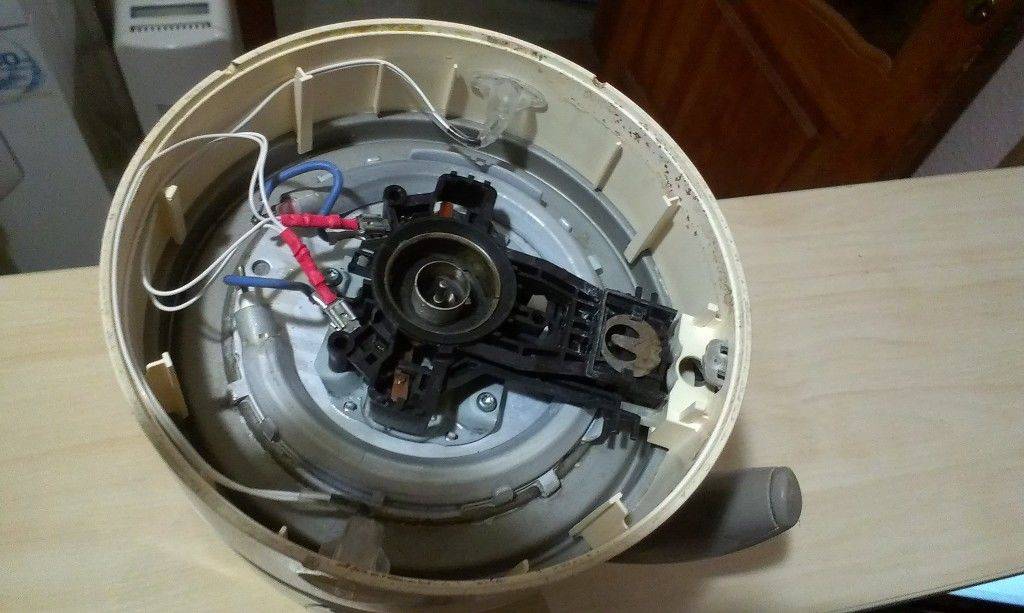

После этого приступают к диагностике самого чайника. Снимают нижнюю крышку и прозванивают клеммную колодку разъема питания в основании устройства. Левый и правый контакты прозваниваются на внутреннем и внешнем кольце.
Если сигнала нет, колодку разбирают, снимая нижнюю пластину термостата. Контакты зачищают наждачной бумагой, удаляя нагар и окисление. Попутно проверяют наличие контакта. Затем колодку собирают и прозванивают. Если проблема устранена, то все ставят на место.
На следующем этапе проверяют кнопку включения. Один щуп ставят к контакту провода, идущему на кнопку, второй — на ТЭН. В отключенном положении звука быть не должно. Когда кнопка включена, сигнал говорит о том, что она исправна.

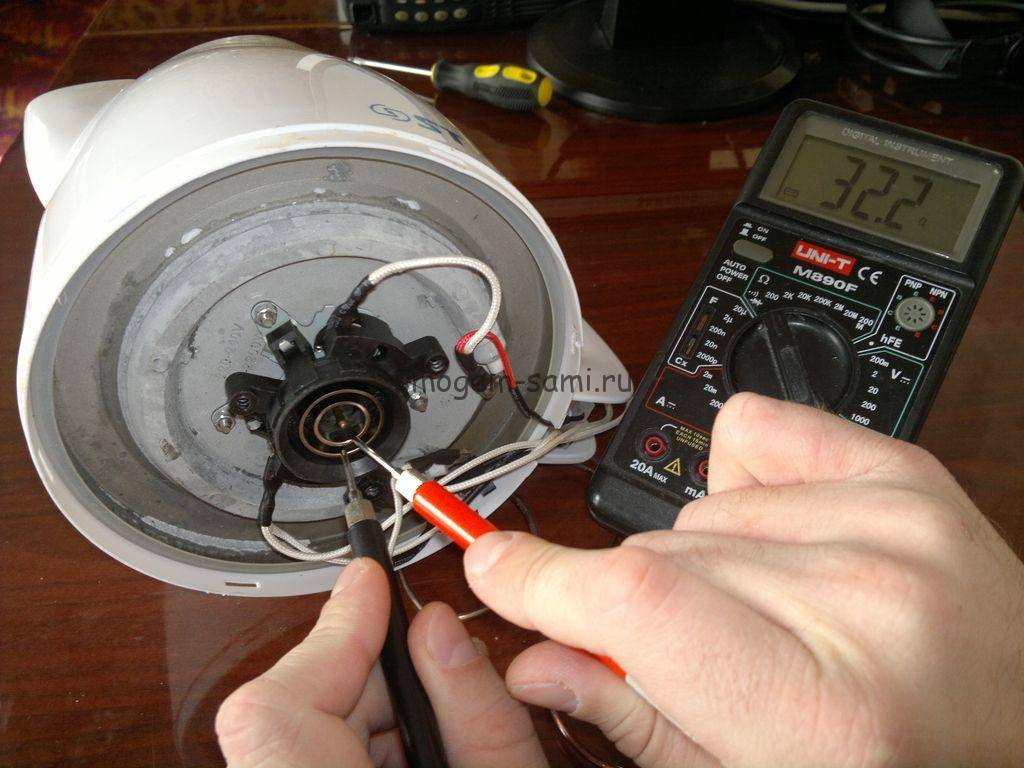

Затем проверяют ТЭН. Прозванивают контакт вывода спирали, к которому присоединены провод от разъема и от кнопки. Звуковой сигнал означает, что цепь не разорвана. После чего проверяют, нет ли замыкания. Соединяют вывод ТЭНа с корпусом. Сигнал говорит о его пробое и неисправности нагревательного прибора.
Наличие терморегулятора в устройстве усложняет диагностику. Такой прибор имеет не три контакта в разъеме узла соединения базы с устройством, а пять. Добавляются два контакта для терморезистора. Прозвон проводят в той же последовательности.
Сначала определяют какие контакты на подставке соответствуют двум жилам кабеля электропитания и заземлению.
Два оставшихся кольца, которые входят в цепь терморезистора проверяют на сопротивление. Оно должно быть около 100 кОм. Другие показатели (1 или бесконечность) говорят о неисправности терморегулятора.
Затем проводят диагностику чайника (клеммы колодки, кнопку включения, ТЭН). Но перед этим отсоединяют электронную часть терморегулятора и датчика температуры.
Для оценки состояния нагревательного элемента высчитывают сопротивление спирали. Указанную в технической документации мощность прибора в ваттах делят на стандартное напряжение в сети, получают силу тока.
Для вычисления сопротивления, напряжение делят на силу тока. Затем проводят проверку мультиметром. Откручивают нижнюю крышку, тестер настраивают на режим омметра, замеряют сопротивление. Оно не должно сильно отличатся от расчетного. Большое отклонение говорит что ТЭН испорчен.
Ремонт электрочайника
Несмотря на кажущуюся простоту конструкции, срок службы электрочайника не вечен. Рано или поздно наступает момент, когда, включив его, пользователь обнаруживает, что прибор перестал работать.
Часто встречающиеся неисправности
Перечень часто встречающихся неисправностей и причины, их вызывающие, приведены в таблице.
| Неисправность | Неисправный элемент | Возможная причина |
| Включенный чайник не греет воду | ТЭН | Образование накипи; |
ТЭН вышел из строя.
поломка деталей кнопки.
выгорание контактных площадок;
поломка сетевой вилки.
пришли в негодность уплотнительные элементы (при наличии ТЭНа открытого типа).
канал для пара забит накипью.
Приступая к ремонту, чайник необходимо разобрать, что иногда сложнее, чем починить.

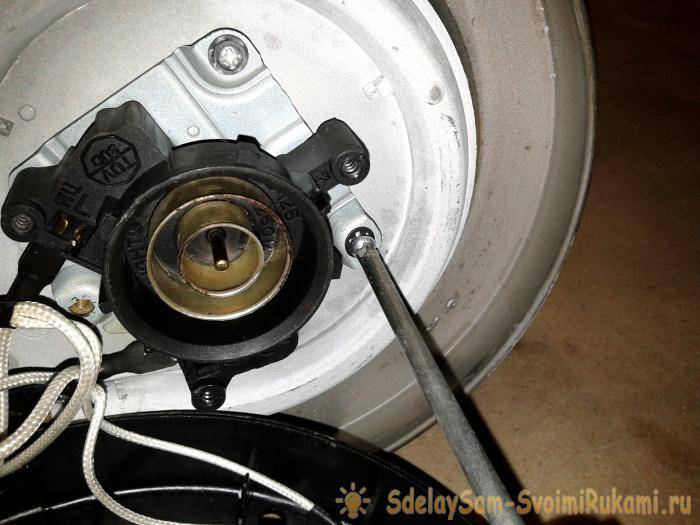

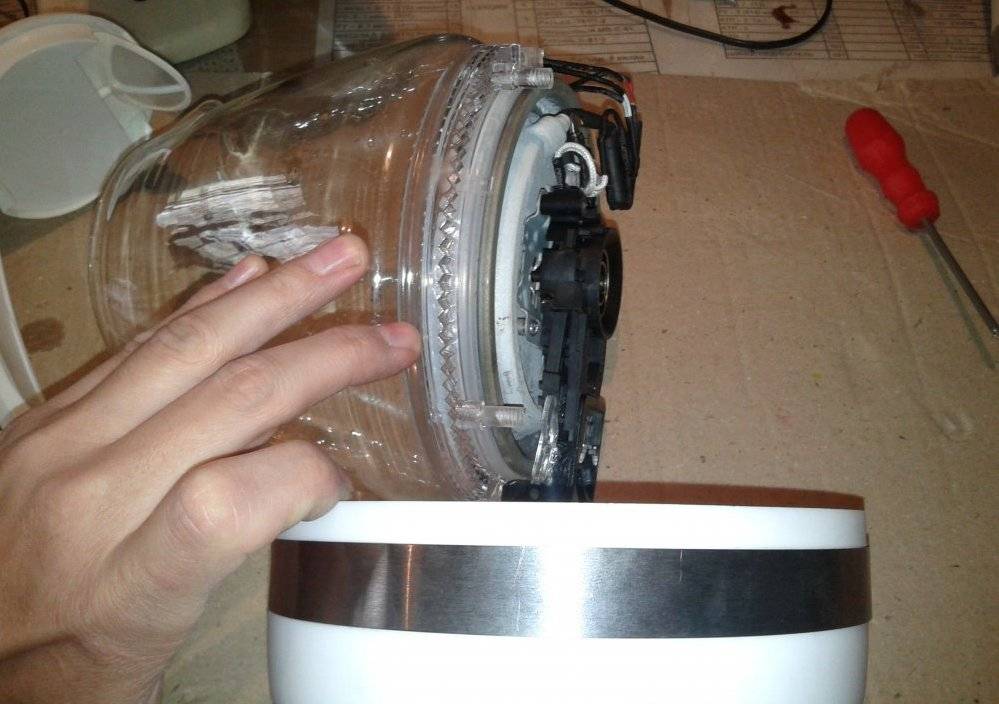

Как разобрать электрочайник
Операции по разборке электрочайника и/или его подставки особого труда не составляют. Для этого достаточно подготовить только набор отверток: крестообразную, плоскую и возможно Spanne (двузубая вилка).

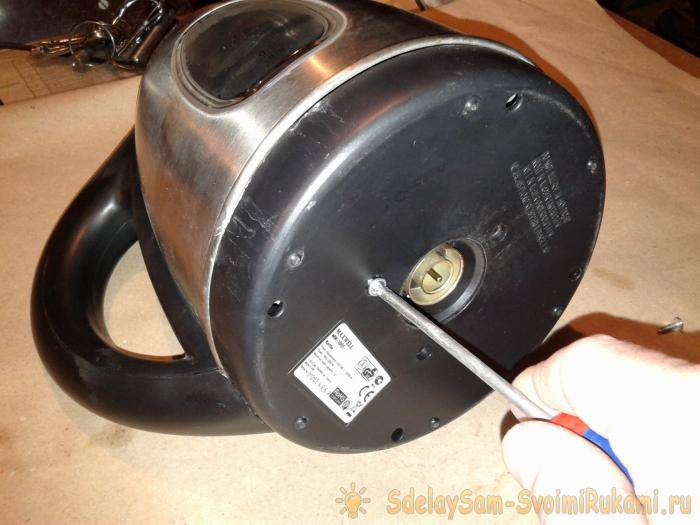

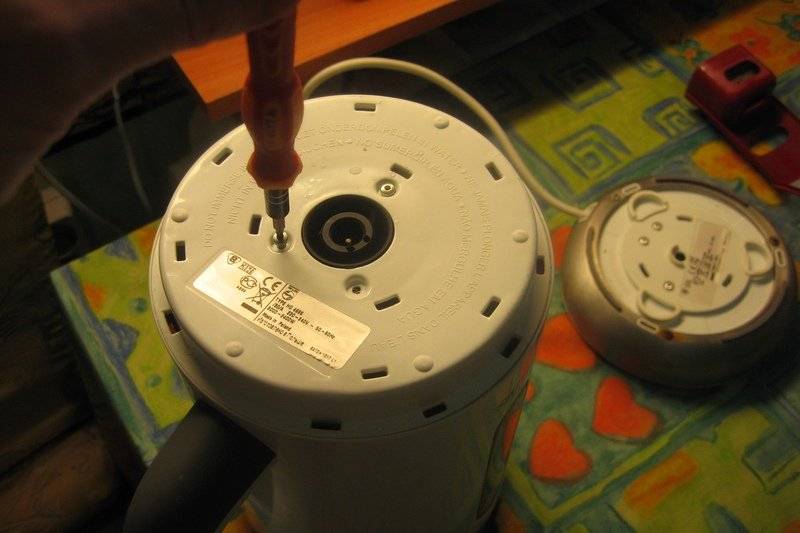

- Демонтаж нижней крышки электрочайника. Разбирать электрочайник начинают со снятия нижней крышки (дна). Для этого нужно открутить все имеющиеся там винты. Обычно нижняя крышка крепится самонарезными винтами (саморезами) с крестообразной головкой. Однако иногда можно встретить и винты с головкой под отвертку Spanne. Так производители электрочайников пытаются защитить прибор от самостоятельного ремонта. При отсутствии подобной отвертки такие винты можно аккуратно выкрутить пинцетом или бокорезами.
Кроме того головки винтов могут быть закрыты декоративными заглушками, которые легко удаляются при помощи острого предмета. После того, как будут откручены все винты, нижняя крышка должна легко сниматься. Если это не происходит, значит она дополнительно зафиксирована пластмассовыми защелками. Их нужно аккуратно отжать, используя для этого плоскую отвертку. Нижняя крышка подставки снимается аналогичным способом.
Наиболее часто встречающиеся неисправности
Для электрочайников характерными являются следующие неисправности:
Выход из строя нагревательного элемента. Причиной дефекта является накипь, образовавшаяся на ТЭНе, в результате чего затрудняется передача тепла воде, а нагревается сама спираль. Более всего такой поломке подвержены нагревательные элементы спирального типа чем дисковые, которым для образования критического слоя накипи требуется больше времени. Причиной перегорания ТЭНа может служить и нарушение правил эксплуатации, например, если чайник включили в сеть, забыв налить в него воды.
Поломка кнопки включения электрочайника. Здесь возможны две причины — образование нагара и окислений на контактах кнопки либо обрыв тяги, соединяющей её с клеммами электропитания.
- Протечка корпуса электроприбора. Эта неисправность больше характерна для чайников с пластиковым корпусом, а также оборудованных дисковым нагревательным элементом. В первом случае поломка может являться следствием деформации чайника от перегрева в месте крепления ТЭНа, а при дисковых нагревателях причиной бывает коррозия по шву соединения диска с корпусом электрочайника. Часто причиной такой поломки является пришедший в негодность уплотнитель или треснувшее стекло индикатора уровня воды.
Преждевременное отключение электроприбора. Эта неисправность является следствием накипи. Вода не успевает закипеть, а ТЭН уже перегрелся и термостат отключает устройство от сети.
Выход из строя терморегулятора. В конструкции электрочайников, имеющих терморегулятор, присутствуют дополнительные узлы и детали — термометр, термодатчики, блок памяти, электронная плата и панель управления. Чем больше деталей имеет устройство, тем ниже его надёжность и выше вероятность поломки любой из них. В чайниках с терморегуляторами чаще всего выходит из строя сам регулятор, в котором окисляются или обгорают контакты.
Поломки, позволяющие вернуть электрочайник в магазин
Вернуть неисправный электрический чайник в магазин можно в течение гарантийного срока, если за этот период проявились его существенные недостатки, а именно неисправности следующего характера:
- неустранимая поломка;
- периодически повторяющаяся поломка одного и того же узла;
- поломка, которая не может быть устранена без несоразмерных расходов, приближенных к стоимости самого чайника;
- неисправность, на устранение которой требуется длительное время, в результате чего прибором на протяжении года нельзя пользоваться более 30 дней.
Здесь могут существовать самые различные неисправности, но наиболее серьёзные из них это протечки не связанные с механическими повреждениями и прохудившейся прокладкой, а возникшие по причине деформации корпуса или нарушения в результате коррозийных процессов.
К существенным поломкам можно отнести и выход из строя ТЭНа, при условии, что чайник правильно эксплуатировался, и на нагревательном элементе не имеется накипи.
Электрочайники относятся к бытовым приборам, которые входят в перечень технически сложных товаров. Поэтому вернуть их назад в магазин, с возвратом уплаченных денег, можно лишь в случае их ненадлежащего качества. Обратившись в магазин с письменной претензией, нужно указать поломку, которая часто повторяется или требует затрат. сопоставимых со стоимостью электрочайника.
Продавец вправе предложить покупателю обратиться в сервисный центр, но если в течение 20 дней поломка не была устранена, магазин обязан вернуть деньги либо обменять девайс на новый. Продавец также имеет право назначить за свой счёт экспертизу товара, которая определит возникла ли поломка по вине пользователя или она является причиной заводского брака. В первом случае все затраты на экспертизу обязан возместить покупатель. В случае же дефекта по вине изготовителя, вы можете потребовать не только возврат денег, но и возмещение морального ущерба. Моральный ущерб можно востребовать лишь по решению суда.
Как отремонтировать чайник в домашних условиях?

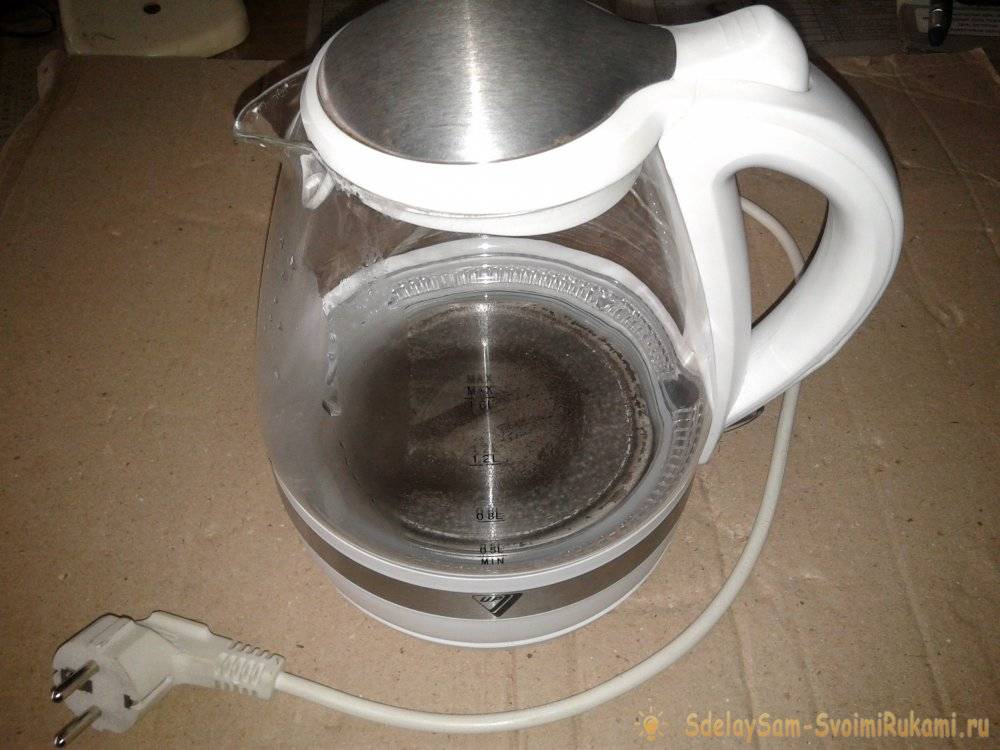

Недавно у нас в офисе сломался чайник. В этот же день мы купили новый, т.к. без чайника на работе делать нечего В наше время чайник стоит не дорого, но, тем не менее, хочу рассказать, как можно привести в чувства электрочайник не имея особых знаний и инструментов.
К сожалению, я не делал никаких фотографий, поскольку не собирался писать статью на эту тему. В общем, отвлечемся немножко от проектирования.
Наш чайник был фирмы BOSH. Фирма хорошая, но чтобы разобрать такой чайник нужно изрядно попотеть. Через 5 мин разбора, я понял, что нужно просить помощь у ЯНДЕКСА. К счастью, на ютубе нашел видео разбора точно такого чайника.
Кое как, но я его почти разобрал, хотя можно было открутить лишь нижнюю часть, где установлен ТЭН.
Чтобы починить чайник, как и любой другой электроприбор, нужно знать его конструкцию.

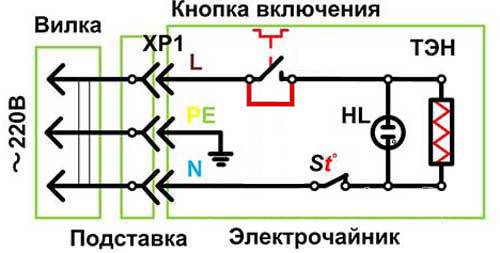

Электрическая схема чайника
Основными элементами чайника являются: ТЭН, терморегулятор, кнопка, сигнальная лампа.
Всегда пытайтесь импровизировать. Если чего-то не знаешь – не стоит бояться. Первым делом — проверь все контактные соединения. Затем необходимо проверить нагревательный элемент.
Если в вашем чайнике сгорел ТЭН, то такой чайник можно выбросить в мусорное ведро.

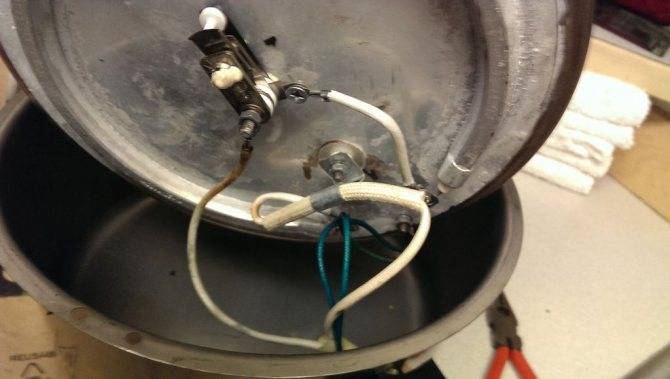

В моем случае необходимо было снять нижнюю часть чайника, чтобы добраться до ТЭНа. Чтобы узнать состояние нагревательного элемента нам понадобится мультиметр.
Если ТЭН исправен, то его сопротивление будет около 25 Ом. Сопротивление зависит от мощности чайника:
P=U*I=U2/R
R= U2/P=2202/2000=24,2Ом
Если ваш чайник перестал работать, то вероятнее всего из-за выхода из строя кнопки с контактом. Можно попытаться почистить контакты. У меня не получилось – я его сломал, возможно, он был уже надломан.
В связи с тем, что в домашних условиях найти запасную кнопку либо другой элемент чайника практически не возможно, то у нас остается лишь один способ привести в чувства электрочайник – подключить ТЭН напрямую к питающему проводу.
Один провод, который приходит из сети, будет уже подключен к ТЭНу, а второй провод нужно переподлючить минуя кнопку. Думаю, у вас не составит труда соединить два нужных провода.
У меня получилось все достаточно примитивно:
Схема чайника после ремонта
Такая схема имеет больше недостатков, чем достоинств, но чайник работает, если правильно эксплуатировать и не требует полной разборки чайника, а это очень важно. Вот такие простые действия смогут продлить жизнь вашему чайнику
Конечно, пользоваться таким чайником не совсем удобно, поскольку нужно контролировать его работу
Вот такие простые действия смогут продлить жизнь вашему чайнику. Конечно, пользоваться таким чайником не совсем удобно, поскольку нужно контролировать его работу.
Только после того как я собрал чайник, я понял, что ведь можно было оставить в схеме терморегулятор и лампу, выбросив из схемы контакт с кнопкой.
В идеале у меня должно было получиться так:

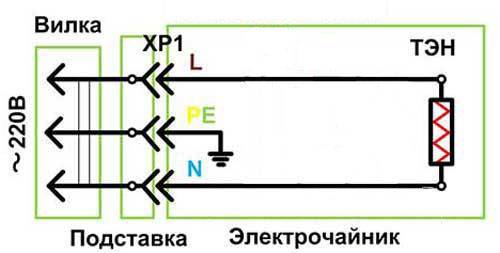

Схема чайника без кнопки
Если конструкция чайника ремонтопригодная, то сделать это будет не трудно. В случае с BOSH, лучше не пытаться, т.к. собрать его будет очень трудно, при этом часть защелок просто-напросто сломаются при разборе.
Возился с чайником не потому, что я его хотел починить. Мне просто было интересно, а если старую вещь получается реанимировать, то это еще и приятно.
Не спешите выбрасывать бытовую технику. Возможно, минимальный ремонт позволит продлить срок службы
Советую почитать:
Про светодиодные лампы и светильники
Проект 220blog.ru прекращает свою работу
Energy Expo 2020: есть вопросы производителям?
Солнечная энергетика — игрушка для взрослых
Составляющие части
В зависимости от модели количество и вид составляющих частей может различаться.
Резервуар. Может быть разных объемов а также выполнен из разных материалов, таких как керамика, стекло, сталь и т.д
Обратите внимание, в некоторых, более объемных моделях резервуар для воды может быть представлен в виде отдельной детали.
Элемент нагревания. Другое название ТЭН, может быть дисковым или спиралиевидным
Применение этих типов обуславливается мощностью прибора и максимального объема резервуара.
Подставка. Играет роль приемника с сетевым кабелем. На лицевой части расположено гнездо, в которое устанавливается чайник. Они соединяются посредством контактов, при замыкании которых происходит передача электричества и нагревание ТЭНа. У подставки присутствует сетевой кабель разных типов, в зависимости от розеток дома.
Термостат. Важная составляющая прибора. Она отвечает за контроль нагревания воды, а также предостерегает прибор от перегрева, что положительно сказывается на сроке эксплуатации. В некоторых моделях термостат также оснащен дисплеем, на котором отображена температура воды в конкретный момент.
